Сәулет құрылысы
МАЗМҰНЫ
Кіріспе
I. Бөлім Сәулет құрылысы
I.1 Құрлыс ауданының климаты
I.2 Бас жоспардың техникалық экономикалық көрсеткіштері
I.3 Техникалық процестер
I.4 Конструктивтік бөлім
I.5 Сыртқы және ішкі әрлеу жұмыстары
I.6 Өртке қарсы шаралар
I.7 Инженерлік жабдықтар
I.8 Қабырға панелдің жылу-техникалық есебі
I.9 Зілзалға қарсы шаралар
I.10 Жайландыру және көгалдандыру
I.Бөлім Есептік-конструкциялық

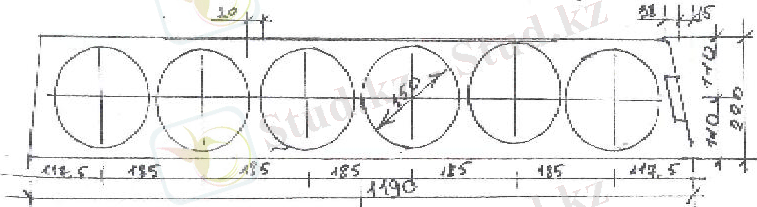

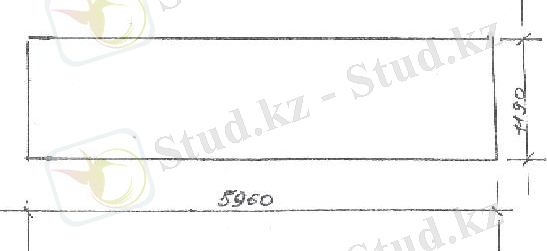

II.1.1 Көп қуысты жабын плитасын есептеу
II.2.2 Плита материалдары
II.3.3 Аралық және жүктеме есептеулері
II.4.4 Есептік және нормативтік жүктемеден түсетін күшсалмақ
II.5.5 Плита қима өлшемдерін анықтау
II.6.6 Плита қималарының биіктігін есептеу
II.7.7 Плитаның көлбеу қима беріктігін есептеу
II.8.8 Сызаттардың пайда болу есептері
II.9.9 Плитаның иілуін есептеу
II.2. Баспалдақ маршының есебі
II.2.1 Жарты алаңдық баспалдақ маршын есептеу және конструкциялау
II.2.2 Баспалдақтың статикалық есебі
II.2.3 Марштың 1 ұзындық метр көлденең проекциясындағы жүкті анықтау
II.2.4 Иілгіш моменттердің және көлденең күштің мәнін марштық тиісті
қимасына әсер ету есептік мәнін табу
II.2.5 Марштың конструктивтік есебі
II.2.5.1 Көтергіштік қабілетін есептеу
II.2.5.2 Жұмыстық арматураның қимасының қажетті ауданын анықтау
II.2.5.3 Қабылданған қиманың беріктігін тексеру
II.2.5.4 Марштың қосымша қимыладының есебі
II.2.5.5 Марштың қиғаш қимасының қажетті есебін қарастырамыз
II.2.5.6 1м² жартылай алаңшаға түсетін күшті анықтау
II.2.5.7 Арматура қимасының қажетті ауданын анықтау
II.2.5.8 Жартылай алаңшаның қабырғаларын есептеу
II.2.5.9 Қабырғаны қиғаш қимаға есептеу
II.2.5.10 Марштың түйініне кіретін көлденең стержендердің есептеу
III. Бөлім Өндірістік
III.1 Құрлыс технологиясы,оны ұйымдастыру
III.1.1 Жұмыс өндірісінің графигі
III.1.2 Жұмыстың анықтама карточкасы
III.1.3 Құрлыстық бас жоспар
III.1.4 Обьектілік құрлыстық бас жоспар
III.1.5 Жұмыс өндірісінің әдістерін таңдау
III.1.6 Кранның маркасын таңдау
III.1.7 Уақытша үймереттер мен ғимараттардың есебі
III.1.8 Уақытша сумен қамтамасыз ету есебі
III.1.9 Уақытша электрмен қамтамасыз ету есебі
III.1.10 Аралық және жабын плиталарын монтаждаудың технологиялық
картасы
III.2.1 Монтаждау жұмыстарының еңбек шығынының калькуляциясы
III.2.2 Шатыр жұмыстарының технологиялық картасы
Шатыр жұмыстарының қауіпсіздік техникасы
IV. Бөлім Экономикалық
IV.1 Түсініктеме жазба
IV.1.1 Локальдік смета
IV.1.5 Обьектілік смета
IV.1.6 Жинақтық смета есебі
IV.1.7 Жобаның негізгі техникалық-экономикалық көрсеткіштер
V. Бөлім Тіршілік қауіпсіздігі
VI. Қоршаған ортаны қорғау
VII. Ғылыми-зерттеу жұмыстары
8.Бизнес жоспарлау
Қорытынды
Қолданылған әдебиеттер.
Мөлшерлік сілтемелер
Диплом жобасында келесі мөлшерлік құжаттарға сілтемелер жасалынған:
1. СНиП 2.01.01.82 Строительная климатология и геофизика
Москва Стройиздат 1983 г
2. СНиП 2.01.02.85 Противопожарные нормы
3. СНиП II-3-89** Строительная теплотехника Москва.
Стройиздат 1986
4. СНиП РКА 3.2. Н.К.Мураталин Техника безопасности в строительстве
Алматы-1996г
5. СНиП 1.04.03-85 Нормы продолжительности строительства и зделка в
строительстве предприятий, зданий и сооружений
6. СНиП II-4-89 Естественное освещение и искусственное освещение
7. СНиП III-92-76 Нормы проектирования, вспомогательные здания и
помещения промышленных предприятий
8. СНиП II-2-80 Противопожарные нормы проектирования зданий и
сооружений
9. СНиП II-89-90 Генеральные плпны промышленных предприятий
АННОТАЦИЯ
Диплодық жобада Шымкент қаласындағы Қайнар емдеу-сауықтыру кешенінің бас
ғимараты жобаланған.
Бас ғимараты жобаланған
1. Құрлыс алаңы – 3007,0 м²
2. Құрылыс көлемі – 52356,5 м³
3. Жалпы ауданы – 9000,0 м²
Көлемдік жоспарлау шешімдерінің негізгі принциптері
қоғамдық қызмет көрсету талаптарына байланысты.
Ғимарат үш қабатты және қаңқасыз конструкциясымен
жоспарланған. Ғимарат көпбұрышты формада жобаланған.
Ғимарат сейсмикалық тұрғыдан зілзалалы құрлыс ауданында
салынынатын болғандықтан, антисейсимкалық шаралар келтірілген.
Диплом жобасында сәулет-құрылыс, есептік-конструкциялық
және өндірістік бөлімдер бойынша инженерлік шешімдер қабылданып,
экономика бөлімі АВС- 4 бағдарламалық кешінде есептелінген. Жобаның толық
ТЭК-і анықталып, тіршілік қауыпсіздігі және қоршаған ортаны қорғау
бөлімдері бойынша шешімдер қабылданған.
Жобадағы ғимараттың толық сметалық құны - 125450 мың теңге
Анықтамалар , белгілеулер және қысқартулар
- бетондағы мөлшерлі жүктемеден пайда болған жіктеудің, алдан-ала
кернелген арматураны босатқан кездегі бетонның қарсыласу беріктігіне
қатынасы;
S - элемент схемасы есептеуі мен жүктеме түріне байланысты коэффициент
схема есептеу үшін арқалық түріндегі екі тіреуішке бөлінген жүктеме
коэффициенті;
В- элементтің жарықшақсыз қаттылығы;
ƒet - ұзақ мерзімді жүктемеден болған майысу;
Фb2 - ұзақ мерзімді жүктемеден болған қаттылықтың төмендеу коэффиценті;
mэ - ең ауыр элементтің массасы
mт - такелажды қондырғылар массасы
hо - алдын-ала жинақталып қойылған конструкциялар биіктігі;
hэ - көтерілген элементтің биіктігі
hз - артық биіктік
hс - строптау биіктігі
hn -полипастаның биіктігі
hм - кран тұрағы деңгейінен оның жебесінің бұрылу осіне кейігі ара
қашықтық (1,5 м)
в - жинақталатын элементпен жебенің арасындағы ашық жер (1,0 м)
в1 - кранның орталық тартылысынан жақындатылған жебесінен элементке
дейінгі ара қашықтық (1,5 м)
в2 - жоғарғы жинақталатын элементтің деңгйіндегі жебенің жарты
қалыңдығы.
Смаш-см- крандардың маш-см құны
Тмаш-см- жинақтаудың ұзақтақ мерзімі
Сед3- жинақтауға, бұзуға, тасымалдауға, жол жасауға кететін бірлік уақыт
шығынының құны.
3n- жинақтаушылардың жалақысының қосындысы
Тмех-краншылардың еңбек шығыны адам сағ.
Труч- сол сияқты жинақтаушылардың, адам сағ.
Тпут – сол сияқты кранды ажыратуға, орнатуға және техникалық қызмет
етуге,адам сағ.
Тэк- кранды эксплуатацияға және техникалық қызметтеуге кететін шығын
Тпер – кранды алаңға әкелу, жинақтау демонтаждау және
қосымшақондырғыларды орнатуға кететін шығын;
Пр монт- конструкцияны жинақтау ұзақтығы; смен
Пр всп- кранды жинақтау және демонтаждпу ұзақтығы;
Nитж- инженер-техникалық жұмысшылар саны
Nжұм- сеттік кестеден алынатын жұмысшылар саны (жұмысшылар қозғалысының
графигі)
Nқыз- қызметкерлер саны
Nққ- кіші қызметкерлер мен қарауылдар саны
К- жұмысшылардың аурып қалуына байланысты коэффицент
Q= құрлысқа қажетті материалдардың жалпы саны
Т- есептік кезеңнің ұзақтығы сеттік кестеден қабылданады.
w- қоймаға түсетін материалдардың бір қалыпты түспеуі коэффиценті
х-1,1
n-материалдардың артық мөлшері;
к- материалдардың бір қалыпты коэффиценті;
1.С Ә У Л Е Т – Қ Ұ Р Ы Л Ы С
Б Ө Л І М І
1.Сәулет-құрылыс бөлімі
Жалпы мәліметтер:
Жобаның құрылыс ауданы- Оңтүстік Қазақстан облысы, Шымкент
қаласы. Құрылыс ауданының табиғи-климатологиялық шарттары келесі:
- ең көп суық бір күндік температура -22ºС
- ең көп суық бір күндік температура -18ºС
- қар жамылғысының салмағы – 50 кгм²
- жел тегеурінін жылдамдығы – 38 кгм²
- ауданының зілзалалығы – 7 балл
- топырақтың тону тереңдігі – 0,6 м
- климаттық ауданы – IV Г
Инженерлік-геологиялық қимасына сәйкес алаңда жер бетінен 0,5 м
қабат қуаттылығымен – сары топырақтар жайғасқан, одан төмен 6 м-ге дейін
саздақ топырақтар жатыр. P = 1.95 гм³
Жер асты сулары жер бетінен 5 м тереңдікте табылады.
Желдің қайталануы:
Қаңтар
Бағыты С СШ
1 Құрылыс ауданы 1938 м²
2 Құрлыс көлемі 19250 м³
3 Жалпы ауданы 0,98 га
4 Асфальтталу ауданы 400 м²
5 Көгалдандыру ауданы 5228 м²
Бас жобаның экспликациясы
№ Аталуы Ескерту
1 Бас ғимарат 19250 м³
2 Жабық атокөлік тұрағы 420 м³
3 Жоспарлы салынатын ғимараттар 450 м³
4 Емдеу орталығы 1800 м³
5 Қосымша ғимарат 908 м³
6 Спорттық емдеу орталығы 2020 м³
1.3.Көлемдік- жоспарлық шешімдері
Шымкент қаласындағы Қайнар емдеу-сауықтыру кешенінің бас
ғимаратына жеке жоба бойынша жоспарланған.
Ғимарат 2 қабатты, 1-ші қабат биіктігі 3м, 2-ші қабат үш деңгейден тұрады:
6,3м; 7,4м;9,6м. Ғимараттың Ж-Л өстері бойынша өлшемі 54 х 18 м.
1-ші қабатта вестибюль, рекреакция, ресторан және қосалқы
бөлімдер, кеңсе, официанттар бөлмесі, аванзал,гардероб, демалыс бөлмелері,
қосалқы бөлімдер және бассейн, санитарлық бөлмелер, массаж бөлмелері,
қоғамдық ұйымдастыру, шаруашлық қоймалар, жеке гигиена кабиналары,
асхананың ыдыс жуатын орны, тарататын бар буфет, коридорлар, шлюздер және
тамбурлар орналасқан.
2-ші қабатта киім ауыстыру бөлмелері, спорт ивентарларының
қоймасы, спортзал, келіссөздер бөлмесі, сантүйіндер, қоймалық бөлмелер,
коридорлар, холлдар орналасқан.
1.4 Құрастыру шішімдері
Бұл жобада құрлыс конструкциялары және материалдарды көлдемдік
жоспарлау шешімдеріне қабылданды.
Өрт қауіпсіздігі бойныша ғимарат А,Б категориясына жатады.
Ғимараттың отқа төзімділігі бойынша класы - ІІ
Ғимараттың конструктивтік сызбасы – қаңқасыз монолитті тб рама.
Жүк көтергіш және қоршау конструкциясы:
- іргетастар – құрастырмалы, ленталы іргетас блоктарынан және монолитті
темірбетон
- сыртқы қабырғалары кірпішпен, қалыңдығы 51см, кірпіш маркасы
- М-75, ертінді М-50
- қабатаралық жабын – көпқуысты темірбетон плита 1,2 х 6 м
- жабын плитасы – бұл да
- жылытқыш – газобетон р = 600 кг м³
- шатыр рулонды ішкі сужинағышымен
- бөлмеаралық қоршаулар қалыңдығы 120 мм кірпішпен жиналды. М75 ертінді
маркасы М25 және құрастырмалы, гипсобетонды 1.231.9-1,2 серия бйынша.
Кірпішпен, темірбетонмен және металл конструкциялары мен байланысқан
ағаштар элементтері антисептелген.
- Баспалдақтар – 1,251,1-4,1 және 1,252,1-4,1 сериялары бойынша марштары
және алаңшалары бар баспалдақтар.
- Едендері – линолеумен, паркеттен, керамикалық плиткадан, мозаикалы,
2.444-1 сериясы бойынша.
- Терезелері – екіқабатты шыныланған ГОСТ 16289-81 бойынша.
- Есіктер – 1.136.5-19,1.136-10 сериясы бойынша.
Ғимаратты әрлеу
Сыртқы әрлеу – кірпішті беттік әрлеу, фасад детальдарын декоративті
сылау және сырлау.
Ағаш элементтер ашық тонды майлы бояумен 2 рет сырланады.
Ішкі әрлеу – керамикалық плиталар, тігістерді сүрту, майлы,
желімді және әкті сырлау.
Инженерлік қондырғылар
Су құбыры – шаруашлық ауыз суы сыртқы жүйеде. Сыртқы тегеуріні Н=
18 м
СНиП 2.01.01-85 сәйкес су тұтыну мөлшері ьойынша қабылданған.
Канализация - өндірістік – тұрмыстық сыртқы желілерден.
Жылыту – орталық, су арқылы сырқы желілерден.
Жылусығымдық параметрлері
T = 95 + 70 º C
Жылыту приборы қасиетінде чугунды радиаторларды алдын алған
М-90 сыртқы контурды жылыту үшін жылтыр турбалар, ішкі контурды жылыту
үшін, регистрлер жылтыр приборлардан – едендер мен шешіну бөлмелерін жылыту
үшін.
Ыстық сумен қамтамасыздандыру – сыртқы желілерден
орталықтандырылған.
Желдету – табиғи және миханикалық түрде. Кондиционерлер бар.
Электрмен қамтамасыздандыру – қалалық желілерден кенеулігі
380220В
Байланыс құрлымдары – телефондар, радио, өрт сигнализациясы,
жергілікті радиотүйін. Телефондар желілері телефон сигналицазиясы бойынша
жүргізілген, телеантенна, радиоландыру желісі ауа арқылы шатырдан алынған.
Судан оқшаулану
Бұл жобада қабырғалар мен едендерді судан оқшаулау шаралары
қарастырылған. Іргетастың жоғары беті бойынша горизантальды су айырғыш
жасалынады. Ол қоспасы 1:2 цементті ертіндіден. Қабырғаларды, каналдарды
топырақпен жағаластырып, ветикальды су айырғыш жасалынады. Оларды суық
асфальтті мастикамен 2 реттен жасайды.
Конструкциларды коррозиялардан қорғау
Ағаш конструкциялар СНиП ІІ-25-80 сәйкес антисептелген. Жер асты
сулары бетонға қатысты агриссивті деп саналады. Іргетасты сульфатқа төзімді
протландцементті ертіндімен сылайды.
1.5. Құрлыстың ерекше шарттары
Құрлыстың ерекше шарттары- құрлыс ауданының зілзалалығы 7 балл.
Сәйкесінше ІІ-7-82 ҚМжЕ - не сәйкес антисейсимкалық шаралар қарастырылған.
Ғимарат жоспардан төртбұрыш формада және әртүрлі қабаттан тұрады
және де ІІ-7-82 ҚМжЕ бойынша ғимарат антисептикалық тігістермен бөлінген.
Қабырғалары горизонталды және вертикальды арматуралау алдын
алынған. Жабын плиталры және қабатаралық плиталар даңгейінде антисептикалық
белдеулер қарастырылған және ол 2.140-55с сериясы бойынша қабылданған.
1.6 Ғимараттың сыртқы қабырғасының жылу техникалық есебі.
Кірпіш М75 =
Цем.құм. ертінді: ; ; :
; :
Мұнда - қоршау констукцияларының қабат қалыңдығы
- жылуөткізгіштік коэффиценттері
СНиП ІІ- 02-85 бойынша құрылыс жылутехникасы
; ; :
- Сыртқы және ішкі беттердің коэффиценттері ;
=
: =;
Мұнда n= 1- қоршау конструкцияларының сыртқы бетінің жағдайының сыртқы
алаңға жағдайына тәуелді коэффицент - ішкі ауаның шепкен температурасы
;
Қабылдаймыз
Жылулық инерция шамасы дәлелдейміз.
Мұнда - жылуқабылдау коэффиценттері бойынша
D=0,03
(орташа инерциялық)
1,08 шарт орындалды.
Қабырға қалыңдығы =510 мм қабылдаймыз
2. ЕСЕПТІК – КОНСТРУКЦИЯЛЫҚ БӨЛІМ
2.1.1. Көп қуысты жабын плитасын есептеу
Алдын-ала кернелген жабын плитасын диплом жобасындағы сәулет құрылыс
бөімінде қабылдаған серия сәйкес есептей жобаланған. Оның қалып сызбасы 1-
сурет көрсетілген.
1- сурет. Қуысты плита қалып сызбасы.
2.1.2. Плита материалдары
Бетон 13.30
Арматура: Плита алдын-ала кернелген А-V арматурамен арматураланады. R5 =
580. МПа. Плита текшелері конструктивті түрде МЕУЛ 8478-81 бойынша Вр- І
класты сымдық арматуралық торлармен арматураланған.
Қанқаның монтаждау және көлденең арматуралары Вр- І класты
RSoi = 265 МПа, R3 = 0365 МПа тең ø 3мм сымнан жасалады.
Бастапқы кернеу.
δsp + P = Rs және δsp – R 0,3 RSh мұнда Р- алдын- ала кернеудің
мүмкін болатын ауытқушылығы.
Р = 30 + 360L = 300 + 3606,1 = 8,9 МПа
мұндағы L =6,1 м стерженнің тартылу ұзындығы
деп қабылдаймыз.
Алын-ала 6-ға тең болғанда кернеудің шекті ауытқуын мына
формуламен есептейміз.
Сығылу кезінде плитанаң жоғарғы аймағында сызат пайда болуын тексереміз.
Тартылдің дәлдік коэффиценті:
Созылудің дәлдік коэффициентін қоса есптегендекернеу мынаған тең:
2.1.3. Аралық және жүктеме есептеулері
Плита арқылы текшелеріне сүйенеді сондықтан аралық есептеуі мынадай
болады. Есептеу схемасы келесі суретте көрсетілген:
2-сурет
Плита ені В=1,2м болғанда 1 қима метрдегі жүктеме мынадай болады.
q(q3+ q5) В=4410+3140
Мұндағы q=4410 Нм²жобаның өзіндік салмағының тұрақты жүктемесі
q3140 Нм² дәлсіздігі пайдалы жүктеме
Нормативті жүктеме
q=( q+ q) В= (4140+3000) кНм
Нормативті ұзақ мерзімді жүктеме
q= q В= 4140 кНм
2.1.4. Есептік және нормативті жүктемеден түсетін күшсалмақ
Есептік жүктемеден.
М=
Нормативті толық жүктеме
Нормативті ұзақ мерзімді жүктеме
Нормативті қысқа мерзімді жүктеме
2.1.5. Плита қима өлшемдерін анықтау
Һ=220мм=22см см
Домалақ саңылауларды шаршы саңылауларға ауыстырамыз.
Көрсетілгендей, текше биіктігінің қос тварлық қимасы мынандай:
см
Қабырғалардың қалыңдығы мынаған тең:
см
Сығылған текше ендері
всм
Алынған қима 2 топтпғы шекті жағдайда енгізіледі. Плита беріктігін
есептеуде қима есептеуі таврлы түрде мынадай өлшеммен алынады.
3-сурет
Плитаның көлденең қима есептеулері
А) 2 топтағы шекті жағыдайындағы есептеу
Б) 1 топтағы шекті жағдайдағы есептеу
2.1.6. Плита қималарының биіктігін есептеу
Қалыпты тіке осьтен шарт бойынша тең, қалыпты тіке осьтен шарт бойынша
бейтарап, ось жағдайында тексереміз, егер М онда y
сығылған аймақ текше шегінде орналасқан.
3820000 17 (100)
Тік бұрышты қима енді бойынша есептеу
Қысылған аймақтық салыстырмалы биіктігі:
Сығылған аймақтың шекаралық биіктігі
а – 0,008
а= 0.85 ауыр бетон үшін
МПа
коэффиценті 1.0 деп алынады
сығылған бетон арматурасындағы шекті кернеу
Y1болғанда 400 МПа тең, ал ауыр бетон үшін Y1 біздің
жағажайда 500 МПа Y-0.85
Арматураның жұмыс істеу жағдайын ескеретін коэеффицент
А-V класты арматура үшін
1,15
1,15 деп қабылдаймыз.
Қажетті ПНА қима көлемін есептейміз.
Қабылдаймыз 4 10 АV А3Б14 см²
2.1.7. Плитаның көлбеу қима беріктігін есептеу.
Көлденең қима күштің ең үлкен мәні Q=26,8 Кн
Келесі шартты (1) тексереміз
Q Q
- көлбеу қиманың сығылған бетон аймағының күш көтеру мүмкіншілігі
- 2- ауыр бетон үшін
- қысылған (сығылған) текшенің таврлық және қоставрлық қималарындағы
әсерді ескеруші коэффициент
- бойлық күш әсерін ескеруші коэффициент бойлық сығылған күш
әсерінен анықталады, мына формула бойынша:
0,5
-алдын-ала сығылу күші. Оның мәні қиманың геометриялық сипаты мен
алдын-ала кернеу мәнінің оның кему мөлшерін ескеріп анықтаймыз.
Келтірілген қима ауданы
Мұндағы:
Қиманың келтірілген статикалық қарсыласу моменті
Қиманың ауырлық орталығы
Ось бойынша қиманың келтірілген момент инерциясы
Келтірілген қиманың қарсыласу моменті:
Қиманың сығылған аймағының қарсылысу моменті:
Ауырлық ортасынан үстіңгі және төменгі ядролық нүктеге дейінгі ара
қашықтық
Мұнда
- бетондағы мөлшерлі жүктемеден пайда болған кернеудің, алдын-ала
кернелген арматураны босатқан кездегі бетонның қарсыласу беріктігіне
қатынасы, 2-топтағы шектеулі күш үшін
= 0,75 тең
Жүктемеден түскен созылмалы кедергінің серпімді созымдылық
кезеңі және арматураны алдын-ала сығу кезіндегі созымдылық.
Қоставрлық симметриялық қима үшін ү=1,5
Арматурадағы кернеу шығынын Ү болғанда былй анықтаймыз. Арматурадағы
кернеудің тербелістен болған шығыны электротермиялық әдісте арматураның
тартылуы:
МПа
Арматура мен тірек арасындағы температура төмендеуінен болған шығын
Арматураны кесудегі қысу кернеуі (күш)
Бұл күштің эксцентреситеті
МПа
Шарт бойынша бетон беріктігін анықтаймыз:
1) 0,75 МПа
2) 30=15
Бетондағы сығылған кернеу деңгейі арматурадағы орталық күштену
кернеуіндей болады.
МПа
а
деп қабылдаймыз.
Қатынастарды тексереміз:
МПа
Алғашқы шығын соммасы:
МПа
Арматураның шамамен кернеу күштнеуі қоса есептегенде мынаған тең
болады.
Ортаның күш деңгейіндегі бетондағы кернеу мен арматурадағы мығылу
күштенуі мынаған тең
МПа
Бетон шөгуінен пайда болған кернеу шығыны
МПа В35 болғанда (бізде В-30)
Бетон болған шығыны
болғанда 0,75
-ылғалды жылы ортада
МПа
Екінші шығын
МПа
Толық шығын
МПа 100 МПа
МПа деп аламыз.
Кернеудің барлық шығынын сығылу күшін қоса есептегенде:
0,26 деп қабылдаймыз.
Анықтаймыз:
деп қабылдаймыз, сонда
Көлбеу қима есептеуі бойынша:
Сонда см
Бұдан басқа с 2см
С=38 см деп қабылдаймыз.
Сонда Q=26,8кН
Барлық көлденең күш бетонның көлбеу қимасына түседі, сондықтан да
көлденең арматуралардың қажеті жоқ.
Тіреуіш аймағында ұзындығы 4=59004=1450 мм тең болатын көлденең
арматуралы Ø3BpI конструктивті көлденең арматура қадамын шарт бойынша
орналастырамыз.
Һ=22 см 45 см болғанда
1) S ≤ 15 мм
2) S ≤ - һ = 11 см
S = 100 мм деп қабылдаймыз.
4-сурет Курысты панель конструкциясы.
2.1.8. Сызаттың пайда болу есептері
Элемент 3-ші жарықшақтың категориясына жатады.
М кНм
кНм
Жарықшақтың шарты мына түрінде алынған.
Элементтегі жарықшақтың пайда болуы бойлық осьтен түзік жағдайда қиманың
қабылдау кезін мына формуламен анықтаймыз.
Y 1 болған жағдайда қысылу күшінен болған өзекті иілу кезеңін мына
формуламен табамыз.
- сыртқы күш кезеңі біздің жағдайда
кНм = 3490000Нсм
3490000 Нсм
Бұл есептеулерге қарсы элементтердің бойлық осінде жарықтар пайда
болмайды. Сондықтан бұл есептеуердің қажеті жоқ.
2.1.9. Плитаның иілуін есептеу
2.1.10.
Плитаға түсетін нормативті жүктеме әсерінен жарықшақтар пайда
болмайды. Плитаға түскен ұзақ мерзімді және қысқа мерзімді жүктемеден
пайда болған майысуды мына формуламен анықтаймыз.
мұнда - қысқа мерзімді нормативті жүктемеден пайда болған
майысу
:
М14,6 кНм =1460000 Нсм қысқа мерзімді жүктемеден пайда болған
нормативті иілу кезеңі
S- элемент схемасы есептеуі мен жүктеме түріне байланысты коэффициент
схема есептеуі үшін арқалық түріндегіекі тіреуішке бөлінген жүктеме
коэффициенті S-548
В-элементтің жарықшақсыз қаттылығы
Мұндағы 0,85- бетонның созылған аймағындағы серпімді емес деформация
әсерінен болған қаттылық төмендеу коэффициенті.
см
ұзақ мерзімді жүктемеден болған майысу
=20,3 кНм = 200000 Н см-ұзақ мерзімді жүктемеден пайда болған
нормативті майысу кезеңі.
Ф- ұзақ мерзімді жүктемеден болған қаттылықтың төмендеу коэффициенті,
бұл қоршаған ортаның ылғалдығына байланысты болады. Нормативті ылғалдық
(W%40%) Ф-2 болады.
см
- алғашқы шығынды қоса есептегендегі арматураның сығылу кезіндегі
плитаның қарсы иілуі
см
Мұнда S=18 схема есептеуі үшін арқалық үшін екі тіреуіштегі таза иілу
209061 кН=209061 Н-кернеудің алғашқы шығынын қоса есептегендегі
арматурадағы сығылу күші.
арматурамен сығылған (қысылған) күш эксцентреситетіне қатысты қиманың
орталығы.
бетонның жылжымалдығы мен шөгуінен пайда болған иілудің ұлғаюы.
бетонның жылжымалдылығы мен шөгуінен пайда болған иілу қисығының
ұлғаюы.
Мұнда:бетонның қатынасты деформациясы, созылған
арматурадағы орталық күш деңгейінде бетондағы жылжымалдықтан болған
деформация.
см
Толық майысу мынаған тең:
см
Қатынасты майысу:
Яғни майысу бізді қанағаттандырады.
2.2.1. Жарты алаңдық баспалдақ маршын есептеу және конструкциялау
Бастапқы берілгені:
1 Баспалдақ торларының қимасы және жобасы.
Бетон В15
Қаңқаның жұмыстық арматурасы болат классы А- ІІІ, көлденең монтаждық
арматура болаттан классы А-І немесе В-І
5-сурет В 15 бетонның есептік сипаттамасы
, ү
Rbi=0,75 МПа
Классы А- ІІІ болатын үшін
Rs = 365 МПа (Ø 10 мм болғанда)
Rs = 355 МПа (Ø 6 мм және 8
мм)
болғанда классы А-І болат үшін:
Rs =225 МПа ; Rsw = 375 МПа ;
классы І Ø3 мм Rs =75 МПа ; Rsw = 270 МПа
l= 5770-2
2.2.3. Марштың 1 ұзындық метр көлденең проекциясындағы жүкті анықтау.
№ Күшсалмақтардың аталуы Мөлшерлік Жүктеменің Есептік
сенімділік жүктеме
коэфф-ті
Тұрақты
1 Марштың салмағынан
(2295,69) =4,03 4,03 1,1 4,4
2 Қосымша темірбетон
элементтерінің массасы
()
Қоршаудың салмағынан 1,68 1,1 1,85
3
Толық жүктеме
0,18 1,05 0,19
4
Барлығы 9,94
11,29
2.2.4 Иілгіш моменттердің және көлденең күштің мәнін марштың тиісті
қимасына әсер ету есептік мәнін табу.
кНм е=5,69 м
кНм
кНм м
2.2.5. Марштың конструктивтік есебі
2.2.5.1 Көтергіштің қабілетін есептеу.
Марштың қимасының схемасы
а) нақты б) шартты қабылданған
Полкының нақты ені мм, полканың мүмкін болатын есептік ені
в+13=200+56903=2070мм1150мм
Есептік етіп полканың нақты еніне қабылдаймыз.
- мәнін анықтаймыз.
кНм
Қимасы ені мм деп қарастырамыз.
Марштың көлденең қимасының көтергіштік қабілеті қамтамасыз етіледі.
2.2.5.2 Жұмыстық арматураның қимасының қажетті ауданын
анықтаймыз.
2 Ø20 А-ІІІ Аs= 6,28 см² деп қабылдаймыз.
Арматураларды қабылдау схемасы.
6-сурет
2.2.5.3 Қабылданған қиманың беріктігін тексереміз.
Һ=280 мм: с=20 мм: Ø20мм
А=с+в2=2+
см
Ф=54,4 кНмМ45,5 кНм
Қиманың өлшем бірлігімен және қабылданған бетон класының жеткілікті
екендігін тексереміз.
Q=14,8Кн 115Кн – қабырғаның сығылуға беріктігі қамтамасыз етіледі,
қиманың өлшемі және бетонның классы жеткілікті.
Марштың қиғаш қимасының қажетті есебін қарастырамыз.
Қажетті есеп, егер:
Q=14, 820,3 кН- маршта қиғыш жарықшалар пайда болмайды, көлденең
арматура конструктивті болады. Көлденең арматураны Ø6 А-І қабылдаймыз.
Қабылдаймыз: тірек учаскесінде көлденең стерженнің адымы һ45 см
болғанда, ұзындығы L4 Sмм деп қабылдаймыз, орталық учаскеде
аралық 200 мм деп қабылдаймыз. Монтажды арматураны Ø10 А-І
қабылдаймыз.
Қ-1 қаңқаның эскизі
7-сурет
Арматураларға С2 тор. Марштық плитасының конструктивті маркасын
қабылдаймыз.
С2 торының эскизі
8-сурет
2.2.5.5 Марштың жартылай алаңшасын көтергіш қабілетіне есептеу
9-сурет
Плита жартылай алаңшаның қабырғасыменжәне текпешегімен тұтас байланысты,
пластина тәрізді жұмыс істейді. Контурға сүйелген тәрізді. Екі бағыттағы
иілгіш момент плитаның 2 жағының қатынасына байланысты.
мм мм
Қабылдаймыз: мұнда
2.2.5.6. жартылай алаңшаға түсетін күшті анықтаймыз.
№ рнЖүктің атауы Мөлшер Жүктеменің Есептік
жүктеме кНм²сенімділік жүктеме
коэффициенті кНм²
Тұрақты
Плитаның салмағынан
(0,03*25=0,75) 0,75 1,1 0,83
Қосымша элементтердің
салмағынан
(0,05*25=1,25) 1,25 1,1 1,38
Уақытша
Қажетті жүк салмақ
3,0 1,2 3,6
Барлығы
5,00 Р=5,81
Плитадағы есептелген иілгіш момент.
кНм
2.2.5.7. Арматура қимасының қажетті ауданын анықтаймыз.
сонда
Торды: Аs=0,71см² деп қабылдаймыз.
С-1 торының эскизі
10-сурет
3. Жартылай алаңшаның қабырғаларын есептеу:
а) нақты қима б) шартты есептік қима
Бет
ДЖ 430140.000.102 ТЖ
Өзг. Бет Құжат № Қолы Күні
см
3-3 қимасына әсер ететіндер иілгіш момент (М-33) көлденең күш км
тіректе Кн
Товарлық қимадағы есептік жағдайдан жасаймыз. Полка толық сығылған
жағдайдағы моментін анықтаймыз.
(1-жағдай орын алады) х
Есептік қимасы арқалық есебінде ені в=в1150 мм жүргізіледі.
Қабылдаймыз: 2Ø16 А-ІІІ с As=4,02 см
2.2.5.7 Қабырғаны қиғаш қимаға есептеу.
Тіректе һ=һ-а=24-3=21 см
Жағдайды тексереміз:
Қабырғаның сығылу аймағында беріктік қамтамасыз етілген
(қиманың өлшемі және бетонның классы жеткілікті).
Қабырғаның қиғаш қимадағы есебінің қажет екендігін есептеу керек,
егер
Көлденең арматураны Ø 8 А-І деп қабылдаймыз.
Анықтаймыз:
Һ 45 см болғанда S=h2=242=12см
Қабылдаймыз: S=100 см
2.2.5.8. Марштың түйініне кіретін көлденең стержендерді есептеу.
Бұрыштан шығатын көлденең арматуралар өне бойлық күштен пайда
болатын қосымша көлденең күштерді қабылдайды, олар қабырғаның жұмыстық
арматурасына әсер етеді.
мұнда
Қажетті қосымша көлденең арматуралық Ø 8 А-І қимасы
құрайды.
Қабылдаймыз: 4Ø8 А-І
Төменгі жарты алаңшаның қабырғасы кәдімгідей арматураланады.
Қиылысатын стержендер дәнекерлене.
Жарты алаңшалардың және марштардың қиылысу бұрышында жеке
стержендер Ø16 А-ІІІ және Ø10 А-І (арматуралық қаңқалармен дәнекерленеді)
қойылады. Қабырғалар конструктивті арматураланады.
Жарты алаңшалы баспалдақтарды элементтерін жинақтауға ыңғайлы
болу үшін Ø20 мм 4 тесік қойылады.
3. Ө Н Д І Р І С Т І К
Б Ө Л І М
Құрылыстың бас жоспары
Дайындау кезеңінде клесі жұмыстар орындалу керке: алаңды жоспарлау,
геодезиялық жару, алаңшаны дайындау, құрлысты бастауға қажетті инженерлі
желілер және жобаланған трансформаторлары подстанцияның құрылысы. Уақытша
және тұрақты асфальтті бетонды жабындыларды орнату, уақытша үимереттер мен
ғимараттарды орнату және құрылыс территориясын уақытша щитті қоршаулармен
қоршау.
Уақытша жолдардың қиыршықтарымен жабылуы қажет, оның қалыңдығы
18 см-ден кем болмауы керек. Констукцияларды қоймалау алаңдары жоспарлануы
керек.Барлық құрлыс конструкциялары карнның әсер ету аймағында қоймаланады.
Алаңды электр жарығымен қамтамасыздандыру электр жабдықтау
желілерінен және жобаланған транформаторлы подстанциядан алынады, олар
дайындық кезеңінде жасалынады.
Алаңды жарықтандыру сыртқы жарықтандыру желілерінен іске
асырылады, олар да дайындық кезкңінде соғылады, прожекторлар ПЗС -35 оларды
уақытша ағаш тіреулерге қатырады және металл құрама-жиналмалы тасылатын
тіректерге немесе тұрақтарға орнатады.
Құрылыс алаңын сумен қамтамасыздандыру жобаланған сумен
қамтамасыз ету желілерінен алынанды. Олар дайындық кезеңінде созылады.
Жылумен жұмыс істейтін уақытша тұрмыстық бөлмелері стационарды
іске асырылады.
Құрлыстың бас жоспары ғимараттың жер асты бөлігін тұрғызу
кезеңінде құрылған.
Көлденең конструкцияларын монтаждау үшін жылтыртабанды кран
жебесінің ұзындығы қабылданған.
Құрылыс алаңындағы техника қауіпсіздігі.
Құрлыс алаңына кірер алдында, бөгде адамдарға кіруге болмайды
деген белгілер орнатылады.
Құрылыс алаңына жеткізетін жолдар мен сапарлар құрлыстың
басталуына дейін үймереттерді және тасымалдау құралдары және құрылыс
машиналарының соғылып жатқан барлық обьектілерге еркін жетуін қамтамасыз
етеді.
Обьект территориясына материалдарды алып кіруге тек қана оларды
сақтау орындары орнатылып болған соң ғана рұқсат етіледі. Материалдарды,
бұйымдарды, қондырғыларды тек тегістелген, тығыздалған алаңшаларға
орналастыруға, ал қысқы кезде қардан, мұздан тазаланған жерлерге
орналастыруға болады.
Қоймалық бөлмелер беттік сулармен тазартылады. Құрлыстың
көтергіш- тасымалдаушы механизмдердің ауалық электрберіліс сымдары
астында жұмыс істеумен (кернеулігі бар) рұқсат етілмейді.
3.1.1 Құрлыс алаңындағы уақытша үймереттер мен ғимараттар.
Уақытша ғимараттардың қажеттілігін обьекттегі жұмысшылардың
максимальді санынан есебінен орнатамыз. Жұмысшылардың санын анықтаймыз.
Сеттік кесте бойынша обьект құрлысында жұмысшылардың максимальді жұмыс
істейтін саны = 32 адам.
Жұмысшылардың саны құрайды:
N = 32·10085 = 39,0 адам 1% = 1,9 адам N қыз= 5 ·1,9 = 9,0 адам
N = 8·1,9 = 15 адам N мөл = 2·1,9 = 4 адам
Nжалғы =(32+15+9+4) ·1,05 = 60 адам
Уақытша ғимараттардың ауданын есептеу.
Ғимарттың аталуы Ауысым 1 ад-ға Қажеттті Ненің есебіменҒимарат
жұм-р келетін аудан қамтамасыз өлшемі
саны, адамауданы м етіледі
м
Әкімшіліктік
тағайынды
ғимараты
- кеңселер
Санитарлы –
тұрмыстық
тағайынды 15 40 60 Жылж. Жағынан 9х7
ғимараты
-Еркектің шешіну --
орны 107 -- 9х12
-Әйелдің шешіну 153 0,7 32 4х8
орны 46 0,7 2,9
Құрылыс алаңындағы кеңселер тек қана шектелген техникалық персонал үшін
әлбетте құрылысқа қатысатын (прораб, мөлшерлеуші, геодезияшы)
Прожекторларды есептеу.
Жалпы жарықтандыру және жұмыс орын жарықтандыру және күзеттің
жарықтандыру үшін прожекторлардың қажетті санын келесі таблицадан
анықтаймыз:
Көрсеткіштердің аталуы өлшем Белгіленуі, есептеуШамасы
бірлігі формуласы
І. Алаңды жалпы жарықтандыру:
Мөлшерленген жарықтандыруды
қабылдай отырып запас
коэффициенті ЛК 2
- К 1,5
Қуаттылығы Втм Р 0,6
Қабылданған лампа қуаты Вт 500
Жарықтандырылатын аудан м S 6910
Прожекторлар саны Дана 8
Прожектор түрін қабылдау ПЗС-35
ІІ. Жұмыс орнын жарықтандыру
Қабылданған жарықтандыру ЛК 30
запас коэффициенті - К 1,2
Қуаттылығы Втм Р 7,2
Лампалар қуаттылығы Вт 200
Жарықтандырылатын аудан м S 36
Прожекторлар саны Дана 2
Прожектор түрін қабылдаймыз ПЗС-25
ІІІ. Күзеттік жарықтандыру:
Мөлшерленген жарықтандыру ЛК 0,5
Запас коэффициенті - К 1,5
Қуаттылығы Втм Р 0,15
Лампалар қуаттылығы Вт 500
Жарықтандырылатын аудан м S 6970
Прожекторлар саны Дана 2
Прожектор түрін қабылдаймыз ПЗС-35
3.1.2. Құрылыс алаңын сумен қамтамасыз ету.
Құрылыс алаңындағы су шығынын келесі кесте бойынша анықтаймыз.
Көрсеткіштердің аталуы Белгіленуі есептеу Мәні
формуласы
Су тұтынудың сағаттық тең өлшеусіздің
коэффициенті К 1,5
Сағаттағы жұмыс ұзақтығы n 8,2
Әрбір тұтынушыға ауысымдағы су шығыны ∑P 4800
литрде
Өндірістік қажеттілкке су шығыны лсек 0,29
1 жұмысшыға су тұтыну шығыны литрде B 15
Ауысымдағы жұмысшылар саны
(максимальді саны) T 162
Шомылуда қолданатын 1 адамға су шығыны
C 30
Шомылу орнының жұмысының ұзақтығы минутта
m 10
Тұрмыстық қажеттіліктегі су шығыны лсек 3,55
Өртке қарсы су шығыны мсек P 10
Есептік су шығыны лсек 13,84
Құбырлардағы су қозғалысының жылдамдығы
мсек v 2
Құбырөткізгіштің диаметрі 93
Құбырларды қабылдаймыз Ø100 мм
3.1.3. Құрылысты энергетикалық ресурстармен қамтамасыз ету.
Электр жабдықтар көздерінің қажетті қуаттылығының есебі.
№ Ток қабылдағыштың санЖалпы Коэф-тер Есептік қуаттылығы
аталуы ы орнат.
Қуат.
кВт
Сир Қуатты Актив Реакт
Кс Cos Pn Qm
кВт кВт
1 Дәнекерлеу аппараты 1 8,2 0,3 0,4 9,6 22,1
2 Дірілдеткіш НВ-56 2 1,6 0,1 0,5 0,16 0,27
3 Құрылыс алаңын 8 3 1 - 3 1
жарықтандыру ПЗС-35
4 Жұмыс орнын 2 1,6 1 - 1,6 -
жарықтандыру ПЗС-25
5 Тұрмыстық жарықтандыру- 10 1 - 10 1
және жылыту
24,36 22,37
Қосынды жүктеме:
ква
Қосынды жүктемеден 10% аладын-ала көрсеткен шығындарға.
ква
Барлығы: 32,91+3,2=36,11 ква
Қажетті қуаттылық: ква
Мұнда 0,85 – жүктемелердің кездейсоқтық коэффициенті.
3.2. Сеттік кесте
Құрылыс өндірісінің технологиясының және техникасының әрқашан
күрделенуі, тиімді шешімді таңдауды қиындатып отырады.
Бұл жағдайдан шығу жолы моднльдеуді қолдану құрылысты басқарудың
негізгі звеноларында, есептеу техникасын және экономикалық әдістерді
пайдалануда.
Модельдеудің бір түрі болып сеттік кесте табылады, есептік уақытылы
параметрлері бар жұмыс, тәуелділік, күту, оқиға деген түсінігі бар.
Бұл берілген дипломдық жобадағы сеттік кесте еңбек шығындарының және
жұмыс көлемінің негізіне олардың технологиясын сақтай отырып және жұмыс
өндірісінің ережелерінің негізінде өңделген.
Еңбек сиымдылығы іргелендірілген мөлшерлер бойынша жобаға сәйкес
барлық жұмыс түрлерінің жұмыс көлемі анықталған. Сеттік кестенің негізгі
көрсеткіштерін сипаттайтын есептер анықтау-карточкасында орналастырылған.
Сеттік кесте бойынша:
- ғимарат құрылысының ұзақтығы 125 күнді құрайды немесе 5,6 айды
құрайды.
СНиП 1.04.03-85 сәйкес Нормы продолжительности сторительства и задела в
сторительстве предприятий и зданий и сооружений ғимараттың құрылыс
көлемі 1,925 мың м , құрылыс ұзақтығы 7 ай
3.3. Монтаждау кранын таңдау.
Кран таңдау кезінде негізгі берілгендері болып тұрғызылып жатқан
ғимарттың конфигурациясы және өлшемдері болып табылады және монтаждау
конструкцияларының орналасуы, массасы және габариттері да кіреді.
Кран таңдауды жүргізетін негізгі техникалық параметлер болып: жүк
көтергіштігі , жебенің құлашы ілмегінің көтеру биіктігі.
а) Талап етілген жүккөтергіштігі Q т.е. келесі формуламен анықталады:
Q т.е.
Q т.е. 7,9 т
Бұл жерде - монтаждалған элементті максимальді салмағы =7,2
т (жабын плитасының салмағы)
Рстр – жебенің салмағы.
б) Көтеру ілмегінің талап етілген биіктігі.
Бұл жерде:
һо – кран тұрағының деңгейінің үстіңгі монтаждау элементінің тірегінің
жоғарлатылуы.
Һз – биіктігі бойынша запас, 0,5 м кем емес;
Һэ – эелементтің монтаждау жағдайындағы биіктігі;
Һс – жебенің биіктігі;
Һn – полистпастасын биіктігі
в) Ілмегінің қажетті құлашы.
м
Бұл жерде е- монтаждалып жатқан элементтің жоғарғы деңгейіндегі
қалыңдығының жартысы; с – монтаждалып жатқан элементпен жебенің арасындағы
минимальді зазор; d – ауырлық центрінен элементтің шетіне дейінгі қашықтық:
г) Жебенің ең аз қажетті ұзындығы.
Бұл берілген параметрлер бойынша 2 шынжыртабанды кранды салыстыра
отырып таңдаймыз.
Әрі қарай салыстыруды компьютерде жүргіземіз.
Салыстырылатын крандар СКГ-100 және СКГ-160.
Бұл компьютерден алынған мәліметтер бойынша крандарды техника-
экономикалық салыстыру жүргізуімізге болады, ол үшін мәліметтерді келесі
кестеге орналастырамыз.
Техника-экономикалық салыстыру
Кран таңдаудың соңғы шешімін техника-экономикалық салыстыру
негізінде қабылдайды. Негізгі техника-экономикалық көрсеткіштері болып
табылатындар: монтаждаудың өзіндік құны өлшем бірлігі (1м³,1т,1шт); өнім
бірлігінің монтаждау еңбек сиымдылығы; обьектіде кранның жұмыспен қамтылу
ұзақтығы.
Бірлік конструкциясының монтаждаудың өзіндік құнын, сом, келесі
формула бойынша анықтаймыз:
Конструкцияны монтаждаудың еңбек сиымдылығы:
Обьектіде кранның жұмысымен қамту ұзақтығы, маш-см:
Пр= Прмонт+Прап=4,5+4,33=8,83 маш.см
Кранның параметрлерін салыстыру.
Көрсеткіштері Өлш.бірлСалыстыры-н Салыстыры-н
ігі. крандар крандар
СКГ-100 СКГ-160 СКГ-100 СКГ-160
Кранның өзіндік құны Сом 208,65 207,85 - +
Кран жебесінің м 40 30 - +
ұзындығы
Гусек ұзындығы м 10 10 + +
Құлашының ұзындығы м 11,9 12,9 + -
Жүккөтергіштігі Т 10 8,4 - +
Жүк пен жебенің ара м 10,158 10,171 + -
қашықтығы
Салыстыру нәтижесі бойынша СКГ-160 краны тиімдірек деп шешілді,
сондықтан монтаждау механизімі ретінде СКГ-160 кранын қабылдаймыз.
3.4. Тас қалау жұмыстарының тахкартасы.
3.4.1 Жалпы мағлұматтар.
Тас қалау табиғи және жасанды тастардан орындалады. Біздің ғимаратқа
пайдаланатын тас кәдімгі өте кең тараған заводта дайындалатын жасанды
кірпіш.
Кірпіштер 50,75,100,125,150,200 және жоғары маркалы болып шығарылады.
Кірпіш қалау маркалары 4,10,25,50,75,150,200 жай (ізбес, цемент) және
күрделі (цем-ізбес, цем-балшық) ертінділері жүргізіледі.
Жазғы жағдайда орындалатын тастар қалау үшін ертінділер маркалары
үймереттердің ұзақ уақыттылығына белгіленген талаптарға және қажетті
біріктікке сәйкес есеп бойынша тағайындалады.
Сыртқы қабырғаны қалу үшін ертінді маркасы.
Дымқылдық тәртібі Ертінді Үймереттің ұзақ
уақыттылық дәрежесі
І ІІ ІІІ
Құрғақ үйлер (с.ы. 60%) цем. ізбес 10 10 4
цем. балшық 10 10 5
Дымқыл үйлер (с.ы. 61-75%) цем. ізбес 25 25 10
цем. балшық 25 25 25
Ылғал үйлер (с.ы. 75% көп) цем. ізбес 50 25 10
цем. балшық 50 50 25
Кірпіш үймереттердің қабырғалары тұтастығы әр қатардағы тік жіктеріп
асыра жабумен қамтамасыз ететін негізінде жаппай қалудан орындалады,
қалауды, қабырғаны бойлай әр қатарда байлайды. Ал қабырға көлденең бірнеше
қатардан кейін (кірпіш қалыңдығы 65 мм болса қалаудағы 6 қатарынан көп емес
бір үшкір қыр, қалыңдығы 88 мм болғанда төрт қатар қалаудан көп емес).
Ең үлкен көлденең орны көп қатар және бір қатар жүйелеріне жатады.
Маркасы 25 және одан жоғары ертінділер арқылы осы байлаулармен орындалған
қалаудың беріктігі парактикада да бірдей.
Көп қабатты байлауы бар қалау тізбек байлаумен салыстырғанда аз
еңбекті және оны жазғы жағдайларда да берік ертінділермен қолданған жөн.
Тізбек байлау химия қосымшаларсыз қатыру (мұздату) әдіспен қалауға
ұсынылады.
Барлық конструктивті элементтер қалауын үшкір қырмен бастап, сонымен
аяқтайды.
Үшкір қырлары карниз, белдіктердің шығып тұрған бөліктері және тағы
арқалық жабын төсемдерді астына төсейді. Үшкір қыр қатарларындағы тек қима
бүтін кірпіш пайдаланылады.
Жартылық кірпіш және кірпіш сынықтарын шойма (забудка), терезе ойықтары
астындағы қабырғалардың аз жүктелген учаскелер қалауына төсейді.
Тұрақтылықты қамтамасыз ету үшін еркін тұрған қабырғалар биіктігі құрылыс
кезеңінде белгіленген мөлшер мағынасынан аспауы керек.
Қабырғалар биіктігі кестеде келтірілген шамалардың артық болса жұмыс
өндіру кезеңінде уақытша бекітулер қолдану қажет.
3.4.2 Негізгі мәліметтер және жоба құрамы.
Тас жұмыстарын ... жалғасы
Кіріспе
I. Бөлім Сәулет құрылысы
I.1 Құрлыс ауданының климаты
I.2 Бас жоспардың техникалық экономикалық көрсеткіштері
I.3 Техникалық процестер
I.4 Конструктивтік бөлім
I.5 Сыртқы және ішкі әрлеу жұмыстары
I.6 Өртке қарсы шаралар
I.7 Инженерлік жабдықтар
I.8 Қабырға панелдің жылу-техникалық есебі
I.9 Зілзалға қарсы шаралар
I.10 Жайландыру және көгалдандыру
I.Бөлім Есептік-конструкциялық
II.1.1 Көп қуысты жабын плитасын есептеу
II.2.2 Плита материалдары
II.3.3 Аралық және жүктеме есептеулері
II.4.4 Есептік және нормативтік жүктемеден түсетін күшсалмақ
II.5.5 Плита қима өлшемдерін анықтау
II.6.6 Плита қималарының биіктігін есептеу
II.7.7 Плитаның көлбеу қима беріктігін есептеу
II.8.8 Сызаттардың пайда болу есептері
II.9.9 Плитаның иілуін есептеу
II.2. Баспалдақ маршының есебі
II.2.1 Жарты алаңдық баспалдақ маршын есептеу және конструкциялау
II.2.2 Баспалдақтың статикалық есебі
II.2.3 Марштың 1 ұзындық метр көлденең проекциясындағы жүкті анықтау
II.2.4 Иілгіш моменттердің және көлденең күштің мәнін марштық тиісті
қимасына әсер ету есептік мәнін табу
II.2.5 Марштың конструктивтік есебі
II.2.5.1 Көтергіштік қабілетін есептеу
II.2.5.2 Жұмыстық арматураның қимасының қажетті ауданын анықтау
II.2.5.3 Қабылданған қиманың беріктігін тексеру
II.2.5.4 Марштың қосымша қимыладының есебі
II.2.5.5 Марштың қиғаш қимасының қажетті есебін қарастырамыз
II.2.5.6 1м² жартылай алаңшаға түсетін күшті анықтау
II.2.5.7 Арматура қимасының қажетті ауданын анықтау
II.2.5.8 Жартылай алаңшаның қабырғаларын есептеу
II.2.5.9 Қабырғаны қиғаш қимаға есептеу
II.2.5.10 Марштың түйініне кіретін көлденең стержендердің есептеу
III. Бөлім Өндірістік
III.1 Құрлыс технологиясы,оны ұйымдастыру
III.1.1 Жұмыс өндірісінің графигі
III.1.2 Жұмыстың анықтама карточкасы
III.1.3 Құрлыстық бас жоспар
III.1.4 Обьектілік құрлыстық бас жоспар
III.1.5 Жұмыс өндірісінің әдістерін таңдау
III.1.6 Кранның маркасын таңдау
III.1.7 Уақытша үймереттер мен ғимараттардың есебі
III.1.8 Уақытша сумен қамтамасыз ету есебі
III.1.9 Уақытша электрмен қамтамасыз ету есебі
III.1.10 Аралық және жабын плиталарын монтаждаудың технологиялық
картасы
III.2.1 Монтаждау жұмыстарының еңбек шығынының калькуляциясы
III.2.2 Шатыр жұмыстарының технологиялық картасы
Шатыр жұмыстарының қауіпсіздік техникасы
IV. Бөлім Экономикалық
IV.1 Түсініктеме жазба
IV.1.1 Локальдік смета
IV.1.5 Обьектілік смета
IV.1.6 Жинақтық смета есебі
IV.1.7 Жобаның негізгі техникалық-экономикалық көрсеткіштер
V. Бөлім Тіршілік қауіпсіздігі
VI. Қоршаған ортаны қорғау
VII. Ғылыми-зерттеу жұмыстары
8.Бизнес жоспарлау
Қорытынды
Қолданылған әдебиеттер.
Мөлшерлік сілтемелер
Диплом жобасында келесі мөлшерлік құжаттарға сілтемелер жасалынған:
1. СНиП 2.01.01.82 Строительная климатология и геофизика
Москва Стройиздат 1983 г
2. СНиП 2.01.02.85 Противопожарные нормы
3. СНиП II-3-89** Строительная теплотехника Москва.
Стройиздат 1986
4. СНиП РКА 3.2. Н.К.Мураталин Техника безопасности в строительстве
Алматы-1996г
5. СНиП 1.04.03-85 Нормы продолжительности строительства и зделка в
строительстве предприятий, зданий и сооружений
6. СНиП II-4-89 Естественное освещение и искусственное освещение
7. СНиП III-92-76 Нормы проектирования, вспомогательные здания и
помещения промышленных предприятий
8. СНиП II-2-80 Противопожарные нормы проектирования зданий и
сооружений
9. СНиП II-89-90 Генеральные плпны промышленных предприятий
АННОТАЦИЯ
Диплодық жобада Шымкент қаласындағы Қайнар емдеу-сауықтыру кешенінің бас
ғимараты жобаланған.
Бас ғимараты жобаланған
1. Құрлыс алаңы – 3007,0 м²
2. Құрылыс көлемі – 52356,5 м³
3. Жалпы ауданы – 9000,0 м²
Көлемдік жоспарлау шешімдерінің негізгі принциптері
қоғамдық қызмет көрсету талаптарына байланысты.
Ғимарат үш қабатты және қаңқасыз конструкциясымен
жоспарланған. Ғимарат көпбұрышты формада жобаланған.
Ғимарат сейсмикалық тұрғыдан зілзалалы құрлыс ауданында
салынынатын болғандықтан, антисейсимкалық шаралар келтірілген.
Диплом жобасында сәулет-құрылыс, есептік-конструкциялық
және өндірістік бөлімдер бойынша инженерлік шешімдер қабылданып,
экономика бөлімі АВС- 4 бағдарламалық кешінде есептелінген. Жобаның толық
ТЭК-і анықталып, тіршілік қауыпсіздігі және қоршаған ортаны қорғау
бөлімдері бойынша шешімдер қабылданған.
Жобадағы ғимараттың толық сметалық құны - 125450 мың теңге
Анықтамалар , белгілеулер және қысқартулар
- бетондағы мөлшерлі жүктемеден пайда болған жіктеудің, алдан-ала
кернелген арматураны босатқан кездегі бетонның қарсыласу беріктігіне
қатынасы;
S - элемент схемасы есептеуі мен жүктеме түріне байланысты коэффициент
схема есептеу үшін арқалық түріндегі екі тіреуішке бөлінген жүктеме
коэффициенті;
В- элементтің жарықшақсыз қаттылығы;
ƒet - ұзақ мерзімді жүктемеден болған майысу;
Фb2 - ұзақ мерзімді жүктемеден болған қаттылықтың төмендеу коэффиценті;
mэ - ең ауыр элементтің массасы
mт - такелажды қондырғылар массасы
hо - алдын-ала жинақталып қойылған конструкциялар биіктігі;
hэ - көтерілген элементтің биіктігі
hз - артық биіктік
hс - строптау биіктігі
hn -полипастаның биіктігі
hм - кран тұрағы деңгейінен оның жебесінің бұрылу осіне кейігі ара
қашықтық (1,5 м)
в - жинақталатын элементпен жебенің арасындағы ашық жер (1,0 м)
в1 - кранның орталық тартылысынан жақындатылған жебесінен элементке
дейінгі ара қашықтық (1,5 м)
в2 - жоғарғы жинақталатын элементтің деңгйіндегі жебенің жарты
қалыңдығы.
Смаш-см- крандардың маш-см құны
Тмаш-см- жинақтаудың ұзақтақ мерзімі
Сед3- жинақтауға, бұзуға, тасымалдауға, жол жасауға кететін бірлік уақыт
шығынының құны.
3n- жинақтаушылардың жалақысының қосындысы
Тмех-краншылардың еңбек шығыны адам сағ.
Труч- сол сияқты жинақтаушылардың, адам сағ.
Тпут – сол сияқты кранды ажыратуға, орнатуға және техникалық қызмет
етуге,адам сағ.
Тэк- кранды эксплуатацияға және техникалық қызметтеуге кететін шығын
Тпер – кранды алаңға әкелу, жинақтау демонтаждау және
қосымшақондырғыларды орнатуға кететін шығын;
Пр монт- конструкцияны жинақтау ұзақтығы; смен
Пр всп- кранды жинақтау және демонтаждпу ұзақтығы;
Nитж- инженер-техникалық жұмысшылар саны
Nжұм- сеттік кестеден алынатын жұмысшылар саны (жұмысшылар қозғалысының
графигі)
Nқыз- қызметкерлер саны
Nққ- кіші қызметкерлер мен қарауылдар саны
К- жұмысшылардың аурып қалуына байланысты коэффицент
Q= құрлысқа қажетті материалдардың жалпы саны
Т- есептік кезеңнің ұзақтығы сеттік кестеден қабылданады.
w- қоймаға түсетін материалдардың бір қалыпты түспеуі коэффиценті
х-1,1
n-материалдардың артық мөлшері;
к- материалдардың бір қалыпты коэффиценті;
1.С Ә У Л Е Т – Қ Ұ Р Ы Л Ы С
Б Ө Л І М І
1.Сәулет-құрылыс бөлімі
Жалпы мәліметтер:
Жобаның құрылыс ауданы- Оңтүстік Қазақстан облысы, Шымкент
қаласы. Құрылыс ауданының табиғи-климатологиялық шарттары келесі:
- ең көп суық бір күндік температура -22ºС
- ең көп суық бір күндік температура -18ºС
- қар жамылғысының салмағы – 50 кгм²
- жел тегеурінін жылдамдығы – 38 кгм²
- ауданының зілзалалығы – 7 балл
- топырақтың тону тереңдігі – 0,6 м
- климаттық ауданы – IV Г
Инженерлік-геологиялық қимасына сәйкес алаңда жер бетінен 0,5 м
қабат қуаттылығымен – сары топырақтар жайғасқан, одан төмен 6 м-ге дейін
саздақ топырақтар жатыр. P = 1.95 гм³
Жер асты сулары жер бетінен 5 м тереңдікте табылады.
Желдің қайталануы:
Қаңтар
Бағыты С СШ
1 Құрылыс ауданы 1938 м²
2 Құрлыс көлемі 19250 м³
3 Жалпы ауданы 0,98 га
4 Асфальтталу ауданы 400 м²
5 Көгалдандыру ауданы 5228 м²
Бас жобаның экспликациясы
№ Аталуы Ескерту
1 Бас ғимарат 19250 м³
2 Жабық атокөлік тұрағы 420 м³
3 Жоспарлы салынатын ғимараттар 450 м³
4 Емдеу орталығы 1800 м³
5 Қосымша ғимарат 908 м³
6 Спорттық емдеу орталығы 2020 м³
1.3.Көлемдік- жоспарлық шешімдері
Шымкент қаласындағы Қайнар емдеу-сауықтыру кешенінің бас
ғимаратына жеке жоба бойынша жоспарланған.
Ғимарат 2 қабатты, 1-ші қабат биіктігі 3м, 2-ші қабат үш деңгейден тұрады:
6,3м; 7,4м;9,6м. Ғимараттың Ж-Л өстері бойынша өлшемі 54 х 18 м.
1-ші қабатта вестибюль, рекреакция, ресторан және қосалқы
бөлімдер, кеңсе, официанттар бөлмесі, аванзал,гардероб, демалыс бөлмелері,
қосалқы бөлімдер және бассейн, санитарлық бөлмелер, массаж бөлмелері,
қоғамдық ұйымдастыру, шаруашлық қоймалар, жеке гигиена кабиналары,
асхананың ыдыс жуатын орны, тарататын бар буфет, коридорлар, шлюздер және
тамбурлар орналасқан.
2-ші қабатта киім ауыстыру бөлмелері, спорт ивентарларының
қоймасы, спортзал, келіссөздер бөлмесі, сантүйіндер, қоймалық бөлмелер,
коридорлар, холлдар орналасқан.
1.4 Құрастыру шішімдері
Бұл жобада құрлыс конструкциялары және материалдарды көлдемдік
жоспарлау шешімдеріне қабылданды.
Өрт қауіпсіздігі бойныша ғимарат А,Б категориясына жатады.
Ғимараттың отқа төзімділігі бойынша класы - ІІ
Ғимараттың конструктивтік сызбасы – қаңқасыз монолитті тб рама.
Жүк көтергіш және қоршау конструкциясы:
- іргетастар – құрастырмалы, ленталы іргетас блоктарынан және монолитті
темірбетон
- сыртқы қабырғалары кірпішпен, қалыңдығы 51см, кірпіш маркасы
- М-75, ертінді М-50
- қабатаралық жабын – көпқуысты темірбетон плита 1,2 х 6 м
- жабын плитасы – бұл да
- жылытқыш – газобетон р = 600 кг м³
- шатыр рулонды ішкі сужинағышымен
- бөлмеаралық қоршаулар қалыңдығы 120 мм кірпішпен жиналды. М75 ертінді
маркасы М25 және құрастырмалы, гипсобетонды 1.231.9-1,2 серия бйынша.
Кірпішпен, темірбетонмен және металл конструкциялары мен байланысқан
ағаштар элементтері антисептелген.
- Баспалдақтар – 1,251,1-4,1 және 1,252,1-4,1 сериялары бойынша марштары
және алаңшалары бар баспалдақтар.
- Едендері – линолеумен, паркеттен, керамикалық плиткадан, мозаикалы,
2.444-1 сериясы бойынша.
- Терезелері – екіқабатты шыныланған ГОСТ 16289-81 бойынша.
- Есіктер – 1.136.5-19,1.136-10 сериясы бойынша.
Ғимаратты әрлеу
Сыртқы әрлеу – кірпішті беттік әрлеу, фасад детальдарын декоративті
сылау және сырлау.
Ағаш элементтер ашық тонды майлы бояумен 2 рет сырланады.
Ішкі әрлеу – керамикалық плиталар, тігістерді сүрту, майлы,
желімді және әкті сырлау.
Инженерлік қондырғылар
Су құбыры – шаруашлық ауыз суы сыртқы жүйеде. Сыртқы тегеуріні Н=
18 м
СНиП 2.01.01-85 сәйкес су тұтыну мөлшері ьойынша қабылданған.
Канализация - өндірістік – тұрмыстық сыртқы желілерден.
Жылыту – орталық, су арқылы сырқы желілерден.
Жылусығымдық параметрлері
T = 95 + 70 º C
Жылыту приборы қасиетінде чугунды радиаторларды алдын алған
М-90 сыртқы контурды жылыту үшін жылтыр турбалар, ішкі контурды жылыту
үшін, регистрлер жылтыр приборлардан – едендер мен шешіну бөлмелерін жылыту
үшін.
Ыстық сумен қамтамасыздандыру – сыртқы желілерден
орталықтандырылған.
Желдету – табиғи және миханикалық түрде. Кондиционерлер бар.
Электрмен қамтамасыздандыру – қалалық желілерден кенеулігі
380220В
Байланыс құрлымдары – телефондар, радио, өрт сигнализациясы,
жергілікті радиотүйін. Телефондар желілері телефон сигналицазиясы бойынша
жүргізілген, телеантенна, радиоландыру желісі ауа арқылы шатырдан алынған.
Судан оқшаулану
Бұл жобада қабырғалар мен едендерді судан оқшаулау шаралары
қарастырылған. Іргетастың жоғары беті бойынша горизантальды су айырғыш
жасалынады. Ол қоспасы 1:2 цементті ертіндіден. Қабырғаларды, каналдарды
топырақпен жағаластырып, ветикальды су айырғыш жасалынады. Оларды суық
асфальтті мастикамен 2 реттен жасайды.
Конструкциларды коррозиялардан қорғау
Ағаш конструкциялар СНиП ІІ-25-80 сәйкес антисептелген. Жер асты
сулары бетонға қатысты агриссивті деп саналады. Іргетасты сульфатқа төзімді
протландцементті ертіндімен сылайды.
1.5. Құрлыстың ерекше шарттары
Құрлыстың ерекше шарттары- құрлыс ауданының зілзалалығы 7 балл.
Сәйкесінше ІІ-7-82 ҚМжЕ - не сәйкес антисейсимкалық шаралар қарастырылған.
Ғимарат жоспардан төртбұрыш формада және әртүрлі қабаттан тұрады
және де ІІ-7-82 ҚМжЕ бойынша ғимарат антисептикалық тігістермен бөлінген.
Қабырғалары горизонталды және вертикальды арматуралау алдын
алынған. Жабын плиталры және қабатаралық плиталар даңгейінде антисептикалық
белдеулер қарастырылған және ол 2.140-55с сериясы бойынша қабылданған.
1.6 Ғимараттың сыртқы қабырғасының жылу техникалық есебі.
Кірпіш М75 =
Цем.құм. ертінді: ; ; :
; :
Мұнда - қоршау констукцияларының қабат қалыңдығы
- жылуөткізгіштік коэффиценттері
СНиП ІІ- 02-85 бойынша құрылыс жылутехникасы
; ; :
- Сыртқы және ішкі беттердің коэффиценттері ;
=
: =;
Мұнда n= 1- қоршау конструкцияларының сыртқы бетінің жағдайының сыртқы
алаңға жағдайына тәуелді коэффицент - ішкі ауаның шепкен температурасы
;
Қабылдаймыз
Жылулық инерция шамасы дәлелдейміз.
Мұнда - жылуқабылдау коэффиценттері бойынша
D=0,03
(орташа инерциялық)
1,08 шарт орындалды.
Қабырға қалыңдығы =510 мм қабылдаймыз
2. ЕСЕПТІК – КОНСТРУКЦИЯЛЫҚ БӨЛІМ
2.1.1. Көп қуысты жабын плитасын есептеу
Алдын-ала кернелген жабын плитасын диплом жобасындағы сәулет құрылыс
бөімінде қабылдаған серия сәйкес есептей жобаланған. Оның қалып сызбасы 1-
сурет көрсетілген.
1- сурет. Қуысты плита қалып сызбасы.
2.1.2. Плита материалдары
Бетон 13.30
Арматура: Плита алдын-ала кернелген А-V арматурамен арматураланады. R5 =
580. МПа. Плита текшелері конструктивті түрде МЕУЛ 8478-81 бойынша Вр- І
класты сымдық арматуралық торлармен арматураланған.
Қанқаның монтаждау және көлденең арматуралары Вр- І класты
RSoi = 265 МПа, R3 = 0365 МПа тең ø 3мм сымнан жасалады.
Бастапқы кернеу.
δsp + P = Rs және δsp – R 0,3 RSh мұнда Р- алдын- ала кернеудің
мүмкін болатын ауытқушылығы.
Р = 30 + 360L = 300 + 3606,1 = 8,9 МПа
мұндағы L =6,1 м стерженнің тартылу ұзындығы
деп қабылдаймыз.
Алын-ала 6-ға тең болғанда кернеудің шекті ауытқуын мына
формуламен есептейміз.
Сығылу кезінде плитанаң жоғарғы аймағында сызат пайда болуын тексереміз.
Тартылдің дәлдік коэффиценті:
Созылудің дәлдік коэффициентін қоса есптегендекернеу мынаған тең:
2.1.3. Аралық және жүктеме есептеулері
Плита арқылы текшелеріне сүйенеді сондықтан аралық есептеуі мынадай
болады. Есептеу схемасы келесі суретте көрсетілген:
2-сурет
Плита ені В=1,2м болғанда 1 қима метрдегі жүктеме мынадай болады.
q(q3+ q5) В=4410+3140
Мұндағы q=4410 Нм²жобаның өзіндік салмағының тұрақты жүктемесі
q3140 Нм² дәлсіздігі пайдалы жүктеме
Нормативті жүктеме
q=( q+ q) В= (4140+3000) кНм
Нормативті ұзақ мерзімді жүктеме
q= q В= 4140 кНм
2.1.4. Есептік және нормативті жүктемеден түсетін күшсалмақ
Есептік жүктемеден.
М=
Нормативті толық жүктеме
Нормативті ұзақ мерзімді жүктеме
Нормативті қысқа мерзімді жүктеме
2.1.5. Плита қима өлшемдерін анықтау
Һ=220мм=22см см
Домалақ саңылауларды шаршы саңылауларға ауыстырамыз.
Көрсетілгендей, текше биіктігінің қос тварлық қимасы мынандай:
см
Қабырғалардың қалыңдығы мынаған тең:
см
Сығылған текше ендері
всм
Алынған қима 2 топтпғы шекті жағдайда енгізіледі. Плита беріктігін
есептеуде қима есептеуі таврлы түрде мынадай өлшеммен алынады.
3-сурет
Плитаның көлденең қима есептеулері
А) 2 топтағы шекті жағыдайындағы есептеу
Б) 1 топтағы шекті жағдайдағы есептеу
2.1.6. Плита қималарының биіктігін есептеу
Қалыпты тіке осьтен шарт бойынша тең, қалыпты тіке осьтен шарт бойынша
бейтарап, ось жағдайында тексереміз, егер М онда y
сығылған аймақ текше шегінде орналасқан.
3820000 17 (100)
Тік бұрышты қима енді бойынша есептеу
Қысылған аймақтық салыстырмалы биіктігі:
Сығылған аймақтың шекаралық биіктігі
а – 0,008
а= 0.85 ауыр бетон үшін
МПа
коэффиценті 1.0 деп алынады
сығылған бетон арматурасындағы шекті кернеу
Y1болғанда 400 МПа тең, ал ауыр бетон үшін Y1 біздің
жағажайда 500 МПа Y-0.85
Арматураның жұмыс істеу жағдайын ескеретін коэеффицент
А-V класты арматура үшін
1,15
1,15 деп қабылдаймыз.
Қажетті ПНА қима көлемін есептейміз.
Қабылдаймыз 4 10 АV А3Б14 см²
2.1.7. Плитаның көлбеу қима беріктігін есептеу.
Көлденең қима күштің ең үлкен мәні Q=26,8 Кн
Келесі шартты (1) тексереміз
Q Q
- көлбеу қиманың сығылған бетон аймағының күш көтеру мүмкіншілігі
- 2- ауыр бетон үшін
- қысылған (сығылған) текшенің таврлық және қоставрлық қималарындағы
әсерді ескеруші коэффициент
- бойлық күш әсерін ескеруші коэффициент бойлық сығылған күш
әсерінен анықталады, мына формула бойынша:
0,5
-алдын-ала сығылу күші. Оның мәні қиманың геометриялық сипаты мен
алдын-ала кернеу мәнінің оның кему мөлшерін ескеріп анықтаймыз.
Келтірілген қима ауданы
Мұндағы:
Қиманың келтірілген статикалық қарсыласу моменті
Қиманың ауырлық орталығы
Ось бойынша қиманың келтірілген момент инерциясы
Келтірілген қиманың қарсыласу моменті:
Қиманың сығылған аймағының қарсылысу моменті:
Ауырлық ортасынан үстіңгі және төменгі ядролық нүктеге дейінгі ара
қашықтық
Мұнда
- бетондағы мөлшерлі жүктемеден пайда болған кернеудің, алдын-ала
кернелген арматураны босатқан кездегі бетонның қарсыласу беріктігіне
қатынасы, 2-топтағы шектеулі күш үшін
= 0,75 тең
Жүктемеден түскен созылмалы кедергінің серпімді созымдылық
кезеңі және арматураны алдын-ала сығу кезіндегі созымдылық.
Қоставрлық симметриялық қима үшін ү=1,5
Арматурадағы кернеу шығынын Ү болғанда былй анықтаймыз. Арматурадағы
кернеудің тербелістен болған шығыны электротермиялық әдісте арматураның
тартылуы:
МПа
Арматура мен тірек арасындағы температура төмендеуінен болған шығын
Арматураны кесудегі қысу кернеуі (күш)
Бұл күштің эксцентреситеті
МПа
Шарт бойынша бетон беріктігін анықтаймыз:
1) 0,75 МПа
2) 30=15
Бетондағы сығылған кернеу деңгейі арматурадағы орталық күштену
кернеуіндей болады.
МПа
а
деп қабылдаймыз.
Қатынастарды тексереміз:
МПа
Алғашқы шығын соммасы:
МПа
Арматураның шамамен кернеу күштнеуі қоса есептегенде мынаған тең
болады.
Ортаның күш деңгейіндегі бетондағы кернеу мен арматурадағы мығылу
күштенуі мынаған тең
МПа
Бетон шөгуінен пайда болған кернеу шығыны
МПа В35 болғанда (бізде В-30)
Бетон болған шығыны
болғанда 0,75
-ылғалды жылы ортада
МПа
Екінші шығын
МПа
Толық шығын
МПа 100 МПа
МПа деп аламыз.
Кернеудің барлық шығынын сығылу күшін қоса есептегенде:
0,26 деп қабылдаймыз.
Анықтаймыз:
деп қабылдаймыз, сонда
Көлбеу қима есептеуі бойынша:
Сонда см
Бұдан басқа с 2см
С=38 см деп қабылдаймыз.
Сонда Q=26,8кН
Барлық көлденең күш бетонның көлбеу қимасына түседі, сондықтан да
көлденең арматуралардың қажеті жоқ.
Тіреуіш аймағында ұзындығы 4=59004=1450 мм тең болатын көлденең
арматуралы Ø3BpI конструктивті көлденең арматура қадамын шарт бойынша
орналастырамыз.
Һ=22 см 45 см болғанда
1) S ≤ 15 мм
2) S ≤ - һ = 11 см
S = 100 мм деп қабылдаймыз.
4-сурет Курысты панель конструкциясы.
2.1.8. Сызаттың пайда болу есептері
Элемент 3-ші жарықшақтың категориясына жатады.
М кНм
кНм
Жарықшақтың шарты мына түрінде алынған.
Элементтегі жарықшақтың пайда болуы бойлық осьтен түзік жағдайда қиманың
қабылдау кезін мына формуламен анықтаймыз.
Y 1 болған жағдайда қысылу күшінен болған өзекті иілу кезеңін мына
формуламен табамыз.
- сыртқы күш кезеңі біздің жағдайда
кНм = 3490000Нсм
3490000 Нсм
Бұл есептеулерге қарсы элементтердің бойлық осінде жарықтар пайда
болмайды. Сондықтан бұл есептеуердің қажеті жоқ.
2.1.9. Плитаның иілуін есептеу
2.1.10.
Плитаға түсетін нормативті жүктеме әсерінен жарықшақтар пайда
болмайды. Плитаға түскен ұзақ мерзімді және қысқа мерзімді жүктемеден
пайда болған майысуды мына формуламен анықтаймыз.
мұнда - қысқа мерзімді нормативті жүктемеден пайда болған
майысу
:
М14,6 кНм =1460000 Нсм қысқа мерзімді жүктемеден пайда болған
нормативті иілу кезеңі
S- элемент схемасы есептеуі мен жүктеме түріне байланысты коэффициент
схема есептеуі үшін арқалық түріндегіекі тіреуішке бөлінген жүктеме
коэффициенті S-548
В-элементтің жарықшақсыз қаттылығы
Мұндағы 0,85- бетонның созылған аймағындағы серпімді емес деформация
әсерінен болған қаттылық төмендеу коэффициенті.
см
ұзақ мерзімді жүктемеден болған майысу
=20,3 кНм = 200000 Н см-ұзақ мерзімді жүктемеден пайда болған
нормативті майысу кезеңі.
Ф- ұзақ мерзімді жүктемеден болған қаттылықтың төмендеу коэффициенті,
бұл қоршаған ортаның ылғалдығына байланысты болады. Нормативті ылғалдық
(W%40%) Ф-2 болады.
см
- алғашқы шығынды қоса есептегендегі арматураның сығылу кезіндегі
плитаның қарсы иілуі
см
Мұнда S=18 схема есептеуі үшін арқалық үшін екі тіреуіштегі таза иілу
209061 кН=209061 Н-кернеудің алғашқы шығынын қоса есептегендегі
арматурадағы сығылу күші.
арматурамен сығылған (қысылған) күш эксцентреситетіне қатысты қиманың
орталығы.
бетонның жылжымалдығы мен шөгуінен пайда болған иілудің ұлғаюы.
бетонның жылжымалдылығы мен шөгуінен пайда болған иілу қисығының
ұлғаюы.
Мұнда:бетонның қатынасты деформациясы, созылған
арматурадағы орталық күш деңгейінде бетондағы жылжымалдықтан болған
деформация.
см
Толық майысу мынаған тең:
см
Қатынасты майысу:
Яғни майысу бізді қанағаттандырады.
2.2.1. Жарты алаңдық баспалдақ маршын есептеу және конструкциялау
Бастапқы берілгені:
1 Баспалдақ торларының қимасы және жобасы.
Бетон В15
Қаңқаның жұмыстық арматурасы болат классы А- ІІІ, көлденең монтаждық
арматура болаттан классы А-І немесе В-І
5-сурет В 15 бетонның есептік сипаттамасы
, ү
Rbi=0,75 МПа
Классы А- ІІІ болатын үшін
Rs = 365 МПа (Ø 10 мм болғанда)
Rs = 355 МПа (Ø 6 мм және 8
мм)
болғанда классы А-І болат үшін:
Rs =225 МПа ; Rsw = 375 МПа ;
классы І Ø3 мм Rs =75 МПа ; Rsw = 270 МПа
l= 5770-2
2.2.3. Марштың 1 ұзындық метр көлденең проекциясындағы жүкті анықтау.
№ Күшсалмақтардың аталуы Мөлшерлік Жүктеменің Есептік
сенімділік жүктеме
коэфф-ті
Тұрақты
1 Марштың салмағынан
(2295,69) =4,03 4,03 1,1 4,4
2 Қосымша темірбетон
элементтерінің массасы
()
Қоршаудың салмағынан 1,68 1,1 1,85
3
Толық жүктеме
0,18 1,05 0,19
4
Барлығы 9,94
11,29
2.2.4 Иілгіш моменттердің және көлденең күштің мәнін марштың тиісті
қимасына әсер ету есептік мәнін табу.
кНм е=5,69 м
кНм
кНм м
2.2.5. Марштың конструктивтік есебі
2.2.5.1 Көтергіштің қабілетін есептеу.
Марштың қимасының схемасы
а) нақты б) шартты қабылданған
Полкының нақты ені мм, полканың мүмкін болатын есептік ені
в+13=200+56903=2070мм1150мм
Есептік етіп полканың нақты еніне қабылдаймыз.
- мәнін анықтаймыз.
кНм
Қимасы ені мм деп қарастырамыз.
Марштың көлденең қимасының көтергіштік қабілеті қамтамасыз етіледі.
2.2.5.2 Жұмыстық арматураның қимасының қажетті ауданын
анықтаймыз.
2 Ø20 А-ІІІ Аs= 6,28 см² деп қабылдаймыз.
Арматураларды қабылдау схемасы.
6-сурет
2.2.5.3 Қабылданған қиманың беріктігін тексереміз.
Һ=280 мм: с=20 мм: Ø20мм
А=с+в2=2+
см
Ф=54,4 кНмМ45,5 кНм
Қиманың өлшем бірлігімен және қабылданған бетон класының жеткілікті
екендігін тексереміз.
Q=14,8Кн 115Кн – қабырғаның сығылуға беріктігі қамтамасыз етіледі,
қиманың өлшемі және бетонның классы жеткілікті.
Марштың қиғаш қимасының қажетті есебін қарастырамыз.
Қажетті есеп, егер:
Q=14, 820,3 кН- маршта қиғыш жарықшалар пайда болмайды, көлденең
арматура конструктивті болады. Көлденең арматураны Ø6 А-І қабылдаймыз.
Қабылдаймыз: тірек учаскесінде көлденең стерженнің адымы һ45 см
болғанда, ұзындығы L4 Sмм деп қабылдаймыз, орталық учаскеде
аралық 200 мм деп қабылдаймыз. Монтажды арматураны Ø10 А-І
қабылдаймыз.
Қ-1 қаңқаның эскизі
7-сурет
Арматураларға С2 тор. Марштық плитасының конструктивті маркасын
қабылдаймыз.
С2 торының эскизі
8-сурет
2.2.5.5 Марштың жартылай алаңшасын көтергіш қабілетіне есептеу
9-сурет
Плита жартылай алаңшаның қабырғасыменжәне текпешегімен тұтас байланысты,
пластина тәрізді жұмыс істейді. Контурға сүйелген тәрізді. Екі бағыттағы
иілгіш момент плитаның 2 жағының қатынасына байланысты.
мм мм
Қабылдаймыз: мұнда
2.2.5.6. жартылай алаңшаға түсетін күшті анықтаймыз.
№ рнЖүктің атауы Мөлшер Жүктеменің Есептік
жүктеме кНм²сенімділік жүктеме
коэффициенті кНм²
Тұрақты
Плитаның салмағынан
(0,03*25=0,75) 0,75 1,1 0,83
Қосымша элементтердің
салмағынан
(0,05*25=1,25) 1,25 1,1 1,38
Уақытша
Қажетті жүк салмақ
3,0 1,2 3,6
Барлығы
5,00 Р=5,81
Плитадағы есептелген иілгіш момент.
кНм
2.2.5.7. Арматура қимасының қажетті ауданын анықтаймыз.
сонда
Торды: Аs=0,71см² деп қабылдаймыз.
С-1 торының эскизі
10-сурет
3. Жартылай алаңшаның қабырғаларын есептеу:
а) нақты қима б) шартты есептік қима
Бет
ДЖ 430140.000.102 ТЖ
Өзг. Бет Құжат № Қолы Күні
см
3-3 қимасына әсер ететіндер иілгіш момент (М-33) көлденең күш км
тіректе Кн
Товарлық қимадағы есептік жағдайдан жасаймыз. Полка толық сығылған
жағдайдағы моментін анықтаймыз.
(1-жағдай орын алады) х
Есептік қимасы арқалық есебінде ені в=в1150 мм жүргізіледі.
Қабылдаймыз: 2Ø16 А-ІІІ с As=4,02 см
2.2.5.7 Қабырғаны қиғаш қимаға есептеу.
Тіректе һ=һ-а=24-3=21 см
Жағдайды тексереміз:
Қабырғаның сығылу аймағында беріктік қамтамасыз етілген
(қиманың өлшемі және бетонның классы жеткілікті).
Қабырғаның қиғаш қимадағы есебінің қажет екендігін есептеу керек,
егер
Көлденең арматураны Ø 8 А-І деп қабылдаймыз.
Анықтаймыз:
Һ 45 см болғанда S=h2=242=12см
Қабылдаймыз: S=100 см
2.2.5.8. Марштың түйініне кіретін көлденең стержендерді есептеу.
Бұрыштан шығатын көлденең арматуралар өне бойлық күштен пайда
болатын қосымша көлденең күштерді қабылдайды, олар қабырғаның жұмыстық
арматурасына әсер етеді.
мұнда
Қажетті қосымша көлденең арматуралық Ø 8 А-І қимасы
құрайды.
Қабылдаймыз: 4Ø8 А-І
Төменгі жарты алаңшаның қабырғасы кәдімгідей арматураланады.
Қиылысатын стержендер дәнекерлене.
Жарты алаңшалардың және марштардың қиылысу бұрышында жеке
стержендер Ø16 А-ІІІ және Ø10 А-І (арматуралық қаңқалармен дәнекерленеді)
қойылады. Қабырғалар конструктивті арматураланады.
Жарты алаңшалы баспалдақтарды элементтерін жинақтауға ыңғайлы
болу үшін Ø20 мм 4 тесік қойылады.
3. Ө Н Д І Р І С Т І К
Б Ө Л І М
Құрылыстың бас жоспары
Дайындау кезеңінде клесі жұмыстар орындалу керке: алаңды жоспарлау,
геодезиялық жару, алаңшаны дайындау, құрлысты бастауға қажетті инженерлі
желілер және жобаланған трансформаторлары подстанцияның құрылысы. Уақытша
және тұрақты асфальтті бетонды жабындыларды орнату, уақытша үимереттер мен
ғимараттарды орнату және құрылыс территориясын уақытша щитті қоршаулармен
қоршау.
Уақытша жолдардың қиыршықтарымен жабылуы қажет, оның қалыңдығы
18 см-ден кем болмауы керек. Констукцияларды қоймалау алаңдары жоспарлануы
керек.Барлық құрлыс конструкциялары карнның әсер ету аймағында қоймаланады.
Алаңды электр жарығымен қамтамасыздандыру электр жабдықтау
желілерінен және жобаланған транформаторлы подстанциядан алынады, олар
дайындық кезеңінде жасалынады.
Алаңды жарықтандыру сыртқы жарықтандыру желілерінен іске
асырылады, олар да дайындық кезкңінде соғылады, прожекторлар ПЗС -35 оларды
уақытша ағаш тіреулерге қатырады және металл құрама-жиналмалы тасылатын
тіректерге немесе тұрақтарға орнатады.
Құрылыс алаңын сумен қамтамасыздандыру жобаланған сумен
қамтамасыз ету желілерінен алынанды. Олар дайындық кезеңінде созылады.
Жылумен жұмыс істейтін уақытша тұрмыстық бөлмелері стационарды
іске асырылады.
Құрлыстың бас жоспары ғимараттың жер асты бөлігін тұрғызу
кезеңінде құрылған.
Көлденең конструкцияларын монтаждау үшін жылтыртабанды кран
жебесінің ұзындығы қабылданған.
Құрылыс алаңындағы техника қауіпсіздігі.
Құрлыс алаңына кірер алдында, бөгде адамдарға кіруге болмайды
деген белгілер орнатылады.
Құрылыс алаңына жеткізетін жолдар мен сапарлар құрлыстың
басталуына дейін үймереттерді және тасымалдау құралдары және құрылыс
машиналарының соғылып жатқан барлық обьектілерге еркін жетуін қамтамасыз
етеді.
Обьект территориясына материалдарды алып кіруге тек қана оларды
сақтау орындары орнатылып болған соң ғана рұқсат етіледі. Материалдарды,
бұйымдарды, қондырғыларды тек тегістелген, тығыздалған алаңшаларға
орналастыруға, ал қысқы кезде қардан, мұздан тазаланған жерлерге
орналастыруға болады.
Қоймалық бөлмелер беттік сулармен тазартылады. Құрлыстың
көтергіш- тасымалдаушы механизмдердің ауалық электрберіліс сымдары
астында жұмыс істеумен (кернеулігі бар) рұқсат етілмейді.
3.1.1 Құрлыс алаңындағы уақытша үймереттер мен ғимараттар.
Уақытша ғимараттардың қажеттілігін обьекттегі жұмысшылардың
максимальді санынан есебінен орнатамыз. Жұмысшылардың санын анықтаймыз.
Сеттік кесте бойынша обьект құрлысында жұмысшылардың максимальді жұмыс
істейтін саны = 32 адам.
Жұмысшылардың саны құрайды:
N = 32·10085 = 39,0 адам 1% = 1,9 адам N қыз= 5 ·1,9 = 9,0 адам
N = 8·1,9 = 15 адам N мөл = 2·1,9 = 4 адам
Nжалғы =(32+15+9+4) ·1,05 = 60 адам
Уақытша ғимараттардың ауданын есептеу.
Ғимарттың аталуы Ауысым 1 ад-ға Қажеттті Ненің есебіменҒимарат
жұм-р келетін аудан қамтамасыз өлшемі
саны, адамауданы м етіледі
м
Әкімшіліктік
тағайынды
ғимараты
- кеңселер
Санитарлы –
тұрмыстық
тағайынды 15 40 60 Жылж. Жағынан 9х7
ғимараты
-Еркектің шешіну --
орны 107 -- 9х12
-Әйелдің шешіну 153 0,7 32 4х8
орны 46 0,7 2,9
Құрылыс алаңындағы кеңселер тек қана шектелген техникалық персонал үшін
әлбетте құрылысқа қатысатын (прораб, мөлшерлеуші, геодезияшы)
Прожекторларды есептеу.
Жалпы жарықтандыру және жұмыс орын жарықтандыру және күзеттің
жарықтандыру үшін прожекторлардың қажетті санын келесі таблицадан
анықтаймыз:
Көрсеткіштердің аталуы өлшем Белгіленуі, есептеуШамасы
бірлігі формуласы
І. Алаңды жалпы жарықтандыру:
Мөлшерленген жарықтандыруды
қабылдай отырып запас
коэффициенті ЛК 2
- К 1,5
Қуаттылығы Втм Р 0,6
Қабылданған лампа қуаты Вт 500
Жарықтандырылатын аудан м S 6910
Прожекторлар саны Дана 8
Прожектор түрін қабылдау ПЗС-35
ІІ. Жұмыс орнын жарықтандыру
Қабылданған жарықтандыру ЛК 30
запас коэффициенті - К 1,2
Қуаттылығы Втм Р 7,2
Лампалар қуаттылығы Вт 200
Жарықтандырылатын аудан м S 36
Прожекторлар саны Дана 2
Прожектор түрін қабылдаймыз ПЗС-25
ІІІ. Күзеттік жарықтандыру:
Мөлшерленген жарықтандыру ЛК 0,5
Запас коэффициенті - К 1,5
Қуаттылығы Втм Р 0,15
Лампалар қуаттылығы Вт 500
Жарықтандырылатын аудан м S 6970
Прожекторлар саны Дана 2
Прожектор түрін қабылдаймыз ПЗС-35
3.1.2. Құрылыс алаңын сумен қамтамасыз ету.
Құрылыс алаңындағы су шығынын келесі кесте бойынша анықтаймыз.
Көрсеткіштердің аталуы Белгіленуі есептеу Мәні
формуласы
Су тұтынудың сағаттық тең өлшеусіздің
коэффициенті К 1,5
Сағаттағы жұмыс ұзақтығы n 8,2
Әрбір тұтынушыға ауысымдағы су шығыны ∑P 4800
литрде
Өндірістік қажеттілкке су шығыны лсек 0,29
1 жұмысшыға су тұтыну шығыны литрде B 15
Ауысымдағы жұмысшылар саны
(максимальді саны) T 162
Шомылуда қолданатын 1 адамға су шығыны
C 30
Шомылу орнының жұмысының ұзақтығы минутта
m 10
Тұрмыстық қажеттіліктегі су шығыны лсек 3,55
Өртке қарсы су шығыны мсек P 10
Есептік су шығыны лсек 13,84
Құбырлардағы су қозғалысының жылдамдығы
мсек v 2
Құбырөткізгіштің диаметрі 93
Құбырларды қабылдаймыз Ø100 мм
3.1.3. Құрылысты энергетикалық ресурстармен қамтамасыз ету.
Электр жабдықтар көздерінің қажетті қуаттылығының есебі.
№ Ток қабылдағыштың санЖалпы Коэф-тер Есептік қуаттылығы
аталуы ы орнат.
Қуат.
кВт
Сир Қуатты Актив Реакт
Кс Cos Pn Qm
кВт кВт
1 Дәнекерлеу аппараты 1 8,2 0,3 0,4 9,6 22,1
2 Дірілдеткіш НВ-56 2 1,6 0,1 0,5 0,16 0,27
3 Құрылыс алаңын 8 3 1 - 3 1
жарықтандыру ПЗС-35
4 Жұмыс орнын 2 1,6 1 - 1,6 -
жарықтандыру ПЗС-25
5 Тұрмыстық жарықтандыру- 10 1 - 10 1
және жылыту
24,36 22,37
Қосынды жүктеме:
ква
Қосынды жүктемеден 10% аладын-ала көрсеткен шығындарға.
ква
Барлығы: 32,91+3,2=36,11 ква
Қажетті қуаттылық: ква
Мұнда 0,85 – жүктемелердің кездейсоқтық коэффициенті.
3.2. Сеттік кесте
Құрылыс өндірісінің технологиясының және техникасының әрқашан
күрделенуі, тиімді шешімді таңдауды қиындатып отырады.
Бұл жағдайдан шығу жолы моднльдеуді қолдану құрылысты басқарудың
негізгі звеноларында, есептеу техникасын және экономикалық әдістерді
пайдалануда.
Модельдеудің бір түрі болып сеттік кесте табылады, есептік уақытылы
параметрлері бар жұмыс, тәуелділік, күту, оқиға деген түсінігі бар.
Бұл берілген дипломдық жобадағы сеттік кесте еңбек шығындарының және
жұмыс көлемінің негізіне олардың технологиясын сақтай отырып және жұмыс
өндірісінің ережелерінің негізінде өңделген.
Еңбек сиымдылығы іргелендірілген мөлшерлер бойынша жобаға сәйкес
барлық жұмыс түрлерінің жұмыс көлемі анықталған. Сеттік кестенің негізгі
көрсеткіштерін сипаттайтын есептер анықтау-карточкасында орналастырылған.
Сеттік кесте бойынша:
- ғимарат құрылысының ұзақтығы 125 күнді құрайды немесе 5,6 айды
құрайды.
СНиП 1.04.03-85 сәйкес Нормы продолжительности сторительства и задела в
сторительстве предприятий и зданий и сооружений ғимараттың құрылыс
көлемі 1,925 мың м , құрылыс ұзақтығы 7 ай
3.3. Монтаждау кранын таңдау.
Кран таңдау кезінде негізгі берілгендері болып тұрғызылып жатқан
ғимарттың конфигурациясы және өлшемдері болып табылады және монтаждау
конструкцияларының орналасуы, массасы және габариттері да кіреді.
Кран таңдауды жүргізетін негізгі техникалық параметлер болып: жүк
көтергіштігі , жебенің құлашы ілмегінің көтеру биіктігі.
а) Талап етілген жүккөтергіштігі Q т.е. келесі формуламен анықталады:
Q т.е.
Q т.е. 7,9 т
Бұл жерде - монтаждалған элементті максимальді салмағы =7,2
т (жабын плитасының салмағы)
Рстр – жебенің салмағы.
б) Көтеру ілмегінің талап етілген биіктігі.
Бұл жерде:
һо – кран тұрағының деңгейінің үстіңгі монтаждау элементінің тірегінің
жоғарлатылуы.
Һз – биіктігі бойынша запас, 0,5 м кем емес;
Һэ – эелементтің монтаждау жағдайындағы биіктігі;
Һс – жебенің биіктігі;
Һn – полистпастасын биіктігі
в) Ілмегінің қажетті құлашы.
м
Бұл жерде е- монтаждалып жатқан элементтің жоғарғы деңгейіндегі
қалыңдығының жартысы; с – монтаждалып жатқан элементпен жебенің арасындағы
минимальді зазор; d – ауырлық центрінен элементтің шетіне дейінгі қашықтық:
г) Жебенің ең аз қажетті ұзындығы.
Бұл берілген параметрлер бойынша 2 шынжыртабанды кранды салыстыра
отырып таңдаймыз.
Әрі қарай салыстыруды компьютерде жүргіземіз.
Салыстырылатын крандар СКГ-100 және СКГ-160.
Бұл компьютерден алынған мәліметтер бойынша крандарды техника-
экономикалық салыстыру жүргізуімізге болады, ол үшін мәліметтерді келесі
кестеге орналастырамыз.
Техника-экономикалық салыстыру
Кран таңдаудың соңғы шешімін техника-экономикалық салыстыру
негізінде қабылдайды. Негізгі техника-экономикалық көрсеткіштері болып
табылатындар: монтаждаудың өзіндік құны өлшем бірлігі (1м³,1т,1шт); өнім
бірлігінің монтаждау еңбек сиымдылығы; обьектіде кранның жұмыспен қамтылу
ұзақтығы.
Бірлік конструкциясының монтаждаудың өзіндік құнын, сом, келесі
формула бойынша анықтаймыз:
Конструкцияны монтаждаудың еңбек сиымдылығы:
Обьектіде кранның жұмысымен қамту ұзақтығы, маш-см:
Пр= Прмонт+Прап=4,5+4,33=8,83 маш.см
Кранның параметрлерін салыстыру.
Көрсеткіштері Өлш.бірлСалыстыры-н Салыстыры-н
ігі. крандар крандар
СКГ-100 СКГ-160 СКГ-100 СКГ-160
Кранның өзіндік құны Сом 208,65 207,85 - +
Кран жебесінің м 40 30 - +
ұзындығы
Гусек ұзындығы м 10 10 + +
Құлашының ұзындығы м 11,9 12,9 + -
Жүккөтергіштігі Т 10 8,4 - +
Жүк пен жебенің ара м 10,158 10,171 + -
қашықтығы
Салыстыру нәтижесі бойынша СКГ-160 краны тиімдірек деп шешілді,
сондықтан монтаждау механизімі ретінде СКГ-160 кранын қабылдаймыз.
3.4. Тас қалау жұмыстарының тахкартасы.
3.4.1 Жалпы мағлұматтар.
Тас қалау табиғи және жасанды тастардан орындалады. Біздің ғимаратқа
пайдаланатын тас кәдімгі өте кең тараған заводта дайындалатын жасанды
кірпіш.
Кірпіштер 50,75,100,125,150,200 және жоғары маркалы болып шығарылады.
Кірпіш қалау маркалары 4,10,25,50,75,150,200 жай (ізбес, цемент) және
күрделі (цем-ізбес, цем-балшық) ертінділері жүргізіледі.
Жазғы жағдайда орындалатын тастар қалау үшін ертінділер маркалары
үймереттердің ұзақ уақыттылығына белгіленген талаптарға және қажетті
біріктікке сәйкес есеп бойынша тағайындалады.
Сыртқы қабырғаны қалу үшін ертінді маркасы.
Дымқылдық тәртібі Ертінді Үймереттің ұзақ
уақыттылық дәрежесі
І ІІ ІІІ
Құрғақ үйлер (с.ы. 60%) цем. ізбес 10 10 4
цем. балшық 10 10 5
Дымқыл үйлер (с.ы. 61-75%) цем. ізбес 25 25 10
цем. балшық 25 25 25
Ылғал үйлер (с.ы. 75% көп) цем. ізбес 50 25 10
цем. балшық 50 50 25
Кірпіш үймереттердің қабырғалары тұтастығы әр қатардағы тік жіктеріп
асыра жабумен қамтамасыз ететін негізінде жаппай қалудан орындалады,
қалауды, қабырғаны бойлай әр қатарда байлайды. Ал қабырға көлденең бірнеше
қатардан кейін (кірпіш қалыңдығы 65 мм болса қалаудағы 6 қатарынан көп емес
бір үшкір қыр, қалыңдығы 88 мм болғанда төрт қатар қалаудан көп емес).
Ең үлкен көлденең орны көп қатар және бір қатар жүйелеріне жатады.
Маркасы 25 және одан жоғары ертінділер арқылы осы байлаулармен орындалған
қалаудың беріктігі парактикада да бірдей.
Көп қабатты байлауы бар қалау тізбек байлаумен салыстырғанда аз
еңбекті және оны жазғы жағдайларда да берік ертінділермен қолданған жөн.
Тізбек байлау химия қосымшаларсыз қатыру (мұздату) әдіспен қалауға
ұсынылады.
Барлық конструктивті элементтер қалауын үшкір қырмен бастап, сонымен
аяқтайды.
Үшкір қырлары карниз, белдіктердің шығып тұрған бөліктері және тағы
арқалық жабын төсемдерді астына төсейді. Үшкір қыр қатарларындағы тек қима
бүтін кірпіш пайдаланылады.
Жартылық кірпіш және кірпіш сынықтарын шойма (забудка), терезе ойықтары
астындағы қабырғалардың аз жүктелген учаскелер қалауына төсейді.
Тұрақтылықты қамтамасыз ету үшін еркін тұрған қабырғалар биіктігі құрылыс
кезеңінде белгіленген мөлшер мағынасынан аспауы керек.
Қабырғалар биіктігі кестеде келтірілген шамалардың артық болса жұмыс
өндіру кезеңінде уақытша бекітулер қолдану қажет.
3.4.2 Негізгі мәліметтер және жоба құрамы.
Тас жұмыстарын ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
