КІРІСПЕ
Энергетика - бұл барлық күрделі энергетикалық ресурстарды іс жүзінде
алуға, түрлендіруге, таратуға және пайдалануға арналған үлкен табиғи және
жасанды жүйелер жиынтығы.
Энергетикалық ресурстар-адамның қолдану мүмкіндігі бар энергия
жинақталған материалдық нысандар.
Энергетикалық ғылым-бұл энергетикалық ағымдардың қасиеттері мен өзара
әсерлері, олардың қоғамға тигізетін әлеуметтік, экономикалық және ғылыми
техникалық тұрғыдан алғандағы әсерлері және қоршаған ортаға тигізетін
әсерлері жайлы білімдер жүйесі.
Энергетикалық ғылым қасиетті энергоресурстарды алумен тікелей және
жанама байланысты процестер мен құбылыстарды, сондай-ақ энергияның сан
алуан түрлерін жасайтын, түрлендіретін және тұтынатын қондырғыларды жасау
қағидаларын қарастырады.
Энергетикалық ғылым үш бағытта дамып келе жатыр:
1) Энергетика мен электрлендірудің тиімді ара қатынасын және даму
заңдылықтарын, сондай-ақ энергетикада қарқынды дамып келе жатқан үлкен
жүйелердің табиғаты мен қасиеттерін оқып үйрену. Бұл бағыттың мақсаты-
энергетика жүйелерін болжау, жоспарлау және пайдалану әдістерін
жетілдіру. Бұл бағыт ел экономикасы мен ондағы әлеуметтік процестермен
тығыз байланысты;
2) Әртүрлі энергоресурстар мен энергияны алу, түрлендіру, беру,
болу және пайдалану тәсілдерін жетілдіру, барлық энегетикалық
қондырғылардың пайдалы әсер коэффициентін жоғарылату, олардың экологиялық
әсерін, яғни табиғат пен биосфераға тигізетін зиянды әсерін азайту;
3) Энергияны алудың жаңа әдістері мен құралдарын жасау және әртүрлі
энергия түрлерін электр энергиясына түрлендіру; электр энергиясын берудің
жаңа тәсілдерін жасау және оны жылжымайтын және жылжымалы қондырғыларда
қолдану.
Энергетика өте үлкен жүйе болып табылады және жеке кіші жүйелерден
тұрады. Олардың бір-бірімен байланысқаны соншалық, тіпті кіші жүйелерді
олар арасындағы әсерлер мен кері байланыстарды ескермей жеке қарастыру
мүмкін емес.
Энергетиканың дамуы мен жұмысы мынадай әлеуметтік және демографиялық
факторларға тәуелді болады: елдің саяси және экономикалық жағдайы, ондағы
жұмыс күшінің болуы, халықтың орналасуы, энергия көздерінің орналасуы
және т.б. Энергияны жасау оның өнеркәсіпте, ауыл шаруашылығында және
жұмыс пен көлікте тұтынылуымен тікелей байланысты.
Энергетика мынадай бөлімдерден тұрады: жалпы энергетика, энергетиканы
басқару, электр энергетикасы, гидравлика энергетикасы, жылу энергетикасы,
атом энергетикасы. Отынмен қамдау да энергетикаға жатады. Оның құрамына
жер қойнауынан қазып алынатын отынмен қамдау да кіреді (Мәселен, көмір,
мүк, газ, мұнай, ядролық жанармай). Бұл бөлімдердің әрқайсысының белгілі
дәрежеде жеке, экономикалық, практикалық және ғылыми мәселелері бар.
Тұтынылатын энергия мөлшерін көбейту мен оның жаңа, тиімді түрлерін
игеру ғылыми-техникалық және әлеуметтік дамудың қажетті шарты болып
табылады. Физикалық және творчестволық емес ой еңбегін ауыстыратын
жетілдірілген, автоматты түрде басқарылатын машиналар қолданылатын
дамыған қоғам құру үшін тұтынылатын энергияны айтарлықтай дәрежеге
көтеру, еңбек өнімділігін арттыру қажет.
Энергиямен қамтамасыз ету-адам творчестволы түрде жаңа техника
түрлерін жасаумен, ғылыммен, өнермен, әдебиетпен-жалпы алғанда
мәдениетпен айналысуы үшін қажетті негіз болып табылады. Еңбек
өнімділігін арттырып, шығарылатын өнім мөлшерін көбейту-энергетика мен
энергетикалық техника дамуының негізгі мәні болып табылады.

1. Негізгі бөлім
1.1 Электр беріліс желісіне және жүктемеге сипаттама
Әрбір желі оның жабдықтары есептелген Uном номиналды кернеумен
сипатталады (генераторы, трансформаторы, желілер және т.б.). номиналды
кернеу тұтынушының дұрыс қалыпты жұмыс істеуін қамтамасыз етеді және ең
үлкен экономикалық тиімділік беруі тиіс. Тұтынушы жүктемесі үнемі өзгеріп
тұрғандықтан, желінің кез-келген нүктесіндегі кернеу де номиналды мәннен
ауытқуы. Бұл ауытқу V энергияның сапасын төмендетеді, сәйкесінше, өзінен
кейін зардап тигізеді. Бір мезгілде желі басындағы U1 кернеу көп
жағдайларда шетіндегі, U2 – ден жоғары, өйткені ток желі бойымен ағып өте
отырып, кернеулік шығын тудырады . Сондықтан тұтынушы кернеуі U2 –ні
желінің номиналды кернеуі Uном.с – ге жуықтау үшін және берілістің соңын
сапалы энергиямен қамтамасыз ету үшін генератордың номиналды кернеулері
Uном.г. Uном.с – мен салыстырғанда 5% жоғары алынады, трансформатордың
екінші орамасының номиналды 5-10% жоғары (шамамен 5% трансформаторды
жоғалтады).
Асқын кернеулі ұзын желілерде, сол желілерде ағып өткен толқынды
процестердің салдарынан, соңындағы кернеу басындағы кернеуден жоғары.
Кернеуді реттеу мүмкіндігі үшін трансформация (өзгерту) коэффициентін
өзгертуге болатын қайта қосатын механизмімен жабдықталады. Бұл
трансформаторды өшірмей РПН (жүктемемен реттеу) немесе трансформаторды
өшіргенде ПБВ (қыздырмай қайта қосу) құрылғыларының көмегімен жүзеге
асырылады. РПН трансформаторлары ПБВ-ге қарағанда қымбат тұрады, және
сондықтан оларды көбнесе кернеуді жоғары тармақталған желілер
қоректенетін қабылдау ішкі станцияларда қолданылады. Кернеуді 35-220 кВ
трансформатордағы тізілген реттеуші құрылғылар жоғарғы кернеу
орамаларынан бейтарап орналастырылады. Кернеуі төмен желілер үшін (1000 В-
қа дейін) фаза аралық пен фазалық номиналды кернеулер желілері мен
қабылдағыштар үшін келесідей қабылданылады: 220127; 380220; 660380;
қайнар көздер үшін - 230133; 440 230; 690400.
Үшфазалы ток желілеріндегі металл шығынының кернеуден тәуелділігі.
Бұл жердегі активті қор шығыны

(1.1)
cos =1 болғанда, кернеу шығыны

(1.2)
Желі өткізгіштегі тоқты табамыз

(1.3)
Токтын мәнін қойып, және де қуат шығынының берілетін Р қуатқа
қатынасын, және кернеу шығынының Uном, кернеуге қатынасын ала отырып,
табамыз
(P(=(U%=(PRU2)100
(1.4)
кедергіні алмастырамыз, Ом,
R=l(γF)
(1.5)
мұнда l - өткізгіштің ұзындығы, м; F - өткізгіштін қимасы, мм2;
γ- металдың меншікті өткізгіштігі, cмм.
Тәжірибелік есептеулердегі өткізгішті сәйкесінше алюмин мен мыс үшін
пайдалануға болады γм=53*106 Смм; γа=33*106Смм.
Экономикалық пікір бойынша желілерді алюминий қолданылатын және тек
ерекше жағдайларда – мыс қолданылатын атап көрсетейік.
Сонда кернеу шығындары, %,

Осыдан қима

(1.6)
(1.6) - тен көрініп тұрғандай, өткізгіштің қимасы кернеу квадратына
қайтадан пропорционал, яғни кернеудің --ке көбеюі металлдың шығынын
3 есе азайтады.
Барлық стандартта: өткізгіштермен кабель қималары - (4, 6, 10, 16,
25, 35, 50, 70, 95, 120, 150, 185, 240, 300,...мм2 ). Сондықтан кез келген
жабдықты таңдап алғанда көп жағдайларда стандартты үлкені таңдап алынады,
бірақ кейде үлкені емес жуық мәнін таңдап алу қажет жағдайларда болады.
Сонымен, өткізгіш қимасының экономикалық есептеулер бойынша таңдап алған
кезде үлкен емес, жуық мәні алынады. Мысалы, кабель қимасының есебіне
сәйкес 19 мм2. Қандайын таңдап алған жөн — 16 немесе 25 мм2-ді ма? Бұл
жағдай да 25 мм2 ұсыну қажет.
Үшфазалы жүйе үшін үш жүрекше қолданылады. Олардың әрқайсысы жеке
бір констукцияны (үшфазалы трансформатор) береді. Бір және үшфазалы
трансформатордың үшфаза орамдары жұлдызша немесе үшбұрышты байланысуы
мүмкін. Әдетте әртүрлі кернеу орамдары әртүрде қосылады: бірі – жұлдызша
болып, екіншілері – үшбұрыш болып. Трансформаторлар "электр машиналар"
пәннінде толық оқытылады.
Жеке орамның орамалар санын өзгерте отырып сәйкес кернеулерді
өзгертуге болады. Көрсетілгендей, ол үшін орамдарда арнайы тармақтар
жасалады. Бұл тармақтарды РПН (жүктемені реттеу) трансформаторларындағы
жүктемемен немесе ПБВ (қоздырусыз қайта қосылу) трансформаторларындағы
жүктемемен өзгертуге болады. Кернеу өзгерту түрлерінің бірі тағыда реттеу
трансформаторлары РТ болып табылады, олар негізгі кернеумен қосылатын
сомаланатын қосымша ЭҚК-ті тудырады.
Күрделі тұйықталған желілерде осы желілердің біртексіздігінен, яғни
XR≠const болған кезде қуаттың шығынын жоғарлатуды тудырушы үлкен
теңестіру токтары пайда болады.
РТ-мен құралатын кері ЭҚК контурда теңестіру токтарын жүктейді. Бұл
трансформаторлардың қосымша орамдары тізбектей негізгі
трансформаторлардың орамдарымен немесе желіге қосыла алады. Егер
трансформаторлар желіге қосылса, онда ол сызықты реттегіш – ЛР деп
аталады.
Реттеуші трансформаторлардың алғашқы орамдары негізгі трансформатор
орамдарының біреуінің кернеуімен (әдетте төменгі кернеу) немесе желі
кернеумен қоректенеді.
РТ-ң екінші орамының қосымша ЭҚК фаза бойынша негізгі кернеуімен

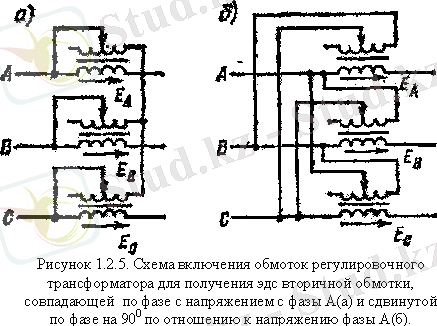

сәйкес келуі мүмкін. Тек мәнін өзгерте отырып – бойлық ретте (сурет 1.1а)
немесе фаза бойымен 90°-қа жылжуы мүмкін — көлденең реттеу (сурет 1.1б).
Бұл РТ-ң бірінші ормасын сол немесе өзге фазалар кернеуіне қосқанда
жүзеге асады. Сонда, ЛР екінші орамасының ЭҚК алу үшін, фаза бойынша А
фазасының кернеуіне дәл келетін және осы фазаға тізбектеп қосылған,
бірнеше орам А фазасының фазалық кернеуіне қосылуы қажет. А фазасының
кернеуіне қатысты 90°-қа жылжытылған және осы фазаға тізбектей қосылған
ЛР екінші орамының ЭҚК алу үшін бірінші орам ВС-ң сызықты кернеуіне
қосылуы қажет.
Еа, Ев, Ес ЭҚК мәндері бірінші орамының орама сандарының өзгеруімен
реттеледі. Қажет кезде бұл ЭҚК-р тек мәндері бойынша ғана емес, бірінші
орамның полярлық өзгерте отырып таңбасы бойынша да өзгере алады. Зерттеу
жұмыстары көрсеткендей, кейде кернеулері 330—750 кВ тұйықталған желілерде
бойлық көлденең реттелетін вольтты қосқыш трансформаторды (ВДТ) байланыс
автотрансформаторларының бейтарап орнату орынды.

1.2 ЭЛЕКТРЛІК ЖҮКТЕМЕЛЕРДІҢ ТІЗІМІ
Кесте 1.1

Электрқабылдағыштар Саны Бір элқаб.Жалпы
№ атаулары қуаты, қуат Ки cos φ tg φ
кВт кВт
1 Сорап қондырғысы 8 55 440 0,7 0,8 0,75
2 Желдеткіш қондырғысы 6 15 90 0,7 0,8 0,75
3 Бетон арластырғыш агрегат 12 14 168 0,7 0,8 0,75
4 Көпірлі жүк көтергіш 4 30 120 0,1 0,5 1,73
5 Роликті тасымалдауыш 8 10 80 0,55 0,75 0,88
6 Кедергі пеші 6 35 210 0,8 0,95 0,33
7 Ажарлау білдегі 4 3 12 0,14 0,5 1,73
8 Бұраманы кесу білдегі 4 15 60 0,14 0,5 1,73
9 Компрессорлы қондырғы 6 28 168 0,65 0,8 0,75
10 Таспалы конвейер 2 35 70 0,55 0,75 0,88

1.3 ЭЛЕКТРЛІК ЖҮКТЕМЕЛЕРДІ ЕСЕПТЕУ
Кесте 1.2
Секция 1 Келтірілген Секция 2
қуат, кВт
ШМА -1 ШМА - 2
Сорап қондырғысы 220 220 Сорап қондырғысы
55х4 55х4
Желдеткіш қондырғысы 45 45 Желдеткіш қондырғысы
15х3 15х3
Бетон арластырғыш агрегат 84 84 Бетон арластырғыш агрегат
14х6 14х6
Көпірлі жүк көтергіш 60 60 Көпірлі жүк көтергіш
30х2 30х2
Роликті тасымалдауыш 40 40 Роликті тасымалдауыш
10х4 10х4
Кедергі пеші 105 105 Кедергі пеші

35х3 35х3
Ажарлау білдегі 6 6 Ажарлау білдегі
3х2
3х2
Бұраманы кесу білдегі 30 30 Бұраманы кесу білдегі
15х2 15х2
Компрессорлы қондырғысы 84 84 Компрессорлы қондырғысы
28х3 28х3
Таспалы конвейер 35 35 Таспалы конвейер
35х1 35х1
ШМА -1 бойынша барлығы 709 709 ШМА -2 бойынша барлығы

Күштік жүктемелерді есептеуде күштік тораптың барлық элементеріндегі
электрлік жүктемелерді дұрыс анықтау өте маңызды. Жүктемені жоғарлатып
жіберу өткізгіш материалдардың үстемше жұмсалуына, құрылыстың қымбатқа
түсуіне әкеліп соқтырса, жүктемені төмендетіп жіберу – электрлік тораптың
жіберу қабілетінің төмендеуіне және күштік жабдықтардың қалыпты жұмыс
істеуін қамтамасыз етуге мүмкіншілік бермейді.
Электрлік жүктемелерді есептеу математикалық статистика мен
мүмкіншілік теориясы әдістерін қолданумен орындалған тәжірибелік
мәліметтерге негізделінеді.
Есептеуді әрбір электрқабылдағыштың, оның технологиялық үдірісіне
тәуелсіз, номинальды қуатын анықтаудан басталады, содан соң оның ең
жүктелген смен ішінде жұмсалған қуатының орташа қуатын және өндірістік
бөлімнің, цехтің, зауыдтың немесе объектінің максимальды қуатын
анықтайды.
Номинальды қуат – бұл жұмысты атқаратын пайдалы қуат. Ол
электрқондырғылардың, электрқозғалтқыштардың, кедергі пештерінің,
реактивтті пештердің, күштік және пештік трансформаторлардың паспорттық
мәліметтерінде көрсетіледі.
Жоғарыда берілген тұтынушылар кестесіне сәйкесті жүктемелерді
есептеуді жүргіземіз:

ШМА-1 бойынша
1. Смендік активті және реактивті қуатты анықтаймыз:
1. Сорап қондырғысы: Рном=55 кВт; Ки=0,7; cosφ=0,8; tgφ=0,75
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=55·0,7=38,5 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=38,5·0,75=28,8 кВар
2. Желдеткіш қондырғысы: Рном=15 кВт; Ки=0,7; cosφ=0,8; tgφ=0,75
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=15·0,7=10,5 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=10,5·0,75=7,8 кВар
3. Бетон арластырғыш агрегат: Рном=14 кВт; Ки=0,7; cosφ=0,8; tgφ=0,75
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=14·0,7=9,8 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=9,8·0,75=7,4 кВар
4. Көпірлі жүк көтергіш: Рном=30 кВт; Ки=0,1; cosφ=0,5; tgφ=1,73
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=30·0,1=3 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=3·1,73=5,2 кВар
5. Роликті тасымалдауыш: Рном=10 кВт; Ки=0,55; cosφ=0,75; tgφ=0,88
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=10·0,55=5,5 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=5,5·0,88=4,8 кВар

6. Кедергі пеші: Рном=35 кВт; Ки=0,8; cosφ=0,95; tgφ=0,33
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=35·0,8=28 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=28·0,33=9,3 кВар
7. Ажарлау білдегі: Рном=3 кВт; Ки=0,14; cosφ=0,5; tgφ=1,73
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=3·0,14=0,42 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=0,42·1,73=0,7 кВар
8. Бұраманы кесу білдегі: Рном=15 кВт; Ки=0,14; cosφ=0,5; tgφ=1,73
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=5·0,14=2,1кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=2,1·1,73=3,6 кВар
9. Компрессорлы қондырғы: Рном=28 кВт; Ки=0,65; cosφ=0,8; tgφ=0,75
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=28·0,65=18,2 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=18,2·0,75=13,65 кВар
10. Таспалы конвейер: Рном=35 кВт; Ки=0,55; cosφ=0,75; tgφ=0,88
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=35·0,55=19,3 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=19,3·0,88=17 кВар

2. Толық смендік активті және реактивті қуаттарды анықтаймыз:
∑Pсм=38,5+10,5+9,8+3+5,5+28+0,42+2, 1+18,2+19,3=135,32 кВт
∑Qсм=28,8+7,8+7,4+5,2+4,8+9,3+0,7+3 ,6+13,65+17=98,25 кВар
3. Максимальды жүктеме тоғы:
Pном макс1 2 =552=27,5 кВт
Pn'=55+55+55+55+30+30+35+35+35+28+2 8+28+35=504
n =30; n' =13; n* = n' n =1330=0,43
P*= Pn' Pном = 504709=0,7
2.14. кестесінен (1-Ә,57бет) электрқабылдағыштардың салыстырмалы
эффективті саның анықтаймыз:
n*э=ƒ (n* ; P*)=0,76
nэ=n*э · n =0,76·30=22,8 nэ=23 дана
4. Орташа пайдалану коэффициентін анықтаймыз:
n n
Ки.с = ∑Рсм ∑Рном= 135,32709=0,2
1 1
5. Максимум коэффициентін анықтаймыз (2.13 кесте, 1-Ә,54бет)
Кмах=ƒ(nэ; Ки)=1,4
6. Активті және реактивті максимальды қуатты анықтаймыз:
Рмакс=Кмакс∙Рсм
Рмакс=1,4∙135,32=189,4кВт
nэ10 болғанда Qмакс=1,1Qсм
Qмакс=1,1∙98,25=108,1кВар
7. Максимальды толық қуатты анықтаймыз:
Sмакс=√Рмакс2+Qмакс2
Sмакс=√189,42+108,12=218,1 кВА
8. Максимальды жүктеме тоғы:
Iмакс=Sмакс(√3∙Uном)
Uном=0,38
Iмакс=218,1(1,73∙0,38)=331,7 А

ШМА-2 бойынша
1. Смендік активті және реактивті қуатты анықтаймыз:
1. Сорап қондырғысы: Рном=55 кВт; Ки=0,7; cosφ=0,8; tgφ=0,75
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=55·0,7=38,5 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=38,5·0,75=28,8 кВар
2. Желдеткіш қондырғысы: Рном=15 кВт; Ки=0,7; cosφ=0,8; tgφ=0,75
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=15·0,7=10,5 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=10,5·0,75=7,8 кВар
3. Бетон арластырғыш агрегат: Рном=14 кВт; Ки=0,7; cosφ=0,8; tgφ=0,75
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=14·0,7=9,8 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=9,8·0,75=7,4 кВар
4. Көпірлі жүк көтергіш: Рном=30 кВт; Ки=0,1; cosφ=0,5; tgφ=1,73
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=30·0,1=3 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=3·1,73=5,2 кВар
5. Роликті тасымалдауыш: Рном=10 кВт; Ки=0,55; cosφ=0,75; tgφ=0,88
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=10·0,55=5,5 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=5,5·0,88=4,8 кВар

6. Кедергі пеші: Рном=35 кВт; Ки=0,8; cosφ=0,95; tgφ=0,33
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=35·0,8=28 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=28·0,33=9,3 кВар
7. Ажарлау білдегі: Рном=3 кВт; Ки=0,14; cosφ=0,5; tgφ=1,73
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=3·0,14=0,42 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=0,42·1,73=0,7 кВар
8. Бұраманы кесу білдегі: Рном=15 кВт; Ки=0,14; cosφ=0,5; tgφ=1,73
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=5·0,14=2,1кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=2,1·1,73=3,6 кВар
9. Компрессорлы қондырғы: Рном=28 кВт; Ки=0,65; cosφ=0,8; tgφ=0,75
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=28·0,65=18,2 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=18,2·0,75=13,65 кВар
10. Таспалы конвейер: Рном=35 кВт; Ки=0,55; cosφ=0,75; tgφ=0,88
Смендік активті қуатты анықтаймыз:
Pсм= Pном· Ки=35·0,55=19,3 кВт
Смендік реативті қуатты анықтаймыз:
Qсм= Pсм·tgφ=19,3·0,88=17 кВар

2. Толық смендік активті және реактивті қуаттарды анықтаймыз:
∑Pсм=38,5+10,5+9,8+3+5,5+28+0,42+2, 1+18,2+19,3=135,32 кВт
∑Qсм=28,8+7,8+7,4+5,2+4,8+9,3+0,7+3 ,6+13,65+17=98,25 кВар
3. Максимальды жүктеме тоғы:
Pном макс1 2 =552=27,5 кВт
Pn'=55+55+55+55+30+30+35+35+35+28+2 8+28+35=504
n =30; n' =13; n* = n' n =1330=0,43
P*= Pn' Pном = 504709=0,7
2.14. кестесінен (1-Ә,57бет) электрқабылдағыштардың салыстырмалы
эффективті саның анықтаймыз:
n*э=ƒ (n* ; P*)=0,76
nэ=n*э · n =0,76·30=22,8 nэ=23 дана
4. Орташа пайдалану коэффициентін анықтаймыз:
n n
Ки.с = ∑Рсм ∑Рном= 135,32709=0,2
1 1
5. Максимум коэффициентін анықтаймыз (2.13 кесте, 1-Ә,54бет)
Кмах=ƒ(nэ; Ки)=1,4
6. Активті және реактивті максимальды қуатты анықтаймыз:
Рмакс=Кмакс∙Рсм
Рмакс=1,4∙135,32=189,4кВт
nэ10 болғанда Qмакс=1,1Qсм
Qмакс=1,1∙98,25=108,1кВар
7. Максимальды толық қуатты анықтаймыз:
Sмакс=√Рмакс2+Qмакс2
Sмакс=√189,42+108,12=218,1 кВА
8. Максимальды жүктеме тоғы:
Iмакс=Sмакс(√3∙Uном)
Uном=0,38
Iмакс=218,1(1,73∙0,38)=331,7 А

1.4 ЭЛЕКТРЛІК ЖАРЫҚТАНДЫРУ ЕСЕБІ
А = 48 м
В = 30 м
Н = 8 м
S = 1440 м
Биіктікті есептеу
Hp = H – hc – Hp = 8 – 1 – 1,5 = 5,5 м
Мұндағы Нp-жұмыс бетінін биіктігі;
һc- жарық шамының салбырау биіктігі.
Бөлімше ЛБ люминицентті жарық жарық шамдарымен жарық тандырады
ПВЛМ 2 х 40 Вт
Еmin – 300 лк
Шағылысу коэффиценті
ρn = 50%; ρc = 30%; ρρ = 10%
К3-1,5 люминицентті шамдар үшін жоғарыда келтірілген берілгендерге
байланыста кесте бойынша 5
– 42 (ә4) ортақ бір қалыпты жарықтандыруда меншікті қуат
мағынасы 100 лк
Ру.д.100 л.к.= 3,9 Втм2
Біздің жағдайда Еmin=300 лк, сонда
Ру.д.300 л.к.= Ру.д.100 л.к. ∙ Emin100 = 3,9 ∙ 300100 = 11.7 Втм2
Жарық шамдар саны
N = Ру.д. ∙ SPжаp=11,7*14402*40 = 1684880=210,6
N = 210 дана
Барлық жарық шамдарының қондырылған қуаты
Рн.ж = 210 ∙ 2 ∙ 40 =16800 Вт=16,8 кВт
Есептеулі жарықтандыру жүктемесі
Рм.ж.= Ku Рнж= 0,85 ∙ 16,8 =14,3 кВт
Qм.ж.= Рм.ж.∙ tgφ = 14,3 ∙ 0,33 = 4,7 кВар

Апаттық жарықтандыруды есептеу
Еап = 0,1 лк
Еmin жұм = 300 лк
S = 1440 м2
Еan = 0,1 ∙ 300 = 30 лк
Апаттық жарықтандырудың меншікті қуаты
Ру.д.30 л.к.= Ру.д.300 л.к.= 11,7 = 1,17 Втм2
N== = 21,1 N = 21 дана
Апаттық жарықтандырудың қондырылған қуаты
Pн.ж. = N ∙ Pжар = 21 ∙ 2 ∙ 40 = 1680 Вт=1,68 кВт
Есептелген аппаттық жарықтандыру қуаты Ku -1 аппаттық жарықтандыру үшін

Рн.ж.ап = Рнж ∙ Ku = 1,68 ∙ 1 = 1,68 кВт
Qн.ап. = Рн.ж.ап. ∙ tgφ = 1,68∙ 0,33 = 0,55 кВар
Ортақ жарықтандыру жүктемесі
∑ Pн.ж.= Рн.жум. + Рн.ап = 1,68+1,68= 3,36 кВт
∑ Qнж = Qм.ж.жум + Qм.ап = 4,7 + 0,55=5,25
Sмж === 6,3 кВА
Uн=0,38
Iнж = SмжUn = 6,3∙ 0,38 = 9,6 А

Шығындарды есептей отырып трансформатордың есептеулі қуатын анықтаймыз.
∆Рт = 0,02∙S тк = 0,02 ∙ 442,5=8,85 кВт
∆Qт = 0,1∙Sтк = 0,1∙442,5=44,25 кВар
∆Sт = == 45,1 кВА
Sт≥Sр=0,7∙ (Sм(ЖК))=0,7·487,6=341,32

ТМ – 400 – 100,4 типті трансформатор таңдаймыз
Rт = 5,6 Ом
Pб.ж.= 0,95 кВт
Xт = 14,9 Ом
Pк.т.= 5,5 кВт
Zт = 15,9 Ом
Uк.т. = 4,5 %
Z= 195 Ом ί б.ж.= 2,1 %
К3== =0,5
1.5 КОМПЕНСАЦИЯЛАУ ҚҰРЫЛҒЫЛАРЫН ЕСЕПТЕУ
Электр желілеріндегі реактивті қуат шамасы қуат коэффициентіне
тәуелді. Оны табиғи жолмен көтеру үшін келесі шараларды қолданады:
1.Қуатын дұрыс таңдап алу.
2.Аз жүктелген двигательдердің кернеуін төмен түсіру.
3.Жұмыс жасап тұрған двигательдерді шектеу.
4.Электрдвигательдерді қуат мен типін дұрыс таңдау.
5.Электрдвигательдеріне өте сапалы жөндеу жұмыстарын жүргізу
Қуат коэффициентін едәуір көтеру табиғи жолмен мүмкін емес, сондықтан
реактивті қуатты компенсациялау үшін табиғи шараларға қосымша жасанды
әдістері де қолданылады.
Жасанды компенсациялау ретінде комплекті конденсаторлық
қондырғыларды қолданады. Жобаның экономикалық тұрғысынан қарайтын болсақ
реактивті қуатты компенсациялауға көп қолданылатын әдісті қабылдаймыз.
Кесте 1.3
Параметрлері Cosφ tgφ Pм,кВт Qм,кВар Sм,кВА
Барлығы Т.К. жағында 0,8 0,7 382,2 221,45 442,5

Компенсациялау құрылғысының есептеулі қуатын анықтаймыз
Qкр=αРм(tgφ-tgφk)=0.9·382,2·(0.7-0. 28)=144,5
cosφk=0,8 болғанда tgφk=0,28
2хУК2-0,38-100 компенсациялау құрылғысын таңдаймыз, баспалдақты реттелуі
2х50 кВар, біреуден әр секцияға
tgφk және cosφk нақты мағыналарын реактивтті қуатты компенсациялаудан соң
анықтаймыз
tgφн= tgφ·(Qк·стαРм)=0,7∙(2·500,9·382,2 )=0,2
cosφн= 0,95

Параметрлері cosφ tgφ Pм квт Qм ква Sм ква
Барлығы К.Қ. Т.К. жағында 0,8 0,7 382,2 221,45 442,5
К.Қ. 2х50
Барлығы КҚ ТК жағында 0,95 0,2 382,2 121,45 401,1
Шығындар 8,1 40,9 41,7
Барлығы КҚ ЖК жағында 390,3 162,35 442,8

Кесте 1.4

1.6 ТРАНСФОРМАТОРЛАРДЫҢ ҚУАТЫН ЖӘНЕ САНЫН ЕСЕПТЕУ

Шығындарды есептей отырып трансформатордың есептеулі қуатын анықтаймыз.

∆Рт = 0,02 S тк = 0,02 ∙ 401,1 = 8,1 кВт
∆Qт = 0,1 Sтк = 0,1 ∙ 401,1 = 40,9 кВар
∆Sт = == 41,7 кВА
Sр = 0,7 Sжк = 0,7 ∙ 442,8 = 309,9

ТМ – 400 – 100,4 типті трансформатор таңдаймыз
Rт = 5,6 Ом
Pб.ж.= 0,95 кВт
Xт = 14,9 Ом
Pк.т.= 5,5 кВт
Zт = 15,9 Ом
Uк.т. = 4,5 %
Z= 195 Ом ί б.ж.= 2,1
%
К3== =0,5
1.7 ҚОРҒАУ АППАРАТТАРЫН ТАҢДАУ
Электр қондырғы құрылғыларының ережелеріне (ЭҚҚЕ-ПУЭ) сәйкес бөлме
ішінде төселген ашық оқшауланбаған күштік және жарықтандыру желілерін
асқын жүктемеден қорғау, технологиялық процестер жағдайында немесе
режимдерде жұмыс жасау кезінде болатын ұзақ аса жүктелуден күштік
желілерді қорғау, жарылыстан қауіпті немесе технологиялық процесстер
жағдайында немесе жұмыс режимінде желілерді сыртқы жарылысқа қауіпті
жабдықтардан тәуелсіз қорғау қарастырылған.
Кернеуі 1кВ-қа дейінгі электр желілерін қорғау үшін балқымалы
сақтандырғыштар, автоматты ажыратқыштар, магниттік жүргізгіштердің
жылулық релесі қолданылады.
Қысқа тұйықталу (қ.т.) токтарынан электр желілерін қорғау үшін
балқымалы сақтандырғыштар қызмет етеді. Олар өте қарапайым аппарат болып
табылады, олардың әсері балқымалы ендірмесінің күйіп кетуіне негізделген.
Сақтандырғыштар токты шектейтін аппарат болып табылады, сондықтан оларда
доға маңындағы кеңістікпен қамтамасыз етілген және ажыратуы сондай
жылдам, үлкен ток еселігінде сақтандырғыштағы ток шекті мәніне дейін
жетіп үлгірмейді.
Магниттік жүргізгіштер негізінен қуаты 100 кВт-қа дейінгі
қысқатұйықталған роторлы асинхронды двигательді алыстан басқаруға, желіге
тікелей қосу арқылы двигательді іске қосуға және тоқтатуға, реверстеуге
арналған. Жылулық релесі арқылы орындалған жүргізгіштер басқарылатын
электрдвигательдерін асқын жүктемеден қорғауға арналған. Магниттік
жүргізгіштер тура жүрісті магниттік жүйесі бар үш полюсті айнымалы ток
контакторларынан, қосымша салынған электрдвигательдер екі фаза тізбегіне
тізбектей қосылған екі жылу қорғанысы тұрады.
Автоматты ажыоратқыштар қалыпты емес режимде (қ.т. мен асқын жүктелу)
электр тізбегін автоматты ажыратуға, қалыпты режимде аз кездесетін
оперативті қосуға (сағатына 3-5 рет), сондай-ақ рұқсат етілмейтін кернеу
түсуін болдырмауға арналған. Автоматты ажыратқышта қ.т. тогынан қорғау
үшін лезде әсер ететін электромагниттік расципитель қолданылады. Жылулық
(кәдімгі биметалдық) расципитель биметалды пластиналарының иілуі
арқасында асқын жүктелуден қорғауға арналған. Минималды кернеу
расципителі желідегі кернеу рұқсат етілмеген мәніне дейін түсіп кеткенде
(30-50%) әсерге келеді. Мұндай расципительдер қоректену көзіне
өздігінен қайта қосылуын болдырмайтын өздігінен қосылатын
электрдвигательдер үшін де қолданады.
1.ТҚ үшін кіріс автоматын және қорғау желісін таңдау.
IT === 571,4 A
Iн.а. ≥ Iнр
Iн.р. ≥ Iт = 571,4 А
ВА 51-39 типті автомат тандаймыз
Uн.а. = 380В
Iн.а. = 630А
Iн.р. = 630А
Іу(н) = 1,25 Iн.р
Іу(кз) = 10Iн.р
Іажыр = 35 кА
Берілгендерді анықтап, ҚА қатысты АВВГ типті өткізгішті таңдаймыз.
Ірұқ ≥ Кқор. Іу(н) = 1,25 ∙ 630 = 787,5 А
мұндағы Кқор. =1.
АВВГ – 3х (3х185) Ірұқ = 3∙270
[5. с.100] бойынша

ШМА-1 үшін қорғау аппарат және қоректеу желісін тандаймыз
Iн =331,7 А
Iн.а. ≥ Iнр
ВА 51-39 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 630 А
Iн.р. = 400 А
Іу(н) = 1,25 Iн.р
Іу(кз) = 10Iн.р
Іажыр = 35 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 331,7 = 2587,3
K0 ≥== 6,5 K0 =7
Элқамту желісін анықтаймыз
Ірұқ ≥ Кқор. Іу(н) = 1,25 ∙ 400 =500А
АВВГ – 3х(3х95 мм2) Ірұқ = 3х170

ШРА4-630-32-УЗ таңдаймыз
Uн.ш. = 660В
Iн.ш = 400А
iд=25кА
хо=0,17 Омкм
rо=0,15Омкм
Zо=0,16 Омкм
∆Uо=8,5·10-2 Вм
Шина өткізгіш қимасы
a х b =50х5мм

ШМА-1 бойынша қоректенетін қабылдағыштар үшін:
1.Сорап қондырғысы:
Iұзақ = = = 110 A
Iн.а. ≥ Iнр
Iн.р. ≥ 1,25Іұзақ = 1,25 ∙ 110 = 137,5 А
ВА 51-33 типті автомат тандаймыз
Uн.а. = 380В
Iн.а. = 160А
Iн.р. = 160 А
Іу(н) = 1,25 Iн.р
Іу(кз) = 10 Iн.р
Іажыр = 12,5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 110 = 858
K0 ≥== 5,4 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,25 ∙ 160 = 200 А
АВВГ –3х120 мм2 Ірұқ = 200 А
2.Желдеткіш қондырғысы:
Iұзақ = = = 30 A
Iн.р. ≥ Іұзақ = 30 А
Iн.а. ≥ Iнр
Iн.р. ≥ 1,25Іұзақ = 1,25 ∙ 30 = 37,5 А
ВА 51 – 31-1 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 100 А
Iн.р. = 40 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 7 Iн.р
Іажыр = 5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 30 = 234
K0 ≥== 5,8 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 40 = 54 А
АВВГ – 3х16 мм2 Ірұқ =60 А

3.Бетон арластырғыш агрегат:
Iұзақ = = = 28 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 28 = 35 А
ВА 51 – 31-1 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 100 А
Iн.р. = 40 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 7 Iн.р
Іажыр = 5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 30 = 234
K0 ≥ = 5,8 K0 =6

Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 40 = 54 А
АВВГ – 3х16 мм2 Ірұқ =60 А

4.Көпірлі жүк көтергіш:
Iұзақ === 60 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 60 = 75 А
ВА 51Г – 31 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 100 А
Iн.р. = 80А
Іу(н) = 1,35 Iн.р
Іу(кз) = 10 Iн.р
Іажыр = 5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙60 = 468
K0 ≥==5,8 K0 = 6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 80 =108 А
АВВГ – 3х50мм2 Ірұқ =110 А

5.Роликті тасымалдауыш:
Iдән === 20A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 20 = 25 А
ВА 51 – 25 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 25 А
Iн.р. = 25 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 7 Iн.р
Іажыр = 3 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 20 = 156
K0 ≥== 6,3 K0 =7
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 25 = 33,7 А
АВВГ – 3х10мм2 Ірұқ = 42 А

6.Кедергі пеші:
Iдән === 70 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 70 = 87,5 А
ВА 52Г – 31 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 100А
Iн.р. = 100 А
Іу(н) = 1,25 Iн.р
Іу(кз) = 10 Iн.р
Іажыр = 25кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 70 = 546
K0 ≥== 5,5 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,25 ∙ 100 = 125 А
АВВГ – 3х70мм2 Ірұқ = 140 А

7.Ажарлау білдегі:
Iдән === 6 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 6 = 7,5 А
ВА 51 – 25 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 25 А
Iн.р. = 8 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 7 Iн.р
Іажыр = 2 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 6 = 46,8
K0 ≥== 5,8 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 8 = 10,8 А
АВВГ – 3х2,5мм2 Ірұқ = 19 А

8.Бұраманы кесу білдегі:
Iдән === 30 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 30= 37,5 А
ВА 52Г – 31 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. =100 А
Iн.р. = 40 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 10 Iн.р
Іажыр = 12кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 30 = 234
K0 ≥== 5,8 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 40 =54 А
АВВГ – 3х16мм2 Ірұқ = 60 А

9.Компрессорлы қондырғы:
Iдән === 56 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 56= 70А
ВА 51 – 31 – 1 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. =100 А
Iн.р. = 80 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 10 Iн.р
Іажыр = 5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 56 = 436,8
K0 ≥== 5,5 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 80 =108 А
АВВГ – 3х50мм2 Ірұқ = 110 А

10.Таспалы конвейер:
Iдән === 70 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 70 = 87,5 А
ВА 52Г – 31 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 100А
Iн.р. = 100 А
Іу(н) = 1,25 Iн.р
Іу(кз) = 10 Iн.р
Іажыр = 25кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 70 = 546
K0 ≥ = 5,5 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,25 ∙ 100 =125 А
АВВГ – 3х70мм2 Ірұқ = 140 А
ШМА-2 бойынша қоректенетін қабылдағыштар үшін:
1.Сорап қондырғысы:
Iұзақ = = = 110 A
Iн.а. ≥ Iнр
Iн.р. ≥ 1,25Іұзақ = 1,25 ∙ 110 = 137,5 А
ВА 51-33 типті автомат тандаймыз
Uн.а. = 380В
Iн.а. = 160А
Iн.р. = 160 А
Іу(н) = 1,25 Iн.р
Іу(кз) = 10 Iн.р
Іажыр = 12,5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 110 = 858
K0 ≥== 5,4 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,25 ∙ 160 = 200 А
АВВГ –3х120 мм2 Ірұқ = 200 А
2.Желдеткіш қондырғысы:
Iұзақ = = = 30 A
Iн.р. ≥ Іұзақ = 30 А
Iн.а. ≥ Iнр
Iн.р. ≥ 1,25Іұзақ = 1,25 ∙ 30 = 37,5 А
ВА 51 – 31-1 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 100 А
Iн.р. = 40 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 7 Iн.р
Іажыр = 5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 30 = 234
K0 ≥== 5,8 K0 =6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 40 = 54 А
АВВГ – 3х16 мм2 Ірұқ =60 А

3.Бетон арластырғыш агрегат:
Iұзақ = = = 28 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 28 = 35 А
ВА 51 – 31-1 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 100 А
Iн.р. = 40 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 7 Iн.р
Іажыр = 5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙ 30 = 234
K0 ≥ = 5,8 K0 =6

Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 40 = 54 А
АВВГ – 3х16 мм2 Ірұқ =60 А

4.Көпірлі жүк көтергіш:
Iұзақ === 60 A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 60 = 75 А
ВА 51Г – 31 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 100 А
Iн.р. = 80А
Іу(н) = 1,35 Iн.р
Іу(кз) = 10 Iн.р
Іажыр = 5 кА
І0 ≥ 1,2 Іп = 1,2 ∙ 6,5 ∙60 = 468
K0 ≥==5,8 K0 = 6
Электр қамту желісін таңдаймыз.
Ірұқ ≥ Кқор. Іу(н)
АВВГ типті кабель таңдаймыз. мұндағы Кқор. =1.
Ірұқ ≥ Кқор. Іу(н) = 1,35 ∙ 80 =108 А
АВВГ – 3х50мм2 Ірұқ =110 А

5.Роликті тасымалдауыш:
Iдән === 20A
Iн.а. ≥ Iнр
Iн.р. ≥1,25 Іұзақ =1,25 ∙ 20 = 25 А
ВА 51 – 25 типті автомат тандаймыз
Uн.а. = 380 В
Iн.а. = 25 А
Iн.р. = 25 А
Іу(н) = 1,35 Iн.р
Іу(кз) = 7 Iн.р
... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
