AUTOCAD программасын iске қосу және оның жұмыс ортасы
Ақпараттану және ақпараттық технологиялар институты
Курстық жұмыс
Тақырыбы:
AUTOCAD 2000
Жетекшi:Шайғұлова А ... .
Норма бақылаушы: Шайғұлова А ... .
Студент:
Мамандығы: 370140
Тобы: ИВТ-01-3к
Алматы-2002
Курстық жұмысты орындауға тапсырма
Студент: Мұқанова А.
Тақырыбы: AUTOCAD 2000
Аяқталған жұмысты тапсыру уақыты:
Жұмыс барысында қолданылатын бастапқы мәлiметтер
(Мазмұны, жұмысты сипаттайтын негiзгi бөлiм, қорытынды)
Сызба материалдар саны:
Жұмыс жетекшiсi: Шайғұлова А. ...
Тапсырманы орындауға қабылдап алған
Студент Мұқанова А. А.
“13” ақпан 2004 ж.
Мазмұны:
Кiрiспе 3
1.2. AUTOCAD программасын iске қосу және оның жұмыс ортасы. 4
AUTOCAD жүйесiндегi сызба. 6
2. Жүйелiк ортаны баптау. 7
2.1.Түрлi салымдармен жұмыс. 7
2.2. Жұмыс ортасын дайындауда пайдаланылатын AUTOCAD жүйесiнiн
командалары. 9
Кiрiспе
AUTOCAD жүйесi 80-iншi жылдардың басында AUTDESK фирмасымен
қарастырылып, сол кездегi PC XT, PC AT дербес компьютерлерiне арналған
болатын. 90-ыншы жылдардың соңына дейiн бұл программа дамытылып, жаңарып
отырды. 1999 жылы программаның 15-iншi версиясы шығып оған 2000-ыншы нөмiр
берiлдi. AUTOCAD 2000 программасы AUTOCAD 14 автоматты проекциялау
жүйесiнiң жетiлдiрiлген түрi болып табылады. Бұл программа конструкторлық
құжаттарды, соның iшiнде әр түрлi стандарттарға сәйкес құжаттарды жасауға
мүмкiндiк бередi. Сызбаларды тез, әрi оңай жасау, оларды тез түрлендiру
және өңдеу мүмкiндiктерi қолмен сызуға қарағанда үлкен уақыт көлемiн
үнемдейдi. AUTOCAD программасының бiрнеше сызбалармен жұмыс жасау, файлды
ашпай-ақ оның компоненттерiн қарау және көшiрумен қатар т.б. көптеген
мүмкiндiктерi бар.
1.2. AUTOCAD программасын iске қосу және оның жұмыс ортасы.
AUTOCAD 2000 жүйесiн iске қосу үшiн келесi командаларды орындау
қажет: Тапсырмалар панелiнде Пуск батырмасын басу, басты менюден
Программалар – AUTOCAD 2000 – AUTOCAD 2000 қатарларын таңдау. Бұл
кезде төмендегi басты терезе ашылады:

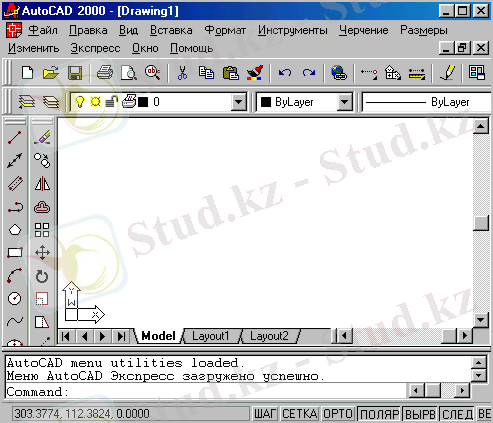

1-сурет. AUTOCAD жұмыс ортасы
Экранның орталық бөлiгi – сызба орналасатын негiзгi жұмыс аумағы
болып табылады. Экранның жоғарғы жағында file, edit, view, insert,
format, tools, draw, dimehsion, modify, window, help ашылатын меню
тiзiмiнен тұратын жол орналасқан. Графикалық экранның астында Model,
Layout 1, Layout 2 салымдарының батырмалары орналасқан. Бұл салымдар
беттерге өту үшiн қолданылады. Салымдардың сол жағындағы үшбұрышты
батырмалар салымдарды таңдауға мүмкiндiк бередi. Салымдардың оң
жағында графикалық экран үшін горизонталь айналдыру жолағы орналасқан.
Экранның төменгi жағында Command сөзiнен басталатын командалық жолдар
аумағы орналасқан. Бұл аумаққа сiздiң енгiзiлетiн командаларыңыз бен
оларға AUTOCAD жүйесiнiң жауаптары көрсетiледi. Командалық жолдар
аумағының астында режимдер жолы орналасқан. Мұнда координата санауышы
SNAP (шаг), - ПОЛЯ GRID (сетка), ORTHO (opto), POLAR (отс р), OSNAP
(привязка), OTRACK (отс-прив), LWT (вес), MODEL (модель) режимдер
батырмалары орналасқан
AUTOCAD жүйесiндегi сызба.
AUTOCAD жүйесiндегi сызба - бұл iшiнде арнайы форматтағы
графиктiк ақпарат сақталған файл (*.dwt). File менюiнде сызбаны
сақтауға, сызбаны түрлендiру үшін оны ашуға және жабуға мүмкiндiк
беретiн командалар орналасқан.
Жаңа сызба құру.
AUTOCAD жүйесiн iске қосқанда, Start up сұхбаттасу терезесi
пайда болып, ол жұмыс iстеудiң бiрнеше режимiн ұсынады.
Start from Scratch режимi жүйеде белгiленген параметрлермен жаңа
сызбаны бастауға мүмкiндiк бередi. Бұл кезде пайдаланушыға Default
Settimg тiзiмiнен өлшем бiрлiктi ғана таңдауға тура келедi.
Use a Template режимi шаблонды пайдаланып жаңа сызбаны бастауға
мүмкiндiк бередi. Кез келген сызбаны да шаблон түрiнде сақтауға
болады. Ол үшін Файл менюiнен Save Drawing as командасын таңдап, пайда
болған сұхбаттасу терезесiнде Тип файла тiзiмiнен AUTOCAD Drawing
Template File (*.dwt) жолын таңдау қажет. Содан кейiн мәтiндiк өрiсте
жаңа шаблонның атын енгiзiп, сақтау батырмасын басыңыз.
Use a Wizard режимi арнайы мастердiң орнатқан параметрлерiмен
жаңа сызбаны бастауға мүмкiндiк бередi.
Open a Drawing режимi бар сызбалармен жұмыс жасауға мүмкiндiк
бередi. Сызба файлын ашу үшін оның атын Select a File тiзiмiнен
таңдап, OK батырмасын басу қажет.
2. Жүйелiк ортаны баптау.
2.1.Түрлi салымдармен жұмыс.
AUTOCAD 2000 программасында жүйелiк ортаны Tools менюiнiң Options
командасы арқылы баптауға болады. Options сұхбаттасу терезесi 9 салымнан
тұрады. Керек салымды және баптау параметрiн таңдаған соң баптауды
жалғастырғыңыз келсе Apply батырмасын, ал баптауды аяқтағыңыз келсе ОК
батырмасын басыңыз.

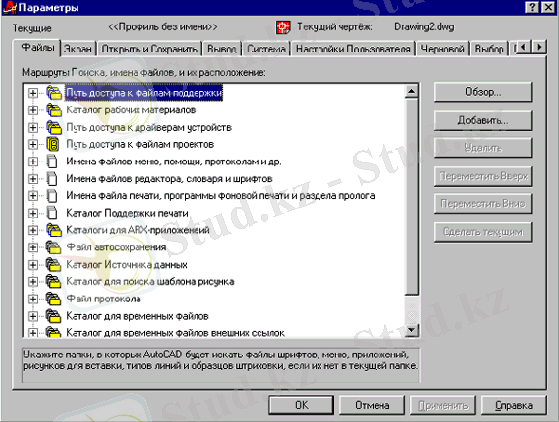

2-сурет. Жүйелiк ортаны баптау
Files салымы. Бұл салымның Search Path, File names and file locations
тiзiмiнде керек файлды, менюдi, шрифттi, блокты сызық түрiн т.б. қай
папкiден iздеу керек екенiн көрсетуге болады.
Display салымы AUTOCAD жүйесiнiң негiзгi терезесiнiң параметрлерiн
өзгертуге мүмкiндiк бередi.
Open and Save салымы сызба файлдарын ашу және сақтау операцияларын
баптауды қамтамасыз етедi.
Plotting салымы плоттердi басқару жабдықтарын баптауды, плоттер үшін
стиль таңдауды, оның конфигурациясын таңдауды және OLE объектiлерiн өңдеу
жолдарын таңдауды қамтамасыз етедi.
System салымы AUTOCAD жүйесiн баптаудың негiзгi параметрлерiн орнатуға
мүмкiндiк бередi. System салымының Current 3D Graphics Display өрiсi
ашылатын тiзiмнен және Properties батырмасынан тұрады. Бұлар жүйелiк
реквизиттердi және графиктiк дисплейдiң үшөлшемдi жүйесiнiң
конфигурациясын баптауды қамтамасыз етедi.
User Preference салымы жүйенi пайдаланушының жеке талаптарына сай
баптауға мүмкiндiк бередi.
Drafting салымы AutoSnap байланысу нүктелерiн алдын-ала қарауға және
бағалауға мүмкiндiк бередi және AutoTrack (басқа объектiнiң геометриясын
қарағанда нүктелердi анықтау мүмкiндiгiн кеңейтедi) объектiлi байланысу
режимдерiн баптауды басқарады.
Selection салымы AUTOCAD жүйесiнде объектiлердi тандау жолдарын
басқаруға мүмкiндiк бередi.
Profiles салымы пайдаланушылардың профильдерiн жасап, сақтауға
мүмкiндiк бередi.
2.2. Жұмыс ортасын дайындауда пайдаланылатын AUTOCAD жүйесiнiң
командалары.
Format, View, Tools менюлерiндегi командалар.
UNIT- өлшем бiрлiктi орнату командасы.
Қызметi: сызықтық және бұрыштық өлшемдердiң форматын және нақтылығын
орнатуға мүмкiндiк бередi.
Команданы шақыру:
Командалық жол: UNITS (Drawing Units сұхбаттасу терезесi).
Экрандық меню: Format ... жалғасы
