ЖОСПАРЫ

Кіріспе

1. Айна командасы

2. Созу командасы (Extend)

3. Кесу командасы (TRIM)

4. Үзу командасы

5. Массив командасы

Қорынтынды

Қолданылған әдебиеттер

Кіріспе

2001 жылдың маусымында AutoDesk компаниясы AutoCAD базасында вертикальды өнімдердің жаңа сызбасын ұсынды. Архитектура және құрылыс облысында құрылысты жобалауға арналған программа AutoDesk Architectural Desktop 3. 3(ADT) анонсталды: жаңа версия (ADT) -ң функционалдық мүмкіндіктерін кеңейтті.

Қысқа мерзімде Architectural Desktop 3. 3 орыс тіліндегі версияға

шықты. Программада толығымен орыс тіліндегі интерфейс бар: барлық

менюі, сұхбат терезелері және командалық қатарлары аударылған.

AutoDesk-тің архитектуралық-құрылыс программалық қамтамасыздандыруының тарихы ұзақ әрі күрделі. AutoDesk компаниясы программалық өнімдер жарысына бұрыннан қатысып келе жатыр: 1985 жылы ол AE/CADD Template қосымшасының маркетингтік жылжуын бастады. Қосымша тәуелсіз дайындаушы-Archsoft Group фирмасымен дайындалған. AutoDesk оны сатып алып, өзінің құралдарымен толықтырды: AEC Architectural V2. 5, өнім «AutoCAD AEC» деп аталды. 1990 жылы AutoDesk базалық программалық ядроны құруға кірісті.

Нарыққа бұл программаларды шығару тоқтатылды. Ақш-тағы AutoCAD AEC-ке құқықтары Archsoft Group-қа оралды. Сол кезде Коннектикуттегі кішігірім компания Cadcraft «Auto-Architect» деп аталатын архитектуралық құрылыс қосымшасын құрды. Программаны AutoDesk сертификаттандырды, ал оған DCA Engineering Software фирмасы ие болды. Ең бірінші версия DCA Auto-Architect AutoCAD R10 үшін жасалынатын болатын. Auto-Architect AE/CADD Template идеялогиясына сүйенді және біраз уақыт ASG Architectural-мен бәсекелесті. Оның атында «Softdesk»

сөзі пайда болды. SoftDesk Auto-Architect инженер-жобалаушылар арасында әйгілі болды. AutoDesk SoftDesk Auto-Architect-ке ие болды, бірақ AutoCAD R10 технолгиясына есептелген программаның идеялогиясы ескіргені анықталды. Ол 15 жыл бойы жаңаланып отырды.

1998 жылы қыркүйекте AutoCAD Architectural Desktop R1 шықты.

Архитектуралық - құрылыс жобалау процесі 3 негізгі менюден тұрды: кон- цепция, жобалау, құжаттама. AutoCAD Architectural Desktop R1, ең танымал AutoCAD R14 версиясына сәйкес құрылған.

AutoCAD cызба жұмысын автоматтандырылуының программа пакеті сызу үшін күшті құрал болып табылады. Ол сызбаның тең дәл генерациясын қамтамасыз етеді. Ол сызу барысында болған қателерді жөндеуге және ірі түзетүлерді енгізуге мүмкіндік береді.

1. Айна командасы

кез-келген деталь осіне қатысты симметриялық сызба жасау үшін Айна (Miror) командасын рационалды қолдану ғана қажет.

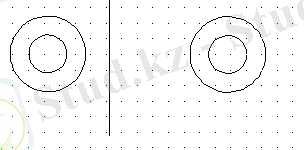

9-сурет

Command:_mirror

Компьютер айналық бейнелеу үшін объектіні ерекшелеуді талап етеді:

Select objects:

Объектілерді ерекшелегеннен кейін, объектерді көшіру үшін, осьтің 2 нүктесін көрсетіледі.

Specify first point of mirror line:

Specify second point of mirror line:

Бұл команданы орындаудың мысалы 9-суретте көрсетілген

2. Созу командасы (Extend)

Созу (Extend) командасы сызықтарды шектелу қабырғалары деп аталатын сызықтармен немесе геометриялық фигуралармен қиылысқанша, созуға арналған команда. Бұл команданы орындау екі этаптан тұрады: алдымен шектелу қабырғасы таңдалады, одан кейін олармен қиылысуға дейінгі созылатын түзулер таңдалады.

Command:_extend

Select boundary edges… шектелген қабырғасын көрсетеміз.

Select objecs: қиылысуға дейінгі созылатын түзулер таңдалады.

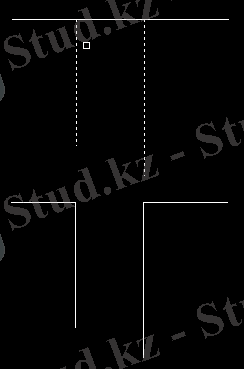

10-сурет

3. Кесу командасы (TRIM)

Кесу (TRIM) командасы көмегімен кесілетін қабырғасындағы объекттердің кесуі басталады. (11-сурет)

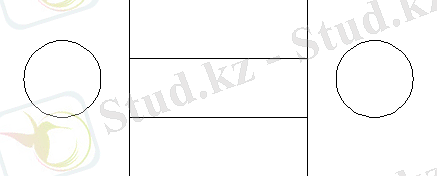

11-сурет

Command: trim

Current setting: Projection=UCS Edge=None

Select cutting edges…

Select objects: кесілетін қабырғаларды көрсетеміз. Кесілетін қабырғаларды бітіру үшін Enter батырмасын басамыз. Командалық жолда кесілетін объектіні көрсету туралы сұраныс жүре бастайды:

Select object to trim or [Project/Edge/Undo] : кесілетін объектіні көрсету.

4. Үзу командасы
