КІРІСПЕ
Зерттеу жұмысының өзектілігі. Диплом жұмысының өзектілігі электрлі
монтажды жұмыстарды ұйымдастыру, жүргізу болғандықтан, жұмыс
практикасында зонаға объект бөлген кезде, экономикалық жинақтылық, ұтымды
басшылық және электр монтаж жұмыстарына қауіпсіздік керек.
Электр қондырғысы проектісі мынадай құжаттардан тұрады:
➢ түсіндірме қолжазбадан,
➢ сметадан;
➢ спецификациядан;
➢ бағыттық есептік сызбадан;
➢ этаждық жоспардан және басқа құжаттардан тұрады.
Электрлі монтаждық жұмыс өндірісі проектісі толық және қысқартылған
толуы мүмкін. Электромонтажды жұмыс өндірісінің проектісі монтаж
басқармасының бас инженері бекітеді және оның жазбаша тәртібсіз өзгеруі
мүмкін емес.
Зерттеу жұмысының мақсаты мен міндеттері. Зерттеу жұмысының мақсатына
құрылыс және электромонтаж жұмыстарын жүргізудегі техникалық және
экономикалық жағдайларды қарастыру жатады. Басты мақсаты:
- үймереттер мен ғимараттар тұрғызуда электрлі монтажды жұмыстарды
ұйымдастыру;
- үймереттер мен ғимараттар тұрғызуда электрлі монтажды жұмыстарды
жүргізу болып табылады.
Осы және басқа да зерттеу жұмысының мақсаттарына байланысты мынадай
міндеттер алға қойылады:
➢ электрлі монтажды жұмыстарды ұйымдастырудың мәнін ашу;
➢ блокка кабельді орналастыру
➢ науаға және тірек конструкциясына кабель ораналастыру;
➢ электрлі монтажды жұмыстардың индустрияландыруын қарастыру;
➢ электр беру желілерінің тіректері т.б. мәселелер болып
табылады.
Электрлі монтажды жұмыстардың ұзақтығын қысқарту; көптеу монтаждық
механизмдерді, саймандарды және әдістерді көптеу рационалды және
загрузканың көптеу биік дәрежесімен пайдалану персоналды еңбек көлемді
монтажды жұмыс орнынан босатып, монтаж объектісінің кішкентай ыңғайлы
орынға апару; электромонтаждық ұйымның және оның көмектес бөлімдерінің
қолда бары материалдық ресурстарын толықтау пайдалану; электромонтажды
жұмыстардың қазіргі бағасын төмендетуге ұрыну.
Зерттеу жұмысының құрылымы. Диплом жұмысы кіріспеден, екі бөлімнен,
қорытындыдан және пайдаланылған әдебиеттерден тұрады.

1. ЭЛЕКТРЛІ МОНТАЖДЫ ЖҰМЫСТАРДЫ ҰЙЫМДАСТЫРУ
1.1 Электрлі монтажды жұмыстарды ұйымдастырудың мәні

Электрлі монтажды жұмыстарды ұйымдастыру барысына тоқталатын болсақ,
жақсы және ойластырылып ұйымдастырылған электрлі монтажды жұмыстар еңбек
өндірісінің негізгі шарттарын көтеру және өндірісті көтеруге, жұмыс
өндірісінің уақытын қысқартуға және олардың бағасын азайтуға бірден-бір
мүмкіндік берді. Үлкен объектілердегі электрлі монтажды жұмыстарды табысты
ұйымдастыру электр монтажды жұмыстар өндірісінің нәтижесіне жетуі болып
табылады. Ірі объектілердегі электрлі монтажды жұмыс өндірісі проектісі
ауыр электр жабдықтарымен проекті ұйымдастырылуымен жетілдіріледі, ал
кішкене объектіде - өндірістік және проектілік электр монтажды ұйымдастыру
бөлімі болады. Типтік проект бойынша тұрғызылған объектілер типтік ППЭР
құрылады. ППЭР ірі объектілер үшін (машина жасау зауыты, металлургия
комбинаты, т.б.) зауыты үш бөлімнен тұрады:
Бірінші бөлім – түсіндірме жазба мыналардан тұрады:
- тұрғызылатын объекті монтажы;
- мінездеме, қысқаша суреттеу және технологиялық процесс схемасы;
- уақытша және тұрақты ғимараттар аралығы кіргізілген Бас жоспар,
сондай – ақ электр жабдықтары схемалары;
- заказ берушінің келісімімен берілген сызбалар бен сметалар тізімі;
- негізгі техникалық – экономикалық көрсеткіштер, яғни онда электрлі
монтаждау және монтажды-дайындық жұмыстары;
- талаптарғ яғни жұмысты ұйымдастыру барысындағы проект негіздері.
Екінші бөлімі: әдістерді суреттеу және құрылыс алаңында өндірістік
жұмысты ұйымдастыру тәртібі, жекеше айтқанда:
- -монтаж жұмыстарын жүргізу әдістері;
- әр түрлі механизмдер қолдану мен электромонтажниктердің еңбек
өнімдерін көтеруге бейімделуге ұсыну;
- өндірістің монтаждау жұмысын қауіпсіздік шаралары мен қамтамасыз
ету;
- электромонтажниктердің жұмыстарының келісілген жұмыс тәртібі;
Үшінші бөлімі мыналарды құрайды:
- электромонтаждық материалдар мен бұйымдардың спецификалық тізімі;
- механизм және құрал – жабдықтар тізімі.
Электрлі монтаждық жұмыс өндірісі проектісі толық және қысқартылған
толуы мүмкін. Электромонтажды жұмыс өндірісінің проектісі монтаж
басқармасының бас инженері бекітеді және оның жазбаша тәртібсіз өзгеруі
мүмкін емес.
Үлкен ғимараттар объектісінің электрлі жабдықты монтаждау техникалық
жағынан қиын жағдайда, зональдық жүйе қолданылады. Ол үшін барлық объект
монтаждық зонаға көңіл бөледі. Кез-келген зона белгіленген комплекс жұмысын
орындайды.
Электромонтажды жұмыстарды жүргізу практикасында зонаға объект бөлген
кезде, экономикалық жинақтылық, ұтымды басшылық және электр монтаж
жұмыстарына қауіпсіздік керек.
Электр қондырғысы проектісі түсіндірме қолжазбадан, сметадан,
спецификациядан, бағыттық есептік сызбадан, этаждық жоспардан және басқа
құжаттардан тұрады.
Смета – қаржыландыратын және орындалған электр монтаждық жұмыстардың
базасын көрсететін құжат болып табылады.

1.2 Блокка кабельді орналастыру
Кабельді блок дегеніміз – жерге тұрғызылған қондырғыш, қорғаныс үшін
орналастырылған кабельдердің механикалық зақымдануынан сақтайды. Блок
әдетте бірнеше трубалардан, яғни асбест цементтік, керамикалық немесе темір
бетон элементтерінен тұрады.
Блокқа кабельдік линияны орналастыру барысында, олар жұмыс орнына
әкелініп, кабельдік трассаның бойына орналастыру керек. Темір бетондық

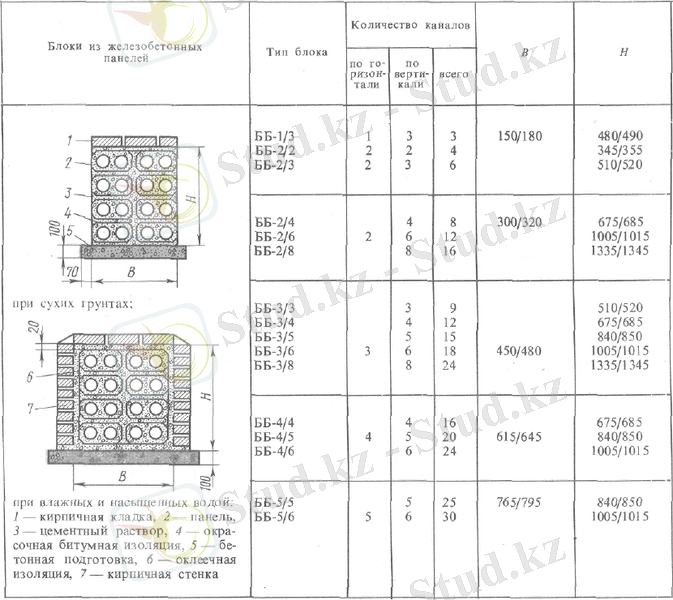

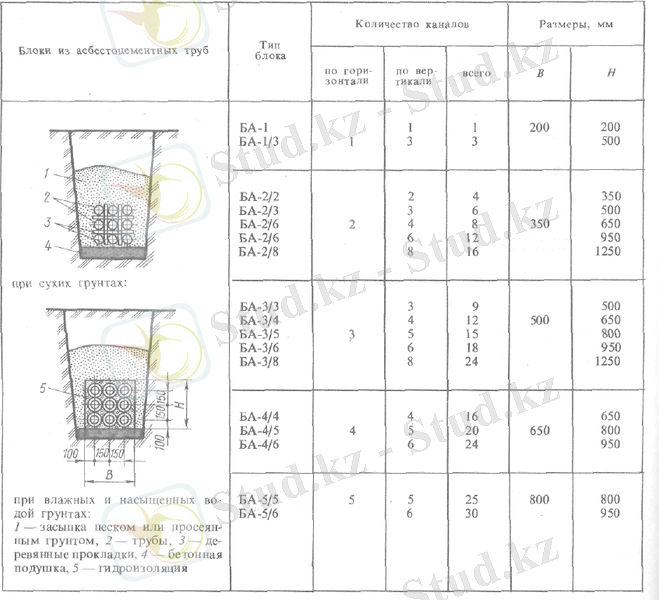

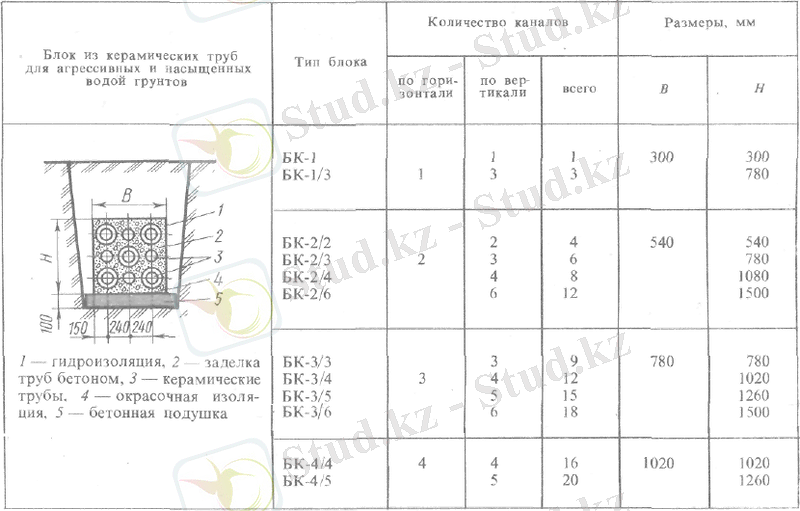

плита мен трубаның блоктық қондырғылары 1,2,3 таблицаларда көрсетілген.

1-Сурет

Әрбір кабельді блокта 10%-ға дейінгі резервтік каналы болу керек. Жерге
кабельді блокты орналастыру барысында жергілікті жағдайды еске алу керек,
бірақ ара қашықтық траншаяға, кабель орналастыруға қолайлы болу керек.
Трасса бағыты өзгерген жерлерде немесе кабель линиялары жүргізілген
жерлерде, блок қоланған жерлерде, кабель жүргізілетін жерлерде, кабель
жүргізілетін жерлерде блоктан жерге кабель құндықтарымен жабдықталу керек.
Олар кабельді созуға және эксплуатация процесінде тез әрі жеңіл ауыстыруға
қолайлы болу керек.
Блоктарды құдық жанына жақын қия әр 100 метрге 100 ммден
орналастырады. Кабель құдықтары трассаның тіке линиялық участкесінде бір-
бірінен алшақ жабдықталады, жергілікті рельефті анықтайды, тұрғызылған
кабельдің ұзындығына қарай орналастырылады. Кабельдерді қолайлы орналастыру
үшін және монтаж кабелі муфты үшін құдықтар да есеппен санылады. Құдық
түбіне су жиналатын құбыр құрылады.
Кабельді орналастырар алдында құдықтар тексеріледі және трубалар
тазартылады. Трубаны тазарту үшін бақылау цилиндрі мен ара қашықтығы 600-
700 мм. Болатын жалғанған тросс пайдаланылады. Бақылау цилиндрлерінің
диаметрі 85,105,125 мм. Болып келеді, ал каналдар үшін диаметрі –
100,119,141 мм.
Құбырларға тросты тарту үшін бірнеше тәсілдер пайдалануға болады, оның
бір тәсілі – соңында іліп алатын ілгегі бар екі сыммен жүргізуге болады.
Бір мезгілде сымдарды трубаның екі жағынан итеріп, кездескен жерін
біріктіріп, сосын сымдарды трубаның бір жағынан шығару керек.

2,3-Суреттер

Блокқа кабельді тарту үшін оны тросқа, кабель тетікшелері арқылы немесе
қыстырғыш арқылы бкітеді. Барабан кабельмен бірге құдыққа орнатылады.
Кабельді тартпас бұрын, блок трубасына темір воронкаларды орналастырады, ал
құдықтың жоғарғы жағының шетіне – труба бөлшектерінен жасалған жалоб немесе
темір листтерін орналастырады. Воронка кабельді сақтау үшін қызмет етеді
және трубаның сыртқы бөлігі блокқа кабель жүргізгенде бұзылмау үшін
пайдаланылады. Жалобты пайдалану кабельді блокқа жүргізу барысында пайдалы.

Кабельді блокқа тарту кезінде, бір қалыпты 5 кмсағ жылдамдықпен,
тоқтамастан жүргізіледі. Кабельді трубаға тарту алдында оны тавотпен немесе
маймен, шамамен 1 м кабельге – 8-10 г май жағу керек.
Блокқа кабельді тартуды аяқтау кезінде кабельді барабаннан бөлек
ажыратып тастайды.
Егер келешек жұмыс кабель орналастыру болса, онда кабельдің соңына,
құдықта және барабанда орналасқан кабельдің соңғы жағына қорғасын құяды
немесе полиэтиленді герметикалық калпақ кіргізіп қояды. Кабельдің
смаңылаусыз болуы үшін полиэтиленді қалпақтың төбесіне қосымша БФ немесе
БМК клей жағу керек, сосын қалпақ кабельдің соңғы жағына кіргізіледі және
оның соңғы жақтары бандажбен бекітіледі.
Кабельді блокқа орналастырудың басты кемшіліктері: құрылыстың базасы
жоғарылығы және блок құрылысындағы барлық элементтердің техникалық жағдайға
болатындығы.

1.3 Лоткаға және тірек конструкциясына кабель ораналастыру
Кабельдер өндіріс кәсіпорындарындағы цехтарда, ғимараттардың
қабырғаларына, туннельдерге, кабельді тірек конструкицяларына салынады.
Кабельді тірек конструкицсяы қалыңдығы 2,5 мм болатын темір листтерінен
және қабырғы полктерінен дайындалады.
Беріктер (стоики) қабырғаға ілетін плиталарды қамықтармен бетонды және
кірпішті құрылыс конструкцияларына бекітеді немесе оларды да СМД құрылыс
монтажды пистолетінен немесе ПЦ поршынды пистолетінен, дебюльдермен тікелей
атады.
Кабельді тірек конструкицяларды құрғақ сияқты, сондай ылғалы
ғимараттарда кабельді линияларды салғанда пайдаланады. Коррозиядан
сақталыну үшін металдық тірек конструкцияларын құрамында суы бар бояудың
екі қабатымен жағады. Ылғалы ғимараттарда цинктелген (оцинкованный)
кабельді тірек конструкцияларын немесе цинктелген бөліктерден тұратын
конструкцияларды орнатады.
Сымдарды және сауыттанбаған кабельдер ылғалы ғимараттарда тірек
конструкциялары болып лоткалар орын алады. Өндірістік цехтардың, машина
орындарының және сондай сияқты ғимараттардың кірпішті және бетонды
қабырғаларында лоткаларды 2 м-ден де аз емес биіктігінде салады. Науаларды
орнатудың және оларға кабельдер салудың әртүрлі әдістері бар.
Науаларды бір-бірінен бөлінген екі қашық орындарда орнатылады. Оған
тәуелсіз, әрбір лоткалы зат соңында қосымша орнатылады. Олар электрлі
үздксіз шынжырды құрау үшін лоткаларды бір-бірімен біріктіреді. Бір лоткада
бөліп салу құрылысының, бірақ 20 мм жарықтығымен, 1 агрегат барлық мықты
шынжырлар салынуы мүмкін, сондай сияқты технология процесімен байланысты
бірнеше машиналардың, панельдердің, сауыттардың мықты және бақылау
шындырлары.
Мықты, жарықты және бақылау шынжырлардың біріктіріп салу лоткаларында
басқа шынжырлардың сымдарымен және кабельдерімен бірге (сигнализациямен,
дистанционды жүргізумен, электрочасофикация және басқалары) тек қана
болатты бөлгіштермен немесе бөлу қабырғыларымен (обойма) әрбір шынжырды
бөлу әдісінде беріледі.
Мықты кабельдерін 6 және 10 кВ кернеуімен науаларға тек қана бір
қабаттарға және 35 мм. кабельдер арасындағы жарықтығымен орналастыруға
болады. Кабельдерді, біріктіретін муфталар үшін арнайы лоткаларда құрылатын
муфталарда біріктіреді. Кабельдер сызық түзу учаскелерінде әрбір 0,5м-ден
кейін қатты бекітілу керек – лоткаларды вертикальды орналастырғанда және
әрбір 3 м. кейін – лоткаларды горизонтальды орналастырғанда, солай
бұрыштарда және біріктіру орындарында.

1.4 Электромонтажды жұмыстардың индустрияландыруы

Электромонтажды өндірістің қазіргі ұйымының негізгі бағыттауының бірі
оның индустрияландыруы болып табылады. Индустрияландыру түсінігінде
электромонтажды жұмыстарды жүргізу әдісінде, негізгі, ең үлкендеу көпшілік
және монтажды және жинау мінезімен еңбеккөлемді жұмыстарды монтаж орнында
емес, мамандырылған заводтарда және монтаждау базаларында орындайды.
Монтаждың индустриалды әдістерді қолдану (ИӘҚ) ең көп көлемде жалпы құрылыс
және арнайы жұмыстардың мүмкіндігі мен дайындығынан электромонтажды
жұмыстардың тәуелдігін жоюға мүмкіндік береді. ИӘҚ кезінде құрылыс
жұмыстарын орындау процесінде іргетастарда құбырларды салады, тесіп өткен
өткелдерді және электрикалық коммуникацияларға арналған әртүрлі каналдар
құрайды, салу бөліктерін және т.б. орналастырады, сонымен бірге заводтарда
сәйкес келетін электрлі саймандардың монтажын шығарады, шина құрылыстарының
және электрлі сымдардың үлкен блоктарын комплекттейді, мықты шкафтарын,
орналастыру құрылыстарын және т.б. жинайды.
Құрылыс және электромонтаж жұмыстарын жүргізудегі уақытында бірлесуі
техникалық және экономикалық артықшылықтардың қатарына жетуге мүмкіндік
береді, көбінесе:
Электромонтажды жұмыстардың ұзақтығын қысқарту; көптеу монтаждық
механизмдерді, саймандарды және әдістерді көптеу рационалды және
загрузканың көпиеу биік дәрежесімен пайдалануперсоналды еңбеккөлемді
монтажды жұмыс орнынан босатып монтаж объектісінің кішкеней ыңғайлы орынға
апару; электромонтаждық ұйымның және оның көмектес бөлімдерінің қолда бары
материалдық ресурстарын толықтау пайдалану; электромонтажды жұмыстардың
қазіргі бағасын төмендетуге ұрыну.
Электромонтаждық өндірістің индустрияландырылуының негізгі әдісі
ретінде заводта жасалған ірі блоктық комплектілі құрылыстарды қолдану болып
табылады, не ірі экономикалық эффектке жетуге мүмкіндік береді. Солай,
мысалы, мамандырылған заводта монтирлеу, комплектілі орналастырылған
құрылыстың (КОҚ) өндірістік ұйымының цехын электр жабдықтауы немесе
трансформаттау комплектілі подстанциясы үшін, арнайы ғимараттарды құрудан,
сондай сияқты тексеру қажетітілігінен, жақсарту мен осы құрылыстарды
электрлі жабдықтау сынауынан бас тарту.
Монтаж орнына әкелінеді: комплектілі құрылыс арнайы көлікпен, ол сәйкес
кеелетін жүк көтеру механизмі көмегімен дайындалған ғимаратта немесе дайын
іргетаста; ірі сауыттар мен пульттер түсірілген құрылыстармен жүргізілетін,
оларды құрған соң және орнында сауытты орнатқан соң монтирлейді, сонымен
оларға зақымдану келтірмейді; КОҚ шкафтары ішкі құрылысы әуе кірісімен
бірге, түсірілген және қорғалған кіру ищоляторлары бар.
Жиналатын шиналар мен екілік коммутация шиналары зауытта кәдімгідей
монтирленеді және бөлек тараға, оралған күйінде монтажды объектіге барады.
Барлық детальдар, КОҚ комплектіне кіретін, комплектациялық көзқарасқа
(ведомость) сәйкес зауытта маркіленеді. Жиналу шиналарының контакттық
жоғарғы жағын зауытта арнайы қорғалу сал ағызумен қабатталады, ашудан
қорғалатын, сондықтан құру қажеттілігінен осы үстіңгі жағының монтаж
объектіне кірмейді.

ІІ. ЭЛЕКТР БЕРУ ЖЕЛІЛЕРІ
2.1 Электр беру желілерінің мақсаты

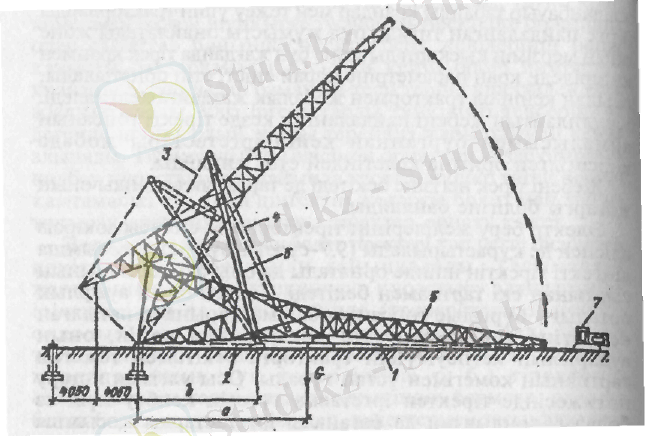

Электр беру желілерінің тіректері (ЭБЖ) трассадағы мақсаты мен жағдайы
бойынша сымдарды көтеріп тұратын аралықтың негізгі ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
