НАСОСТЫҚ – КОМПРЕССОРЛЫҚ ҚҰБЫРЛАР. НКҚ ЖӨНДЕУ (НКҚЖ) БАСҚАРМАСЫ
![](/assets/img/loading.gif)
![](/assets/img/loading.gif)
МАЗМҰНЫ:
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
1. НАСОСТЫҚ – КОМПРЕССОРЛЫҚ ҚҰБЫРЛАР ... ... ... ... ... ... ...5
1. НКҚ-дың тағайындалуы мен техникалық сипаттамасы ... ... ... ... ..5
2. НКҚ құрылғылары мен қолданылуы ... ... ... ... ... ... ... ... ... ... ..5
2. НКҚ ЖӨНДЕУ (НКҚЖ) БАСҚАРМАСЫ ... ... ... ... ... ... ... ... ... .7
1. НКҚ жөндеу бойынша цехтың
сипаттамасы ... ... ... ... ... ... ... ... ... ..7
2.2. Жалпы техникалық сипаттама ... ... ... ... ... ... ... ... ... ... ... ... .7
3. СЫНАУ ЖӘНЕ БАҚЫЛАУ ... ... ... ... ... ... ... ... ... ... ... ... ... .11
3.1. Цехтағы сынау және бақылау ... ... ... ... ... ... ... ... ... ... ... ..11
2. Сынау түрлері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12
4. ӨМІР ҚАУІПСІЗДІГІ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .18
1. Өндірістік зиянды және қауіпті факторлар ... ... ... ... ... ... ... ... 18
4.2 Зиянды және қауіпті факторлардан қорғану әдістері мен
құралдары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ..19
ҚОРЫТЫНДЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 21
Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... ... ... ... ... ... ..22
КІРІСПЕ
Ерте ме, кеш пе насостық-компрессорлық құбырларды (НКҚ) пайдалану
мүмкін емес болады, себебі оның ішкі диаметрі тартылады немесе бұрандасы
(резьба) жартылай бүлінеді. НКҚ-дағы зиянды қалдықтармен және коррозиямен
күресте көптеген серіктестіктер алдыңғы қатарда. Эксплуатациядағы
құбырлардың қорғаушы сапаларына ықпал тигізе алмағандықтан, мұнай өндіруші
мекемелер мұндай құбырларды сүйменге (в лом) немесе НКҚ-дан барлық зиянды
қалдықтарды тазартып, жөндеу кешенінің арнайы құрылғысының көмегімен
жанадан бұранда кеседі.
Мұнай өндіруші кәсіпорындардың жөндеу базаларында мұндай цехтарды әр
түрлі вариантта жабдықтауды қазақстандық кәсіпорындардың бірі - Techno
Trading LTD ЖШС (НКҚ жөндеу басқармасы) ұсынады.
1. НАСОСТЫҚ – КОМПРЕССОРЛЫҚ ҚҰБЫРЛАР
1. НКҚ-дың тағайындалуы мен техникалық сипаттамасы
Насостық-компрессорлық құбырлар жағалау (обсадной) құбырларының
ішінде сұйықтықтар мен газдарды тасымалдау үшін мұнай, газ, айдауыш
(нагнетательный) және су іркуіш (водозаборный) ұңғыларды пайдалану процесі
кезінде қолданылады. НКҚ құбырлары бір-бірімен муфталық бұрандалар арқылы
қосылады.
Насостық-компрессорлық құбырлардың бұрандалар арқылы мына
қызметтерді қамтамасыз етеді:
– Ұңғы сабағынан күрделі профильдер колоннасының өтуі;
– Күш түсірудің барлық түріне жеткілікті беріктік және құбыр
колонналарын біріктіру үшін керекті ауа кірмейтіндік
(герметичность);
– Талап етілетін беріктік пен жөндеуге жарамдылық.
Насостық-компрессорлық құбырлар келесі техникалық шарттар және олардың
комбинациялары бойынша дайындалады:
– Ұштары сыртқа шығарылған ТУ 14-161-150-94, ТУ 14-161-173-
97, АРI 5СТ бойынша;
– Тегіс жоғары герметикалық ГОСТ 633-80, ТУ 14-161-150-94,
ТУ 14-161-173-97 бойынша;
– Полимерлік материалдан жасалған қатты түйіні бар құбырлар
ТУ 14-3-1534-87 бойынша;
– Тегіс, созылуға және суыққа төзімді жоғары герметикалық
тегіс ТУ 14-3-1588-88, ТУ 14-3-1282-84 бойынша. [5]
1.2. НКҚ құрылғылары мен қолданылуы
Құрылымдық НКҚ тікелей құбыр мен муфта болып табылады. Сонымен бірге
муфтасыз ұштары сыртқа шығарылған насостық-компрессорлық құбырлар да бар.

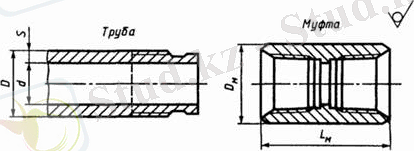

1-сурет. Тегіс жоғары герметикалық құбыр және оның муфтасы

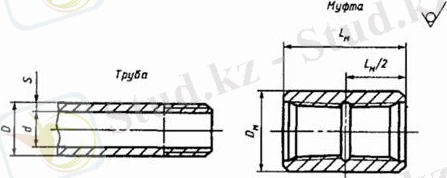

2-сурет. Тегіс насостық-компрессорлық құбыр және оның муфтасы

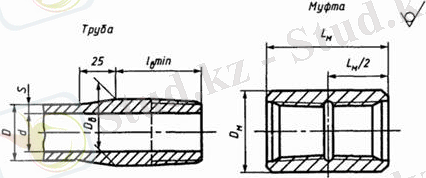

3-сурет. Ұштары сыртқа шығарылған насостық-компрессорлық құбыр және
оның муфтасы

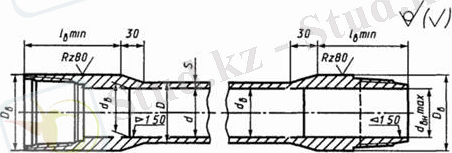

4-сурет. Ұштары сыртқа шығарылған насостық-компрессорлық құбыр
муфтасыз [1]
2. НКҚ ЖӨНДЕУ (НКҚЖ) БАСҚАРМАСЫ
1. НКҚ жөндеу бойынша цехтың сипаттамасы
НКҚЖ басқармасы 2006 жылы негізделді және 2007 жылы пайдалануға
берілді. Бұл басқарма насостық-компрессорлық құбырларды жөндеудің толық
циклін өткізуге мүмкіндік беретін қазіргі заманғы құрылғылар кешенімен
жабдықталған.
Басқарма Маңғыстау облысының Жетібай кен орнында орналасқан. 5
корпустан және алдын-ала жуу бөлмесінен тұрады, жылумен, газбен,
электроэнергиямен қамтамасыз етілген.
Жөндеуге түскен құбырлар алдын-ала (предварительно) сорттаудан
кейін алдын-ала тазалау учаскісіне әкелінеді. Мұнда жарамсыз НКҚ-ларды
визуалды түрде шығарып тастайды. Шартты жарамды НКҚ ыстық жууға (горячая
мойка) келіп түседі. Жуудан кейін транспорттық жүйелердің көмегімен сорттау
бөліміне әкелінеді. Бұл бөлімде бақылаудан кейін НКҚ-ларды 2 бағытқа
бөледі:
1. Тұзды қалдықтары бар құбырлар қатты қалдықтарды тазарту бөлімшесіне
келіп түседі. Мұнда НКҚ-лардың ішкі қабатындағы қалдықтарды тазалайды.
2. Тұзды қалдықтары жоқ НКҚ транспорттық жүйе бойынша жөндеудің негізгі
бөліміне жіберіледі. Негізгі бөлімде құбырлар жөндеудің толық циклінен
өтеді. Құбырлар қатты қалдықтардан тазарғаннан кейін де жөндеу бөліміне
транспорттық жүйемен жеткізіледі.
Жөндеу жұмыстары біткеннен кейін НКҚ дайын өнімдердің қоймасына
әкелінеді.
Цех өнімділігі мыналарды құрайды:
-НКТ Ø 73х5,5 –1000 құбыртәу дейін.
-штангалар – 800 данатәу дейін.
Бүгінгі күнде басқармадағы жұмысшылардың саны 400-ден асады.
2.2. Жалпы техникалық сипаттама
І. НКҚ жөндеу бөлімі
1. Өнімділік, 1000 құбыртәу дейін.
2. ГОСТ 633-80 бойынша НКҚ шартты диаметрі – 73,89мм.
3. НКҚ ұзындығы – 5,5 ÷ 10,5м.
Негізгі операциялардың атауы, құрылғылардың сипаттамасы
№ рс Атауы Процесс сипаттамасы Құрылғылар атауы
1. НКҚ-ды мұнай Пайдаланатын Автоматталған жуу
парафиндерінен сұйықтық – су, желісі (линия
тазалау және жуу Судың жұмыстық мойки), су айналымын
қысымы – 23,0 - қамтамасыз ету және
40,0 МПа-ға дейін. суды тазалау жүйесі.
Судың температурасы
–цехтық (цеховая).
2. Ыстық желмен Температура 70˚ ...80˚Кептіру камерасы
кептіру С
3. Муфталардың тік Бұл есептеулер Механикалық тазарту
жерлерін автоматтыавтоматты басқару қондырғысы және
түрде тазалау жәнежүйесіне (АБЖ) есептеулер
таңбалаудың жіберіледі қондырғысы
бағдарламалық
есептеулері
4. Құбырлардың ішкі Құбырлардың айналу Тазарту қондырғысы
жағын механикалық жылдамдығы
тазарту 80-100айнмин.
5. Шаблондау Шаблондарды бақылау Жарамсыз
ГОСТ633-80 бойынша бөлiмшелердiң
ұзындығын автоматты
түрде анықтаумен
шаблондау қондырғысы
6. Дефектоскопия, Бақыланатын Дефектоскопияның
автоматты түрде параметрлер: құбыр автоматты желісі, ол
технологиялық материалының Уран-2000М
таңбалауды түсіру.тегістігі, құрылғылар жүйесімен
қалыңдықты өлшеу; жабдықталған.
Жарамсыз құбырлар Өндірістік принтері
бөлімшесінің бар автоматты
шекарасын анықтау. маркиратор.
7. Муфталарды бұрап 6000 кГм-ге дейін Муфтаны бұрап ашу
ашу (отвертывание) станогы
8. Құбырлардың Биметаллды арамен Ленталы-кесу
жарамсыз жерлерін кесу 2465 х 27 х 0,9(ленточноотрезной)
автоматты түрде (мм) станогы.
кесу
9. Механикалық өңдеу Бұранданы ГОСТ РТ-772 құбыр кесуші
633-80 бойынша кесу типтес арнайы
токарлық станок .
10. Бұранда ГОСТ-қа сәйкес Оптикоэлектрондық
геометриясын және бұранданың бақылаудың автоматты
бұранданың геометриялық қондырғысы
астындағы құбырдыңпараметрі бақыланады
қалыңдығын және бұранда
контактісіз астындағы құбырдың
автоматты түрде қалыңдығы
бақылау анықталады,
жарамды-жарамсыз
деп сорттау
11. Жаңа муфталарды Айналу моментін Муфтаны бұрап ашу
бұрау электронды бақылау станогы
12. Гидросынау Қысым 30,0МПа Гидросынау
қондырғысы
13. Ыстық желмен Температура 70˚ ...80˚Кептіру камерасы
кептіру С
14. Құбыр ұзындығын Құбырлардың ұзындығыҰзындық өлшеуді
өлшеу өлшенеді, жалпы орнату
ұзындық қаптамада
жазылады, құбырлар
саны
15. Таңба басу Муфтаның тік жеріндеБағдарламалық
(клеймение) 20 белгіге дейін басқарумен таңба
таңбаны басып түсірубасу қондырғысы
16. Бұрандаларға Стенд
транспорттық
бітеуіштерді
(заглушка) орнату
17. Тапсырылған саны Жинақтаушы стеллаж
бойынша немесе
беріктігі бойынша
сортталған топтағы
құбырлардың
ұзындығына қарай
құбыр қаптамасын
жасау
(формирование)
18. НКҚ-ды шығару жәнеҚұбырлардың НКҚ АБЖ және
құжаттау үшін идентификациондық құжаттау жүйесі
есептеулер жүргізунөмірлерін беру,
компьютерлік
құжаттарды жүргізу.
II. НКҚ-ды қатты, тұзды қалдықтардан тазарту бөлімі.
1. Өнімділік, 1000 құбыртәу дейін.
2. ГОСТ 633-80 бойынша НКҚ шартты диаметрі – 73,89мм.
3. НКҚ ұзындығы – 5,5 ÷ 10,5м.
Негізгі операциялардың атауы, құрылғылардың сипаттамасы
Атауы Процесс Құрылғылар атауы
сипаттамасы
1.1. Кетіру үшін (для Қысым - 0,5 МПа, Ыстық су
удаления) ыстық сумен жуу температура - 95˚Сқондырғысы
(керек жағдайда)
1.2. Құбырлардың ішкі бетінЖұмыстық аспап –
айналдырып бұрғылау бұрғылау
әдісімен тұзды қалдықтарданқаптамасы, ұрғылау
тазарту. (ударник)
1.3. Құбырларды таза жуу Форсункалардың Құбырларды
көмегімен тазарту және жуу
құбырлардың ішкі қондырғысы.
бетін соңғы рет
тазалау. Су қысымы
- 80 МПа-ға дейін
3.СЫНАУ ЖӘНЕ БАҚЫЛАУ
3.1. Цехтағы сынау және бақылау
1. Дефектоскопияның автоматталған желісі
Беріктігі бойынша сортталған муфталы НКҚ-ды жөндеу және қалпына
келтіру кезінде электромагниттік әдіспен бұзбай бақылау үшін арналған.
Басқару программаланған командо-бақылаушының көмегімен жүзеге асады. Желі
құрамына "УРАН-2000М" дефектоскобының қондырғысы (установка) кіреді.
Бұрыннан бар құрылғымен салыстырғанда желінің бірнеше артықшылықтары
бар.
Автоматты режимде жүзеге асырылады:
- әлдеқайда үлкен кешенді дефектоскопия және құбырлар мен муфталардың
сапасын бақылау;
- НКҚ мен муфталарды беріктігі бойынша сұрыптау және іріктеу;
- НКҚ сапасының сенімділік көрсеткіштерін алу;
- Құбырдың ақаулы жерлерінің шегін анықтау
2.НКҚ және муфталар үшін "УРАН-2000М" дефектоскопия қондырғысы
Құрылғы дефектоскопияның автоматталған желісінің құрамында жұмыс
істейді және НКҚ-дың сапасын келесі көрсеткіштер бойынша тексеруге
арналған:
- тегістіктің бұзылуының бар болуы;
- құбыр қабырғасының қалыңдығын бақылау;
- құбырлар мен муфталарды Д, К, Е топтарына беріктігі бойынша
сорттап талдау.
Құрылғы құрамы:
- өлшейтін бақылаушы (контроллер);
- бақылаушының жұмыс үстелі;
- құбырдың беріктік бойынша тобын бақылау датчигі (басқару пультімен,
индикациямен);
- муфтаның беріктік бойынша тобын бақылау датчигі (монитормен);
- дефектоскопияның датчиктер кешені;
- индикация құрылғысының мониторы;
- қалыңдықты өлшеу датчиктерінің кешені;
- ақпараттық қамтамасыз ету;
- сигналдарды өңдеу блогы;
- жұмыс үлгілерінің кешені;
- индикация құрылғысының бақылаушысы.
Құрылғы келесі режимдер бойынша жұмыс істейді:
- тегістіктің бұзылуын бақылау (дефектоскопия) ГОСТ 633-80 бойынша;
- құбыр қабырғасының қалыңдығын ГОСТ 633-80 бойынша бақылау;
- муфта мен құбырдың химиялық құрамын бақылау;
- НКҚ және муфталардың беріктік тобын ГОСТ 633-80 бойынша бақылау;
- Индикация құрылғысы бойынша нәтижелерді шығару.
3.Гидросынау қондырғысы
Оралған муфталы НКҚ-ды жөндеу және қалпына келтіру жұмыстары кезінде
беріктікке және герметикалыққа ішкі гидростатикалық қысым арқылы сынау үшін
арналған.
Сыналатын қуыстың гермитикалылығы НКТ және муфтаның бұрандалары
бойынша іске асады. Құрылғының жұмыс аймағы сынау кезінде көтерілетін
қорғаушы экранмен жабылады.
Құрылғының жұмысы автоматты режимде программаланған командо-
бақылаушының басқаруымен жүзеге асады.
Артықшылықтары:
- ГОСТ 633-80 сәйкес бақылаудың жоғары сапасы;
- құрылғының сенімді жұмыс жасауы, құбыр каналының жону қалдықтарынан
жуылуы қарастырылады;
- өндірістік аумақты маңызды үнемдеуде өндірістік қызметкердің сенімді
қорғалуы. [2]
3.2 Сынау түрлері
НКҚ құбырлары келесі сынаулардан өтуі қажет:
– созылуға сынау
– майысуға сынау
– қаттылыққа сынау
– соққыға сынау.
3.2.1 Созылуға сынау
1. Созылуға сынау (балқуды бақылау)
ГОСТ-633.80 стандарты бойынша өндірушілердің құбыр жасап шығаруы үшін
пайдаланатын болаттың әрбір балқуына бақылау есебінде созылуға сынау
жүргізілу міндетті. Электрмен балқытып біріктірілген (электросварка)
құбырлар үшін созылуға сынау құбырды дайындау кезінде немесе дайын құбырға
жасалуы керек (өндірушінің қалауы бойынша).
Құбырдың ұзындығына өткізілген балқуды бақылау сияқты сынау сыналатын
партия үшін бұйымның сыналуы болып есептеледі.
2. Cынау үшін үлгілер – Жалпы жағдайлар
Үлкен (полное) денелерді созылуға сынау үшін үлгілер жолақ немесе
дөңгелек кесек (круглый брусок) түрінде болуы керек. Жапсарсыз (бесшовный)
құбырлардан алынған жолақ түріндегі үлгілер өндірушінің таңдауы бойынша
құбырдың кез келген жерінен сұрыпталуы керек. Дөңгелек кесек түріндегі
үлгілер қабырғаның ортасынан алынады. Дәнекерленген құбырдан алынған жолақ
түріндегі үлгілер жапсардан (шов) 90°- төмен шамасында алынуы тиіс. Немесе
өндірушінің таңдауы бойынша дайындаудан прокаттаудың параллель бағытына
және шеті мен центрінің ортасындағы шамада алынады.
Термиялық өңделген құбырлар үшін созылуға сынау үлгілері өндірістік
желідегі соңғы термоөңдеуден өткен құбырлардан алынады.
Жолақ түріндегі үлгілердің барлығының ені ұзындығына сәйкес шамамен
38мм болуы керек.
3. Сынау үшін үлгілер – Муфталар, жеделдетілген (ускороченные) құбырлар,
аксессуарлар үшін қосымша талаптар
Бойлық (продольные) үлгілер үшін созылуға сынау муфтаға, жеделдетілген
құбырлардың материалына немесе аксессуарларға және жеке түрде дайындалған,
термоөңделген муфтаға, соңғы термоөңдеуден өткен жеделдетілген құбырлар мен
аксессуарларға байланысты. Созылуға сыналатын үлгі жолақ түрінде болуы
керек, немесе құбырлық бұйымның қабырғасы 19.1 мм-ден асса, онда үлгі
диаметрі 12.7мм болатын дөңгелек үлгі болуы керек.
Муфтаның материалы, муфталық дайындау немесе жеке үзындық негізінде
термоөңдеуден өткен жеделдетілген құбырлар немесе аксессуарлар үшін
созылуға сынау үлгілері бұйымнан алынуы керек. Жеделдетілген түрде кесілген
жолақ түріндегі үлгілер өндіруші мен тұтынушының өзара келісімі бойынша
пайдаланылады.
4. Сынау әдісі
Бойлық үлгілерді сынау кезінде созылу қасиеті анықталады. Созылуға
сынау үлгілердің көмегімен және бөлме температурасында жүзеге асады. Бұл
сынаулар жүргізілу кезінде деформацияның жылдамдығы ISO 6892 немесе ASTM
А370 талаптарына сәйкес болуы керек.
Созылуға сынау жүргізілетін машиналар кез келген сынау алдында 15
айдың ішінде ASTM Е83 процедураларына сәйкес калибрлеуден өткізілуі тиіс.
5. Сынауды жоққа шығару
Егер созылуға сынау үшін үлгілер сәйкессіз механикалық өңдеуді немесе
ақауды көрсетсе, онда бұл үлгі жарамсыз болып табылады және жаңасына
ауыстырылады.
6. Қайтадан сынау – С90, Т95 және Q125 типті муфтадан, муфталық
құбырлардан, жеделдетілген құбырлардан немесе аксессуарлардан басқа
барлық бұйымдар
Егер партияны ұсынатын созылуға сынау тапсырылған талаптарға сәйкес
болмаса, өндірушілер берілген ерітіндіні көрсететін үш қосымша ... жалғасы
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
1. НАСОСТЫҚ – КОМПРЕССОРЛЫҚ ҚҰБЫРЛАР ... ... ... ... ... ... ...5
1. НКҚ-дың тағайындалуы мен техникалық сипаттамасы ... ... ... ... ..5
2. НКҚ құрылғылары мен қолданылуы ... ... ... ... ... ... ... ... ... ... ..5
2. НКҚ ЖӨНДЕУ (НКҚЖ) БАСҚАРМАСЫ ... ... ... ... ... ... ... ... ... .7
1. НКҚ жөндеу бойынша цехтың
сипаттамасы ... ... ... ... ... ... ... ... ... ..7
2.2. Жалпы техникалық сипаттама ... ... ... ... ... ... ... ... ... ... ... ... .7
3. СЫНАУ ЖӘНЕ БАҚЫЛАУ ... ... ... ... ... ... ... ... ... ... ... ... ... .11
3.1. Цехтағы сынау және бақылау ... ... ... ... ... ... ... ... ... ... ... ..11
2. Сынау түрлері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12
4. ӨМІР ҚАУІПСІЗДІГІ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .18
1. Өндірістік зиянды және қауіпті факторлар ... ... ... ... ... ... ... ... 18
4.2 Зиянды және қауіпті факторлардан қорғану әдістері мен
құралдары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ..19
ҚОРЫТЫНДЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 21
Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... ... ... ... ... ... ..22
КІРІСПЕ
Ерте ме, кеш пе насостық-компрессорлық құбырларды (НКҚ) пайдалану
мүмкін емес болады, себебі оның ішкі диаметрі тартылады немесе бұрандасы
(резьба) жартылай бүлінеді. НКҚ-дағы зиянды қалдықтармен және коррозиямен
күресте көптеген серіктестіктер алдыңғы қатарда. Эксплуатациядағы
құбырлардың қорғаушы сапаларына ықпал тигізе алмағандықтан, мұнай өндіруші
мекемелер мұндай құбырларды сүйменге (в лом) немесе НКҚ-дан барлық зиянды
қалдықтарды тазартып, жөндеу кешенінің арнайы құрылғысының көмегімен
жанадан бұранда кеседі.
Мұнай өндіруші кәсіпорындардың жөндеу базаларында мұндай цехтарды әр
түрлі вариантта жабдықтауды қазақстандық кәсіпорындардың бірі - Techno
Trading LTD ЖШС (НКҚ жөндеу басқармасы) ұсынады.
1. НАСОСТЫҚ – КОМПРЕССОРЛЫҚ ҚҰБЫРЛАР
1. НКҚ-дың тағайындалуы мен техникалық сипаттамасы
Насостық-компрессорлық құбырлар жағалау (обсадной) құбырларының
ішінде сұйықтықтар мен газдарды тасымалдау үшін мұнай, газ, айдауыш
(нагнетательный) және су іркуіш (водозаборный) ұңғыларды пайдалану процесі
кезінде қолданылады. НКҚ құбырлары бір-бірімен муфталық бұрандалар арқылы
қосылады.
Насостық-компрессорлық құбырлардың бұрандалар арқылы мына
қызметтерді қамтамасыз етеді:
– Ұңғы сабағынан күрделі профильдер колоннасының өтуі;
– Күш түсірудің барлық түріне жеткілікті беріктік және құбыр
колонналарын біріктіру үшін керекті ауа кірмейтіндік
(герметичность);
– Талап етілетін беріктік пен жөндеуге жарамдылық.
Насостық-компрессорлық құбырлар келесі техникалық шарттар және олардың
комбинациялары бойынша дайындалады:
– Ұштары сыртқа шығарылған ТУ 14-161-150-94, ТУ 14-161-173-
97, АРI 5СТ бойынша;
– Тегіс жоғары герметикалық ГОСТ 633-80, ТУ 14-161-150-94,
ТУ 14-161-173-97 бойынша;
– Полимерлік материалдан жасалған қатты түйіні бар құбырлар
ТУ 14-3-1534-87 бойынша;
– Тегіс, созылуға және суыққа төзімді жоғары герметикалық
тегіс ТУ 14-3-1588-88, ТУ 14-3-1282-84 бойынша. [5]
1.2. НКҚ құрылғылары мен қолданылуы
Құрылымдық НКҚ тікелей құбыр мен муфта болып табылады. Сонымен бірге
муфтасыз ұштары сыртқа шығарылған насостық-компрессорлық құбырлар да бар.
1-сурет. Тегіс жоғары герметикалық құбыр және оның муфтасы
2-сурет. Тегіс насостық-компрессорлық құбыр және оның муфтасы
3-сурет. Ұштары сыртқа шығарылған насостық-компрессорлық құбыр және
оның муфтасы
4-сурет. Ұштары сыртқа шығарылған насостық-компрессорлық құбыр
муфтасыз [1]
2. НКҚ ЖӨНДЕУ (НКҚЖ) БАСҚАРМАСЫ
1. НКҚ жөндеу бойынша цехтың сипаттамасы
НКҚЖ басқармасы 2006 жылы негізделді және 2007 жылы пайдалануға
берілді. Бұл басқарма насостық-компрессорлық құбырларды жөндеудің толық
циклін өткізуге мүмкіндік беретін қазіргі заманғы құрылғылар кешенімен
жабдықталған.
Басқарма Маңғыстау облысының Жетібай кен орнында орналасқан. 5
корпустан және алдын-ала жуу бөлмесінен тұрады, жылумен, газбен,
электроэнергиямен қамтамасыз етілген.
Жөндеуге түскен құбырлар алдын-ала (предварительно) сорттаудан
кейін алдын-ала тазалау учаскісіне әкелінеді. Мұнда жарамсыз НКҚ-ларды
визуалды түрде шығарып тастайды. Шартты жарамды НКҚ ыстық жууға (горячая
мойка) келіп түседі. Жуудан кейін транспорттық жүйелердің көмегімен сорттау
бөліміне әкелінеді. Бұл бөлімде бақылаудан кейін НКҚ-ларды 2 бағытқа
бөледі:
1. Тұзды қалдықтары бар құбырлар қатты қалдықтарды тазарту бөлімшесіне
келіп түседі. Мұнда НКҚ-лардың ішкі қабатындағы қалдықтарды тазалайды.
2. Тұзды қалдықтары жоқ НКҚ транспорттық жүйе бойынша жөндеудің негізгі
бөліміне жіберіледі. Негізгі бөлімде құбырлар жөндеудің толық циклінен
өтеді. Құбырлар қатты қалдықтардан тазарғаннан кейін де жөндеу бөліміне
транспорттық жүйемен жеткізіледі.
Жөндеу жұмыстары біткеннен кейін НКҚ дайын өнімдердің қоймасына
әкелінеді.
Цех өнімділігі мыналарды құрайды:
-НКТ Ø 73х5,5 –1000 құбыртәу дейін.
-штангалар – 800 данатәу дейін.
Бүгінгі күнде басқармадағы жұмысшылардың саны 400-ден асады.
2.2. Жалпы техникалық сипаттама
І. НКҚ жөндеу бөлімі
1. Өнімділік, 1000 құбыртәу дейін.
2. ГОСТ 633-80 бойынша НКҚ шартты диаметрі – 73,89мм.
3. НКҚ ұзындығы – 5,5 ÷ 10,5м.
Негізгі операциялардың атауы, құрылғылардың сипаттамасы
№ рс Атауы Процесс сипаттамасы Құрылғылар атауы
1. НКҚ-ды мұнай Пайдаланатын Автоматталған жуу
парафиндерінен сұйықтық – су, желісі (линия
тазалау және жуу Судың жұмыстық мойки), су айналымын
қысымы – 23,0 - қамтамасыз ету және
40,0 МПа-ға дейін. суды тазалау жүйесі.
Судың температурасы
–цехтық (цеховая).
2. Ыстық желмен Температура 70˚ ...80˚Кептіру камерасы
кептіру С
3. Муфталардың тік Бұл есептеулер Механикалық тазарту
жерлерін автоматтыавтоматты басқару қондырғысы және
түрде тазалау жәнежүйесіне (АБЖ) есептеулер
таңбалаудың жіберіледі қондырғысы
бағдарламалық
есептеулері
4. Құбырлардың ішкі Құбырлардың айналу Тазарту қондырғысы
жағын механикалық жылдамдығы
тазарту 80-100айнмин.
5. Шаблондау Шаблондарды бақылау Жарамсыз
ГОСТ633-80 бойынша бөлiмшелердiң
ұзындығын автоматты
түрде анықтаумен
шаблондау қондырғысы
6. Дефектоскопия, Бақыланатын Дефектоскопияның
автоматты түрде параметрлер: құбыр автоматты желісі, ол
технологиялық материалының Уран-2000М
таңбалауды түсіру.тегістігі, құрылғылар жүйесімен
қалыңдықты өлшеу; жабдықталған.
Жарамсыз құбырлар Өндірістік принтері
бөлімшесінің бар автоматты
шекарасын анықтау. маркиратор.
7. Муфталарды бұрап 6000 кГм-ге дейін Муфтаны бұрап ашу
ашу (отвертывание) станогы
8. Құбырлардың Биметаллды арамен Ленталы-кесу
жарамсыз жерлерін кесу 2465 х 27 х 0,9(ленточноотрезной)
автоматты түрде (мм) станогы.
кесу
9. Механикалық өңдеу Бұранданы ГОСТ РТ-772 құбыр кесуші
633-80 бойынша кесу типтес арнайы
токарлық станок .
10. Бұранда ГОСТ-қа сәйкес Оптикоэлектрондық
геометриясын және бұранданың бақылаудың автоматты
бұранданың геометриялық қондырғысы
астындағы құбырдыңпараметрі бақыланады
қалыңдығын және бұранда
контактісіз астындағы құбырдың
автоматты түрде қалыңдығы
бақылау анықталады,
жарамды-жарамсыз
деп сорттау
11. Жаңа муфталарды Айналу моментін Муфтаны бұрап ашу
бұрау электронды бақылау станогы
12. Гидросынау Қысым 30,0МПа Гидросынау
қондырғысы
13. Ыстық желмен Температура 70˚ ...80˚Кептіру камерасы
кептіру С
14. Құбыр ұзындығын Құбырлардың ұзындығыҰзындық өлшеуді
өлшеу өлшенеді, жалпы орнату
ұзындық қаптамада
жазылады, құбырлар
саны
15. Таңба басу Муфтаның тік жеріндеБағдарламалық
(клеймение) 20 белгіге дейін басқарумен таңба
таңбаны басып түсірубасу қондырғысы
16. Бұрандаларға Стенд
транспорттық
бітеуіштерді
(заглушка) орнату
17. Тапсырылған саны Жинақтаушы стеллаж
бойынша немесе
беріктігі бойынша
сортталған топтағы
құбырлардың
ұзындығына қарай
құбыр қаптамасын
жасау
(формирование)
18. НКҚ-ды шығару жәнеҚұбырлардың НКҚ АБЖ және
құжаттау үшін идентификациондық құжаттау жүйесі
есептеулер жүргізунөмірлерін беру,
компьютерлік
құжаттарды жүргізу.
II. НКҚ-ды қатты, тұзды қалдықтардан тазарту бөлімі.
1. Өнімділік, 1000 құбыртәу дейін.
2. ГОСТ 633-80 бойынша НКҚ шартты диаметрі – 73,89мм.
3. НКҚ ұзындығы – 5,5 ÷ 10,5м.
Негізгі операциялардың атауы, құрылғылардың сипаттамасы
Атауы Процесс Құрылғылар атауы
сипаттамасы
1.1. Кетіру үшін (для Қысым - 0,5 МПа, Ыстық су
удаления) ыстық сумен жуу температура - 95˚Сқондырғысы
(керек жағдайда)
1.2. Құбырлардың ішкі бетінЖұмыстық аспап –
айналдырып бұрғылау бұрғылау
әдісімен тұзды қалдықтарданқаптамасы, ұрғылау
тазарту. (ударник)
1.3. Құбырларды таза жуу Форсункалардың Құбырларды
көмегімен тазарту және жуу
құбырлардың ішкі қондырғысы.
бетін соңғы рет
тазалау. Су қысымы
- 80 МПа-ға дейін
3.СЫНАУ ЖӘНЕ БАҚЫЛАУ
3.1. Цехтағы сынау және бақылау
1. Дефектоскопияның автоматталған желісі
Беріктігі бойынша сортталған муфталы НКҚ-ды жөндеу және қалпына
келтіру кезінде электромагниттік әдіспен бұзбай бақылау үшін арналған.
Басқару программаланған командо-бақылаушының көмегімен жүзеге асады. Желі
құрамына "УРАН-2000М" дефектоскобының қондырғысы (установка) кіреді.
Бұрыннан бар құрылғымен салыстырғанда желінің бірнеше артықшылықтары
бар.
Автоматты режимде жүзеге асырылады:
- әлдеқайда үлкен кешенді дефектоскопия және құбырлар мен муфталардың
сапасын бақылау;
- НКҚ мен муфталарды беріктігі бойынша сұрыптау және іріктеу;
- НКҚ сапасының сенімділік көрсеткіштерін алу;
- Құбырдың ақаулы жерлерінің шегін анықтау
2.НКҚ және муфталар үшін "УРАН-2000М" дефектоскопия қондырғысы
Құрылғы дефектоскопияның автоматталған желісінің құрамында жұмыс
істейді және НКҚ-дың сапасын келесі көрсеткіштер бойынша тексеруге
арналған:
- тегістіктің бұзылуының бар болуы;
- құбыр қабырғасының қалыңдығын бақылау;
- құбырлар мен муфталарды Д, К, Е топтарына беріктігі бойынша
сорттап талдау.
Құрылғы құрамы:
- өлшейтін бақылаушы (контроллер);
- бақылаушының жұмыс үстелі;
- құбырдың беріктік бойынша тобын бақылау датчигі (басқару пультімен,
индикациямен);
- муфтаның беріктік бойынша тобын бақылау датчигі (монитормен);
- дефектоскопияның датчиктер кешені;
- индикация құрылғысының мониторы;
- қалыңдықты өлшеу датчиктерінің кешені;
- ақпараттық қамтамасыз ету;
- сигналдарды өңдеу блогы;
- жұмыс үлгілерінің кешені;
- индикация құрылғысының бақылаушысы.
Құрылғы келесі режимдер бойынша жұмыс істейді:
- тегістіктің бұзылуын бақылау (дефектоскопия) ГОСТ 633-80 бойынша;
- құбыр қабырғасының қалыңдығын ГОСТ 633-80 бойынша бақылау;
- муфта мен құбырдың химиялық құрамын бақылау;
- НКҚ және муфталардың беріктік тобын ГОСТ 633-80 бойынша бақылау;
- Индикация құрылғысы бойынша нәтижелерді шығару.
3.Гидросынау қондырғысы
Оралған муфталы НКҚ-ды жөндеу және қалпына келтіру жұмыстары кезінде
беріктікке және герметикалыққа ішкі гидростатикалық қысым арқылы сынау үшін
арналған.
Сыналатын қуыстың гермитикалылығы НКТ және муфтаның бұрандалары
бойынша іске асады. Құрылғының жұмыс аймағы сынау кезінде көтерілетін
қорғаушы экранмен жабылады.
Құрылғының жұмысы автоматты режимде программаланған командо-
бақылаушының басқаруымен жүзеге асады.
Артықшылықтары:
- ГОСТ 633-80 сәйкес бақылаудың жоғары сапасы;
- құрылғының сенімді жұмыс жасауы, құбыр каналының жону қалдықтарынан
жуылуы қарастырылады;
- өндірістік аумақты маңызды үнемдеуде өндірістік қызметкердің сенімді
қорғалуы. [2]
3.2 Сынау түрлері
НКҚ құбырлары келесі сынаулардан өтуі қажет:
– созылуға сынау
– майысуға сынау
– қаттылыққа сынау
– соққыға сынау.
3.2.1 Созылуға сынау
1. Созылуға сынау (балқуды бақылау)
ГОСТ-633.80 стандарты бойынша өндірушілердің құбыр жасап шығаруы үшін
пайдаланатын болаттың әрбір балқуына бақылау есебінде созылуға сынау
жүргізілу міндетті. Электрмен балқытып біріктірілген (электросварка)
құбырлар үшін созылуға сынау құбырды дайындау кезінде немесе дайын құбырға
жасалуы керек (өндірушінің қалауы бойынша).
Құбырдың ұзындығына өткізілген балқуды бақылау сияқты сынау сыналатын
партия үшін бұйымның сыналуы болып есептеледі.
2. Cынау үшін үлгілер – Жалпы жағдайлар
Үлкен (полное) денелерді созылуға сынау үшін үлгілер жолақ немесе
дөңгелек кесек (круглый брусок) түрінде болуы керек. Жапсарсыз (бесшовный)
құбырлардан алынған жолақ түріндегі үлгілер өндірушінің таңдауы бойынша
құбырдың кез келген жерінен сұрыпталуы керек. Дөңгелек кесек түріндегі
үлгілер қабырғаның ортасынан алынады. Дәнекерленген құбырдан алынған жолақ
түріндегі үлгілер жапсардан (шов) 90°- төмен шамасында алынуы тиіс. Немесе
өндірушінің таңдауы бойынша дайындаудан прокаттаудың параллель бағытына
және шеті мен центрінің ортасындағы шамада алынады.
Термиялық өңделген құбырлар үшін созылуға сынау үлгілері өндірістік
желідегі соңғы термоөңдеуден өткен құбырлардан алынады.
Жолақ түріндегі үлгілердің барлығының ені ұзындығына сәйкес шамамен
38мм болуы керек.
3. Сынау үшін үлгілер – Муфталар, жеделдетілген (ускороченные) құбырлар,
аксессуарлар үшін қосымша талаптар
Бойлық (продольные) үлгілер үшін созылуға сынау муфтаға, жеделдетілген
құбырлардың материалына немесе аксессуарларға және жеке түрде дайындалған,
термоөңделген муфтаға, соңғы термоөңдеуден өткен жеделдетілген құбырлар мен
аксессуарларға байланысты. Созылуға сыналатын үлгі жолақ түрінде болуы
керек, немесе құбырлық бұйымның қабырғасы 19.1 мм-ден асса, онда үлгі
диаметрі 12.7мм болатын дөңгелек үлгі болуы керек.
Муфтаның материалы, муфталық дайындау немесе жеке үзындық негізінде
термоөңдеуден өткен жеделдетілген құбырлар немесе аксессуарлар үшін
созылуға сынау үлгілері бұйымнан алынуы керек. Жеделдетілген түрде кесілген
жолақ түріндегі үлгілер өндіруші мен тұтынушының өзара келісімі бойынша
пайдаланылады.
4. Сынау әдісі
Бойлық үлгілерді сынау кезінде созылу қасиеті анықталады. Созылуға
сынау үлгілердің көмегімен және бөлме температурасында жүзеге асады. Бұл
сынаулар жүргізілу кезінде деформацияның жылдамдығы ISO 6892 немесе ASTM
А370 талаптарына сәйкес болуы керек.
Созылуға сынау жүргізілетін машиналар кез келген сынау алдында 15
айдың ішінде ASTM Е83 процедураларына сәйкес калибрлеуден өткізілуі тиіс.
5. Сынауды жоққа шығару
Егер созылуға сынау үшін үлгілер сәйкессіз механикалық өңдеуді немесе
ақауды көрсетсе, онда бұл үлгі жарамсыз болып табылады және жаңасына
ауыстырылады.
6. Қайтадан сынау – С90, Т95 және Q125 типті муфтадан, муфталық
құбырлардан, жеделдетілген құбырлардан немесе аксессуарлардан басқа
барлық бұйымдар
Егер партияны ұсынатын созылуға сынау тапсырылған талаптарға сәйкес
болмаса, өндірушілер берілген ерітіндіні көрсететін үш қосымша ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
![google play](assets/img/google-play-badge.png)
Ақпарат
Қосымша
Email: info@stud.kz
