Құрылыс конструкциясын жоспарлау

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 21 бет
Таңдаулыға:

Мазмұны

Мөлшерлік сілтемелер ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... ... ..5
Анықтамалар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... ... ... ... ... ... 6
Белгілер мен қысқартулар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .7
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..81 Төсемені
есептеу ... ... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ..9
2 Арқалықтық алаңды
құрастыру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ..11
3 Құрастырылған бас арқалықты есептеу ... ... ... ... ... ... ... ... ... ... ... ... .. ..14
3.1 Бас арқалықтың көлденең қимасын анықтау
... ... ... ... ... ... ... ... ... ... . ... ..14
3.2 Қабылданған қабырға қалыңдығын
анықтау ... ... ... ... ... ... ... ... .. ... ... ... ...15
3.3 Көлденең белдеуше қиманың өлшемдерін
анықтау ... ... ... ... ... ... ... .. ... ... .15
3.4 Арқалық қимасын тексеру ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... ... ... ..16
3.5 Арқалықтың бойлық қимасын
өзгерту ... ... ... ... ... ... ... ... ... ... ... ... ... .17
4 Бас арқалықтың беріктілігін, иілімдігін және жалпы жатыс
орнықтылығынтексеру ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... .19
4.1 Арқалықтың беріктігін
тексеру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .19
4.2 Бас арқалықтың жатыс орнықтылығын
тексеру ... ... ... ... ... ... ... ... .. ... ... 19
4.3 Бас арқалықтың иілу мөлшерін
анықтау ... ... ... ... ... ... ... ... .. ... ... ... ... ... 20
4.4 Бас арқалықтың сығылған белдеуі мен қабырғаның жергілікті орнықтылығын
тексеру ... ... ... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..
..20
4.5 Арқалықтың дәнекерленген белдеуше тігісін
есептеу ... ... ... ... ... ... ... ... .21
4.6 Бас арқалықтың тіреу қырын
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 22
5 Бас арқалықтың монтаждық түйістірмесін
есептеу ... ... ... ... ... ... ... ... ... ... ..23
5.1 Белдеушелердің
түйістірмесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ..23
5.2 Қабырғаның
түйістірмесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ...24
6 Ортасынан сығылған тұтас ұстынды
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... .26
6.1 Ұстынның негізгі салмақ көтеретін бөлігін есептеу ... ... ... ... ... ... ... .26
6.2 Ұстынның төменгі жағын (базасын)
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ...27
6.3 Ұстынның қалпақшасын
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
.29
Қорытынды ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... 30
Әдебиеттер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...31

Қосымша: көлемі А-I үлгісіндегі табақша

Мөлшерлік сілтемелер

Курстық жобаны орындау барысында келесі мөлшерлік құжаттар мен МЕУЛ -
дер қолданылды.
1. ҚМжЕ 5.04-23-2002 Болат конструкциялар. Жобалау мөлшерлері.
2. ҚМжЕ 2.01.07-85 "Күшсалмақтар және әсерлер", М.. 1987.
3. МЕУЛ 839-72 Қоставрлы арқалықтар
4. ҚМжЕ РК 5,04-23-2002 Болат конструкциялар. Жобалаушы нормалар,
Астана, 2003 ж.
5. ҚМжЕ 3,03-01-87 Көтергіш және қоршау конструкциялары, М., 1987 ж.
6. ҚМжЕ РК 2,01-19-2004 Құрылыс конструкцияларын тот басудан сактау,
Астана, 2004 ж.
7. МЕУЛ 8239-72 Металдық төсемелер;
8. МЕУЛ 22353-77 және МЕУЛ 22356-77 Жоғары беріктікті болт

Анықтамалар

Қоставр – прокатты металл профиль, қоставрлы арқалық – екі горизонталь
сөреден және олар арасындағы тіректен тұрады. Нөмерлерінен айырылады.
Металлдық профиль – прокаттау және престеу нәтежесінде алынған бұйым.
Олар төтрбұрышты, дөңгелек, қоставрлы, швейллер профилді болып келеді.
Арқалық – құрылыс конструкция элементері, көбіне брус тәрізді болап
келеді және иілуге жұмыс істеуді.
Арқалықтық алаң – көтергіш арқалықтар системасы. Олар негізгі үш түрлі
болады: жеңілдетілген, орташа және қиындатылған.
Болат төсемелер – бұл болат жапырақтар тәрізді конструкция. Олар
арқалыққа қойылып, дәнекерленеді.
Ұстын қалпақшасы – ұстынның конструктивті элементі, оған жоғарыда
жатқан конструкциялар сүйенеді.
Ұстын базасы – күшті стреженнен іргетасқа беретін ұстын төменгі жағы.
Есептік күшсалмақ – бұл конструкция есебінде алынатын немесе негіз және
мөлшерлік күшсалмаққа сенімділік коэффицентіне көбейткенге тең.
Күштеу – қимадағы көлденең конструкцияларда сыртқы күштер және
әсерлерден пйда болатын ішкі күш.
Мөлшерлік кедергі – материалдағы мөлшерлік шектік қысым.
Пластикалық дефрмация – қалдық дефформациясы. Күшті факторлар әсерінен
пайда болады.

Белгілер мен қысқартулар

Рн - уақытша жүктеме күші;
γf - уақытша жүктеме күштің сенімділік коэффициенті;
γс - жұмыс шартының коэфициенті;
Rwf - Бұрыштама дәнекерленген тігістің қиылу кедергісі;
Е – Серпімділік модулі
Пуассон коэффициенті
q – уақытша бірқалыпты орналасқан жүктеме
төсеме аралығының оның иілімдігіне берілген қатынасы
t - төсеме қалыңдығын
тігістің есептеу ұзындығы
Н – төсемені керетін күш
тігістің балқу тереңдігі коэффициенті;
rf - төсеме аралығы;
Ry - есептік кедергісі (қарсыласуы);
- төсемеге жұмсалатын барлық металл салмағы;
М, Мmax - есептік иілу моменті;
f - арқалықтың иілімдігі;
- мөлшерлік жүктеме;
q – есептік жүктеме;
qi - төсемеге жұмсалатын барлық металл салмағы;
α – бас арақалықтың ескеретін коэффициенті;
- арқалықтағы нормальді кернеуі
- белдеушенің алаңы;
- қабырғаның алаңы;
- қабырғаның тұрақтылығын тексеру;
Ар – Қыртың кесік шетінен мыжылатын аудын;
hқ.б - төсеменің максималды құрылыс биіктігі;
hоң - арқалықтың оңтайлы биіктігі;
Wк - Керекті қарсыласу моменті
- арқалықтың құрылыс биіктігі;
- арқалық биіктігі;
– арқалықтың минемалды биіктігі;
Ап.қ. – плитаның қажетті ауданы.

Кіріспе

Қазіргі күрделі экономикалық жағдай кезінде Қазақстанда күрделі
құрылыс саласының маңызы, қажеттілігі айқын.Себебі белгілі қиындықтарға
қарамастан тау-кен қазба байлықтарын, мұнай көздері және т.б. салалар
игерілуде, сондықтан азаматтық, өндірістік, өнеркәсіптік, ауылшаруашылықтық
үйлер мен ғимараттар тұрғызу бүгінгі күннің талабы. Қазіргі таңда металл
конструкциясына деген сұраныс арта түсуде, бұл оның дамуына әкеледі.
Қазақстанда металлды барлық құрылыс саласында қолданылады. Әсіресе
үлкен аралықты, биік және жоғары күшсалмақ көтеретін ғимараттарда.
Металл конструкцияның формасымен қолдануына байланысты сегізге
бөлінеді:
1. Өндірістік ғимаратарда;
2. Ғимараттың үлкен аралықты жабынында;
3. Көпір жасауда;
4. Мұнараларда;
5. Көп қабатты қаңқалы ғимараттарда;
6. Жапрақты конструкцияларда;
7. Кран және басқада жылжитын конструкцияларда;
8. Басқада конструкцияларда.

Соңғы кезде біздің қаламызда да көптеген ғимараттар, яғни сауда
орталықтары, қоғамдық және тұрғын ғимараттарды, т.б. құрылыста металл
конструкциясы көптеп қолданылуда.

1 Төсемені есептеу
С235 маркалы болаттан жасалған төсеменің негізгі өлшемдерін анықтау
және оның арқаға бекіт есептеу.
Нормативтік бірқалыпты орналасқан уақытша жүктеме q = 16 кНм2, артық
жүктеме коэффициенті n = 1,2 , жұмыс шартының коэффициенті, төсеменің
шектік иілімдігі [fe] ≤ 1250, төсеме арқаға Э42 маркалы электродсымымен
дәнекерленген. Бұрыштама дәнекерленген тігістің қиылу кедергісі (қарсыласу)
Rwf = 225 MПа = 22.5 кНсм2
1.Конструкциялық схема

Төсеме өлшемдерін келесі формула бойынша анықтаймыз:

2.Есептік схема:

мұнда :
- төсеме аралығының оның қалыңдығына қатынас.
n0 = - төсеме аралығының оның иімділігіне берілген қатынасы
– Пуассон коэффициенті, болатқа = 0,3
Е – серпінділік модулі
– уақытша бірқалыпты орналасқан жүктеме
= 120,36 , төсеме қалыңдығын t = 1,0мм ден аламыз, сонда төсеме
аралығы ==120,36 см
Төсемені керетін күштің шамасын келесі формула бойынша анықтаймыз:

мұнда – артық жүктік коэффициенті.
Төсемені арқалыққа бекітетін және жартылай автоматты дәнеркелеу әдісімен
орындалған тігістің қалындығын келесі формула бойынша анықтаймыз

Тігіс қалындығын 5мм ден аламыз (конструтивтік шарт бойынша)
Мұнда Н – төсемені керетін күш, βf – тігістің балқу тереңдігі коэффициенті,
дәнекерлеу түріне және тігістің кеңістікте орналасуына байланысты
қабылданады
lf – тігістің есептеу ұзындығы

2 Арқалықтық алаңды құрастыру
Тапсырма: 22x6,0м арқалық төрмен 66x18 м төсемені арқалық алаңды жобалау
қажет.
Берілгені:
1. уақытша нормативтік бірқалыпты орналасқан жүктеме q = 16 кНм2 тең.
2. Артық жүктеме коэффициенті = 1,2 ,
3. конструкция материалы С 235 маркалы болат
4. есептік кедергісі (қарсыласуы) Rу = 225 МПа
5. Жұмыс шартының коэффициенті γс = 1.
6. Арқалықтың шектік иілімділгі [fe] ≤ 1250
Арқалық алаңнын 2 түрін қарастырамыз: I – жәй түрі, II - күрделі түрі.

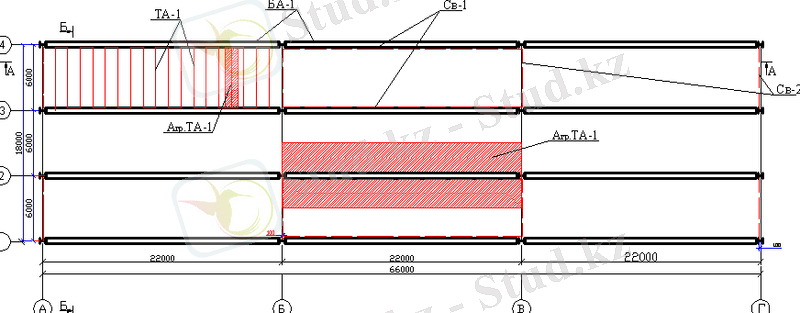

1-сурет.Арқалықты алаң

I – вариант. Арқалық алаңының қарапайым түрі.
Төсеме есетімен анықталған төсеме араылының оның қалыңдығына мүмкіндік
қатынасы lt = 120,36, төсеме қалындығы t= 1,0мм тең деп аламыз,
сонда оның аралығы

Бас арқалықтың аралығын теңдей 20 бөлікке бөлеміз – төсеме
арқалықтарының ара қашықтығы 115,7 см
Төсеменің аралығы (көрші аралықтардың белдеуше шерттерінің ара
қашықтығы) 115,7 см кем және 120,36 см аспайды.
1м2 қалыңдығы 1,0 мм жапырақты болаттың салмағы 78,5кг тең болатынын
біле отырып төсеменің салмағын анықтаймыз.
gнт = 1,0·78,5=78,5 кгм2 ≈0,785 кНсм2
Төсемеге арқалыққа түсетін жүктемелер.
Арқалық төсемеге келетін нормативтік жүктеме:
gН = (рН + gН)a = (16+0,785) ·1,157=19,4 кНм=0,194 кНсм
Аралық төсемеге келетін есептік жүктеме:
qн = (np·pн +ng+gн)а = (1,2·16+1,05·0,785) · 1,157 = 23,2 кНм
мұнда: np – уақытша жүктеменің нормативтік шамадан асуын ескеретін
коэффициенті
Есептік иілу моменті

Арқалықтың керекті кедергі (қарсыласу) моментін келесі формуламен
анықтаймыз, алғашқыда с1=с=1,1 тең деп аламыз

ГОСТ 8239-72 бойынша №30 қоставрды аламыз:
Инерция моменті I=7080 см4, кедергі (қарсыласу) моменті W=472 см3, салмағы
g=36,5 кгм сөре ені в= 13,5 см. W=472 см3 = 395,5 см2 байланысты
беріктік шартын тексереміз. Төсеме арқалықтың қимасын тексеру: Беріктік
шартын тексерудің қажеті жоқ, себебі қабылданған қоставрдың W
Иілімдік шартын келесі формула бойынша тексереміз:

Қабылданған арқалық қимасы беріктік және иілімдік шарттарына
қанағаттандырылады.
Прокатты арқалықтардың қабырғасы өте қалың болғандықтан жанама кернеу
шартын тексермейміз.
1-м2 төсемеге жұмсалатын металл салмағы:
Төсемеге g = 1,0·78,5=78,5 кгм2
Төсеме арқалықтарына:

II- вариант Арқалық алаңының күделі түрі.
Төсеменің түрін I- варианттағыдай аламыз. Төсеме арқалықтың саны:
Төсеме арқалықтың саны:
Төсеме арқалықтардың қадамын:
деп аламыз.
Төсеме арқалықтарына келетін нормативтік және есептік жүктемелерді
анықтаймыз:

Есептік иілу моменті:

Керекті қарсыласу моменті:

ГОСТ 8239-89 бойынша № 24 қос таврды аламыз. I=3460 см4, W=289 см3,
g=27,3 кгм.
Арқалықтың иімділігін анықтаймыз.

WkW болғандықтан беріктік шартын тексермейміз. Арқалықтың саны 5-тен
асқанына байланысты көмекші арқалыққа келетін жүктемені бірқалыпты
орналасқан деп аламыз.
Көмекші арқалыққа келетін нормативтік және есептік жүктемелерді анықтаймыз:

Есептік иілу моменті:

Керекті қарсыласу моменті:

№ 50 қос таврды аламыз. I=39727 см4, W=1589см3, сөренің ені в=17см,
қалыңдығы t=1,52см, салмағы g=78,5 кгм. WkW болғандықтан беріктік шартын
тексермейміз.

2 вариант бойынша металл шығыны q2= 78,5+ 27,31,2 + 78,54,4 = 119,09
кгм2 тең.
Металл шығыны бойынша 1 вариант тиімді

3 Құрастырылған бас арқалықты есептеу

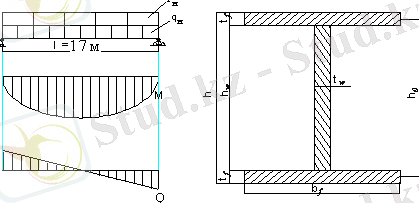

Дәнекерленген бас арқалықтың қимасына анықтау қажет.
1 вариант бойынша жобаланған арқалық тордың иілімділігі (1400)ℓ
және С255 маркалы болаттан жасалған дәнекерленген бас арқалықтың қимасын
анықтау қажет. Қалыңдығы t ≤ 20мм С255 маркалы болаттан есептік қиылу
қарсыласуы.

Run - нормативтік қарсыласу, - материалдық сенімділік коэффиценті.
Төсеме мен арқалықтардың салмағы g = 1,36 кНм2 .
Бас арқалықтың салмағын шамамен оған әсер ететін жүктеменің 1-2% бөлігіне
тең деп аламыз. Төсеменің максималдық құрлысы биіктігін тапсырма бойынша
2,5 м ден аламыз.

3.1 Бас арқалықтың көлденең қимасын анықтау
1.Бас арқалықтың есептік схемасы және қимасының суреті:

2)Нормативтік және есептік жүктемені анықтаймыз:

Мұнда: в – бас арқалықтың көлденең қадамы.
3)Арқалық аралығының ортасында есептік иілу моментін анықтаймыз:

Тек тиянағындағы көлденең күштік шамасы :

Бас арқалықты есептеуде оның пластикалық деформациясын еске аламыз. Алдымен
С1 = С деп алып арқалықтын керекті қарсыласу моментік келесі формула
бойынша анықтаймыз.

4)Бас арқалықтың қимасын құрастыру
Арқалықтың оптикалық биіктігін табу үшін алдымен оның биіктігін h≈ (110) м
деп аламыз да оның қабырға қалыңдығын:
tқ = 7 + 3 h1000 мм формула бойынша анықтаймыз:
tw = 7 + 3 · 22001000 = 13,6≈14мм
қабырға қалыңдығын 14мм тең деп қабылдаймыз.
см
мұнда:
R - дәнекерленген арқалықтарға, бұл коэффициент 1,2 ... .1,15 аралығында
қабылданады.
Анықталған арқалықтың биіктігі мен қабырға қалыңдығы 7,2 кестеде ұсынылған
шектер аралығына енеді.
Арқалықтың минималды биіктігін мына формула бойынша анықтаймыз:

Арқалықтың құрылыстық биіктігін анықтау үшін төсеменің берілген
максималдық биіктігіне және оның конструкциясына сүйене отырып анықтаймыз:

Анықталған арқалық биіктіктерің салыстыра отырып, арқалық биіктігін
онтималды биіктікке сәйкес қабылдаймыз
Һ = 165 см.

3.2 Қабылданған қабырға қалыңдығын анықтау
Қабылданған қабырға қалыңдығын формуламен тексереміз:
tw1 = 7 + 3 һ1000 = 7 + 3 * 16501000 = 11,95мм;
қабырғаның тірек тиянағындағы жанама кернеуге жұмыс істеу шартын
тексереміз.

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
