Телекоммуникациялық желілердің ортақ құрылымы


Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 11 бет
Таңдаулыға:

1 Телекоммуникациялық желілердің ортақ құрылымы

Компьютерлік, телевизиондық, телефондық және біріншілік желілердің бір - бірінен үлкен айырмашылығы бар болғанымен, олардың құрылымдарында жеткілікті жоғары дәрежеде ұқсастықтары бар.

Телекоммуникациялық желі ортақ жағдайда келесі компонеттерден тұрады:

  1. рұқсат етілген желі (сеть доступа, access network) - ақпараттық лектерді (поток) концентрациялауға арналған, қолданушылардың құрылғыларынан көптеген байланыс каналдары арқылы келіп түсетін магистральды желілердің түйіндеріндегі басқалармен салыстырғанда аз мөлшерде болады;
  2. магистраль (backbone немесе core network) - жекленген рұқсат етілген желілерді біріктіреді, олардың арасындағы трафик транзитін жоғарыжылдамдықты канал бойынша қамтамасыз етіп отырады;
  3. ақпараттандырылған орталықтар немесе сервисті басқару орталықтары (data centers немесе services control point) - бұл ақпараттық жекешелендірілген желілер ресурсы, олардың негізінде қолданушыларға өызмет көрсету жүзеге асады.

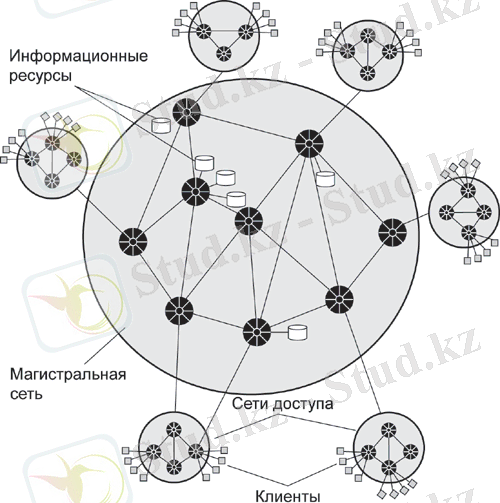

1. 1 - сурет. Телекоммуникациялық желілердің құрылымы

Рұқсат етілген желі де, магистральды желілер де коммутатор базасы негізінде құрылады. Әр коммутатор басқа коммутатор порттарымен байланыс каналы арқылы қосылатын біршама порттармен қамтылған.

1. 1 Рұқсат етілген желі

Рұқсат етілген желі телекоммуникациялық жүйенің төменгі сатысын көрсетеді. Бұл желіге соңғы (конечные, терминальды) түйіндер - яғни, желіні қолданушыларда орналасқан құрылғы. Компьютерлік желілерде соңғы түйіндер ретінде компьютерлер қолданылады, телефондық желіде - телефондық аппарат, ал телевизиондық және радиожеліде - сәйкесінше теле және радиоқабылдағыштар.

1. 2 Магистральды желі

Магистральды желі жекеленген рұқсат етілген желілерді біріктіреді, олардың арасындағы трафик транзитін жоғарыжылдамдықты канал бойынша қамтамасыз ету функциясын атқарып отырады. Магистраль коммутаторлары тек қана жекешеленген қолданушылар арасындағы ақпараттық қосылуды (біріктіруді) ғана емес, сонымен қатар, қолданушылық қосылудың мәліметтерінің үлкен санын тасымалдайтын агрегирленген ақпараттық лектерінде жұмыс жасай алады. Ақырында ақпарат магистраль көмегімен қабылдаушының рұқсат етілген желісіне келіп түседі, онда және қолданушының құрылғысының кіріс портында тек оған ғана адрестелген ақпарат келіп түседі де коммутацияланады (коммутируется) .

Егерде қабылдаушы абонент жіберуші абоненттің рұқсат етілген коммутаторына қосылған болса, онда соңғысы керек операциясын өз бетімен орындайды.

1. 3 Ақпарттандырылған орталықтар

Ақпараттандырылған орталықтар/сервистерді басқару орталықтары - бұл пайдаланушыларға қызмет көрсету негізінде жүзеге асырылатын өзіндік ақпараттандырылған желінің ресурсы мұндай орталықтарында 2 түрлі ақпарат сақталынуы мүмкін:

  • қолданушы ақпарат, яғни тек желінің қолданушыларын қызықтыратын мәліметтер;
  • қосымша қызмет ақпарат, қолданушыларға кейбір қызметтерді көрсету мүмкіншілігі бар.

Ақпараттық ресурстардың бірінші түрінің мысалы ретінде әртүрлі анықтамалық ақпарат және т. б. орналасқан Web - портал бола алады. Телефонды желілерде мұндай орталықтардың рөлін жедел шақыру қызметтері (мысалы милиция, жедел жәрдем) дәне әртүрлі ұйымдардың анықтамалық қызметтері - вокзалдардың, аэропорттардың, дүкендердің және т. б. Ал телевизионды желілерде мұндай орталықтар болып «тірі» сурет көрсететін немесе алдын - ала жазылған сюжеттерден киноларды ойнататын телестудиялар болып табылады.

Екінші түрінің ресурсына, мысалы, желіні иеленетін пайдаланушыларға сол немесе басқа қызмет түрін көрсету құқын тексеретін ұйымдардың көмегімен әртүрлі аутентификация мен пайдаланушыларды қосу жүйелері жатады; коммерциялық желілерде көрсетілетін қызмет түріне ақы алынатын биллинг жүйелері; пайдаланушының әрқайсысы жазылған қызмет түрлері, сонымен қатар есімдер мен парольдерді сақтайтын пайдаланушылардың ақпараттық мәліметтер базасын жатқызуға болады. Телефондық желілерде қолданушылардың телефондық шақыруларының стандартты емес жөндеулер программасы сақталынған, компьютер орналастырылған сервистерді басқару орталықтары (Services Control point, SCP) бар, мысалы, коммерциялық ұйымдардың тегін анықтамалық қызметердің шақырылуы (мысалы, 800 қызметі) немесе теледауыс беруді жүргізудегі шақыру (вызов) . Ақпараттандырылған орталықтардың тағы бір кең таралған түрі бір немесе бірнеше компьютерлерді жұмыс істейтін бір немесе бірнеше компьютерлерде жұмыс істейтін программалық қамсыздандырудан тұратын орталықтандырылған желіні басқару жүйесі.

1. 4 ҚР біріктірілген телекоммуникация жүйесінің (ЕСТ) архитектурасы

Желінің архитектурасы - физикалық және логикалық, құрылымдық желі элементтерінің, олардың арасындағы байланыс және өзара қарым - қатынас ережелері. Архитектура иерархиялық көпдеңгейлік модель түріндегі желі сипатымен бейнеленеді, олардың әрқайсысы абстрактілік өз деңгейінің бар элементтерін ерекшелейді. Ал, иерархия - бүтіннің бөлігі мен элементтерінің үлкеннен кішіге қарай орналасу реті. Иерархияны пайдалану арқылы желіні төменгі сатылық бөлек желілерге (подсеть) немесе сегменттерге бөлуге болады.

ҚР біріктірілген телекоммуникация жүйесі (БТЖ) иерархиялық құрылым болып табылады және 3 деңгейден тұрады:

  • бірінші деңгей - біріншілік желі;
  • екінші дейгей - екіншілік желі;
  • үшінші деңгей - желілерге ерекшеленген желілер (выделенные сети) және арнайы мақсатқа арналған байланыс желілері.

ҚР БТЖ - ның біріншілік желісі - тарату каналдарынан, желілік трактілерден, тораптардан, желілік операциялар және оларды жалғастыратын линиялар жиынтығы. Біріншілік желі екіншілік желілерді берілу каналдары мен физикалық тізбектермен қамтамасыз етеді, Біріншілік желі магистральды, зонаішілік және жергілікті болып бөлінеді.

Магистральды біріншілік желі - ҚР БТЖ - нің біріншілік желісінің бір бөлігі, еліміздің территориясындағы ортақ қолданыстағы зонаішілік біріншілік желілердің әртүрлі желілік трактілері мен типтік беріліс каналдарының арасындағы байланысын қамтамасыз етеді.

Зонаішілік біріншілік желі бір немесе бірнеше облыс аймағында құрылатын технологиялық біріккен қалааралық телекоомуникациялар желісі.

Жергілікті біріншілік желі - «жергілікті түйін - ақырғы құрылғы» аймағында рұқсат етілген желі болып табылады.

Зонаішілік

біріншілік желі

жергілікті

желі

1. 2 - сурет. Біріншілік желі түрлері

ҚР БТЖ - ның екіншілік желісі - типтік беріліс каналдарының және түйіндер мен коммутация станциялары арқылы біріншілік желінінің физикалық тізбектері негізінде құрылады. Екіншілік желі коммутациялық станциялардың, коммутация түйіндерінің, ақырғы абоненттік құрылғылардың және екіншілік желі каналдарының біріккен жүйесін көрсетеді. Екіншілік желілер магистральды және жергілікті бола алады.

Арнайы желілердің түріне арнайы мақсаттағы желілер және ерекшеленген желілер жатады.

Ерекшеленген желілер белгілі бір шектеулі абоненттер шеңберінде қызмет етеді. Олар СТОП - қа қосыла алмайды.

Арнайы мақсаттағы желілер - мемелекеттік органдарға, мемелекеттік басқару ұйымдарына, қорғаныс және тәртіп сақтау органдарына қызмет көрсететін желі.

1. 3 - cурет. Біріншілік және екіншілік желі арасындағы байланыс

1 - беріліс жүйесі (транспорт жүйесі) ;

2 - біріншілік желінің желілік түйіні;

3 - желілік станция;

4 - интерфейс;

5 - А екіншілік желісінің түйіні;

6 - Б екіншілік желісінің түйіні;

7 - А екіншілік желісінің станциясы;

8 - Б екіншілік желісінің станциясы;

9, 10 - терминалы;

11 - абоненттік беріліс линиясы.

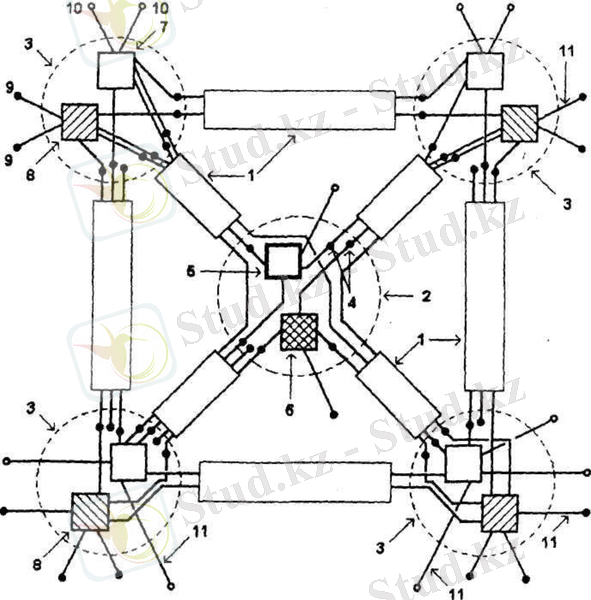

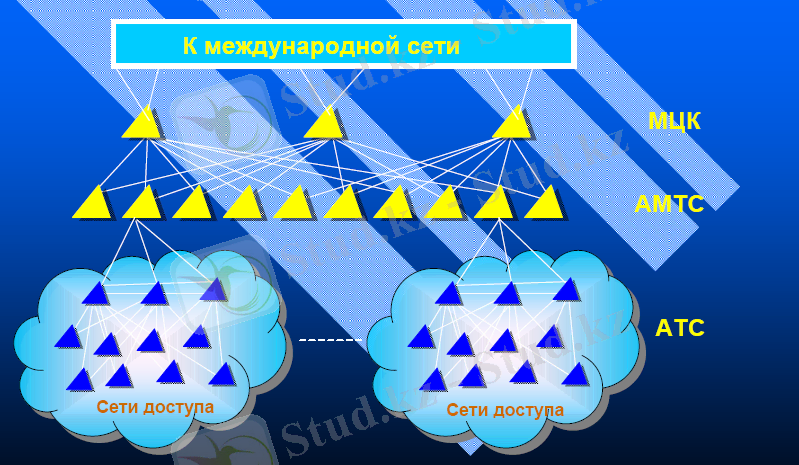

1. 4 - сурет. ҚР БТЖ - ның территориялық сегменті

2 Байланыс желісін TMN стандарты бойынша басқару

2. 1 Стандартизацияның негiзгi бағыттары

Ақпараттық желiлердiң түрлерiнiң алуантүрлiгi, әр түрлi жасап шығарушылар шығарған жабдық және оларға арналған басқару жүйесi және бiр желiлердiң қолданушыларының басқа қолданушылармен әрекеттесетін ниетi бұл желiлердің және тиiстi басқару жүйелерiнiң бiрлескен жұмысы ұйымдағы қажеттiктердi шақырады. Мұндай күштi нарықтық талап стандартизациялау процесiнiң қозғаушы күшi болып табылатын басқару жүйелерiнiң табанды қажеттiлiгін тудырады. Халықаралық стандарттардың ұйымы (ИСО), Халықаралық одақтың электр байланысының Стандартизациялау секторының электр байланысы (МСЭ-T, бұрын МККТТ ) және Internet желiсінiң Басқарушы кеңесi (Internet Activities Board-IAB) шығарылатын байланыс желiлерiнiң басқару жүйелерiнiң стандарттарының өңделуі осы облыстағы бастаушы фирмаларға арқа сүйедi. Олардың ішінде мыналарды атап өтуге болады - NetView IBM компаниясының NetView, OpenView - Hewlett-Packard, EMA (Enterprise Management Architecture) - DEC, UNMA (Unified Network Management Architecture) - AT&T. Сонымен қатар әрбiр фирма өз стандарттарын халықаралық ұйымдарға байлауға ұмтылады. ИСО ұсынған басқару жүйесiнің үлгiсі, бiр-бiрiмен өзара жұмыс iстей алатын ашық жүйелердің өзара байланыс үлгiсiн қолданады және таралған басқару процесстерiнiң тұжырымдамасында құрастырылған. Басқару басқарылатын объектілердiң үстiнде бағдарлаушы процесстермен iске асады. Басқарылатын объект басқару керек болатын қор сияқты түсiндiріледi. Әрбiр басқарылатын объекттің өз атрибуттары болады. Басқарылатын объектiнің анықталатын бөлiгі болып объекттің өзiне де, оның қасиетiнде де нақтылы ықпалмен әсер ете алатын бұл объектінiң үстiнде орындала алатын басқару операцияларының жиыны болып табылады. Желiлердегі басқарулар үшiн бес функционалдық облыстар ерекшеленген : ақаулық, сапа, кескiн, қауiпсiздiк және қаржылық есепке алу. Бұл үлгiнiң шеңберiнде екi стандарт жасалған : мәліметтердің ортақ жиындарын қолданатын бағдарлаушы процесс пен басқарылатын ресурс арасындағы өзара әрекеттесуінде басқарылатын ақпараттың айырбасын қамтамасыз ететін хаттамалар және қызметтердің ортақ жиынын анықтайтын CMIP (Common Management Information Protocol ) және CMIS (Common Management Information Service ) .

Басқару жүйесінің ақпараттық үлгiсi программалау тiлдерiндегi дамыған объективтi-хабарға арқа сүйейдi. Басқа стандарт түріне IAB жасап шығарған басқару желісінің жай хаттамасы SNMP (Simple Network Management Protocol ) жатады. 1988 жылы қабылданған МККТТ ұсынған М. 30 және 1992 жылы оны ары қарай дамытатын қабылданған М. 3000 топтамаларының ұсыныстары ИСО ның үлгiсіне сүйенетiн электр байланыс желiсінің басқару жүйесі ұйымына концепция ұсынылған. Бұл ұсыныстардың мәнiнiң мазмұндамасы төменде берiлген.

Әлбетте, әр типтегі желінің ерекшеліктері, дегенмен олардың құрылымы жоғарыда көрсетілгендей, сонымен қатар желінің неге арналғанына және көлеміне байланысты құрылымның кейбір тұрақтылары онда болмауы мүмкін немесе керек емес мағынасы болуы мүмкін. Мысалы, үлкен емес локальды компьютерлік желіде ашық көрсетілген рұқсат етілген желі мен магистраль жоқ - олар жеткілікті ортақ құрылымға біріктірілген. Корпоративті желі де белгілі жүйесі жоқ, өйткені ұйым қызметкерлеріне қызмет коммерциялық негізде көрсетілмейді. Кейбір телефондық желілер де ақпараттанған орталықтар болмауы мүмкін, ал телевизиондық рұқсат етілген желі түрін иемденеді, өйткені ондағы ақпарат тек бір бағытта бағытталады - яғни, желіден абонентке қарай.

2. 2 TMN - нің ортақ принциптері

МСЭ - Т М. 3010 рекомендациясы бойынша жобалаудың, функциялаудың және электрбайланысты басқару жүйесінің (TMN - Telecommunications Management Network) техикалық қызмет көрсетудің ортақ принциптері көрсетілген. TMN - нің негізігі қызметі компания - операторларға өздерінің электрбайланыс жүйелерін басқаруда көмек көрсету болып табылады. TMN - нің негізгі принципі әр түрлі типтегі операциондық жүйелердің ұйымдық өзарабайланысының мүмкіндігін алу үшін ұйымдық құрылымдарды және стандартты хаттамалар мен интерфейсттік электрбайланыс аппаратураларды қамтамасыз ету болып табылады. 1-шi суретте TMN мен электрбайланыс желiсінің аралығындағы өзара байланыс көрсетілген. Операциялық жүйелер басқару бойынша функциялардың орындалуына қажеттi барлық ақпараттың өңделуiн жүзеге асырады. Жұмыс станциялары қолданбалы интерфейстердi қамтамасыз етедi, нәтижесінде қызмет көрсетушi персонал басқарушы желiмен өзара әрекеттеседі. Мәліметтертің берілу желiсi TMN - ның компоненттерi мен операциялық жүйелердiң, желілік элементтердің арасындағы байланысқа арналған. TMN басқару жүйесi мен әр түрлi типтегі электр байланыс аппаратураларын жалғастыратын операциялық жүйелер арасындағы қарапайым байланыс пен үлкен желiге дейiн электр байланысын басқару жүйесiнің жеке құрылғысы аралығында өзгере алады. Айта кеткен жөн, TMN ақпаратты алуы және жұмысты басқаруға арналған бiрнеше әртүрлi нүктелердегi электр байланыс желiсi бар интерфейстерiн қамтамасыз ететiн дербес жүйе болып табылады. Бірақ та көбінесе TMN электр байланыс желісінің бөлігін өзінің байланысын қаматамасыз ету үшін қолданады. Төменде басқару үшін TMN қолданыла алатын негізгі аппаратура типі мен желілер мысалы келтірілген:

  • ортақ және жеке қолданыстағы желілер, соның ішінде интеграция қызметі бар таржолақты және кеңжолақты желілер, қозғалмалы байланыс желісі, интеллектуалды желілер;
  • TMN желісінің өзі;
  • ақырғы беріліс жүйесінің аппаратурасы (мультиплексорлар, кросстық коммутация аппаратурасы, түрлендіргіш аппаратура және т. б. )
  • берілудің цифрлық және аналогтық жүйесі (кабельдік, оптикалық - волокондық, радио, спутник және т. б. )
  • қайта қалпына келтіру жүйесі;
  • цифрлық және аналогтық коммутациялық станциялар;
  • сигнализация жүйелері;
  • УАТС және ақырғы абоненттік құрылғы;
  • интеграциялық қызметі бар қолданушы желі терминалдары;
  • байланыс қызметін қамтамасыз ететін программалық тәсіл (программалық коммутация тәсілдері, каталогтар, мәліметтер базасы және т. б. ) ;
  • көмекші жүйелер (электрқорек жүйелері, кондиционерлер, ғимарат ішіндегі авариялық сигнализация жүйесі) ;

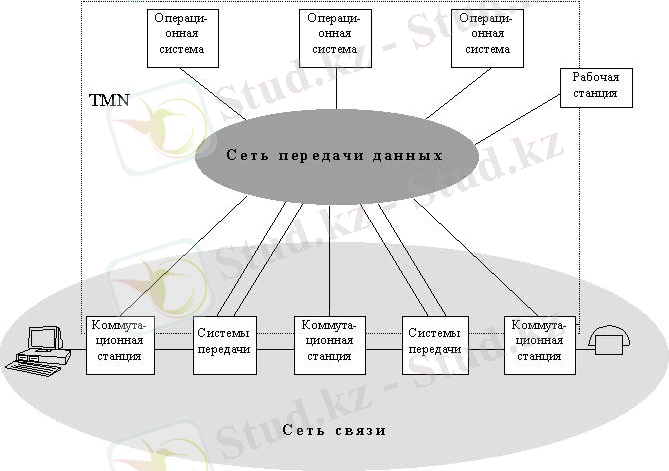

2. 1 - сурет. Басқару жүйесі мен байланыс желісі арасындағы байланыс

ИСО - ның моделі бойынша желімен басқару жүйесі иерархиялық түрде құрылады және келесі деңгейлерден тұрады (астынан жоғарға қарай) (2. 2 - сурет) :

  • желілік элементтер;
  • элементпен басқару;
  • желімен басқару;
  • қызмет көрсетумен басқару;
  • администраторлық басқару

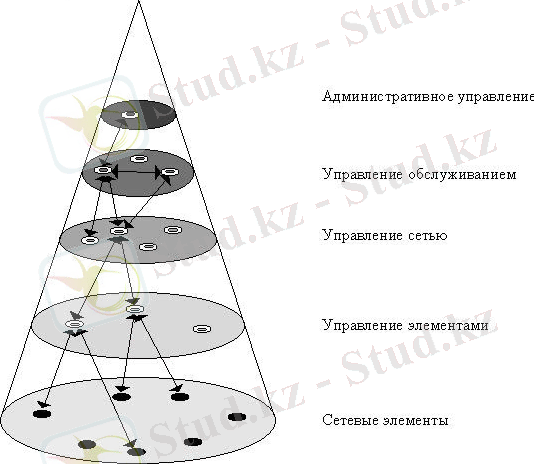

2. 2 - сурет. Байланыс желісін басқару деңгейі

Өздiң байланыс желiсi болмен деңгей ең төменгi, яғни басқаруды объект. Ретiнде торлық элементтер Әрбiр келесi деңгей коммутацилық станциялар, берiлудi жүйе, тестiлiк жабдығының мультиплексорлар, комплекттерi және тағы басқалар қарала алады алдыңғыға қарағанда жалпылауды биiгiрек дәреженi алады. Деңгейдiң күйi туралы мәлiметтi жоғары түседi, жоғарыдан төменге басқарушы әсерлер жүредi. Басқаруды автоматтандыруды дәреже әр түрлi бола алады, тiркесi орын алы әдетте және қол процедура автоматты. Басқаруды иерархияның деңгей болған сайын әдеттегiдей, және одан жоғары автоматтандыруды оның дәрежесi сол төменде. Элементтердiң басқаруын деңгей жеке элементтерге немесе кейбiр олардың iшкi жиындарына жұмыстың параметрлерiнiң бақылау, бейнесi, техникалық қызмет көрсету, тестеу, кескiндеу қарай қамтиды. Торлық басқаруды деңгей барлық желi бiртұтас көзқараспен өзараны олардың өзара байланысындағы торлық элементтердiң iшкi жиыны тексере және барлық торлық қорлармен басқара қамтуға мүмкiндiк бередi. Желiмен тiкелей байланатын барлық төменде жатқан деңгейлерден қызмет көрсетудi басқаруды деңгей, "тұлғамен аударған" айырмашылығына, яғни техникалық құралдармен, қолданушыға. Қызметтердiң беруге және тоқтатылуы бойынша шешiмдер бұл жерде қабылданады, тағы сол сияқтылар тиiстi жоспарлау және есепке алуды жүргiзу iске асады. Негізгі фактордың қызмет көрсетудi сапаны қамтамасыз ету бұл жерде болып табылады. Әкiмшiлiк басқаруды деңгей байланыс желiсiнiң серiктестiгiнiң жұмыс жасауын қамтамасыз етедi. Ұйымдастыру және қаржы сұрақтары бұл жерде ұйғарылады, басқа байланыс желiлерiнiң серiктестiктерiмен өзара әрекеттесу iске асады. Бүгiнгi күнге байланыс желiлерiмен басқару жүйесiнiң бастаушы фирмаларымен элементтердiң басқаруы немесе желiнi басқаруға қарағанда деңгей және одан жоғарылардың функцияларын жүзеге асыруға ұсынылатын игерiлген. Екi бөлiкте бөлшектеу мүмкiн басқарумен бөлшектеу мүмкiн сабақтас барлық функциялар : ортақ және қолданбалысы. Мысалы, ортақ функциялар қолдауды қолданбалы қамтамасыз етедi және ИСО классификациямен сәйкес Қолданбалы функциялар тағы сол сияқтылар байланыс желiсi және басқару жүйесi, ақпаратты сақтау, оның бейнесi, iрiктеудi, iздестiру элементтердiң арасындағы мәлiметтiң орын ауыстырулары қосады бес (3-шi сурет ) дәрежелерге бөлiнедi:

... жалғасы
