ЖОСПАР
КІРІСПЕ 2
СОРАПТАР 2
ОРТАДАН ТЕПКІШ СОРАПТАР 2
Сорапты пайдалану 3
ЖҰМЫС ДӨҢГЕЛЕГІНІҢ ТҮРЛЕРІ 4
НМ типті магистральдық сораптар 6
Тегеуріндік сораптар 6
ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР 8

КІРІСПЕ

Сорап дегеніміз - сұйықтықты жылжытуға және оған энергия беруге
арналған машина. Жұмыс жасап тұрған сорап сұйық ағынын қозғалыстан түсетін
механикалық энергияны потенциалдық, кинетикалық және жылу энергиясына
айналдырады.
Суйық ағынының гидравликалық энергиясын механикалық энергияға
айналдыратын машиналарды қозғалыстар деп айтады.
Сораптың жумысын сипаттайтын негізгі параметрлер -бұл беріліс, арын,
қысым, энергия. Беріліс дегеніміз - белгілі бір уақыт аралығында өтетін
сұйықтықтың немесе газдың көлемі. Ол көлемдік және салмақтық болып
белгіленеді. Поршеньді және роторлы сораптарды пайдаланғанда қысым үлкен
болады, беріліс төмен болады.

СОРАПТАР

ОРТАДАН ТЕПКІШ СОРАПТАР

Ортадан тепкіш сораптар мен осьті сораптардың ұқсастығы құрылымдығына
байланысты - бұл айналып туратын ротор, қозғалмайтын статор. Бұл сораптарда
сұйықтық қалақшалардың көмегімен ротордың каналдарында жылжиды, қысымға
қарсыласып (жылдамдығы ұлғаяды). Ал сораптардың каналдарында тоқтатылады
(жылдамдығы кенеттен азаяды).
Суйықтықтың жылжуы мен тоқтатылуы қалақшалы сораптарда бір немөсе
бірнеше рет болуы мүмкін. Бундай сораптар - бір сатылы немесе көп сатылы
болып бөлінеді.

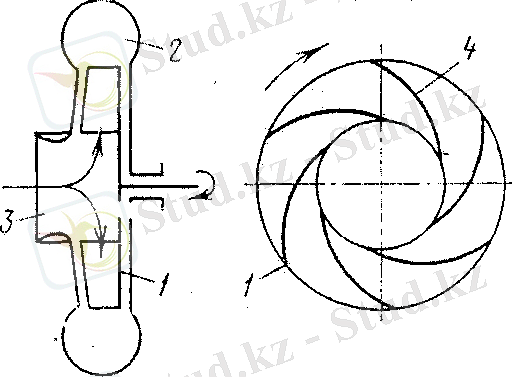

Ортадан тепкіш сораптың сулбасы: 1-жұмыс дөңгелегі; 2-
отвод; 3-подвод; 4-қалақша.

Сорапты пайдалану

Мұнай-газ ісінде сораптарды пайдалану аймақтары: 1)-Сұйық
көмірсутектерді жер қабатына айдау үшін; 2)-Ұңғыдан сұйықтықты сорып алу
үшін; 3)-Мунай өнімдерін, сұйылтылған газды тасымалдау үшін;
4)-Коммуналды және басқа да қосымша өндірістерді су жүйесімен қамтамасыз
ету үшін;
5)-Суйықтықтыі циркуляциясын устап туру үшін (тау
жыныстарын бузып тазалау);
6)-Қоспалар дайындаған кезде (цементтеу).

Суйықтықтың салыстырмалы шығыны аз және қысымы жоғары қайталап
ілгерілемелі сораптар, ал шығыны көп, қысымы төменге ортадан тепкіш
сораптар арналған. Қайталап ілгерілемелі сораптардың берілісін көбейту үшін
жумыс көлемін үлкейту керек. Ал ортадан тепкіш сораптардың қысымын көбейту
ушін біліктің айналу жиілігін және сораптың сатысын көбөйту керек.
Сораптарды беріліс пен арынға (қысымға) байланысты таңдәйды, сонымен қатар
олар пайдалану барысында ыңғайлы және техника - экономикалық жағынан тиімді
болуы керек. Қайталап лгерілемелі сораптарға қарағандә реттеу үшін
ыңғайлы, бірақ оларды қосып қосу қиын (алдын-ала сұйықтықпен толтыру
керек).

Сорапты реттеу
Сораптың бөрілісін өзгерту үшін - дроссельдеу қажет. Яғни. сораптың
берілісін азайту үшін айдау сызығына қосымша кедергі енгізу керөк. Бұл әдіс
жүйріктік коэффициенті аз сораптарға пайдаланылады, берілістің азаюымен
сораптың қуаты да азаяды.
Екінші тәсіл - дроссельдеп қайтадан жіберу. Бұл әдіс жүйріктік
коэффициенттері жоғары сораптарға арналған. Сұйықтықты басқа жуйеге
жібереді. Бұл жағдайда ПӘК-і төмен және кавитация құбылысы болуы ықтимал.
Үшінші тәсіл - жетектің жылдамдығын өзгөрту. Бул әдсті әртурлі
сораптарға пайдаланады.
Төртінші тәсіл - жұмыс дөңгелегін егеу. Бесінші тәсіл - сораптардың
сатысын өзгерту. Алтыншы тәсіл - жұмыс көлемін өзгерту.

ЖҰМЫС ДӨҢГЕЛЕГІНІҢ ТҮРЛЕРІ

Дөңгелектің құрылысы оның тез жүру коэффициентіне айтарлықтай дәрежеде
байланысты.
Тез жүру коэффициентінің жоғарлығына байланысты қалақшалы сораптардың
жұмыс дөңгелегі көрсетілгендей бес түрге бөлінеді.
Тез жүру коэффициентін ұлғайтқан сайын жұмыс дөңгелегінің лопастарының
ені ұлғаяды да, ал оның қатысты сыртқы диаметрі кішірейеді, яғни жұмыс
дөңгелегі осьпен радиалды тізбектей жасалады.

Жылдам жүріс коэффициентінің формуласын анализдеу арқылы

Ортадан тепкіш сораптар Q және H берілген жұмыстарға арналғанын, жылдам
жүрісі жоғары болған сайын, білікке түсетін айналу жиілігін жоғарылайтынын
көруге болады.
Жоғары айналу жиіліктері тиімді, себебі беріліс сораптың кіші өлшемдері
мен салмағына сай келеді. Осыған орай жоғары жылдам жүріс коэффициенттілігі
сораптарды (3, 4 және 5) қолдану экономикалық тұрғыдан тиімді.
Берілген жылдам жүріс коэффициентінің айналым саны неғұрлым жоғары
болса, беріліс жоғары және арын төмен болады. Сол үшін жылдам жүріс
коффициенті жоғары сораптар аз арынды болады да, жоғары берілісті береді
(3.4 және 5). Осыған қарсы 1 және 2 сораптары төмен берілісті және арындары
жоғары болады.
Ортадан тепкіш сораптардың жұмыс дөңгелегі тапсырылған беріліс пен
қысымды сұйықтық берілісін екі жақты етіп жасауға болады. Бұл жағдайда
тапсырылған беріліс Q оң және сол жартыларына теңдей етіп бөлінеді. Бұл
кезде дөңгелектің жылдам жүріс коэффициенті 2 есеге қысқарып, дөңгелек аз
жылдам жүрісті болады.
Дөңгелек қалақшаларының жұмыс шарттары әр түрлі жылдам жүрісте бірдей
болмайды. Мысалыға, жәй жүрісті дөңгелекте бір сұйықтықтың беріліс ағындары
бірдей шарттарда қозғалуда, қалақшаның кіс жиегі цилиндрлік бетте жатуда,
ал қалақшаның өзі цилиндрлік болып табылуда. Бұл радиалды ортадан тепкіш
дөңгелектердің ... жалғасы
