Жүк көтергіш машинаның механизимін есептеу
Мазмұны
1. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... ...4
2. Мұнаралы кран ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 5
3. Жүкалғыш лайықтаулар ... ... ... ... ... ... ... ... ... ... ... ... .. ... .10

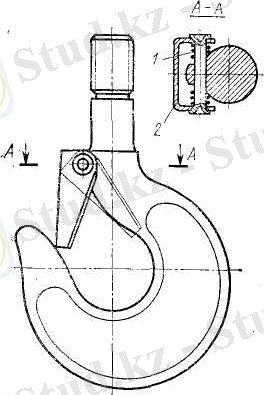

3.1. Ілмек ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... 14
4. Жүк таситын және ауыр құрылғылардың элементтері ... ... ... ...15
4.1. Полиспасттар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .17
4.2. Дабыл ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...22
4.3. Блоктар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .24
5. Тежегіш. Жалпы талаптар. Тежегіш құрылғыларының
квалификациясы. Жалпы мінездеме ... ... ... ... ... ... ... ... ... ... ...26
5.1. Құдықтық тежегіштер ... ... ... ... ... ... ... ... ... ... ... ... ... ...28
5.2. Ленталық тежегіштер ... ... ... ... ... ... ... ... ... ... ... ... ... ..30
5.3. Өстік басқышы бар тежегіш ... ... ... ... ... ... ... ... . ... ... ... ..32
6. Жүк көтергіш және жебе ұшу механизмі... ... ... ... ... ... ... 34
6.1. Жүк көтергіш механизмдерінің сызбасы ... ... ... ... ... ... ... ..34
6.2. Жебе ұшу өзгертулері механизмі ... ... ... ... ... ... ... ... ... ...37
7. Жылжу механизмдері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..41
7.1. Қозғалтқыш дөңгелектері бар жылжу механизмдерінің
құрылысы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
... ... ... ... ... ... ... ... 41
8. Жебе ұшу механизмін есептеу үлгісі
... ... ... ... ... ... ... ... ... ... .43
9. Мәлімет материалдар ... ... ... ... ... ... ... ... ... ... ... ... ... ... .56
10.
Әдебиеттер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .54
К і р і с п е
Құрылыс өндірісінде құрылыс машиналары мен механизмдер кеңінен
қолданылады. Құрылыс машиналары түрлеріне қарай және атқару қызметіне қарай
жікеледі.
Құрылыс машиналары мен жабдықтарына жататындар:
Тиеп-түсіру машиналары;
Жер жұмыстары машиналары;
Жүк көтергіш машиналары;
Бетон дайындау машиналары;
Әрлеу машиналары.
Жүк көтергіш машиналарының атқаратын қызметі көлденең және тігінен
жүктерді бір орыннан екінші орынға ауыстыру үшін қажет. Құрылыс саласында
жебелі жүк көтергіш крандар кеңінен қолданылыады. Жүк көтергіш крандардың
басты құрылысы вертикалды телескопиялық бағанадан, башмактардан, жебеден,
көтеру және жылжыту меанизмдерінен тұрады.
Жалпы құрылыс машиналары капиталды құрылыста құрылыс-монтажды және арнайы
процестерді жүзеге асыру үшін қажет.
Құрылыс өндірісі екі жүйеден трады:
1. Құрылыс өндірісінің технологиясы;
2. Құрылыс өндірісін ұйымдастыру.
Құрылыс өндіріс технологиясы дегеніміз – құрылыс материалдарын дайындау,
шикізат және құрылыс өнімдерін өндіретін әдістерді айтамыз.
Құрылыс өнімдерінің технологиясы құрылыс пен ғимараттарды салу және
құрылыс процестерінің технологиясыынан тұрады.
Мұнаралы кран
Жүк көтергіш машиналар және механизмдер жүктердің орын ауыстыруы үшін
және адамдарды тік бойымен және оларды бір аудан нүктесінен тасымалдауға
арналған, қызмет көрсетілетін машинамен басқасына.
Пәтер-үйлік, өнеркәсіпті, ауылдық және гидротехникалық құрылыста
құрылыс-монтаж жұмыстарын орындауда мұнаралық крандар кең қолданылады, бұл
конструкция жебе астылық көлемді және қажетсіз шарттарды қамтамасыз етіп,
құрамалы конструкциялардың монтажын және технологиялық жабдықтауларын
орындауға арналған.
Машина жүк көтерімділігін машинаның жүк көтеру шамасына жүк жұмысын
орындауға есептеленетін жүкті номиналдық (максималдық) көпшілік деп атайды.
Мынау мөлшер дене инерциялық және гравитация қасиеттер мінездесін береді,
ол машина әрекеттері және пунктіне байланысты жығылудан тәуелді болмайды
көпшілік бірліктерінде (кг,т). Көпшіліктің айырмашылық ауырлық күші, жерге
дене өзіне тартуының күш анықтаушы, әрекет пунктісінде байланысты жығылу
жеделдетуіне тәуелді болады және күш бірліктерінде айтылады. ( Н, кН). Дене
салмағы - ол күш, қайсымен дене астына ауырлық күш тірекке әсер етеді.
Егер тірек жердің салыстырмалы немесе біркелкі дене қозғайды,бірақ, дене
салмақтық ауырлық күшіде бірдей. Тездетумен көтеру жанында дене салмағы
көбірек күш ауырлық. Арақатынас аралық салмақты (Н), көпшілігімен (кг)
формуласымен айтылады, қайда - еркін жығылу. Жүк көтерімділігі
мағынасына органға жүк алғыш пен көршілес лайықтаулардың көпшілігін,
қосалқы құрылғылардың, ал жүкке арналған көтергіш машиналардың,
жинақталған грейфермен, электро-магнитпен, спредермен, қауғамен, сонымен
қатар және олардын көпшілікті. Қазіргі жүк көтергіш машиналардың жүк
көтерімділігі тербеледі – 50-100 кг көпшілікпен көтеруге арналған
құрылғылар және бөлшектердің станоктарына құруларды болады, ал көпшілікпен
ауыр жабдықтау монтажына арналған жүк көтергіш машиналар, орналасушы
жүктерде кездеседі 800 т .
Өзі жүретін және мұнаралық крандардың тұрақтылық аударуға қарсы жұмыс
барысында жүк таситын кезең, жебе ұшуына жүк с а л м а қ анықталатын
туындысымен сипатталады.
Негізгілерге келесі параметрлерді жатады :
Ұшу ( м ) жебенің - тік осі аралық ара қашықтық жебе айналулары және
көтерілуші жүк тік осімен;
Биік ( м ) ілмек көтеруі - ең үлкен биікке оның көтерілуі рельстердің
кішкене басының, қайсыларға кран орналасады;
Жылдамдық ( ммин) көтеруді немесе жүк түсіруінің - жолдардын ұзындық,
жүр жүкпен уақыттардын бірлігіне тікпен;
Жылдамдық ( ммин) кран жылжулары - жолдардын ұзындық, кранмен өтетінді
уақыттардың бірлігіне.
Құрылысы бойынша мұнаралық кран анықталғандай басы айналдырылатын,
консольді қарсы жүктелген және жебесі көтергіштік болып келген (сурет
2.1).
Сурет 2.1. Мұнаралы кран сызбасы:
Сурет 2.2. Жебе сызбасы: көтергіштік;
Жылжу механизмі барысынын тәуелділігінде мұнаралық крандар бөлінеді:
өзі жүретін және өзі жүрмейтін, соңғыларды орыны ауысатын және орыны
ауыспайтын ( өздігінен көтерілетін).

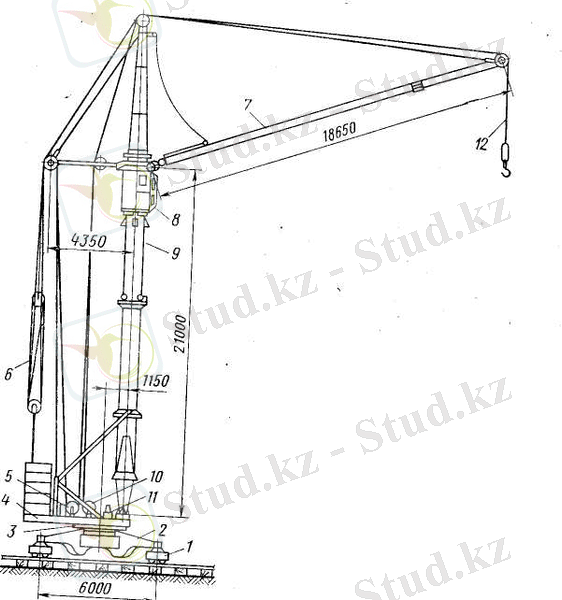

Негізгі бөлімдері мұнаралық крандар (сурет 2.3). Келу өтетін құрылғы 2,
мұнара 9, тіреп - айналдыратын құрылғы 3, жебе 7, жүк таситын лебедка 10,
жүк таситын полиспаст 12, жебелік полиспаст 6, жебелік лебедка 5, қозғалу
механизмі1, айналдыратын платформа 4, бұрылу механизмі 11 және басқару
кабинасы 8.
Крандар жүк көтерімділігіне шек қоюмен жабдықталған, көтеру биіктері
жүк таситын оқтізерлер және кран жылжулары .
Сурет 2.3. Құбырлы мұнаралы кран
Крандардың өтетін құрылғысы арбашалардан түзеледі, тіреу арқалық,
рамалардан өтетін дөңгелек (катоктардың) және жылжу механизмі.
Құрылғыларды тіреудің бөлімдері мұнаралық кранды қолдануы үшін келесі
сызбалар өтетіндігіне байлансты құрылғылардан тұрады:
а) механизм орналасқан тіреудің рамаға (айналу беріледі екі
алдынғылардың немесе артқылардың дөңгелек орналасқан әр түрлі рельстерде);
б) механизм орналасқан халық тіреулердің арқалық порталды (айналым екі
дөңгелекпен орналасқан бірдей рельсте);
в ) механизм орналасқан арнайыны өлшегіш арбашаға (бір немесе екі
дөңгелек арбашалар айналу ауырлығы беріледі). Бастаушылар арбашалар
жайғастырады бірде немесе әр түрлілердің рельстерде.
Көптеген мұнаралық крандарда өтетін құрылғыларда тіреу рамалары
болады, жегілген айналдыратын тіреуіштермен жабдықталған көсем үшін
крандардың қисық аз радиусі (7—12 м ). Бұлардың механизмдерін оқиғаларда

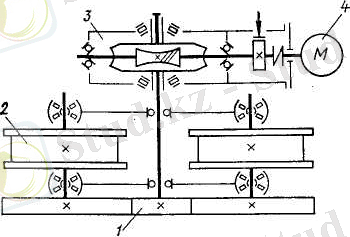

өтетін арбашаларды жабдықтайды (сүрет 2.4).
Электр қозғалтқышының айналуы 4 құрттық редуктор арқылы 3 және тістік
тежеу 1 шкивпен электр-магниттік тежеуішке беріледі. 2. Тежеуіш шкивімен
екі құдықтық электромагниттік тежеуішті байланыстырушы муфта болып
табылады. Кран өтетін құрылғы тіреу рамасы көсем жегілген тіреуіштер арқылы
( желбаққыштар ) өтетін дөңгелек арбаша. Желбаққыш рамалық осьпен,
Сүрет 2.4. Шарикті тіреп - айналдыратын құрылғы:
а – бір қатарлы,
тіреумен байланысқан, ал арбаша өтетін -шквормен. Кран айналдырылған
алаңмен жанында жолдарда төртеуінің екеуі тіреуіш осьтарында еркін
айналады, ал қалған екеуі бекітілген. Жүретін арбашаның тіреуіштерді сүйеп
тұрған бөлігі, бұралады соңғы және тіреуіштермен бірге кран
қозғалыстарының бағыттарын жасай алады.
Жүкті тиеудің барлық мұнаралық крандардың тіреу бөлімі және олардың
жүру дөңгелегі арқылы өтетін рельсті жолмен түсіндіріледі. Крандардың
біреуі тіреу рамалар немесе жалпақ арбаша түрінде, ал басқалары - шатыр
тәрізді немесе тік бұрышты форма түрінде.
Мұнаралары крандардың бұрыштық қапталын болаттан істейді. Ереже
боынша, мұнара төрт бұрышты түрде болады. Крандардың мұнарасы кейде
өзгергіш қимамен құбырлы биік бағана сияқты болады.
Крандарға тіреп - айналдыратын құрылғының қомақты айналдыратын кішкене
бастар түрінде айналдырмайтын мұнаралармен орындайды және кішкене
бастармен, бір мұнара ішінде. Крандарда айналдыратын мұнаралармен және
платформамен тіреп - айналдыратын шарикті шеңберді болады, орналасқан
аралық платформамен және рамамен өтетін, мұнаралар айналу қамтамасыз етуші
және платформамен салыстырмалы өтетін бөлімнің ( сурет 2.4).

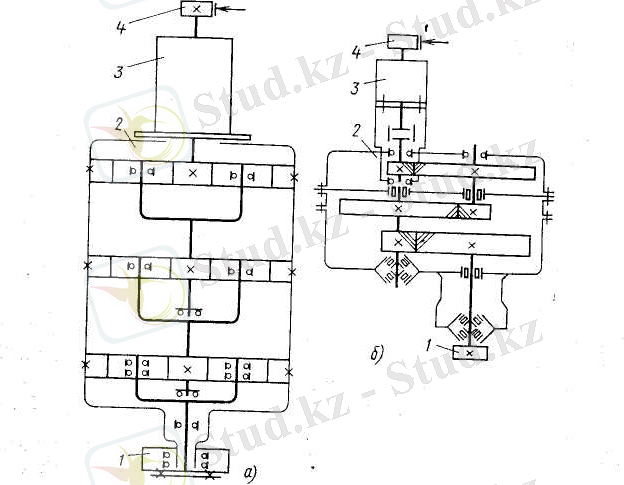

Сурет 2.5. Бұрылу механизмі кинематикалық сұлбасы редуктормен: а -
планетарлық;
Сурет 2.5 КБ сериялары крандарға арналған бұрылу механизмдерінің
кинематикалық сызбалары көрсетілген. Біреулерін крандарда цилиндрлік тісті
тапсырулармен редукторды қолданады, басқаларды - редукторлар планетарлық
тапсырумен. Бұл жағдайда және өзге де жағдайларда бөлшектері тік
орналасқан қозғалтқыштан 3, тежеуіш 4 редуктор 2. Сіздер редуктор бөлігіне
анықталған бастаушы тісті дөңгелек 1, орнында болған тұрақты ілінуде тіреп
- айналдыратын қозғалусыз тісті тәжымен шеңбер.

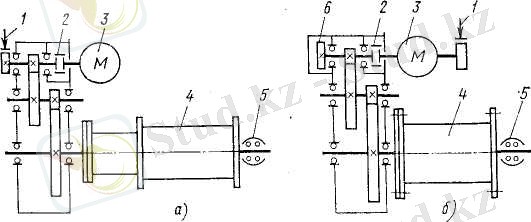

Жүк көтергіш механизм және жебе жай өзгерту механизмі электрлік келтірумен
жүк арбаларды ұсынады (сурет 2.6). қозғалтқыштын айналуы 3 құрастыратын
муфта арқылы екіншісіне беріледі кіріс білік редуктор. Осы білікке немесе
қозғалтқыш білігінде электр-магниттік тежеуіштер екі құдықтық шкив
анықталған 1. Шығатын
Сүрет 2.6. Жүк арба кинематикалық сызбасы: а— жебелік.
білікте орналасқан 4. Сүйеуге арналған дабыл осьтары тірек 5 қызмет етеді.
Генератор білігінде кезең айналдырушы артынан көрінеді дене тірісіз
магниттік өріс аралық және токтармен, соқтықтырылғандармен оқтамаларда және
айналған ротор денесінде. Генератор, жасаушы қосымша жүкті тиеуді электр
қозғалтқышына, қосылатын қуаттың қоздыру орамалары, қоректеніп жатқан
тұрақты токпен. Жанында электр қозғалтқышы жұмысына сырқыра және
генератордын білікте екі кезен іс істейді: қозғалтқыш мінездемесіне бір
талапқа сай болады, басқа - генератор. Электр қозғалтқышы жұмысынын
тәуелділігінде жақында бөлек немесе бірге генератормен керек диапозон алуға
болады.
Қайсысыз крандық жүк арбаларда алу бірнеше жылдамдық ( ауру
ауыспалылық арналған шихтін оқтізер ілмектік жүксіз немесе жүкпен аурусыз
көпшілік шойы және аздардың құруға арналған конструкциямен құрастырылатын
құрылыстардың) гидротитергішпен электрлік қолданумен жетеді
электролебедкамен.
Кабиналардан мұнаралық крандармен басқарады, крандарда мұнаралар
ішінде мұнаралармен орналасып отырады орта немесе жоғарғыда олардың
бөлімнің. Қайсысыз крандардың артынан тасымал пульттан механизмдермен
басқару алдың ала ескерілген.
Басқару пульттарының әр түрлі конструкциялардың қолдануы салынған
ғимараттардың бөлшектердің монтаж орындысын машинистті барынша көп
жақындатуға рұқсат етті және құрылыс - монтаж жұмыстардың сапасы жақсарту.
Кран біреулерін басқару көсем жегілген пульты барысы жанында кабина жоқ
болады, басқаларды кабинадан қалай басқару жүзеге аса алады, дәл осылай
және пульттан.
Жүк көтергіш машиналармен басқару әр түрлі жүйелері белгілі,
қайсылардың маңызды назар бағдарламалық - дистанционды ұсынады басқару
кранмен радиомен (ПДУ). Бөлшектердің жеткізуімен транспорттық операция
мыналар жанында қоймадан (немесе транспорттық құралдардан ортасыз)
қозғалтқыштармен автоматты адрестеу жүйелері және бағдарламалық басқару
көмек жанында ғимаратқа жүзеге асады, ал дәл құру аздарды жылдамдық
радиомен басқарумен қамтамасыз етіледі.
Екі оператор ауыса краншы орнына кранмен басқарады: анау та- келажшы
қоймада және монтажшы (бригадир) салынған ғимаратта; әрбір өз көкіректік
пультпен болады. Өз негізгі міндеттерім орындау басқару оларға кранмен
кедергі жасамайды. Дәл осылай әрбір оператор сияқты тауып алады
бөлшектердің орналастыру орынының ортасыз таяулық, жанында ана сигнал
беруші қатыспайды.
Жүк алғыш лайықтаудар.
Сүрет а соғылған немесе штампталған
Жүк көтергіш машиналардын өнімділігі анамен жоғарырақ, немен құрылғылардын
жүк алғыш контрукциясы және көбірек автоматтандырылған 3.1. Жүк таситын
ілмектер: олардын жұмысы. Ен үлкен өнімділік жетеді барынша көп мүмкін жүк
басып алуы жанында және шығынға уақыттардын. Тәжірибе көрсетеді, не басып
алуларға уақыт кейде жүк құрастырады 60% барлығы цикл уақыттарынын. Тандау
жанында құрылғы жүк алғыш ұмтылуға ереді автоматтандыру онын жұмыстын.
Операцияны біреуін тек қана жиі олардан автоматтандырады - жүк босатуы.
Жүк алғыш құрылғыларға келесілер кіреді: сәйкестік жүкке және жұмыс
шарттарына; беріктік және сәйкестікте ережелермен қауіпсіздік техниктері;
көкнәр автоматтандыру; жүк амандық; ен аз көпшілік және үмагендер мөлшер
және биік; қанау ынғайлылық.
Жүк алғыш ен кен қолданылатын әмбебабтармен лайықтаулармен жүк таситын
ілмектерді келеді және ілмектін, арқан немесе шынжыр арқасында торым жүк

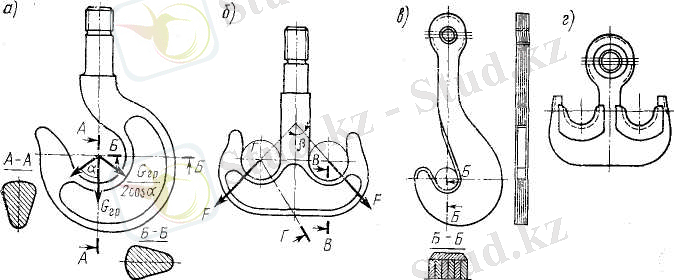

бекітіледі. Түрмен ілмектер бірмүйізді ұсақтайды ( сүрет 3.1, а ) және екі
мүйізді ( сүрет 3.1, б, г). ілмектердің мөлшерлері стандартталған:
механизмдерге арналған қолдық және машиналы келтірумен - бірмүйізді
ілмектер ГОСТпен 6627-74, механизмдерге арналған машиналы келтірумен -
екімүйізді ГОСТпен 6628—73. Түр сондай ілмектерді тандалған, үшін олардың
ен аз мөлшерлер және көпшілікті жеткіліктіде, бірдейдін барлық қималарда.
Жүк таситын ілмектер темір соғумен немесе штамптаумен әзірлейді аласа
көміртекті болаттар ілмектердін даярлауын 20, рұқсат етіледі жүздын 20 жыл
қолдану болат жоғары көміртекті және материал аз әсемдігі артынан және
қауіп-қатерлері ілмек сынық. Темір соғудан кейін немесе штамптаудын норма
өткізеді ішкі күштенулердін алуына арналған. Құйылған болат ілмектердін
қолдануы білімдері мүмкіншілік артынан шек қойылған метал ақауларынын құю.
Бірақ дамумен осымен орайлас.
Перспективалық көбірек барлық дефектоскопия құралдарынын құйылған
ілмектердін қолдануы тұрады, ілмектерге арналған әсіресе үлкен, даярлауға
арналған темір соғумен қайсылардын қуатты темір соғатын - престелген
жабдықтау талап қойылады. Ілмек құйрығы тек қана механикалы өндеуге душар
болады, қайсыда – көмір жүк көтерімділігі жанында 10 т үлкен жүк
көтерімділігі жанында. Ілмегі мына арқасында траверсте салпыншақ.
Даярлаудан кейін ілмек беріктікке сынайды, онын номинал жүк
көтерімділігі асатыннын 25%. Байқау жанында кемірек 10 мин емес ілмек жүкті
тиеу астында шыдайды; жүкті тиеу алуынан кейін ілмекте жарылулардын,
жыртық, қалған түр өзгертулерді тиісті емес болу. Қайнатым немесе ілмек
ақауларынын бітеуі рұқсат етілмейді.
Стандартты ілмек қолдануы жанында (лайықты жүк көтерімділігі) ілмек
қималарынын есеп-қисабы өндіруге талап қойылмайды. Ілмекке арналған,
айырмашылығы барды өз мөлшерлеріммен немесе түрға стандарттынын, дененін
онын есеп-қисап міндетті өткізуге талап қойылады брусты сияқты үлкен
қисықтық. Бірмүйізді ілмекте ең қауіптімен қимасы келеді Б - Б ( сүрет 3.1,
а ), бүгіліске жұмыс істеуші және созылу, үшін қайсынын Gгp жүгы салмақ
кезен июші, қосымша тіркелгенді ілмек жұтқыншақ орталық, келеді. Қима А — А
бүгіліске есептейді және жүк ілгіші оқиғасына арналған кесу екінін
жантайған строптарда бұрыш астында а =45°. Қос мұйізді ілмекте ( сүрет 3.1,
б ) қима тексерілулері – және Г - Г бүгіліске және кесу есеп айыратын
жігерімен F= 1,2 Gгp(2cos), ілмек әрбір мүйізіне, қайда сандық
коэффициент 1,2 оқыт жүкті тиеу тарату мүмкін біркелкіліксізі. Gгp асып
кеткенде құйрықты кесілген бөлімі созылуға есептейді. Беріктік қоры
аққыштық шегімен ілмек есеп-қисабы жанында бірдей 2 крандардын ілмектеріне
арналған 1—4- й тәртібі топтарынын боттар және 2,25 крандарға арналған 5-
ші және 6- ші жұмыс тәртібі топтарынын.
Жебелі барлық жүк таситын ілмектері, кранмен монтаж және мұнаралық
жана, сонымен қатар крандардын, контейнерлерде, қауғаларда жүк орналасушы
және басқа ыдысқа, ілмекке тұтқалардын немесе басқа қатты элементтер
арқасында, сақтандыратын тұйықтаушы құрылғымен жабдықталады (сүрет 3.2),
Өздігінен пайда болатын қақпайлаушымен жүк алғыш жинап алатын лайықтау
денесі. Жанында жүк қос мүйізді ілмектері арқандар және шынжырдын керек
дәл осылай, жүкті тиеу үшін біркелкі ілмек қосмүйізбен бөлінген.
Крандарға арналған үлкен жүк көтерімділігінін пластикалық қолданады
бірмүйізді және қосмүйізді ілмектер ( сүрет 3.1, г ) ГОСТпен 6619—75,
жиналғандар бөлек элементтерден, кесілгендердін жапырақ жүздын 20 немесе
болаттын 16МС, қосылғандардын аралық тойтарып шегелеулермен өзімен. Үшін
түрды қайсы ілмектердін жұтқыншақ пластиналар аралық жүкті тиеу біркелкі
таратулары жұмсақ болаттан қосымша беттер, сыртқы бетті орналасады, өкпек
бүгілістерсіз стропты салуды қамтамасыз етушіні болады. Бұлар ілмектер
женілірек соғылғандардын және қуатты жабдықтау даярлауы үшін талап етпейді.
Сонымен қатар, қирату жанында біреудін

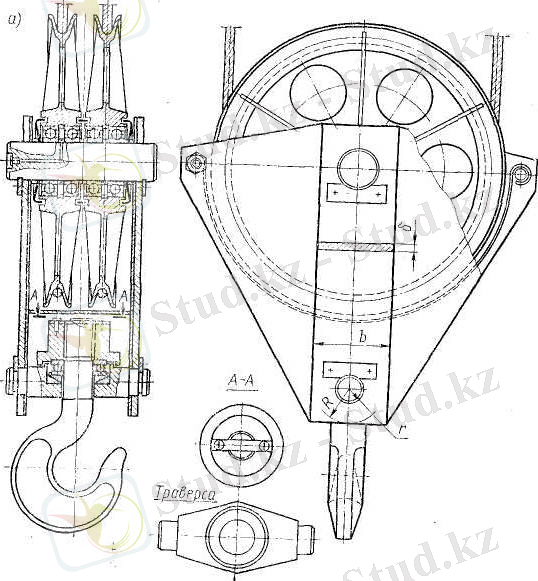

Сүрет 3.3. Ілмекті салпыншақ: қалыпты;
Сүрет 3.2. Ілмек серіппелі жанасу қорғанымен:
1- серіппе ;2- ілгешек
Ілмектер жүк көтергіш машина иілгіш жүк таситын элементімен қосады
немесе ортасыз, құлақшаға иілгіш элемент бекіте ілмекті емес ( жүк ілгіші
жанында біреу бұтақ), немесе ( жүк ілгіші жанында бірнеше бұтақ иілгіш
элементтің ) салпыншақ ілмек арқасында. Қатты арқандарда және арналған
женіл салпыншақ одақ тіректерінде қажалуға шығындардын жабдықтайды жүкпен,
қамсыздандырамын бос ілмек түсіруі.
:
Айырып танудын ілмекті екі үлгісі салмақты — қалыпты және
қысқартылған, қалыпты салпыншақ ( сүрет 3.3, а) траверстін, қайсыда ілмек,
осьпен қосылады, дайындалған бетте, немесе тілінген болаттын Ст марктері 3,
тесікпен әлі кеткенде беру траверстер, созылуға формуламенен Лямэ
қашырында
сүрет 3.3
қайда n=3,5...4.
Траверстін соныларда бастырма стопорлық, оның біліктік ауыспалылық
кедергі болады, оған мүмкіндік беретіндер салыстырмалы горизонтальдық ось
ілмегімен бірге бұрылу. Ілмек құйрықшасы жайлы траверсте тесік арқылы
жүреді және гайкамен нықталып бекінеді, немесе сфералық шайбаға ( жүк
көтерімділігі жанында 3,2 т ), немесе қажымайтын шарикті подшипникке, қалай
суретте ( үлкен жүк көтерімділігі жанында). Айгөлектер батпақ тиюінен
майлаумен тиісті қамсыздандырылған және қорғалған болу. Қажымайтын
айгөлектер номинал жүк салмақ 25%, болмады үшін өз бетімен гайканын, ол
жұқа тақтайшамен тиісті болу. Ілмектердін гайкалардың стопорениесі жүк
көтерімділігімен 10 т штифтілер арқасында гайка аз мөлшерлері сол себепті
өндіруге шешіледі немесе болттардын. Шпондардын қолдануы мүмкінсіз барлық
оқиғаларда.

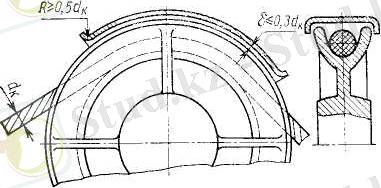

Сурет 3.4. Қоршалу құруы арқан одақ.
Қысқартылғандарды салпыншақ ( сурет 3.3, Б ) полиспаста одақ
ұзартылғандарды цапфаларда траверстер. Қысқартылған ілмектік салмақты
рұқсат етеді жүзеге асыру көтеру жүкты бірнешенін үлкенді биікті, бірақ
онын болады қолдану тек қана жұптын еселіліктін полиспаста, траверсті
әзірленеді болаттардын 40 немесе 45 және есептейді бүгіліс ортаға қимаға,
әлі кеткенге тесікпен үшін құйрықшаға ілмекті. Беріктік қоры аққыштық
шегімен, траверстерді күрделі кескін үйлесімін еске алына, қабылданады.
Цапфалары дәл осылай есептейді ғой бүгіліске және қысыммен тексереді
аралық беру және жақ. Жіберіледі 35 МПа менін қысымым тиісті емес шамадан
асыру үстінен траверстер бұрылу жанында. Арқан сақтап қалуға арналған
одақ жылғалары салпыншақ ілмектік қаптамамен қорғалған, дайындалғанмен
жапырақ болаттын жуандық кемірек 3 мм емес ( сүрет 3.4). Тарамдалған
санылау аралық одақ ребордамисімен және көбірек 0,3, қаптамаларды
тиісті болу қайда - арқан диаметрі. Салпыншақ ілмектік қаптамалары
арқан өтуіна арналған тіліктерді болады, дәл осылай оларды енді және
ұзындық тандайды, қаптамаға арқан қажалуы шығару үшін.
Ілмек
Жүк таситын ілмектер басқа жүк көтергіштерді машиналарында бүтіндер (
сүрет 3.5, а ) және құрамалар ( сүрет 3.5, б ) ілмек. Түр және ілмектердін
мөлшері стандартталған емес және ілмек сондықтан беріктікке қажетті
есептеу. Мыналар жанында тұтас соғылғандар қатты
раманы сияқты ілмектін есептейді (статикалық емес анықталатын жүйе),
ал құрамалар ілмектін топсалылар сияқты біз; тарту күшы сонғы оқиғасында
созылуға, поперечину тексереді ал — бүгіліске және қысу қостірек пен қисық

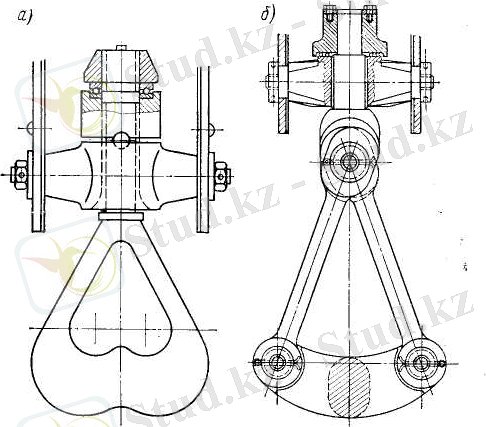

сызықты арқалық сияқты. Топсалар петпен құрама Сүрет 3.5. Жүк таситын
ілмектер
майысуға және осьтардын бүгілісіне тексереді. Жайлы оған беттері 100
МПа Лямэ формуласымен жіберілетін күштену тиісті емес шамадан асыру.
Бүгілістін жіберілетін күштенуі даярлауы жанында ілмек дәрежелері төмен
көміртекті болаттардын аз мөлшерлер және көпшілікті болады болаттын 20, Ст
3, ілмек беріктігі қоры жанында п =2,5...3 анықталады, немен ілмектер,
есептелгендер ананы ғой жүк көтерімділігі, дәл осылай қалай ілмектердін
қималарында аз июші кезен іс істейді. Бірақ ілмек қанауында кемірек
ынғайлы: строптар ілмек тесігіне сабақтауға келеді.
Жүк орап байлауына арналған жүк көтергіш ілмегіне оны жабыстыру
кезінде строптардын әр түрлі түрлері машиналарды сырқыра қолданылады
Жүк таситын және ауыр құрылғылардың элементтері
Полиспасттар
Блокты қозғалатын және қозғалмайтын полиспастты жүйені атайды, иілгіш
байланыспен қосылғандардын (арқанмен немесе шынжырмен ), күш артуына
арналған - полиспастымен күш беретіндер немесе жақында - полиспастымен
шапшан. Әдеттегі жүк көтергіштерді полиспастымен күш беретін машиналарда
қолданады, мүмкіндік беретіндер азайту иілгіш жүк таситын, жүк салмақ
кезен дабылда және механизм қолдан-колға берілетін саны. Полиспастымен
шапшан, рұқсат етемін қозғалтқыш элемент аз жылдамдық жанында жүк
ауыспалылық жоғары жылдамдық алу, манызды сирек қолданады, үлгі
гидравликалық немесе пневматикалыларды қөтергіштерде. Орналасады қайсы
полилиспаст қозғалатын одақ, осьты кіреді жайлы, және қозғалмайтын одақ.
Сүрет 4.1, а қозғалмайтын көрсетілген одақ, айналған сағаттық тілге әрекет
астында Sсбег күштары, Sнаб күш женген. Одақ айналуы томға мүмкін тек қана
оқиғада, егер Sсбег Sнаб, Sсбег- Sнаб айырымы және де доста одақ
тірегінде қажалу күштерінін кедергі женуі үшін дәл және арқан қаттылық
кедергілері немесе шынжырдын бүктеуде және бүктелуде олардын жанында.
Дәл осылай арқандар сияқты, қолданылатындар жүк көтергіштерді
машиналарда, абсолютті иілгіш денелермен келмейді, ал айқын қаттылық ие
болады, айналдыруға лезде емес жатуға арқан бұтақ қуалаушы кімнін одақ, ал
лезде емес түзелуге бұтақ жүгірісіп келген
(сүрет 4.1,б). Арқан қаттылық онын диаметрінен тәуелді болады,
конструкциялар, сандар бұрымдарда сүйрейді және бұрымдардын санынан,
үлгіден және конструкциялар жүрекшесінде, материал механикалық
қасиеттерінен сүйрейді және қажалудан аралық бөлек сымдармен және аралық
бұрымдармен.
Сүрет 4.1. Одақ :
а — одақ осьпен жылжымалысыз; б — одақ арқан қуалау сұлбасы;
в — арқан жылдамдық еті тірісіз одақ; г — қозғалатын блоктағы арқан
жылдамдығы;
Қаттылық пластинкалы шынжыр топсаларында қажалу күштерінін кедергісімен
негізінде анықталады немесе буындар аралық қажалу күштерінін пісірілген
шынжырдын. Бүктеуге арналған және өте қажетті онын жүгірісіп келген бұтақ
арқан бүктелуінін қосымша күшін басу, тәуелді болады бір және арқан
конструкциялары және одақ, сонымен қатар канта керуінен анықтау. Теңдеуді
анықтауға оны болады күштардын кезен одақ осы салыстырмалы одақ тірегінде
қажалу күштарынын есепсіз:
қайда R=D2- радиус блок жылғасынын ; - қаттылық коэффициенті: онын
мағынасы экспериментальды анықтайды. Момент тендеуі қатынасы барлық жұмыс
істейтін күштерінін одақ ось ( сүрет 4.1, а ) болу түр :
;
қайда N - одақ осына жүкті тиеу, бірдей Sсбег күштарынын геометриялық
сомасына және Sнаб; d0 - диаметр одақ осьтары; f - одақ тірегінде қажалу
коэффициенті.
Мөлшерлері анықтама жанында қайсысыз жорамалмен қабыл алуға болады Sсбег
Sнаб және арқанмен анада одақ құлашы көмірі жанында 2:
Тосу мынау теңдеуге арақатынас, аламыз:
Одақ пайдалы әрекет коэффициенті - мынау көніл болу өрмелеген
жұмыстар сырқыра жүк көтеруі жанында салмақты сіздер толық
жұмысқа биіктігі h, жетілгеннін томға Sсбег мына күшімен h жолдары арқан
қаттылық қажалуға шығындардын женуі есепке ала. Еті тірісіз одақ артынан
сондықтан, қайсынын бірдей ауыспалылық арқан бұтақ қуалаушы және жүгірісіп
келгеннін, КПД формуламен айтылады:
Формула талдауы көрсетеді, не немен көбірек бұрыш одақ құлашынын
арқанмен және немен көбірек қаттылық арқанды және одақ тірегінде қажалу,
анамен мағына одақ кпд азырақ және ана көбірек қосымша күш, арқанға қажетті
басу, жүк біркелкі қозғалысы қамсыздандыру үшін. Одақ кпд біршама ықпалын
жасау одақ тірегінде қажалуға жоғалтуларды көрсетеді, тәуелді бола
конструкциянын және тірек күй-жағдайлары, жеткіліктісімен сондықтан
практикалық есеп-қисаптар жанында дәлдік одақ кпд диаметрден тәуелдісізге
қабылдайды және конструкциянын, одақ мөлшерлерінен және құлаш бұрышынан
онын арқанмен. Одақ арналған тірекпен сырғанау айгөлектерінде =
0,95...0,96; одақ арналған тербелу айгөлектерінде = О,97...О,98. Туралы
аздар блок үшін қабылдайды, жанында жұмыс істеушілердін жоғарғы
температураға немесе шанданғанда немесе газданған ортаға сырқыра. Ауыр
орган бұтақ керу,:
Жүгіру кезінде жылдамдық еті тірісіз одақ арқанымен қуалаушы және
жүгірісіп келген бұтақ қозғалыстары бірдей аралық өзімен ( сүрет 4.1, в).
Егер ғой (сүрет 4.1, г) күріш v1 жылдамдық арқан бұтақ қуалаушы қуалау
еті тірі одақ қайсы ось v0 жылдамдық орналасады анау v1+2v0 арқан
жүгірісіп келген бұтақ жылдамдық бірдей.
7_
Сүрет 4.2. Күш беретін полиспастпен
Жүгіру жайылған схемасы одақ арқанымен дараны ( қарапайымды)
полиспастамен күш беретінді сүрет 4.2 келтірілген. Егер полиспастеде
кедергімен , телемеу қашан жылжымалысыз жүйе келгенде, кез келгенге күш
полиспаста арқаны нүктесіне:
S0=GГРa,
қайда GГР - жүк салмақ; а – кесілген арқан саны, ілінген қайсыларды
жүк ( қимада К—К сүрет 4.2); үшін полиспастамен даранын мынау сан
полиспаста еселілігімен атайды.
Көтеру жанында немесе жүк түсіруінде, егер күштары еске алыну арқан
қаттылық және одақ тіректерінде қажалудан, арқан бөлек бұтақ әр түрлі. S1
арқылы белгілейміз арқан бұтақ A1, S2 - одақ о жүргеннін келесі бұтақ.
Жалпы оқиғада полиспаста еселілігі жанында а,
арқан сонғы еті тірісіз бекітілген бұтақ керуі бірдей. Тендік осы
арадан ереді:
Егер полиспастеде арқан бұтақ бағытталған бұрыш астында орналасқан
ауырлық күш, анау тік осьқа керу күштерінін проекциялары керек алу.
Арқан бөлек бұтақ керулері аралық арақатынас жүк көтеруі жанында:
; ; ; ... ; ;
қайда - одақ кпд.
Арақатынастын бұлар қолдана, аламыз:
;
Геометриялық прогрессия сомасын есептеп ( тұтқаларға айтылу), арақатынас
анықталатын аралық GГР жүк салмақты және арқаны керуімен S1 полиспаста
бұтақ паралельді орналастыруы жанында динамикалық жүкті тиеулердін есепсіз:
;
Керу арқан Sбаp, әкелгенді Б дабылына ( сүрет 4.2), көбірек керу
сондықтан қажетті жену одақ А1, A2, A3 . Егер одақ саны t бірдей, арқан
барынша көп керуі жүк көтеруі жанында:
;
Жүк түсіруі жанында Sa барынша көп керуі болады бұтақ; ол бірдей:
;
КПД полиспаста, еселілік бар болушы а, бүтінде жұмсалғанға h биігіне GГР
жүгі көтеруі жанында пайдалы жұмыстын көніл болу сияқты анықталады мына
жұмыс жанында .
;
Полиспаста жүйесінде барынша көп керу мыналар жанында жүк көтеруі жанында
тәуелділікпен мүмкін айқын:
;
Қозғалмалы блок, еселілікпен полиспаст сияқты анықтап қарауға ереді а =
2, сәйкес тендеуге кпд болады подв= (1+)2. Бірнешенін кпд мағына
асатын одақ.
Полиспастапен дараларды ( сүрет 4.3, а, б) арқан түбі бірі үшін
дабылда, ал екінші соны нықталып бекінеді жұпта
еселіліктін ( а) конструкция еті тірісіз элементінде, ал тақ еселілікке
сырқыра ( б )- ілмектік оқтізерге. Орау жанында немесе арқан дабылдан, егер
одақ, жоқ болса арқан одақ оқтізер ілмектік дабылға ортасыз кешіп өтеді,
тікпен тек қана емес жүк ауыспалылық болады, сонымен қатар горизонтальмен.
Сүрет 4.3. Полиспастың сұлбалары:а -екідүркін мен дара; б -дара үш еселік;
д – екідүркін мен қосарланғандар; г — қосарланған үш еселік.
Қолданылатын жүгі қатал тік көтеруі қамтамасыз етуіне арналған
полиспастымен қосарланғандар (сүрет 4.3, в- д), екі құрылушылар полиспаст.
Мына оқиғада дабылда арқан екеу сонысынын бекітіп қояды. Қалыпты жай
қамтамасыз етуіне арналған салпыншақ ілмектік екеулерінің арқан бұтақ
әркелкі сорып шығаруына полиспасттың тенгершіл құруын қолданады немесе, не
жиірек, етженді блок ( сүрет 4.3, ). Қосымша құру жанында одақ бүтін арқан
қолдануға болады тенгершілдерде. Бірақ байқау және арқан күй-жағдай
бақылауы мына одақ бұрылу аз бұрышы сол себепті ауыр. Крандарда сондықтан
ауырмен және өте жұмыс ауыр тәртібімен тенгершілдер теңдеуінде артық
көрінетін қолдану А ( сүрет 4.3, д ).
Теңдеу блогы көтеру жанында және жүк түсіруінде әдеттегі айналмайды
және қызмет етеді тек екеулердің бұтақ ұзындық теңестіруіне арналған
полилиспасттың арқан әркелкі сорып шығаруына, 0,8 диаметр бірдей қабылдау
сондықтан сәйкес Госгортехнадзор ережелеріне онын диаметрі рұқсат етіледі,
ал электрлік қар ерулердін және өзі жүретін крандардын жебелері -
бірдеймен 0,6 мына диаметра полиспаста жұп еселілігінін ол арасында
орналасады емес қозғалатын блок, ал жұпсызда – қозғалатын блок арасында
салпыншақ.
Есеп-қисапқа жоғарырақ ұқсас келтірілген полиспастамен қосарланған есеп-
қисап жүргізеді үшін полиспастамен даранын, және де полиспаст әрбір жарты
оған бөлек әрекет жанында анықтап қарайды туралы жүкті тиеу тігінін. Егер
h - жүк көтеру биігі ( сүрет 4.2 және 4.3), анау полиспастамен дара арқан
ұзындық, барға байлайтын L = ah, қайда а -полиспаста еселілігі
полиспастамен қосарланған еселілік еселілікке бірдей, құрастырамын онын
үшін полиспастамен қосарланғаннын мөлшері L арқан ұзындық, байлайтын
талапқа болады біреуіннін дабыл жартысын.
vгр жүк көтеру жылдамдық және арқан жылдамдық, дабылға байлайтын,
байлаулы аралық арақатынасымен өзімен v = avГР, қайда v = 60, мс; D2-
диаметр дабылдын, өлшенген арқан орталық ; nбар - дабыл айналу жиілігі ,
обмин. Полиспастпен күш беретін жүк көтергіш машиналарға болады диаметр
арқандары және, демек, дабыл диаметрлері азайту және одақ, көпшілікті
төмендету және машина габариттері. Полиспаста еселілік артуы редуктор
қолдан-колға берілетын санын азайтуға рұқсат етеді, бірақ арқан үлкен
ұзындық және дабыл арқан сыйымдылығы бір уақытта талап етеді. Одақ сан
артуы жоғарырақ полиспаста еселілік шығындардын және жасты арту деп атайды
қуаттылық, жұмаслатыннын жүк көтеруіне, сонымен қатар арқан
майыстыруларынын саны, не қызмет мезгілінін онын қайсысыз төмендеу
шақырады. Анау ғой уақыт, қалай көрсетілген, арқан үлкен полиспаста
еселілігінін диаметр болады және демек, үлкен иілгіштік, не ұзақ артуға
жағдай жасайды мәнгіліктін. Арқан тандауы, үлгіні және полиспаста
еселілігінін механизм жалпы құрастырулары проблемамен байлаулы және онын
параметрлерімен, сонымен қатар механизм қолдан-колға берілетін санымен,
габариттермен және салмағымен, не жүк көтергіш машинанын барлық мөлшерлерге
өз кезегінде әсер етеді және ғимарат мөлшерлеріне, қайда мынау машина
орналастырады.
Дәл осылай, егер жүк көтеруіне арналған бірдін және ананы ғой GГР
салмақ vГР көтеруі берілген жылдамдық полиспасты бір қолдану жеке
еселіліктін, анау көтеру механизмдерінің параметрлері бірде болады
жекелермен. Статикалық қуаттылық бұларды механизмдерінің NСТ=, қажетті
жүк көтеруіне арналған, басқа болады кпд мағыналарында ерекшелік артынан,
және жанында, айыратындардын маныздысыз ( мысалы, механизмдер еселілікпен
екі және төрт), бірдей қозғалтқыш керекті қуаттылық есептеуге болады. Дәл
осылай барынша көп күштер сияқты полиспаста еселілігі практикалық кері
пропорционалды полиспасттың арқандарында өзгереді, анау еселілік артуымен
арқанда жүкті тиеу және онын азаяды метр, сонымен қатар және дабыл
диаметрі. Еселілік түзу пропорционалды дабылға арқан орау жылдамдық
өзгереді, және полиспастеде үлкенмен еселілікпен ол үлкен мағынаны болады.
Анада көтеру бірдей берілген жылдамдық және бірдей жиілікке қозғалтқыш
ротор айналулары редуктор қолдан-колға берілетін сан, байланыстыратын
қозғалтқыш дабылмен, азырақ болады - полис үлкен еселілік пастасына игілік
дабылға арқан орау үлкен жылдамдық сыйлай және азға онын диаметрге.
Сүрет 4.4. Шапшаң полиспасттың схемасы
Полиспастымен шапшаң (сүрет 4.4) құйып алады күш беретіндердін
полиспасттың, не оларға жұмысшы, әдеттегі нығайтылушы гидравликалық немесе
пневматикалық цилиндрмен, басылады жылжымалы оқтізерге , ал жүгі арқан
азат сонысына. Есеп-қисап шапшан полиспасттың емес принципшіл
келтірілгеннін полиспастамен күш беретін есеп-қисап жоғарырақ пе жанында
полиспаста оқтізер ( нүктенін А сүрет 4.4) h ара қашықтық жүк жолын жүреді
H = ah, қайда а - еселілік шапшаң полиспаста және, демек, vГР=avA жүк
ауыспалылық жылдамдық, қайда vA -полиспаста оқтізер ауыспалылық жылдамдық.
Күші, қажетті жүк көтеруіне арналған GГР салмақты, анықталады:
Д а б ы л
Дабылдар көп қабатты және бір қабатты арқан үшін босатады. Тек қана
көп қабатты орауға арналған дабылдар қолданылатын өте үлкен ұзындық арқан.
Олар тегіс бет немесе бетті бола алады кішкене қанаумен бұрандалық. Екі
оларды жақ дабылдар борттармен жабдықталады (ребордами), жатқызылған арқан
жоғарғы қабатынын үстінде кемірек емес немен екіні онын диаметрдін, ал
пісірілген шынжырларға арналған тегіс дабылдар - борттармен, кемірек емес
сөйлеушілермен немен енге шынжыр буындары.
Контакті биік арқан төменгі қабатында орау жанында көрінеді күштену
созушы күштарден тек қана емес, сонымен қатар қабаттардың жоғары орналасқан
қысымынан. Сонымен қатар, тегіс дабылға арқан орауы жанында көршілес
орамдар аралық қажалу болады. Барлық мынау арқан жоғары тозық шақырады және
қызметтің оның мезгіл қысқартады.
Арқан көп қабатты орауына бірінші қабат жатады бұрандалық сызық. Орау
қарама-қарсы тұрған бағыты әрбір қабат келесі болады. Жатқызылған қабат
ертерек мыналар жанында орау жоғарғы қабат әрбір орамын орам кесіп өтеді,
не мына орында дөнестіктер пайда болуына септігін тигізеді ( сүрет 4.5, а).
Сүрет 4.5. Көп қабатты арқан сұлбасы:та - әдеттегі орау: б — орау жүйесі
ме Le - Bus ; в — арқан жайы орау Le - Bus .
Үлкен жылдамдық арқан қозғалыстары дабыл дірілдеулері көрінеді және
арқаннын. Жағымсыз құбылыс мынау жою үшін, көп қабатты орауға арналған
дабылдарда кішкене қанаулардын кесу жана жүйесі өнделген (Le - Bus жүйесі),
арқан қамтамасыз етуші жатық асуы мадақ өлен қатар басқа және қақпайлау
арқан аралық жінішке оралғандармен (мынау тозық кемітеді және дабыл
канатоемкосты үлкейтеді ).
Мына жүйемен арқан ораушы жанында бар шенбері бана төрт алаңға
бөлінеді. Екінің қарама-қарсы тұрған алаңдарда (шенбердін 70-80% ұзындық
құрастырушылардын) қанаулардын, туралғандар дабыл обечайкесіне, дабыл
түтіктерді пісірудегі бөлшектеріне паралельді жүреді (сүрет 4.5). Тек қана
екінін алаңдарда 1 және 2 олар орналасады ұлу сызық, және де біліктік
орналастыру бұрандалық кесулер әрбірде бұларды алаңдардан бірақ жартыға
диаметрді арқанды. Бұларды алаңдарда арқан және орын ауыстыру адымы
барлығы иірген жіптер. Паралельділерді ғой кесу алаңдарда кана беруі анау
бағытта дабыл осьтары жоқ болады. Үшін дұрысты басқарулар арқанды баста
салулар біріншіні қабатты және үшін қамтамасыз қажеттіні асуды арқанды
баста ораудын екіншіні қабатты екеулердін қапталдардын дабылды алдын ала
ескерілген арнайылар құрылғылар 3 және 4. Келесілер қатарлар арқанды
тәртіптер автоматты. Барынын арқасында екінін участкпен бұрандалық ковтар
орау көршілес қабаттарынын орамдары айқастырылады екі противонын шенбер
орналасқан участкелерінде (сүрет 4.5,в), не орау симметриялылық
қамсыздандырады. Сапалы салулардын артынан арқандардын бұрышы 1,25...1,75°.
Орау жанында тиісті шамадан асырмау.
Көп жағдайда жүк көтергіштерді машиналарда қолданады арқан бір
қабатты орауына арналған иір ойықты дабылдар. Кішкене қанаудын (сурет
4.6.). Туралғандар дабыл беттеріне (бұрандалық линии), шектесу бетін
үлкейтеді, немесе күштенулері кемітеді, көршілес орамдар аралық қажалу және
арқан тозық жояды. Қызмет мезгілі сондықтан ойықты дабылдар жанында
үлкейеді.
t = d + (2...3) мм, қайда d - арқан диаметрі. Кішкене қанау радиусі
R0,54d.
Сүрет 4.6. Кішкене қанау профилі үшін арқан бір қабаттыда орауға
Крандардын грейферлік дабылдарына жалпы тағайындау крандарынын
дабылынын айырмашылық кішкене қанау көбірек терен.
Үшін дабылға арқан дұрыс салулары, сонымен қатар арналған қызметтен
алудын арқан және әлсірету жанында арқан орналастырушының әртүрлі үлгілері
қолданады (сүрет 4.7). Арқан орналастырушыда, бейнеленген
Сүрет 4.7. Арқан орналастырушының сұлбасы .
сүрет 4.7, а, одақ арқылы 1 мүмкіншілік бар болушы орналасу арқан 2 жүреді
бойлай арқан керулері әрекет астында 3 беттететіннін.
Бұзып жарып жету мына оқиғада арқан дабылға қуалайды перпендикулярлы
оның осьтын одақ арқан қуалауы бұрышынан тәуелдісіз, не және арқан дұрыс
салуын қамсыздандырады. Укпен дұрысты және қақпайлауы арқан
қамсыздандырады және арқан орналастырушының, бейнеленгендер сурет 4.7,б,
қайсыларды арқан екісі арасында 2 жүрады тегіс донғалақ 4(б) немесе 4(в)
донғалақ біреумен ғанамен дабылға қысылады, анықталғанмен подпружиналық
рычагтарда 5. Көп қабатты орау жанында ен үлкен қолдану арқан
орналастырушы, болады сүрет 4.7, г , 7 кареткадан тұратын одақ
беттететін, жасайтын қозғалыс 3 тапсырудан бұранда - гайка; бұранда 6
арқылы шынжыр немесе тістіні білігінін айналуына 8 тура келеді, және
каретка басқаша орналастырады бойлай арқан орауы бір аттамына дабыл
осьтары барабан әрбір айналымынын артынан. Дабылдарда, боламын бұрандалық
кішкене қанауды, қақпайлауға арналған сіздер қанаулардан арқан жығылулары
керу әлсіретуі жанында арқан орналастырғыш қолданылады, бәр күшімен сурет
4.7, д. Олар 9 сақиналар - гайкадан түзеледі онын кесуімен және дабыл
айналуы жанында 3. Орналастырып жатырған гайкада терезе арқылы арқан
жүреді.
Дабылдар шойыннан немесе болаттан орындалады және пісірілгендермен
болаттан.
Б л о к т а р
Құюмен, дәнекерлеумен немесе штамптаумен арқандарға арналған блок
болаттан әзірлейді. Сонғы әдіс ен орынды. Төмен емес құйылған блок артынан
механикалы қасиеттермен болат қолданылады, немесе болатта 45Л-II; үшін
штампталғандардын – төмен емес,
Сүрет 4.8. Блок жылғалары:
а - жылға профилі; б - жылғалар, қапталған пластмассамен; г - жылға,
қапталған алюминиймен.
немесе болатта 45, және үшін пісірілгендердін –төмен емес, немен болатында
Ст 3. Жылға кемірек 3 мм емес шындалған қабат терендігімен HRC 35 төмен
емес блок қаттылық дейін тиісті шындалған болу. Сондай блок жылға профилі
тиісті болу, не сонымен қатар не арқан жылғамен шектескен мүмкін үлкен
ауданнын. Жылға профиль мөлшерлері ( сүрет 4.8, а) тиісті талапқа болу
үрлеуші арақатынастарға:
R= (0,53...0,56) d; H= (1,4...1,9) d; r=0,2d.
Сақтау жанында бұларды шарттарды арқан ауыс кете алады жалпақ бұрышқа
одақ жылға симметрия емес көбірек 6°. Мақсатымен арқан ұзақ өмірлік және
одақ ұсынылуға рұқсат етпеу арқан көбірек 2°, ал теңдеулік блоктарда
көбірек 0,5°.
0,2 d терендікке жылға тозық жанында блок ауыстыруға жатады, бірақ
емес көбірек 0,2 тоғын алғашқы жуандық. Жоғарылауға арналған ұзақ арқан
мәнгілігінін пластмассамен жылғамен, қапталған блок кейде қолданады ( сүрет
4.8, б ) немесе алюминиймен ( сүрет 4.8, г). Дәл осылай, егер бірліктін
артынан шойындық блок арқан тозық қабыл алу, анау болатқа блок үшін
мынауды ғой 110%, мезгіл тозық біріктіреді футеровка жанында алюминием
80%, ал капронмен футеровка жанында -40-50%. Барлық қорғау нығыздаулардын
қолдануымен блок жүйе - полиспасттық тербелу айгөлектерінде қондыруға
ұсынылады, қақпайлаушы ластанулар және майлау кемуін.
Тежеуіш. Жалпы талаптар
Тежеу құрылғыларының топтастырылуы
Жүк көтергіш машиналардын механизмдері сенімді тежеу құрылғылармен
міндетті тиісті жабдықталған болу. Көтеру механизмдерінде жүк ұстағыш
қамтамасыз етуші және ұстап қалу онын ілініп қойылған күй-жағдайда тежеу
берілген қорымен, ал механизмде жылжу айналыс және бұрылудын — тежеу толық
аялдамаға дейін анықталған ұзындық тежеуді жолдар. Машиналардын бұларды
көтергіш - транспорттық машиналардын тежеуіштері жұмыс қауіпсіздігін
жоғарылатады және оларды өндір.
Күшейте түскендік жоғарылауына арналған механизм жұмыстары дәуір тор
азырақ болады қалай тиісті болу, бірақ өкпекте тор келтіру элементтеріне
биік динамикалық жүкті тиеулерді іс істейді, қосулардың, муфталардың жоғары
тозық бұзу шамданған, айгөлектердің, өтетін және тісті донғалақ. Көтергіш -
транспорттық машиналардын қозғалысы жанында өкпек тежеу өтетін донғалақтың
бұзылуына, сұйық металлдың шашырауына, транпортталып ертіп әкеле алады
ожауларда, тербетуге жүк, металл контрукциялардын дірілдеулері және басқа
жағымсыз көріністер, ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
1. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... ...4
2. Мұнаралы кран ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 5
3. Жүкалғыш лайықтаулар ... ... ... ... ... ... ... ... ... ... ... ... .. ... .10
3.1. Ілмек ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... 14
4. Жүк таситын және ауыр құрылғылардың элементтері ... ... ... ...15
4.1. Полиспасттар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .17
4.2. Дабыл ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...22
4.3. Блоктар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .24
5. Тежегіш. Жалпы талаптар. Тежегіш құрылғыларының
квалификациясы. Жалпы мінездеме ... ... ... ... ... ... ... ... ... ... ...26
5.1. Құдықтық тежегіштер ... ... ... ... ... ... ... ... ... ... ... ... ... ...28
5.2. Ленталық тежегіштер ... ... ... ... ... ... ... ... ... ... ... ... ... ..30
5.3. Өстік басқышы бар тежегіш ... ... ... ... ... ... ... ... . ... ... ... ..32
6. Жүк көтергіш және жебе ұшу механизмі... ... ... ... ... ... ... 34
6.1. Жүк көтергіш механизмдерінің сызбасы ... ... ... ... ... ... ... ..34
6.2. Жебе ұшу өзгертулері механизмі ... ... ... ... ... ... ... ... ... ...37
7. Жылжу механизмдері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..41
7.1. Қозғалтқыш дөңгелектері бар жылжу механизмдерінің
құрылысы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
... ... ... ... ... ... ... ... 41
8. Жебе ұшу механизмін есептеу үлгісі
... ... ... ... ... ... ... ... ... ... .43
9. Мәлімет материалдар ... ... ... ... ... ... ... ... ... ... ... ... ... ... .56
10.
Әдебиеттер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .54
К і р і с п е
Құрылыс өндірісінде құрылыс машиналары мен механизмдер кеңінен
қолданылады. Құрылыс машиналары түрлеріне қарай және атқару қызметіне қарай
жікеледі.
Құрылыс машиналары мен жабдықтарына жататындар:
Тиеп-түсіру машиналары;
Жер жұмыстары машиналары;
Жүк көтергіш машиналары;
Бетон дайындау машиналары;
Әрлеу машиналары.
Жүк көтергіш машиналарының атқаратын қызметі көлденең және тігінен
жүктерді бір орыннан екінші орынға ауыстыру үшін қажет. Құрылыс саласында
жебелі жүк көтергіш крандар кеңінен қолданылыады. Жүк көтергіш крандардың
басты құрылысы вертикалды телескопиялық бағанадан, башмактардан, жебеден,
көтеру және жылжыту меанизмдерінен тұрады.
Жалпы құрылыс машиналары капиталды құрылыста құрылыс-монтажды және арнайы
процестерді жүзеге асыру үшін қажет.
Құрылыс өндірісі екі жүйеден трады:
1. Құрылыс өндірісінің технологиясы;
2. Құрылыс өндірісін ұйымдастыру.
Құрылыс өндіріс технологиясы дегеніміз – құрылыс материалдарын дайындау,
шикізат және құрылыс өнімдерін өндіретін әдістерді айтамыз.
Құрылыс өнімдерінің технологиясы құрылыс пен ғимараттарды салу және
құрылыс процестерінің технологиясыынан тұрады.
Мұнаралы кран
Жүк көтергіш машиналар және механизмдер жүктердің орын ауыстыруы үшін
және адамдарды тік бойымен және оларды бір аудан нүктесінен тасымалдауға
арналған, қызмет көрсетілетін машинамен басқасына.
Пәтер-үйлік, өнеркәсіпті, ауылдық және гидротехникалық құрылыста
құрылыс-монтаж жұмыстарын орындауда мұнаралық крандар кең қолданылады, бұл
конструкция жебе астылық көлемді және қажетсіз шарттарды қамтамасыз етіп,
құрамалы конструкциялардың монтажын және технологиялық жабдықтауларын
орындауға арналған.
Машина жүк көтерімділігін машинаның жүк көтеру шамасына жүк жұмысын
орындауға есептеленетін жүкті номиналдық (максималдық) көпшілік деп атайды.
Мынау мөлшер дене инерциялық және гравитация қасиеттер мінездесін береді,
ол машина әрекеттері және пунктіне байланысты жығылудан тәуелді болмайды
көпшілік бірліктерінде (кг,т). Көпшіліктің айырмашылық ауырлық күші, жерге
дене өзіне тартуының күш анықтаушы, әрекет пунктісінде байланысты жығылу
жеделдетуіне тәуелді болады және күш бірліктерінде айтылады. ( Н, кН). Дене
салмағы - ол күш, қайсымен дене астына ауырлық күш тірекке әсер етеді.
Егер тірек жердің салыстырмалы немесе біркелкі дене қозғайды,бірақ, дене
салмақтық ауырлық күшіде бірдей. Тездетумен көтеру жанында дене салмағы
көбірек күш ауырлық. Арақатынас аралық салмақты (Н), көпшілігімен (кг)
формуласымен айтылады, қайда - еркін жығылу. Жүк көтерімділігі
мағынасына органға жүк алғыш пен көршілес лайықтаулардың көпшілігін,
қосалқы құрылғылардың, ал жүкке арналған көтергіш машиналардың,
жинақталған грейфермен, электро-магнитпен, спредермен, қауғамен, сонымен
қатар және олардын көпшілікті. Қазіргі жүк көтергіш машиналардың жүк
көтерімділігі тербеледі – 50-100 кг көпшілікпен көтеруге арналған
құрылғылар және бөлшектердің станоктарына құруларды болады, ал көпшілікпен
ауыр жабдықтау монтажына арналған жүк көтергіш машиналар, орналасушы
жүктерде кездеседі 800 т .
Өзі жүретін және мұнаралық крандардың тұрақтылық аударуға қарсы жұмыс
барысында жүк таситын кезең, жебе ұшуына жүк с а л м а қ анықталатын
туындысымен сипатталады.
Негізгілерге келесі параметрлерді жатады :
Ұшу ( м ) жебенің - тік осі аралық ара қашықтық жебе айналулары және
көтерілуші жүк тік осімен;
Биік ( м ) ілмек көтеруі - ең үлкен биікке оның көтерілуі рельстердің
кішкене басының, қайсыларға кран орналасады;
Жылдамдық ( ммин) көтеруді немесе жүк түсіруінің - жолдардын ұзындық,
жүр жүкпен уақыттардын бірлігіне тікпен;
Жылдамдық ( ммин) кран жылжулары - жолдардын ұзындық, кранмен өтетінді
уақыттардың бірлігіне.
Құрылысы бойынша мұнаралық кран анықталғандай басы айналдырылатын,
консольді қарсы жүктелген және жебесі көтергіштік болып келген (сурет
2.1).
Сурет 2.1. Мұнаралы кран сызбасы:
Сурет 2.2. Жебе сызбасы: көтергіштік;
Жылжу механизмі барысынын тәуелділігінде мұнаралық крандар бөлінеді:
өзі жүретін және өзі жүрмейтін, соңғыларды орыны ауысатын және орыны
ауыспайтын ( өздігінен көтерілетін).
Негізгі бөлімдері мұнаралық крандар (сурет 2.3). Келу өтетін құрылғы 2,
мұнара 9, тіреп - айналдыратын құрылғы 3, жебе 7, жүк таситын лебедка 10,
жүк таситын полиспаст 12, жебелік полиспаст 6, жебелік лебедка 5, қозғалу
механизмі1, айналдыратын платформа 4, бұрылу механизмі 11 және басқару
кабинасы 8.
Крандар жүк көтерімділігіне шек қоюмен жабдықталған, көтеру биіктері
жүк таситын оқтізерлер және кран жылжулары .
Сурет 2.3. Құбырлы мұнаралы кран
Крандардың өтетін құрылғысы арбашалардан түзеледі, тіреу арқалық,
рамалардан өтетін дөңгелек (катоктардың) және жылжу механизмі.
Құрылғыларды тіреудің бөлімдері мұнаралық кранды қолдануы үшін келесі
сызбалар өтетіндігіне байлансты құрылғылардан тұрады:
а) механизм орналасқан тіреудің рамаға (айналу беріледі екі
алдынғылардың немесе артқылардың дөңгелек орналасқан әр түрлі рельстерде);
б) механизм орналасқан халық тіреулердің арқалық порталды (айналым екі
дөңгелекпен орналасқан бірдей рельсте);
в ) механизм орналасқан арнайыны өлшегіш арбашаға (бір немесе екі
дөңгелек арбашалар айналу ауырлығы беріледі). Бастаушылар арбашалар
жайғастырады бірде немесе әр түрлілердің рельстерде.
Көптеген мұнаралық крандарда өтетін құрылғыларда тіреу рамалары
болады, жегілген айналдыратын тіреуіштермен жабдықталған көсем үшін
крандардың қисық аз радиусі (7—12 м ). Бұлардың механизмдерін оқиғаларда
өтетін арбашаларды жабдықтайды (сүрет 2.4).
Электр қозғалтқышының айналуы 4 құрттық редуктор арқылы 3 және тістік
тежеу 1 шкивпен электр-магниттік тежеуішке беріледі. 2. Тежеуіш шкивімен
екі құдықтық электромагниттік тежеуішті байланыстырушы муфта болып
табылады. Кран өтетін құрылғы тіреу рамасы көсем жегілген тіреуіштер арқылы
( желбаққыштар ) өтетін дөңгелек арбаша. Желбаққыш рамалық осьпен,
Сүрет 2.4. Шарикті тіреп - айналдыратын құрылғы:
а – бір қатарлы,
тіреумен байланысқан, ал арбаша өтетін -шквормен. Кран айналдырылған
алаңмен жанында жолдарда төртеуінің екеуі тіреуіш осьтарында еркін
айналады, ал қалған екеуі бекітілген. Жүретін арбашаның тіреуіштерді сүйеп
тұрған бөлігі, бұралады соңғы және тіреуіштермен бірге кран
қозғалыстарының бағыттарын жасай алады.
Жүкті тиеудің барлық мұнаралық крандардың тіреу бөлімі және олардың
жүру дөңгелегі арқылы өтетін рельсті жолмен түсіндіріледі. Крандардың
біреуі тіреу рамалар немесе жалпақ арбаша түрінде, ал басқалары - шатыр
тәрізді немесе тік бұрышты форма түрінде.
Мұнаралары крандардың бұрыштық қапталын болаттан істейді. Ереже
боынша, мұнара төрт бұрышты түрде болады. Крандардың мұнарасы кейде
өзгергіш қимамен құбырлы биік бағана сияқты болады.
Крандарға тіреп - айналдыратын құрылғының қомақты айналдыратын кішкене
бастар түрінде айналдырмайтын мұнаралармен орындайды және кішкене
бастармен, бір мұнара ішінде. Крандарда айналдыратын мұнаралармен және
платформамен тіреп - айналдыратын шарикті шеңберді болады, орналасқан
аралық платформамен және рамамен өтетін, мұнаралар айналу қамтамасыз етуші
және платформамен салыстырмалы өтетін бөлімнің ( сурет 2.4).
Сурет 2.5. Бұрылу механизмі кинематикалық сұлбасы редуктормен: а -
планетарлық;
Сурет 2.5 КБ сериялары крандарға арналған бұрылу механизмдерінің
кинематикалық сызбалары көрсетілген. Біреулерін крандарда цилиндрлік тісті
тапсырулармен редукторды қолданады, басқаларды - редукторлар планетарлық
тапсырумен. Бұл жағдайда және өзге де жағдайларда бөлшектері тік
орналасқан қозғалтқыштан 3, тежеуіш 4 редуктор 2. Сіздер редуктор бөлігіне
анықталған бастаушы тісті дөңгелек 1, орнында болған тұрақты ілінуде тіреп
- айналдыратын қозғалусыз тісті тәжымен шеңбер.
Жүк көтергіш механизм және жебе жай өзгерту механизмі электрлік келтірумен
жүк арбаларды ұсынады (сурет 2.6). қозғалтқыштын айналуы 3 құрастыратын
муфта арқылы екіншісіне беріледі кіріс білік редуктор. Осы білікке немесе
қозғалтқыш білігінде электр-магниттік тежеуіштер екі құдықтық шкив
анықталған 1. Шығатын
Сүрет 2.6. Жүк арба кинематикалық сызбасы: а— жебелік.
білікте орналасқан 4. Сүйеуге арналған дабыл осьтары тірек 5 қызмет етеді.
Генератор білігінде кезең айналдырушы артынан көрінеді дене тірісіз
магниттік өріс аралық және токтармен, соқтықтырылғандармен оқтамаларда және
айналған ротор денесінде. Генератор, жасаушы қосымша жүкті тиеуді электр
қозғалтқышына, қосылатын қуаттың қоздыру орамалары, қоректеніп жатқан
тұрақты токпен. Жанында электр қозғалтқышы жұмысына сырқыра және
генератордын білікте екі кезен іс істейді: қозғалтқыш мінездемесіне бір
талапқа сай болады, басқа - генератор. Электр қозғалтқышы жұмысынын
тәуелділігінде жақында бөлек немесе бірге генератормен керек диапозон алуға
болады.
Қайсысыз крандық жүк арбаларда алу бірнеше жылдамдық ( ауру
ауыспалылық арналған шихтін оқтізер ілмектік жүксіз немесе жүкпен аурусыз
көпшілік шойы және аздардың құруға арналған конструкциямен құрастырылатын
құрылыстардың) гидротитергішпен электрлік қолданумен жетеді
электролебедкамен.
Кабиналардан мұнаралық крандармен басқарады, крандарда мұнаралар
ішінде мұнаралармен орналасып отырады орта немесе жоғарғыда олардың
бөлімнің. Қайсысыз крандардың артынан тасымал пульттан механизмдермен
басқару алдың ала ескерілген.
Басқару пульттарының әр түрлі конструкциялардың қолдануы салынған
ғимараттардың бөлшектердің монтаж орындысын машинистті барынша көп
жақындатуға рұқсат етті және құрылыс - монтаж жұмыстардың сапасы жақсарту.
Кран біреулерін басқару көсем жегілген пульты барысы жанында кабина жоқ
болады, басқаларды кабинадан қалай басқару жүзеге аса алады, дәл осылай
және пульттан.
Жүк көтергіш машиналармен басқару әр түрлі жүйелері белгілі,
қайсылардың маңызды назар бағдарламалық - дистанционды ұсынады басқару
кранмен радиомен (ПДУ). Бөлшектердің жеткізуімен транспорттық операция
мыналар жанында қоймадан (немесе транспорттық құралдардан ортасыз)
қозғалтқыштармен автоматты адрестеу жүйелері және бағдарламалық басқару
көмек жанында ғимаратқа жүзеге асады, ал дәл құру аздарды жылдамдық
радиомен басқарумен қамтамасыз етіледі.
Екі оператор ауыса краншы орнына кранмен басқарады: анау та- келажшы
қоймада және монтажшы (бригадир) салынған ғимаратта; әрбір өз көкіректік
пультпен болады. Өз негізгі міндеттерім орындау басқару оларға кранмен
кедергі жасамайды. Дәл осылай әрбір оператор сияқты тауып алады
бөлшектердің орналастыру орынының ортасыз таяулық, жанында ана сигнал
беруші қатыспайды.
Жүк алғыш лайықтаудар.
Сүрет а соғылған немесе штампталған
Жүк көтергіш машиналардын өнімділігі анамен жоғарырақ, немен құрылғылардын
жүк алғыш контрукциясы және көбірек автоматтандырылған 3.1. Жүк таситын
ілмектер: олардын жұмысы. Ен үлкен өнімділік жетеді барынша көп мүмкін жүк
басып алуы жанында және шығынға уақыттардын. Тәжірибе көрсетеді, не басып
алуларға уақыт кейде жүк құрастырады 60% барлығы цикл уақыттарынын. Тандау
жанында құрылғы жүк алғыш ұмтылуға ереді автоматтандыру онын жұмыстын.
Операцияны біреуін тек қана жиі олардан автоматтандырады - жүк босатуы.
Жүк алғыш құрылғыларға келесілер кіреді: сәйкестік жүкке және жұмыс
шарттарына; беріктік және сәйкестікте ережелермен қауіпсіздік техниктері;
көкнәр автоматтандыру; жүк амандық; ен аз көпшілік және үмагендер мөлшер
және биік; қанау ынғайлылық.
Жүк алғыш ен кен қолданылатын әмбебабтармен лайықтаулармен жүк таситын
ілмектерді келеді және ілмектін, арқан немесе шынжыр арқасында торым жүк
бекітіледі. Түрмен ілмектер бірмүйізді ұсақтайды ( сүрет 3.1, а ) және екі
мүйізді ( сүрет 3.1, б, г). ілмектердің мөлшерлері стандартталған:
механизмдерге арналған қолдық және машиналы келтірумен - бірмүйізді
ілмектер ГОСТпен 6627-74, механизмдерге арналған машиналы келтірумен -
екімүйізді ГОСТпен 6628—73. Түр сондай ілмектерді тандалған, үшін олардың
ен аз мөлшерлер және көпшілікті жеткіліктіде, бірдейдін барлық қималарда.
Жүк таситын ілмектер темір соғумен немесе штамптаумен әзірлейді аласа
көміртекті болаттар ілмектердін даярлауын 20, рұқсат етіледі жүздын 20 жыл
қолдану болат жоғары көміртекті және материал аз әсемдігі артынан және
қауіп-қатерлері ілмек сынық. Темір соғудан кейін немесе штамптаудын норма
өткізеді ішкі күштенулердін алуына арналған. Құйылған болат ілмектердін
қолдануы білімдері мүмкіншілік артынан шек қойылған метал ақауларынын құю.
Бірақ дамумен осымен орайлас.
Перспективалық көбірек барлық дефектоскопия құралдарынын құйылған
ілмектердін қолдануы тұрады, ілмектерге арналған әсіресе үлкен, даярлауға
арналған темір соғумен қайсылардын қуатты темір соғатын - престелген
жабдықтау талап қойылады. Ілмек құйрығы тек қана механикалы өндеуге душар
болады, қайсыда – көмір жүк көтерімділігі жанында 10 т үлкен жүк
көтерімділігі жанында. Ілмегі мына арқасында траверсте салпыншақ.
Даярлаудан кейін ілмек беріктікке сынайды, онын номинал жүк
көтерімділігі асатыннын 25%. Байқау жанында кемірек 10 мин емес ілмек жүкті
тиеу астында шыдайды; жүкті тиеу алуынан кейін ілмекте жарылулардын,
жыртық, қалған түр өзгертулерді тиісті емес болу. Қайнатым немесе ілмек
ақауларынын бітеуі рұқсат етілмейді.
Стандартты ілмек қолдануы жанында (лайықты жүк көтерімділігі) ілмек
қималарынын есеп-қисабы өндіруге талап қойылмайды. Ілмекке арналған,
айырмашылығы барды өз мөлшерлеріммен немесе түрға стандарттынын, дененін
онын есеп-қисап міндетті өткізуге талап қойылады брусты сияқты үлкен
қисықтық. Бірмүйізді ілмекте ең қауіптімен қимасы келеді Б - Б ( сүрет 3.1,
а ), бүгіліске жұмыс істеуші және созылу, үшін қайсынын Gгp жүгы салмақ
кезен июші, қосымша тіркелгенді ілмек жұтқыншақ орталық, келеді. Қима А — А
бүгіліске есептейді және жүк ілгіші оқиғасына арналған кесу екінін
жантайған строптарда бұрыш астында а =45°. Қос мұйізді ілмекте ( сүрет 3.1,
б ) қима тексерілулері – және Г - Г бүгіліске және кесу есеп айыратын
жігерімен F= 1,2 Gгp(2cos), ілмек әрбір мүйізіне, қайда сандық
коэффициент 1,2 оқыт жүкті тиеу тарату мүмкін біркелкіліксізі. Gгp асып
кеткенде құйрықты кесілген бөлімі созылуға есептейді. Беріктік қоры
аққыштық шегімен ілмек есеп-қисабы жанында бірдей 2 крандардын ілмектеріне
арналған 1—4- й тәртібі топтарынын боттар және 2,25 крандарға арналған 5-
ші және 6- ші жұмыс тәртібі топтарынын.
Жебелі барлық жүк таситын ілмектері, кранмен монтаж және мұнаралық
жана, сонымен қатар крандардын, контейнерлерде, қауғаларда жүк орналасушы
және басқа ыдысқа, ілмекке тұтқалардын немесе басқа қатты элементтер
арқасында, сақтандыратын тұйықтаушы құрылғымен жабдықталады (сүрет 3.2),
Өздігінен пайда болатын қақпайлаушымен жүк алғыш жинап алатын лайықтау
денесі. Жанында жүк қос мүйізді ілмектері арқандар және шынжырдын керек
дәл осылай, жүкті тиеу үшін біркелкі ілмек қосмүйізбен бөлінген.
Крандарға арналған үлкен жүк көтерімділігінін пластикалық қолданады
бірмүйізді және қосмүйізді ілмектер ( сүрет 3.1, г ) ГОСТпен 6619—75,
жиналғандар бөлек элементтерден, кесілгендердін жапырақ жүздын 20 немесе
болаттын 16МС, қосылғандардын аралық тойтарып шегелеулермен өзімен. Үшін
түрды қайсы ілмектердін жұтқыншақ пластиналар аралық жүкті тиеу біркелкі
таратулары жұмсақ болаттан қосымша беттер, сыртқы бетті орналасады, өкпек
бүгілістерсіз стропты салуды қамтамасыз етушіні болады. Бұлар ілмектер
женілірек соғылғандардын және қуатты жабдықтау даярлауы үшін талап етпейді.
Сонымен қатар, қирату жанында біреудін
Сүрет 3.3. Ілмекті салпыншақ: қалыпты;
Сүрет 3.2. Ілмек серіппелі жанасу қорғанымен:
1- серіппе ;2- ілгешек
Ілмектер жүк көтергіш машина иілгіш жүк таситын элементімен қосады
немесе ортасыз, құлақшаға иілгіш элемент бекіте ілмекті емес ( жүк ілгіші
жанында біреу бұтақ), немесе ( жүк ілгіші жанында бірнеше бұтақ иілгіш
элементтің ) салпыншақ ілмек арқасында. Қатты арқандарда және арналған
женіл салпыншақ одақ тіректерінде қажалуға шығындардын жабдықтайды жүкпен,
қамсыздандырамын бос ілмек түсіруі.
:
Айырып танудын ілмекті екі үлгісі салмақты — қалыпты және
қысқартылған, қалыпты салпыншақ ( сүрет 3.3, а) траверстін, қайсыда ілмек,
осьпен қосылады, дайындалған бетте, немесе тілінген болаттын Ст марктері 3,
тесікпен әлі кеткенде беру траверстер, созылуға формуламенен Лямэ
қашырында
сүрет 3.3
қайда n=3,5...4.
Траверстін соныларда бастырма стопорлық, оның біліктік ауыспалылық
кедергі болады, оған мүмкіндік беретіндер салыстырмалы горизонтальдық ось
ілмегімен бірге бұрылу. Ілмек құйрықшасы жайлы траверсте тесік арқылы
жүреді және гайкамен нықталып бекінеді, немесе сфералық шайбаға ( жүк
көтерімділігі жанында 3,2 т ), немесе қажымайтын шарикті подшипникке, қалай
суретте ( үлкен жүк көтерімділігі жанында). Айгөлектер батпақ тиюінен
майлаумен тиісті қамсыздандырылған және қорғалған болу. Қажымайтын
айгөлектер номинал жүк салмақ 25%, болмады үшін өз бетімен гайканын, ол
жұқа тақтайшамен тиісті болу. Ілмектердін гайкалардың стопорениесі жүк
көтерімділігімен 10 т штифтілер арқасында гайка аз мөлшерлері сол себепті
өндіруге шешіледі немесе болттардын. Шпондардын қолдануы мүмкінсіз барлық
оқиғаларда.
Сурет 3.4. Қоршалу құруы арқан одақ.
Қысқартылғандарды салпыншақ ( сурет 3.3, Б ) полиспаста одақ
ұзартылғандарды цапфаларда траверстер. Қысқартылған ілмектік салмақты
рұқсат етеді жүзеге асыру көтеру жүкты бірнешенін үлкенді биікті, бірақ
онын болады қолдану тек қана жұптын еселіліктін полиспаста, траверсті
әзірленеді болаттардын 40 немесе 45 және есептейді бүгіліс ортаға қимаға,
әлі кеткенге тесікпен үшін құйрықшаға ілмекті. Беріктік қоры аққыштық
шегімен, траверстерді күрделі кескін үйлесімін еске алына, қабылданады.
Цапфалары дәл осылай есептейді ғой бүгіліске және қысыммен тексереді
аралық беру және жақ. Жіберіледі 35 МПа менін қысымым тиісті емес шамадан
асыру үстінен траверстер бұрылу жанында. Арқан сақтап қалуға арналған
одақ жылғалары салпыншақ ілмектік қаптамамен қорғалған, дайындалғанмен
жапырақ болаттын жуандық кемірек 3 мм емес ( сүрет 3.4). Тарамдалған
санылау аралық одақ ребордамисімен және көбірек 0,3, қаптамаларды
тиісті болу қайда - арқан диаметрі. Салпыншақ ілмектік қаптамалары
арқан өтуіна арналған тіліктерді болады, дәл осылай оларды енді және
ұзындық тандайды, қаптамаға арқан қажалуы шығару үшін.
Ілмек
Жүк таситын ілмектер басқа жүк көтергіштерді машиналарында бүтіндер (
сүрет 3.5, а ) және құрамалар ( сүрет 3.5, б ) ілмек. Түр және ілмектердін
мөлшері стандартталған емес және ілмек сондықтан беріктікке қажетті
есептеу. Мыналар жанында тұтас соғылғандар қатты
раманы сияқты ілмектін есептейді (статикалық емес анықталатын жүйе),
ал құрамалар ілмектін топсалылар сияқты біз; тарту күшы сонғы оқиғасында
созылуға, поперечину тексереді ал — бүгіліске және қысу қостірек пен қисық
сызықты арқалық сияқты. Топсалар петпен құрама Сүрет 3.5. Жүк таситын
ілмектер
майысуға және осьтардын бүгілісіне тексереді. Жайлы оған беттері 100
МПа Лямэ формуласымен жіберілетін күштену тиісті емес шамадан асыру.
Бүгілістін жіберілетін күштенуі даярлауы жанында ілмек дәрежелері төмен
көміртекті болаттардын аз мөлшерлер және көпшілікті болады болаттын 20, Ст
3, ілмек беріктігі қоры жанында п =2,5...3 анықталады, немен ілмектер,
есептелгендер ананы ғой жүк көтерімділігі, дәл осылай қалай ілмектердін
қималарында аз июші кезен іс істейді. Бірақ ілмек қанауында кемірек
ынғайлы: строптар ілмек тесігіне сабақтауға келеді.
Жүк орап байлауына арналған жүк көтергіш ілмегіне оны жабыстыру
кезінде строптардын әр түрлі түрлері машиналарды сырқыра қолданылады
Жүк таситын және ауыр құрылғылардың элементтері
Полиспасттар
Блокты қозғалатын және қозғалмайтын полиспастты жүйені атайды, иілгіш
байланыспен қосылғандардын (арқанмен немесе шынжырмен ), күш артуына
арналған - полиспастымен күш беретіндер немесе жақында - полиспастымен
шапшан. Әдеттегі жүк көтергіштерді полиспастымен күш беретін машиналарда
қолданады, мүмкіндік беретіндер азайту иілгіш жүк таситын, жүк салмақ
кезен дабылда және механизм қолдан-колға берілетін саны. Полиспастымен
шапшан, рұқсат етемін қозғалтқыш элемент аз жылдамдық жанында жүк
ауыспалылық жоғары жылдамдық алу, манызды сирек қолданады, үлгі
гидравликалық немесе пневматикалыларды қөтергіштерде. Орналасады қайсы
полилиспаст қозғалатын одақ, осьты кіреді жайлы, және қозғалмайтын одақ.
Сүрет 4.1, а қозғалмайтын көрсетілген одақ, айналған сағаттық тілге әрекет
астында Sсбег күштары, Sнаб күш женген. Одақ айналуы томға мүмкін тек қана
оқиғада, егер Sсбег Sнаб, Sсбег- Sнаб айырымы және де доста одақ
тірегінде қажалу күштерінін кедергі женуі үшін дәл және арқан қаттылық
кедергілері немесе шынжырдын бүктеуде және бүктелуде олардын жанында.
Дәл осылай арқандар сияқты, қолданылатындар жүк көтергіштерді
машиналарда, абсолютті иілгіш денелермен келмейді, ал айқын қаттылық ие
болады, айналдыруға лезде емес жатуға арқан бұтақ қуалаушы кімнін одақ, ал
лезде емес түзелуге бұтақ жүгірісіп келген
(сүрет 4.1,б). Арқан қаттылық онын диаметрінен тәуелді болады,
конструкциялар, сандар бұрымдарда сүйрейді және бұрымдардын санынан,
үлгіден және конструкциялар жүрекшесінде, материал механикалық
қасиеттерінен сүйрейді және қажалудан аралық бөлек сымдармен және аралық
бұрымдармен.
Сүрет 4.1. Одақ :
а — одақ осьпен жылжымалысыз; б — одақ арқан қуалау сұлбасы;
в — арқан жылдамдық еті тірісіз одақ; г — қозғалатын блоктағы арқан
жылдамдығы;
Қаттылық пластинкалы шынжыр топсаларында қажалу күштерінін кедергісімен
негізінде анықталады немесе буындар аралық қажалу күштерінін пісірілген
шынжырдын. Бүктеуге арналған және өте қажетті онын жүгірісіп келген бұтақ
арқан бүктелуінін қосымша күшін басу, тәуелді болады бір және арқан
конструкциялары және одақ, сонымен қатар канта керуінен анықтау. Теңдеуді
анықтауға оны болады күштардын кезен одақ осы салыстырмалы одақ тірегінде
қажалу күштарынын есепсіз:
қайда R=D2- радиус блок жылғасынын ; - қаттылық коэффициенті: онын
мағынасы экспериментальды анықтайды. Момент тендеуі қатынасы барлық жұмыс
істейтін күштерінін одақ ось ( сүрет 4.1, а ) болу түр :
;
қайда N - одақ осына жүкті тиеу, бірдей Sсбег күштарынын геометриялық
сомасына және Sнаб; d0 - диаметр одақ осьтары; f - одақ тірегінде қажалу
коэффициенті.
Мөлшерлері анықтама жанында қайсысыз жорамалмен қабыл алуға болады Sсбег
Sнаб және арқанмен анада одақ құлашы көмірі жанында 2:
Тосу мынау теңдеуге арақатынас, аламыз:
Одақ пайдалы әрекет коэффициенті - мынау көніл болу өрмелеген
жұмыстар сырқыра жүк көтеруі жанында салмақты сіздер толық
жұмысқа биіктігі h, жетілгеннін томға Sсбег мына күшімен h жолдары арқан
қаттылық қажалуға шығындардын женуі есепке ала. Еті тірісіз одақ артынан
сондықтан, қайсынын бірдей ауыспалылық арқан бұтақ қуалаушы және жүгірісіп
келгеннін, КПД формуламен айтылады:
Формула талдауы көрсетеді, не немен көбірек бұрыш одақ құлашынын
арқанмен және немен көбірек қаттылық арқанды және одақ тірегінде қажалу,
анамен мағына одақ кпд азырақ және ана көбірек қосымша күш, арқанға қажетті
басу, жүк біркелкі қозғалысы қамсыздандыру үшін. Одақ кпд біршама ықпалын
жасау одақ тірегінде қажалуға жоғалтуларды көрсетеді, тәуелді бола
конструкциянын және тірек күй-жағдайлары, жеткіліктісімен сондықтан
практикалық есеп-қисаптар жанында дәлдік одақ кпд диаметрден тәуелдісізге
қабылдайды және конструкциянын, одақ мөлшерлерінен және құлаш бұрышынан
онын арқанмен. Одақ арналған тірекпен сырғанау айгөлектерінде =
0,95...0,96; одақ арналған тербелу айгөлектерінде = О,97...О,98. Туралы
аздар блок үшін қабылдайды, жанында жұмыс істеушілердін жоғарғы
температураға немесе шанданғанда немесе газданған ортаға сырқыра. Ауыр
орган бұтақ керу,:
Жүгіру кезінде жылдамдық еті тірісіз одақ арқанымен қуалаушы және
жүгірісіп келген бұтақ қозғалыстары бірдей аралық өзімен ( сүрет 4.1, в).
Егер ғой (сүрет 4.1, г) күріш v1 жылдамдық арқан бұтақ қуалаушы қуалау
еті тірі одақ қайсы ось v0 жылдамдық орналасады анау v1+2v0 арқан
жүгірісіп келген бұтақ жылдамдық бірдей.
7_
Сүрет 4.2. Күш беретін полиспастпен
Жүгіру жайылған схемасы одақ арқанымен дараны ( қарапайымды)
полиспастамен күш беретінді сүрет 4.2 келтірілген. Егер полиспастеде
кедергімен , телемеу қашан жылжымалысыз жүйе келгенде, кез келгенге күш
полиспаста арқаны нүктесіне:
S0=GГРa,
қайда GГР - жүк салмақ; а – кесілген арқан саны, ілінген қайсыларды
жүк ( қимада К—К сүрет 4.2); үшін полиспастамен даранын мынау сан
полиспаста еселілігімен атайды.
Көтеру жанында немесе жүк түсіруінде, егер күштары еске алыну арқан
қаттылық және одақ тіректерінде қажалудан, арқан бөлек бұтақ әр түрлі. S1
арқылы белгілейміз арқан бұтақ A1, S2 - одақ о жүргеннін келесі бұтақ.
Жалпы оқиғада полиспаста еселілігі жанында а,
арқан сонғы еті тірісіз бекітілген бұтақ керуі бірдей. Тендік осы
арадан ереді:
Егер полиспастеде арқан бұтақ бағытталған бұрыш астында орналасқан
ауырлық күш, анау тік осьқа керу күштерінін проекциялары керек алу.
Арқан бөлек бұтақ керулері аралық арақатынас жүк көтеруі жанында:
; ; ; ... ; ;
қайда - одақ кпд.
Арақатынастын бұлар қолдана, аламыз:
;
Геометриялық прогрессия сомасын есептеп ( тұтқаларға айтылу), арақатынас
анықталатын аралық GГР жүк салмақты және арқаны керуімен S1 полиспаста
бұтақ паралельді орналастыруы жанында динамикалық жүкті тиеулердін есепсіз:
;
Керу арқан Sбаp, әкелгенді Б дабылына ( сүрет 4.2), көбірек керу
сондықтан қажетті жену одақ А1, A2, A3 . Егер одақ саны t бірдей, арқан
барынша көп керуі жүк көтеруі жанында:
;
Жүк түсіруі жанында Sa барынша көп керуі болады бұтақ; ол бірдей:
;
КПД полиспаста, еселілік бар болушы а, бүтінде жұмсалғанға h биігіне GГР
жүгі көтеруі жанында пайдалы жұмыстын көніл болу сияқты анықталады мына
жұмыс жанында .
;
Полиспаста жүйесінде барынша көп керу мыналар жанында жүк көтеруі жанында
тәуелділікпен мүмкін айқын:
;
Қозғалмалы блок, еселілікпен полиспаст сияқты анықтап қарауға ереді а =
2, сәйкес тендеуге кпд болады подв= (1+)2. Бірнешенін кпд мағына
асатын одақ.
Полиспастапен дараларды ( сүрет 4.3, а, б) арқан түбі бірі үшін
дабылда, ал екінші соны нықталып бекінеді жұпта
еселіліктін ( а) конструкция еті тірісіз элементінде, ал тақ еселілікке
сырқыра ( б )- ілмектік оқтізерге. Орау жанында немесе арқан дабылдан, егер
одақ, жоқ болса арқан одақ оқтізер ілмектік дабылға ортасыз кешіп өтеді,
тікпен тек қана емес жүк ауыспалылық болады, сонымен қатар горизонтальмен.
Сүрет 4.3. Полиспастың сұлбалары:а -екідүркін мен дара; б -дара үш еселік;
д – екідүркін мен қосарланғандар; г — қосарланған үш еселік.
Қолданылатын жүгі қатал тік көтеруі қамтамасыз етуіне арналған
полиспастымен қосарланғандар (сүрет 4.3, в- д), екі құрылушылар полиспаст.
Мына оқиғада дабылда арқан екеу сонысынын бекітіп қояды. Қалыпты жай
қамтамасыз етуіне арналған салпыншақ ілмектік екеулерінің арқан бұтақ
әркелкі сорып шығаруына полиспасттың тенгершіл құруын қолданады немесе, не
жиірек, етженді блок ( сүрет 4.3, ). Қосымша құру жанында одақ бүтін арқан
қолдануға болады тенгершілдерде. Бірақ байқау және арқан күй-жағдай
бақылауы мына одақ бұрылу аз бұрышы сол себепті ауыр. Крандарда сондықтан
ауырмен және өте жұмыс ауыр тәртібімен тенгершілдер теңдеуінде артық
көрінетін қолдану А ( сүрет 4.3, д ).
Теңдеу блогы көтеру жанында және жүк түсіруінде әдеттегі айналмайды
және қызмет етеді тек екеулердің бұтақ ұзындық теңестіруіне арналған
полилиспасттың арқан әркелкі сорып шығаруына, 0,8 диаметр бірдей қабылдау
сондықтан сәйкес Госгортехнадзор ережелеріне онын диаметрі рұқсат етіледі,
ал электрлік қар ерулердін және өзі жүретін крандардын жебелері -
бірдеймен 0,6 мына диаметра полиспаста жұп еселілігінін ол арасында
орналасады емес қозғалатын блок, ал жұпсызда – қозғалатын блок арасында
салпыншақ.
Есеп-қисапқа жоғарырақ ұқсас келтірілген полиспастамен қосарланған есеп-
қисап жүргізеді үшін полиспастамен даранын, және де полиспаст әрбір жарты
оған бөлек әрекет жанында анықтап қарайды туралы жүкті тиеу тігінін. Егер
h - жүк көтеру биігі ( сүрет 4.2 және 4.3), анау полиспастамен дара арқан
ұзындық, барға байлайтын L = ah, қайда а -полиспаста еселілігі
полиспастамен қосарланған еселілік еселілікке бірдей, құрастырамын онын
үшін полиспастамен қосарланғаннын мөлшері L арқан ұзындық, байлайтын
талапқа болады біреуіннін дабыл жартысын.
vгр жүк көтеру жылдамдық және арқан жылдамдық, дабылға байлайтын,
байлаулы аралық арақатынасымен өзімен v = avГР, қайда v = 60, мс; D2-
диаметр дабылдын, өлшенген арқан орталық ; nбар - дабыл айналу жиілігі ,
обмин. Полиспастпен күш беретін жүк көтергіш машиналарға болады диаметр
арқандары және, демек, дабыл диаметрлері азайту және одақ, көпшілікті
төмендету және машина габариттері. Полиспаста еселілік артуы редуктор
қолдан-колға берілетын санын азайтуға рұқсат етеді, бірақ арқан үлкен
ұзындық және дабыл арқан сыйымдылығы бір уақытта талап етеді. Одақ сан
артуы жоғарырақ полиспаста еселілік шығындардын және жасты арту деп атайды
қуаттылық, жұмаслатыннын жүк көтеруіне, сонымен қатар арқан
майыстыруларынын саны, не қызмет мезгілінін онын қайсысыз төмендеу
шақырады. Анау ғой уақыт, қалай көрсетілген, арқан үлкен полиспаста
еселілігінін диаметр болады және демек, үлкен иілгіштік, не ұзақ артуға
жағдай жасайды мәнгіліктін. Арқан тандауы, үлгіні және полиспаста
еселілігінін механизм жалпы құрастырулары проблемамен байлаулы және онын
параметрлерімен, сонымен қатар механизм қолдан-колға берілетін санымен,
габариттермен және салмағымен, не жүк көтергіш машинанын барлық мөлшерлерге
өз кезегінде әсер етеді және ғимарат мөлшерлеріне, қайда мынау машина
орналастырады.
Дәл осылай, егер жүк көтеруіне арналған бірдін және ананы ғой GГР
салмақ vГР көтеруі берілген жылдамдық полиспасты бір қолдану жеке
еселіліктін, анау көтеру механизмдерінің параметрлері бірде болады
жекелермен. Статикалық қуаттылық бұларды механизмдерінің NСТ=, қажетті
жүк көтеруіне арналған, басқа болады кпд мағыналарында ерекшелік артынан,
және жанында, айыратындардын маныздысыз ( мысалы, механизмдер еселілікпен
екі және төрт), бірдей қозғалтқыш керекті қуаттылық есептеуге болады. Дәл
осылай барынша көп күштер сияқты полиспаста еселілігі практикалық кері
пропорционалды полиспасттың арқандарында өзгереді, анау еселілік артуымен
арқанда жүкті тиеу және онын азаяды метр, сонымен қатар және дабыл
диаметрі. Еселілік түзу пропорционалды дабылға арқан орау жылдамдық
өзгереді, және полиспастеде үлкенмен еселілікпен ол үлкен мағынаны болады.
Анада көтеру бірдей берілген жылдамдық және бірдей жиілікке қозғалтқыш
ротор айналулары редуктор қолдан-колға берілетін сан, байланыстыратын
қозғалтқыш дабылмен, азырақ болады - полис үлкен еселілік пастасына игілік
дабылға арқан орау үлкен жылдамдық сыйлай және азға онын диаметрге.
Сүрет 4.4. Шапшаң полиспасттың схемасы
Полиспастымен шапшаң (сүрет 4.4) құйып алады күш беретіндердін
полиспасттың, не оларға жұмысшы, әдеттегі нығайтылушы гидравликалық немесе
пневматикалық цилиндрмен, басылады жылжымалы оқтізерге , ал жүгі арқан
азат сонысына. Есеп-қисап шапшан полиспасттың емес принципшіл
келтірілгеннін полиспастамен күш беретін есеп-қисап жоғарырақ пе жанында
полиспаста оқтізер ( нүктенін А сүрет 4.4) h ара қашықтық жүк жолын жүреді
H = ah, қайда а - еселілік шапшаң полиспаста және, демек, vГР=avA жүк
ауыспалылық жылдамдық, қайда vA -полиспаста оқтізер ауыспалылық жылдамдық.
Күші, қажетті жүк көтеруіне арналған GГР салмақты, анықталады:
Д а б ы л
Дабылдар көп қабатты және бір қабатты арқан үшін босатады. Тек қана
көп қабатты орауға арналған дабылдар қолданылатын өте үлкен ұзындық арқан.
Олар тегіс бет немесе бетті бола алады кішкене қанаумен бұрандалық. Екі
оларды жақ дабылдар борттармен жабдықталады (ребордами), жатқызылған арқан
жоғарғы қабатынын үстінде кемірек емес немен екіні онын диаметрдін, ал
пісірілген шынжырларға арналған тегіс дабылдар - борттармен, кемірек емес
сөйлеушілермен немен енге шынжыр буындары.
Контакті биік арқан төменгі қабатында орау жанында көрінеді күштену
созушы күштарден тек қана емес, сонымен қатар қабаттардың жоғары орналасқан
қысымынан. Сонымен қатар, тегіс дабылға арқан орауы жанында көршілес
орамдар аралық қажалу болады. Барлық мынау арқан жоғары тозық шақырады және
қызметтің оның мезгіл қысқартады.
Арқан көп қабатты орауына бірінші қабат жатады бұрандалық сызық. Орау
қарама-қарсы тұрған бағыты әрбір қабат келесі болады. Жатқызылған қабат
ертерек мыналар жанында орау жоғарғы қабат әрбір орамын орам кесіп өтеді,
не мына орында дөнестіктер пайда болуына септігін тигізеді ( сүрет 4.5, а).
Сүрет 4.5. Көп қабатты арқан сұлбасы:та - әдеттегі орау: б — орау жүйесі
ме Le - Bus ; в — арқан жайы орау Le - Bus .
Үлкен жылдамдық арқан қозғалыстары дабыл дірілдеулері көрінеді және
арқаннын. Жағымсыз құбылыс мынау жою үшін, көп қабатты орауға арналған
дабылдарда кішкене қанаулардын кесу жана жүйесі өнделген (Le - Bus жүйесі),
арқан қамтамасыз етуші жатық асуы мадақ өлен қатар басқа және қақпайлау
арқан аралық жінішке оралғандармен (мынау тозық кемітеді және дабыл
канатоемкосты үлкейтеді ).
Мына жүйемен арқан ораушы жанында бар шенбері бана төрт алаңға
бөлінеді. Екінің қарама-қарсы тұрған алаңдарда (шенбердін 70-80% ұзындық
құрастырушылардын) қанаулардын, туралғандар дабыл обечайкесіне, дабыл
түтіктерді пісірудегі бөлшектеріне паралельді жүреді (сүрет 4.5). Тек қана
екінін алаңдарда 1 және 2 олар орналасады ұлу сызық, және де біліктік
орналастыру бұрандалық кесулер әрбірде бұларды алаңдардан бірақ жартыға
диаметрді арқанды. Бұларды алаңдарда арқан және орын ауыстыру адымы
барлығы иірген жіптер. Паралельділерді ғой кесу алаңдарда кана беруі анау
бағытта дабыл осьтары жоқ болады. Үшін дұрысты басқарулар арқанды баста
салулар біріншіні қабатты және үшін қамтамасыз қажеттіні асуды арқанды
баста ораудын екіншіні қабатты екеулердін қапталдардын дабылды алдын ала
ескерілген арнайылар құрылғылар 3 және 4. Келесілер қатарлар арқанды
тәртіптер автоматты. Барынын арқасында екінін участкпен бұрандалық ковтар
орау көршілес қабаттарынын орамдары айқастырылады екі противонын шенбер
орналасқан участкелерінде (сүрет 4.5,в), не орау симметриялылық
қамсыздандырады. Сапалы салулардын артынан арқандардын бұрышы 1,25...1,75°.
Орау жанында тиісті шамадан асырмау.
Көп жағдайда жүк көтергіштерді машиналарда қолданады арқан бір
қабатты орауына арналған иір ойықты дабылдар. Кішкене қанаудын (сурет
4.6.). Туралғандар дабыл беттеріне (бұрандалық линии), шектесу бетін
үлкейтеді, немесе күштенулері кемітеді, көршілес орамдар аралық қажалу және
арқан тозық жояды. Қызмет мезгілі сондықтан ойықты дабылдар жанында
үлкейеді.
t = d + (2...3) мм, қайда d - арқан диаметрі. Кішкене қанау радиусі
R0,54d.
Сүрет 4.6. Кішкене қанау профилі үшін арқан бір қабаттыда орауға
Крандардын грейферлік дабылдарына жалпы тағайындау крандарынын
дабылынын айырмашылық кішкене қанау көбірек терен.
Үшін дабылға арқан дұрыс салулары, сонымен қатар арналған қызметтен
алудын арқан және әлсірету жанында арқан орналастырушының әртүрлі үлгілері
қолданады (сүрет 4.7). Арқан орналастырушыда, бейнеленген
Сүрет 4.7. Арқан орналастырушының сұлбасы .
сүрет 4.7, а, одақ арқылы 1 мүмкіншілік бар болушы орналасу арқан 2 жүреді
бойлай арқан керулері әрекет астында 3 беттететіннін.
Бұзып жарып жету мына оқиғада арқан дабылға қуалайды перпендикулярлы
оның осьтын одақ арқан қуалауы бұрышынан тәуелдісіз, не және арқан дұрыс
салуын қамсыздандырады. Укпен дұрысты және қақпайлауы арқан
қамсыздандырады және арқан орналастырушының, бейнеленгендер сурет 4.7,б,
қайсыларды арқан екісі арасында 2 жүрады тегіс донғалақ 4(б) немесе 4(в)
донғалақ біреумен ғанамен дабылға қысылады, анықталғанмен подпружиналық
рычагтарда 5. Көп қабатты орау жанында ен үлкен қолдану арқан
орналастырушы, болады сүрет 4.7, г , 7 кареткадан тұратын одақ
беттететін, жасайтын қозғалыс 3 тапсырудан бұранда - гайка; бұранда 6
арқылы шынжыр немесе тістіні білігінін айналуына 8 тура келеді, және
каретка басқаша орналастырады бойлай арқан орауы бір аттамына дабыл
осьтары барабан әрбір айналымынын артынан. Дабылдарда, боламын бұрандалық
кішкене қанауды, қақпайлауға арналған сіздер қанаулардан арқан жығылулары
керу әлсіретуі жанында арқан орналастырғыш қолданылады, бәр күшімен сурет
4.7, д. Олар 9 сақиналар - гайкадан түзеледі онын кесуімен және дабыл
айналуы жанында 3. Орналастырып жатырған гайкада терезе арқылы арқан
жүреді.
Дабылдар шойыннан немесе болаттан орындалады және пісірілгендермен
болаттан.
Б л о к т а р
Құюмен, дәнекерлеумен немесе штамптаумен арқандарға арналған блок
болаттан әзірлейді. Сонғы әдіс ен орынды. Төмен емес құйылған блок артынан
механикалы қасиеттермен болат қолданылады, немесе болатта 45Л-II; үшін
штампталғандардын – төмен емес,
Сүрет 4.8. Блок жылғалары:
а - жылға профилі; б - жылғалар, қапталған пластмассамен; г - жылға,
қапталған алюминиймен.
немесе болатта 45, және үшін пісірілгендердін –төмен емес, немен болатында
Ст 3. Жылға кемірек 3 мм емес шындалған қабат терендігімен HRC 35 төмен
емес блок қаттылық дейін тиісті шындалған болу. Сондай блок жылға профилі
тиісті болу, не сонымен қатар не арқан жылғамен шектескен мүмкін үлкен
ауданнын. Жылға профиль мөлшерлері ( сүрет 4.8, а) тиісті талапқа болу
үрлеуші арақатынастарға:
R= (0,53...0,56) d; H= (1,4...1,9) d; r=0,2d.
Сақтау жанында бұларды шарттарды арқан ауыс кете алады жалпақ бұрышқа
одақ жылға симметрия емес көбірек 6°. Мақсатымен арқан ұзақ өмірлік және
одақ ұсынылуға рұқсат етпеу арқан көбірек 2°, ал теңдеулік блоктарда
көбірек 0,5°.
0,2 d терендікке жылға тозық жанында блок ауыстыруға жатады, бірақ
емес көбірек 0,2 тоғын алғашқы жуандық. Жоғарылауға арналған ұзақ арқан
мәнгілігінін пластмассамен жылғамен, қапталған блок кейде қолданады ( сүрет
4.8, б ) немесе алюминиймен ( сүрет 4.8, г). Дәл осылай, егер бірліктін
артынан шойындық блок арқан тозық қабыл алу, анау болатқа блок үшін
мынауды ғой 110%, мезгіл тозық біріктіреді футеровка жанында алюминием
80%, ал капронмен футеровка жанында -40-50%. Барлық қорғау нығыздаулардын
қолдануымен блок жүйе - полиспасттық тербелу айгөлектерінде қондыруға
ұсынылады, қақпайлаушы ластанулар және майлау кемуін.
Тежеуіш. Жалпы талаптар
Тежеу құрылғыларының топтастырылуы
Жүк көтергіш машиналардын механизмдері сенімді тежеу құрылғылармен
міндетті тиісті жабдықталған болу. Көтеру механизмдерінде жүк ұстағыш
қамтамасыз етуші және ұстап қалу онын ілініп қойылған күй-жағдайда тежеу
берілген қорымен, ал механизмде жылжу айналыс және бұрылудын — тежеу толық
аялдамаға дейін анықталған ұзындық тежеуді жолдар. Машиналардын бұларды
көтергіш - транспорттық машиналардын тежеуіштері жұмыс қауіпсіздігін
жоғарылатады және оларды өндір.
Күшейте түскендік жоғарылауына арналған механизм жұмыстары дәуір тор
азырақ болады қалай тиісті болу, бірақ өкпекте тор келтіру элементтеріне
биік динамикалық жүкті тиеулерді іс істейді, қосулардың, муфталардың жоғары
тозық бұзу шамданған, айгөлектердің, өтетін және тісті донғалақ. Көтергіш -
транспорттық машиналардын қозғалысы жанында өкпек тежеу өтетін донғалақтың
бұзылуына, сұйық металлдың шашырауына, транпортталып ертіп әкеле алады
ожауларда, тербетуге жүк, металл контрукциялардын дірілдеулері және басқа
жағымсыз көріністер, ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
