Зертханалық жұмыс: Ом заңын тексеру.

Жұмыстың мақсаты: ток күшінің кернеу мен қарсылыққа тәуелділігін тәжірибеге енгізу.

Жабдықтар: зертханалық амперметр, зертханалық вольтметр, қуат көзі, 1 Ом, 2 Ом, 4 Ом кедергісі бар үш резистордың жиынтығы, реостат, токтың тұйықталу кілті, байланыстырушы сымдар.

Жұмыс барысы.

Қысқаша теориялық мәліметтер

Электр тогы-зарядталған бөлшектердің реттелген қозғалысы

Электр тогының сандық өлшемі-I ток күші

Ток күші-бұл уақыт аралығы үшін өткізгіштің көлденең қимасы арқылы өтетін Q зарядының осы уақыт аралығына қатынасына тең скалярлық физикалық шама:

SI бірліктерінің халықаралық жүйесінде ток ампермен өлшенеді [A] .

[1a=1кл / 1с]

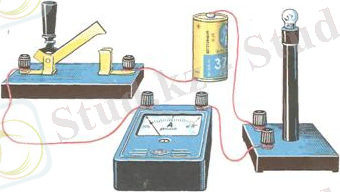

Амперметрдің ток күшін өлшеуге арналған аспап. Тізбекке тізбектей қосылады

Электр тізбектерінің схемаларында амперметр А әрпімен белгіленеді .

Кернеу-бұл электр өрісінің зарядталған бөлшектерге әсерін сипаттайтын физикалық шама, электр өрісінің зарядтың φ1 потенциалы бар нүктеден φ2 потенциалы бар нүктеге ауысуы бойынша жұмысына тең

U12 = φ1 - φ2

U-кернеу

A-токтың жұмысы

q-электр заряды

Кернеу бірлігі-Вольт [В]

[1b=1дж / 1Кл]

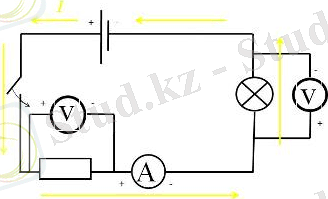

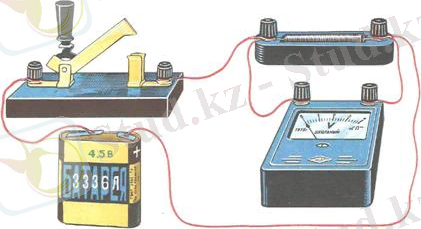

Кернеуді өлшеуге арналған құрылғы-Вольтметр. Ол тізбекке потенциалдар айырмасы өлшенетін тізбектің бөлігіне параллель қосылады.

Электр тізбектерінің схемаларында вольтметр V әрпімен белгіленеді

Өткізгіштің ішкі құрылымына және оның бөлшектерінің хаотикалық қозғалысына байланысты өткізгіштегі электр тогының кедергісін сипаттайтын шама өткізгіштің электрлік кедергісі деп аталады.

Өткізгіштің электрлік кедергісі өткізгіштің мөлшері мен формасына және өткізгіш жасалған материалға байланысты.

S-өткізгіштің көлденең қимасы

l-өткізгіштің ұзындығы

ρ-өткізгіштің кедергісі

SI-де өткізгіштердің электр кедергісі ом [Ом] ретінде қызмет етеді.

I ток күшінің u - вольт кернеуіне графикалық вольт-амперлік сипаттама

Тізбектің біртекті бөлігі үшін Ом заңы: өткізгіштегі ток күші қолданылатын кернеуге тура пропорционал және өткізгіштің кедергісіне кері пропорционал.

Оның ашушысы Джордж Омның есімімен аталған.

Практикалық бөлім

1. Жұмысты орындау үшін ток көзінен, амперметрден, реостаттан, 2 Ом кедергісі бар сым резисторынан және кілттен электр тізбегін жинаңыз. Сым резисторына параллель вольтметрді қосыңыз (диаграмманы қараңыз) .

2. Тәжірибе 1. Токтың тізбектің берілген бөлігіндегі кернеуге тәуелділігін зерттеу. Токты қосыңыз. Реостаттың көмегімен сым резисторының қысқыштарындағы кернеуді 1 В-қа дейін, содан кейін 2 В-қа дейін және 3 В-қа дейін жеткізіңіз. 1.

Кесте 1. Тізбек кедергісі 2 Ом

Кернеу, В

Кернеу, В: Ток күші, А

1: 0, 5

2: 1, 0

3: 1, 5

Тәжірибелерге сәйкес токтың кернеуге тәуелділік графигін құрыңыз

Тәжірибе 2. Ток күшінің оның ұштарындағы тұрақты кернеу кезіндегі тізбек бөлігінің кедергісіне тәуелділігін зерттеу. Сым резисторын алдымен 1 Ом, содан кейін 2 Ом және 4 Ом кедергісімен бірдей тізбекке қосыңыз. Реостаттың көмегімен әр уақытта учаскенің ұштарында бірдей кернеуді орнатыңыз, мысалы, 2 в. ток күшін өлшеңіз, нәтижелерін 2-кестеге жазыңыз.

Кесте 2. Тізбектегі кернеу 2 В

Тізбек кедергісі, Ом

Тізбек кедергісі, Ом: Ток куші, А

1: 2, 0

2: 1, 0

4: 0, 5

Эксперименттерге сәйкес ток күшінің кедергіге тәуелділік графигін құрыңыз

Бақылау сұрақтары

1. Электр тогы дегеніміз не?

2. Анықтама беріңіз ток күшін. Қалай белгіленеді?

3. Ток күшінің өлшем бірлігі қандай?

4. Ток күші қандай құрылғымен өлшенеді? Ол электр тізбегіне қалай қосылады?
