Дифференциалдық күшейткіш.
1. Тұрақты ток күшейткіші.

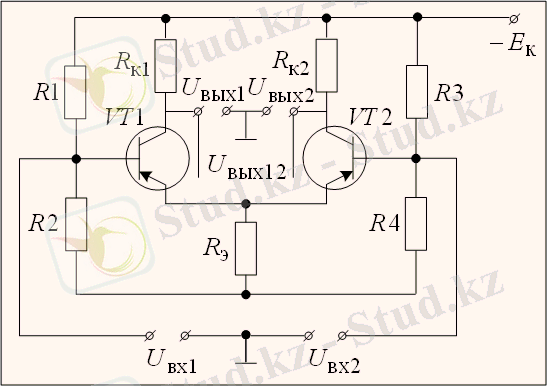

2. Дифференциалдық күшейткіш.
3. Дифференциалдық күшейткіштің негізгі көрсеткіштері және сипаттамасы.
Тұрақты ток күшейткіші.
Күшейткіш каскадтардың электрлік сұлбаларында кірмелік сигнал С1 конденсаторы арқылы, ал шықпалық сигнал С2 конденсаторы арқылы өтуі керек. Конденсаторлың кедергісі жиілікке тәуелді екені белгілі. Олай болса төменгі жиіліктік сигналдардың шамасы да, пішіні де өзгеріске ұшырайды. Сондықтан құрамына конденсатор кіретін күшейткіштер тұрақты токты күшейтуге жарамайды (жиілігі бірер герц немесе герц үлесіне тең айнымалы токтарды жуықтап тұрақты ток деп қарастыруға болады). Басқа сөзбен айтқанда, тұрақты ток күшейткіштері тұрақты және өте ақырын (жәй) өзгеретін кернеулерді күшейтеді. Тұрақты ток күшейткішінің амплитудалық-жиіліктік сипаттамасы.
Тұрақты ток күшейткіштері автоматтық реттеу және басқару жүйелерінде, өлшеуіш приборлардың датчик сигналдарын күшейту және электрлік емес шамаларды түрлендіру көп қолданылады. Тұрақты ток күшейткіштері жұмыс әрекетіне қарай тікелей күшейту ТТК және тұрлендіру арқылы күшейту ТТК болып бөлінеді. Тікелей күшейту тұрақты ток күшейткішінің сұлбасы.
Тұрақты ток күшейткішінің амплитудалық-жиіліктік сипаттамасы

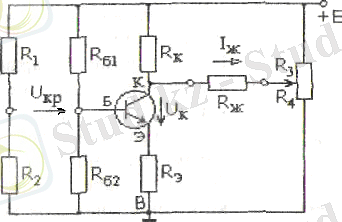

Тұрақты ток күшейткішінің сұлбасы.
Тұрақты ток күшейткішінде кіріс сигналының айнымалы құрамында, тұрақты құрамында күшейтуі тиіс. Сондықтан каскад аралық элементтері ретінде тек резисторлар, стабилитрондар, диодтар ғана қолданылады. Кіріс сигналы тікелей VT1 базасына беріледі. VT1 транзисторының қалыпты жұмысын қамтамассыз ету үшін, кернеудің бір бөлігін Uб2 - эмиттерге жалғанған RЭ2 резисторымен теңгереді және IЭ2 тогы өтеді:
Uб2 = (Uк1 + Uэ1) - Uэ2 . VT1 және VT2 транзисторларының тізбегіндегі кедергілерді келесі шартпен таңдайды:
Тұрақты ток күшейткіштеріндегі негізгі кемшілік - зиянды құбылыс - нольдік дрейф. Нольдік дрейф деп кіріске сигнал берілмегенде немесе кіріс сигналы өзгермегенде, шығыс кернеуінің өзінен-өзі өзгеруі. Нольдік дрейфтің негізгі себептері: күшейткіш құрамындағы транзистордың өз параметрлерін - сыртқы орта температурасы әсерінен, қорек көзі кернеуінің өзгерісі әсерінен, схема құрамындағы активті және пассивті эементтердің ескіру әсерінен ... жалғасы
