Домна пешінің құрылысы, домна процесі, оның өнімдері және техника-экономикалық көрсеткіштерін жақсарту
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ АУЫЛ ШАРУАШЫЛЫҚ МИНИСТРЛІГІ
С.СЕЙФУЛЛИН АТНДАҒЫ ҚАЗАҚ - АГРОТЕХНИКАЛЫҚ УНИВЕРСИТЕТ
КАФЕДРА : АГРАРЛЫҚ ТЕХНИКА ЖӘНЕ ТЕХНОЛОГИЯЛАР
СӨЖ
ПӘНІ: ИНЖИНЕРЛІК ЖОБАЛАУДАҒЫ МАТЕРИАЛДАР
ТАҚЫРЫБЫ: Домна пешінің құрылысы,домна процесі,оның өнімдері және техника-экономикалық көрсеткіштерін жақсарту.
ОРЫНДАҒАН: АТТ-19-02 ТОБЫНЫҢ СТУДЕНТІ ӘБДІҒАПАР Е.
ТЕКСЕРГЕН: ЕРЖАНОВА А.Е.
НҰР-СҰЛТАН 2020
МАЗМҰНЫ
Домна пешінің құрылысы.
Домна процесі.
Домна пешінің өнімдері.
КІРІСПЕ
Домна пеші, домна - темір кентасынан шойын қорытуға арналған шахталық пеш. Ол темір-бетонды іргетасқа орнатылған көлденең қимасы дөңгелек биік шахта түрінде жасалады. Домна пешінің сыртқы беті қалыңдығы 30 - 35 мм темірмен тысталған, ішкі беті отқа төзімді материалдармен (жоғары бөлігі шамот кірпішімен, ал төменгі бөлігі, негізінен, көміртекті болат блоктармен қаланған) астарланған. Пештің ішкі бетінің балқымауы үшін және пеш қорабын (қаптамасын) жоғары температурадан қорғау мақсатында домна пешінде суы айналып тұратын салқындатқыштар пайдаланылады. Пештің сыртқы қорабы мен колошниктің құрылғысы іргетасқа орнатылған бағаналарға бекітіледі. Шихта (кентас, агломерат, кокс, флюс, т.б.) пеш колошнигіне скиптермен (сусымалы материалдар салынатын ыдыс) беріледі. Ауа үрлеуіш машинадан шыққан үрлеу пешінің горнына (көрігіне, яғни пештің төменгі бөлігіне) айнала орналасқан қыздырғыштар (мұнда ауа 1000 - 1200ӘС-қа дейін қызады) мен фурмалық приборлар арқылы жіберіледі. Сонымен қатар пешке фурмалар арқылы қосымша отын да (табиғи газ, мазут немесе көмір тозаңы) енгізіледі. Қорыту өнімдері горнның төменгі бөлігінде орналасқан балқыма ағатын науалармен шойын және шлак тасығыш шөміштерге жіберіледі. Пеште пайда болатын колошник газы пеш күмбезінде орналасқан газ шығарғыштар арқылы әкетіледі. Шойын ағатын науаның осі мен кентас тиегіш үлкен конус жиегінің аралығы домна пешінің пайдалы биіктігі, ал оған сәйкес келетін көлем оның пайдалы көлемі деп аталады. Домна пеші үздіксіз жеті - он жыл бойы жұмыс істей алады. Қазіргі кездегі домна пештерінің биіктігі жүз метрге дейін жетіп, ал пайдалы көлемі 5000 м3-ден асып, тәулігіне 6000 т шойын қорыта алады. Қосалқы бөліктерін қоса есептегенде домна пеші күрделі инженерлік құрылыс болып табылады. Домна пештеріне қажетті шикізат - кентастарды ұсақтау, агломерат жасау, шихтаны тиеу, ауаны қыздыру және оны үрлеу, қорыту процесінің өнімдерін жинау, сақтау, тасымалдау процестері күрделі механизмдермен, автоматты құралдармен жабдықталған. Қазақстанда Теміртау қаласындағы Испат - Кармет акционерлік қоғамы құрамында төрт домна пеші бар.
Домна пешінің құрылысы
Домна пеші, домна - темір кентасынан шойын қорытуға арналған шахталық пеш. Ол темір-бетонды іргетасқа орнатылған көлденең қимасы дөңгелек биік шахта түрінде жасалады. Домна пешінің сыртқы беті қалыңдығы 30 - 35 мм темірмен тысталған, ішкі беті отқа төзімді материалдармен (жоғары бөлігі шамот кірпішімен, ал төменгі бөлігі, негізінен, көміртекті болат блоктармен қаланған) астарланған. Пештің ішкі бетінің балқымауы үшін және пеш қорабын (қаптамасын) жоғары температурадан қорғау мақсатында домна пешінде суы айналып тұратын салқындатқыштар пайдаланылады. Пештің сыртқы қорабы мен колошниктің құрылғысы іргетасқа орнатылған бағаналарға бекітіледі. Шихта (кентас, агломерат, кокс, флюс, т.б.) пеш колошнигіне скиптермен (сусымалы материалдар салынатын ыдыс) беріледі. Ауа үрлеуіш машинадан шыққан үрлеу пешінің горнына (көрігіне, яғни пештің төменгі бөлігіне) айнала орналасқан қыздырғыштар (мұнда ауа 1000 - 1200ӘС-қа дейін қызады) мен фурмалық приборлар арқылы жіберіледі. Сонымен қатар пешке фурмалар арқылы қосымша отын да (табиғи газ, мазут немесе көмір тозаңы) енгізіледі. Қорыту өнімдері горнның төменгі бөлігінде орналасқан балқыма ағатын науалармен шойын және шлак тасығыш шөміштерге жіберіледі. Пеште пайда болатын колошник газы пеш күмбезінде орналасқан газ шығарғыштар арқылы әкетіледі. Шойын ағатын науаның осі мен кентас тиегіш үлкен конус жиегінің аралығы домна пешінің пайдалы биіктігі, ал оған сәйкес келетін көлем оның пайдалы көлемі деп аталады. Домна пеші үздіксіз жеті - он жыл бойы жұмыс істей алады. Қазіргі кездегі домна пештерінің биіктігі жүз метрге дейін жетіп, ал пайдалы көлемі 5000 м3-ден асып, тәулігіне 6000 т шойын қорыта алады. Қосалқы бөліктерін қоса есептегенде домна пеші күрделі инженерлік құрылыс болып табылады. Домна пештеріне қажетті шикізат - кентастарды ұсақтау, агломерат жасау, шихтаны тиеу, ауаны қыздыру және оны үрлеу, қорыту процесінің өнімдерін жинау, сақтау, тасымалдау процестері күрделі механизмдермен, автоматты құралдармен жабдықталған. Қазақстанда Теміртау қаласындағы Испат - Кармет акционерлік қоғамы құрамында төрт домна пеші бар.
Домна өндірісі - металлургия зауыттарында темір рудаларын тотықсыздандыра балқыту арқылы шойын өндіру. Домна пештерінде қорыту процесі кокстің көмегімен жүргізіледі.[1] Пешке үрленген ауа кокстің жануын, қорыту процесіне қажетті жылу мен жоғары температураны қамтамасыз етеді.
Шойын біздің заманымызға дейінгі ЫВ-ВЫ ғасырда белгілі болған. Аристотельдің темір өндіру әдістері туралы еңбектеріне қарағанда, шойын біздің заманымызға дейінгі ЫВ ғасырда Жерорта теңізінің жағасындағы елдерде кеңінен танымал болған. Олар кен орындарынан шағын шахталық пештегі ағаш көмірінің қызуымен темір, болат алуды үйренген. Ресейде домна пештері алғаш 1630 жылы Тула мен Каширада пайда болды. Домна өндірісінің дамуына ауа үлеуіш машинасының іске қосылуы (И.И.Ползунов, 1766), ауаны қыздыру (Дж.Нилсон, 1829), регенеративті ауа қыздырғыштың ашылуы (Э.Каупер, 1857) үлкен әсер етті. 1913 жылы Ресейде 4,2 млн т шойын өндірілген болса, 1940 жылы СССР 15 млн т шойын өндіріп, дүние жүзінде 3-орынға шықты. 1970 жылы шойын өндіру бойынша 1-орында болды. 1971 жылы СССР-де 89,3 млн т шойын өндірілді. Домна өндірісін дамытуда совет металлургтері М.А.Павлов, М.К.Курако, И.П.Бардин елеулі еңбек сіңірді.
Домна пеші шикіқұрам ман урлеуді өте көп мөлшерде қорытатын қуатты және өнімділігі үлкен агрегат. Қазіргі заманғы домна пешінің тәулігіне 23000 т шикіқұрам, 18000 т үрлеу, 1700 т табиғи газ қорытып, 12000 т шойын, 4000 т қож және 27000 т колошник газын беру мүмкіндігі бар.
Домна пеші шахталық пеш түріне жатады. Домна пешінің қимасы 1.7-
Ші суретте келтірілген.
Колошник; 2- шахта; 3 - кеңбөлік; 4 - заплечиктер; 5 - көрік.
1.7-ші сурет - Домна пешінің қимасы.
Пештің көлемін оның пайдалы көлемі бойынша есептеу қабылданған. Пайдалы көлем V деп шойын ағынөзегі осінен колошниктегі тиеу деңгейіне дейінгі жұмысшы кеңістік көлемін айтады. Пештің толық және пайдалы биіктігі ескеріледі. Пештің толық биіктігі Н шойын ағынөзегінің осінен колошниктің үстіне дейінгі қашықтық. Пештің толық биіктігі оның пайдалы көлемімен келесі теңдеу бойынша байланысады:
Н = 5·55·V0,24 (1.12)
Пештің пайдалы биіктігі Н1 шойын ағынөзегінің осінен колошниктің тиеу деңгейіне дейінгі қашықтық:
Н1 = 0,88Н (1.13)
Пештің жеке бөліктерінің биіктітіктері мен диаметрлерін (м) келесі теңдеулур арқылы есептеуге болады:
Көрікте
Hк = 0,1H және dг = 0,321·V0,45 (1.14)
Кеңбөлікте
Hр = 0,07H және dр = 0,59·V0,38 (1.15)
Шахтада
Hш = 0,63H - 3,2 (1,16)
Колошникте
Hк = 0,08H және dк = 0,59·V0,33 (1.17)

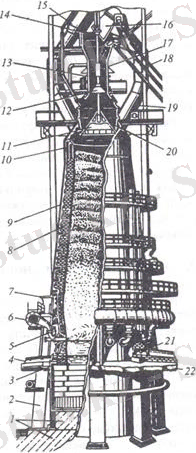

Пештің құрылысы 1.8-ші суретте келтірілген.
Пешке үстінен шикіқұрам материалдары тиеледі: агломерат (шекемтас), кен, кокс. Пеште жүретін процестердің нәтижесінде шикіқұрам баяу төмен қарай түседі. Шикіқұрам пеште 4-6 сағат болады.
Фундамент; 2 - колошник; 3 - шойын ағызатын ағынөзек; 4 - шойын ... жалғасы
С.СЕЙФУЛЛИН АТНДАҒЫ ҚАЗАҚ - АГРОТЕХНИКАЛЫҚ УНИВЕРСИТЕТ
КАФЕДРА : АГРАРЛЫҚ ТЕХНИКА ЖӘНЕ ТЕХНОЛОГИЯЛАР
СӨЖ
ПӘНІ: ИНЖИНЕРЛІК ЖОБАЛАУДАҒЫ МАТЕРИАЛДАР
ТАҚЫРЫБЫ: Домна пешінің құрылысы,домна процесі,оның өнімдері және техника-экономикалық көрсеткіштерін жақсарту.
ОРЫНДАҒАН: АТТ-19-02 ТОБЫНЫҢ СТУДЕНТІ ӘБДІҒАПАР Е.
ТЕКСЕРГЕН: ЕРЖАНОВА А.Е.
НҰР-СҰЛТАН 2020
МАЗМҰНЫ
Домна пешінің құрылысы.
Домна процесі.
Домна пешінің өнімдері.
КІРІСПЕ
Домна пеші, домна - темір кентасынан шойын қорытуға арналған шахталық пеш. Ол темір-бетонды іргетасқа орнатылған көлденең қимасы дөңгелек биік шахта түрінде жасалады. Домна пешінің сыртқы беті қалыңдығы 30 - 35 мм темірмен тысталған, ішкі беті отқа төзімді материалдармен (жоғары бөлігі шамот кірпішімен, ал төменгі бөлігі, негізінен, көміртекті болат блоктармен қаланған) астарланған. Пештің ішкі бетінің балқымауы үшін және пеш қорабын (қаптамасын) жоғары температурадан қорғау мақсатында домна пешінде суы айналып тұратын салқындатқыштар пайдаланылады. Пештің сыртқы қорабы мен колошниктің құрылғысы іргетасқа орнатылған бағаналарға бекітіледі. Шихта (кентас, агломерат, кокс, флюс, т.б.) пеш колошнигіне скиптермен (сусымалы материалдар салынатын ыдыс) беріледі. Ауа үрлеуіш машинадан шыққан үрлеу пешінің горнына (көрігіне, яғни пештің төменгі бөлігіне) айнала орналасқан қыздырғыштар (мұнда ауа 1000 - 1200ӘС-қа дейін қызады) мен фурмалық приборлар арқылы жіберіледі. Сонымен қатар пешке фурмалар арқылы қосымша отын да (табиғи газ, мазут немесе көмір тозаңы) енгізіледі. Қорыту өнімдері горнның төменгі бөлігінде орналасқан балқыма ағатын науалармен шойын және шлак тасығыш шөміштерге жіберіледі. Пеште пайда болатын колошник газы пеш күмбезінде орналасқан газ шығарғыштар арқылы әкетіледі. Шойын ағатын науаның осі мен кентас тиегіш үлкен конус жиегінің аралығы домна пешінің пайдалы биіктігі, ал оған сәйкес келетін көлем оның пайдалы көлемі деп аталады. Домна пеші үздіксіз жеті - он жыл бойы жұмыс істей алады. Қазіргі кездегі домна пештерінің биіктігі жүз метрге дейін жетіп, ал пайдалы көлемі 5000 м3-ден асып, тәулігіне 6000 т шойын қорыта алады. Қосалқы бөліктерін қоса есептегенде домна пеші күрделі инженерлік құрылыс болып табылады. Домна пештеріне қажетті шикізат - кентастарды ұсақтау, агломерат жасау, шихтаны тиеу, ауаны қыздыру және оны үрлеу, қорыту процесінің өнімдерін жинау, сақтау, тасымалдау процестері күрделі механизмдермен, автоматты құралдармен жабдықталған. Қазақстанда Теміртау қаласындағы Испат - Кармет акционерлік қоғамы құрамында төрт домна пеші бар.
Домна пешінің құрылысы
Домна пеші, домна - темір кентасынан шойын қорытуға арналған шахталық пеш. Ол темір-бетонды іргетасқа орнатылған көлденең қимасы дөңгелек биік шахта түрінде жасалады. Домна пешінің сыртқы беті қалыңдығы 30 - 35 мм темірмен тысталған, ішкі беті отқа төзімді материалдармен (жоғары бөлігі шамот кірпішімен, ал төменгі бөлігі, негізінен, көміртекті болат блоктармен қаланған) астарланған. Пештің ішкі бетінің балқымауы үшін және пеш қорабын (қаптамасын) жоғары температурадан қорғау мақсатында домна пешінде суы айналып тұратын салқындатқыштар пайдаланылады. Пештің сыртқы қорабы мен колошниктің құрылғысы іргетасқа орнатылған бағаналарға бекітіледі. Шихта (кентас, агломерат, кокс, флюс, т.б.) пеш колошнигіне скиптермен (сусымалы материалдар салынатын ыдыс) беріледі. Ауа үрлеуіш машинадан шыққан үрлеу пешінің горнына (көрігіне, яғни пештің төменгі бөлігіне) айнала орналасқан қыздырғыштар (мұнда ауа 1000 - 1200ӘС-қа дейін қызады) мен фурмалық приборлар арқылы жіберіледі. Сонымен қатар пешке фурмалар арқылы қосымша отын да (табиғи газ, мазут немесе көмір тозаңы) енгізіледі. Қорыту өнімдері горнның төменгі бөлігінде орналасқан балқыма ағатын науалармен шойын және шлак тасығыш шөміштерге жіберіледі. Пеште пайда болатын колошник газы пеш күмбезінде орналасқан газ шығарғыштар арқылы әкетіледі. Шойын ағатын науаның осі мен кентас тиегіш үлкен конус жиегінің аралығы домна пешінің пайдалы биіктігі, ал оған сәйкес келетін көлем оның пайдалы көлемі деп аталады. Домна пеші үздіксіз жеті - он жыл бойы жұмыс істей алады. Қазіргі кездегі домна пештерінің биіктігі жүз метрге дейін жетіп, ал пайдалы көлемі 5000 м3-ден асып, тәулігіне 6000 т шойын қорыта алады. Қосалқы бөліктерін қоса есептегенде домна пеші күрделі инженерлік құрылыс болып табылады. Домна пештеріне қажетті шикізат - кентастарды ұсақтау, агломерат жасау, шихтаны тиеу, ауаны қыздыру және оны үрлеу, қорыту процесінің өнімдерін жинау, сақтау, тасымалдау процестері күрделі механизмдермен, автоматты құралдармен жабдықталған. Қазақстанда Теміртау қаласындағы Испат - Кармет акционерлік қоғамы құрамында төрт домна пеші бар.
Домна өндірісі - металлургия зауыттарында темір рудаларын тотықсыздандыра балқыту арқылы шойын өндіру. Домна пештерінде қорыту процесі кокстің көмегімен жүргізіледі.[1] Пешке үрленген ауа кокстің жануын, қорыту процесіне қажетті жылу мен жоғары температураны қамтамасыз етеді.
Шойын біздің заманымызға дейінгі ЫВ-ВЫ ғасырда белгілі болған. Аристотельдің темір өндіру әдістері туралы еңбектеріне қарағанда, шойын біздің заманымызға дейінгі ЫВ ғасырда Жерорта теңізінің жағасындағы елдерде кеңінен танымал болған. Олар кен орындарынан шағын шахталық пештегі ағаш көмірінің қызуымен темір, болат алуды үйренген. Ресейде домна пештері алғаш 1630 жылы Тула мен Каширада пайда болды. Домна өндірісінің дамуына ауа үлеуіш машинасының іске қосылуы (И.И.Ползунов, 1766), ауаны қыздыру (Дж.Нилсон, 1829), регенеративті ауа қыздырғыштың ашылуы (Э.Каупер, 1857) үлкен әсер етті. 1913 жылы Ресейде 4,2 млн т шойын өндірілген болса, 1940 жылы СССР 15 млн т шойын өндіріп, дүние жүзінде 3-орынға шықты. 1970 жылы шойын өндіру бойынша 1-орында болды. 1971 жылы СССР-де 89,3 млн т шойын өндірілді. Домна өндірісін дамытуда совет металлургтері М.А.Павлов, М.К.Курако, И.П.Бардин елеулі еңбек сіңірді.
Домна пеші шикіқұрам ман урлеуді өте көп мөлшерде қорытатын қуатты және өнімділігі үлкен агрегат. Қазіргі заманғы домна пешінің тәулігіне 23000 т шикіқұрам, 18000 т үрлеу, 1700 т табиғи газ қорытып, 12000 т шойын, 4000 т қож және 27000 т колошник газын беру мүмкіндігі бар.
Домна пеші шахталық пеш түріне жатады. Домна пешінің қимасы 1.7-
Ші суретте келтірілген.
Колошник; 2- шахта; 3 - кеңбөлік; 4 - заплечиктер; 5 - көрік.
1.7-ші сурет - Домна пешінің қимасы.
Пештің көлемін оның пайдалы көлемі бойынша есептеу қабылданған. Пайдалы көлем V деп шойын ағынөзегі осінен колошниктегі тиеу деңгейіне дейінгі жұмысшы кеңістік көлемін айтады. Пештің толық және пайдалы биіктігі ескеріледі. Пештің толық биіктігі Н шойын ағынөзегінің осінен колошниктің үстіне дейінгі қашықтық. Пештің толық биіктігі оның пайдалы көлемімен келесі теңдеу бойынша байланысады:
Н = 5·55·V0,24 (1.12)
Пештің пайдалы биіктігі Н1 шойын ағынөзегінің осінен колошниктің тиеу деңгейіне дейінгі қашықтық:
Н1 = 0,88Н (1.13)
Пештің жеке бөліктерінің биіктітіктері мен диаметрлерін (м) келесі теңдеулур арқылы есептеуге болады:
Көрікте
Hк = 0,1H және dг = 0,321·V0,45 (1.14)
Кеңбөлікте
Hр = 0,07H және dр = 0,59·V0,38 (1.15)
Шахтада
Hш = 0,63H - 3,2 (1,16)
Колошникте
Hк = 0,08H және dк = 0,59·V0,33 (1.17)
Пештің құрылысы 1.8-ші суретте келтірілген.
Пешке үстінен шикіқұрам материалдары тиеледі: агломерат (шекемтас), кен, кокс. Пеште жүретін процестердің нәтижесінде шикіқұрам баяу төмен қарай түседі. Шикіқұрам пеште 4-6 сағат болады.
Фундамент; 2 - колошник; 3 - шойын ағызатын ағынөзек; 4 - шойын ... жалғасы
