Практикалық жұмыс 5

Тақырыбы:Дайындамаларды ажарлау білдектерде өндеудің технологиялық мүмкіндігі

Жұмыстың мақсаты: ажарлау өңдеу процесінің негізін, негізгі білдек түрлерін, кесу құрал және технологиялық өңдеу үлгілерін үйрену

Жұмыстың міндетті:

ажарлау білдектерінің құрылғысын және жұмыс принципін

үйрену;
ажарлау топ білдектерінде өңдеу кезінде дайындамаларды бекіту әдістерін үйрену;
ажарлау топ білдектерінде өңдеу кезінде кесу кұралдарын бекітуді үйрену;
ажарлау топ білдектерінде өңдеу кезінде орындайтын негізгі технологиялық операцияларды үйрену.

Ажарлау білдектерінде дайындамаларды өңдеу

Ажарлау деп дайындамаларды ажарлағыш шарықтас көмегімен өңдеу процесін айтамыз. Ажарлаумен дәлдігі жоғары және кедір-бұдырлығы төмен тетіктерді аламыз. Ажарлаумен әр түрлі материалдардан жасалған дайындамаларды өңдеуге болады, ал шынықтырылған болаттарға және кескіш кұралдарды қайрау үшін ажарлау кең тараған пішін құру тәсілі болып саналады.

Ажарлағыш шарықтаста кажақ түйіршіктері ретсіз орналасқан, оларды байланыстырғыш материалдар ұстап тұрады (біріктірме). Шарықтас айналған кезде түйіршіктердің бір бөліктері дайындамадан жұп-жұқа түрде материалдан жоңқа кеседі. Өңделген бетте қажақ түйіршіктердің қалған микроіздер байқалады және кедір-бұдырлығы төмен болады. Шарықтастағы түйіршіктердің жартысы кесу жұмысын жүргізбейді, бірақ кесу бетінде үйкеліс күшін туғызады, сондықтан кесу аумағында үлкен көлемде жылу пайда болады. Өңделген беттің ұсақ бөлшектері жанып, шоққа айналады немесе балқып кетеді.

Дайындамаға кажақ түйіршігі үлкен күш әсер етеді, материалда бет илемділік деформация пайда болады, оның кристалл торы өзгереді,

өңделген бетте қақталма пайда болады. Бірақ бұл эффект механикалық құралмен өңдегеннен салыстырғанда әлдеқайда төмен. Өңделетің материалдың үстінгі қабаттарының физика-механикалық қасиеттерінің өзгеруіне әкелетін жылу эффектілерін азайту үшін ажарлау кезінде майлап- суытатын сұйықтар қолданылады.

Ажарлау әдісімен кез келген бетті қалыптастыру үшін қозғалыстар болу керек: шарықтастын айналу қозғалысы және координаттық осіне бойынша жылжу, оны айналу және ось айнала қозғалыспен ауыстыруға болады. 1-суретте Д к - ажарлау шарықтастын диаметрі, Vк- оның айналу жылдамдығы, S , S , S - көлденең беріс, бойлық беріс және кірекесу беріс.

1-сурет - Процесс сұлбасы

Кесу элементтері: кесу жылдамдығы және кесу тереңдігі болып табылады. Кесу жылдамдығы (мс), ажарлағыш шарықтастын шеттік шеңбер жылдамдығына тең.

V=3,14 · D · n 1000 · 60,

мұнда n - айналыс жиілігі, айн мин;
D - ажарлағыш шарықтастын сыртқы диаметрі, мм.
Беріс деп дайындаманың немесе құралдың бойлық және координаттық осьтерінің айналасындағы қозғалысын айтамыз. Кесу тереңдігі t жұмыс жүрісі кезіндегі сылынатын материал қабатының қалыңдығын анықтайды.

Білдектердің негізгі типтері

Ең көп дөңгелете ажарлайтың, жазық ажарлайтың, центрсіз ажарлау, қайрағыш және арнайы білдектер болып саналады. Барлық білдектер үшін негізгі кесу қозғалысы ажарлағыш шарықтастың V жылдамдықпен айналуымен қамтамасыз етіледі. Дөңгелете ажарлайтың білдектер жай, әмбебап және әр түрлі білдектерге бөлінеді (2-сурет).

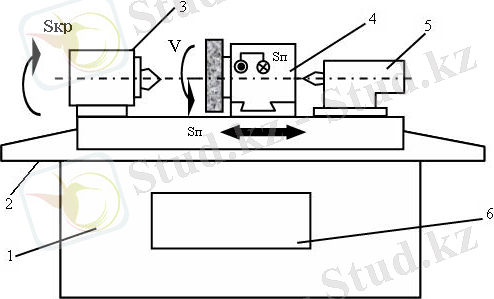

1 - станина, 2 - үстел, 3 - алдыңғы тұғыр жылдамдықтар қорабымен,
4 - ажарлағыш басша, 5 - артқы тұғыр, 6 - үстел жетегі
2-сурет - Дөңгелете ажарлайтың білдектің жалпы түрі

Әмбебап білдектерде алдыңғы бұрылу және ажарлағыш басшалар бар, оларды өс бойымен белгілі бір бұрышка бұру болады және келесі жұмыс жасау үшін бекіту. Жай білдектерде бұрылу басшалар жоқ. Кірекесу білдектерде үстелдің бойлық берісі жоқ, өңдеу процесі кезінде дайындаманың бүкіл ұзындығы бойынша көлденең беріспен жалпақ кажақ шарықтаспен өңдейді.
Қазіргі білдектер ең жоғары дәрежелі автоматтандырылған. Автоматты түрде үстел берісі ажарлағыш шарықтас және оның тозуын қайыру, ажарлағыш басшаның қайтарумен келтіруі орындалады.
Білдектерде ақпараттық баскару құрылғысының орнатылуы, өңдеудің кең көлемді технологиялық мүмкіндіктерге жол ашады.
Жазық беттерді ажарлау тіктөртбұрышты үстелде, жазық ажарлау білдектерінде шарықтастың шеттігімен жүргізіледі (3 сурет).

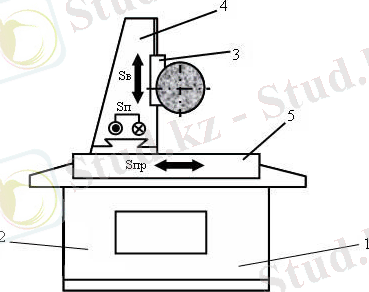

1 - тұғыр, 2 - үстел жетегі, 3 - ажарлағыш басша, 4 - тіреуіш, 5 - үстел
3-сурет - Тіктөртбұрышты үстелді тегіс ажарлағыш білдектің жалпы түрі

Беріс қозғалысы қолмен немесе білдектің жетегімен іске асырылады. Бойлық жылжу жетегі гидравликалық құрылғылар - поршень, цилиндр және басқару мәрімдерімен арқылы іске асырылады.
Дайындамаларды ажарлау білдектерінде бекіту, ажарлау әдісінен байланысты. Дөңгелете ажарлайтын білдектерде дайындамаларды алдыңғы және артқы тұғырлардың центрлерінде бекітіледі. Өндеу дәлдігін жоғарлату үшін центрлер айналмайды. Дайындаманың дөңгелек берісін жетектеме құрылғысы (жетектеме және қамытша) қамтамасыз етеді. Жазық ажарлау білдектерінде дайындамаларды магнитті тақта арқылы бекітіледі. Дайындамаларды білдектің үстелінде орналастырады, ток қосқанда олар магнитті тақтаға жабысады.

Қажақ кесу құралы

Қажақ құралдарды геометриялық пішіне, өлшеміне, қажақ материалдар түрлеріне, түйіршіктілігіне, байланысына, қаттылығына және құрылымы бойынша ажыратылады.
Қажақ түйіршіктердің түрлері синтетикалық матералдар немесе табиғи минералдар, алмас, кварц, корунд, кремний, гранит. Синтетикалық: нормальді электрокорунд (Э), ақ электрокорунд (ЭБ), монокорунд (М), жасыл кремний карбиды (КЗ), және қара (КЧ), бор карбиді т.б.
Қажақ материалдардың негізгі ерекшілігі олардың жоғары қаттылығы болып саналады. Құралды жасау кезінде түйіршіктерді бір бірімен біріктірме арқылы бекітеді. Құралдарда қыш, бакелитті және резенкелі біріктірмелер қолданылады. Қыш біріктірме шпат, кварц және т.б заттардан тұрады. Бакелитті - синтетикалық шайырдан - бакелит. Резенкелі - вулканизацияға ұшырып, қатты эбонитке айналған синтетикалық каучук.
Қажақ құралдың қаттылығы деп - сыртқы күштердің әсерінен құралдың жұмыс бетінен қажақ түйіршіктердің жұлынуына біріктірмелердің қарсылық көрсетуін атайды.
Алмасты ажарлағыш шарықтас тұрқыдан (алюминилі, пластмасс және болат) және 1,5 - 3 мм қалындығы алмасты қабаттан тұрады.
Ажарлағыш шарықтастарға таңбалау салынады. Ол маркалау деп аталады Таңба салудың реті: қажақ материал және оның маркасы, түйіршіктердің өлшемдері, қаттылық дәрежесі, құрылым номері, байланыс түрі.

Өңдеудің технологиялық сұлбалары

Ажарлағыш білдектердің ең көп тарағаны центрде ажарлау әдісі. Дөңгелек ажарлағыш (4-сурет) шарықтастын жылдамдығы V айналмалы қозғалыспен және дайындаманың (дөңгелек берісі Sкр) айналмалы қозғалысымен орындалады.

Бойлық беріспен ажарлау кезінде (4а-сурет) дайындама бір қалыпты айналады және қайтымды-ілгерлемелі қозғалыс жасайды. Дайындаманың ақыр жүрісінде ажарлағыш шарықтас Sп өлшемге орын ауыстырады, ал келесі жүріс кезінде белгіленген тереңдікпен металл қабатын кеседі. Ажарлау процессі дайындама бетінің керекті өлшемін алғанша жүргізіле береді. Егер дайындаманың екінші аумағын ажарлау керек болса, баптау және орнату жүргізіледі, жаңа жайда бойлық берісті ауыстыру үшін үстелдің үстіне таяныштар орнатады. Беттің керекті кедір бұдырлығына байланысты Sп, Sпр беріс өлшемдерін орнатады.

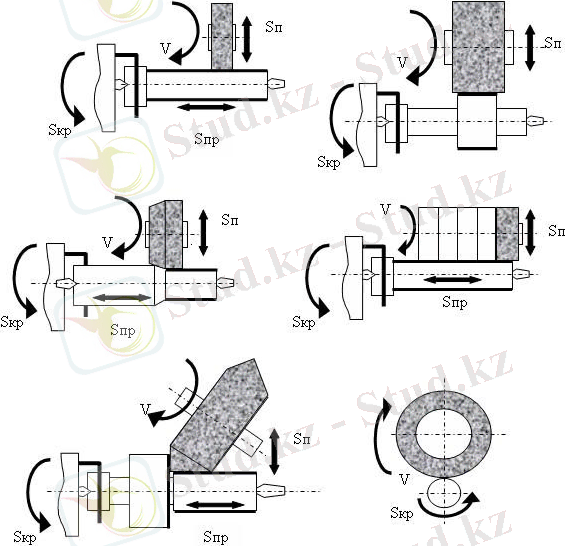

- бойлықберіспен, б - кірме, в - терендік, г - кемермен, д - құрастырмалы

4-сурет - Дөңгелек ажарлау үрдісінің сұлбасы

Егер, қатаңдық дайындамаларды өңдеу кезінде ажарлағыш шарықтастың ені ажарланатын беттен үлкен болса, онда кірме ажарлау әдісі тиімді болып саналады. Тетіктің керек өлшеміне жеткенге дейін шарықтас тұрақты беріспен жылжиды (4б-сурет). Осы әдіс фасонды беттерді және балдақты бунақтарды ажарлау кезінде қолданылады.
Тереңдік ажарлау бір жүріс кезінде бүкіл тереңдікке материал қабатын кесу үшін мүмкіндік береді (4в-сурет). Ажарлағыш шарықтаста ұзыңдығы 12 мм конустық аумағы ажарлау кезінде кесінді қабаттың негізгі бөлімін жояды, ал шарықтастың цилиндрлік аумағы өнделген бетті сақтайды. Көлденең беріс жоқ.
Кемер ажарлау 4а, 4б суреттерінде көрсетілген. Ажарлау процессі екі кезеңнен тұрады. Бірінші кезеңде S п ммайн беріспен кірме ажарлау жүргізіледі, арасында 0,8 - 0,9 шарықтастың еніне қарай үстелді жылжытып отырады. Екінші кезенде беттерді тазарту үшін Sпр бойлық беріспен бірнеше жүрістер жасайды.
Тетіктің цилиндрлік және жазық (шетжақ) беттерінің өзара дұрыс орналасуын қамтамасыз ету үшін ажарлағыш шарықтасты арнайы қайрайды (4д-сурет) және белгілі бұрышқа бұрады. Осылай біліктің мойынағы өңделеді. Ажарлау шарықтастың конусты аумағымен жүргізіледі. Цилиндрлік бетті өңдеу 4а суретте көрсетілгендей өңделеді. Тетіктердің шетжақ беттерінің өңдеуі қол беріспен дайындаманы шарықтасқа бірқалыпты келтірумен немесе басқару бағдарламамен ... жалғасы
