Зертханалық жұмыс №1. Proteus ортасында бағдаршамды басқару схемасы

Мамандық: 5В071600 - «Аспап жасау» Орындаған: Бәкір Дидар Тобы: ПСк-18-4 Тексерген: Аязбай А. Э. «» 2020 ж. (бағасы) (қолы) Алматы, 2020

№1. Proteus ортасында бағдаршамды басқару схемасы

Жұмыс мақсаты: Proteus бағдарламасында схемаларды құрастыру дағдыларын меңгеру, сондай-ақ Arduino микроконтроллері үшін бағдаршам оттарын басқару және батырма күйін сұрау бойынша кодтар жасауды үйрену.

Қысқаша мәлімет

Arduino - бір микросхемада орындалған, микропроцессор, жады және әр түрлі перифериялық құрылғылардан тұратын Atmega отбаының микроконтроллері.

Arduino-да сандық және аналогтық порттары бар. Цифрлық порттарда тек екі мән болуы мүмкін: логикалық "1" (TRUE, 3-тен 5 вольтқа дейін) немесе логикалық "0" (FALSE, 0-ден 1, 5 вольтқа дейін), ал аналогтық портта - үздіксіз сигнал 0-ден 5В-қа дейін.

Светодиод - тікелей бағытта электр тогын өткізу кезінде оптикалық сәуле шығаратын электрондық аспап. Әрбір светодиод резистор арқылы Arduino-ның бөлек шығысына қосылған. Қызыл - 2 шығысына, сары - 3 шығысына, Жасыл - 4 шығысына. Егер 2-ші шығысқа "1" сигналын берсе, онда қызыл жарық диоды жанады, 3 болса - сары, 4 болса - жасыл.

Proteus ортасында кернеу көзін қосу міндетті емес, бірақ нақты платада схеманы құрастыру кезінде қажет.

1. 2 Жұмысты орындау тәртібі

1. 2. 1 Бағдаршам

1. 2. 1. 1. Proteus-те бағдаршам оттарын басқару схемасын жинау (сурет 1. 1) .

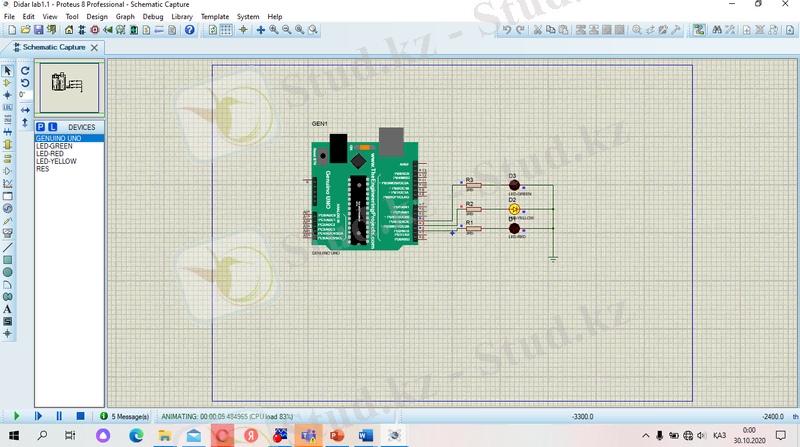

Сурет 1. 1 - Proteus-тегі бағдаршам оттарын басқару схемасы

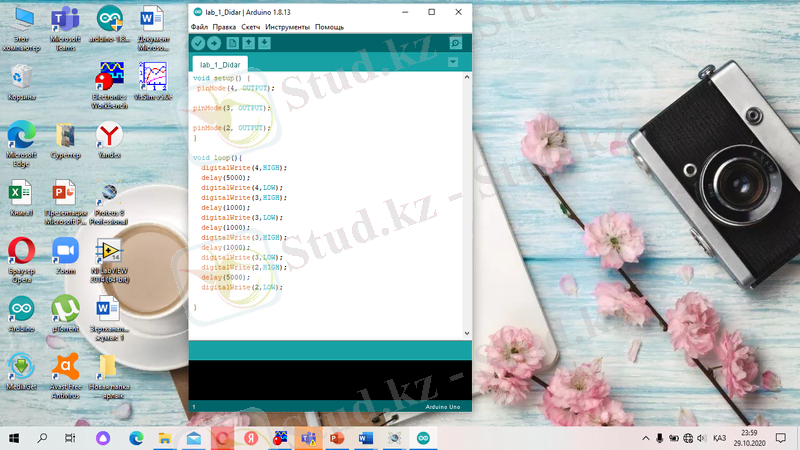

1. 2. 1. 2 Программа листингі

1. 2. 2 Батырма

Батырманы Arduino-ға қосу: батырманың бір бос өткізгішін кернеу көзіне немесе жерге, ал екінші өткізгішін Arduino сандық портына қосыңыз. Батырма құлыпталмаған кезде, Ардуиноның сандық портында электромагниттік шуыл пайда болуы мүмкін, және осыған байланысты жалған іске қосылу мүмкін болады.

Шуылды болдырмау үшін сандық портты әдетте 10 кОм резистор арқылы жерге немесе кернеу көзіне қосылады. Бірінші жағдайда - кернеуге тартқыш резисторы бар схема, екінші жағдайда - жерге тартқыш резисторы бар схема. Proteus ортасында тартқыш резисторды қосу қажет емес.

Схеманың жұмыс істеу принципі: светодиод батырманы басқан кезде өшеді, босатқан кезде жанып тұрады.

1. 2. 2. 1 Proteus-те батырманың қосылу сұлбасын құрастырыңыз (сурет 1. 2) .

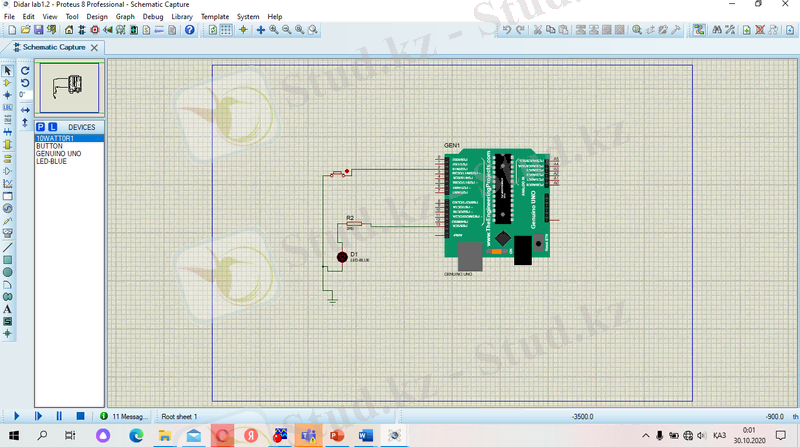

Сурет 1. 2 - Proteus-тегі батырманың қосылу сұлбасы

1. 2. 2. 2 Программа листингі

Қысқаша қорытынды: Arduino - бір микросхемада орындалған, микропроцессор, жады және әр түрлі перифериялық құрылғылардан тұратын Atmega отбаының микроконтроллері болып табылады. Светодиод - тікелей бағытта электр тогын өткізу кезінде оптикалық сәуле шығаратын электрондық аспап болып табылады. Әрбір светодиод резистор арқылы Arduino-ның бөлек шығысына қосылған. Қызыл - 2 шығысына, сары - 3 шығысына, Жасыл - 4 шығысына қосылған. Егер 2-ші шығысқа "1" сигналын берсе, онда қызыл жарық диоды жанады, 3 болса - сары, 4 болса - жасыл болады.

Батырманы Arduino-ға қосу: батырманың бір бос өткізгішін кернеу көзіне немесе жерге, ал екінші өткізгішін Arduino сандық портына қостым. Батырма құлыпталмаған кезде, Ардуиноның сандық портында электромагниттік шуыл пайда болды, және осыған байланысты жалған іске қосылды.
