Бір қабатты өндіріс ғимаратының қаңқасын жинақтап тұрғызуға арналған технологиялық картаны жасау
Қазақстан Республикасы білім және ғылым министрлігі
Қарағанды Мемлекеттік Техникалық Университеті
Кафедра: ҚМжТ
КУРСТЫҚ ЖҰМЫС
Пәні: Ғимараттарды және үймереттерді тұрғызу технологиясы
Тақырыбы: Бір қабатты өндіріс ғимаратының қаңқасын жинақтап тұрғызуға арналған технологиялық картаны жасау
Қабылдаған :
Кусаинов Е. Б.
(баға)
(қолы) (күні)
Комиссия мүшелері: Орындаған:
Момушев Б. Ж. С-17-3 тобы
(қолы, аты-жөні) (фамилия, инициалдары)
17/3-204
(қолы, аты-жөні) (сынақ кітапша шифры)
Қарағанды 2020
Қазақстан Республикасының Білім және Ғылым Министрлігі
Қарағанды мемлекеттік техникалық университеті
СҚФ «БЕКІТЕМІН»
«ҚМ және Т» кафедрасы Кафедра меңгерушісі
Г. М. Рахимова
«___»20 ж.
КУРСТЫҚ ЖҰМЫСҚА ТАПСЫРМА
Ғимараттарды және үймереттерді тұрғызу технологиясы пәні бойынша
Студентке Момущев Б. Ж. тобы С-17-3 .
Тақырып: . Бір қабатты өндіріс ғимаратының қаңқасын жинақтап тұрғызуға арналған технологиялық картаны жасау .
Бастапқы мәліметтер: 8-ші нұсқа
КН-24-9, 6 СУК- көпір тəріздес ананы бар; Н- жылу жүйесіз; 24- ширина пролета (м) ; 6, 9- высота помещения (м) ; СК- скатная крыша; Ғимараттың:Ені- 48м; Ұзындығы- 120 м; Қада адымдары: Шеткілері-12 м;
Орта-дағы-12м; Кранның көтеру қабілеті- 10тн; ЖБИ дейін- 11км; Қостанай қаласы; Басталуы- тамыз; Топырақ- 3 категория .
Тапсырма берілді «31» қаңтар 2020 ж.
Жетекші Кусаинов Ерлан Болатович қолы
Студент Момушев Бекнұр Жұмаханұлы қолы
ШЖҚ РМК ҚАРАҒАНДЫ МЕМЛЕКЕТТІК ТЕХНИКАЛЫҚ УНИВЕРСИТЕТ
ҚҰРЫЛЫС МАТЕРИАЛДАРЫ ЖӘНЕ ТЕХНОЛОГИЯЛАРЫ КАФЕДРАСЫ
Анықтама
Қарағанды мемлекеттік техникалық университеті ШЖҚ РМК жанындағы "Құрылыс материалдары және технологиялары" кафедрасында салыстырмалы түрде талдау жүргізілді Курстық жұмыс .
(жазбаша жұмыстың нысаны)
С-17-3 . Момушев Б. Ж. .
(тобы) (студенттің аты-жөні)
Көп қабатты ғимараттың темірбетон құрылымдарын әзірлеу жазбаша жұмыстар қорымен.
(жазбаша жұмыстың тақырыбы) .
Қормен жазбаша жұмыстарды талдау нәтижесінде түпнұсқалық болып табылады 98, 96% .
Барлық деректер"Антиплагиат" жүйесінің технологиясына сәйкес алынды. Мәліметтер бойынша тексеру үшін сарапшыны тарта отырып, талдау жүргізу қажет.
Жұмыс бағасы
Комиссия мүшелері:
«ҚМжТ» Кафедра меңгерушісі Рахимова Г. М
Мазмұны
Кіріспе 4
1 Жобалау үшін бастапқы деректер 5
2 Жұмыс көлемін есептеу 6
3 Технологиялық картаны қолдану саласы 10
4 Қолданылатын материалдар мен бұйымдардың сипаттамасы 10
5 Қалыптау жұмыстарын ұйымдастыру және өндіру технологиясы 11
6 Арматуралық және бетон жұмыстарын жүргізуді ұйымдастыру 12
7 Материалдық-техникалық ресурстардың қажеттілігі 17
8 Сапаны бақылау және жұмыстарды қабылдау 19
9 Арматуралық және бетон жұмыстарын өндіру кезіндегі қауіпсіздік техникасы, еңбекті және қоршаған ортаны қорғау 20
10 Еңбек шығындарының калькуляциясы 21
11 Қалыптар жиынтығын анықтау 24
12 Техникалық-экономикалық көрсеткіштері күнтізбелік жұмыс өндірісінің жалпы кестесі 25
13Қорытынды 26
14Пайдаланылған әдебиеттер 27
Кіріспе
Ғимаратты немесе құрылысты тұрғызу технологиясы - өндірістің негізгі элементтері бойынша ерекшеленетін қарапайым және күрделі технологиялық процестерді біріктіреді. Технологиялардың тиімділігі үдерістердің өзара іс-қимыл деңгейіне байланысты. Олардың үйлесу дәрежесі жоғары болған сайын, ғимараттар мен құрылыстарды салудың тиімді технологиясы соғұрлым тиімді болады.
Құрылыстың аяқталу дәрежесіне байланысты құрылыс өнімі бірқатар деңгейлерге бөлінеді: құрылыс конструкциясының элементі, құрылыс өнімінің элементі және құрылыс өнімі.
Осы курстық жобаның тақырыбы құрастыру әдісімен құрастырмалы темір бетоннан типтік қаңқалы-панельді ғимарат салу болып табылады. Құрылыс конструкциясының элементі жекелеген құрылыс процестерінің аяқталмаған түрінің өнімі болып табылады. Ол ғимарат немесе ғимарат бөліктерінің элементтері болып табылады. Мұндай өнімнің мысалы орнатылған қабырғалық панель, монтаждалған арматуралық қаңқалар және т. б. болуы мүмкін.
Курстық жоба берілген тапсырмаға және қолданыстағы ҚНжЕ талаптарына сәйкес орындалған.
Жобаланатын нысан - бір қабатты өнеркәсіптік ғимарат.
Өнеркәсіптік ғимарат пәнінен курстық жобасының мақсаты: барлық монтаждалатын құрылымдарды, монтаждық осьтерді, машиналарды, механизмдерді таңдау, бір қабатты өнеркәсіптік ғимараттың жер үсті бөлігін тұрғызу үшін технологиялық карта жасау.
Курстық жоба барысында берілген құрылыс алаңының ерекшеліктерін зерттеу: жоспарлау белгілері мен еңістері, топырақ жағдайлары; тік жоспарлау бойынша жер жұмыстарының көлемін есептеу, масса алаңында жер жұмыстарының жиынтық балансын құру; тік жоспарлау бойынша топырақты ауыстырудың оңтайлы қашықтығын анықтау, массаларды ауыстыру сызбасын әзірлеу; құрылыс астындағы траншеяларды қазу үшін техникалық құралдарды таңдау; жұмыс көлемінің, еңбек шығындарының және еңбек шығындарының тізімдемесін құру; жұмыс өндірісін күнтізбелік жоспарлау.
Курстық жобаның міндеттері:
- Теориялық материалды оқу кезінде алынған білімді бекіту және кеңейту;
- Ғимараттың көлемдік-жоспарлау және құрылымдық шешімдерін бағалау әдістерін меңгеру;
- Ғимараттарды жобалау саласындағы дағдыларды игеру.
1. Бастапқы деректер
Технологиялық карта жоспардағы (осьте) көлемі 60, 5х24м көп қабатты қаңқалы ғимараттың жер асты бөлігін 12х6 м бағана торымен тұрғызуға әзірленген. Іргетастар әрбір бағанаға жеке монолитті жобаланған.
Ғимараттың бастапқы деректері:
- Ғимараттың ұзындығы 60, 5 м;
- Ғимараттың ені 24 м;
- Аралығы 12 м;
- 6м баған қадамы;
- Іргетастың нөмірі (a = 3, 5 м; b=2, 8 м; h=0, 3 м; баған қимасы 2, 4×0, 8; стаканның тереңдігі 1, 25), (сурет 1. 1) ;
- Топырақ түрі - саздауық;
- Іргетастарды бетон дайындауға бекіту (сурет 1. 2) .

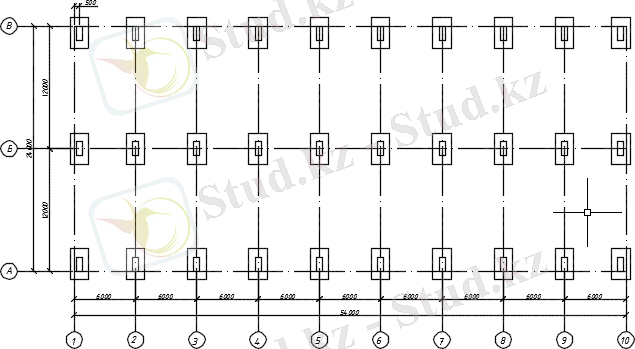

Сурет 1. 1 - Іргетастардың орналасу схемасы

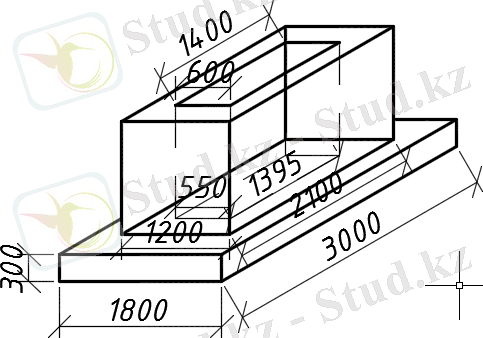

Сурет 1. 2 - Монолитті екі сатылы іргетас
2. Жұмыс көлемін есептеу
Кесте 1 - Жұмыс көлемінің ведомосі.

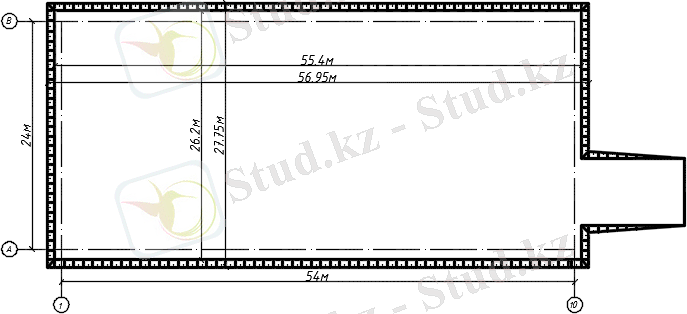

S ср. р =80, 5*44=3542м 2
100
м 3

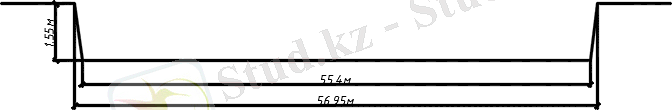

V k =1, 55/6*(26. 2*55. 4+27. 75*56. 95+(26. 2+ 27. 75) *(55. 4+56. 95) =2349. 06м 2
V вт =7*(1, 55 3 /2*55. 4+1, 55 3 *0, 5/2) =
728. 58м 3
V=2349. 06+728. 58=3077, 64м 3
100
м 3

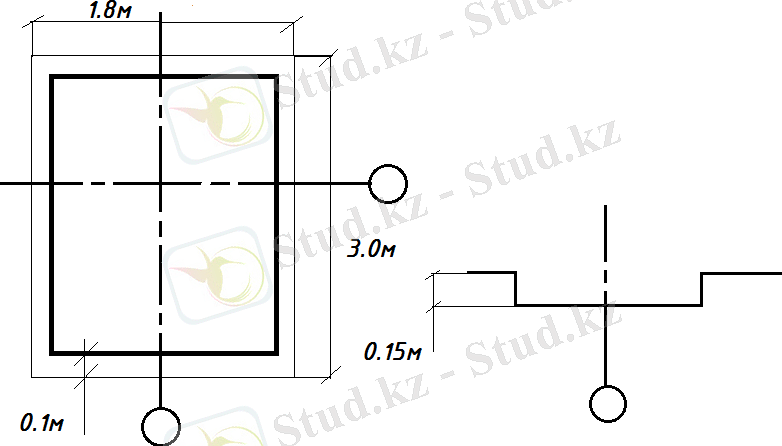

V рд =(3, 0+2*0, 1) *(1. 8+2*0, 1) *0, 15*30=
28. 8м 3
1т.
шт
Д кор =1, 8-0, 05-0, 05=1, 7(15ст)
Д длин =3, 0-0, 05-0, 05=2, 9 (9ст)
Д
сб
=(15*1, 7+9*2, 9) *0, 888= 51, 6
V об. з =(3723, 94*1, 21-143, 1) /1, 045=4174, 99м 3
3. Технологиялық картаны қолдану саласы
Технологиялық карта ғимараттың жер асты бөлігін тұрғызу үшін әзірленген, көлемі 54×24 м осьте 6 м бағана қадамымен. Монолитті іргетастарды тұрғызу үшін С 12/15 классты бетон қолданылады; беріктік бетонымен жинақтау кезіндегі ауаның орташа температурасы 18°С; ұсақ-қуатты ағаш қорама ; жекелеген торлар түріндегі арматура дайын түрде түседі; құрылыс алаңына бетон қоспасы СБ-92-1А автобетон араластырғыштарына жеткізіледі. ; Қалыптарды орнату және бөлшектеу, арматураны монтаждау және бетон қоспасын салу жөніндегі жұмыстар екі ауысымда орындалады; іргетастар - саздақтар негізінде топырақ.
Осы технологиялық картамен қарастырылған жұмыстардың құрамына келесі жұмыс түрлері кіреді:
- ДЗ-8 өсімдік қабатын бульдозермен кесу;
- Қазаншұңқырдағы топырақты ЭО-4121 экскаваторымен әзірлеу;
- ДЗ-8 бульдозермен топырақты ауыстыру;
- Қазаншұңқыр түбіндегі топырақты қолмен өңдеу;
- Бетон дайындау құрылғысы;
- Монолитті іргетастарды орнату;
- Тығыздаумен іргетас қуысын кері жабу;
Жұмыстарды жүргізу кезінде Т-100 тракторының базасында ДЗ-8 бульдозері, ЭО-4121 экскаваторы, КС-3577 бағыттамалық автомобиль краны, Сб-92-1А автобетон араластырғышы, МАЗ-503 автосамосвалы қолданылады. Топырақты нығыздау ДТ-75 тракторының базасында д-480 виброкаткасының көмегімен, топырақты нығыздау - ИЭ-4505 қолмен электртрамбкамен жүргізіледі.
4. Қолданылатын материалдар мен бұйымдардың сипаттамасы
Осы құрылыс процесінде қолданылатын материалдар мен бұйымдар:
- Төменгі экзотермиясы бар цементтегі 12/15 класты бетон температуралық деформацияны азайту және цементті кейіннен гидратациялау кезінде бетонның жарылуын болдырмау үшін. Қоршаған ортаның температурасы 18 градус және ауаның ылғалдылығы 60% кезінде 24 сағат ішінде қалыптау үшін жеткілікті беріктікке ие болады. Жұмыс жүргізу орнына автобетон араластырғышқа жеткізіледі, орналастыру орнына қауғаларда автокранмен жеткізіледі.

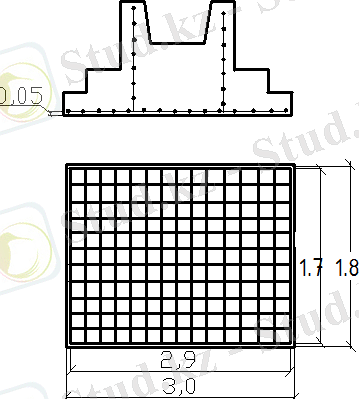

- Арматуралық торлар. Әрбір іргетасқа 2. 9×1, 7 өлшемдегі арматуралық торлардан тұратын тор орнатылады, олардың әрқайсысында ұзындығы 2. 9 м, 15 өзекше ұзындығы 1. 7 М. әрбір өзек диаметрі 12 мм, торда 0, 2 м қадаммен төселген.
- Ұсақ арынды ағаш қорама (СТБ 14001-2005), қолмен құрастыруға және бөлшектеуге жол беретін ұсақ өлшемді элементтерден тұрады. Жиынтыққа қалыптау қалқандары, демеуші және бекіту-тексеру жабдығы кіреді. Қалыптарды объектіге жеткізу "МАЗ-503"өздігінен үйінділерімен жүзеге асырылады. Қорама қалқандары мен жарақтарды жинау орындары осы технологиялық картаның графикалық бөлігінің сызбасында көрсетілген (сурет 4. 1) .
Сурет 4. 1 - Қалыптарды объектіге жеткізетін көліктер
5. Қалыптау жұмыстарын ұйымдастыру және өндіру технологиясы

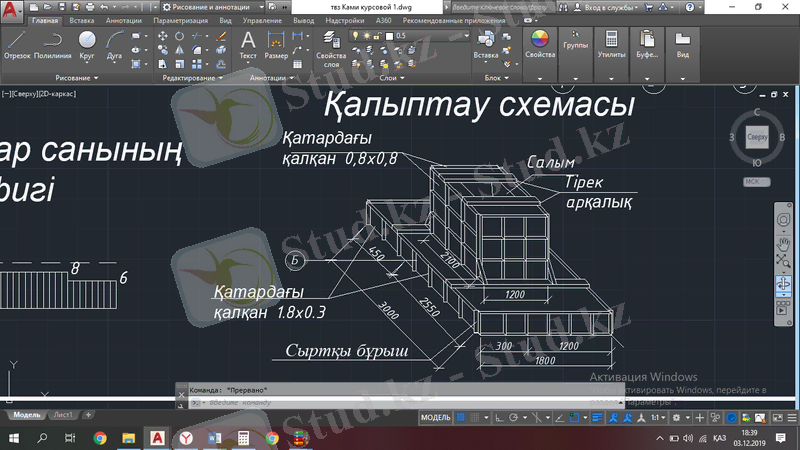

Сурет 5. 1 - Ұсақ арынды қалыптың құрылымы
Жұмыс өндірісінің жобасына және оны пайдалану жөніндегі нұсқаулыққа сәйкес қалыптарды орнатады және бөлшектейді. Ірілендіретін құрастыруды және монтаждауды механикаландырылған тәсілмен орындайды. Элементтердің салмағы 50 кг-нан аспайтын типтік емес конструкциялардың қалыптарын қолмен құрастыруға рұқсат етіледі.
Қорама ағаш метал ұсақ-қуатты элементтерден жасалады. Элементтер қалқандарға жиналады және бұрыштардың, "жылдам құлыптар", ауырлық, арқалықтар түріндегі бекіту элементтерінің көмегімен бекітіледі.
Қажетті қорама жиынтықтарының саны:
n к. оп. = t см · n зв /Q
n к. оп. = 8·6/25, 17=1, 9
t см - ауысым ұзақтығы, сағ;
n зв - буын құрамы;
Q-бір іргетас құрылғысының еңбек сыйымдылығы.
Бетонды 24 сағат ішінде қалыпта ұстау қажеттілігіне қарай, қалыптың 6 жиынтығын аламыз (кесте 2) .
Кесте 2 - Ұсақ арынды қалыптау элементтері
Қалыптың тірек бөліктерін олардың отыруын болдырмайтын негізде орналастырады, осы мақсат үшін тірек алаңы жеткілікті болуы тиіс. Монтаж аяқталғаннан кейін тіреу және қолдау элементтерін, анкерлер мен бекіту элементтерін, сондай-ақ қорама қалқандарын орнату дұрыстығын тексереді.
Бетон қоспасын салар алдында қалыптың беті оның бетонмен ілінуін азайтатын арнайы құрамдармен майланады.
Іргетастардың бойлық және көлденең осьтерінің орналасуы тіктеуіштің көмегімен тексеріледі. Қалыптарды орнату алдында ағаш сыналар түріндегі маяктар қойылады, олар негізімен деңгейді Қағады, маяктарға қалқандардың жұмыс жазықтығының жағдайын немесе қолдаушы элементтердің жағдайын көрсететін тәуекелдер бояумен белгіленеді. Егер қорама бетонды негізге орнатылса, онда тәуекелдер бетонды бетке бояумен салынады.
Құрастырылған қалыптарды шебер немесе прораб қабылдайды. Қалыптың формалары мен геометриялық өлшемдерінің жұмыс сызбаларына сәйкестігін, қалыптың осьтерінің конструкцияның бөлу осьтеріне сәйкестігін, қалыптың палубалық жазықтықтардың биіктік белгісінің дәлдігін, қалыптың тігінен және көлденеңінен, жіктердің тығыздығын және бұрыштардың түйіндесуінің сенімділігін тексереді.
Бетонмен берілген беріктікке қол жеткізгеннен кейін және тек жұмыс өндірушінің рұқсатымен ғана жұмыс сызбаларында немесе нобайларында көрсетілген дәйектілікпен бетондалған конструкцияларды қайтадан жариялайды. Қалыптарды бөлшектеуді одан әрі құрастыруды жүзеге асыратын жұмысшыларға тапсыру ұсынылады.
6. Арматуралық және бетон жұмыстарын ұйымдастыру
Арматуралық жұмыстардың технологиясы дайындау, тасымалдау, монтаждау-салу үдерістерінен тұрады. Арматураны цехтарда дайындайды, жинақтайды маркалар бойынша, пакеттей және тапсырысқа сәйкес биркалармен жабдықтай отырып. Ұсақ салынған бөлшектер, жеке өзектер ыдыста тасымалданады. Жинақтар объектілерге авто немесе т/ж көлігімен жеткізеді. Үлкен кеңістіктік қаңқалар қажет болған жағдайда, содан кейін алаңда пісірілетін блоктарға кесіледі. Арматурасы бар көлікті кран ілмегінің астына немесе арматураның үш ауысымдық қоры болуға ұсынылатын объект маңындағы қоймаға береді. Есепке ала отырып, арматураны монтаждау орнына беру тәртібіне көшеміз. Ірілендіруге жататын қаңқаларды монтаждау кранының әрекет ету аймағында орналасқан ірілендіргіш жинау алаңына түсіреді.
Арматураны монтаждау қалыптарды (оның беріктігін, орнықтылығын және жобалық өлшемдерге сәйкестігін) тексергеннен кейін басталады. Қаңқаны орнату алдында тасымалдау кезінде пайда болған зақымдарды жөндейді. Қалыптық-арматуралық блоктар салмалы және қосымша бөлшектермен және болттармен (жобаға сәйкес), сондай-ақ қосымша беттермен жабдықталады.
Бұдан басқа, арматуралық өзектер мен қаңқалардың қалыптарға қатысты өзгермейтін жобалық жағдайын және бетонның қорғаныш қабатының тиісті қалыңдығын, яғни арматура мен бетонның сыртқы беті арасындағы қашықтықты қамтамасыз ету қажет. Дұрыс құрылған қорғаныс қабаты арматураны сыртқы ортаның коррозиялық әсерінен сенімді қорғайды. Көлденең немесе көлбеу элементтердің бойлық арматурасының өзекшелері арасындағы қашықтық өзекшелердің диаметрінен кем болмауы тиіс(төменгі Арматура үшін 25 мм және жоғарғы Арматура үшін 30 мм) . Арматураның қалпын және қорғаныш қабатының қалыңдығын тоқу сымының өзекшелеріне бекіту үшін шығулары бар бетон төсемдерді немесе пластмасса бекіткіштерді байлайды. Іргетастарға арналған дайын арматуралық торлар бағананың астына кранмен қорғаныш қабатының түзілуін қамтамасыз ететін бетонды төсемдерге салынады.
Торға бағананың арматуралық қаңқасын бекітуге арналған арматуралық шығарылымдардың қысқа ұштары дәнекерленеді.
Келесі тізбектегі Іргетастардың арматуралық элементтерін құрастырады. Дайындалған негізге бетонның қорғаныш қабатының қажетті қалыңдығын қамтамасыз ететін көлемі 70 70 мм болатын 0, 7-1 м бетонды төсемдер шахмат ретімен салынады. Олардың рей және деңгеймен салынуын тексергеннен кейін төменгі с-1 торын салады. Арматура кесінділерінен, ағаш бөренелер мен қиыршық тастардан жасалған төсемдерді қолдануға тыйым салынады.
Қалыптарға с15/20 маркалы қатты бетон қоспасы салынады. Бетон қоспасын нығыздау қалыптың төменгі сатысының ашық қырлары арқылы қоспаға тиейтін И13-66 тереңдік вибраторлармен жүзеге асырылады. Дірілдеу аймақтары жабылып, дірілдеу цемент сүтінің бөлінуіне дейін (30-40 секунд) жүзеге асырылуы тиіс.

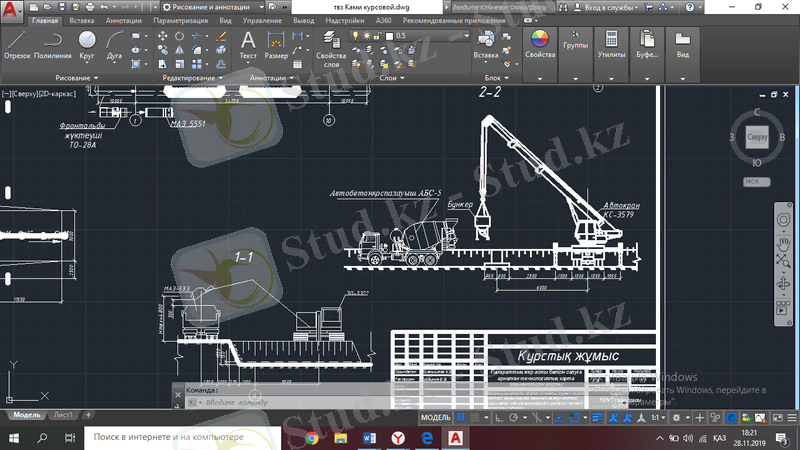

Қоспаны беру КС-4320 жүрістегі құрылыс кранымен іргетастың жоғарғы ойығы арқылы сыйымдылығы 0, 85 м 3 айналмалы қауғалармен жүзеге асырылады.
Жүккөтергіштігі:
Q тр = Q бетона + Q бад + Q строп = 4, 4 +0, 45+0, 05=4, 9 т =5 т
Q бетона - көлемі 1 м 3 (2, 4 т) ;
Q бад - қауғаның салмағы (0, 45 т) ;
Q строп - жүк ұстағыш құрылғылардың салмағы (0, 05 т) .
Қалыптарға салынған бетон қоспасын сумен алғашқы үш тәулік сайын әрбір 3 сағат сайын және түнде бір рет, ал келесі күндері тәулігіне кемінде үш рет суарады.
Іргетастарды бетондау басталғанға дейін мынадай жұмыстар орындалуы тиіс: қалыптарды орнатудың дұрыстығы мен сенімділігі тексеріледі; негіздерді дайындау және арматураны салу бойынша жасырын жұмыстарға актілер жасалады; қалыптар мен арматура балшықтан, қоқыстан және тоттан тазартылады; қажетті баспалдақтар мен алаңдар орнатылады.
Бетон іргетасқа екі кезеңде салынады. Біріншісі - бір стакан бағанасының төменгі жағына дейін іргетас табанын бетондау. Бұл ретте бетондау қалыңдығы 0, 3 м қабаттап орындалады. Бетон қоспасын ЭВ-75 маркалы терең вибраторлармен нығыздайды; қалыптың бұрыштары мен қабырғаларында қол ұштарымен тігумен қосымша нығыздау жүргізіледі. Әрбір келесі қабатты төсеу алдыңғы қабатты ұстай бастағанға дейін орындауға ұмтылады. Бетонның барлық массасын неғұрлым сапалы тығыздау үшін вибраторды әрбір 30-40 см сайын ауыстырып қояды. Бір жерде дірілдеу уақыты бетон қоспасының шөгуін тоқтатумен және бетон бетінде цемент сүтінің пайда болуымен анықталады.
Кесте 3 - Ғимараттың жер асты бөлігін салуға арналған операциялық карта.
бульдозер
ДЗ-8
Жерқазу-
шы
2-ші разряд
қосалқы жұмысшы
2-разрядты
қосалқы жұмысшы
2-разрядты
арматур-шылар
2 және 3 разрядты
Слесарлық
құралдар
ағаш ұсталары
4 және 2 разряд
Қалыптарды орнату кезінде
1. Бөлу осьтері бойынша Қалыптарды орнату орындарын белгілеу. 2. Бағыттаушы тақталарды салу. 3. Қалқандар мен белдіктерді бекіту арқылы орнату. 4. Стяжкаларды орнату. 5. Тірек арқалықтарды қалау.
жүргізуші
4 разрядты, такелаушы 2 разрядты
1 Кранның орнын ауыстыру және оны жұмыс жағдайына орнату; 2 Материалды ілу; 3 Жүкті көтеру немесе түсіру немесе Кранның жебесін бұру;
4 жүкті жұмыс орнына орнату;
5 жүкті немесе ыдысты ағыту; 6 бос ыдысты жинау және тіркеу; 7 бос ыдысты қайтару; 8 траверсаларды, ілмектерді немесе ыдысты ауыстыру; 9 кран машинисіне сигнал беру.
7. Материалдық-техникалық ресурстарға қажеттілік
Кесте 3 - Материалдар мен бұйымдарға қажеттілік ведомосы
