ЖАБДЫҚ ПЕН ҚҰБЫРЛАРДЫҢ ЖЫЛУ ОҚШАУЛАНУЫН ЕСЕПТЕУ ӘДІСТЕРІ

Жұмыс түрі: Материал
Тегін: Антиплагиат
Көлемі: 6 бет
Таңдаулыға:

«Қазақ ұлттық аграрлық университеті» коммерциялық емес акционерлік қоғамы

«ІТ-технологиялар, автоматтандыру және агроөнеркәсіптік кешенін механизациялау» факультеті

«Аграрлық техника және технология» кафедрасы

«Өнеркәсіптік қауіпсіздікті техникалық реттеу» Практикалық жұмыс №8 Тақырыбы: ЖАБДЫҚ ПЕН ҚҰБЫРЛАРДЫҢ ЖЫЛУ ОҚШАУЛАНУЫН ЕСЕПТЕУ ӘДІСТЕРІ

Алматы 2020

Жұмыстың мақсаты: студенттерге белсенді жолдармен тақырып бойынша мәлімет беру.

ЖАБДЫҚ ПЕН ҚҰБЫРЛАРДЫҢ ЖЫЛУ ОҚШАУЛАНУЫН ЕСЕПТЕУ ӘДІСТЕРІ

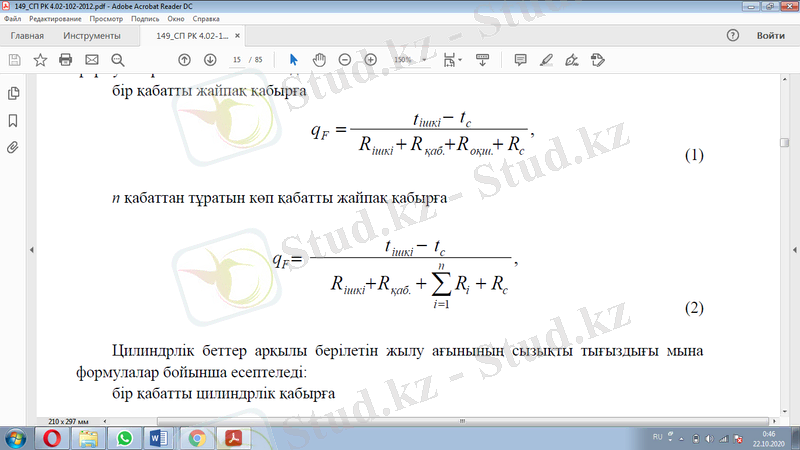

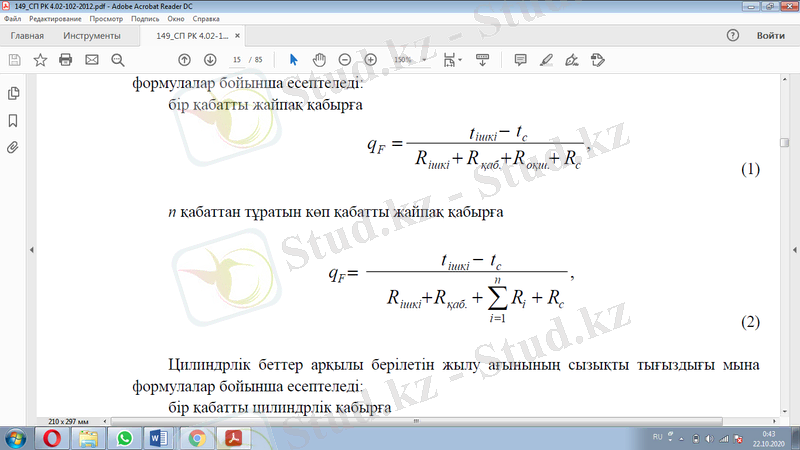

Жылу оқшаулау конструкцияларындағы стационарлық жылу берілісінің есептік формулалары Жайпақ беттер арқылы берілетін жылу ағынының беттік тығыздығы мына формулалар бойынша есептеледі: бір қабатты жайпақ қабырға

n қабаттан тұратын көп қабатты жайпақ қабырға

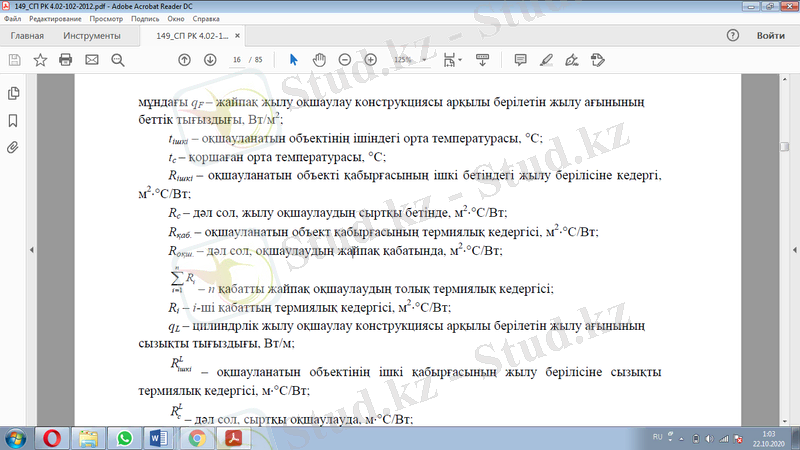

Цилиндрлік беттер арқылы берілетін жылу ағынының сызықты тығыздығы мына формулалар бойынша есептеледі:

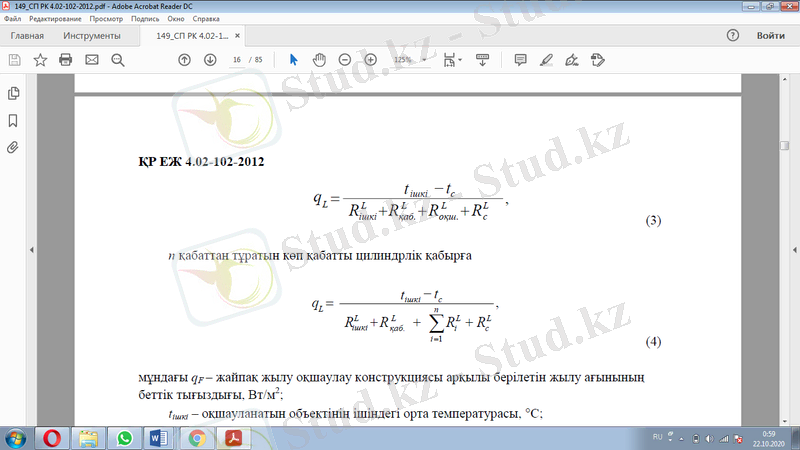

бір қабатты цилиндрлік қабырға

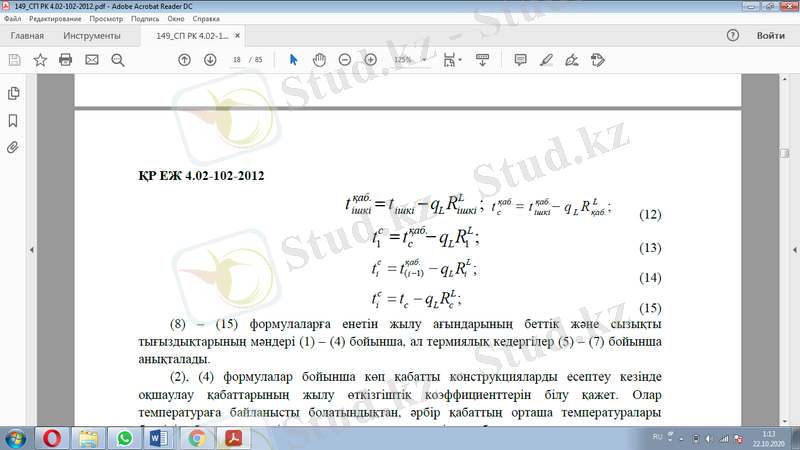

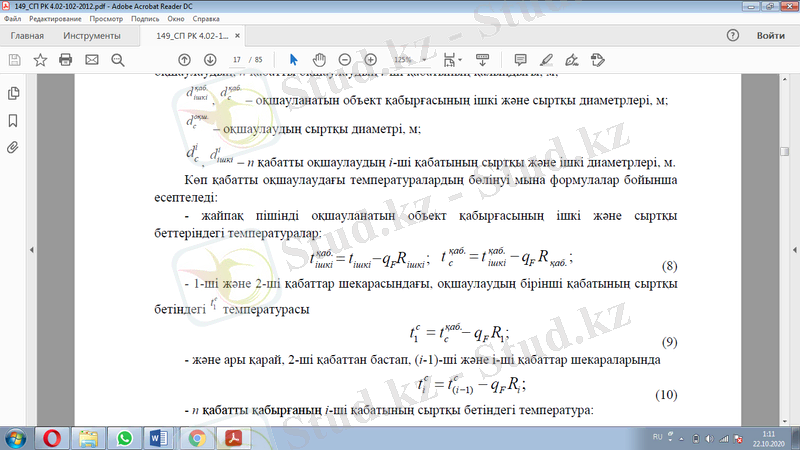

Цилиндрлік көп қабатты оқшаулау конструкцияларында температуралардың бөлінуі мына формулалар бойынша есептеледі:

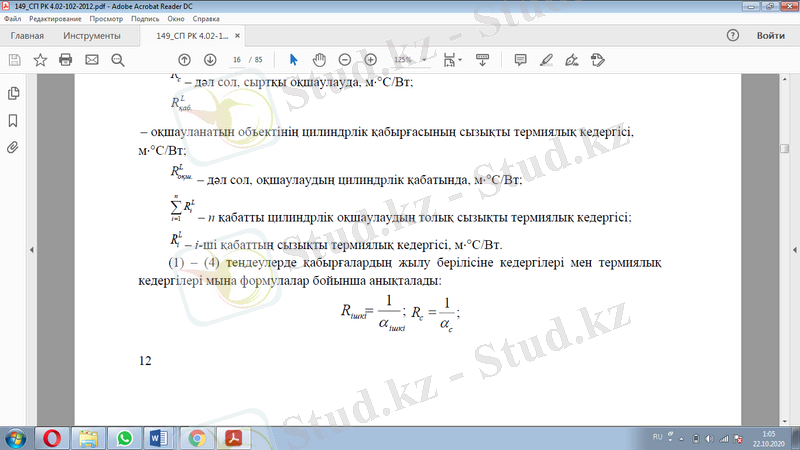

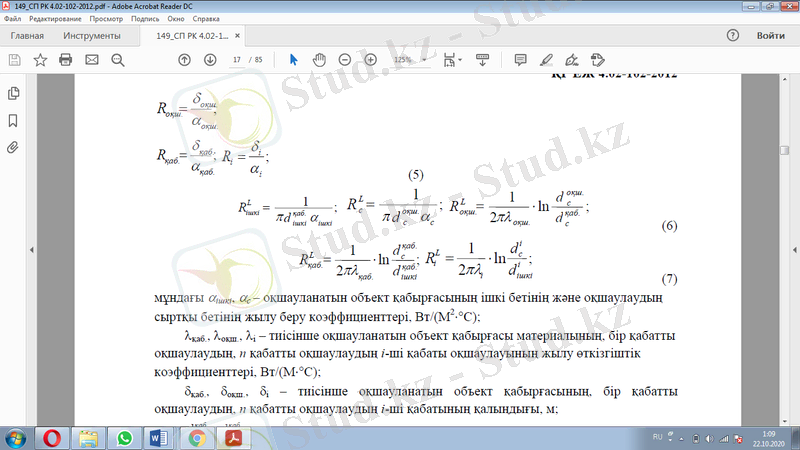

(8) - (15) формулаларға енетін жылу ағындарының беттік және сызықты тығыздықтарының мәндері (1) - (4) бойынша, ал термиялық кедергілер (5) - (7) бойынша анықталады.

(2), (4) формулалар бойынша көп қабатты конструкцияларды есептеу кезінде оқшаулау қабаттарының жылу өткізгіштік коэффициенттерін білу қажет. Олар температураға байланысты болатындықтан, әрбір қабаттың орташа температуралары белгілі болулары тиіс, оларды анықтау үшін қабаттардың шекараларындағы температураларды білу қажет. Оларды есептеу үшін бірнеше есеп операциясын өткізуді көздейтін бірізді жуықтату әдісі пайдаланылады.

Бірінші кезеңде барлық қабаттар үшін оқшаулаудың орташа температурасы ішкі және сыртқы орта температураларының жарты қосындысына тең болып қабылданады, бұл температурада барлық жылу оқшаулау қабаттарының жылу өткізгіштігі анықталады. Содан соң (2), (4) бойынша q _F немесе q _L мәндерін анықтайды және (8) - (11) формулалар бойынша жайпақ қабырғалар үшін, (12) - (15) формулалар бойынша цилиндрлік қабырғалар үшін қабаттар шекараларындағы температуралар мен әрбір қабаттың орташа температурасын есептейді.

Екінші кезеңде қабаттардың бірінші кезеңде табылған орташа температуралары бойынша тағы да барлық қабаттардың жылу өткізгіштігін анықтайды, содан соң жылу ағындарының тығыздықтарын табады және қайтадан әр қабаттың температураларын есептейді, осылайша, есептің талап етілетін дәлдігіне қол жеткізілгенге дейін жалғастыра береді. Мысалы, k -шы және ( k -1) -ші қадамдағы қабаттардың температуралары бір-бірінен 5%-дан аспайтын шамада өзгешеленетін кезге дейін. Практикалық есептерде осы мақсатта 3-4-тен аспайтын есеп операциясын жүргізу қажет.

Жер астында орналасқан объектілердің жылу оқшаулауын есептегенде, олардың айналасындағы топырақ массивімен жылулық әрекеттесуі есепке алынады.

Топырақпен шектесетін жылу оқшаулау конструкциялары арқылы берілетін жылу ағынының тығыздығы бұл жағдайда сыртқы жылу берілісіне термиялық кедергілер R _с

және топырақтың термиялық кедергісімен алмастырылатын (1) - (4) формулалар бойынша анықталады.

Жалпы алғанда, топырақтың термиялық кедергісі оқшауланатын объектінің сыртқы пішініне және оның топырақ массивінде орналасуына, оның температурасы мен жылу өткізгіштігіне байланысты болады, бұл жылу оқшаулау қабатында температуралар мен жылу ағындарының бөлінуіне ықпал етеді.

Инженерлік есептерде жылу оқшаулау қабатындағы температуралық өрістің бір өлшемділігі туралы жорамал қабылданады, бұл практика үшін жеткілікті дәлдікпен жер асты объектілерінің жайпақ және цилиндрлік жылу оқшаулау конструкцияларының термиялық кедергісін есептеуде (5) - (7) формулаларын пайдалануға мүмкіндік береді.

Құбырлар мен жабдықтың жылу оқшаулануын есептеу

Жылу оқшаулауды практикалық есептеулерде жеңілдетілген есептік формулаларды пайдалануға мүмкіндік беретін бірқатар жорамалдар қабылданады.

Сұйық және газ тәрізді орталар үшін ішкі ортадан оқшауланатын объект қабырғасының ішкі бетіне жылу берілуіне жасалатын кедергі, жылу оқшаулау қабатының термиялық кедергісімен салыстырғанда, тым елеусіз болып табылады және практикалық есептерде оны есепке алмауға болады.

5-кесте - Құбырлар үшін қосымша жоғалтулар коэффициентінің мәндері

Оқшауланатын объект түрі

К коэффициенті

Оқшауланатын объект түрі:

Ашық жердегі, адам өте алмайтын каналдардағы, туннельдердегі

және үй-жайлардағы құбырлар:

Ккоэффициенті:

Оқшауланатын объект түрі:

а) Шартты өткіні, мм төмендегідей болатын жылжымалы

тіректердегі болат құбырлар:

Оқшауланатын объект түрі:

150-ге дейін

Ккоэффициенті:

1, 2

Оқшауланатын объект түрі:

150 және одан жоғары

Ккоэффициенті:

1, 15

Оқшауланатын объект түрі:

б) Аспалы тіректердегі болат құбырлар

Ккоэффициенті:

1, 05

Оқшауланатын объект түрі:

в) Жылжымалы және аспалы тіректердегі металл емес құбырлар

Ккоэффициенті:

1, 7

Оқшауланатын объект түрі:

Каналсыз төселетін құбырлар

Ккоэффициенті:

1, 15

Металдан жасалған оқшауланатын жабдық пен құбырлар қабырғаларының жылу өткізгіштігі оқшаулаудың жылу өткізгіштігінен ондаған есеге артық болады, сондықтан қабырғаның термиялық кедергісін де ескермеуге болады, бұл есептің дәлдігін аса төмендетпейді.

6-кесте -  жылу бергіштік коэффициентінің мәндері, Вт/(М ² С)

... жалғасы
