Өнеркәсіптік құрылыс саласы
МАЗМҰНЫ
I. КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 2
II. НЕГІЗГІ БӨЛІМ
а) Өнеркәсіптік ғимараттар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ..3
б) Бір этажды ғимараттарды жобалау ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
в) Көп қабатты ғимараттарды проектілеу ... ... ... ... ... ... . ... ... ... ... ... ... ..5
г) Әкімшілік және тұрмыстық бөлмелер ... ... ... ... ... ... ... ... ... ... ... ... ... ..6
д) Есептеу бөлімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...7

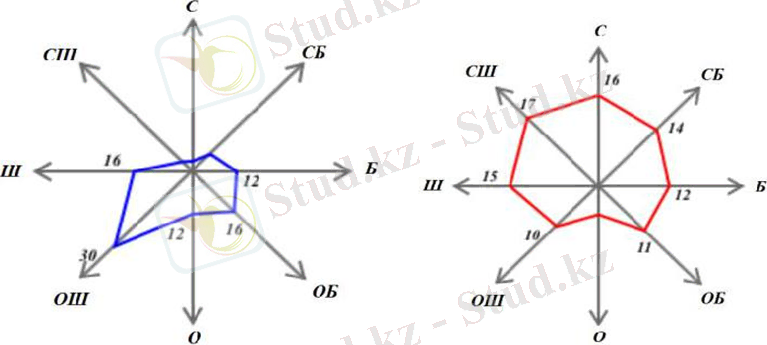

з) Жел өрнегі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..9
ж) Кәсіпорынның бас жоспары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...11
III. ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... .13
IV. ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ... ... ... ... ... ... . ... ... ... ... ... 14
КІРІСПЕ
Жобалау - техникалық құжаттардың немесе мағлұматтардың жиынтығы, яғни өндіріс аумағын жабдықтау. Жобалау термині жоспар, негізгі мақсат деген мағынаны білдіреді.
Жобалауға: түсіндірмелі хаттамалар, сызбалар, барлық жабдықтаудағы шығындар, өнімнің өзіндік құны туралы мәліметтер, шикізатты қолдану және өндіріс қалдықтарын жою мәліметтері, процесті бақылау әдістемелері, құрылғыны монтаждау және барлық өндірістік аумақтардың байланысы кіреді.
Өндірістің одан әрі дамуы мен өркендеуі шеңберінде жобалау жұмыстары арнайы топтағы мамандандырылған инженерлерді қажет етеді: технологтарды құрылысшы, сантехниктер және т.б.
Өндірістік кәсіпорынның жобасы дегеніміз бұл принципиалды негіздемелері, есептеулері, сызбалары, жасауға, даярлауға немесе қайта жасақталынуға тиісті құрылымдардың, қондырғылар, машиналар, аппараттар және т.б. арналған макеттердің техникалық құжаттарының кешені.
ӨНЕРКӘСІПТІК ҒИМАРАТТАР
Өнеркәсіптік ғимараттарды салу үшін М 1:100 қылып алады.
Менің жобаланып отырған ғимаратымның өлшемдері:
Ұзындығы (шаг) - 48 м
Ені(пролет) - 48 м
Биіктігі - 5,4 м
Сетка колонна өлшемі - 6:12
Осы өлшемдер бойынша ғимаратты тұрғыздым. Ғимаратты сетка колонналарға бөліп, колонналардың өлшемін пролет бойынша алдым. Менің биіктігім 5,4 м болғандықтан, мен колонналарды 400x400 мм етіп алдым.
Ғимараттар деп жерде орналасқан құрылыстарды атайды, оларда адам тіршілігінің түріне байланысты қажетті бөлмелер орналасады.
Ғимараттарды қабаттылығына қарай: бір қабаттылар және көп қабаттыларға бөледі.
Ғимараттардың негізгі элементтеріне: іргетастар, қабырғалар, жабындар, бөлек тіректер, жабулар, қалқалар, сатылар, терезелер, есіктер, шамдар жатады.
Шаг - ғимараттың ұзындығы бойынша орналасқан колонналар арасындағы қашықтық (тек қана 6 және 12 м).
Пролет - ғимараттың ені бойынша орналасқан колонналар арасындағы қашықтық (6,12,18 м).
Колонналарды ғимараттың биіктігіне байланысты алады.
Ғимараттың биіктігі 3,6- 5,4 м аралығында болса:
300x300 мм
400x400мм
500x500мм
Ғимараттың биіктігі 6-9,8 м аралығында болса:
300x300 мм
400x400 мм
500x500 мм
300x500 мм
400x600 мм
500x800мм
БІР ЭТАЖДЫ ҒИМАРАТТАРДЫ ЖОБАЛАУ
Бөлмелерді табиғи жарықпен жарықтандыру және оларды желдендіру үшін терезелер, ал көршілес бөлмелер мен бөлме арасын және сыртқы кеңістікпен қатынас үшін есіктер қызмет етеді.
Қабырғалардың қалыңдығын, егер пролет 6 м болса - 400 мм, егер 12 м болатын болса - 500 мм деп аламыз. Жобаланып отырған ғимаратымның қабырға қалыңдығы - 500 мм.
Терезелердің ішке қарай ашылатын (ПОВ), сыртқа қарай ашылатын (ПОН) және ашылмайтын (ПГ) түрлері болады. Терезелердің ені - 0,6; 1,2; 1,8; 2,4 м, ал биіктігі еденнен ернеуге дейін - 0,6; 1,2 м болуы керек.
Ішке қарай ашылатын терезе типтері:
* ПОВ - 32
* ПОВ - 34
* ПОВ - 42
* ПОВ - 44
Сыртқа қарай ашылатын терезе типтері:
* ПОН - 32
* ПОН - 34
* ПОН - 42
* ПОН - 44
Ашылмайтын терезелердің типтері (15 м-ден кем болмауы керек):
* ПГ - 32
* ПГ - 42
Есік бір жақты және екі жақты болып бөлінеді. Бір жақты есіктердің ені 0,8 - 1,2 м, ал биіктігі 1,8 - 2,8 м аралығында болуы керек. Екі жақты есіктердің ені 0,7 - 1,1 м, ал биіктігі 1,8 - 2,8 м аралығында болуы керек.
Жобаланып отырған ғимаратқа осы терезелерді және есіктерді орнаттым.
Ішке қарай ашылатын терезелердің жалпы саны 12:
* 3 - ПОВ - 32, ені - 1,2; 1,8; 2,4;
* 3 - ПОВ - 34, ені - 0,6; 1,2; 2,4;
* 3 - ПОВ - 42, ені - 0,6; 1,2; 1,8;
* 3 - ПОВ - 44, ені - 1,2; 1,8; 2,4;
Сыртқа қарай ашылатын терезелердің жалпы саны 12:
* 3 - ПОН - 32, ені - 0,6; 1,2; 1,8;
* 3 - ПОН - 34, ені - 0,6; 1,2; 1,8;
* 3 - ПОН - 42, ені - 1,2; 1,8; 2,4;
* 3 - ПОН - 44, ені - 1,2; 1,8; 2,4;
Ашылмайтын терезелердің жалпы саны 1:
* 1 - ПГ - 32
Жалпы есіктердің саны 7:
* Бір жақты есік - 4;
* Екі жақты есік - 3 .
КӨП ҚАБАТТЫ ҒИМАРАТТАРДЫ ПРОЕКТІЛЕУ

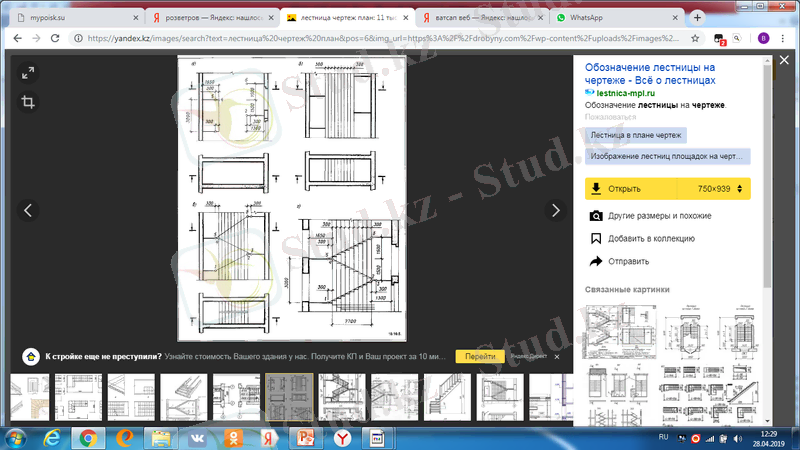

Баспалдақтар қабаттар арасын байланыстыру үшін қызмет етеді. Өртке қарсы ережелерге байланысты, саты торлары деп аталатын, арнайы қабырғалармен қоршалған бөлмелерде орналастырылады.
Өндірістік ғимараттың сатысын негізгі, қызметтік, өрт сөндіруге және апатты жағдайларға арналған деп бөледі.
Негізгі саты қабат аралық жүріп тұруға, сондай-ақ өрт немесе апатты жағдайда адамдарды эвакуациялауға арналған.
Қызметтік сатылар қондырғы орнатылған жұмыс аумақтарымен байланысты қамтамасыз етеді, кейде қабат арасында қосымша байланыс ретінде қолданылады. Баспалдақтардың биіктігі - 15 см, ені - 30 см-ден кем болмауы тиіс.
Қабаттардың биіктігі:
1 - қабат Нқаб = 1,8 м
2 - қабат Нқаб = 3,6 м
3- қабат Нқаб = 5,4 м
Баспалдақтардың санын ең биік қабатқа байланысты есептеп табамыз:
5,43 = 1,8
1,80,15 = 12
12-1 = 11
11x0,3 = 3,3
ӘКІМШІЛІК ЖӘНЕ ТҰРМЫСТЫҚ БӨЛМЕЛЕР
Әкімшілік және тұрмыстық бөлмелерді 4 группаға бөліп қарастырады:
1 группа - дене және киім ластануы болмайтын қалыпты санитарлық жағдайдағы процестер
2 группа - ылғал көп бөлінумен жүретін процестер
3 группа - зиянды заттар бөлінуімен жүретін процестер
4 группа - ерекше стерилді жағдайда жүретін процестер
Гардеробтар 3 топқа бөлінеді:
1. Ашық (ілмек)
2. Жабық (шкаф)
3. Аралас (комбинированные)
Шкафтардың жанында отырғыштар (скамейкалар) орналастырылады. Олардың ені 30 см, аралығы 1,4 м. Шкафтардың саны қызметкерлердің тізіміне байланысты есептеледі. Ілмектегі киімді сақтау ең көп сменаға есептелінеді (егер 2 ауысым болса, 80% қамтиды. Егер 3 ауысым болса 2 ауысымның қосындысына тең).
Шкафтардың өлшемдері:
# Жеңіл жұмыс киімі (2 гр) - 25x33x165см;
# Ауыр жұмыс киімі (3гр) - 40x50x165см;
# Стерильді жұмыс киімі (4гр) - 50x50x165 см.
Душтың өлшемдері:
# Ашық - 0,8x0,8x1,85 м;
# Жабық - 1,8x1,8x1,85 м.
Душтарға арналған нормативтер:
# 2а; 3б; 4б; 4в - 7 адамға 1 кабина
# 2б; 3а; 3б; 4а - 5 адамға 1 кабина
# 2в; 2г; 3г; 4г - 3 адамға 1 кабина
Дәретхана кабиналарының өлшемдері:
# 1,2x0,8x1,65 м (аралық 1,4 м)
Дәретхана:
# 15 әйелге 1 кабина
# 30 еркекке 1 кабина
Тамбур - шлюз арқылы дәретханаға кіреміз.Ол жерде қол жуатын умывальник орналасқан. 4 кабинаға 1 умывальниктен келеді.
Тамбур - шлюздың ұзындығы - 1,4 м-ден кем болмауы керек.
ЕСЕПТЕУ БӨЛІМІ
Жалпы адам саны - 70
Iгр IIгр IIIгр
30 30 40
1г 2г 4а
30% - еркек
70% - әйел
70 -100 %
х - 30 % х = 70x30100 = 21 еркек
70 - 100 %
х - 70 % х = 70x70100 = 49 әйел
1г 70 - 100 %
х - 30% х = 70x30100 = 21
2г 70 - 100 %
х - 30% х = 70x30100 = 21
4а 70 -100%
х - 40% х = 70x40100 = 28
1а - 21
2г - 21 70 адам барлығы
4г -28
N списочные
1г ... жалғасы

I. КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 2
II. НЕГІЗГІ БӨЛІМ
а) Өнеркәсіптік ғимараттар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ..3
б) Бір этажды ғимараттарды жобалау ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
в) Көп қабатты ғимараттарды проектілеу ... ... ... ... ... ... . ... ... ... ... ... ... ..5
г) Әкімшілік және тұрмыстық бөлмелер ... ... ... ... ... ... ... ... ... ... ... ... ... ..6
д) Есептеу бөлімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...7
з) Жел өрнегі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..9
ж) Кәсіпорынның бас жоспары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...11
III. ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... .13
IV. ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ... ... ... ... ... ... . ... ... ... ... ... 14
КІРІСПЕ
Жобалау - техникалық құжаттардың немесе мағлұматтардың жиынтығы, яғни өндіріс аумағын жабдықтау. Жобалау термині жоспар, негізгі мақсат деген мағынаны білдіреді.
Жобалауға: түсіндірмелі хаттамалар, сызбалар, барлық жабдықтаудағы шығындар, өнімнің өзіндік құны туралы мәліметтер, шикізатты қолдану және өндіріс қалдықтарын жою мәліметтері, процесті бақылау әдістемелері, құрылғыны монтаждау және барлық өндірістік аумақтардың байланысы кіреді.
Өндірістің одан әрі дамуы мен өркендеуі шеңберінде жобалау жұмыстары арнайы топтағы мамандандырылған инженерлерді қажет етеді: технологтарды құрылысшы, сантехниктер және т.б.
Өндірістік кәсіпорынның жобасы дегеніміз бұл принципиалды негіздемелері, есептеулері, сызбалары, жасауға, даярлауға немесе қайта жасақталынуға тиісті құрылымдардың, қондырғылар, машиналар, аппараттар және т.б. арналған макеттердің техникалық құжаттарының кешені.
ӨНЕРКӘСІПТІК ҒИМАРАТТАР
Өнеркәсіптік ғимараттарды салу үшін М 1:100 қылып алады.
Менің жобаланып отырған ғимаратымның өлшемдері:
Ұзындығы (шаг) - 48 м
Ені(пролет) - 48 м
Биіктігі - 5,4 м
Сетка колонна өлшемі - 6:12
Осы өлшемдер бойынша ғимаратты тұрғыздым. Ғимаратты сетка колонналарға бөліп, колонналардың өлшемін пролет бойынша алдым. Менің биіктігім 5,4 м болғандықтан, мен колонналарды 400x400 мм етіп алдым.
Ғимараттар деп жерде орналасқан құрылыстарды атайды, оларда адам тіршілігінің түріне байланысты қажетті бөлмелер орналасады.
Ғимараттарды қабаттылығына қарай: бір қабаттылар және көп қабаттыларға бөледі.
Ғимараттардың негізгі элементтеріне: іргетастар, қабырғалар, жабындар, бөлек тіректер, жабулар, қалқалар, сатылар, терезелер, есіктер, шамдар жатады.
Шаг - ғимараттың ұзындығы бойынша орналасқан колонналар арасындағы қашықтық (тек қана 6 және 12 м).
Пролет - ғимараттың ені бойынша орналасқан колонналар арасындағы қашықтық (6,12,18 м).
Колонналарды ғимараттың биіктігіне байланысты алады.
Ғимараттың биіктігі 3,6- 5,4 м аралығында болса:
300x300 мм
400x400мм
500x500мм
Ғимараттың биіктігі 6-9,8 м аралығында болса:
300x300 мм
400x400 мм
500x500 мм
300x500 мм
400x600 мм
500x800мм
БІР ЭТАЖДЫ ҒИМАРАТТАРДЫ ЖОБАЛАУ
Бөлмелерді табиғи жарықпен жарықтандыру және оларды желдендіру үшін терезелер, ал көршілес бөлмелер мен бөлме арасын және сыртқы кеңістікпен қатынас үшін есіктер қызмет етеді.
Қабырғалардың қалыңдығын, егер пролет 6 м болса - 400 мм, егер 12 м болатын болса - 500 мм деп аламыз. Жобаланып отырған ғимаратымның қабырға қалыңдығы - 500 мм.
Терезелердің ішке қарай ашылатын (ПОВ), сыртқа қарай ашылатын (ПОН) және ашылмайтын (ПГ) түрлері болады. Терезелердің ені - 0,6; 1,2; 1,8; 2,4 м, ал биіктігі еденнен ернеуге дейін - 0,6; 1,2 м болуы керек.
Ішке қарай ашылатын терезе типтері:
* ПОВ - 32
* ПОВ - 34
* ПОВ - 42
* ПОВ - 44
Сыртқа қарай ашылатын терезе типтері:
* ПОН - 32
* ПОН - 34
* ПОН - 42
* ПОН - 44
Ашылмайтын терезелердің типтері (15 м-ден кем болмауы керек):
* ПГ - 32
* ПГ - 42
Есік бір жақты және екі жақты болып бөлінеді. Бір жақты есіктердің ені 0,8 - 1,2 м, ал биіктігі 1,8 - 2,8 м аралығында болуы керек. Екі жақты есіктердің ені 0,7 - 1,1 м, ал биіктігі 1,8 - 2,8 м аралығында болуы керек.
Жобаланып отырған ғимаратқа осы терезелерді және есіктерді орнаттым.
Ішке қарай ашылатын терезелердің жалпы саны 12:
* 3 - ПОВ - 32, ені - 1,2; 1,8; 2,4;
* 3 - ПОВ - 34, ені - 0,6; 1,2; 2,4;
* 3 - ПОВ - 42, ені - 0,6; 1,2; 1,8;
* 3 - ПОВ - 44, ені - 1,2; 1,8; 2,4;
Сыртқа қарай ашылатын терезелердің жалпы саны 12:
* 3 - ПОН - 32, ені - 0,6; 1,2; 1,8;
* 3 - ПОН - 34, ені - 0,6; 1,2; 1,8;
* 3 - ПОН - 42, ені - 1,2; 1,8; 2,4;
* 3 - ПОН - 44, ені - 1,2; 1,8; 2,4;
Ашылмайтын терезелердің жалпы саны 1:
* 1 - ПГ - 32
Жалпы есіктердің саны 7:
* Бір жақты есік - 4;
* Екі жақты есік - 3 .
КӨП ҚАБАТТЫ ҒИМАРАТТАРДЫ ПРОЕКТІЛЕУ
Баспалдақтар қабаттар арасын байланыстыру үшін қызмет етеді. Өртке қарсы ережелерге байланысты, саты торлары деп аталатын, арнайы қабырғалармен қоршалған бөлмелерде орналастырылады.
Өндірістік ғимараттың сатысын негізгі, қызметтік, өрт сөндіруге және апатты жағдайларға арналған деп бөледі.
Негізгі саты қабат аралық жүріп тұруға, сондай-ақ өрт немесе апатты жағдайда адамдарды эвакуациялауға арналған.
Қызметтік сатылар қондырғы орнатылған жұмыс аумақтарымен байланысты қамтамасыз етеді, кейде қабат арасында қосымша байланыс ретінде қолданылады. Баспалдақтардың биіктігі - 15 см, ені - 30 см-ден кем болмауы тиіс.
Қабаттардың биіктігі:
1 - қабат Нқаб = 1,8 м
2 - қабат Нқаб = 3,6 м
3- қабат Нқаб = 5,4 м
Баспалдақтардың санын ең биік қабатқа байланысты есептеп табамыз:
5,43 = 1,8
1,80,15 = 12
12-1 = 11
11x0,3 = 3,3
ӘКІМШІЛІК ЖӘНЕ ТҰРМЫСТЫҚ БӨЛМЕЛЕР
Әкімшілік және тұрмыстық бөлмелерді 4 группаға бөліп қарастырады:
1 группа - дене және киім ластануы болмайтын қалыпты санитарлық жағдайдағы процестер
2 группа - ылғал көп бөлінумен жүретін процестер
3 группа - зиянды заттар бөлінуімен жүретін процестер
4 группа - ерекше стерилді жағдайда жүретін процестер
Гардеробтар 3 топқа бөлінеді:
1. Ашық (ілмек)
2. Жабық (шкаф)
3. Аралас (комбинированные)
Шкафтардың жанында отырғыштар (скамейкалар) орналастырылады. Олардың ені 30 см, аралығы 1,4 м. Шкафтардың саны қызметкерлердің тізіміне байланысты есептеледі. Ілмектегі киімді сақтау ең көп сменаға есептелінеді (егер 2 ауысым болса, 80% қамтиды. Егер 3 ауысым болса 2 ауысымның қосындысына тең).
Шкафтардың өлшемдері:
# Жеңіл жұмыс киімі (2 гр) - 25x33x165см;
# Ауыр жұмыс киімі (3гр) - 40x50x165см;
# Стерильді жұмыс киімі (4гр) - 50x50x165 см.
Душтың өлшемдері:
# Ашық - 0,8x0,8x1,85 м;
# Жабық - 1,8x1,8x1,85 м.
Душтарға арналған нормативтер:
# 2а; 3б; 4б; 4в - 7 адамға 1 кабина
# 2б; 3а; 3б; 4а - 5 адамға 1 кабина
# 2в; 2г; 3г; 4г - 3 адамға 1 кабина
Дәретхана кабиналарының өлшемдері:
# 1,2x0,8x1,65 м (аралық 1,4 м)
Дәретхана:
# 15 әйелге 1 кабина
# 30 еркекке 1 кабина
Тамбур - шлюз арқылы дәретханаға кіреміз.Ол жерде қол жуатын умывальник орналасқан. 4 кабинаға 1 умывальниктен келеді.
Тамбур - шлюздың ұзындығы - 1,4 м-ден кем болмауы керек.
ЕСЕПТЕУ БӨЛІМІ
Жалпы адам саны - 70
Iгр IIгр IIIгр
30 30 40
1г 2г 4а
30% - еркек
70% - әйел
70 -100 %
х - 30 % х = 70x30100 = 21 еркек
70 - 100 %
х - 70 % х = 70x70100 = 49 әйел
1г 70 - 100 %
х - 30% х = 70x30100 = 21
2г 70 - 100 %
х - 30% х = 70x30100 = 21
4а 70 -100%
х - 40% х = 70x40100 = 28
1а - 21
2г - 21 70 адам барлығы
4г -28
N списочные
1г ... жалғасы
