Корпоративті желінің үш деңгейлі иерархиялық моделін құру және басқару

Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 9 бет
Таңдаулыға:

Қазақстан Республикасы білім және ғылым министрлігі

«Ғұмарбек Дәукеев атындағы Алматы энергетика және байланыс университеті» коммерциялық емес АҚ

Басқару жүйелері және ақпараттық технологиялар институты

IT-инжиниринг кафедрасы

ЕСЕПТЕУ-ГРАФИКАЛЫҚ ЖҰМЫС №3

Пәннің атауы: Компьютерлік желілер

Тақырыбы: Корпоративті желінің үш деңгейлі иерархиялық моделін құру және басқару

Мамандығы: 5В070400 - «Есептеу техникасы және бағдарламалық қамтамасыз ету»

Орындаған: Исқақ Ә. А. Тобы: ВТк-18-5

Қабылдаған: аға оқытушы Мукапил К.

Алматы 2020

Тапсырмалар:

1) Желінің логикалық топологиясын эмуляторда құру;

2) Әр құрылғының өзіне тиесілі IP адресін енгізу;

3) Әр Router-дің өзіне тиесілі Neighbor ID-ын енгізу;
4) SVI интерфейс құру;

5) Router-де NAT баптауын жүргізу.

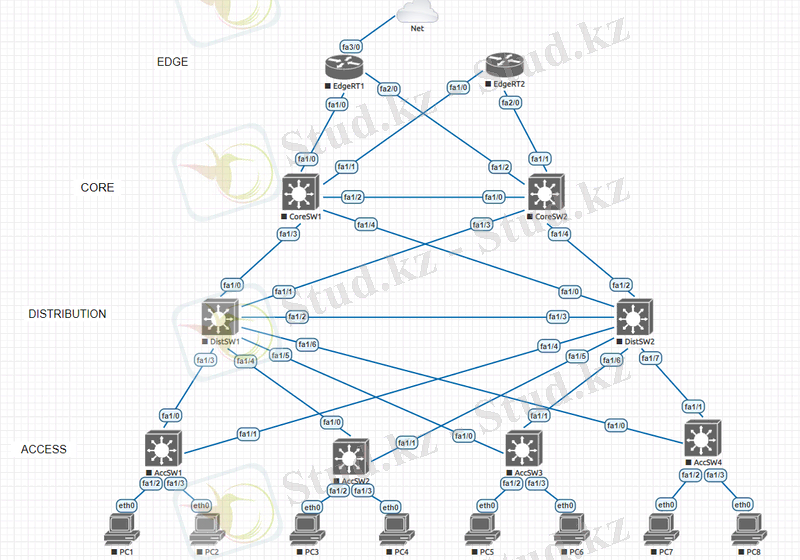

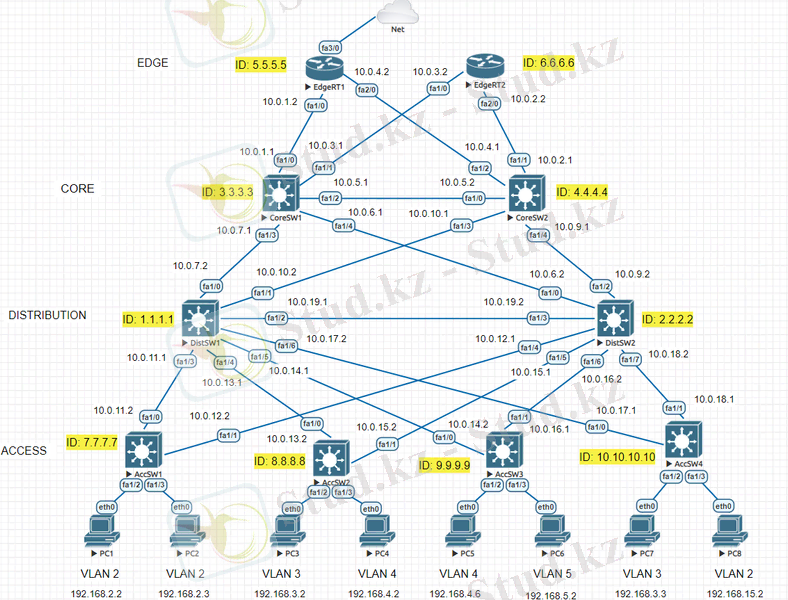

1-қадам. Желінің логикалық топологиясын эмуляторда құру

Түсінікті болу үшін әр интерфейстің өзіне тиесілі IP-ді жазып қоямыз.

2-қадам. Әр құрылғының өзіне тиесілі IP адресін енгізу

а) PC-ге IP адрес енгіземіз.

PC1-ге IP береміз.

PC2-ге IP береміз.

PC3-ке IP береміз.

PC4-ке IP береміз.

PC5-ке IP береміз.

PC6-ға IP береміз.

PC7-ге IP береміз.

PC8-ге IP береміз.

b) Router-дің интерфейстеріне IP адрес енгіземіз.

EdgeRT1-дің интерфейстеріне IP енгіземіз.

fa 1/0 интерфесі:

fa 2/0 интерфесі:

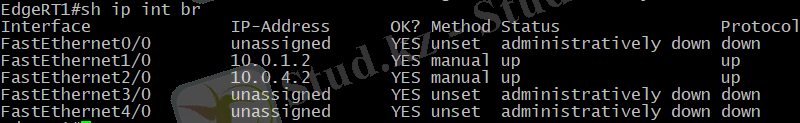

Тексереміз.

EdgeRT2-нің интерфейстеріне IP енгіземіз.

fa 1/0 интерфесі:

fa 2/0 интерфесі:

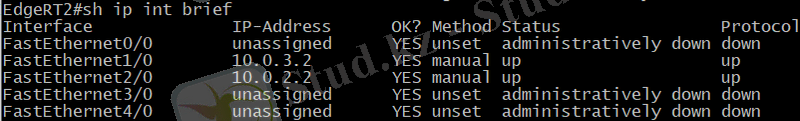

Тексереміз.

c) CoreSW-тің интерфейстеріне IP адрес енгіземіз.

CoreSW1-дің интерфейстеріне IP енгіземіз.

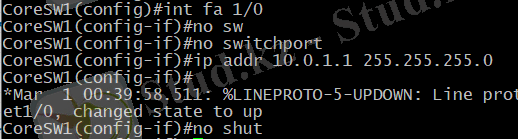

fa 1/0 интерфесі:

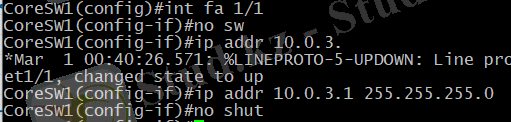

fa 1/1 интерфесі:

fa 1/2 интерфесі:

fa 1/3 интерфесі:

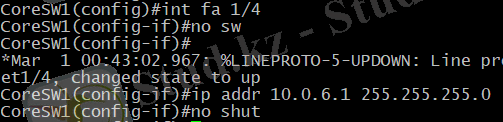

fa 1/4 интерфесі:

Тексереміз.

CoreSW2-нің интерфейстеріне IP енгіземіз.

fa 1/0 интерфесі:

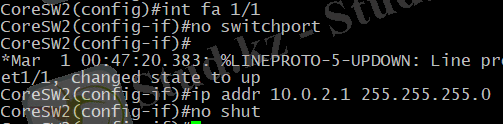

fa 1/1 интерфесі:

fa 1/2 интерфесі:

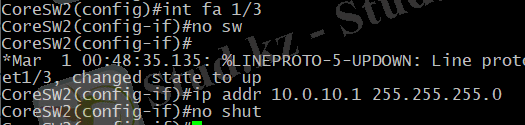

fa 1/3 интерфесі:

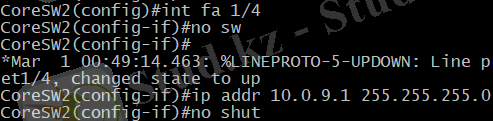

fa 1/4 интерфесі:

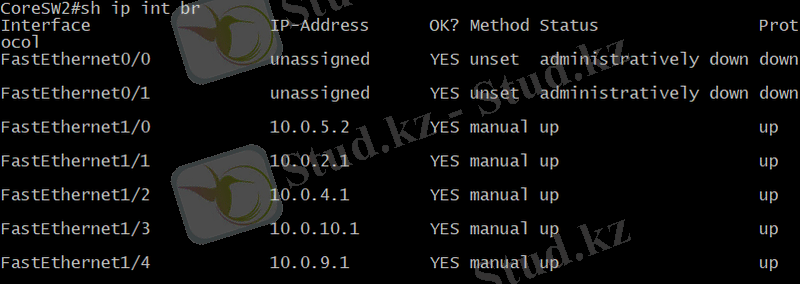

Тексереміз.

d) DistSW-тің интерфейстеріне IP адрес енгіземіз.

DistSW1-дің интерфейстеріне IP енгіземіз.

fa 1/0 интерфесі:

fa 1/1 интерфесі:

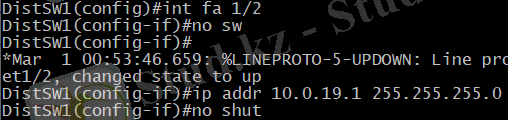

fa 1/2 интерфесі:

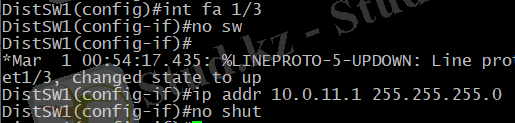

fa 1/3 интерфесі:

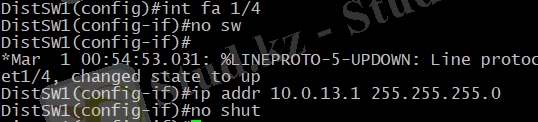

fa 1/4 интерфесі:

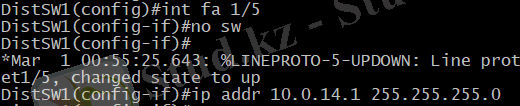

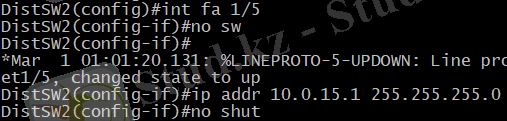

fa 1/5 интерфесі:

fa 1/6 интерфесі:

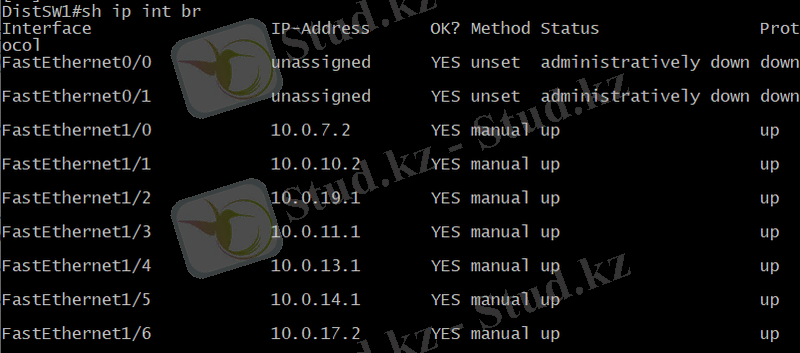

Тексереміз.

DistSW2-нің интерфейстеріне IP енгіземіз.

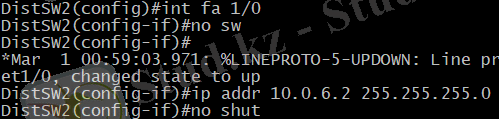

fa 1/0 интерфесі:

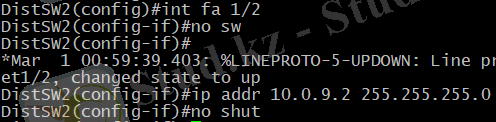

fa 1/2 интерфесі:

fa 1/3 интерфесі:

fa 1/4 интерфесі:

fa 1/5 интерфесі:

fa 1/6 интерфесі:

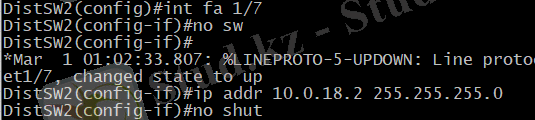

fa 1/7 интерфесі:

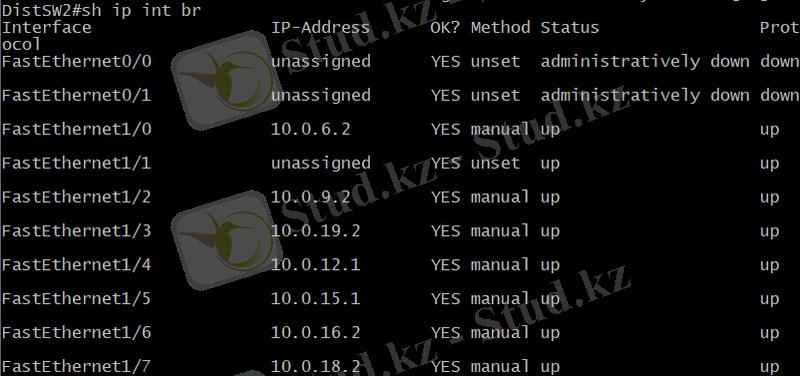

Тексереміз.

e) AccSW-тің интерфейстеріне IP адрес енгіземіз.

AccSW1-дің интерфейстеріне IP енгіземіз.

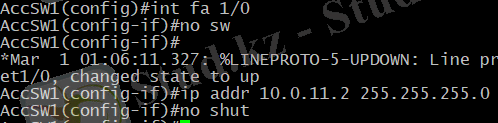

fa 1/0 интерфесі:

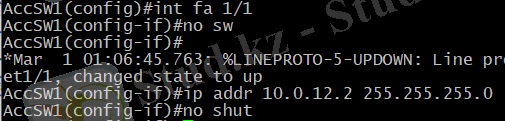

fa 1/1 интерфесі:

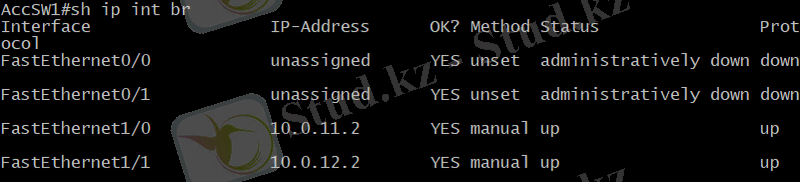

Тексереміз.

AccSW2-нің интерфейстеріне IP енгіземіз.

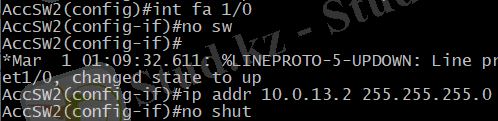

fa 1/0 интерфесі:

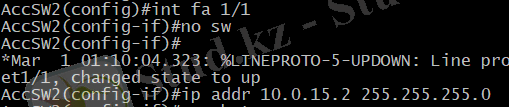

fa 1/1 интерфесі:

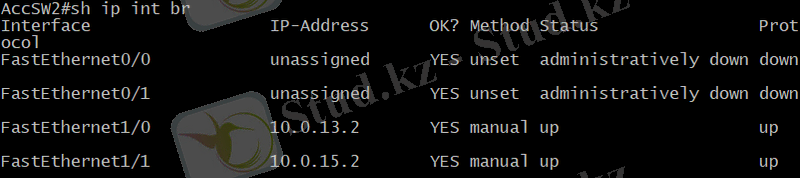

Тексереміз.

AccSW3-тің интерфейстеріне IP енгіземіз.

fa 1/0 интерфесі:

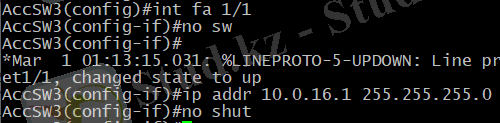

fa 1/1 интерфесі:

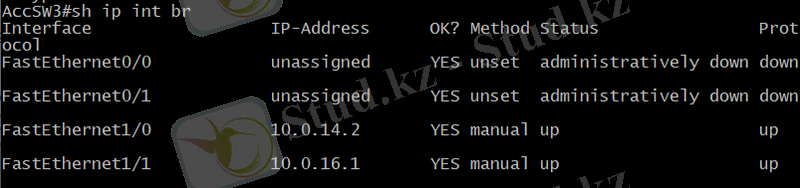

Тексереміз.

AccSW4-тің интерфейстеріне IP енгіземіз.

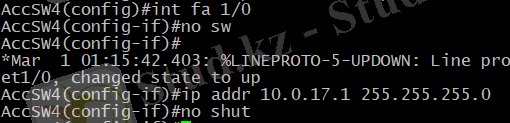

fa 1/0 интерфесі:

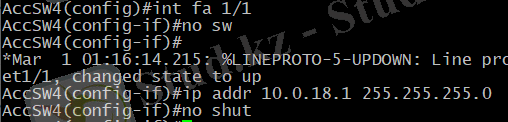

fa 1/1 интерфесі:

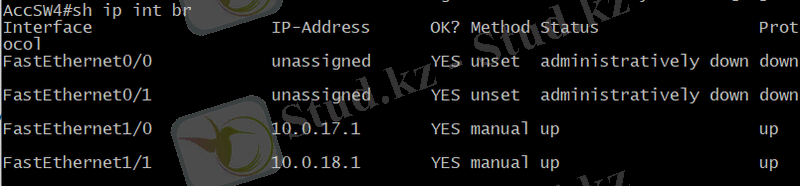

Тексереміз.

3-қадам. Әр Router-дің өзіне тиесілі Neighbor ID-ын енгізу. Əр Router-дің өзіне тиесілі желі адрестерін жариялау (announce) және қай аймаққа тиесілі екенін көрсету.

EdgeRT1-ге Neighbor ID-ын енгіземіз.

EdgeRT2-ге Neighbor ID-ын енгіземіз.

CoreSW1-ге Neighbor ID-ын енгіземіз.

CoreSW2-ге Neighbor ID-ын енгіземіз.

DistSW1-ге Neighbor ID-ын енгіземіз.

DistSW2-ге Neighbor ID-ын енгіземіз.

AccSW1-ге Neighbor ID-ын енгіземіз.

AccSW2-ге Neighbor ID-ын енгіземіз.

AccSW3-ке Neighbor ID-ын енгіземіз.

AccSW4-ке Neighbor ID-ын енгіземіз.

4-қадам. SVI интерфейс құру

AccSW1-де VLAN құрып, шлюз адресін береміз.

Және Access портты анықтаймыз.

AccSW2-де VLAN құрып, шлюз адресін береміз.

Және Access портты анықтаймыз.

AccSW3-де VLAN құрып, шлюз адресін береміз.

Және Access портты анықтаймыз.

AccSW4-те VLAN құрып, шлюз адресін береміз.

Және Access портты анықтаймыз.

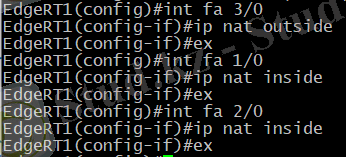

5-қадам. Router-де NAT баптауын жүргізу

Қорытынды

Біз, осы зертханалық жұмысты орындау барысында, алдында өткен тақырыптарды қайталап, үш деңгейлі иерархиялық желі моделін құрдық. Корпоративті желінің үш деңгейі бар: Core layer, Distibution, Access layer. Әр құрылғының өзіне тиесілі IP адресін енгізуді, әр Router-дің өзіне тиесілі Neighbor ID-ын енгізуді, әр Router-дің өзіне тиесілі желі адрестерін жариялау (announce) және қай аймаққа тиесілі екенін көрсетуді қайталап орындап шықтым. VLAN құрып, шлюз адресін беріп және Access портты анықтауды орындадық.
