Тақырыбы: Құрылыстық бас жоспарды жобалау

а) Жалпы нұсқаулар мен жобалау әдістері

Құрылыстық бас жоспарды жер үстіндегі құрылыстарға жасалынады. Құрылыстық бас жоспарды жобалауға бастапқы мәліметтер болып: құрылыс алаңының бас жоспары, құрылыстық күнтізбелік жоспар және жұмыста қолданылған әдістердің шешімдері кіреді. Құрылыстық бас жоспар бөлек параққа (А2) сызылады.

Құрылыстық бас жоспар салынатын құрылысты ұйымдастыру сапасын толық көрсетеді. Құрылыстық бас жоспарда құрылысшылар жұмысына қажетті жағдай жасалуын, жұмысты механизациялау, материалдар мен конструкцияны қабылдау, сақтау және оларды қоймада жинауды көздейді. Құрылысты су мен энергиямен қамтамасыз етуді қарастырады. Құрылыстық бас жоспарда салынатын ғимарат, уақытша қолданылатын ғимараттар мен жолдар, кран жолы, материалдар мен бұйымдарды сақтап жинауға арналған қоймалар, ерітінді мен бетонды қабылдайтын орын, уақытша қолданылатын су, канализация, электроэнергия жүйесімен қамтамасыз ету және алаңға жарық, өрт сөндіру гидранты, өрт сөндіруге арналған құрал-жабдықтар орынын, құрылысшылардың демалатын орынын, құрылыс алаңын қоршау, алаңға «»кіретін және шығатын орын, қауіпті зонаның шекарасы сызылып көрсетіледі.

Құрылыстық бас жоспарды сызу масштабы 1:200; 1:400; 1:500; 1:1000; 1:2000.

б) Құрылыстық бас жоспарды және шартты белгілерін сызып көрсету (интерактивті және сынып тақтасына)

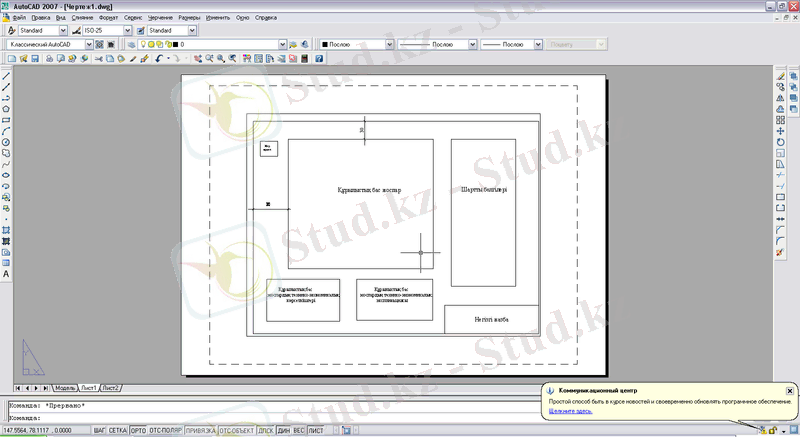

Құрылыстық бас жоспар парағының

Компоновкасы

$C:\Users\User\Desktop\k-u-rylystyk-bas-zhospardy-zhobalau_1.png$

б) Құрылыстық бас жоспарда қолданылатын шартты белгілер

кесте1

Шартты белгі сызбасы

Шартты белгілердің атауы

Шартты белгі сызбасы:

Шартты белгілердің атауы:

Шартты белгілер мына кесте түрінде сызылып жазылады.

Құрылыстық бас жоспарды сызып отырып, шартты белгілерге анықтама беру.

Жобаланатын ғимарат

Жобаланатын ғимарат -жылыту жүйесінде сызылған бас жоспар бойынша орналасады. Оны орналастыру ерекшеліктері: жел өрнегіндегі желдің соғу бағыты бойынша; құрылыстық бас жоспардың ортасына жобалануы қажет.

Кран қозғалысының жолы

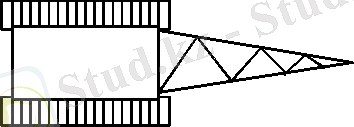

Кран қозғалысының жолы - жобаланатын ғимараттың биіктігіне байланысты кран жолы көрсетіледі. Бұл схемада екі түрлі кранның жолы көрсетілген, мұнаралы және жебелі кран.

Жебелі кран

Крандардың қозғалысы көрсетіледі. Егер, кран мұнаралы болса, онда ол жобалатын ғимараттың бір жағына ғана қойылады. Ал, жебелі кран болса онда ол, жобалатын ғимараттың периметрі бойынша қозғалып жүреді.

Ашық қойма мен ерітінді, бетон қабылдайтын орын

Ашық қойма мен ерітінді, бетон қабылдайтын орындарды кран орналасқан тұсқа қарай жобалайды.

уақытша қолданылатын қоршау

Уақытша қолданылатын қоршауды құрылыс жүріп жатқан аумаққа қолданылады. Егер құрылыс елді мекенге орналасқан болса, онда оны айналдыра қоршап тастайды.

Уақытша қолданылатын жолдар

Құрылыстық бас жоспарда уақытша жолдар жүктерді тасымалдау үшін қажет. Жол құрылыс алаңында шеңбер тәрісздес болғаны жөн, машиналар бұрылатын алаң қарастырылады. Жолдың ішкі алаңдық дөңгелену радиусы тасымалдау көлігінің өлшеміне байланысты, R=20-30м; Бір жақты айналым жүріс болса, жолдың ені 3-4 м, ал екі жақты айналым жүріс болса 5-8 м;

Жол белгісі «Бөгде адам кіруге болмайды»
