ҚР БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
С.УТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УИВЕРСИТЕТІ

РЕФЕРАТ

Тақырыбы: Теңіз ұңғымалардың жинау және өнімді дайындау жүйесінің негізгі элементтері
Орындаған:
Тексерген:

Атырау 2020

Жоспар
1. Танкер типтесмұнайдысақтаужүйелері
2. Мұнайды су астындасақтаудыңартықшылықтары:
3. Мұнайсақтаубаржалары
4. Құбыржүйелерініңклассификациясы

Теңізұңғымалардыңжинаужәнеөнімдідай ындаужүйесініңнегізгіэлементтері.
Теңіздеұңғымалықөнімдітасымалдаужән есақтау. Құбырарқылытасы-малдау. Теңізжағдайындаораймұнайдысақтау. Мұнайды, теңізжағдайындасақтауғаанықтайтынфа кторларәдісінтаңдау. Мұнайдысақтауғаарналғанкемелер. Танкер типтімұнайсақтаужүйесі. Мұнайдысуастысақтау
Мұнайдысақтауүшінжүзгішқондырғыныпа йдаланукелесіпайдалану мен қызметкөрсетужүйелерінталапетеді:
* шикімұнайдысорыпалуүшінсорапжүйелер і;
* балласт жүйесі;
* конденсацияланбағанөнімрезервуарлар ынаарналғанбументазартужүйелері;
* инерттігаздыалу мен таратужүйелері;
* мұнайдықыздыружүйелері;
* электрэнергияныалу мен таратужүйелері;
* Өртсөндіретінжүйелер;
* байланыс пен басқаружүйелері;
* қызметкерлердіорналастырутұрғындары ;
* корпустардыкоррозияданқорғаужүйелер і.
Айналымсұйықтығы бар резервуарларымұнайдысақтаусуастымұн айжүйелерінпайдаланукезіндежоғарыда аталғаналғашқыүшжүйелеріқолданылуым үмкін, оғанқосаөлшеу-бақылау сору қондырғыларынжұмысқакелтіружүйесіқо лданылуымүмкін.
Танкер типтесмұнайдысақтаужүйелері
Стационарлы (тұрақты) байланғантанкерлішикімұнайдыуақытша сақтауүшінтеңізденүктеліайлақтыорна тудыталапетеді. Солтүстіктеңізжағдайларындақайықтық танкергемұнайдытиеу тек рет-ретіменбайлауарқылыжасалады, мысалы, көтерілмеліқайықтықбайлау.
Танкер типтімұнайдысақтаудыңқолдануаймақта ры
Шикімұнайдыбайланғантанкердеуақытша сақтаутеңіздешықпалынүктеліайлақтық ажететеді. Солтүстіктеңізшартындамұнайдыжелқай ықтытанкергеқұю тек оныңбайланғанкезіндеғанажүзегеасады , байланғаншықпалынүктеліайлаққажелқа йықтытанкердіңтұмсығынбайлайды.
Шықпалынүктеліайлақтыкезкелген танкер мен супертанкерлергеесептепсалады, бірақкішікенорындарында су сыйымдылығы 80 мыңтоннаданжоғарыкемелердіқолданған жөн. Үйлесімді су сыйымдылығыбелгілітүрде кем болады. Шықпалынүктеліайлақтамұнайдысақтаус ыйымдылығы (SBS), байлауы бар мұнара, шықпалыбіртіректіанкерлібекітуі бар айлақжәнемұнайдысақтауыйымдылығын (SALS) байлаудажиіқолданады. SBS жүйесінешықпалынүктеліайлақжәне танкер тұмсығындаорнатылғаншарнирлібайлаук іреді. БұлжүйеСолтүстіктеңіздевертикалдыкү штітербелістіңәсеріненқолдануғажара майды. Мұнарабайлауыөзіменбіргетиемелішарн ирлібайлауы бар мұнаратүріндеболып, танкер тұмсығынабайланады. БұлжүйеСолтүстіктеңізіндегіФулмарке норнындақолданады.
SALS жүйесішықпалынүктеліайлақтыңтиімдін ұсқасы - оныңболаттырайзерэлементініңсанынми нимумғажеткізуінқолдану, ал қалқуфункциясынабайлануыберіледі, олөзіменбіргесуастыкамераларыныңқал қымалылығынсақтайтынконструкциясынк өрсетеді.
Мұнайсақтаутанкерліктүріжүйесініңер екшеліктерікелесідей:
- танкерлердіңтөменбағасы;
- қондырғыларжәнеолардықолданутәжіриб есінің мол болуы.
Бұлжүйеніңкемшілігі - байланулытанкергеқоршағанортаданүлк енсалмақтүсудіңболуы. Солсебептішықпалынүктеліайлақжәнеба йлануы 100 жылпериодпенқайталанатынтеңіздауылы ныңәсерінетөтеп беру үшінөтеберікболуықажет.
Төменде су бетіндеқалқымайтын, яғнитеңізтүбітірекболатынмұнайды су астындасақтаужүйесінқарастырамыз.
Мұнайды су астындасақтаудыңартықшылықтарыжәнек емшіліктері
Мұнайды су астындасақтаудыңартықшылықтары:
1. Мұнайдысақтауғаарналған су астысыйымдылығықалқыпжүретінсыйымды лыққақарағандатолқындыжүктемелердің әсерінеұшырамайды.
2. Мұнайды су астындасақтаукезіндесыйымдылықтыңке мелерменсоқтығысуқаупіболмайды.
3. Мұнайды су астындасақтауайлақтың (причал) бағасы мен өлшемдеріназайтуғамүмкіндікбереді, себебіоғантеңізтынышболғанкезде аз ғанатанкерлершвартталады, сондамұнайдысақтауүшінқайтажабдықта лған танкер түріндеқалқыпжүретінсыйымдылықболға нкездеайлақ 100 жыларалығындақайталанатынтеңіздауыл ыныңжүктемесінеесептелуікерек.
Мұнайды су астындасақтаудыңкемшілігі
Мұнайды су астындасақтаудыңкемшілігі: оныңбарлықсораптары, реттегішклапандаржәнемониторлыжүйел ер су астындаорнатыладыжәнедистанциондытү рде танкер немесеплатформаданбасқарылады. Соныменқатар, инспекция, қызметкөрсетужәнежөндеужұмыстарысүң гуірлернемесеарнайы су асты (робототехниктер) қондырғыларынкерекетеді, ал оларбелгілітереңдіккедейінжұмысісте йді. Мұнайды су астындасақтауөтеқомақтықаржыныталап етеді.
Мұнайдысақтаусыйымдылығыннүктеліайл аққасындапайдалану не платформа түбіндеорнатуғаболады. Екіншінұсқағамысалы, Берил, БрентжәнеСтатфьордкенорындары "Кондип" платформалартүріорнатылған. Бұлжағдайдаэнергияменқамтамасызданд ыружүйелері, сорапдегенрұқсатжәнет.б. жеңілдетілген. Бірақкөлемдімөлшердетанкердітолтыру екпінікезіндежоғарықуаттысораптаржә неүлкендиаметрлілақтырылғандардыңтү зуі, кейденүктеліайлаққадейін 2 шақырымғасозылады. Егермұнайдысақтаусыйымдылығыкөсемже гілгеннүктеліайлаққасындаорналасса, лақтырылғантүзуқұбыркішідиаметрлібо лады, себебімұнайағыныныңжылдамдығыірікте уқарқынынасайкеледі. Мұнайдыңтеңізгеөтіп кету қаупіненсақтануүшін су тазалауқондырғысынқолданукерек. Тиімдіәдістіңбірімұнай мен су арасындағыиілгіш диафрагма қондырғысынқолдануғаболады, бірақоғанқызметкөрсетужағынанқиынды қтартуындайды.

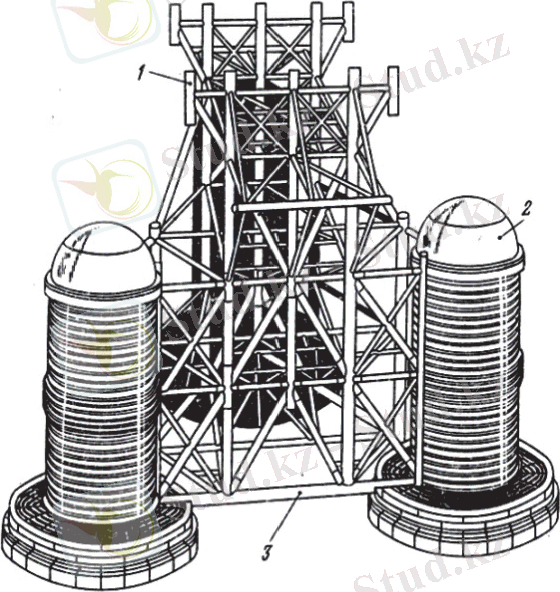

суреттеМауринкенорнындамұнайды су астындасақтауцистерналарыберілген.

Мауринкенорнындамұнайды су астындасақтауцистерналары:
1 - пайдалануплатформаларыныңтірекэлеме нті; 2 - мұнайсақтаубөлігі; 3 - гравитациялықтірекконструкциясы

Мауринкенорнындағымұнайдысуастындас ақтаусыйымдылықтары.
Төменде тек қанамұнайды су астындасақтаусыйымдылықтарықарастыр ылады. "PhillipsPetroleum UK Limited" компания операторы өзтаңдауынкөлемі 103,3 мың метр куб мұнайсақтаусыйымдылығындатоқтады, олжуықтап 9 тәулікөндірілгенөнімніңкөлемі.
Компания екіжелқайықты танкер қолдануғажәнетолассызтеңіздауылы мен құрылғылардыңтоқтауыкезіндеөндіруді минимумғадейінтөмендетугешешімқабыл дады. Екі танкер сыйымдылығы 85 мың тонна, балласт көлемінің 35%-ынқамтиды. Сонымен, мұнайдытасымалдаудатанкердіңсыйымды лықкөлемі 55 мың тонна.
Мұнайды су астындасақтаудыүшүлкен цистерна қамтамасызетеді, қосасалынғантіктұрутірегіболаттыгра витационды конструкция, "Tecnomare" компаниясыөндіргентірекблогыретінде пайдаланатын платформа қолданылады.
GAPS жобасы
"GoodfellowAssociates" компаниясы "VickersDesignandProjects" (VDP) компаниясыменбіргеынтымақтасып GAPS су астыпайдаланужүйесінигеруде. Жобаныңбастыидеясы - теңізтүбіндекөпмөлшердеұңғыныаяқтау жәнепайдаланужабдықтарын, мұнайдысақтаусыйымдылықтарынорналас тыру.

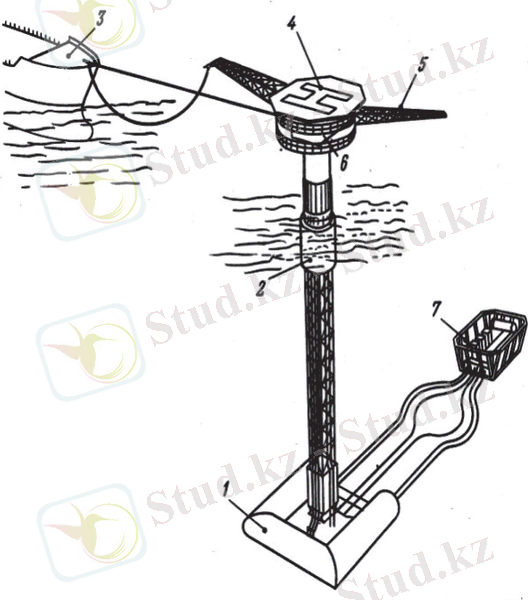

суретте су астыпайдаланужүйесікелтірілген.

Су астыпайдаланужүйесі:
1 - мұнайсақтауцистернасы; 2 - шарнирлібекітпесі бар толтырумұнарасы; 3 - желқайықты танкер; 4 - тікұшақалаңы; 5 - факел консолі; 6 - басқаруорны; 7 - тірекрамасыжәнеманифольд

Мұнайдытүсіружәнегаздыжағу колонна түбіндемұнайдытүсіругеарналғаншарни рлібекітудіңкөмегіменжүзегеасады.
Мұнайсақтауцистерналарымұнараайнала сындажинастырылады.
Цистернаныңсақтаукөлемікенорнынабай ланыстыәртүрлі, бірақәдеттеол 8 тәуліктіөндірукөлемінетеңболады. Жүйеәдіптелгенкенорындарындаигеруге арналғанжәнеолардыңтереңдігі 300 метргеарналған.

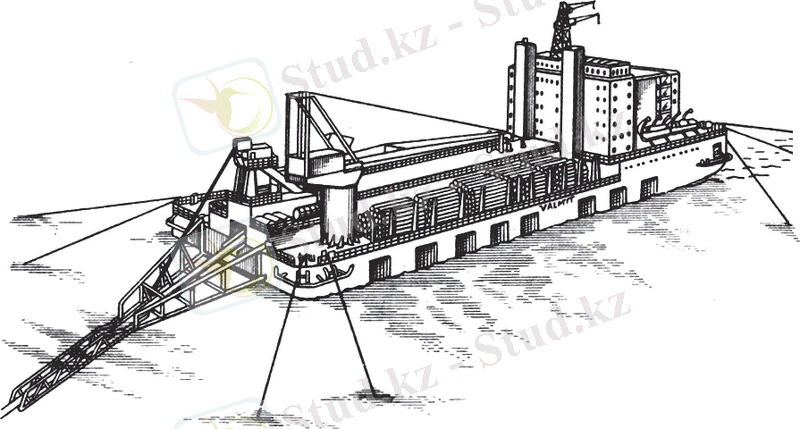

Баржа астындамұнайсақтаусыйымдылығыретінд еарнайыдвигательсізсалынғанжүзбеліқ ұраленгізілген, танкер тұрқынқамтитынжәненүктеліайлаққаста ционарлылақтырылыпбайланған. Баржағаәсерететінжелкүшінминимумғаж еткізуүшіноның су үстібортытөменболуыкерек. Темірбетоннанжасалған баржа құныболаттыконструкциясының 75%-ынаэквивалентті.
Су сыйымдылығыныңкөлемдіболуытемірбето ндыбаржаныңмұнайсақтаусыйымдылығыто лмайқалғанжағдайдатұрақтылығынсақта йды. ... жалғасы
