  1. Жергілікті жерде жоспарлы түсіру

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

5

У1 5B071100 КЖ. 000 025 ТЖ

Орындаған

Саулебеков Д. Ж

Жетекші

Аубакирова С. М

Н. Бақылау

Бекіткен

Жергілікті жерде жоспарлы түсіру

Белгі

Парақтар

34

Семей қаласының Шәкәрім атындағы МУ

ГК-807

К Ж

  1. Көлденең түсіру

Жер учаскесінде орналасқан объектілердің контурлары бейнеленген жергілікті жердің топографиялық жоспарын алу үшін жергілікті жердің жоспарлы (көлденең) түсірілуін орындайды. Мұндай түсіру жергілікті жердің биіктігін белгілемей орындалады. Контурлық (жоспарлы) түсірілім, әдетте, көлемі жағынан шағын аумақта орындалады. Мұндай түсірудің нәтижесі ірі масштабтағы топоплан болып табылады.

Жоспарлы (көлденең) түсіру арнайы жабдықты қолдана отырып орындалады. Бүгінгі күні электронды тахеометр мен спутниктік геодезиялық аспаптар жиі пайдаланылады. Көлденең (контурлық) түсіру рулетканы (өлшеуіш лентаны) және теодолитті қолдана отырып орындалуы мүмкін. Кейде алыс өлшеуіш қолданылады. Түсірілім негіздемесінің пункттері арасындағы сызықтардың ұзындығы мен өлшеудің рұқсат етілген қателігі жердің болашақ топопланының ауқымына байланысты таңдалады. Үлкейген сайын өлшеу дәлдігі соғұрлым жоғары болуы керек. Геодезиялық іздестірулерді орындау үшін өлшеу әдісі дәстүрлі құралдар болып теодолитті жүріс болып табылады. Мұндай қадамдар триангуляция және полигонометрия (ГГС) тармақтарына байланыстырылады. Геодезиялық жұмыстарды жүргізу жоспарланып отырған Түсірілім аймағының конфигурациясы мен көлеміне байланысты теодолиттік жүрістерді құрудың қандай да бір тәсілін таңдайды. Желілік объектілерде, әдетте, ажыратылған жүрістерді пайдаланады. Алаңдық типті учаскелерде негізінен тұйық жүріс түрі қолданылады. Сондай-ақ, аспалы және диагональды теодолитті жүрістер қолданылады. Контурлық түсіру әр түрлі тәсілдермен орындалуы мүмкін. Олардың арасында айта кетейік:

  • Полярлық координаттар әдісі;

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

6

У1 5B071100 КЖ. 000 025 ТЖ

  • Айналып өту әдісі;
  • Бұрыштық және сызықты кесу;
  • Перпендикулярлар әдісі;
  • Жармалар әдісі;
  • Аралас әдістер.

Нүктелердің жергілікті жерде сызықтық өлшеу үшін қол жетімсіз болған жағдайда, бұрыштық тазарту әдісі қолданылады. Нүктелердің координаттарын есептеу үшін қолданылатын арнайы формулалар бар (Юнг формулалары) . Сондай-ақ желілік тазарту әдісі қолданылуы мүмкін. Полярлық координаттар тәсілін қолдану, егер алатын нүктелер теодолиттік жүріс пункттеріне жақын орналасқан жағдайда орынды. Нүктелерге дейінгі қашықтық өлшеу құралының ұзындығынан аспауы тиіс. Өлшеу құралы көбінесе таспа немесе рулетка болады. Айналып өту әдісі, әдетте, ауданы бойынша едәуір аумақты түсіру кезінде қолданылады. Теодолитті тұйық жүріс контурдың айналасында төселеді.

Көлденең түсірілімді орындаудың аралас тәсілі ЗУ конфигурациясы мен өлшемі бір ғана әдісті іске қосуға мүмкіндік бермейтін жағдайларда қолданылады. Мұндай учаскеде контурлық түсіруді комбинацияда орындаудың бірнеше жолы қолданылады. Бүгінгі күні оптикалық аспаптарды қолдану өткенге кетеді. Жоғары дәлдікті спутниктік қабылдағыштар мен электрондық тахеометрлер жиі қолданылады. Мұндай жабдық инженер-геодезист жұмысының жылдамдығы мен сапасын айтарлықтай арттыруға мүмкіндік береді. Нысандарды қолмен ватманға жағудың қажеті жоқ. Жоспарды цифрлау мамандандырылған бағдарламалық кешендерде жасалады. Топографиялық түсірілімдерді жүргізуді едәуір жеңілдететін және уақытша шығындарды төмендететін координаттардың спутниктік негіздемесі.

  1. Жер беті нүктелерінің орналасуын анықтау

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

7

У1 5B071100 КЖ. 000 025 ТЖ

Геодезияда екі негізгі координаталар жүйесі жиі қолданылады:

1. Географиялық (геодезиялық) - жердің сфералық бетіндегі нүктелердің орнын анықтайды. Есептеу жазықтықтары экватордың жазықтығы (ендік) ; нөлдік меридианның жазықтығы (бойлық), ал ендік пен бойлық координаттары болып табылады.

Ендік-бұл қисық сызықпен және экватордың жазықтығымен түзілген бұрыш.

Бойлық-осы нүкте арқылы өтетін нөлдік меридианның жазықтығымен түзілген екі қырлы бұрыш.

2. Жазық тікбұрышты-жазықтықтағы нүктелердің орналасуын анықтайды. Координаттық осьтер әрбір аймақтың осьтік меридианының бағытына сәйкес келетін абсцисс осі және экватордың бағытына сәйкес келетін ординат осі болып табылады.

Координаттық осьтер жазықтықты төрт тоқсанға бөледі.

Біздің елде бастапқы есептік Бет үшін Фин шығанағындағы Балтық теңізінің орташа жылдық деңгейі қабылданды. Бастапқы есептегіш беттің үстіндегі нүкте биіктігі-абсолютті биіктігі деп аталады. Кез келген басқа есептегіш беттің үстіндегі нүкте биіктігі-нүктенің шартты биіктігі деп аталады. Биіктік сандық өрнегі-белгі деп аталады. Биіктік айырмашылығы-артық. C:\Users\Semey\Desktop\курсач инж гео\image001.png

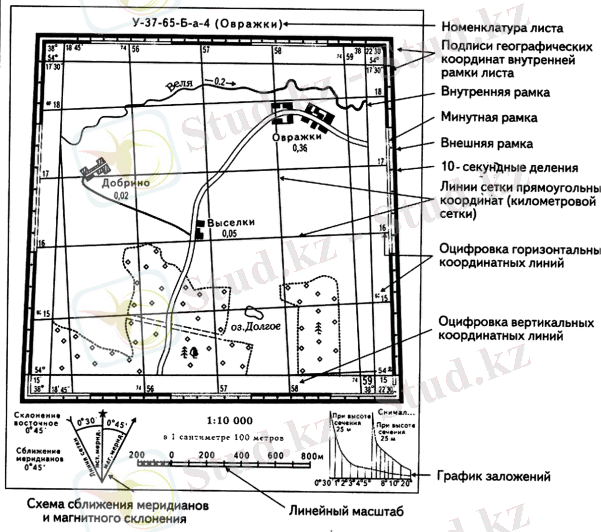

Сур. 1. 1 Карта парағын анықтау.

Жер беті нүктелерінің орналасуын анықтауда тағы бір маңызды шешілетін жұмыс ол Жер кадастрын құру болып табылады.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

8

У1 5B071100 КЖ. 000 025 ТЖ

Жер кадастры-Жердің табиғи, шаруашылық және құқықтық жағдайы туралы құжатталған мәліметтердің жүйеленген жиынтығы. Қазіргі уақытта әлемнің барлық елдерінде жүргізіліп жатқан Кадастр табиғи ресурстарды, инженерлік қызметті, экологияны есепке алу, бағалау және пайдалану ұғымымен тығыз байланысты және өзінің шарттары бойынша біртекті аумақтық шекараларды бөлуді, сандық және сапалық сипаттамаларды пайдалана отырып, оларды картографиялауды және сипаттауды болжайды.

1-Кесте

Кадастрлық қызметті жүзеге асыру кезеңдері және жылжымайтын мүліктің бірыңғай мемлекеттік тізіліміне енгізу

Кадастрлық паспорт

Құқықты куәландыратын құжат

Жерді пайдалану мен қорғауды бақылау

Жылжымайтын мүлік объектілерінің құқықтық мәртебесін тіркеу

Жылжымайтын мүлік объектілерінің кадастрлық есебі

Жылжымайтын мүлік объектісін құру

Өтініш беруші

Мемлекеттік жер кадастры (МЖК) Қазақстан Республикасы жерлерінің табиғи және шаруашылық жағдайы, жер учаскесінің орналасқан жері, нысаналы пайдаланылуы, көлемі мен шекаралары, олардың сапалық сипаттамасы туралы, жер пайдаланудың есебі мен СБ кадастрлық құны туралы мәліметтер, Өзге де қажетті мәліметтер жүйесін білдіреді. МЖК-ға ЗУ-ҒА құқық субъектілері туралы ақпарат да енгізіледі.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

9

У1 5B071100 КЖ. 000 025 ТЖ

МЖК Қазақстан Республикасының мемлекеттік кадастрлар жүйесінің құрамдас бөлігі болып табылады және оларға қатысты жер ресурстарын басқару жөніндегі орталық уәкілетті орган мемлекеттік басқару органы болып табылатын мамандандырылған республикалық мемлекеттік кәсіпорындар Қазақстан Республикасының бүкіл аумағында бірыңғай жүйе бойынша жүргізеді.

МЖК мәліметтері мемлекеттік ақпараттық ресурс болып табылады.

МЖК , фотограмметриялық, кадастрлық түсірулер, жобалау-іздестіру, картографиялық және бағалау жұмыстары, топырақ, геоботаникалық және басқа да зерттеулер мен іздестірулер, жер мониторингі, жерді сандық және сапалық есепке алу және МЖК жүргізуге байланысты басқа да жұмыстар арқылы жүргізіледі.

Жер кадастрының пайда болу және оның дамуының тарихи алғышарттары

Тарихи БҚ материалдық игіліктердің алғашқы көзі және салық салу объектісі ретінде жер туралы мәліметтерді алудың объективті қажеттілігіне байланысты пайда болды.

Мемлекеттіліктің пайда болуымен жер мемлекеттік табыстың негізгі көздерінің бірі болып, осыған байланысты түрлі салық салу объектісі болып табылды.

Осылайша, жерді пайдаланудың, егіншілік пен мал шаруашылығын жүргізудің басынан бастап жерді есепке алу, содан кейін бағалау, яғни жер-кадастрлық жұмыстарды жүргізу қажеттілігі туындайды.

Жер кадастры өзінің пайда болуының басында егіншілік пен мал шаруашылығында пайдаланылатын жерлерді есепке алу бойынша қарапайым әрекеттерді көрсетті. Бұл қоғамдық дамудың ерте кезеңдерінде жерді қарапайым есепке алу жүргізілуіне байланысты болды және кейіннен жер-бағалау жұмыстарын жүргізе бастады. Жерді есепке алу қажеттілігі адам жер алқаптарын тамақ алу және мал жаю үшін (алғашқы қауымдық құрылыс) пайдалана бастаған кезде пайда болды.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

10

У1 5B071100 КЖ. 000 025 ТЖ

Жердің топырақ жамылғысына байланысты топтар немесе сыныптар болып бөлінеді. Содан кейін кадастрдың құқықтық жағы үлкен мәнге ие болады, ол жерге меншік құқығын ресімдеуге байланысты болды. БҚ жер меншігін құқықтық қамтамасыз етудің және әртүрлі азаматтық істер мен жер пайдалануды шешудің негізі болып табылады.

  1. Жергілікті тірек пунктері

Топографиямен, жерге орналастырумен, жобалаумен, жергілікті жерді жоспарлаумен байланысты кез келген өлшемдер қателіктерден сақтандырылмаған. Бастапқы нүктеден өлшеулер одан әрі жүргізілген сайын, соғұрлым қателік ықтималдығы жоғары. Қателіктердің деңгейін төмендету үшін аумақта тірек нүктелері немесе басқаша айтқанда, тірек геодезиялық пункттер орнатылған.

“Дәл солардан геодезиялық түсірілім жүргізілуде. Бұл тармақтардың орналасуы жоспарлы және биік координаттар жүйесіне қатаң байланған. ”

Аумақ бойынша біркелкі бөлінген геодезиялық пункттер және тірек геодезиялық желіні құрайды.

Желілер қоюландырылады!

Аумақ неғұрлым көп игерілген сайын, дәлірек айтқанда, геодезиялық тірек пункттерінің тығыздығы соғұрлым жоғары. Егер жобалау жаңадан әзірленген аумақта жүргізілсе, қолданыстағы желілердің дәлдігі жетпеуі мүмкін. Сонда құрылыс салушы жобаның талаптарына жауап беретін жергілікті тірек желісін құруға тапсырыс беруге міндетті.

C:\Users\Semey\Desktop\курсач инж гео\2.jpg

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

11

У1 5B071100 КЖ. 000 025 ТЖ

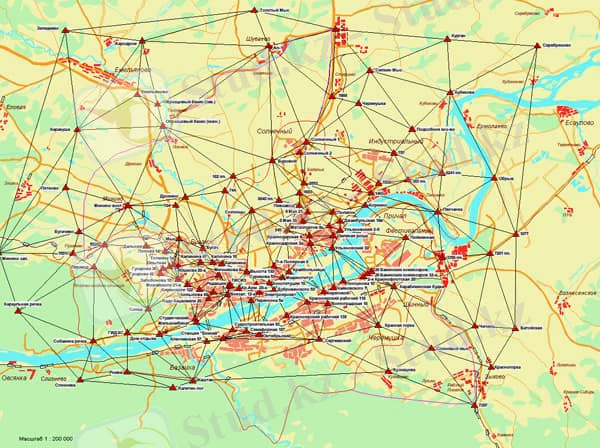

Cур. 1. 2 Қоюландырылған желілер.

Тірек желілерін құру принципі туралы:

Кез келген желіні құру үшін есептеу жүйесі мемлекеттік тірек желілері болып табылады. Жоғары ретті желінің негізін жасау үшін барынша мүмкін болатын дәлдікпен тармақтарды бекіту қажет.

Осы тармақтардан келесі өлшеулерді жүргізуге және келесі тәртіптегі неғұрлым егжей-тегжейлі тірек желісін құруға болады. Барлығы геодезияда тірек желілерінің төрт дәлдік сыныбы бар. Олар жергілікті жерлер мен құрылыстардың нүктелерін аналитикалық анықтаумен байланысты инженерлік міндеттердің барлық спектріне қызмет етеді.

Тірек геодезиялық желілерді құру кезіндегі қадамдардың бірізділігі ауқымды мемлекеттік жобалар үшін де, жеке жағдайлар үшін де шамамен бірдей. Міне, негізгі кезеңдер:

  • Міндеттердің экономикалық және Жобалық-техникалық негіздемесі
  • Алдын ала жоспарды жасау
  • Дала жағдайында алдын алу
  • Пункттердің орталықтарын салу, белгілерді, репердерді орнату
  • Ұзындықтардың, бұрыштардың және биіктіктердің далалық өлшеулері
  • Математикалық есептер
  • Нәтижелерді құжаттау
... жалғасы
