3 Геодезиялық желі.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

У1 5B071100 КЖ. 000 025 ТЖ

Орындаған

Саулебеков Д. Ж

Жетекші

Аубакирова С. М

Н. Бақылау

Бекіткен

Триангуляция туралы жалпы түсінік алу.

Белгі

Парақтар

Семей қаласының Шәкәрім атындағы МУ

ГК-807

К Ж

3. 1 Геодезиялық желілер туралы жалпы ақпарат.

Геодезиялық желілер геодезиялық өлшемдерді жүргізу жолымен жергілікті жердің картасында белгіленген белгілі бір нүктелерді білдіреді. Олар жеке жер иеліктерінің шекарасын анықтау кезінде тірек нүктелер ретінде қызмет етеді. Бұдан басқа, олар ғылыми-іздестіру мақсаттарына, жекелеген шаруашылық объектілерін жобалаудың мақсаттарына қызмет етеді. Тағайындалуына байланысты геодезиялық желілердің жоспарлы немесе биік түрлері бөлінеді.

Геодезиялық желілердің негізгі міндеті жергілікті жерде тірек нүктелерінің орналасу орнын белгіленген дәлдікпен анықтау болып табылады. Мұндай нүктелер геодезиялық пункттер деп аталады.

Картадағы кәдімгі нүктелерден айырмашылығы геодезиялық пункттер қатаң анықталған орталығы бар тұтас алаң болып табылады. Бұл орталық бірнеше сабақтас желілердің өзара байланысы қызмет етеді. Негізгі бөлік-орталықтың маркері болып табылады, ол қандай да бір Геодезиялық жұмыстарды жүргізу кезінде жөнелту нүктесі болып табылады.

Мұндай бірнеше пункттерден тұратын жүйені жоспарлы желі деп атайды. Желі құрудың негізгі талабы кем дегенде екі өлшенген элементпен анықталған олардың өзара байланысы болып табылады. Өлшеу мақсатында пункттер арасындағы қашықтық, сондай-ақ бұрыштар пайдаланылады.

Тірек нүктелерінің жүйелерін талдаудың ыңғайлылығы үшін оларды қарапайым геометриялық фигуралар түрінде құрайды. Сондықтан әрбір өлшенген көрсеткіш осы фигураның жағын білдіреді, онсыз желі толық емес деп есептеледі. Фигураның шыңдары геодезиялық пункттер деп танылады.

3. 2 Геодезиялық желілерді құру әдістері

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

У1 5B071100 КЖ. 000 025 ТЖ

Негізінен келесі құру әдістері ерекшеленеді:

Триангуляция.
Полигонометрия.
Трилатерация.

Триангуляция әдісінің мәні өзара ең болмағанда бір аралас жағы бар өзара байланысты үшбұрышты фигуралар түрінде жүйені құрудан тұрады. Бұл ретте геодезиялық пункттер арасындағы қашықтықты анықтау үшін екі және одан да көп геодезиялық пункттердің өзара орналасуында бұрыштық мәндер пайдаланылады.

Триангуляция әдісінің негізі синус теоремасы болып табылады. Осы теореманың арқасында екі нүкте және олардың арасындағы қашықтық, мамандар жердің шексіз үлкен ауданын өлшей алады.

Полигонометрия-екі нүкте мен олардың арасындағы бұрыш арасындағы қашықтықты өлшеу жүйесі. Бұл ретте соңғы фигура ашық және аяқталған көпбұрыш түрінде ұсынылуы мүмкін. Бұл геодезиялық пункттерді таңдауға және олардың арасындағы бұрышқа байланысты болады. Бұл әдіс жердің шектеулі ауданын өлшеуге мүмкіндік береді.

Трилатерация триангуляция әдісінің туындысы болып табылады және түзілетін үшбұрыштардың барлық жағы бойынша геодезиялық жоспарлау анықтамасы болып табылады. Бұл ретте мамандар түрлі әдістерді біріктіре алады.

Биіктік геодезиялық желілер

Мұндай тірек пункттері жер бетінің жекелеген пункттерінің биіктігін өлшеу жұмыстарын жүргізу үшін жоғары дәлдікпен құрылады. Ресейдегі мұндай жүйені құрудың негізі ретінде геодезия Балтық жүйесін алады.

Бұл жүйе теңіз бетінің абсолютті нөлдік мәнін анықтайды. Бұл Балтық теңізіндегі шығанақтардың бірі арқылы көпірде орналасқан арнайы қондырғының арқасында жасалады.

Балтық теңізі кездейсоқ таңдалған жоқ. Мұнда теңіз беті салыстырмалы тұрақтылығымен ерекшеленеді.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

У1 5B071100 КЖ. 000 025 ТЖ

Балтық теңізі сияқты өлшемдер әлемдік мұхитқа шығатын барлық елдерде жүргізіледі. Әдетте теңіз деңгейін анықтау бірнеше тұрақты және уақытша қондырғылардың көрсеткіштерінің қатынасында жүргізіледі.

Деректерді теңіз деңгейінен құрлықтық құрлыққа бүкіл жер бойынша аудару үшін теңіз деңгейін өлшеу пункттерінің көрсеткіштеріне қатысты дәлдікті сақтауға арналған реперлер белгіленеді. Реперлердің жағдайы уақыт өте келе теңіз деңгейінің өзгеруіне байланысты өзгереді, сондықтан бүкіл ел бойынша жекелеген объектілердің биіктігін есептеудің бірыңғай жүйесі қамтамасыз етіледі.

3. 3 Мемлекеттің геодезиялық желісі

Геодезиялық пункттердің мемлекеттік жүйесі бүкіл ел бойынша анықталған осындай нүктелердің барлық жиынтығы деп танылады. Мұндай жоспарлау елдің әр түрлі бөліктерінде, әсіресе өзара аралас өлшемдерде алшақтықты жою үшін құрылады.

Мұндай жоспарды құру күрделі, қымбат жұмыс болып табылады, оған арнайы уәкілетті мемлекеттік қызмет жауапты. Осы себепті құрылған геодезиялық желілерді жеке жүйелер мен тірек нүктелерінің өзгеруі мен орнатылуына қарамастан сақтауға тырысады. Осы себепті, жеке жердің және бүкіл Ресейдің геодезиялық деректері арасындағы айырмашылықты жиі анықтауға болады.

Өзінің мақсаты бойынша мемлекеттің геодезиялық желісі сегменттерге бөлінуі мүмкін:

жоспарлы;
биіктік.

Мұндай желілерді құру бойынша жұмыстардың көпшілігі Кеңес одағы жанында аяқталды. Қазіргі кезде мамандар жұмыс жүргізу кезінде жіберілген қателіктерді толықтырып, түзетуге тырысады.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

У1 5B071100 КЖ. 000 025 ТЖ

Қойылтылған геодезиялық желі

Жүйенің үлкен мөлшері негізінде құрылған желілер қоюландырылған деп аталады. Негізінен олар шектеулі және шағын аумақтар, жекелеген елді мекендер, әкімшілік бірліктер үшін құрылады.

Мұндай жүйелерді құру кезінде жоғары тәртіптің жоспарлауымен анықталған тірек нүктелері пайдаланылады. Мұндай тірек нүктелері басқалармен толықтырылады және геодезиялық жүйенің аумағы бойынша неғұрлым қысқартылған фигуралары құрылады.

Мұндай желілердің мақсаты межелік жұмыстарды жүргізу, құрылыс жұмыстарын жоспарлау және т. б. кезінде елді мекен шеңберінде ұсақ жер учаскелерінің шекараларын, жекелеген иеліктерді неғұрлым дәл анықтау үшін тірек нүктелерін құру болып табылады.

Жалпы мемлекеттік жүйе сияқты қоюлатылған желі немесе оны жергілікті деп те атайды, биіктік және жоспарлы болып бөлінеді.

Мысалы, жергілікті маңызы бар тірек нүктелерінің биіктік жүйелері жергілікті маңызы бар жекелеген объектілер үшін өлшеу жұмыстарын жүргізу үшін мемлекеттік реперлердің көрсеткіштері жеткіліксіз болған кезде құрылады.

Түсіру желілері

Түсірілім желілері-бұл жергілікті жердің топографиялық түсірілімін жасау үшін жасалған қойылтылған желілер. Мұндай желілер бірнеше деңгейлерде жасалуы мүмкін, олар біреуі үшін негіз болып табылады. Бірақ түсіру жүйесіндегі геодезиялық пункттерді қоюландыру желілеріне қарағанда әлдеқайда көп.

Осылайша, осындай жоспарлаудағы триангуляцияның бір фигурасына тірек нүктелері қоюландыру желісіне қарағанда он есе көп келеді. Мұндай жүйелердің дәлдігі әлдеқайда жоғары.

Мұндай желіні құру барысында есептеу формулалары аз пайдаланылады, ал жергілікті жерді тікелей механикалық өлшеуге көп көңіл бөлінеді. Осылайша, бұрыштар теодолитпен өлшенеді, ал тірек нүктелері арасындағы қашықтықтар қарапайым адым өлшеуішпен немесе қарапайым рулеткамен өлшенеді.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

У1 5B071100 КЖ. 000 025 ТЖ

Дегенмен, геодезиялық картада көрсетілетін соңғы нәтиже таңдалған өлшеу әдісі түрінде болады. Практикалық әдіспен алынған деректер математикалық және геометриялық формулалар бойынша тексеріледі, ал алынған нәтижелер бір-біріне 100% дәлдікпен сәйкес келуі тиіс.

Мұндай желіні құру кезінде келесі әдістер қолданылады:

Теодолитті жүріс әдісі.
Микротриангуляция.

Теодолитті жүріс әдісі, айтылғандай, өзара анықталған екі тірек нүктесінің бұрыштық арақатынасын анықтау жолымен жүргізіледі.

Микротриангуляция кезінде әрбір тірек нүктесі қаңқамен немесе таяқпен белгіленеді және олардың арасындағы қашықтықты өлшеу жүргізіледі.

Геодезиялық желілерді құру құралдары

Құрал-саймандар

Бұрын тірек нүктелерінің жүйесін құру және өлшеу жұмыстарын жүргізу үшін дәнекерленген сымдар пайдаланылды. Оптикалық өлшеу және өлшеу мүмкіндігі пайда болған кезде радиотолқындардың көмегімен мамандардың жұмысы едәуір жеңілдетілді, ал олардың өнімділігі мен дәлдігі бірнеше есе өсті.

Бүгінгі күні келесі құралдар қолданылады:

теодолиттер;
нивелирлер;
Кипригель.

Осы аспаптардың әрқайсысында дәлдік класы бар көптеген модельдер бар. Жабдықты таңдау жұмыс тобының дәлдігі мен мүмкіндіктеріне байланысты.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

У1 5B071100 КЖ. 000 025 ТЖ

Осылайша, геодезиялық желілер жер өлшеу жұмыстары үшін үлкен маңызға ие. Сонымен қатар, мұндай жұмыстар күрделі болып табылады және талап арнайы білім мен жабдықтар.

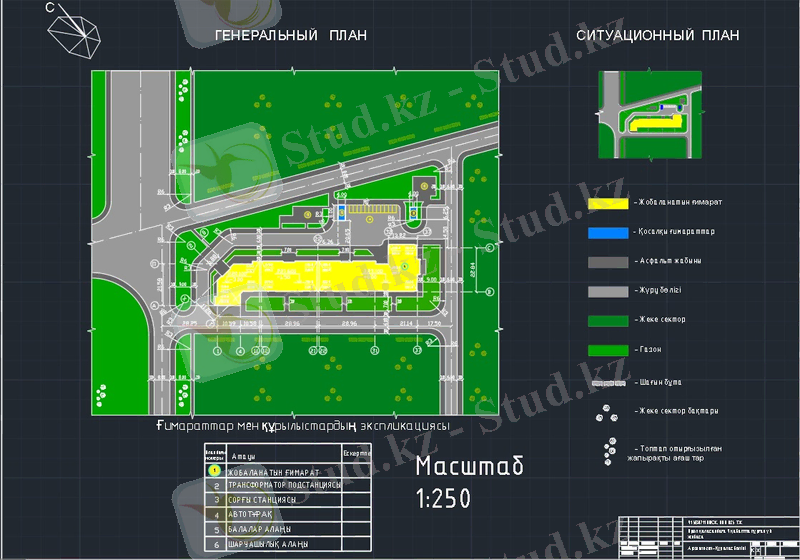

3. 4 Генплан.

Менің алынған генпланым ол Ресейдегі Орел қаласындағы 9 қабаттық тұрғын уй.

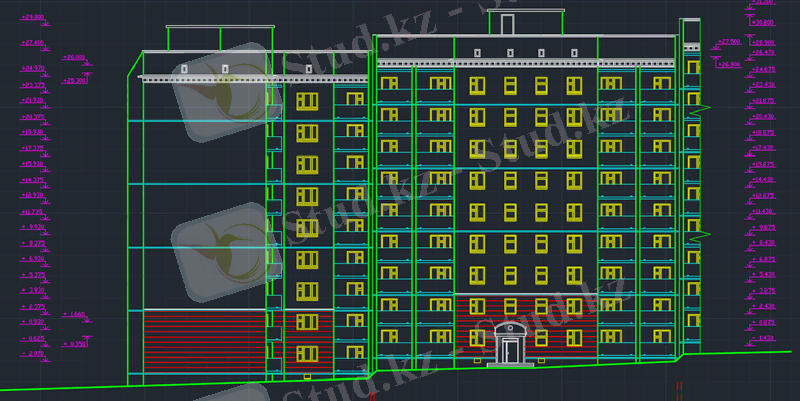

Сур. 3. 1 Тұрғын үй фасады.

Генпланның мәні неде

Ресей Үкіметінің 2008 жылғы 16 ақпандағы № 87 қаулысында бұл жерді жоспарлау, учаскеде құрылыс салу, сондай-ақ құрылыс кезінде жергілікті жерде жүргізілетін кез келген жұмыстарды қамтитын құжат делінген. Құжат болашақ объектінің сызбасын топографиялық (фотографиялық) негізде масштабта салу жолымен дайындалады 1:2000, 1:500, 1:200. Бас жоспар жеке ғимаратқа да, шағын ауданға да жасалуы мүмкін. Әзірленетін жоспар сызбаларының бекітілген жиынтығы:

Жұмыс эскиздері туралы жалпы ақпарат.
Учаскенің көлемі бар кадастрлық жоспар.
Рельеф схемасы.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

У1 5B071100 КЖ. 000 025 ТЖ

Топырақ қабатымен қимадағы сызба.
Инженерлік коммуникациялардың сызбалары - су құбыры, газ магистралі, үйді, кәріз жүйесін және т. б. қосу Электр схемалары.
Үй жанындағы учаскені абаттандыру бойынша құжаттама.
Сыртқа шығарылатын фрагменттер - көршілес объектілер, жүретін бөлігі және қасында орналасқан басқа да құрылыстар.

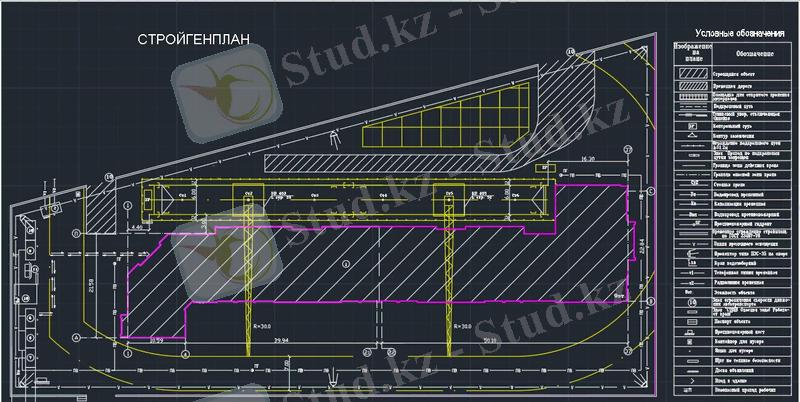

Учаскенің көлемімен бүкіл строительный генпланы келесі суреттерде көрсетілген.
