  1. Геодезиялық тор

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

6

У1 5B071100 КЖ. 000 025 ТЖ

Орындаған

Саулебеков Д. Ж

Жетекші

Шәкерова Қ. Б.

Н. Бақылау

Бекіткен

Геодезиялық тор

Белгі

Парақтар

31

Семей қаласының Шәкәрім атындағы МУ

ГК-807

К Ж

  1. Геодезиялық тор туралы жалпы түсінік


Сур. 1. 2

Геодезиялық тор - Жер бетіндегі координаттары белгілі центрі арнайы белгілермен бекітілген геодезиялық пункттердің ( нүктелердің ) жиынтығы. Геодезиялық тор пункттерінің координаттары астрономиялық немесе геодезиялық әдіспен анықталады. Осылай анықталған пункттердің жиынтығын геодезиялық тіректік тор деп атайды. Олар жиілету немесе толықтыру торларының негізі болып табылады. Пункттердің абсолюттік биіктіктерін геодезиялық биіктіктерді теңіз деңгейі бетіне қатысты анықтайды. Геодезиялық тор пункттерінің пландық координаттары триангуляция, трилатерация және полигонометрия әдістерімен анықталса, биіктіктік жағдайы - геометриялық, тригонометриялық нивелирлеу әдістерімен анықталады. Геодезиялық тор топографиялық түсірімдер, карталар жасау, сондай-ақ барлау, құрылыс салу жұмыстарының жергілікті жердегі дәлдік есептеулеріне байланысты пландық және биіктік негіз ретінде қолданылады.

Геодезиялық желілер бөлінеді:

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

7

У1 5B071100 КЖ. 000 025 ТЖ

* анықталатын координаталардың түрі бойынша-жоспарлы және биіктік;

* құру түрі бойынша-триангуляция, полигонометрия, трилатерация және олардың үйлесімі;

* мақсаты бойынша-Мемлекеттік, қоюландыру желілері және түсіру негіздемесінің желілері, арнайы мақсаттағы желілер.

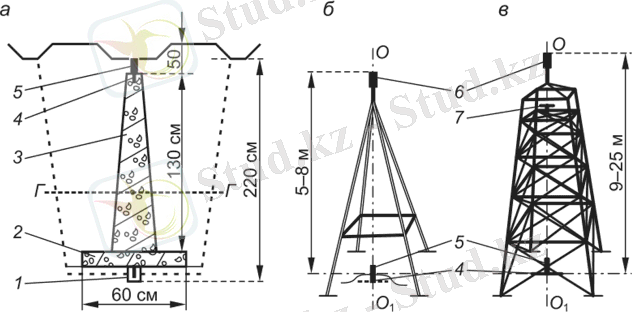

Сур. 1. 3

Геодезиялық пункттер:

а-жер асты орталығы; б-пирамида; в-сигнал; 1 - төменгі орталық; 2 - плита; 3 - жоғарғы орталықтың пилоны; 4 - жоғарғы орталық; 5 - тану бағанасы; 6 - визирлік цилиндр; 7 - үстел; ГГ - топырақтың қату шекарасы; 00-тік ось.

  1. Мемлекеттік геодезиялық желі

Елдің барлық аумағына жоспарлы координаттар мен биіктіктердің бірыңғай жүйесін тарату үшін құрылады. Бұл желі жергілікті жерде бекітілген геодезиялық пункттерден тұрады (сурет. 1. 10, а) . Геодезиялық пункттің координаталарын тасымалдаушы 4 жоғарғы орталықтың металл пластинасындағы белгі болып табылады, ол пункттің пилон - жер асты орталығында салынған. Жоғарғы орталық төменгі орталықпен / қайталанады, ол қазаншұңқыр түбіне 2 тақтаның астында салынған. Төменгі орталықтың орналасу тереңдігі - 2 м кем емес.

Салғаннан кейін Орталық қазылады және тану бағанын орнатады. Ортасының үстінде металл пирамида салынады (сурет. 1. 10, б) немесе жоғары сигнал (сурет. 1. 10, в) егер олар бұрыштар мен қашықтықтарды өлшеу кезінде қашықтағы пункттер арасында өзара оптикалық көрінуді ашу үшін қажет болса.

Мемлекеттік геодезиялық желілер пункттерінің жоспарлы координаттары бұрын триангуляцияның және полигонометрияның геометриялық әдістерімен, кейбір жағдайларда трилатерация әдісімен анықталды. Қазіргі уақытта қолданыстағы геодезиялық пункттердің координаттары нақтыланады, ал жаңа пункттердің координаттары спутниктік геодезиялық аспаптардың көмегімен анықталады. Сондай-ақ триангуляция және полигонометрия әдістері және олардың комбинациялары қолданылады. а) 1, 2, 3, 4 кластың пландық жүйелер, олар өзара бұрыштық және ұзындық өлшеулер дәлдігімен, жүйе қабырғаларының ұзындықтарымен ерекшеленеді. Пландық жүйелер триангуляция, триатерация, полигонометрия әдістерімен кұрылады.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

8

У1 5B071100 КЖ. 000 025 ТЖ

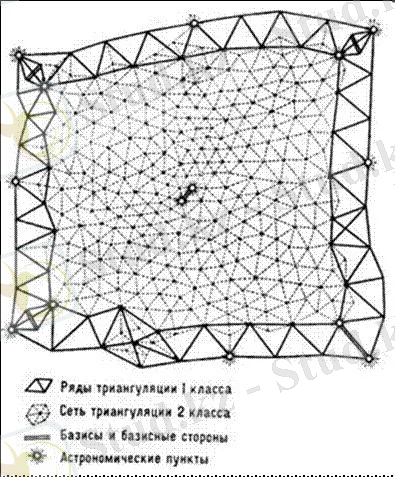

Мемлекеттік геодезиялық желілерді құрудың геометриялық әдістері туралы түсінік. Триангуляция әдісі желі пунктерімен құрылған барлық үшбұрышты фигуралардың шыңдарында көлденең бұрыштарды өлшейді, ал базистік деп аталатын жақтардың ұзындығын тек бірнеше үшбұрышта өлшейді (базистер Ь және Ь2-сурет. 1. 11, а) . Қалған жақтардың ұзындығын тригонометриялық формулалар бойынша есептейді, жақтардың дирекциялық бұрыштарын табады және пункттердің координаттарын анықтайды.


Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

9

У1 5B071100 КЖ. 000 025 ТЖ

Сур. 1. 4

Жоспарлы геодезиялық желілердің схемалары: a - триангуляция (Т) және полигонометрия (П) ; 6 - жерсеріктік желілер; Д - триангуляция пункттері; ? - полигонометрия пункттері; О-теодолиттік жүріс пункттері; ? ф-спутниктік геодезиялық желілердің тірек пункттері; Б], Бт-спутниктік позициялаудың базалық пункттері; ф-анықталатын спутниктік пункттер.

Трилатерация - үшбұрышты фигуралар түріндегі геодезиялық желілерді құру әдісі, оларда тек олардың жақтары (геодезиялық пункттер орталықтары арасындағы қашықтық) өлшенеді, ал Тараптар арасындағы бұрыштарды үшбұрыштардың шешімімен есептейді.

Полигонометрия әдісі шыңдары геодезиялық пункттермен бекітілген, жолдар деп аталатын сынған сызықтардан тұратын геодезиялық желіні құруға негізделген. (суретті қараңыз) . 1. 11, а) . Жүріс жақтарының d ұзындығы және олардың арасындағы Р көлденең бұрыштары өлшенеді. Полигонометриялық жүрістер триангуляция тармақтарына тіреледі, оларға қатысты жүріс пункттерінің жоспарлы координаттары есептеледі, ал олардың биіктік координаттары нивелирлеумен анықталады.

1. 3 Мемлекеттік геодезиялық желілер пункттері

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

10

У1 5B071100 КЖ. 000 025 ТЖ

1-ші және 2-ші класты мемлекет аумағында кез келген мақсаттағы геодезиялық желілерді дамыту үшін бастапқы болып табылады. 1-ші және 2-ші класстағы желілер ішіндегі бастапқы геодезиялық пункттердің тығыздығын арттыру үшін 3 - ші және 4-ші класстағы триангуляция және полиго-номметрия желілерін дамыту орындалады (тараптардың ұзындығы 2-8 км) . Көршілес пункттер арасындағы қашықтықтың қателігі 5-15 см (салыстырмалы түрде 1 : 300 000 - нан 1 : 25 000-ға дейін) құрады.

1, 2, 3 және 4-сыныптағы триангуляция бұрыштарын өлшеу дәлдігі 0, 7"; 1"; 1, 5" және 2" орташа квадраттық қателіктермен сипатталады, ал әлсіз жерде (базистен алыста) жақтардың ұзындығын анықтаудың орташа квадраттық салыстырмалы қателіктері - салыстырмалы қателіктермен сипатталады. 1/200 000; 1/150 000; 1/120 000; 1/25 000.

1, 2, 3 және 4-сыныптағы мемлекеттік полигонометриялық желілерде көлденең бұрыштар орташа квадрат қателіктерімен 0, 4"; 1"; 1, 5" және 2", жақтардың ұзындығы - салыстырмалы орташа квадрат қателіктерімен 1/300 000; 1/250 000; 1/150 000 және 1/25 000 өлшенген.

1. 4 Мемлекеттік нивелирлік желілер

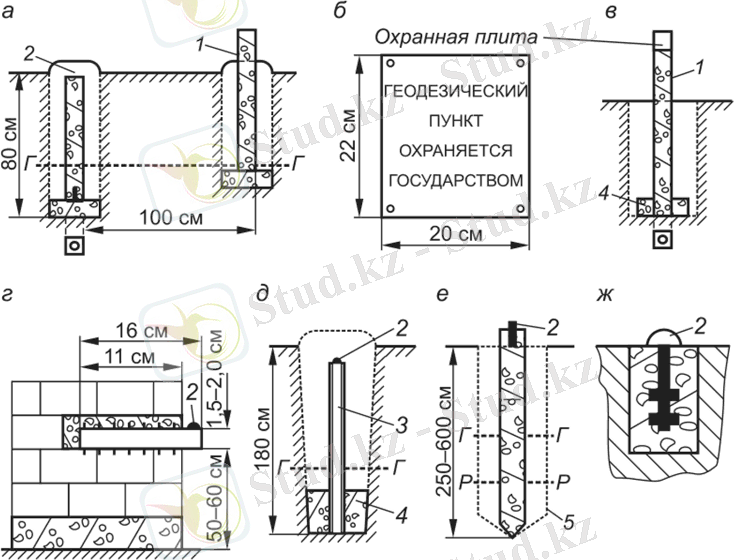

1, 2, 3 және 4-сынып оқушылары жергілікті жерлерде тұрақты репер белгілерімен бекітілген (сурет. 1. 12) немесе топыраққа (топырақ реперлері) немесе күрделі ғимараттар мен құрылыстардың қабырғаларына (қабырға реперлері) салынатын ғимараттар мен құрылыстардың (қабырға реперлері) . Бұрын репердің биіктік координаты (белгісі) нивелирлеудің (асуларды өлшеу) жер үсті тәсілдерімен ғана анықталған, олар дәлдігі бойынша I, II, III және IV сыныптарды нивелирлеуге бөлінеді. Тура және кері бағыттардағы нивелирлеу қателіктері, яғни екі жүріспен нивелирлеу тиісінше 0, 5; 2 шамаларымен сипатталады; Нивелирлік жүрістің 1 км-де 4 және 8 мм-ге тең, рұқсат етілген артық таңғыштары нивелирлеу класына сәйкес мынадай шамалармен анықталады:Және осы арнайы геодезиялық тораптар басқа тораптар секілді өз бастауын яғни негізгі өлшеу бастауын мемлекеттік геодезиялық тораптарынан бастау алады, яғни осы құрылыс аумағына жақын орналасқан мемлекеттік тораптармен байланыстыру негізінде орындалады.

Өзг.

Парақ

Құжат №

Қолы

Күні

Парақ

11

У1 5B071100 КЖ. 000 025 ТЖ


мұнда L - жүріс ұзындығы, км.


Сур. 1. 5

... жалғасы
