3 Карта жасау үшін қолданылатын техникалық құралдар

3. 1 Латвия мемлекетінің Мицкунай ауданының топографиялық картасының бейнесін жасау

Карталардың түпнұсқаларын жасау үшін қолданылатын техникалық құралдар өндіріс процестерін қамтамасыз етуге арналған. Олардың болуы, құрамы түпнұсқа карталарды жасау әдістемесі мен технологиясын таңдауға әсер етеді. Картографиялық өндірісте қолданылатын барлық техникалық құралдарды қазіргі кездегі және перспективалық болып бөлінуі мүмкін, тек автоматизация негізінде, олар іске асыру сатысында. Бұл құралдарға қысқаша шолу.

Картографиялық өндірісте қолданылатын техникалық құралдарға әдетте фототехникалық жабдықтар, механикалық координографтар, жобалау құрылғылары, қарапайым сурет және гравюра құралдары, арнайы сызғыштар және т. б. жатады.

Карталар жасау кезінде пайдаланылатын фототехникалық құралдарға фотографиялық репродукциялар мен фотографиялық типтерлер кіреді. Біріншілері карталарды жариялауға дайындау туралы әдебиеттерде егжей-тегжейлі сипатталған. Сондықтан біз картографиялық инсталляцияны орнататын тек бір фотосуретті қарастырамыз.

Картографиялық өндірісте атаулардың қолтаңбаларын фотопесетизациялау үшін FN-2 тұрмыстық фототүсіретін құрылғы қолданылады (3. 1. 1-сурет), ол жылжымалы платформада орнатылған F камерадан және С экранлы E орнатылған, сәулелендіру құралдарымен және орындықтармен бекітілген - бекіткіш құрылғы. хат. Орнату құрамына кассалық

машиналар мен теру жиынтығы кіреді [7] .

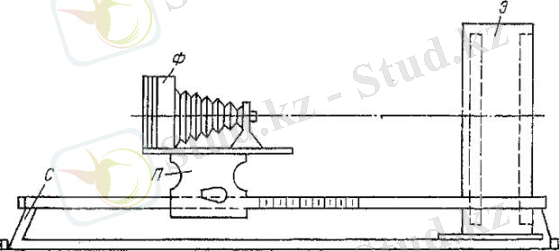

3. 1. 1- ФН-2 фотомасинін орнатудың схемалық диаграммасы

Фото композиция машинасы - бұл фотоқұрастыруға арналған құрылғы. Әрі қарай офсетті өндіріс үшін де, икемді машиналар үшін де формалар шығаруға арналған түсті бөлінген мөлдір үлдірлерді немесе негативтерді (мөлдір негізде) көрсетуге арналған.

3. 1. 2-сурет. Фототеру машинасы

Фотопресстеу машиналарында пленканы экспозициялау әдетте лазер сәулесімен жүзеге асырылады. Қазіргі уақытта фотопетекторларды CTP құрылғылары дерлік басып шығарады, бұл фотопленкаға шығарудың аралық кезеңінсіз тікелей басып шығарылған нысандарды алуға мүмкіндік береді.

Сурет салу материалының түріне байланысты (лазерге қатысты жылжитын) фотопесептациялық машиналардың үш негізгі тобы бар:

Фильм бір жазықтықта қозғалады, лазер сәулесі жазықтықтың перпендикуляр пленкасында көп қырлы призманы қолдана отырып қозғалады.

Сыртқы барабанмен. Фильм барабанның сыртқы бетіне бекітілген, ол айналады. Экспозиция барабанның осіне параллель қозғалатын лазерлік диодтардың матрицасымен жүзеге асырылады.

Ішкі барабанмен. Фильм барабанның ішкі бетіне бекітілген. Лазер сәулесі барабанның осі бойымен жүреді және айналмалы айна арқылы пленкаға бағытталады.

Мәтін мен растерленген суреттердің жасырын фотографиялық бейнесін алу үшін «компьютер-филм» технологиясын қолдана отырып, фотопродукциялау машиналары (ФНА) қолданылады. Қазіргі заманғы ФНҚ-да кескінді қалыптастыру үшін фотографиялық материалдың жазықтығына кішкене нүктеге бағытталған жарық сәулесімен сканерлеу принципі қолданылады.

Сканерлеудің қағидаты - белгілі бір қадаммен орналасқан тік немесе көлденең сызықтар бойымен біртіндеп қозғалатын жарық нүктесі кескінді жазу керек фотографиялық материалдың бүкіл бетін біртіндеп айналып өтеді. Бұл жағдайда жарық сигналының интенсивтілігін «иә - жоқ» қағидасына сәйкес модуляциялау нәтижесінде фотографиялық материал шығарылады және сол арқылы қара-ақ сегменттер мен нүктелердің жасырын фотосуреті жазылады. Осы элементтерден біртіндеп шрифт таңбаларының толық бейнесі, сызық және растрланған жартылай реңктер суреттері және басқа графикалық элементтер қалыптасады.

Жарық көзі ретінде қазіргі кезде фотопесетерлердің көпшілігі лазерді пайдаланады.

Сәулеленудің монохроматикасы және оның аз алшақтығы оптикалық жүйені лазер сәулесін сәуленің толқын ұзындығымен салыстырылатын өлшемге бағыттауға мүмкіндік береді. Сонымен қатар, толқын ұзындығы неғұрлым қысқа болса, соғұрлым аз нүктені алуға болады. Пайдаланылатын лазердің түріне және оптикалық жүйенің дизайнына байланысты машиналардың әртүрлі фотографиялық түрлерінде сканерлейтін жарық нүктесінің өлшемдері 5, 2-ден 30 мкм-ге дейін болады.

Радиацияның жоғары қарқындылығы кескінді жоғары жылдамдықта жазуға мүмкіндік береді. Бұл оның пайда болғаннан кейін алынған пленкадағы кескіннің оптикалық тығыздығы экспозицияға байланысты болатындығына байланысты. Лазер сәулесінің жоғары қарқындылығы фотографиялық материалдарды сканерлеу орнында едәуір жарықтандырады, сол кезде қажетті экспозицияны өте қысқа экспозиция уақытында алуға болады. Фотографиялық материалды ашуға аз уақыт кетсе, жарық нүктесі жылдамырақ фотографиялық материалдың айналасында қозғалуы мүмкін және сәйкесінше сурет тез жазылады. Лазер сәулесін тез және оңай басқару мүмкіндігі жоғары жазу жылдамдығын қамтамасыз етеді.

Фотокомпьютердегі басылым беттерінің сипаттамалары басылымды дайындаудың компьютерлік желісінен шыққан. Бұл деректер стандартты форматтағы (қазіргі кезде Adobe PostScript стандартты бетті сипаттау тілі) ішкі FNA форматына (нүктелік кескін деп аталады) өзгертіледі. Бұл процесс растеризация деп аталады. Содан кейін ФНҚ ішкі пішімді қолдана отырып, лазер сәулесімен фотосезімтал фотосабақтың жарықтандырылуын (экспозициясын) шығарады. Алынған фотографиялық материалдар арнайы өңдеуші машинада жасалып, бекітіледі. Осыдан кейін алынған фотоформалар басып шығару тақталарын жасау үшін қолданылады.

3. 2 Литва қаласының физика-географиялық жағдайы

Литва - тәуелсіз егемен мемлекет, Балтық теңізі жағалауының әдемі құмды жағажайлары, таза ауасы, әсем ландшафттары, тарихи және сәулет ескерткіштері мол елдерінің бірі. Паланга теңіз жағалауы, қорғалған курондық спит, Друскининкай немесе Бирстонастағы танымал шипажайлар және тағы басқа таңғажайып орындар жақсы демалғысы келетіндердің бәріне қызықты болады.

Литва Республикасы Шығыс Еуропа жазығының батыс шетінде орналасқан. Швеция мен Данияға ең қысқа жол Балтық теңізінің бойымен өтеді. Елдің солтүстігінде көрші Латвиямен ең ұзын құрлық шекарасы орналасқан. Шығыста және оңтүстік-шығыста Беларусь, оңтүстігінде - Польша, оңтүстік-батысында - Ресейдің Калининград облысы шектеседі. Литваның астанасы - Вильнюс. Басқа ірі қалалар: Каунас, Клайпеда, Шауляй, Паневежис. Мемлекеттің аумағы 65, 300 км2, халқы 3, 6 млн. Бұл жерде литвалықтардан басқа, орыстар, поляктар, белорустар және украиндар тұрады.

Негізгі өзен - Неман. Литвадағы климат Атлант мұхитының ылғалды ауа-райына байланысты қалыпты ендікке тән. Батыстан шығысқа қарай теңізден континентальға ауысады. Қаңтардың орташа температурасы -8 ° C, шілдеде + 17 ° C.

Ең маңызды табиғи ресурстардың бірі - кәріптас, сонымен қатар шымтезек пен құрылыс материалдарының қоры бар. Ел аумағының 25% аралас қарағай жапырақты ормандармен, 17% шалғындар мен жайылымдармен, 7% батпақтармен өтеді. Табиғат қорғалады, қорықтар мен ұлттық парктер құрылды. Литва жерінде сулар мол, елде тығыз өзендер мен көлдер бар.

Литваның негізгі туристік орталықтары - тарихи және сәулет ескерткіштеріне бай Вильнюс. Литвада туризмнің дамуына түрлі ландшафттар мен олардың тартымдылығы, керемет ұлттық саябақтар ықпал етеді. Литвада көптеген туристік маршруттар ұйымдастырылған, олар көрнекті жерлерімен ғана емес, Литваның ежелгі қалаларын аралап қана қоймай, сонымен қатар Балтық жағалауында, өзендер мен көлдерде демалуды, жайлы санаторийлерде сапалы емдеуді қамтиды.

Вильнюс (бұрынғы Вильна, Вильна) - Литвадағы ең ірі қала және оның астанасы (бұл рөлде алғаш рет 1323 жылы айтылған) . Қазіргі уақытта Вильнюс қаласындағы ескі қала - Еуропадағы ең үлкен және елдің басты көрнекті жері. 1994 жылдан бастап Вильнюс ЮНЕСКО-ның Бүкіләлемдік мұра тізіміне енгізілді.

Халқы

Литва халқы 1996 жылы 3, 72 миллион адамға бағаланды. Этникалық литвалықтар халықтың 80% құрайды, орыстар - 9%, поляктар - 7%. Басқа ұлттық азшылықтарға белорустар, украиндар, еврейлер, латыштар және сығандар кіреді.

Географиялық орны

Ресми атауы - Литва Республикасы (lit. Lietuvos Republic) - Еуропадағы мемлекет, Балтық теңізінің шығыс жағалауында орналасқан мемлекет. Солтүстікте ол Латвиямен, шығыста - Беларусьпен, оңтүстік-батысында Польша мен Ресейдің Калининград облысымен шектеседі. Ол 65, 200 км² аумақты алып жатыр (ХВҚ мәліметтері бойынша әлемде 123 орын) . Литва стратегиялық тұрғыдан тиімді жерде орналасқан және дамыған инфрақұрылымы бар, ол Еуропалық Одақ пен Тәуелсіз Мемлекеттер Одағы елдерінің арасындағы қарқынды байланыстарды қамтамасыз етеді. Төрт халықаралық әуежай, мұзсыз теңіз порты және екі халықаралық көлік маршруттары (солтүстік - оңтүстік бағыт және Скандинавияны Орталық

Еуропамен байланыстыратын теміржол, сонымен қатар шығыс базарларын Еуропаның қалған бөлігімен байланыстыратын шығыс-батыс бағыты) Литваны маңызды етті халықаралық тасымалдау орталығы.

Литваның климаты Балтық теңізіне жақын орналасуымен анықталады. Климаты жұмсақ, қыста температура әдетте минус - 10 ⁰ С-тан төмендемейді. Алайда, жоғары ылғалдылықтың әсерінен Еуразияның ішкі аймақтарының тұрғындары үшін қыста төзімділік қиын. Жаз ыстық емес, шілдедегі орташа температура + 18 ⁰ С. Жауын жылына орта есеппен 600-680 мм түседі, бұл Шығыс Еуропа жазығының орташа деңгейінен шамамен 50% жоғары.

Қыс желтоқсаннан ақпанға дейін созылады, қар үш айдан аспайды. Жазғы температура әдетте мамырдың екінші жартысында орнатылады және тамыз айының соңына дейін созылады. Көктем мен күз ұзақ жауын-шашынмен сипатталады[8] .

Рельеф

Литваның рельефі мұздықтардан пайда болған жер бедерінің көпшілігін ойпатты жазықтар мен қыратты шоқылардың ауысуымен сипаттайды.

Батыс Литвада, Балтық теңізінің жағалауында, теңіз жағалауындағы тар жолақ теңіз жағасына қарай созылып жатыр, ені 15-20 км және биіктігі 50 м-ге дейін, теңізге жақын нәзік шоқылар мен төбелер бар. Немунас өзенінің төменгі ағысында (Неман) Төменгі Неман ойпатының батпақты атырауы бар.

Шығыста Приморск ойпаты Жаматай тауларына өтеді, оның ең биік нүктесі Мядвегалис тауы (234 м) . Литваның орталық бөлігінде солтүстік-шығыстан оңтүстік-батысқа қарай кең жазық жатыр, төменгі морена және көл-мұздық шөгінділерінен тұрады, орта литвалық ойпаты 100 км-ге дейін, орташа биіктігі 80-90 м.

Шығысында және оңтүстігінде Балтық жотасы Литва территориясынан өтеді, ол үш биіктікке бөлінеді: солтүстік-шығыста орналасқан Аукштайт таулы, орталықта Джук таулы және оңтүстік-батыста Судув таулы. Бұл төбелер Валдай мұздығының мұздық түзілімдерінен тұратын эскверлер мен камстардың қатысуымен төбешік-морена ойпатымен сипатталады. Литваның солтүстік-шығысында Швен таулы таулы таулы морена ойпаты бар.

Балтық жотасының оңтүстік-шығысында оңтүстік-шығыс жазығы (орташа биіктігі 120 м) сандра және флювиогласиалды террасаның бедерімен, жиі кездесетін материктік төбелермен созылады.

3. 3 Өзен көлдері

Заманауи өзендердің арналары еріген мұзды сулармен жатыр. Олардың кейбіреулері бұрынғы мұздықтың бойымен ағып жатыр (Меркис, Вильнюс маңындағы Нярис учаскесі) . Өзендердің бір бөлігі оңтүстік-шығыстан мұздық суларымен ағып жатқан шұңқырлармен ағып өтеді (Меркис пен Жеймяны өзендерінің оң салалары) . Көршілес көлдерді жалғайтын арналар бойында Немуналар мен Нярис, сондай-ақ Дубис пен Ньяверицтің ортаңғы және төменгі ағысы орналасқан.

Литвадағы өзендер желісі тығыз. Орташа алғанда, 1 км аумаққа шамамен 1 км өзендер мен жасанды канал тоғандар. Жер беті суға төзімді саздақтан тұрады, өзен желісі тығыз, ал оңтүстік-шығыс жазықта жаңбыр топыраққа оңай сіңеді, бұл аз кездеседі.

Литва өзендерінің жылдық ағымы жылына 26 км құрайды. Немунаның жылдық қоры 21 км. Республика аумағында қордағы айырмашылық айтарлықтай байқалады. Литва өзендері судың орта есеппен үштен бірін жауын-шашын түрінде алады, ал Жаматай тауының батыс бөлігіндегі өзендер (Миния, Юра) - шамамен жартысы. Олар тек көктемде ғана емес, күзде де, қыста да қатты жаңбырдың салдарынан қыста жауады. Таяу Төменгі өзендер (Нивезис, Дубиса, Шиаупа) көктемгі су тасқынымен сипатталады. Олар көбінесе ұзақ күз және жазғы жаңбырдан кейін төгіледі. Шығыс Литваның өзендері (Джеймяна, Меркис) ағындардың ең аз ауытқуларымен сипатталады. Олардың ағындары жер асты сулары, ағынды көлдер, ормандармен реттеледі.

Литва өзендерінде сулар жоғары емес. 155 өзен мен өзен бар, ағынының орташа жылдық жылдамдығы 1 м / с жоғары. Немуналардың сағасында (дельтада бұтақтарды шығарар алдында) орташа жылдық ағынның жылдамдығы 665 м / с құрайды, ал Няруналардың сағасында бұл шамамен 190 м / с.

Өзен бассейні.

Аумақтың 70% -ы Немунас бассейнін алып жатыр. Литваның солтүстік бөлігі Муши-Нямунелис, Вянта және басқа өзендер бассейндеріне кіреді. Судың бассейндері әсіресе таулар мен морена жоталарында ерекше (Миния мен Юра өзендерінің бассейндері арасында) . Кең батпақты су айдындары (Нивежис-Свентой өзендерінің сулары) басым болады.

Немунас - Литвадағы негізгі және ең ұзын өзен. Оның ұзындығы - 937 км. Литвалықтардың крест жорықтарымен күресінің тарихы Немунамен байланысты. Оның мылқау куәгерлері - қорған. Немуналардың жоғарғы жағалауындағы қамалдар мен олардың қирандылары. Литваның халық әндерінде Немунас «өзендердің атасы» деп аталады.

Немуналар Минск тауының оңтүстік беткейінде пайда болады. Жоғарғы жағында өзен сағасына дейін. Катра (Гродноға қарағанда біршама жоғары) Немуналар ұлтаралық кезеңде қалыптасқан ежелгі канал бойымен ағып келеді.

Ортаңғы бөлігінде ( Няристің аузына ) Немунас аңғардың түбіне терең кеседі (терең эрозия) . Өріс тереңдеп, кеңейген сайын, түбінде тастар пайда бола бастады. Олар арнаны жауып тастады, ал шектер пайда болды (рапидтер) . Төменгі ағысында Немунас батысқа қарайды. Мұнда оның арнасы неғұрлым кең (шамамен 500 м) . Ол Вилкиски жотасынан өтіп, Рамбинас тауында үлкен иіліп тұрады. Немунас дельтасының сағасынан шамамен 50 км басталады. Өзен Гилияға (сол жақта) және Руснеге (оң жақта) бөлінеді. Төменде Русне Скирвит және Атмата болып бөлінеді. Атматаның аузы немуналардың аузы болып саналады. Немунаның орташа көлбеуі километрге 20 см құрайды.

Нярис (Вилия) жоғарғы ағысында (Беларусь) Свячен және Ашмянск тауларын бөлетін ойпаттар бойымен ағып жатыр. Жеймянаның сағасынан оңтүстік-шығыс жазықтың бойымен ағып өтеді, Вильнюс маңында оның ені 90 м-ге жетеді. Дзук пен Ауктай төбелерінің арасында Нярис өзінің орта ағысында Немуналарға ұқсайды. Бұл сонымен қатар жылына 6 км су ағатын рапидтер өзені. Ауыздан алыс емес (Каунаста) оның ені 240 км жетеді. Няристің орташа көлбеуі километрге 32 см құрайды [9] .

Литвадағы өзендер орта есеппен үш айға қатады.

Литваның өзендері мен көлдері әрқашан су жолы ретінде пайдаланылды, дегенмен тек суын Балтық теңізіне жеткізетін Немуналар ғана тасымалдауға толықтай жарамды. Литва үлкен өзендер желісімен сипатталады, Литва өзендері Балтық теңізі бассейніне жатады. Литвада ұзындығы 100 шақырымнан асатын 21 өзен, жалпы ұзындығы 10 шақырымнан асатын 722 өзен бар. Литваның ең үлкен өзендері - Немуналар (937 км, оның 475 км Литвада), одан кейін Нярис (510 км, елден 234 км), Вента (346 км, елден 161 км) және Шашупе (олардан) . 298 км, оның ішінде республикада) .

Литвада 950 км² немесе Литва аумағының 1, 5% алып жатқан 6000-ға жуық көл бар. Көлдер біркелкі бөлінбейді; Олардың көпшілігі Польшаның шекарасынан оңтүстік-шығыстан
