Қабырғалы тақта жабындысын есептеу
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Пән: Құрылыс құрылымдарын есептеу негіздері
Мамандығы: - Ғимараттар мен үйлердi салу және пайдалану
КУРСТЫҚ ЖҰМЫС
Тақырыбы: Қабырғалы тақта жабындысын есептеу
Орындаған:
Қабылдаған: арнайы пән
Оқытушысы:
Ақтау 2020ж
Мазмұны
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
1 Есеп-құрастыру бөлімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
1.1Қабырғалы тақта жабындысының есептелуі.
Берілген мәлімдемелер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
2.1 Жабынды тақтасына жүктеменің есептеуі ... ... ... ... ... ... ... ... ... ... ... ... ... ..6
2.2 Сөрелер есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .7
2.3 Көлденең қабырғалар есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... 8
2.4 Бойлық тақталардың бағыттағы статикалық есебі ... ... ... ... ... ... ... .. ... ... 10
2.5 Бойлық қабырғалардың геометриялық мінездемелерін анықтау ... ... ... .12
2.6 Алдын ала кернеу және оның жоғалтуы ... ... ... ... ... ... ... ... ... ... ... ... ... ...13
2.7 Бойлық қабырғалардың қимадағы беріктігін тексеру ... ... ... ... ... ... ... ... 15
2.8 Бойлық күшке әсер ететін, тақтаға бойлық өске көлденең қиманың беріктігін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..1 6
2.9 Тақтаның нормалы ұзына бойы өсіде, дайындау кезеңдері, тасымалдауда және монтажда жарықшақтардың пайда болуын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 17
2.10 Көтергіш ілгіштердің диаметрін анықтау ... ... ... ... ... ... ... ... ... ... ... ... .17
3 Еңбекті қорғау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..1 8
3.1 Еңбек заңдылығының негізгі шарттары ... ... ... ... ... ... ... ... ... ... ... ... ... ..18
3.2 Еңбектi қорғау бойынша негiзгi шаралар ... ... ... ... ... ... ... ... ... ... ... ... ...19
3.2.1 Санитарлық-гигиеналық шаралар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 19
3.2.2 Техникалық шаралар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..20
3.2.3 Өртке қарсы iс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... 20
3.3 Техника қауiпсiздiгi ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 21
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..22
Қолданылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 23
Кіріспе
Еңбектi қорғау және құқық нормалары Қазақстан Республикасының Конституциясында бейнеленген. Еңбекті қорғау мен техника қауiпсiздiк төңiректерiнде әр түрлi ережелері, нормалары, нұсқаулар мен шарттары бар.
Техника қауiпсiздiгі бойынша нұсқауларда құрылымдарды құрастыруда, материалдардың орнын ауыстыру кезінде, жабдық аппараттарын жiберу және тоқтатудың қызмет көрсетуде қауiпсiз жұмыстың ережесi баяндалады. Өндiрiстiк санитарияны бойынша нұсқаулар мен ережелер инструктажды өткiзу үшін негiзгi оқу құралы болып табылады және жұмысшылар үшiн жасаудың қауiпсiз тәсілдер мен және жұмысты орындау әдiстерi бойынша нұсқау болады.
Құрылыста еңбек қауіпсіз шарттардың қамтамасыз ету өндірістік технологиямен тығыз байланысты яғни, техникамен дұрыс жұмыстар жүргізу: нормалы өндірістік процесс бұзған жерде, жұмыстардың бұрыс қабылдаулары қауіп-қатерді сол жерде жиі туғызады. Құрылысты және өндірістік жұмыстарды ұйымдастыруда жобалық құжаттамада, келесі нақты шешімдер болуға тиісті :
Жалпы құрылыс алаңында және жеке жұмысшылар орындарда қауіпсіз және зиянсыз жұмыстар орындау үшін шарттар жасау;
құрылыс алаңда санитарлық-гигиеналық қызмет көрсету бойынша; жұмыстардың қауіпсіз өндірісі бойынша және әдейі қысқы шарттарда атқаратын жұмыстар бойынша;
құрылыс алаңда жеткілікті жарық бойынша жұмыс орындарында өту, жүру.
Өндірісте көрсетілген құрылыс-монтаждық жұмыстарында жоба құжатсыз рұқсат етілмейді.
1 Есеп-құрастыру бөлімі
1.1 Қабырғалы тақта жабындысының есептелуі . Берілген мәлімдемелер.
Қабырғалы плитаның өлшемі 1,5*5,1м. Тасқынды өндіру әдісімен агрегатты технология бойынша электротермиялық керіліспен арматура тіреулері жылуылғалды өңделіп дайындалады.
Ауыр бетон класы В25.
Rb=0.9*14.5=13.05 МПа
Rbt=0.9*1.05=0.95 МПа
Rb1ser=18.5 МПа
Rbtser=1.6 МПа
Eb=27000 МПа
Бетонның беріктігін есептеу:
Rbp=20(R[0]bp=1.2*11.5 МПа, Rbp, ser=15 МПа, Rbpт=1,4 МПа). [14]
Ұзына бойына қабырғалардан ұзына бойына кернеуленетін арматурасы Аг-IV (Rs=510 МПа,Rs ser=590 МПа, Es=190000 МПа)классты болады.
кесте бойынша 19, 22*, 29* [6].
Қалған арматура бойынша классы Bp-IØ4мм Rs=365 МПа, Rs10=265 МПа, Es=170000 МПа) 23 кестесі бойынша [6] (сонда Ø5мм Rs=360 МПа, Rs10=26 МПа және АIII (сонда Ø 8мм қоса Rs=365 МПа, Rs10=285 МПа, Ø 10мм және көп Rs=365 МПа, Rs10=290 МПа барлық диаметрі Es=2*105 МПа. Ғимараттардың құрылысы кезінде классы II плиталарды қолданады, сондықтан коэффициент сенімділігі ע=0,95. жүктеме Sser=2400Н. Жүктеме бойынша коэффициент сенімділігі עf=1.4

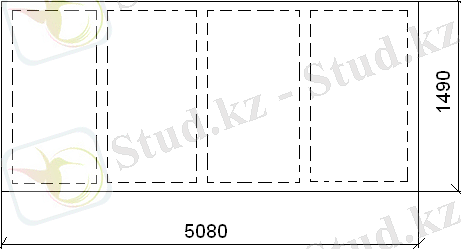

Сүрет 2.1 Жоспардағы қабырғалы плита
Сүрет 2.2 Тіліктегі қабырғалы плита

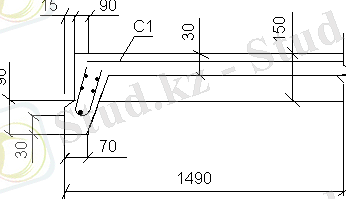

Сүрет 2.3 Қабырғалы плитаны арматуралау
2.1 Жабынды тақтасына жүктеменің есептеуі

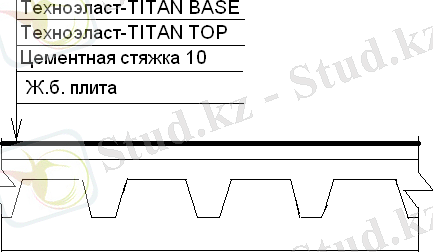

Сүрет 2.4 Жүктеме жиының сүлбасы
Кесте № 2.1
Жүктеме түрі
Нормативтік жүктеме Нм[2]
γf
жүктеме есебі Нм[2]
ескертпе
Тұрақты
1 қабат Техноэласта-TITAN BASE
0,01*2*10[4]=200
1,3
0,95*1,3*200=247
2 қабат Техноэласта-TITAN TOP
200
1,3
0,95*1,3*200=247
3 Цементтік төсеме
0,3*1700=510
1,3
0,95*1,3*510=629,85
4Темірбетон тақтасы
2000
1,1
0,95*1,1*2000=2090
2000 Нм[2]
Тұрақты жүктеме барлығы
q n=2910
q =3213,85
Уақытьша жүктеме
Ұзақ
Қысқа мерзімді
2400*0,7=1680
2400*0,7*0,5=840
2400
2400
2400*05=1200
2400
Толық жүктеме
соның ішінде
ұзақ жүктеме
қысқа мерзімді
4590
3750
2400
5613,85
2.2 Сөрелер есебі
Сөре екі ұзына бойына және бес көлденең қабырғаға тіреледі. Сөрелер тең: ұзына бойы қабырғалар арасында L1=105-10=95см көлденең арасында L2=149-2*9=131см. ара қатынасы L2 L1=13195=1,372 арқалықтың тілігі көпаралықты сияқты сөрелерді есептейміз. [15]

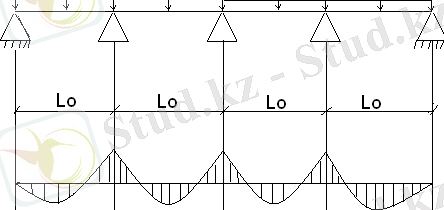

Сүрет 2.5 Сөре есебінің сүлбасы
Оның 30см қалыңдығын ескере отырып, пластикалық деформациялардың дамуынан қайта бөлуі күштерін есепке аламыз:
М=( q +р)L[2]11 (2.1)
сонда L= L1-b=1050-100=0,95м
q nре=0,03*25000=750 Нм[2]
q ре=750*1,1=825 Нм[2]
Тақтаға ортақ жүктеме:
q=247+247+629,85+825=1948,85 Нм[2]
М=(g+р)L[2]11=(1948,85+2400)*0,95[ 2]11=347,9Н*м.
Сөрелердің жұмыс биіктігі:
h0=hf2=32=1,5см. (2.1)
Анықтаймыз:
А0=М γnB*h0[2]*Rb*γb2 (2.3)
347,9*100100*1,5[2]*13,05*100=0,11
B=100 γb2=0,9 Rb=13,05МПа (2.4)
сонымен А0--ι=0,805 ζ=0,27
Арматура қима ауданы класса ВрI ені 1м:
As=M γn ι h0 Rs=347,9*(100)*0,950,865*1,5*375*( 100)=0,67см2 (2.5)
Класстың диаметрі 4мм арматураның ұзына бойы құрама торды қабылдаймыз ВрI адымы 100см. Торды қабылдаймыз 15025043. [16]
2.3 Көлденең қабырғалар есебі
Көлденең қабырғаны тең қашықтыққа екі құрама тірек арқалықты ұзына бойы қабырғалары өстері арасындағы аралықты қарауға болады.
L0=149см-9=140см, қабырғалары меншікті салмақтардан бір қалыпты таралған жүктемемен толтырылған:
qр=0,05+0,12(0,15-0,03)*25*11*0,95 =0,25кНм
q1=(1,49+1,05)2*5613,85=7,129кНм
Қабырғадағы жалпы жүктеме:
q= qр+ q1=0,25+7,129=7,379кНм (2.6)
Жүктеудегі эпюра максимал ординатаға дейін тіректің қашықтығы:
а=(149+105)(2*2)=63,5см

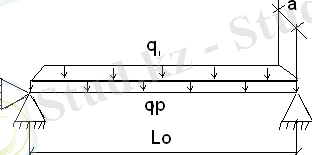

Сүрет2.6 Көлденең қабырғалар есебі
орталық аралыққа июші моменті:
М=qL0[2]8-q1a[2]6=7,379*1,4[2]8= 1,8кН м (2.7)
Көлденең күш:
Q=0,5(qL0- q1а)=0,5(7,379*1,4-7,129*0,63)=2,9к Н (2.8)
Көлденең қима қабырғалар таңбасы, оның жұмыс биіктігі а h0=15-3=12см қабырға ені b=(5+10)*0,5=7,5см сөренің қалыңдығы h׀f=3см және ені b׀f= L03+10=107,6см
А0=М b׀f* h0[2]*Rb=7,93*10[5]106,3*12[2]*13, 05*100=0,039 (2.9)
мұндағы ζ= 0,039 және ұзына бойы жұмыс арматура қимасының тиісті ауданы:
Аs= ζ* b׀f* h0* RbRs=0,039*107,6*12*13,05365=1,8с м[2] (2.10)
Қабылдаймыз 1Ø16АIII c As=2,011см[2][16]

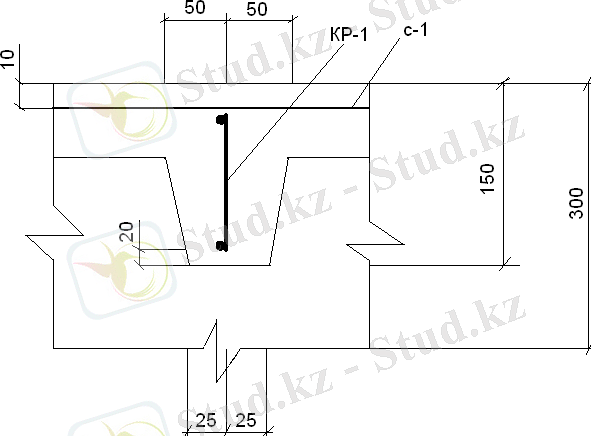

Сүрет 1.7 Көлденең қабырға қималарының сүлбасы
Q=2,9кН. Көлденең С оське көлденең қимар проекцияны есептейміз.
φf=5*(0,75*(3 h׀f)h׀fb* h0)=5*(0,75(3*3*37,5*12)=1,120,5. (2.11)
Қабылдаймыз: φf=0,5 φn=0.
Есептейміз: 1+ φf+ φn=1+0,5+0=1,5
В=φb2(1+ φf+ φn)Rbt*b*h02=2*1.5*0.95*(100)*7.5*1 22=307800H см. (2.12)
көлденең қиманы есептейміз:
Qb=Qsw=Q2=2,92=1,45кН, (2.13)
мұндағы С=В0,5Q=106см2 h0=2*12=24
қабылдаймыз С=24см
сонда Qb=ВС=30780024=12825Н=12,825кНQ= 2,9кН
Есеп бойынша көлденең арматура қажет етпейді.
Дәнекерлеу шарт бойынша көлденең стержіндердің диаметрін қабылдаймыз. сонда ds=16мм dsw=5мм класс ВрI. Көлденең сырықтардың адымын құрылымдық талаптардан қабылданған. S=h2=1502=75мм. [16]
2.4 Бойлық тақталардың бағыттағы статикалық есебі
Жүктеме бір қалыпты бөлінген арқалыққа еркін тірелген, тақта сияқты жұмыс жасайды. Аралық есебі L0= Lк- Lоп=5080-120=4960мм.

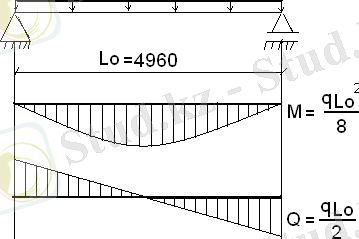

Сүрет 1.8 Сүлба есебі
1м плитаға жүктеме ВН=3м оның ені
Нормативті:
Тұрақты және ұзақтылығы:
qng=3750Нм*3=11250Нм
қысқа мерзімді:
Рnch=2400*3=7200Нм
Толық нормативті:
qn= qng+ Рnch=11250+7200=18450Нм
Есеп:
тұрақты:
qs=3213,85*3=9641,55Нм
қысқа мерзімді:
Рsh=2400*3=2400*3=7200Нм
Толық: q= qs+ Рsh=9641,55+7200=16841,55Нм
Толық жүктемеден июші моментінің есебі.
М=qL028=18,450*4,9628=56,73кН м (2.14)
Толық жүктемеден көлденең сүлба есебі.
Q= qL02=16,841*4,962=41,7кН (2.15)
Нормативті июші момент:
Ұзақ жұмыс істейтін жүктемеден
Мne=11,25*4,9628=34,59кН м
Қысқа мерзімді жүктемеден:
Мnsh=7,2*4,9628=22,14кН м
Толық жүктемеден:
Мn=16,84*4,9628=51,78кН м
Толық жүктемеден нормативтік көлденең күші:
Qn=16,84*4,962=41,7кН.
Көлденең қабырғалардағы бойлық арматура және созылған бойлық қимасының көлденең аудандарын алдын ала анықтауы. [17]

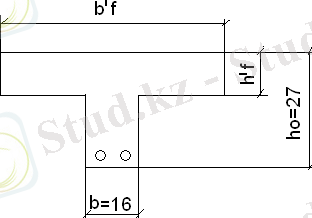

Сүрет 1.9 Бойлық қырларындағы көлденең арматурамен және бойлық созылған қиманың ауданын анықтау сүлбасы
b=2(9+7)2=16см
h׀f=3см
b׀f=5083+2*9=187см
Қималардың жұмыс биіктігі: h0=30-3=27см
Себебі июші момент сөре қимасымен сығылған және созылған арматура ретінде қабылданады.
Мf= b׀f* h׀f*Rb(h0-0,5 h׀f)=187*3*13,05(27-0,5*3)= (2.16)
18668677Н*см=186,68кН*мМ=56,73кН*м ,
демек, сөрелер шегінде өтеді, есептеуді енімен тік төртбұрышты қима үшін жасау керек. b= b׀f=187см.
Сондықтан:
А0=М Rb* b* h0[2]=56,73*10[5]13,05*187*27[2]=0 ,031 (2.17)
ι=0,68
γ=ι=1,2 болса, бойлық алдын ала арматураға тиісті аудан
Аs=М γ*Rs* ι* h0=56,73*10[5]1,2*510*0,68*27=5,01 см[2].
Қабылдаймыз 2Ø18 с Аsp=5,09см[2]. [17]
2.5 Бойлық қабырғалардың геометриялық мінездемелерін анықтау
Модульдер қатынасындағы келтірілген тақталар қимасының ауданы.
ل=EsEb=19000027000=7,04
Ared=A+ لAsp=(149-16)3+16*30+7,04+6,28=892, 3см2

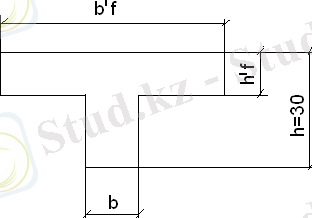

Сүрет 1.10 Арматураның орналасу сүлбасы
Қабырғаның төменгі қыры келтірген қиманың статикалық моменті:
Sred=ΣAi*уi=(149-16)3(30-0,5*3)+16* 30[2]*0,5+7,04*6,28*3=7760,13см3 (2.18)
Берілген қиманың ауырлық центрінен төменгі қырдың шегіне дейін қашықтығы:
у0= Sred Ared=7760,13892,3=8,69см. (2.19)
Берілген қиманың ауырлық центрінен үстіңгі қырдың шегіне дейін қашықтығы:
у׀ 0=h- у0=30-8,69=21,31см (2.20)
Расстояние от центра тяжести напрягаемой арматуры до центра тяжести сечения:
Lop= уred-a=8,69-3=5,69см (2.21)
Берілген қиманың ауырлық центріне қатысты инерция моменті:
Jred=(149-16)3312+(149-16)3(30-3*0 ,5-8,69)2+16*30312+16*30(8,69-0,5* 30)2+7,04*6,28*5,69=33847,63см4
Берілген қиманың төменгі шегіне қатысты инерция моменті:
Wred=Jred уred=338478,69=3804,86см3 (2.22)
Берілген қиманың үстіңгі шегіне қатысты инерция моменті:
W ׀ red=Jred у 0׀ =33847,5321,31=1588,34см3 (2.23)
Қырдың төменгі шегіне қатысты созылмалы-пластикалық моменттің кедергілері: j=1,75
Wpe=j*Wred=1,75*3804,86=6658,5см3
W ׀ pe=j*W ׀ red=1,75*1588,34=2779,59см3 (2.24)
2.6 Алдын ала кернеу және оның жоғалтуы
Алдын ала кернеудің мәні Rs, ser-p=590-90=500МПа
(сонда р=30+360L=30+3606=76,4МПа, L=5,1м-тіреудің сыртқы қырларының арасындағы қашықтық) және 0,3* Rs, ser+p=0,3*590+90=253МПа
осыдан шыққан мәнін қабыладаймыз σsp=500МПа. [16,17]
Кернеудегі релаксациядан қысымның аяқтауға дейінгі жоғалтулар:
σ1=0,03 σsp=0,03*500=15МПа. (2.25)
Δt=650С температуралық құламадан σ2=1,25 Δt=1,25*65=81МПа.
Анкерлермен түпқоймалардың деформациялау әсерінен пайда болған шығындар арматуралық өзекшелердің ұзындығын анықтау кезінде есептелу мүмкін, сондықтан σ3=0 и σ4=0 мәнін қабылдаймыз.
γsp=1 болса, жоғары айтылған шығындарды есептегенде алдын ала қысым күші
P= γsp(σsp- σ1- σ2)Asp=1(500-15-81)6,28*100=253712H =253,712кН
Арматураның кернеу деңгейіндегі қысым кернеуі.
σbp=PAred+P*Lop2Jred=2537128923+ 253712*5,692137535,93= (2.26)
267,63Нсм22,67МПа.
тез ылғалданатын өрмелеу нәтижесінде шығындар
σbpRbp=2,6720=0,13=0,25+0,025*20 =0,75 (2.27)
σ5=0,85*40 σbpRbp=0,85*40*0,13=4,42МПа. (2.28)
Бетонға қысуға аяқтауға дейін болып жататын жоғалтудағы бірінші жинағы
σLos1= σ1+ σ2+ σ5=15+81+4,42=100,42МПа. (2.29)
Бірінші шығындар есебімен салмақты арматураның кернеуі
σsp1= σsp- σLos=500-100,42=399,57МПа. (2.30)
γsp=1 болса, бірінші шығындар есебімен қысым шарты
P1= γsp* σsp1*Asp=1*399,57*6,28*100=250929H= 250,929кН. (2.31)
Бетонның кернеуі:
σbp= P1 Ared+ P1* Lop2 Jred=
2509298923+250929*5,69233647,53=2 64,5Нсм2=2,64МПа0,95 Rbp= (2.32)
0,95*20=19МПа.
Демек, талап қанағаттандырылды. [18]
Қысудан кейін болып жататын жоғалтуды: бетонның отырунан σ7=35МПа бетоннан сұламалықтан, сонда:
σbpRbp=2,6420=0,130,75. (2.33)
σ9=0,85*150 σbpRbp=0,85*150*0,13=16,57МПа.
Екінші жоғалтуы барлығы:
σLos2= σ7+ σ9=35+16,57=51,57МПа. (2.34)
Кернеудің толық жоғалтуы:
σLos= σLos1+ σLos2=100,42+51,57=151,99МПа100МПа . (2.35)
Предварительное напряжение с учетом всех потерь:
Барлық шығындар есебімен алдын ала кернеу:
σsp2= σsp- σLos=500-151,99=348,01МПа. (2.36)
γsp=1болса, барлық шығындар есебімен қысым күші.
P2= γsp* σsp2*Asp=1*348,01*6,28*100=218550Н= 218,550кН. (2.37)
Дәл керіліс коэффициенттің тұрғызуы қажеттілігі келесі есептеуде пайда болады:
Δ γsp=0,5Р σsp(1+1)=0,5*90500(1+1)=0,110,1 (2.38)
γsp=1+- Δ γsp=1+0,11=1,11 или γsp=1-0,11=0,89.
2.7 Бойлық қабырғалардың қимадағы беріктігін тексеру
Осымен байланысты, алдын ала кернеу қажетті білу шама алдын ала кернеулі ұзына бойына қабырғалар нормативтік қима беріктік дәл есеп айырысу үшін σsp, бұрын тек қана бойлық қабырғалардың ұзына бойына арматуралар қималар ауданы нақтылы бағытталған еді. Олардың нормалы қималарының беріктігін тексеру жасайды. [16]
Бұл үшін біртіндеп формула бойынша бетонның қысылған аймақтар мінездемесін есептейміз:
ω=-0,008Rb=0,85-0,008*13,05=0,746 (2.39)
мәні Δσsp=1500σsp2Rs-1200=1500*348,01*0 ,85510-1200=727,390.
σsR= Rs+400-σsp- Δσsp=510+400-348,01*0,85=614,2МПа. (2.40)
Формула бойынша қысылған аймақтардың салыстырмалы биіктігінің мәні:
ζR= ω1+ σsR σsс,u(1- ω1,1) (2.41)
ζR=0,7461+614,2500(1-0,7461,1)=0 ,7461,40=0,53
мұндағы: σsс,u=500МПа.
және коэффициенті AR= ζR(1-0,53 ζR)=0,53(1-0,53*0,53)=0,53*0,53=0,3 8.
Сонымен бірге теңдеу шешеміз:
ζ=γs6* Rsр* Aspb*h0*Rb= γs6*3,24*510187*27*13,05=0,04γs6
и γs6=ι-(ι-1)(2ζ ζR-1)=1,2-(1,2-1)(2ζ0,53-1)=0,76ζ- 1,4
γs6=1,2-(1,2-1)(20,65-1)=1,2-0,2(2 ζ-0,530,53)=1,2-0,38(2ζ-0,53)=1,2- 0,76 ζ+0,2=1,4-0,76ζ
γs6=1,4-0,76ζ
γs6=1,4-0,02*0,76=1,386 По ζ=0,02 табатынымыз Ао=0,039
сонда ζ=0,04-1,386=0,05
Мadm=Ао*b*h02*Rb=0,05*187*272*13,05 *100=8895075=88,95кН*мМ=56,7кн* м.
2.8 Бойлық күшке әсер ететін, тақтаға бойлық өске көлденең қиманың беріктігін есептеу
Қабылданған көлденең арматураны алдын ала (n=2 Ø4ВрI S=10см)
=EsEb=17000027000=6,2 (2.42)
ω=Asω(bs)=2*0.19616*10=0,002 (2.43)
φω1=1+5*ω=1+5*6,2*0,002=1,061,3 (2.44)
φb1=1-*Rb=1-0,01*13,05=0,87. (2.45)
сонымен Q=41,7*1030,3 φω1* φb1* Rb*b* h0=0,3*1,06*0,87*16*27*100=119517Н= 119,517кН сонымен шарт сақталды, қабылданған өлшем жеткілікті.
Коэффициентті шығарамыз:
φn=0,1Р1Rbt*b*ho=0,1*2509290,95*1 6*27*100=0,610,5 φn=0,5.
φf=0,75(b׀f-b) h׀fb* ho=0,75*(18,7-16)312*27=0,010,5.
Табамыз 1+ φf+ φn=1+0,5+0,02=1,5011,5 қабылдаймыз 1,5.
В= φb2(1+φf+φn)Rbt*b*ho2=2*1,5*0,95*16 *272*(100)=3324240Н см.
көлденең қиманы есептеміз:
Qb=Qsw=Q2=41,72=20,85кН
мұндағы С=В0,5Q=332424020850=159,43см2ho =2*27=54см.
қабылдаймыз с=54см.
сонда Qb=Вс=332424054=61560=61,56кН41, 7кН.
демек, есеп бойынша көлденең арматура керек болмайды.
Тірек бойынша аймақтың ұзындығы 14L қабылдаған көлденең стержның адымы S=h2=3002=150мм. қабылдаймыз S1=100мм. S2=2* S1=200мм. [17,18]
2.9 Тақтаның нормалы ұзына бойы өсіде, дайындау кезеңдері, тасымалдауда және монтажда жарықшақтардың пайда болуын есептеу
Тақтаны қолдану кезіндегі жүктемелер әсерінің жарықшақтыққа шыдамдылығы және деформацияланғыштыққа әсерін есептемес бұрын, ең алдымен қысылған аймақта сызаттар пайда болуын, өндіріс кезеңінде әсер ететін күштердің жарылып кетуге шыдамдылығын есептеп щығару керек:
σbp=PAred+P*Lop*уredJred (2.46)
σbp=2537128923+253712*5,69*8,6933 647,53=397,33Нсм2=3,97МПа.
Коэффициент φ=1,6- σbpRbser=1,6-3,9715=1,37
Сонда қашықтық:
r=φ* W ׀ red Ared=0,57*1588,34892,3=1,01см. (2.47)
Жарықшақ пайда болар алдында қима қабылдайтын июші моменті:
Мсчс=Rbtser*Wpe*Мгр
Мгр=Р2(Lop+ r)=218550(5,69+1,01)=1451172Н см
Мсчс=1,6*6658,5+1451172=1461825,6Н см=14,61кН м Мn=51,78кН м
демек, сызат жоғары аймақта қималарда болмайды.
2.10 Көтергіш ілгіштердің диаметрін анықтау
Динамикалық коэффициентін есепке ала отырып, тақталардың меншікті салмағы hпр*к*Вк*р=0,053*508*1,49*3000=1203 ,5.
Бұл жүктемені қиғаштану ықтималын есепке ала отырып төрт ілгішті емес, үш ілгішке үйлестіріп жатырмыз, сонда бір ілгішке жүктеме құрайтыны:
1203,53=401,16кгс.
Ø12АIII қабылдаймыз. [18]
3 Еңбекті қорғау
3.1 Еңбек заңдылығының негізгі шарттары
Еңбектi қорғау және құқық нормалары Қазақстан Республикасының Конституциясында бейнеленген. Еңбекті қорғау мен техника қауiпсiздiк төңiректерiнде әр түрлi ережелері, нормалары, нұсқаулар мен шарттары бар.
Техника қауiпсiздiгі бойынша нұсқауларда құрылымдарды құрастыруда, материалдардың орнын ауыстыру кезінде, жабдық аппараттарын жiберу және тоқтатудың қызмет көрсетуде қауiпсiз жұмыстың ережесi баяндалады. Өндiрiстiк санитарияны бойынша нұсқаулар мен ережелер инструктажды өткiзу үшін негiзгi оқу құралы болып табылады және жұмысшылар үшiн жасаудың қауiпсiз тәсілдер мен және жұмысты орындау әдiстерi бойынша нұсқау болады.
Құрылыста еңбек қауіпсіз шарттардың қамтамасыз ету өндірістік технологиямен тығыз байланысты яғни, техникамен дұрыс жұмыстар жүргізу: нормалы өндірістік процесс бұзған жерде, жұмыстардың бұрыс қабылдаулары қауіп-қатерді сол жерде жиі туғызады. Құрылысты және өндірістік жұмыстарды ұйымдастыруда жобалық құжаттамада, келесі нақты шешімдер болуға тиісті :
Жалпы құрылыс алаңында және жеке жұмысшылар орындарда қауіпсіз және зиянсыз жұмыстар орындау үшін шарттар жасау;
құрылыс алаңда санитарлық-гигиеналық қызмет көрсету бойынша; жұмыстардың қауіпсіз өндірісі бойынша және әдейі қысқы шарттарда атқаратын жұмыстар бойынша;
құрылыс алаңда жеткілікті жарық бойынша жұмыс орындарында өту, жүру.
Өндірісте көрсетілген құрылыс-монтаждық жұмыстарында жоба құжатсыз рұқсат етілмейді. [39,40]
3.2 Еңбектi қорғау бойынша негiзгi шаралар
Құрылыс халық шаруашылығының сала ретiнде қалай өндiрiстiң ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Пән: Құрылыс құрылымдарын есептеу негіздері
Мамандығы: - Ғимараттар мен үйлердi салу және пайдалану
КУРСТЫҚ ЖҰМЫС
Тақырыбы: Қабырғалы тақта жабындысын есептеу
Орындаған:
Қабылдаған: арнайы пән
Оқытушысы:
Ақтау 2020ж
Мазмұны
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
1 Есеп-құрастыру бөлімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
1.1Қабырғалы тақта жабындысының есептелуі.
Берілген мәлімдемелер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
2.1 Жабынды тақтасына жүктеменің есептеуі ... ... ... ... ... ... ... ... ... ... ... ... ... ..6
2.2 Сөрелер есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .7
2.3 Көлденең қабырғалар есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... 8
2.4 Бойлық тақталардың бағыттағы статикалық есебі ... ... ... ... ... ... ... .. ... ... 10
2.5 Бойлық қабырғалардың геометриялық мінездемелерін анықтау ... ... ... .12
2.6 Алдын ала кернеу және оның жоғалтуы ... ... ... ... ... ... ... ... ... ... ... ... ... ...13
2.7 Бойлық қабырғалардың қимадағы беріктігін тексеру ... ... ... ... ... ... ... ... 15
2.8 Бойлық күшке әсер ететін, тақтаға бойлық өске көлденең қиманың беріктігін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..1 6
2.9 Тақтаның нормалы ұзына бойы өсіде, дайындау кезеңдері, тасымалдауда және монтажда жарықшақтардың пайда болуын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 17
2.10 Көтергіш ілгіштердің диаметрін анықтау ... ... ... ... ... ... ... ... ... ... ... ... .17
3 Еңбекті қорғау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..1 8
3.1 Еңбек заңдылығының негізгі шарттары ... ... ... ... ... ... ... ... ... ... ... ... ... ..18
3.2 Еңбектi қорғау бойынша негiзгi шаралар ... ... ... ... ... ... ... ... ... ... ... ... ...19
3.2.1 Санитарлық-гигиеналық шаралар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 19
3.2.2 Техникалық шаралар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..20
3.2.3 Өртке қарсы iс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... 20
3.3 Техника қауiпсiздiгi ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 21
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..22
Қолданылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 23
Кіріспе
Еңбектi қорғау және құқық нормалары Қазақстан Республикасының Конституциясында бейнеленген. Еңбекті қорғау мен техника қауiпсiздiк төңiректерiнде әр түрлi ережелері, нормалары, нұсқаулар мен шарттары бар.
Техника қауiпсiздiгі бойынша нұсқауларда құрылымдарды құрастыруда, материалдардың орнын ауыстыру кезінде, жабдық аппараттарын жiберу және тоқтатудың қызмет көрсетуде қауiпсiз жұмыстың ережесi баяндалады. Өндiрiстiк санитарияны бойынша нұсқаулар мен ережелер инструктажды өткiзу үшін негiзгi оқу құралы болып табылады және жұмысшылар үшiн жасаудың қауiпсiз тәсілдер мен және жұмысты орындау әдiстерi бойынша нұсқау болады.
Құрылыста еңбек қауіпсіз шарттардың қамтамасыз ету өндірістік технологиямен тығыз байланысты яғни, техникамен дұрыс жұмыстар жүргізу: нормалы өндірістік процесс бұзған жерде, жұмыстардың бұрыс қабылдаулары қауіп-қатерді сол жерде жиі туғызады. Құрылысты және өндірістік жұмыстарды ұйымдастыруда жобалық құжаттамада, келесі нақты шешімдер болуға тиісті :
Жалпы құрылыс алаңында және жеке жұмысшылар орындарда қауіпсіз және зиянсыз жұмыстар орындау үшін шарттар жасау;
құрылыс алаңда санитарлық-гигиеналық қызмет көрсету бойынша; жұмыстардың қауіпсіз өндірісі бойынша және әдейі қысқы шарттарда атқаратын жұмыстар бойынша;
құрылыс алаңда жеткілікті жарық бойынша жұмыс орындарында өту, жүру.
Өндірісте көрсетілген құрылыс-монтаждық жұмыстарында жоба құжатсыз рұқсат етілмейді.
1 Есеп-құрастыру бөлімі
1.1 Қабырғалы тақта жабындысының есептелуі . Берілген мәлімдемелер.
Қабырғалы плитаның өлшемі 1,5*5,1м. Тасқынды өндіру әдісімен агрегатты технология бойынша электротермиялық керіліспен арматура тіреулері жылуылғалды өңделіп дайындалады.
Ауыр бетон класы В25.
Rb=0.9*14.5=13.05 МПа
Rbt=0.9*1.05=0.95 МПа
Rb1ser=18.5 МПа
Rbtser=1.6 МПа
Eb=27000 МПа
Бетонның беріктігін есептеу:
Rbp=20(R[0]bp=1.2*11.5 МПа, Rbp, ser=15 МПа, Rbpт=1,4 МПа). [14]
Ұзына бойына қабырғалардан ұзына бойына кернеуленетін арматурасы Аг-IV (Rs=510 МПа,Rs ser=590 МПа, Es=190000 МПа)классты болады.
кесте бойынша 19, 22*, 29* [6].
Қалған арматура бойынша классы Bp-IØ4мм Rs=365 МПа, Rs10=265 МПа, Es=170000 МПа) 23 кестесі бойынша [6] (сонда Ø5мм Rs=360 МПа, Rs10=26 МПа және АIII (сонда Ø 8мм қоса Rs=365 МПа, Rs10=285 МПа, Ø 10мм және көп Rs=365 МПа, Rs10=290 МПа барлық диаметрі Es=2*105 МПа. Ғимараттардың құрылысы кезінде классы II плиталарды қолданады, сондықтан коэффициент сенімділігі ע=0,95. жүктеме Sser=2400Н. Жүктеме бойынша коэффициент сенімділігі עf=1.4
Сүрет 2.1 Жоспардағы қабырғалы плита
Сүрет 2.2 Тіліктегі қабырғалы плита
Сүрет 2.3 Қабырғалы плитаны арматуралау
2.1 Жабынды тақтасына жүктеменің есептеуі
Сүрет 2.4 Жүктеме жиының сүлбасы
Кесте № 2.1
Жүктеме түрі
Нормативтік жүктеме Нм[2]
γf
жүктеме есебі Нм[2]
ескертпе
Тұрақты
1 қабат Техноэласта-TITAN BASE
0,01*2*10[4]=200
1,3
0,95*1,3*200=247
2 қабат Техноэласта-TITAN TOP
200
1,3
0,95*1,3*200=247
3 Цементтік төсеме
0,3*1700=510
1,3
0,95*1,3*510=629,85
4Темірбетон тақтасы
2000
1,1
0,95*1,1*2000=2090
2000 Нм[2]
Тұрақты жүктеме барлығы
q n=2910
q =3213,85
Уақытьша жүктеме
Ұзақ
Қысқа мерзімді
2400*0,7=1680
2400*0,7*0,5=840
2400
2400
2400*05=1200
2400
Толық жүктеме
соның ішінде
ұзақ жүктеме
қысқа мерзімді
4590
3750
2400
5613,85
2.2 Сөрелер есебі
Сөре екі ұзына бойына және бес көлденең қабырғаға тіреледі. Сөрелер тең: ұзына бойы қабырғалар арасында L1=105-10=95см көлденең арасында L2=149-2*9=131см. ара қатынасы L2 L1=13195=1,372 арқалықтың тілігі көпаралықты сияқты сөрелерді есептейміз. [15]
Сүрет 2.5 Сөре есебінің сүлбасы
Оның 30см қалыңдығын ескере отырып, пластикалық деформациялардың дамуынан қайта бөлуі күштерін есепке аламыз:
М=( q +р)L[2]11 (2.1)
сонда L= L1-b=1050-100=0,95м
q nре=0,03*25000=750 Нм[2]
q ре=750*1,1=825 Нм[2]
Тақтаға ортақ жүктеме:
q=247+247+629,85+825=1948,85 Нм[2]
М=(g+р)L[2]11=(1948,85+2400)*0,95[ 2]11=347,9Н*м.
Сөрелердің жұмыс биіктігі:
h0=hf2=32=1,5см. (2.1)
Анықтаймыз:
А0=М γnB*h0[2]*Rb*γb2 (2.3)
347,9*100100*1,5[2]*13,05*100=0,11
B=100 γb2=0,9 Rb=13,05МПа (2.4)
сонымен А0--ι=0,805 ζ=0,27
Арматура қима ауданы класса ВрI ені 1м:
As=M γn ι h0 Rs=347,9*(100)*0,950,865*1,5*375*( 100)=0,67см2 (2.5)
Класстың диаметрі 4мм арматураның ұзына бойы құрама торды қабылдаймыз ВрI адымы 100см. Торды қабылдаймыз 15025043. [16]
2.3 Көлденең қабырғалар есебі
Көлденең қабырғаны тең қашықтыққа екі құрама тірек арқалықты ұзына бойы қабырғалары өстері арасындағы аралықты қарауға болады.
L0=149см-9=140см, қабырғалары меншікті салмақтардан бір қалыпты таралған жүктемемен толтырылған:
qр=0,05+0,12(0,15-0,03)*25*11*0,95 =0,25кНм
q1=(1,49+1,05)2*5613,85=7,129кНм
Қабырғадағы жалпы жүктеме:
q= qр+ q1=0,25+7,129=7,379кНм (2.6)
Жүктеудегі эпюра максимал ординатаға дейін тіректің қашықтығы:
а=(149+105)(2*2)=63,5см
Сүрет2.6 Көлденең қабырғалар есебі
орталық аралыққа июші моменті:
М=qL0[2]8-q1a[2]6=7,379*1,4[2]8= 1,8кН м (2.7)
Көлденең күш:
Q=0,5(qL0- q1а)=0,5(7,379*1,4-7,129*0,63)=2,9к Н (2.8)
Көлденең қима қабырғалар таңбасы, оның жұмыс биіктігі а h0=15-3=12см қабырға ені b=(5+10)*0,5=7,5см сөренің қалыңдығы h׀f=3см және ені b׀f= L03+10=107,6см
А0=М b׀f* h0[2]*Rb=7,93*10[5]106,3*12[2]*13, 05*100=0,039 (2.9)
мұндағы ζ= 0,039 және ұзына бойы жұмыс арматура қимасының тиісті ауданы:
Аs= ζ* b׀f* h0* RbRs=0,039*107,6*12*13,05365=1,8с м[2] (2.10)
Қабылдаймыз 1Ø16АIII c As=2,011см[2][16]
Сүрет 1.7 Көлденең қабырға қималарының сүлбасы
Q=2,9кН. Көлденең С оське көлденең қимар проекцияны есептейміз.
φf=5*(0,75*(3 h׀f)h׀fb* h0)=5*(0,75(3*3*37,5*12)=1,120,5. (2.11)
Қабылдаймыз: φf=0,5 φn=0.
Есептейміз: 1+ φf+ φn=1+0,5+0=1,5
В=φb2(1+ φf+ φn)Rbt*b*h02=2*1.5*0.95*(100)*7.5*1 22=307800H см. (2.12)
көлденең қиманы есептейміз:
Qb=Qsw=Q2=2,92=1,45кН, (2.13)
мұндағы С=В0,5Q=106см2 h0=2*12=24
қабылдаймыз С=24см
сонда Qb=ВС=30780024=12825Н=12,825кНQ= 2,9кН
Есеп бойынша көлденең арматура қажет етпейді.
Дәнекерлеу шарт бойынша көлденең стержіндердің диаметрін қабылдаймыз. сонда ds=16мм dsw=5мм класс ВрI. Көлденең сырықтардың адымын құрылымдық талаптардан қабылданған. S=h2=1502=75мм. [16]
2.4 Бойлық тақталардың бағыттағы статикалық есебі
Жүктеме бір қалыпты бөлінген арқалыққа еркін тірелген, тақта сияқты жұмыс жасайды. Аралық есебі L0= Lк- Lоп=5080-120=4960мм.
Сүрет 1.8 Сүлба есебі
1м плитаға жүктеме ВН=3м оның ені
Нормативті:
Тұрақты және ұзақтылығы:
qng=3750Нм*3=11250Нм
қысқа мерзімді:
Рnch=2400*3=7200Нм
Толық нормативті:
qn= qng+ Рnch=11250+7200=18450Нм
Есеп:
тұрақты:
qs=3213,85*3=9641,55Нм
қысқа мерзімді:
Рsh=2400*3=2400*3=7200Нм
Толық: q= qs+ Рsh=9641,55+7200=16841,55Нм
Толық жүктемеден июші моментінің есебі.
М=qL028=18,450*4,9628=56,73кН м (2.14)
Толық жүктемеден көлденең сүлба есебі.
Q= qL02=16,841*4,962=41,7кН (2.15)
Нормативті июші момент:
Ұзақ жұмыс істейтін жүктемеден
Мne=11,25*4,9628=34,59кН м
Қысқа мерзімді жүктемеден:
Мnsh=7,2*4,9628=22,14кН м
Толық жүктемеден:
Мn=16,84*4,9628=51,78кН м
Толық жүктемеден нормативтік көлденең күші:
Qn=16,84*4,962=41,7кН.
Көлденең қабырғалардағы бойлық арматура және созылған бойлық қимасының көлденең аудандарын алдын ала анықтауы. [17]
Сүрет 1.9 Бойлық қырларындағы көлденең арматурамен және бойлық созылған қиманың ауданын анықтау сүлбасы
b=2(9+7)2=16см
h׀f=3см
b׀f=5083+2*9=187см
Қималардың жұмыс биіктігі: h0=30-3=27см
Себебі июші момент сөре қимасымен сығылған және созылған арматура ретінде қабылданады.
Мf= b׀f* h׀f*Rb(h0-0,5 h׀f)=187*3*13,05(27-0,5*3)= (2.16)
18668677Н*см=186,68кН*мМ=56,73кН*м ,
демек, сөрелер шегінде өтеді, есептеуді енімен тік төртбұрышты қима үшін жасау керек. b= b׀f=187см.
Сондықтан:
А0=М Rb* b* h0[2]=56,73*10[5]13,05*187*27[2]=0 ,031 (2.17)
ι=0,68
γ=ι=1,2 болса, бойлық алдын ала арматураға тиісті аудан
Аs=М γ*Rs* ι* h0=56,73*10[5]1,2*510*0,68*27=5,01 см[2].
Қабылдаймыз 2Ø18 с Аsp=5,09см[2]. [17]
2.5 Бойлық қабырғалардың геометриялық мінездемелерін анықтау
Модульдер қатынасындағы келтірілген тақталар қимасының ауданы.
ل=EsEb=19000027000=7,04
Ared=A+ لAsp=(149-16)3+16*30+7,04+6,28=892, 3см2
Сүрет 1.10 Арматураның орналасу сүлбасы
Қабырғаның төменгі қыры келтірген қиманың статикалық моменті:
Sred=ΣAi*уi=(149-16)3(30-0,5*3)+16* 30[2]*0,5+7,04*6,28*3=7760,13см3 (2.18)
Берілген қиманың ауырлық центрінен төменгі қырдың шегіне дейін қашықтығы:
у0= Sred Ared=7760,13892,3=8,69см. (2.19)
Берілген қиманың ауырлық центрінен үстіңгі қырдың шегіне дейін қашықтығы:
у׀ 0=h- у0=30-8,69=21,31см (2.20)
Расстояние от центра тяжести напрягаемой арматуры до центра тяжести сечения:
Lop= уred-a=8,69-3=5,69см (2.21)
Берілген қиманың ауырлық центріне қатысты инерция моменті:
Jred=(149-16)3312+(149-16)3(30-3*0 ,5-8,69)2+16*30312+16*30(8,69-0,5* 30)2+7,04*6,28*5,69=33847,63см4
Берілген қиманың төменгі шегіне қатысты инерция моменті:
Wred=Jred уred=338478,69=3804,86см3 (2.22)
Берілген қиманың үстіңгі шегіне қатысты инерция моменті:
W ׀ red=Jred у 0׀ =33847,5321,31=1588,34см3 (2.23)
Қырдың төменгі шегіне қатысты созылмалы-пластикалық моменттің кедергілері: j=1,75
Wpe=j*Wred=1,75*3804,86=6658,5см3
W ׀ pe=j*W ׀ red=1,75*1588,34=2779,59см3 (2.24)
2.6 Алдын ала кернеу және оның жоғалтуы
Алдын ала кернеудің мәні Rs, ser-p=590-90=500МПа
(сонда р=30+360L=30+3606=76,4МПа, L=5,1м-тіреудің сыртқы қырларының арасындағы қашықтық) және 0,3* Rs, ser+p=0,3*590+90=253МПа
осыдан шыққан мәнін қабыладаймыз σsp=500МПа. [16,17]
Кернеудегі релаксациядан қысымның аяқтауға дейінгі жоғалтулар:
σ1=0,03 σsp=0,03*500=15МПа. (2.25)
Δt=650С температуралық құламадан σ2=1,25 Δt=1,25*65=81МПа.
Анкерлермен түпқоймалардың деформациялау әсерінен пайда болған шығындар арматуралық өзекшелердің ұзындығын анықтау кезінде есептелу мүмкін, сондықтан σ3=0 и σ4=0 мәнін қабылдаймыз.
γsp=1 болса, жоғары айтылған шығындарды есептегенде алдын ала қысым күші
P= γsp(σsp- σ1- σ2)Asp=1(500-15-81)6,28*100=253712H =253,712кН
Арматураның кернеу деңгейіндегі қысым кернеуі.
σbp=PAred+P*Lop2Jred=2537128923+ 253712*5,692137535,93= (2.26)
267,63Нсм22,67МПа.
тез ылғалданатын өрмелеу нәтижесінде шығындар
σbpRbp=2,6720=0,13=0,25+0,025*20 =0,75 (2.27)
σ5=0,85*40 σbpRbp=0,85*40*0,13=4,42МПа. (2.28)
Бетонға қысуға аяқтауға дейін болып жататын жоғалтудағы бірінші жинағы
σLos1= σ1+ σ2+ σ5=15+81+4,42=100,42МПа. (2.29)
Бірінші шығындар есебімен салмақты арматураның кернеуі
σsp1= σsp- σLos=500-100,42=399,57МПа. (2.30)
γsp=1 болса, бірінші шығындар есебімен қысым шарты
P1= γsp* σsp1*Asp=1*399,57*6,28*100=250929H= 250,929кН. (2.31)
Бетонның кернеуі:
σbp= P1 Ared+ P1* Lop2 Jred=
2509298923+250929*5,69233647,53=2 64,5Нсм2=2,64МПа0,95 Rbp= (2.32)
0,95*20=19МПа.
Демек, талап қанағаттандырылды. [18]
Қысудан кейін болып жататын жоғалтуды: бетонның отырунан σ7=35МПа бетоннан сұламалықтан, сонда:
σbpRbp=2,6420=0,130,75. (2.33)
σ9=0,85*150 σbpRbp=0,85*150*0,13=16,57МПа.
Екінші жоғалтуы барлығы:
σLos2= σ7+ σ9=35+16,57=51,57МПа. (2.34)
Кернеудің толық жоғалтуы:
σLos= σLos1+ σLos2=100,42+51,57=151,99МПа100МПа . (2.35)
Предварительное напряжение с учетом всех потерь:
Барлық шығындар есебімен алдын ала кернеу:
σsp2= σsp- σLos=500-151,99=348,01МПа. (2.36)
γsp=1болса, барлық шығындар есебімен қысым күші.
P2= γsp* σsp2*Asp=1*348,01*6,28*100=218550Н= 218,550кН. (2.37)
Дәл керіліс коэффициенттің тұрғызуы қажеттілігі келесі есептеуде пайда болады:
Δ γsp=0,5Р σsp(1+1)=0,5*90500(1+1)=0,110,1 (2.38)
γsp=1+- Δ γsp=1+0,11=1,11 или γsp=1-0,11=0,89.
2.7 Бойлық қабырғалардың қимадағы беріктігін тексеру
Осымен байланысты, алдын ала кернеу қажетті білу шама алдын ала кернеулі ұзына бойына қабырғалар нормативтік қима беріктік дәл есеп айырысу үшін σsp, бұрын тек қана бойлық қабырғалардың ұзына бойына арматуралар қималар ауданы нақтылы бағытталған еді. Олардың нормалы қималарының беріктігін тексеру жасайды. [16]
Бұл үшін біртіндеп формула бойынша бетонның қысылған аймақтар мінездемесін есептейміз:
ω=-0,008Rb=0,85-0,008*13,05=0,746 (2.39)
мәні Δσsp=1500σsp2Rs-1200=1500*348,01*0 ,85510-1200=727,390.
σsR= Rs+400-σsp- Δσsp=510+400-348,01*0,85=614,2МПа. (2.40)
Формула бойынша қысылған аймақтардың салыстырмалы биіктігінің мәні:
ζR= ω1+ σsR σsс,u(1- ω1,1) (2.41)
ζR=0,7461+614,2500(1-0,7461,1)=0 ,7461,40=0,53
мұндағы: σsс,u=500МПа.
және коэффициенті AR= ζR(1-0,53 ζR)=0,53(1-0,53*0,53)=0,53*0,53=0,3 8.
Сонымен бірге теңдеу шешеміз:
ζ=γs6* Rsр* Aspb*h0*Rb= γs6*3,24*510187*27*13,05=0,04γs6
и γs6=ι-(ι-1)(2ζ ζR-1)=1,2-(1,2-1)(2ζ0,53-1)=0,76ζ- 1,4
γs6=1,2-(1,2-1)(20,65-1)=1,2-0,2(2 ζ-0,530,53)=1,2-0,38(2ζ-0,53)=1,2- 0,76 ζ+0,2=1,4-0,76ζ
γs6=1,4-0,76ζ
γs6=1,4-0,02*0,76=1,386 По ζ=0,02 табатынымыз Ао=0,039
сонда ζ=0,04-1,386=0,05
Мadm=Ао*b*h02*Rb=0,05*187*272*13,05 *100=8895075=88,95кН*мМ=56,7кн* м.
2.8 Бойлық күшке әсер ететін, тақтаға бойлық өске көлденең қиманың беріктігін есептеу
Қабылданған көлденең арматураны алдын ала (n=2 Ø4ВрI S=10см)
=EsEb=17000027000=6,2 (2.42)
ω=Asω(bs)=2*0.19616*10=0,002 (2.43)
φω1=1+5*ω=1+5*6,2*0,002=1,061,3 (2.44)
φb1=1-*Rb=1-0,01*13,05=0,87. (2.45)
сонымен Q=41,7*1030,3 φω1* φb1* Rb*b* h0=0,3*1,06*0,87*16*27*100=119517Н= 119,517кН сонымен шарт сақталды, қабылданған өлшем жеткілікті.
Коэффициентті шығарамыз:
φn=0,1Р1Rbt*b*ho=0,1*2509290,95*1 6*27*100=0,610,5 φn=0,5.
φf=0,75(b׀f-b) h׀fb* ho=0,75*(18,7-16)312*27=0,010,5.
Табамыз 1+ φf+ φn=1+0,5+0,02=1,5011,5 қабылдаймыз 1,5.
В= φb2(1+φf+φn)Rbt*b*ho2=2*1,5*0,95*16 *272*(100)=3324240Н см.
көлденең қиманы есептеміз:
Qb=Qsw=Q2=41,72=20,85кН
мұндағы С=В0,5Q=332424020850=159,43см2ho =2*27=54см.
қабылдаймыз с=54см.
сонда Qb=Вс=332424054=61560=61,56кН41, 7кН.
демек, есеп бойынша көлденең арматура керек болмайды.
Тірек бойынша аймақтың ұзындығы 14L қабылдаған көлденең стержның адымы S=h2=3002=150мм. қабылдаймыз S1=100мм. S2=2* S1=200мм. [17,18]
2.9 Тақтаның нормалы ұзына бойы өсіде, дайындау кезеңдері, тасымалдауда және монтажда жарықшақтардың пайда болуын есептеу
Тақтаны қолдану кезіндегі жүктемелер әсерінің жарықшақтыққа шыдамдылығы және деформацияланғыштыққа әсерін есептемес бұрын, ең алдымен қысылған аймақта сызаттар пайда болуын, өндіріс кезеңінде әсер ететін күштердің жарылып кетуге шыдамдылығын есептеп щығару керек:
σbp=PAred+P*Lop*уredJred (2.46)
σbp=2537128923+253712*5,69*8,6933 647,53=397,33Нсм2=3,97МПа.
Коэффициент φ=1,6- σbpRbser=1,6-3,9715=1,37
Сонда қашықтық:
r=φ* W ׀ red Ared=0,57*1588,34892,3=1,01см. (2.47)
Жарықшақ пайда болар алдында қима қабылдайтын июші моменті:
Мсчс=Rbtser*Wpe*Мгр
Мгр=Р2(Lop+ r)=218550(5,69+1,01)=1451172Н см
Мсчс=1,6*6658,5+1451172=1461825,6Н см=14,61кН м Мn=51,78кН м
демек, сызат жоғары аймақта қималарда болмайды.
2.10 Көтергіш ілгіштердің диаметрін анықтау
Динамикалық коэффициентін есепке ала отырып, тақталардың меншікті салмағы hпр*к*Вк*р=0,053*508*1,49*3000=1203 ,5.
Бұл жүктемені қиғаштану ықтималын есепке ала отырып төрт ілгішті емес, үш ілгішке үйлестіріп жатырмыз, сонда бір ілгішке жүктеме құрайтыны:
1203,53=401,16кгс.
Ø12АIII қабылдаймыз. [18]
3 Еңбекті қорғау
3.1 Еңбек заңдылығының негізгі шарттары
Еңбектi қорғау және құқық нормалары Қазақстан Республикасының Конституциясында бейнеленген. Еңбекті қорғау мен техника қауiпсiздiк төңiректерiнде әр түрлi ережелері, нормалары, нұсқаулар мен шарттары бар.
Техника қауiпсiздiгі бойынша нұсқауларда құрылымдарды құрастыруда, материалдардың орнын ауыстыру кезінде, жабдық аппараттарын жiберу және тоқтатудың қызмет көрсетуде қауiпсiз жұмыстың ережесi баяндалады. Өндiрiстiк санитарияны бойынша нұсқаулар мен ережелер инструктажды өткiзу үшін негiзгi оқу құралы болып табылады және жұмысшылар үшiн жасаудың қауiпсiз тәсілдер мен және жұмысты орындау әдiстерi бойынша нұсқау болады.
Құрылыста еңбек қауіпсіз шарттардың қамтамасыз ету өндірістік технологиямен тығыз байланысты яғни, техникамен дұрыс жұмыстар жүргізу: нормалы өндірістік процесс бұзған жерде, жұмыстардың бұрыс қабылдаулары қауіп-қатерді сол жерде жиі туғызады. Құрылысты және өндірістік жұмыстарды ұйымдастыруда жобалық құжаттамада, келесі нақты шешімдер болуға тиісті :
Жалпы құрылыс алаңында және жеке жұмысшылар орындарда қауіпсіз және зиянсыз жұмыстар орындау үшін шарттар жасау;
құрылыс алаңда санитарлық-гигиеналық қызмет көрсету бойынша; жұмыстардың қауіпсіз өндірісі бойынша және әдейі қысқы шарттарда атқаратын жұмыстар бойынша;
құрылыс алаңда жеткілікті жарық бойынша жұмыс орындарында өту, жүру.
Өндірісте көрсетілген құрылыс-монтаждық жұмыстарында жоба құжатсыз рұқсат етілмейді. [39,40]
3.2 Еңбектi қорғау бойынша негiзгi шаралар
Құрылыс халық шаруашылығының сала ретiнде қалай өндiрiстiң ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
