AutoCAD-та үшөлшемді кеңістікте жұмыс жасау

Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 15 бет
Таңдаулыға:

Мазмұны

Кіріспе
1 AutoCAD бағдарламасы жайлы жалпы түсінік
1.1 Бағдарламаның құрылымы
1.1.1 Қолданушы интерфейсі
1.1.2 Командалармен жұмыс жасау технологиясы
Функционалдық мүмкіндіктері
1.3 AutoCAD-та үшөлшемді кеңістікте жұмыс жасау
1.3.1 Үшөлшемді жұмыс кеңістігі
1.4 Autodesk AutoCAD'2017 бағдарламасында жұмыс атқару
2 Объектілерді жылжыту, айналдыру және масштабтау
Қорытынды
Пайдаланылған әдебиеттер

Кіріспе

Компьютерлі графикамен жұмыс-дербес компьютерді пайдаланудың кең тараған түрлерінің бірі. Бұл жұмыспен тек кәсіпқой суретшілер мен дизаинерлер ғана жұмыс істемейді. Уақыт өткен сайын кез-келген мекемелерде газет-журналдарға жарнамалық хабарландыру жариялауға немесе жарнамалық үндеу парақтары мен буклеттер шығарып таратуға қажеттілік туындап отыр. Ірі фирмалар мұндай тапсырыстарды арнайы бюролар немесе жарнамалық агенттіктерде жасатады. Бюджеті шектелген шағын мекемелер мұны көбінесе өз күштерімен және тиімді программалық құралдардың көмегімен шешеді. Қазіргі мультимедиялық бағдарламаның бір де бірі компьютерсіз жұмыс істей алмайды. Көпшіліктің пайдалануына арналған программа дайындайтын программалық ұжымның 90%-на дейінгі жұмыс уақыты графика бойынша жұмыс атқаруға жұмсалады екен.
AutoCAD бағдарламасы - сызбалармен жұмыс істеуге арналған программа. Бұл программаның бірнеше нұсқалары бар. Алайда, олардың бір - бірінен айырмашылығы аса үлкен емес,
AutoCAD бағдарламасын пайдаланатындар көбіне сәулетшілер, техникалармен жұмыс жасайтын, бірақ программалаумен айналыспайтын адамдар Мұндай қолданушыларды бұл программаның оқып үйрену жеңілдігі көптеген мәселелерді өздері программаламай - ақ шешу мүмкіндігін, сондай-ақ AutoCAD бағдарламасындағы қажетті объектілердің мүмкіндік жасайтын құралдары бар болғандығы қызықтырады. AutoCAD бағдарламасының бір артықшылығы, осы бағдарламаны пайдалана отырып көптеген жұмыстарды атқаруға болады.
AutoCAD бағдарламасы жөнінде әдебиеттер жеткілікті, алайда, олар негізінде орыс, ағылшын тілдерінде, ал қазақ тілінде жоқтың қасы. Ұсынылып отырған рефераттың мақсаты осы кемшіліктерді толықтыру. Қолданушыға AutoCAD бағдарламасының мүмкіндіктерімен және басқа бағдарламалар арасындағы байланыстар мен ерекшеліктерін көрсету арқылы AutoCAD бағдарламасымен нақты жұмыс жасауды үйренуге қол қабыс жасау.

1 AutoCAD бағдарламасы жайлы жалпы түсінік

AutoCAD-Autodesk әзірлеген екі және үш өлшемді автоматтандырылған жобалау және сызу жүйесі. Жүйенің алғашқы нұсқасы 1982 жылы шығарылды. AutoCAD және оған негізделген мамандандырылған қосымшалар машина жасау, құрылыс, сәулет және басқа салаларда кеңінен қолданылады. Бағдарлама 18 тілде шығарылады. Локализация деңгейі толық бейімделуден тек анықтамалық құжаттаманы аударуға дейін өзгереді. Орыс тіліндегі нұсқасы толығымен локализацияланған, оның ішінде командалық жол интерфейсі және бағдарламалау нұсқаулығынан басқа барлық құжаттар.

Бағдарламаның құрылымы

AutoCAD графикалық жүйесін AutoDesk (АҚШ) фирмасы жасап шығарған, сызбалық - конструкторлы құжаттарды шығару және автоматтандырылған түрде жасау, сонымен қатар геометриялық үш өлшемді модельдеу тапсырмаларын шешу үшін арналған. Жүйе атауы Automated Computer Aided Design қысқартуынан алынған. Бағдарламаның алғашқы нұсқасы 1982 жылы пайда болды.
AutoCAD-тағы көрініс - графикалық шығару құрылғыларында(экранда, принтерде, графтұрғызғышта) графикалық бейнелерді бейнелеу үшін қолданылатын, графикалық көріністің сипаттама файлы болып табылады. Көрініс - DWG-файлында сақталатын, компьютер экранындағы бейне. Аяқталған көрініс - бірігіп қолдануға арналған, DWG-файл. Сызба - белгілі - бір масштабта, қағазда сызбаланған көрініс. Көріністер қарапайым және күрделі графикалық примитивтер жиынтығынан алынады. Қарапайым графикалық примитивтер ретінде сызықтар, дөңгелектер, дөңгелек доғалары, нүктелер, мәтіндік жолдар, жолақтар(трассалар), жазық боялған фигуралар және т.б қолданылады. Күрделі примитивтерге блоктар, полисызықтар, өлшемдер, штриховкалар, сонымен қатар үшөлшемді полисызықтар, торап шектері және басқалар қолданылады.

1.1.1 Қолданушы интерфейсі

1-суретте AutoCAD-тың жұмыс үстелі көрсетілген, ол келесілерден тұрады:
- жоғарғы меню - менюдің ең жоғарғы қатары;
- міндетті емес құралдар панелі:
стандартты құралдар панелі - екінші қатар;
әртүрлі құралдар панелі - мысалы, экранның сол жағындағы баған;
- күй қатары - төменгі қатар;
- командалық қатар терезесі - күй қатарының астында;
- жұмыс үстелінің қалған бөлігін алатын графикалық алаң;
- міндетті емес экрандық меню.
Жоғарғы меню қатары Сервис менюіндегі Адаптация меню пунктінен шақырылатын Адаптация меню терезесіндегі Активті меню закладкасының көмегімен сол немесе өзге де пункттерді қосу немесе өшіру жолымен өзгертіле алады немесе AutoCAD - тың басқа менюінен Адаптация меню диалогтык терезесіндегі Меню топтары закладкасы көмегімен жүктеліне алады. Сонымен қатар менюді МЕНЮ командасы көмегімен жүктеуге болады. Жоғарғы меню қатары келесі пункттерден тұрады:

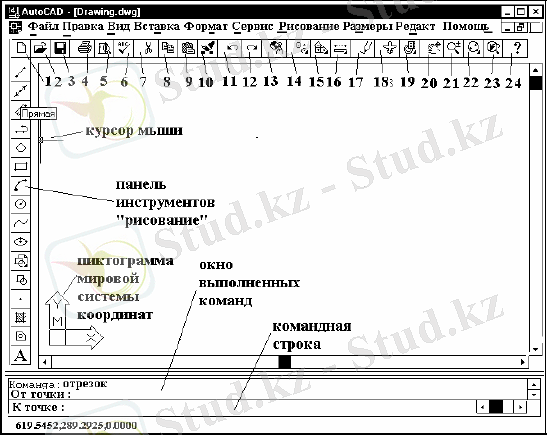

Сурет 1. Windows үшін AutoCAD жұмыс үстелі

- Файл - файлдармен жұмыс жасау менюі;
- Правка - Windows жұмыс үстелінің графикалық бөліктерін редакторлау менюі;
- Түр - экранды басқару, панорамалау, бет алаңын және модель алаңдарының режимдерін ауыстыру, көзқарас нүктесі қондырғылары, көрінбейтін сызықтарды өшіру, бояулар, тонировка жасау, дисплей параметрлерін басқару командаларынан құралады, қажетті құралдар панелін орналастыруға мүмкіндік береді;
- Қою - блоктарды, сыртқы объекттерді, басқа да қосымшалар объектілерін тұрғызуды қаматамасыз етеді;
- Формат - қабаттармен, түспен, сызық типтерімен жұмыс жасауды; мәтін стилін, өлшемін, нүктенің маркер түрлерін, мультисызықтар стилін, өлшем бірлігінің қондырғысын, сызбаның шекарасын басқарумен жұмыс жасауды қамтамасыз етеді;
- Сервис - жүйені, қолданушы экранын басқару құралдарынан тұрады, диалогтық терезелер көмегімен сызба параметрлерін қондырудан тұрады; координаттардың қолданушы жүйесімен жұмыс жасауын қамтамасыздандырады;
- Көрініс салу - көрініс салу командаларын қосады;
- Өлшемдер - өлшемдерді қою командасынан және өлшемдерді басқару параметрлерінен тұрады;
- Редакт - сызба элементтерін редакторлау командаларынан тұрады;
- Көмек - гипертекстілік көмектер жүйесінен құралады.
Стандартты құралдар панелі 1-суретте көрсетілген. Ол келесі құралдардан тұрады:
1. Жаңа - жаңа файл құру.
2. Ашу - нақты файлды ашу.
3. Сақтау - файлды сақтау.
4. Баспалау - сызбаны принтерге шығару.
5. Алдын-ала қарау - баспаға шығарар алдында, сызбаның қағаз бетінде қалай орналасқанын көруге мүмкіндік беретін, сызбаны алдын-ала қарау.
6. Орфография - орфографияны тексеру.
7. Кесу - сызбаның таңдалған элементтерін Windows буферіне өшіру.
8. Көшіру - сызбаның таңдалған элементтерін Windows буферіне көшіру.
9. Қою - Windows буферінен мәліметтерді қою.
10. Қасиеттерді көшіру - берілген объект қасиеттерін басқа объектке көшіру.
11. Болдырмау - соңғы іс-әрекеттерді болдырмау.
12. Қайталау - жаңа ғана болдырылмаған іс-әрекеттерді қалпына келтіру.
13. Internet-ке қосылу - Internet-қараушыны іске қосу.
14. Іздеу - объектілі байлануларды таңдауға арналған құралдар жиынтығы.
15. ПСК - координаттардың қолданушы жүйелерімен жұмыс жасау.
16. Ара-қашықтық - примитив туралы мәліметтерді шығаруға арналған құралдардан тұрады (Тізім); берілген нүктедегі координаттарды анықтау(Координат); нүктелер арасындағы бұрыш пен ара-қашықтықты есептеу (Ара-қашықтық); объекттің периметрі мен ауданын есептеу(Аудан); массоинерционды сипаттамаларды есептеу (Масса).
17. Барлығын өңдеу - экрандағы барлық бейнелерді қайтадан бейнелеу.
18. Жалпы түрі - экранды басқару және панорамалау көмегімен жұмыс үстелінде бейнеленетін сызба аумағын анықтауға мүмкіндік беретін және сызбаның толық түрі бар, Жалпы түр диалогтык терезесін шақыру.
19. Атауы бар түрлер - түрлермен жұмыс жасауға арналған және аксонометриялық проекциялар түрлерін таңдауға арналған құралдар жиынтығы.
20. Нақты уақытта панорамалау - интерактивті режимде панорамалау.
21.Нақты уақытта көрсету - нақты уақыт режимінде көрініс масштабын ұлғайтукішірейту.
22. Рамка - ұлғайтукішірейтудің әртүрлі әдістерін беру үшін құралдар жиынтығы.
23. Алдындағы - көріністің алдындағы масштабына қайта оралу.
24. Көмек - анықтаманы шақыру.
1.1.2 Командалармен жұмыс жасау технологиясы

Командалар - AutoCAD графикалық қолданушы интерфейсінің маңызды элементтері болып табылады, себебі жүйедегі барлық өзгерістер белгілі бір командалардың орындалуы нәтижесінде пайда болады. Командаларды әртүрлі әдістермен енгізуге болады: клавиатурадан енгізу, менюден таңдау немесе құралдар панелінде сәйкес пиктограмманы басу. Команда, командалық қатарда Команда сөзі пайда болған соң ғана енгізіле алады. Команданы клавиатурадан енгізу үшін команда атын жазу керек және ENTER- ді басу керек.
Аббревиатураны енгізу, ол анықталған командалар үшін орындалады. Осылай, Шеңбер командасы үшін К-ны енгізу қажет. Командаларды енгізу құралдар панелі көмегімен жүзеге асады. Құралдар панелі қалқымалы, бекітілген, тіркелген мекен-жайымен болады. Қалқымалы панелдер графикалық алаң бойынша орын ауыстыра алады және өлшемін өзгерте алады, бекітілген - графикалық алаңда орын ауыстыра алмайды және өлшемін өзгерте алмайды. Қалқымалы панель бекітілген бола алады, егер оны графикалық алаң шегіне орналастырса. Бекітілген панель орын ауыстыру арқылы графикалық алаңға орналастырылған соң қалқымалыға айналады. Батырма - құралы оң жақ төменгі бұрышта кішірек үшбұрыш түрінде болады.
Егер осы құралдарды көрсету барысында тышқанның сол жақ батырмасын бассақ және белгілі бір уақыт бойынша басып тұрсақ, онда таңдалған команданың жүзеге асуының әртүрлі нұсқалары орналасқан құралдар панелі пайда болады. Команданы енгізген соң AutoCAD сұрақтар шығарады, жауабына қосымша ақпараттар енгізу қажет: сандық мәндері (мысалы ара-қашықтық, бұрыш және т.б.), кілттік сөздер немесе нүкте немесе диалогтык терезені шақырады.

Функционалдық мүмкіндіктері

AutoCAD-тың алғашқы нұсқаларында шеңберлер, сызықтар, доғалар және мәтін сияқты күрделі нысандардың аз саны жұмыс істеді. Бұл мүмкіндікте AutoCAD "электронды кульман" ретінде беделге ие болды, ол осы күнге дейін қалады. Алайда, қазіргі кезеңде AutoCAD мүмкіндіктері өте кең және "электрондық кульман"мүмкіндіктерінен әлдеқайда жоғары.
Екі өлшемді дизайн саласында AutoCAD әлі де күрделі нысандарды алу үшін қарапайым графикалық примитивтерді пайдалануға мүмкіндік береді. Сонымен қатар, Бағдарлама қабаттармен және аннотациялық объектілермен (өлшемдер, мәтін, белгілер) жұмыс істеудің өте кең мүмкіндіктерін ұсынады. Сыртқы сілтеме механизмін (XRef) пайдалану Сызбаны әртүрлі әзірлеушілер жауапты құрамдас файлдарға бөлуге мүмкіндік береді, ал динамикалық блоктар бағдарламалауды пайдаланбай қарапайым пайдаланушының 2D дизайнын автоматтандыру мүмкіндіктерін кеңейтеді. 2010 нұсқасынан бастап AutoCAD екі өлшемді параметрлік сызбаны қолдайды. 2014 нұсқасында сызбаны нақты картографиялық деректермен (GeoLocation API) динамикалық байланыстыру мүмкіндігі пайда болды.
AutoCAD 2014 бағдарламасының нұсқасы үш өлшемді модельдеуге арналған құралдардың толық жиынтығын қамтиды (қатты күйдегі, беттік және көпбұрышты модельдеуге қолдау көрсетіледі). AutoCAD mental ray көрсету жүйесін қолдана отырып, модельдердің жоғары сапалы визуализациясын алуға мүмкіндік береді. Сондай-ақ, бағдарлама үш өлшемді басып шығаруды басқаруды жүзеге асырады (модельдеу нәтижесін 3D принтеріне жіберуге болады) және нүктелік бұлттарды қолдау (3D сканерлеу нәтижелерімен жұмыс істеуге мүмкіндік береді). Алайда, үш өлшемді параметрлеудің болмауы AutoCAD-қа өнертапқыш, SolidWorks және басқалар сияқты орта деңгейлі инженерлік АЖЖ-мен тікелей бәсекелесуге мүмкіндік бермейтінін атап өткен жөн. AutoCAD 2012 құрамына тікелей модельдеу технологиясын іске асыратын Inventor Fusion бағдарламасы кіреді.

AutoCAD-та үшөлшемді кеңістікте жұмыс жасау

AutoCAD-та үшөлшемді кеңістікте жұмыс жасауға арналған командалар бар, олардың көмегімен ... жалғасы
