Л.Н.Гумилев атындағы Еуразия ұлттық университеті

БӨЖ

БӨЖ тапсырмасы: Электрлік байланыс кабельдерінің түрлері және оларды таңбалау. Тарату желілерінде бағытталған толқындардың параметрлері. Тік бұрышты және дөңгелек метал толқын таратқыштардағы бағытталған толқындар. Толқын таратқышта таралу кезінде толқындардың әлсіреуі.
Т-толқынды ЭЖЖ. Бағыттауыш жүйелерді есептеудің тәсілдерін зерттеу. Оптикалық кабельдерді өндірушілер және номенклатурасы.
Пәні: Телекоммуникациялық бағыттау жүйесінің теориясы

Дайындаған: РЭТ-39 тобының студенті Шыңғыс Ақгүл
Тексерген: Кубенова М.М.

Нұр-Сұлтан, 2021
Электрлік байланыс кабельдерінің түрлері және оларды таңбалау.
"Байланыс кабелі" (БК) ұғымы ақпарат коммуникациясына қызмет ететін бұйымдарды біріктіреді. ГОСТ 15845-80 анықтамасы бойынша байланыс кабелі әртүрлі жиіліктегі токтармен сигналдарды таратады.

Байланыс кабельдерінің маркалары және оларды декодтау(расшифровка) келесі белгілер бойынша жіктеледі:* құрылымы бойынша;
* берілетін жиіліктер спектрі бойынша;
* қолдану саласы бойынша;
* төсеу әдісі бойынша;
* қорғаныш жабынының түрі бойынша.
Байланыс кабельдерін жіктеу шахталарда немесе ауылдық жерлерде пайдалану, дизайн ерекшеліктері, қосымша қорғаудың болуы және т. б. сияқты басқа да ерекшеліктерді ескереді.
Байланыс кабельдерінің түрлері және олардың сипаттамалары
Байланыс кабелі оқшаулауға және қабыққа салынған әртүрлі өткізгіштерден (талсымдардан) тұрады. Байланыс кабельдерінің негізгі түрлерінде әдетте мыс (көбінесе) немесе алюминийден жасалған өзектер болады. Олар бірдей диаметрлі бұралған өзектерден тұрады, олардың әрқайсысының өзіндік оқшаулауы бар. Сонымен қатар, барлық өткізгіштер жалпы қорғаныс қақпағына салынған. Екі өткізгіштің тіркесімі жұп деп аталады. Бұралу әдісіне сәйкес жұпталған кабельдер (әр 2 өзек бұралған) және төрттен (әр 4 өзек) ең көп таралған.
Төмен және жоғары жиілікті сигналдарды байланыс кабелі арқылы беруге болады. Қолдану саласы: қалааралық және қалалық байланыс станциялары арасындағы байланыс желілері, хабар тарату бағдарламаларын беру, Компьютерлік желілер және т. б.
Коаксиалды кабель 2-коаксиалды өткізгіштерден тұрады (ішкі және сыртқы) және олардың диаметрлерінің қатынасы бойынша жіктеледі. Компьютерлік желілерде, байланыс жүйелерінде, автоматтандыру жүйелерінде, хабар тарату желілерінде, сигнал беру жүйелерінде және т.б. жоғары жиілікті электр сигналдарын беру үшін қолданылады.

Оптикалық байланыс кабелі байланыс желілерінде оптикалық сигналдарды беруге арналған. Ол кабельден немесе өзектен (тасымалдаушы элемент; болмауы мүмкін), шыны немесе пластикалық түтіктерге салынған жарық өткізгіштерден тұрады, ылғалдан, механикалық зақымданудан, ағып кетуден және қоршаған ортаның әсерінен қорғауға қызмет ететін оқшаулаудың бірнеше қабаттары. Қолдану, дизайн ерекшеліктері, қабық түрі, оптикалық талшық түрі және рұқсат етілген созылу күші бойынша жіктеледі.

Жіктеу және пайдалану ыңғайлылығы үшін кабельдерге белгілі бір белгі -- марка беріледі.
Кабель маркасы дегеніміз-әріптер мен сандардың көмегімен кабельдің негізгі жіктеу белгілері мен құрылымдық ерекшеліктерін көрсететін белгілер жүйесі.
Бірінші немесе екі әріп кабельдің мақсатын анықтайды. Мысалы, қалалық телефон кабельдері
T әрпімен, магистральдық симметриялы және кіші өлшемді коаксиалды МК әріптерімен, магистральдық коаксиалды кабельдер КМ әріптерімен белгіленеді.
Келесі бір немесе екі әріп кабельдің құрылымдық ерекшелігін немесе оқшаулау материалын білдіреді. Мысалы, NH кабелінің жұлдызды бұралуы 3 әрпімен белгіленеді, кордель-полистирол (стирофлекс) оқшаулау -- С, полиэтилен оқшаулау -- П, құбырлы полиэтилен-т.симметриядағы қағаз оқшаулау және маркадағы коаксиалды кабельдердегі шайба оқшаулауында әріптік белгілер жоқ.
Кабель маркасының соңғы бір немесе екі әрпі қорғаныш жамылғысының түрін білдіреді. Мысалы, жалаңаш қорғасынды кабель Г әрпімен, алюминий қабығы А әрпімен, болат қабығы С немесе Ст әрпімен белгіленеді. В әрпі-кабельді сыртқы джут қорғаныс жабыны бар екі болат таспамен брондау; К - сыртқы жабыны бар дөңгелек мырышталған сымдармен брондау; BG -- брондалған жалаңаш, яғни сыртқы қорғаныс қабаты жоқ.
Төсеме жастықта коррозияға қарсы оқшаулағыш жабындар болған кезде белгілеуге мынадай әріптер қосылады: Л-поливинилхлоридті немесе басқа да пластмасса таспалар қабаты; 2л-екі қабат
арасында битум және креп-қағаз салынған ленталар; П - полиэтиленді шланг; В- поливинилхлоридті шланг. Мұндай сыртқы қақпақтар болған кезде Шп әріптері полиэтилен шлангты немесе SV -- поливинилхлоридті шлангты білдіреді. Кабель брендінің соңында өзектердің немесе коаксиалды жұптардың саны және өзектердің диаметрі көрсетіледі. Мысалы, диаметрі 1,2 мм төрт бұрышты кабельде келесі белгі бар: 4x4x1, 2, диаметрі 0,4 мм болатын бес жүз қалалық кабельде сандық белгі бар: 500 x 2 x 0,4.

Өнеркәсіп шығаратын кабель түрлерінің алуан түрлілігіне байланысты таңбалаудағы бірдей әріптер кейде әртүрлі белгілерге ие болады. Мысалы, 3 әрпі төмен жиілікті кабельдердегі жұлдызды бұрауды, сондай - ақ аймақтық байланыс кабельдерін, С әрпі - "байланыс", "стирофлекс", "болат" және т.б. сондықтан қажет болған жағдайда әріптердің мәндерін ГОСТ немесе кабельдердің техникалық шарттары бойынша анықтауға болады.

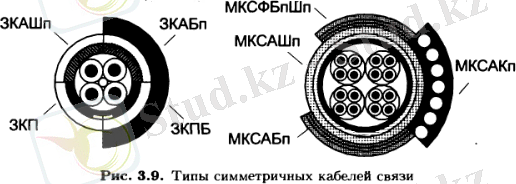

Электр байланысы желілерінде симметриялы байланыс кабельдерінің келесі негізгі түрлері қолданылды (олардың кейбіреулері 3.9 суретте көрсетілген):
МКС, МКСА -- қорғасын және алюминий қабықшалардағы кордельді-полистиролды оқшауланған кабельдер;
МКП -- баллонды полиэтиленді оқшаулағышы бар (теміржол көлігіне арналған арнайы кабельдер);
ТЗ, ТЗП -- кордельді-қағаз және кеуекті полиэтилен оқшаулағышы бар төмен жиілікті кабельдер;
ЗКП, ЗКВ, ЗКА -- полиэтиленді, поливинилхлоридті, алюминий қабықтағы талсымдарды полиэтиленді оқшаулауы бар бірмезгілді кабельдер;
КСПП -- талсымдардың полиэтиленді оқшауламасы бар ауылдық байланыстың бірөлшемді кабельдері;
КСППЗ -- гидрофобты толтырылған полиэтиленді оқшаулағышы бар (3 әрпі) ауылдық телефон байланысының (АТБ) бір салыстырып тексеретін кабелі, ол кабель бойынша ылғалдың таралуына жол бермейді.
Коаксиалды кабельдерден келесі маркалар таратылды:

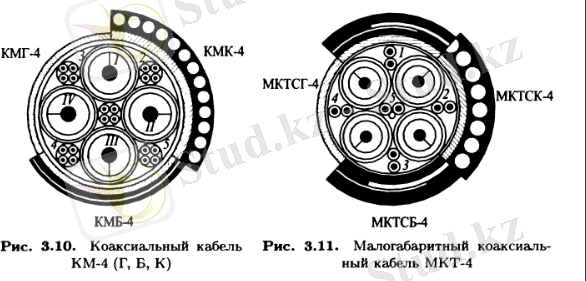

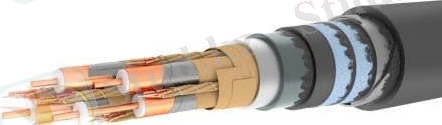

КМБ-4 (КМГ-4, КМК-4) -- төрт коаксиалды жұбы бар біртекті коаксиалды кабель (сурет. 3.10);

КМБ-86 (КМГ-86, КМК -- 86) - құрамдастырылған коаксиалды кабель, құрамында 8 стандартталған жұп 2,69,4 және б шағын габаритті жұп 1,24,6 мм.
3.11-суретте 1,24,6 жұптары бар шағын коаксиалды кабельі көрсетілген.

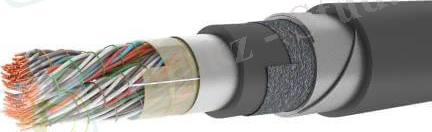

Қалалық телефон желілерінде ТГ (ТБ) маркалы талсымдарды қағазбен оқшаулайтын кабельдер -- қорғасын қабықшада, сондай-ақ полиэтилен оқшаулағышы бар және ТПП және ТППэп маркалы полиэтилен қабықшалары бар кабельдер қолданылады.

Цифрлық абоненттік желілерге арналған электр кабельдері

Қазіргі заманғы байланыс желілерінің қарқынды дамуы және байланыс саласындағы жаңа қызметтердің үздіксіз пайда болуы телефон абоненттері мен компьютерлік желілерді пайдаланушылар санының көбеюі әртүрлі жергілікті және ведомстволық желілерге арзан жоғары жылдамдықты қол жеткізуді талап ететіндігіне ықпал етеді. Бүгінгі таңда корпоративтік және ведомстволық желілердің операторлары абоненттерге ақпараттық қызметтерді ұсыну үшін xDSL (цифрлық абоненттік желі) технологиясы негізінде жабдықтарды кеңінен енгізуде. Бұл қарапайым мыс бұралған жұптар арқылы ақпарат беру жылдамдығын жеткілікті үлкен қашықтықта 8 Мбитс немесе одан да көпке дейін арттыруға мүмкіндік береді. Осы мақсаттар үшін ТППэп үлгісіндегі кәдімгі кабельді пайдалану міндеттерді 100% шешуге мүмкіндік бермейді, өйткені кабельдегі барлық жұптар қазіргі заманғы тарату жүйелерінің талаптарына, ең алдымен өзара әсер ету параметрлері бойынша жауап бермейді.
Кабель өнеркәсібі соңғы жылдары дамыған және сандық телефон кабельдері шығарылады. Бұл кабельдер xDSL технологияларын қолдана отырып кең жолақты абоненттік қол жеткізуге арналған (желілік кодтарды қолданатын сандық тарату жүйелері: НДВ-3; 2B1Q; САР; ТС-РАМ; ДМТ). Кабельдер жерге, телефон кәрізіне, ғимараттың қабырғаларына салынып, әуе желілерінің тіректеріне ілінуі мүмкін. Кабельдер мыс өткізгіштерінің диаметрі 0,5, 0,64 және 0,9 мм болатын бірден 100 жұпқа дейін шығарылады. кабельдерде үздіксіз полиэтилен оқшаулауын немесе үш қабатты пленкалы-кеуекті пленканы қолдануға болады.
Рис. 3.12. Конструкция однопарного кабеля КАЦП-2хО,9: 1 -- медная токопроводящая жила; 2 -- изоляция (сплошная или трехслойная пленко-пористо-пленочная полиэтиленовая); 3 -- сердечник (с гидрофобным заполнителем или сухим вод (C)блокирующим материалом); 4 -- экран (алюмополимерная лента); 5 -- защитные покровы (оплетка стальными проволоками или стальная лента)

Ылғалдан қорғау үшін гидрофобты агрегат немесе су блоктайтын құрғақ элементтер кабельдік ядроға енгізіледі. Кабель алюминополиэтилен таспасымен қорғалған, қорғаныс жабыны ретінде, тапсырысқа байланысты спиральмен қапталған болат таспаны, бойлық гофрленген болат таспаны немесе болат сымдармен өруді қолдануға болады.
Бұл кабельдерде геометриялық біркелкілік және кішкентай бұралу қадамдары бар (10...15 мм), бұл сыртқы және өзара электромагниттік әсерлерден тізбектердің жоғары шу иммунитетін қамтамасыз етеді. Іс жүзінде бұл кабельдер Lan кабельдерін өндіру технологиясымен жасалады (бұралған жұптары бар Жергілікті желілерге арналған кабельдер).
3.12 суретте мысал ретінде,негізінен ескірген, сенімділігі төмен және электрлік сипаттамалардың тұрақсыздығы бар, PRPPM-2xo кабелін ауыстыруға арналған 2XO, 9 бір қабатты сандық кабельдің дизайны көрсетілген.

Тарату желілерінде бағытталған толқындардың параметрлері.
Бағыттаушы жүйелердің түрлері
Басқарылатын толқындар, еркін таралатын электромагниттік толқындардан айырмашылығы, кез-келген бағыттаушы элементтер болған кезде ғана өмір сүре алады: металл, диэлектрлік немесе жартылай өткізгіш беттер, түтіктер, шыбықтар және т. б.

Электромагниттік толқындар таралатын аймақты және электромагниттік энергияның бағыттаушы ағынын белгілі бір бағытта шектейтін құрылғы (мысалы, генератордан антеннаға дейін) тарату желісі (LP), толқын немесе бағыттаушы жүйе (NS) деп аталады.

Тұрақты беріліс сызығы - сипаттамалары (көлденең қимасы, орта параметрлері) z бойлық координатасына тәуелді емес сызық.

Барлық тарату желілерін ашық типтегі тарату желілеріне бөлуге болады (екі сымды желі, бір сымды желі, диэлектрлік толқын, Жарық, беттік толқын толқындары, Линза және айна жүйелері) және жабық типтегі тарату желілері (коаксиалды толқын (кабель), тікбұрышты, дөңгелек, эллиптикалық толқын және т.б.).

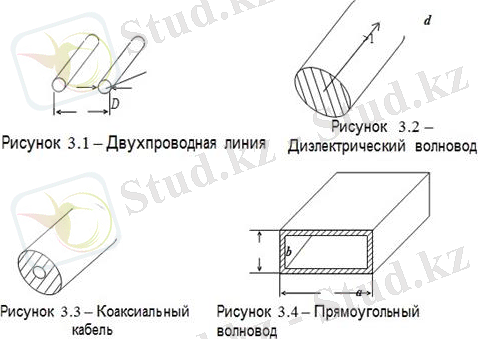

Мысал ретінде күріш. 3.1. екі сымды сызық суретте көрсетілген. 3.2. - диэлектрлік толқынөткізгіш, суретте. 3.3. - коаксиалды толқын (коаксиалды кабель), ал суретте. 3.4. - тік бұрышты толқын.

Функцияларға сәйкес бағыттаушы жүйелер екі топқа бөлінеді: фидерлер және алыс байланыс желілері. Фидерлер салыстырмалы түрде қысқа қашықтықта орналасқан жабдық блоктары арасында энергияны беру үшін қолданылады: күшейткіш немесе компьютер ішінде, антенна мен таратқыш немесе қабылдағыш арасында. Алыс байланыс желілері электромагниттік сигналдарды айтарлықтай қашықтыққа (қалалар, елдер арасында) беру үшін қолданылады. Ұқсас функцияларды радио желілері орындайды, бірақ бұл жағдайда электромагниттік толқын бос кеңістікте таралады және оның өрісінің көлденең өлшемдері шектелмейді.

Бағыттаушы жүйелер бірқатар техникалық талаптарды қанағаттандыруы керек. Олардың негізгілері мыналар:
фидердің жоғары тиімділігін немесе байланыс желісі учаскесінің соңында сапалы қабылдау үшін сигналдың жеткілікті деңгейін қамтамасыз ететін төмен түсу коэффициенті;
берілген берілетін қуатты қамтамасыз ету, бұл қуатты бергіштер үшін маңызды. Бұл жағдайда фидердің электрлік бұзылуы және температураның қызып кетуі болмауы керек;
төмен салмақпен, орташа көлденең өлшемдермен, дизайнның қарапайымдылығымен, орындалудың тиімділігімен және т. б. анықталатын экономикалық орындылық.

Барлық жиілік диапазонында қойылған талаптарды қанағаттандыратын әмбебап NS жоқ. Негізгі қарама-қайшылық-NS-нің ыдырау коэффициенті әдетте жиіліктің жоғарылауымен жоғарылайды. Игеру әрбір жаңа учаскесінің жиілік спектрін сүйемелденеді жаңа үлгідегі НС мүмкіндік беретін технологиялар енгізуге шкаласы бойынша жиіліктер кезінде жеткілікті шағын мәндері коэффициент затухания.

Әр түрлі типтегі NS әр түрлі жиілік диапазонында қолданылады. Тұрақты токтан жүздеген мегагерцке дейін екі сымды және коаксиалды сызықтар қолданылады. Әр түрлі қималардың қуыс металл толқындары гигагерцтен терагерцке дейін, беттік толқын толқындары ондаған мегагерцтен мыңдаған терагерцке дейін қолданылады. Жарық өткізгіштер, Линза және айна жүйелері субмиллиметр және оптикалық диапазондарда қолданылады.

Бағытталған толқындардың жіктелуі
Бағытталған немесе меншікті NS толқындары электромагниттік толқындар деп аталады, олардың өріс құрылымы толқын ... жалғасы
