Л. Н. Гумилев атындағы Еуразия ұлттық университеті

Описание: C:\Users\HP Prson\Downloads\nov-logo-kaz.png

БӨЖ

БӨЖ тапсырмасы: Коаксиальді кабельдер, олардың құрылымдық элементтері және электрлік сипаттамалары. Қалааралық, қалалық, ауылдық кабельдер. Асқынөткізгіш кабельдер және олардың құрылымы. Байланыс кабельдерінің құрылымдарындағы төменгі және жоғарғы асқынөткізгіштік. Толқын таратқыш және олардың құрылысы.

Пәні: Телекоммуникациялық бағыттау жүйесінің теориясы

Дайындаған: РЭТ-39 тобының студенті Шыңғыс Ақгүл

Тексерген: Кубенова М. М.

Нұр-Сұлтан, 2021

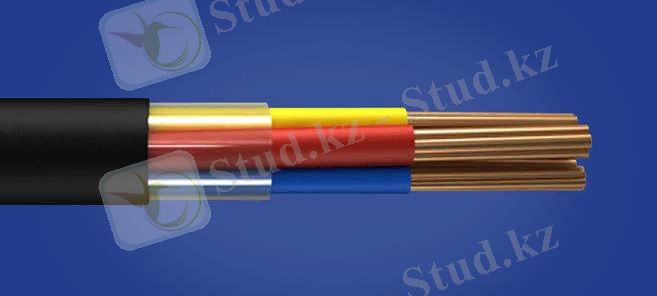

Кабель (голл. kabel - канат, сымарқан), электрлік- сырты қорғағыш қаптамамен қапталған, бір не бірнеше оқшауланған өткізгіштерден (ток өткізетін талсымдардан) тұратын өткізгіш. Кабель электр энергиясын және сигналдарды қашықтыққа жеткізу үшін пайдаланылады. Кабель арналу мақсатына орай күш кабелі (электр энергиясын тасымалдайтын), байланыс кабелі (сигналдарды тасымалдайтын), радиожиіліктік кабель (жоғары жиіліктік) болып бөлінеді. кабельдің құралымы оны тарту (су және жер астында, ауада, зиянды ортада, т. б. ) және пайдалану ерекшеліктеріне қарай әр түрлі болып жасалады. Мысалы, Атлант мұхиты арқылы Еуропа мен Солтүстік Америка арасындағы алғашқы кабельді байланыс - күшейткіштері бар монтаждалған герметикалық коаксилді кабель жәрдемімен жүзеге асырылды (ұызндығы 4000 км) . Күш кабелі талсымдарының көлденең қимасы тасымалданатын электр қуатының шамасына сәйкес 10 - 150 мм2 болады. Кез келген кабельге тән ортақ элементтер: ток өткізетін талсымдар, оқшаулама және сыртын қаптайтын қаптама. Ток өткізетін талсымдар алюминийден немесе мыстан жасалады. Пайдалану мақсатына орай кабель бір сымды немесе көп сымды болады. Кабель оқшауламасы диэлектрик материалдардан жасалады, олар ток өткізетін талсымдарды бір-бірінен және қаптамадан бөліп тұрады. Көп талсымды кабельге жұмыр пішін беру үшін арнаулы құрсаулық оқшауламамен (1-суретте) қапталады. кабельдің цилиндр формалы қаптамасы оқшауланған ток өткізетін талсымдарды ылғал мен химиялық заттар әсерінен қорғайды

Әдетте, қорғасын не алюминийден жасалынған қаптама қолданылады. Пластмасса оқшауламасы бар кабельдердің қаптамасы әр түрлі поливинилхлоридтерден, ал резина оқшауламасы бар кабельде - резинадан жасалады. Қаптаманы мех. зақымнан, тоттанудан қорғау үшін қорғауыш жамылғымен (бронмен) орайды. Бронды қабат ретінде қалыңд. 0, 3 - 0, 8 мм болат лента пайдаланылады. Кабель керу күшінің әсеріне шыдау үшін сыртына диам. 1, 4 - 6 мм мырышталған болат сым оралады. Жоғары кернеулі күш кабелі тармағының ортасы қуыс болады, ол арнайы минералдық маймен толтырылады (2-сурет) . Жоғары қысымды Кабельдің оқшауланған тармақтары 15 - 20 ат. қысымдағы маймен толтырылған болат құбырға орналастырылады. Қазақстанда кабель өнімдерін жасаумен “Қазэнергокабель” акционерлік қоғамы шұғылданады (1999) . Оның өндірістік қуаты жылына АВВГ, ВВГ күштік кабельін өндіру - 850 км; АКВВГ, КВВГ балқымалық кабельін өндіру - 600 км; АПВ, АППВ қондырғылау кабельін өндіру - 2800 км; А, АС жалаңаш сым өндіру - 500 тн; МФ, МТ-2 троллей сымын өндіру - 200 тн.

Коаксиалды кабель (лат тең - бірлесіп және осі - коаксиалды болып табылатын осі; . . Ағылшын коаксиалды жылғы ауызекі Коаксиалды) - орталық өткізгіш және экранда коаксиалды ұйымдастырды және оқшаулағыш материал немесе әуе соққылары бөлінген тұратын электр кабелі. Ол радиожиілік электр сигналдарын беру үшін пайдаланылады. Ол (нормаланған материалдар электромагниттік параметрлерін қимасы нысаны, көлемдерi мен құны) тікелей ағымдағы және төмен жиілікті сигналдар қимасы бойлық осі бағытында неғұрлым біркелкі болып беру үшін пайдаланылуы тиіс қалқанымыз сым айырмашылығы және электр өткізгіштер және оқшаулау үшін жақсы материалдарды пайдалану.

Thinnet кабелі RG-58 ретінде танымал болған, мәліметтерді танымалдаудың физикалық түрінде кеңінен қолданылады. Желілер қосымша құрылғы сұрамайды және өте қарапайым, әрі арзан. (Thin Ethernet) жұқа коаксиалды кабелі қалың кабельге қарағанда ақпаратты қысқа қашықтыққа ғана жібере алады. Бірақ жұқа кабельмен қосылу үшін СР-50 типтегі BNC разъем стандарттары қолданылады және ол барлық ЛВС офистарға стандарт болып табылады. Төменде сипатталатын Ethernet 10Base2 технологиясында да қолданылады.
Қалың коаксиалды кабель (Thick Ethernet) кедергілерге қарсылығы өте жоғары, механикалық сапалы, бірақ кабельді орнату кезінде ЛВС-ке қосылу үшін арнайы қажеттіліктерді талап етеді. Ол жұқа кабельмен салыстырғанда біршама қымбат, және майысқақ емес. Төменде сипатталатын Ethernet 10Base5 технологиясында қолданылады. . ARCNet желісі әдетте RG-62 А/U кабелін қолданады

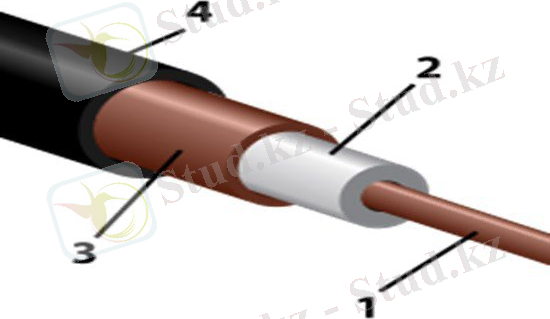

Коаксиалды кабель құрылысы

1 - ішкі өткізгіш

2 - оқшаулау (қатты полиэтилен)

3 - сыртқы өткізгіш (экран)

4 - Сыртқы қабықша (жеңіл-тұрақтанды полиэтилен)

Коаксиалды кабель мыналардан тұрады: (. Суретті қараңыз)

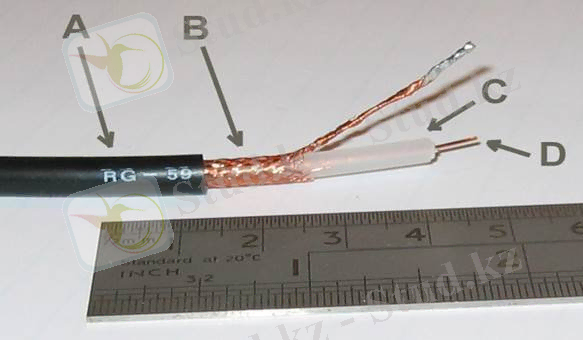

«Теледидар» коаксиалды кабель түрі RG-59 теледидарға антеннаны қосылу үшін пайдаланылады

4 (а) - жеңіл-тұрақтанды қабығы (оқшаулау және сыртқы әсерлерден қорғау үшін пайдаланылады), полиэтилен, поливинилхлорид, Helix PTFE таспа немесе басқа оқшаулағыш материал (УК күн сәуле яғни, төзімді) ;

3 (B) - бұл косы түрінде сыртқы өткізгіш (экран), фольга қапталған фильм алюминий қабаты, және олардың комбинациялары, және гофрленген түтік, спиральды және мыс, алюминий қорытпасынан немесе мыс басқа да металл жолақтар ; .

2 (C) - қатты (полиэтилен, полиэтилен көбік, қатты тефлон, PTFE таспа және ТП) немесе poluvozdushnogo (құбыр, шайбалар және ӨО kordelno-бухталарда) диэлектрик толтыру түрінде жасалған оқшаулау, тұрақты өзара орналасуы қамтамасыз етеді (туралау ) ішкі және сыртқы өткізгіштер;

1 (D) - бір түзу сызықпен (көрсетілгендей), немесе сым спираль свите, арқан сымдар, түтік, мыс, мыс қорытпасынан, алюминий қорытпасынан, мыс-жалатылған болат, алюминий мыспен, күміс жалатылған мыс және ТП тарлығының ретінде ішкі өткігіші тамаша коаксиалды кабель екі сым осьтерінің сәйкестік арқасында, электромагниттік өріс екі компоненттері толық өткізгіштері арасындағы кеңістікте (диэлектрлік оқшаулау) шоғырланған және электромагниттік сәулелену энергиясын жоғалту жояды және сыртқы электромагниттік кедергілерден кабелін қорғайды, ол кабель шегінен тыс қолданылмайды. Нақты кабельдер тамаша геометрия ауытқу салдарынан кедергіге шығарындылар тыс шығысын және сезімталдығы шектеледі. Барлық пайдалы сигнал ішкі жолсерігі арқылы беріледі.

Коаксиалды кабель электр параметрлері

Коаксиалды кабель мынадай электр параметрлерін сипатталады: жиілік диапазоны (МГц) ; алдын ала белгілі бір жиілік диапазонында (дБ) беріліс шығын; кедергісі (Ом) ; Қайтару жоғалту (дБ) ; DC кедергісі (Ом) ; фактор (дБ) қорғау.

Бұл сипаттамалары дайындаушының құжаттамасына немесе кітапшалар келтірілген. Сондай-ақ, құжаттама аталған, ол мұндай ақаулық кернеу ретінде кабелі сипаттамаларын, таңдаңыз немесе энергиясын жеткізуге кем маңызды, басқа бар.

ол арқылы жоғары жиілікті сигнал коаксиалды кабельді беру принципін сипаттайды ең маңызды физикалық құбылыс тері әсері (тері әсері) болып табылады. Бұл металл өткізгіштер кедергісі оның көлеміне байланысты екені белгілі. Сіз дирижер диаметрі арттыру болса, электрондар ағыны ауданы үлкен енгізіледі және DC кезінде дирижер кедергісі азаяды. сол AC үшін шынайы болып табылады - AC ерекшеленеді басылу, бірақ әр түрлі жиілікте - сигнал үлкен енгізу кем шығынды Дирижер. Мұның себебі металл дирижер жүреді тері әсері болып табылады. Оның мәні жақын аймақтағы дирижер сыртқы беті орталығы дирижер астам электрондарды жүреді екен. сигнал жиілігі, одан айқын тері әсері жоғары. CATV жүйелерінде қолданылатын жиілікте, тері әсері өте байқалады. Осылайша, тері әсері жиілігіне кабель РФ сигналдың әлсіреу тәуелділігін түсіндіреді. жоғары жиілікте, дирижер сыртқы беті облысында жиілігі төмен астам электрондарды жүреді. жиілігі артуы электрондардың ағыны таралады дирижер, ауданы азаюы (тарылту) білдіреді, өйткені Нәтижесінде беру жоғары жиілікте үлкен шығынды құрайды.

Коаксиалды кабель экрандау ең маңызды сипаттамаларының бірі, сондай-ақ, сондай-ақ, экран-факторы ретінде белгілі фактор болып табылады. Ол сыртқы электромагниттік кедергілердің әсерінен сигнал қорғау дәрежесін көрсетеді. ол кейбір нүктесінде интерференциялық электр кабелі келеді сигнал қатынасы ретінде анықталады, бұл индекс, децибел өлшенеді. маңызды теледидар және радио сигнал таратқыштар, сондай-ақ электромагниттік кедергілердің тұрмыстық деңгейдегі деңгейі қалалық ортада тән болып табылатын, өте жоғары болған кезде. факторы қорғау құны әсіресе маңызды болып табылады әр түрлі кабельдер үшін скрининг факторы түрлі талаптар бар. Осы параметр тобы алға сілтеме кез келген жағдайда кем дегенде 75 дБ 30-1000 МГц болуы тиіс, бұл Стандарт EN-50083 мемлекеттер. ірі қалалар үшін тарату кабельдер қорғайтын кем дегенде 85-90 дБ болуы тиіс, сондай-ақ кем дегенде 80 дБ абоненттік кабельдер скринингтік. магистральдық кабельдер қалқан үшін кем дегенде 100 дБ болуы тиіс. Бұл көрсеткіш 100 дБ қорғайтын кабелімен орташа жағдайында сыртқы шу берілетін сигналдың толық дерлік қорғауды қамтамасыз деп бағаланады.

Қазіргі уақытта қол жетімді стандартты кабельдер (екі), үш рет және скрининг төрт есе деңгейі. Стандартты қорғайтын құрылымы полипропилен және алюминий таспа қосымша қабаты алюминий фольга тұрады. ол қыртыстарды Тартылу сақталуына кепілдік береді рұқсат полипропилен жүктелген, сондықтан фольга, кабель су жайылуын болдырмау үшін қол қойылды. Бұл құрылыс шамамен 90 дБ скрининг дәрежесін қамтамасыз етеді. Кабельдер әлі шамамен 105 дБ скрининг дәрежесін арттырады коса басылған фольга, жоғарғы жүктейді фольгаға және таспа стандартты біріктіру қосымша, оның ішінде үш есе экрандау құрылымын қамтиды. үштік қорғайтын құрылымы одан қатаң және сынғыш болып Себебі, ол кабель тығыз иілу болмаған тиімді болып табылады. сол Төрттік скрининг қолданылады. төрт-экранда құрылымында тағы бір сыртқы косы қосылады. Бұл экран кабельдік иілу болмаған 120 дБ жетуі мүмкін, ол ең жоғары қорғау деңгейін қамтамасыз етеді.

Қайтару шығын (RL) көрсеткіші - толқындық кедергісі құны бар басқа кабельді опциясы тығыз байланысты. Return Loss басқа қарағанда кабельдік кем сыни параметр болып табылады. кабельдік жүйелерінде рефлексия қараған кезде одан әрі, оны кез келген құрылғыға қарағанда кабель ішкі құрылымында бұл қайтару залал әдетте әлдеқайда жоғары көрсетіледі. Бұл көрініс сигнал (қайтару толқын) өте аз және есептеулер оны қарастыру емес екенін білдіреді. Елеулі ішкі ойлар кабелі ішкі құрылымындағы немесе кабель ұзындығы бойымен зиян бар болса ғана механикалық ақауларды құрылады толқындық кедергісі бұзушылықтар бар. кабель толқындық кедергісі ішкі және сыртқы өткізгіштер және өткізбейтін материалдар диэлектрлік тұрақты диаметрі байланысты еске саламыз.

Осы параметрлердің өзгеруі және импеданс кез келген өзгертсеңіз. Бұл кабель төсеу өндіру немесе пайдалану кезінде туындауы мүмкін. Алайда, өндірістік процесс адал өндірушісіне мұқият бақыланады, сондықтан, неғұрлым ықтимал екі басқа себептер. кабель төсеу нысандарын кезде кабельдік құрылымында күшті майыстырмаңыз немесе рамалы механикалық стресс туындайды, және кабель қимасы геометрия өзгереді.

Кабель жұмыс кезінде кездейсоқ жарақат деректер кабелі зақымдалуына немесе сыртқы қабығы әкелуі мүмкін, ол салдарынан абайсызда орын. көбік қысу кезде оның диэлектрлік тұрақты өзгертеді, және өткізгіштер ауыстыру арқылы сызаттар пайда болуын тудыруы мүмкін және олардың электр параметрлерін өзгерту. Мұндай өзгерістер өлшеу үшін бақылауға қиын және қиын болуы бейім. кейбір нүктесінде импеданс бір кездейсоқ өзгеруі, ең алдымен, кабель жұмысына ешқандай әсер бар, бірақ бірнеше бірнеше осындай мезгіл-мезгіл таралуына ұпай жоқ болады рұқсат етілген деңгейден асатын айтарлықтай жалпы көрінісі сигнал тудыруы мүмкін. Бұл кабель бекіту нүктелер арасындағы интервалдар қалалық инфрақұрылымды кезеңділігі жатады жиі төсеу процесін, әсіресе дұрыс болып табылады. бұзушылықтардың бірнеше ойлар кезеңінде бір-бірімен қосылады болса, дамушы рефлексия сигналдың ауыр жоғалуына әкелуі мүмкін. кабель қайтару шығынның құны көрсетуге тең SRL параметрін (құрылымдық қайтару шығын), сипатталады, және кері толқын жолын кесу дәрежесін көрсетеді. Бұл параметр генераторы Sweep беру жүйесін (жолдық-генераторы) пайдалана отырып, бүкіл жолағы кабелі көрініс сигналдың күшін өлшеу арқылы анықталады. кабелін таңдағанда, біз ол түрлі кабель түрлері үшін SRL түрлі мәні болуға тиіс екенін есте сақтау қажет. ҒЗЗ магистральдық кабельдер құндылығы үшін стандартты EN-50083 айтуынша, кем дегенде 30 дБ (артық емес 3% -дан коэффициентін көрсетуге сәйкес) болуы, және жақсы 20 дБ-ден бөлу және абоненттік кабельдер үшін керек.

Коаксиалды кабель мынадай сипаттамалары:

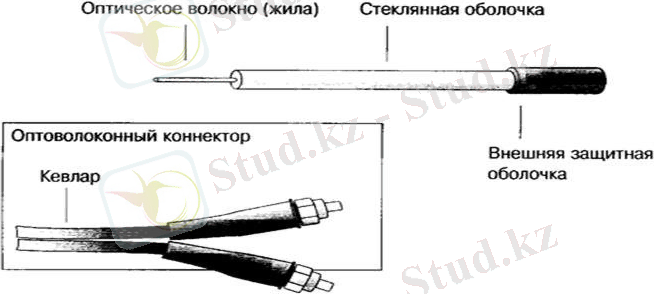

· Коаксиалды кабель салыстырмалы арзан болып табылады. Құны жіңішке коаксиалды кабель көп STR немесе УТР Санат 5, бірақ талшықты-оптикалық кабель қарағанда әлі арзан А қалың коаксиалды STR-тен кем немесе УТР санаты . болып табылады;

· Орнату - бұл қосқыштарын қарапайым енгізіледі және кабельдік өзі әр түрлі залалды төзімді сәл практикаға сәйкес. Коаксиалды кабельдер тоқтатылғанын және жерге талап етеді. Жерге электр тізбек аяқтайды;

· Өткізу қабілеті - ағымдағы коаксиалды желісі үшін тән деректер беру жылдамдығы 10 Мбит / с;

· Бірлік саны - жұқа Ethernet сегментінің үшін түйіндердің specifiable ең көп санын 30 болып табылады, және Ethernet ірі сегменті үшін - 100 бірлік;

· Басылу - коаксиалды кабель сигнал мыс кабель пайдалану «витая бу», кабель қарағанда аз дәрежеде атмосферада жұтып. кабель сегменттерінің ұзындығы екі мың метрге дейін шектеледі;

· EMI - мыс коаксиалды кабель EMI және ақпаратты рұқсатсыз алуға жатады.

Коаксиалды кабельдер стандарттау, жобалау, технологиялық, электр, механикалық, қоршаған ортаны қорғау, сенімділігі мен сапасын параметрлерін параметрлерін бөлінген болуы мүмкін бірқатар параметрлерін сипатталады. стандарттау параметрлерін тобы кабель маркасын, техникалық сипаттамалары нөмірін қамтиды. Дизайн параметрлері - жеке элементтерінің материалдар сипаттамасы, көлемі және салмағы. Бұл электр бастапқы және беру орта параметрлерін, скринингтік параметрлерді қамтиды. тән кедергісі З. В., басылу коэффициенті, дирижер толқын коэффициенті (КСВ) тұрған R, электр оқшаулау кедергісі Riso, электр сыйымдылығы С, индуктивтілік, тіркелу орны кедергісі ZC, рефлексия коэффициенті, электр кедергісі, біркелкі жиілігі: Радио жиілігін коаксиалды кабельдер ең маңызды электр параметрлері болып табылады басылу және фазалық сипаттамасы. оқшаулау кедергісінің және толқынның диаметрі қосымша оның максималды мөлшерін анықтау үшін кабель дизайнын есептеу үшін ішкі дирижер баламалы диаметрі диэлектрлік тұрақты білу қажет. баламалы диэлектриче тән құндылықтар: қатты полиэтилен оқшаулау 2. 2 . . . 2. 3, Кеуекті полиэтилен 1. 5.

CATV кабельдер кеңінен сыртқы өткізгіштердің жартылай қатты, жартылай икемді конструкцияларын пайдаланылады. Сонымен қатар таңбалау кабельдің қолданыстағы жүйесі сәтті емес. Кабельдер үшін стандартталған IEC мынадай ережелер белгiленсе markoobrazovaniya: бірінші, назарға стандартты санын қабылдауға: содан кейін IEC 96 (96 IEC), тән кедергісі, құрылымы параметрлерді қосылған кезде бірқатар оқшаулау және реттілігі үшін диаметрі дөңгелектенеді.

Көптеген стандарттарға ең танымал екі бөлімнен тұрады MIL-C-17 стандартының жүйесі болып табылады:

- Жалпы талаптар және MIL-C-17-F арналған сынау әдістері;

- Әр түрлі өлшемді кабельдер үшін Жеке тұлға сипаттамалары.

Бұл жүйе таза реттік - жоқ, атап айтқанда белгісі, кабель электр және құрылымдық ерекшеліктері анықтау. Радио жиілік кабельдер жабдықтау Барлық кабельдердің шетелдік өндірушілер MIL-C-17 талаптарына сәйкес.

РФ кабельдер жалғыз пайдаланылады, бірақ бірге SKTV жабдықтармен емес. байланыс параметрі стандарттау қажеттігіне компоненттері мен әкеледі Бұл мүмкіндік. Бұл опция - ең маңызды көрсеткіш, кабель белсенді (күшейткіш) байланысты және пассивті (қосылыстардың, сплиттерлер), CATV жабдықтарды мүмкіндігі туралы куәландыратын. «Монтаждау опциясы» ұғымы толқындық кедергісі және оқшаулау диаметрі кіреді. Соңғы кабель параметрлерін және демпферлік коэффициенті ретінде, әсіресе, осындай маңызды соның, және номиналды қуат санын анықтайды. Бұл іс жүзінде оқшаулау диаметрі, мм үшін мынадай мәндері бар коаксиалды кабельдер пайдалана стандартталған сериясы болып табылады:

Кабельдер параметрлерін мәндер болуы қажет жүйелерді жобалау және пайдалануға. Мұнда негізгі сипаттамалары мен компьютерді пайдаланылатын кабельдер үшін анықтамалық материалдар есептеу үшін формула алынған.

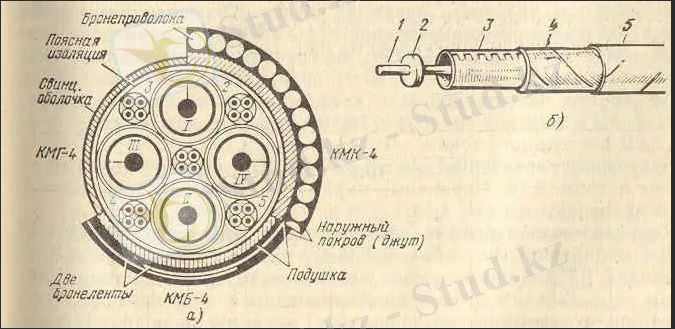

Қалааралық коаксиалды кабельдер.

Ең кең таралған түрі:

а. КМ-4(2, 6/9, 5) кабелі;

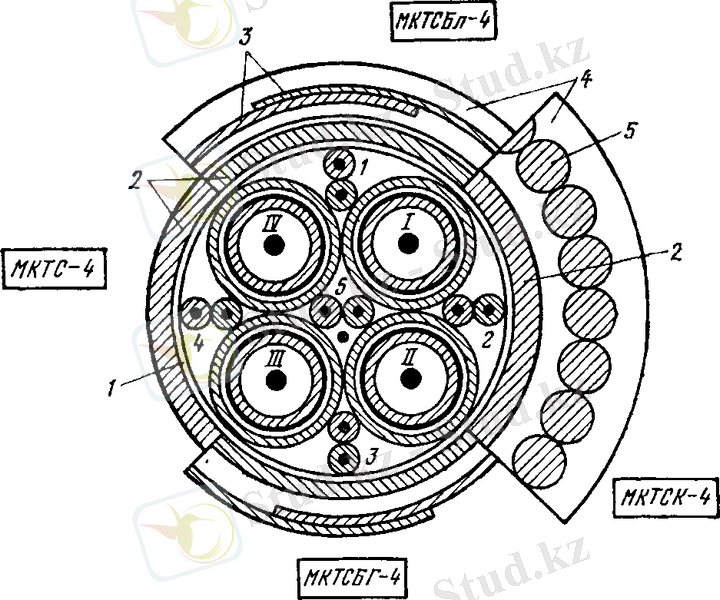

б. азгабаритті кабель - МКТ-4(1, 2/4, 6) ;

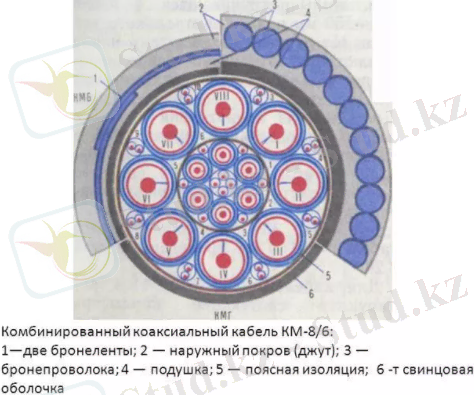

в. құрама кабель - КМ 8/6 (2, 1/9, 7),

мұндағы 4, 8/6-коаксиалды жұптар саны. Алымында-коаксиалды жұптар саны-ішкі талшықтар, бөлімінде-сыртқы.

Аймақтық (облыс ішіндегі) кабельдер.

мыстан жасалған диаметрі 1, 2 мм талшықтар.

МКСШ - аз габаритті талшықтар диаметрі 1, 5 мм.

Бірінші төрттік жұп жасыл және көк түсті талшықтардан тұрады. Төрттік центрінде полистрольді кордель орналасқан, диаметрі d=1, 1 мм. Алюминийден жасалған қабығы бар, қалыңдығы 1 мм.

Қалалық телефондық кабельдер

ҚТК арналған мақсаттарына байланысты бөлінеді: абоненттік, АТС пен абоненттерді жалғайтын және қосқыш кабельдер. Қосқыш қабельдер АТС-терді бір-бірімен және қалааралық станциямен байланыстырады.

Абоненттік телефондық кабельдер былай бөлінеді:

а) қағазды изоляциялы;

б) пластмассалы изоляциялы.

Қалалық кабельдер қадамы 100 мм болып келетін жұпты бұрмасы және шиырмалы бұрмасы бар.

Ауылдық кабельдер.

Ауылдық байланыс кабельдері станцияаралық және абоненттік болып бөлінеді. Станцияаралық байланыс үшін бір немесе екі-төрттік КСПП-1Х4 және КСПП-2Х4 типті кабельдер ИКМ-15, ИКМ-30 сандық тарату жүйелері үшін қолданылады. Станцияаралық қосқыш линиялардағы байланыс ұзақтығы 100 км-ге дейін жетеді. КСПП кабелінің тоқөткізгіш талшықтар диаметрі 0, 9 және 1, 2 мм болып келеді.

Ауылдық байланыс желілерінде біртөрттік кабельдерден басқа біржұпты кабель ПРППМ-1Х2 қолданыс тапты. Әдетте диаметрі 0, 8; 0, 9; 1, 2мм болып келетін мыс талшықты, полиэтиленді изоляция мен қаптамасы бар. Ауылдық байланыс желісін ұйымдастыруға болашағы бар деп биметаллды (алюминий-мыстан жасалған талшықтар диаметрі 0, 5 және 0, 9 мм) және суға тұрақты гидрофобты толтырмасы бар кабельдерді айтуға болады. Олардың маркировкасы ТППЗ және сыйымдылығы 5Х2 және 10Х2 болып келеді.

2. 4-сурет. Ауылдық кабельдер

Асқын өткізгіштік-бұл материалдың қасиеті, онда электр кедергісі критикалық температураға жеткенде нөлге дейін төмендейді.

Төмен температуралы және жоғары температуралы асқын өткізгіштерге негізделген кабельдің белгілі дамуы:

1. Nb-Ti және Nb3Sn жүйесінің қорытпалары төмен температуралы өткізгіштер ретінде қолданылады;

2. Күрделі аралас мыс оксидтері өткізгіштен жоғары температура ретінде қолданылады.

Алайда, сұйық азотты салқындатқыш ретінде пайдаланатын үнемді криогенді қамтамасыз ету жүйелерінің арқасында жоғары температуралы өткізгіштерден (ВТСП) жасалған сымдар ЭБЖ-де қолданылды.

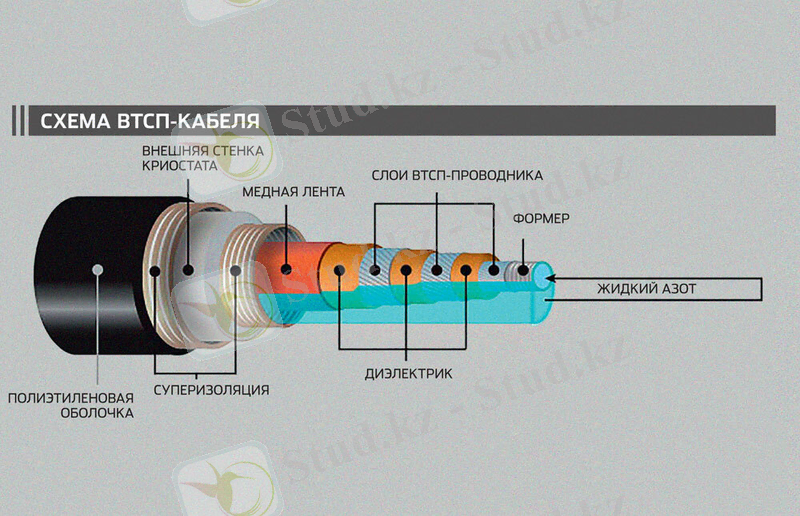

ВТСП кабелінің құрылымы келесі элементтерден тұрады:

  1. Втсп таспалары қолданылатын мыс құбырын қалыптастыру;
  2. Композиттік материалдан жасалған электр оқшаулағышы (сұйық азотқа малынған диэлектрлік/полипропилен қағазы) ;
  3. ВТСП-дан жасалған оқшаулағыш экран;
  4. Термиялық оқшаулау, оның дизайны екі гофрленген құбырдан және қосымша көп қабатты оқшаулаудан (немесе супер оқшауланудан) тұрады.

77к температурада сұйық азотпен салқындату Ішкі құбыр мен оқшаулағыш экран арасында, сондай-ақ қалыптастырушы құбыр бойынша жүзеге асырылады.

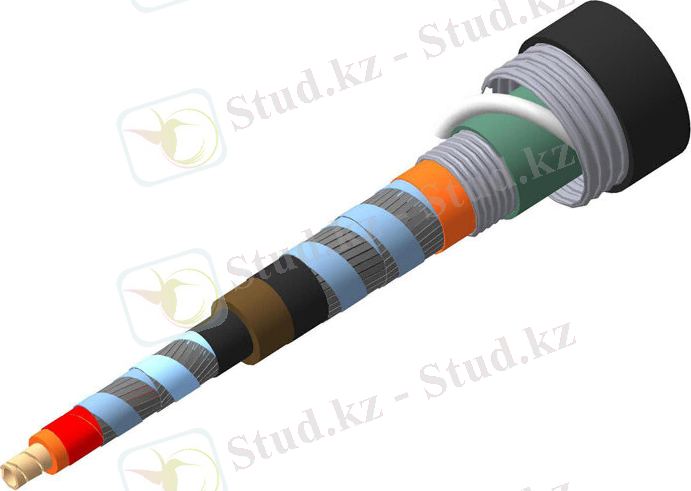

ВТСП кабель

Описание и конструкция ВТСП кабеля

Өз кезегінде ВТСП кабелі екі санатқа бөлінеді: бірінші буын және екінші буын сымдары.

  1. Бірінші буын кабелі үшін Bi2212 (Bi2Sr2CaCu2Ox) және Bi2223 (Bi2Sr2Ca2Cu3Ox), екінші буын кабелі үшін YBA2CU3O7 қолданылады;
  2. Бірінші буын кабелінің жалпы қимасына қатысты асқынөткізгіш қимасының бөлігі 40% - ға дейін, екінші буын кабелі үшін-5% - ға дейін;
  3. ВТСП бірінші буын кабеліне арналған таспаларда күмістен жасалған қабық бар, екінші буын кабелі үшін-никель негізіндегі қорытпадан жасалған субстрат бар;

ВТСП кабелінің артықшылықтары

ВТСП және криогендік қамтамасыз етудің қымбат болуына және күрделілігіне қарамастан, асқын өткізгіш кабельдер дәстүрлі кабельдерге қарағанда бірқатар артықшылықтарға ие:

1. ВТСП кабелін өрт қауіптілігі жоғары объектілерде пайдалануға жол беріледі;

2. ВТСП кабелі экологиялық таза;

3. ВТСП-дағы ток тығыздығы мысқа қарағанда шамамен 100 есе жоғары, бұл энергия желілерінің өлшемдерін азайтуға мүмкіндік береді.
