КІРІСПЕ
Көп шөмішті экскаваторлар, жалғыз шөмішті экскаваторларға қарағанда, үздіксіз жұмыс істейтін машиналар болып табылады. Экскаватордың негізгі жұмыс органы - шөміші болғандықтан, көпшөмішті экскаваторлар өзінің көпфункционалдығымен және жұмыс өнімділігінің жоғары деңгейімен сипатталады. Жұмыс органдарындағы кең ассортименттің арқасында көпшөмішті экскаваторлар әмбебап машинаға айналады.
Қазу процесінің үздіксіздігінің арқасында жұмыс органындағы инерциялық жүктемелер азаяды және өнімділік бір шөмішті экскаваторларға қарағанда 1,5 - 2 есе үлкен болады.
Құрылыс жұмыстарында көпшөмішті экскаваторлар траншеяларды, түрлі арналарды қазу, сонымен қатар қазу-аршу жұмыстарында топырақтан арылу үшін, сондай-ақ карьерлерде құрылыс материалдарын өндіру мақсатында қолданылады.
Көпшөмішті экскаваторлардың классификациясы
Үздіксіз жұмыс істейтін экскаватор - топырақты жер жабындысын үздіксіз өңдейтін және бір уақытта үйіндіге немесе белгігі бір көлік құралына тасымалдайтын экскаватор. Аталмыш экскаваторларды басқаша - көпшөмішті экскаваторлар класының өкілі деп қарастыруға болады.
Машинаның үздіксіз жұмысын қамтамасыз ету үшін жұмыс органы үнемі айналып тұруы керек. Бұл айналымның сипаты - жұмыс органының түрімен бірге осы экскаваторлар жіктелетін негізгі сипаттамалардың бірі болып табылады.
Көпшөмішті экскаваторлар классификациясы келесідей бөлінеді:
Жұмыс органының кеңістікте қозғалу сипаты бойынша:
бойлық қазу экскаваторлары - жұмыс органының қозғалыс жазықтығы машинаның қозғалыс жазықтығына параллель;
көлденең қазу экскаваторлары - жұмыс органының қозғалыс жазықтығы машинаның қозғалыс жазықтығына перпендикуляр;
радиалды қазу экскаваторлары немесе роторлы экскаваторлары - жұмыс органы қозғалу кезінде вертикалды осьтің айналасында айналады;
Жұмыс органының құрылымы бойынша:
шынжырлы ( барлы жұмыс органы, еркін ілінетін шынжыры бар жұмыс органы );
роторлы ( жұмыс элементтері ротор шеңберіне орналастырылған, жұмыс элементтері ротордың бүйір бетіне орналастырылған );
қос роторлы немесе қос фрезерлі (жұмыс органы екі көлбеу ротордан тұрады, олардың бүйір беті фрезерлік кескіш ретінде жұмыс істейді);
аралас ( соқалы-роторлы, шнекороторлы );
Жұмыс элементтерінің түрі бойынша:
шөмішті жұмыс органы (көп шөмішті экскаваторлар);
қырғыш, кескіш, соқалы немесе аралас жұмыс органы;
Жұмыс мақсаты бойынша:
траншеялы ( траншеялар төсеуге арналған );
дренажды ұйымдастыру үшін қолданылатын дренаж төсегіштер;
каналдарды ( суару, құрғату ) және кюветтерді төсеу үшін пайдаланылатын экскаваторлар;
аршу және өндіру жұмыстары үшін пайдаланылатын карьерлік экскаваторлар;
Жетек түрі бойынша:
механикалық жетекті;
гидравликалық жетекті;
электрлі жетекті;
аралас жетекті;
Жүріс құрылғысының түрі бойынша:
шынжыр табанды;
пневмодөңгелекті;
Жұмыс жабдығын жүріс бөлігімен қосу тәсілі бойынша:
аспалы ( жұмыс органының қосымша тірегінсіз );
жартылай тіркемелі ( жұмыс органы трактордың алдыңғы жағына және артқы жағындағы қосымша арбаға сүйенеді );
тіркемелі ( жұмыс органының өздік жүріс бөлігі бар және тартқышпен сүйретіледі )
Шынжырлы траншеялық экскаваторлар
Шынжырлы траншеялық экскаваторлар Белорусиялық МТЗ-82 доңғалақты тракторларының берілісін конструктивті жетілдіруі мен шынжыр табанды тракторлардың шассиін қолдану негізінде шығарылады.
Аталмыш доңғалақты тракторлар негізінде құрастырылған экскаваторлар әртүрлі кабельдер мен кішкентай диаметрлі құбырларды төсеу мақсатында I-III санаттағы минералды топырақтарда траншеяларды қазу үшін қолданылады. Бұндай экскаваторлар ор қазуға арналған қырғыш жұмыс органымен және аз көлемді жоспарлау жұмыстарды жүзеге асыратын, сондай-ақ түрлі орларды толтыратын бульдозерлі механизммен ( 1-сурет ) жабдықталған.

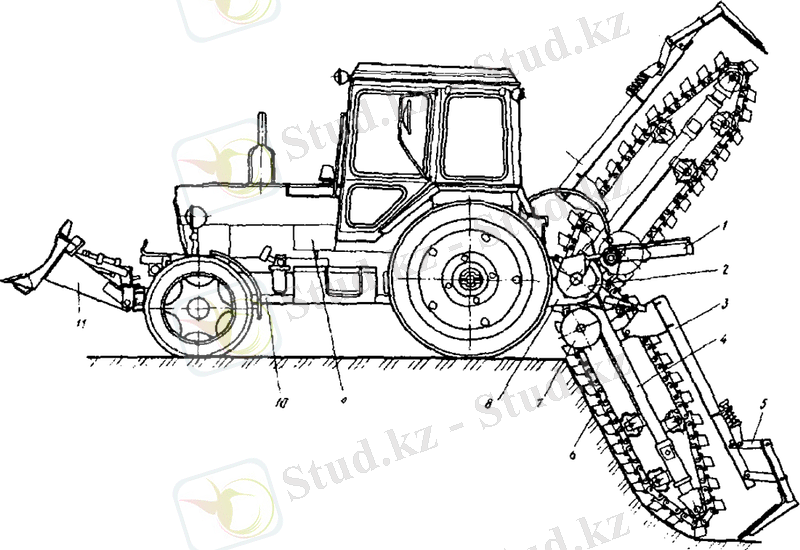

1-сурет. Дөңгелекті трактор негізінде құралған көпшөмішті экскаватор сұлбасы. 1 - жұмыс органын түсіру-көтеру механихмі; 2 - жетекті білік; 3 - жұмыс органдарының қосымша рамасы; 4 - жұмыс органы; 5 - тазалау механизмі; 6 - жұмыс жасайтын шынжырлы бөлшегі; 7 - шнек; 8 - жұмыс органы жетегінің редукторы; 9 - жүріс азайтқыш; 10 - трактор; 11 - бульдозерлі механизм.
Шынжырлы траншеялық экскаваторлар мобильді және маневрлі болып келеді, бұл оларды қалалық жерлерде, сондай-ақ машинаны жиі ауыстыруды қажет ететін шағын құрылыс алаңдарында пайдалануға мүмкіндік береді.
Жұмыс органы қарама-қарсы ұштарында екі жұлдызша орнатылған раманы қамтиды, жоғарғы жұлдызша жетек арқылы орындалады. Жұлдызшалар тірек роликтерімен бекітілген жұмыс шынжырының әсерінен иіледі. Шынжырға кескіш тістер немесе қырғыштар орнатылады, олар өз кезегінде топырақты қабылдайды және жылжытады, кейін ол шнек арқылы алынады және машинаның қозғалысына перпендикуляр бағытта қозғалады. Жұмыс органының жетегі механикалық немесе гидравликалық түрде болады. Траншеяны тазарту және оған кабель немесе құбыр төсеу үшін белгілі бір профиль беру процесі тазарту механизмімен жүзеге асырылады. Жұмыс жабдығын көліктік жағдайға көтеру гидроцилиндрлердің көмегімен қамтамасыз етіледі.
Шынжыр табанды экскаваторлар ТТ-4 шынжыр табанды тракторы немесе Т-170 өнеркәсіптік тракторы негізінде жасалады. Бұл экскаваторлар су және кәріз құбырларын, кабельді және басқа коммуникацияларды төсеу үшін траншеялар қазуға арналған. Бұл экскаваторлар I-III санаттағы топырақтарда 200 мм-ге дейін тасты қосылыстармен жұмыс істеуге қауқарлы болып табылады.

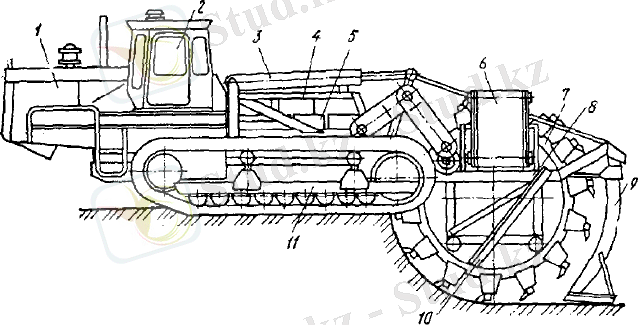

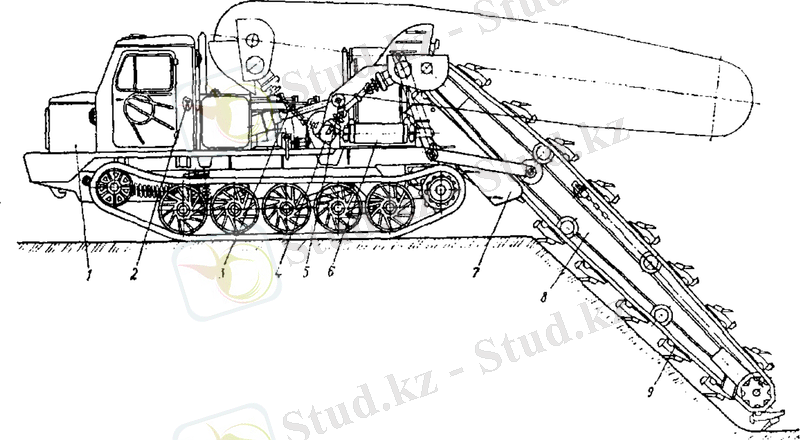

2-сурет. Транспортерлі түсірілімі бар шынжырлы траншеялық экскаватор. 1 - трактор; 2 - басқару органы; 3 ... жалғасы
