ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ КОММЕРЦИЯЛЫҚ ЕМЕС АКЦИОНЕРЛІК ҚОҒАМЫ

Ғұмарбек Жүсіпбекұлы Дәукеев атындағы «Алматы энергетика және байланыс» университеті

«Электрмен жабдықтау және энергияның жаңғыртылатын көздері»

кафедрасы

ЕСЖ №1

Пәні: Цирфлық техника негіздері

Тақырыбы: Жоғары кернеулі желінің (ЖКЖ) ажыратқышын автоматты қайталап қосу (ЖКЖ АҚҚ)

Мамандығы: 5В071800 - «Электр энергетика»

Орындаған: Бейсен Д.

Тобы: РЗиАк 17-4

Нұсқа: 2(11)

Қабылдаған: Изтелеуов И. К.

«» 2020 ж.

(бағасы) (қолы)

Алматы, 2020

1 Есептеу-сызба жұмыс №1. Жоғары кернеулі желінің (ЖКЖ) ажыратқышын автоматты қайталап қосу (ЖКЖ АҚҚ)

Жұмыстың мақсаты: микроконтроллерлер және цифрлық техника негіздерін қолдану облыстары бойынша бастапқы білімді меңгеру. Жоғары кернеулі желінің (ЖКЖ) ажыратқышын қайталап қосуды және оны өшіруді іске асыратын бағдарламаның жұмысын зерттеу. УМК-7 стендінің моделдеуші мүмкіндіктерін пайдалану негізінде РҚ жасау.

1. 1 Теориялық мәліметтер және бағдарламаның орындалуы

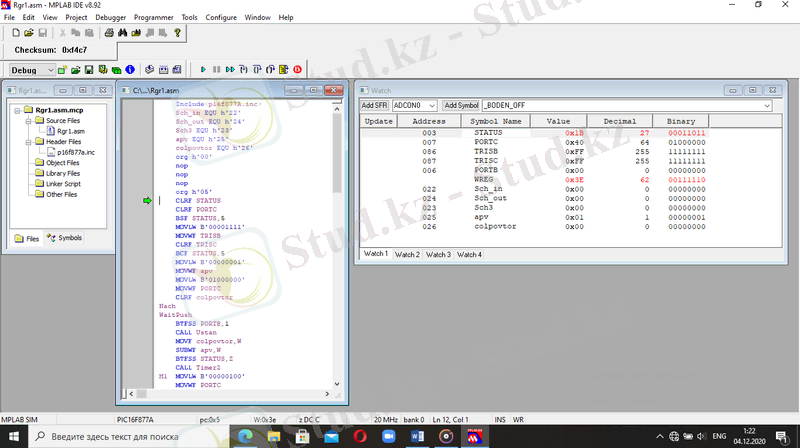

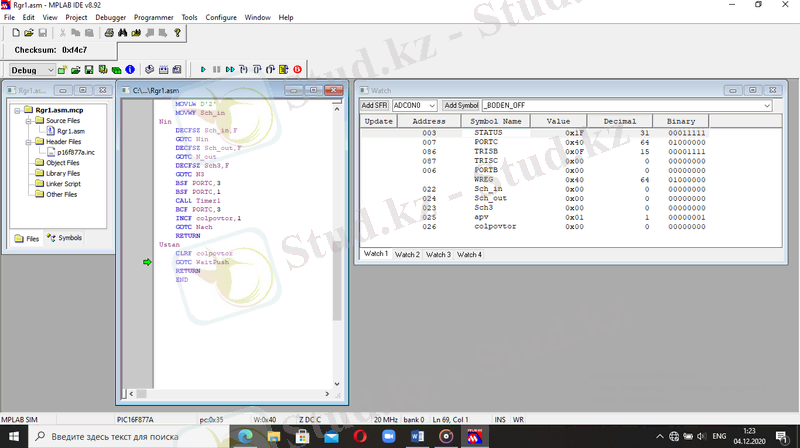

ЖКЖ автоматты қайталап қосылудың (АҚҚ) қарапайым нұсқасын іске асыратын бағдарлама қалыпты режимде ЖКЖ ажыратқышының өшкені жайлы сигналды күтеді. ЖКЖ сөндіргішінің өшкені жайлы сигнал УМК-7 -ге S1 тумблерін қысқа уақытқа қосу арқылы дара сигналды берумен имитацияланады. Энергия PORTB RB1 битіне беріледі, ол өз кезегінде Timer2 қосады. Timer2 тапсырмаға сәйкес уақыт кідірісімен белгілі бір уақытта белгілі бір PORTC разрядына энергия береді. Бұл сигнал телеметрия көмегімен шағын станцияға беріледі. Разряд нөмірі тапсырма бойынша таңдалынады. Timer2 таймері арқылы берілген автоматты қайта қосылудың кідіру уақытын 20 МГц тактілік жиілікті ескере отырып есептеу керек. Timer1 таймерінің уақыты ажыратқышты қосуға қажет кідірісті және телемеханика арқылы келген өшіру сигналының жоғалып кетуін анықтайды. Бағдарламаның орындалуы кезінде автоматты қайта қосылудың сәтті өткенін және сәтсіз болған кездегі терезені PrtSc ақылы түсіріп алыңыз.

Бағдарламаның нұсқауларды бірінен кейін бірін орындау арасындағы кідірістерді жасау осы уақыт аралығында таймер ішкі бағдарламасын қосу арқылы жүзеге асырылады. PIC16F877A микроконтроллерінде үш таймер модулі бар: TMR0, TMR1 және TMR2. Бұл бағдарламада салынған циклдарды қолдану арқылы бағдарламамен жасалған таймер қолданылады. Салынған циклдердің сандарын өзгерту арқылы кең спектрлі уақытша кідірістерді жасауға болады.

1. 1 кесте - Есептеу-сызба жұмыс №1 арналған тапсырмалардың нұсқалары

Нұсқа №

Нұсқа №:

Т_{аққ}, \ сек

1: 0, 21

2: 0, 41

3: 0, 52

4: 0, 62

5: 0, 78

6: 0, 88

7: 0, 93

8: 0, 98

9: 1, 04

Нұсқа №: Бит № қосу

1: 1

2: 2

3: 3

4: 4

5: 5

6: 6

7: 7

8: 0

9: 1

Нұсқа №: Бит № «сәтті»

1: 1

2: 1

3: 1

4: 1

5: 0

6: 0

7: 0

8: 0

9: 3

Нұсқа №: Бит № «сәтсіз»

1: 3

2: 4

3: 5

4: 7

5: 3

6: 4

7: 5

8: 7

9: 1

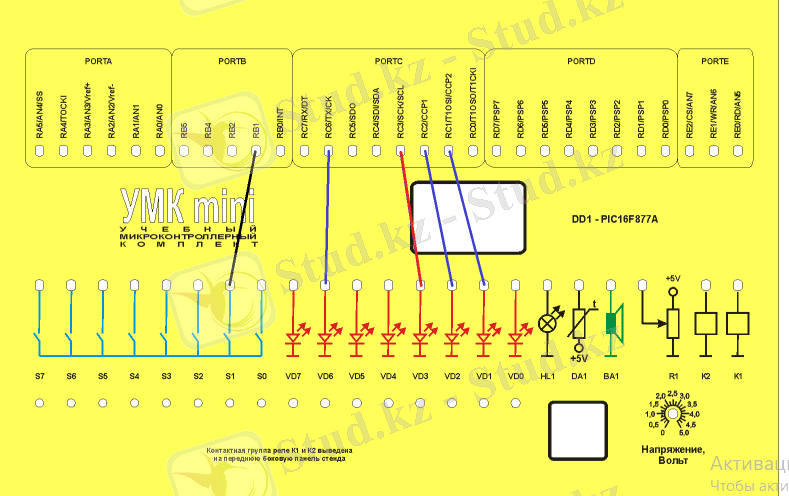

1. 1 сурет - Байланыстыру сұлбасы 3 битке сөндіргішті қосу.

Өз нұсқаңызды тапсырма бойынша қойыңыз.

Қорытынды

Біз бұл есептік графикалық жұмыста микроконтроллерлер және цифрлық техника негіздерін қолдану облыстары бойынша бастапқы білімді меңгердік. Жоғары кернеулі желінің (ЖКЖ) ажыратқышын қайталап қосуды және оны өшіруді іске асыратын бағдарламаның жұмысын зерттедік. УМК-7 стендінің моделдеуші мүмкіндіктерін пайдалану негізінде РҚ жасадық.

Әдебиеттер тізімі

1. Погребинский М. П. Микропроцессорные системы управления электротехническими установками. - М. : МЭИ, 2003.

2. Информатика. Базовый курс. Учебное пособие для вузов под ред. Симоновича С. В. - СПб. : Питер, 2003.

3. Катцен С. PIC микроконтроллеры. Все, что необходимо вам знать. - М. : Додека, 2008.

4. Копесбаева А. А. Микропроцессорные комплексы в системах управления. Учебное пособие. - Алматы. АИЭС, 2010.
