Желілік маркетинг агенттігінің кәбілдік жүйесін дамыту

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 18 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТІРЛІГІ

НАО Ш. УӘЛИХАНОВ атындағы КӨКШЕТАУ УНИВЕРСИТЕТІ

МИНИСТЕРСТВО НАУКИ И ОБРАЗОВАНИЯ РЕСПУБЛИКИ КАЗАХСТАН

НАО КОКШЕТАУСКИЙ УНИВЕРСИТЕТ

имени Ш. УАЛИХАНОВА

ПОЛИТЕХНИКАЛЫҚ ФАКУЛЬТЕТІ

ПОЛИТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ

Кафедра «ИС и ВТ»

«Компьютерлік желілер» пәні бойынша

КУРСТЫҚ ЖҰМЫС

КУРСОВАЯ РАБОТА

Тақырыбы « Желілік маркетинг агенттігінің кәбілдік жүйесін дамыту»

Орындады:

Выполнил: Жақсылық Б. Н

(қолы, подпись)

«Қорғауға жіберілді» «Допускается к защите» Оқытушы Преподаватель ст. преп. Мусабеков Ж. С.

Бағасы

Оценка

КӨКШЕТАУ 2020

Ф. 4. 08. -04

НАО Ш. Уәлиханов атындағы Көкшетау университетінің «Ақпараттық жүйелер және есептеуіш техника» кафедрасы

НАО Кокшетауский университет имени Ш. Уалиханова

Кафедра «Информационные системы и ВТ»

«БЕКІТЕМІН»

«УТВЕРЖДАЮ»

Хан С. И.

кафедра меңгерушісі

зав. кафедрой

24 қырқүйек 2020 ж.,

«Компьютерлік желілері»

пәні бойынша курстық жұмысына арналған

№ 7 ТАПСЫРМА

ЗАДАНИЕ № 7

на курсовой проект по дисциплине:

Компьютерные сети

Студент :Жақсылық Б. Н топ (группа) ИСК-81 жұмыс тақырыбы ( тема работы)

Желілік маркетинг агенттігінің кәбілдік жүйесін дамыту.

жұмыстың шығу деректері (исходные данные)

Әдістемелік нұсқауларпән бойынша курстық жобаны іске асыру туралы

«Компьютерлік желілер» пәні бойынша курстық жұмысына арналған

№

Түсініктеме жазбаның мазмұны

Содержание пояснительной записки

Орындау мерзімі

Сроки выполнения

Көлем жобасы

Примерный объем

№: 1

Түсініктеме жазбаның мазмұныСодержание пояснительной записки: Курстық тақырыбымен танысу

Орындау мерзіміСроки выполнения: 27. 09. 2020-28. 10. 2020

Көлем жобасыПримерный объем: 4

№: 2

Түсініктеме жазбаның мазмұныСодержание пояснительной записки: Курстық жұмысқа керек мәлімет жинау

Орындау мерзіміСроки выполнения: 28. 10. 2020-15. 11. 2020

Көлем жобасыПримерный объем: 10

№: 3

Түсініктеме жазбаның мазмұныСодержание пояснительной записки: Курстық жұмысты жасау, өңдеу

Орындау мерзіміСроки выполнения: 15. 11. 2020-29. 11. 2020

Көлем жобасыПримерный объем: 10

№: 4

Түсініктеме жазбаның мазмұныСодержание пояснительной записки: Курстық жұмысты қорғау

Орындау мерзіміСроки выполнения: 30. 11. 2020

Көлем жобасыПримерный объем: 1

№:

Түсініктеме жазбаның мазмұныСодержание пояснительной записки:

Орындау мерзіміСроки выполнения:

Көлем жобасыПримерный объем:

№

Графикалық бөлімнің мазмұны

Содержание графической части

Орындау мерзімі

Сроки выполнения

Парақтар саны

Количество листов

Формат

№:

Графикалық бөлімнің мазмұныСодержание графической части:

Орындау мерзіміСроки выполнения:

Парақтар саныКоличество листов:

Формат:

№:

Графикалық бөлімнің мазмұныСодержание графической части:

Орындау мерзіміСроки выполнения:

Парақтар саныКоличество листов:

Формат:

Әдебиеттер (Литература) :

Таненбаум Э. С., Уэзеролл Д. Дж. Компьютерлік желілер. 1 - бөлім: Оқулық / Ауд. А. М. Махметова, С. Б. Беркімбаева. Алматы, 2013
Яворский В. В., Смагулова Ә. С., Әміров А. Ж. Компьютерлік желілер: Оқу құралы. - Астана: Фолиант, 2008, 152 б.
Гук М. Аппаратные средства локальных сетей. Энциклопедия - СПб: Издательство «Питер», 2000. - 576 с. : ил.
Новиков Ю. В., Кондратенко С. В. - Локальные сети: архитектура, алгоритмы, проектирование. М. : Издательство ЭКОМ, 2000. - 312 с. : ил.
Эд Уилсон. Мониторинг и анализ сетей. Методы выявления неисправностей. М. : Издательство «Лори», 2002. - 350 с. : ил. Тапсырма берілген күні24. 09. 2020, Жұмысты қорғау күні30. 11. 2020.

Дата выдачи задания 24. 09. 2020 , Дата защиты работы 30. 11. 2020.

Жұмыс жетекшісі (Руководитель работы) Мусабеков Ж., аға оқытушысы

Тапсырма орындауға алынды 24. 09. 2020,

Задание принял к исполнению 24. 09. 2020, Жақсылық Б. Н

(Қолы, подпись)

М А З М Ұ Н Ы

КІРІСПЕ . . . 5

1. Тапсырма туралы мәлімдеме . . . 6

2. Кәсіпорынның ақпараттық қажеттіліктерін талдау . . . 6

3. Желілік құрылымды жоспарлау . . . 6

3. 1. Компьютерлік желі. Желілік топология . . . 6

3. 2. Желіні басқару әдісі . . . 6

3. 3. Бөлме жоспары . . . 6

3. 4. Серверді орналастыру . . . 7

3. 5. Желілік архитектура . . . 8

3. 6. Желілік ресурстар . . . 8

4. Желілік ОС негізінде желіге қосылу . . . 8

4. 1. Желілік ОЖ таңдау. ОС жүйесінің ерекшеліктері (таңдауды ақтау) . . . 8

4. 2. Кәсіпорынның талап етілетін желілік қызметтері . . . 9

5. Кәсіпорынның компьютерлік желісінің құрылымы . . . 9

5. 1. Кабельдік жүйе . . . 9

5. 1. 1. 1. Құрылыс схемасы . . . 10

5. 1. 1. 2. Жұмыс орнының ұйымдастырылуы . . . 11

6. Желіні құру құнын есептеу . . . 12

6. 1. Кабельдердің құнын анықтау . . . 12

6. 2. Актив және пассив жабдықтардың құнын анықтау . . . 17

ҚОРЫТЫНДЫ . . . 20

ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР . . . 21

Кіріспе

Көптеген кәсіпорындар (банктер, мекемелер) тораптық шоғырланудың алғашқы кезеңін аяқтап екінші кезеңге, яғни торапаралық әрекеттесу жабдықтары негізінде бірлескен тораптар құру жолына көшіп отыр.

Компьютерлік желі дегеніміз - бір-бірімен мәлімет алмаса алатын, кем дегенде екі компьютердің байланыс құралдары көмегімен қарым-қатынас жасауына арналған ақпарат өңдеудің тармақталған жүйесі.

Басқаша айтқанда желі деп дербес компьютерлердің және де принтер, модем, факсимильдік аппарат тәрізді есептеу құрылғыларының бір-бірімен байланысқан жиынын айтады.

Желілер әрбір қызметкерге басқалармен мәлімет алмасып құрылғыларды ортақ пайдалануға, қашықта орналасқан қуатты компьютерлердегі мәліметтер базасымен қатынас құруға және тұтынушылармен тұрақты байланыс жасауға мүмкіндік береді.

Желі құрамына кіретін компьютерлер мынадай жұмыстар атқарады:

- желімен қатынас құруды ұйымдастыру;

- олардың арасында мәлімет алмасуды басқару;

- желі тұтынушыларына есептеу құрылғыларын пайдалануға беріп, оларға әртүрлі қызмет көрсету.

ХХІ ғ. бас кезінде адамзаттың даму процесі информациялық қоғамның қалыптасуымен ерекшеленеді. Оның негізгі бағыты информация және өңдеу ұғымымен анықталады. Осыған байланысты бірінші кезекке қарапайым еңбек құндылығы мен табиғи байлықтар емес, білім құндылығы шығады. Информация мемлекеттің даму деңгейін анықтайтын стратегиялық ресурсқа айналып, ақпараттық мәдениетті қалыптастыру, яғни мәлімет өңдеу мен оны тасымалдау ісін атқару өркениетті дамудың қажетті шарты болып табылады.

1. Тапсырма туралы мәлімдеме

Тапсырма бойынша, кәсіпорынның құрылымдық кабельдік жүйесін құрастыру. Берілгені: Бөлме, сондай-ақ кәсіпорында пайдалануға арналған жабдық: №1-9 бөлімдері үшін 4 компьютерден, 10 телефоннан, 2 жүйелік принтерден. Бастық және хатшы кабинеттері үшін 1 факстан, 1 компьютерден, 1 принтерден. Серверлік бөлме үшін-желілік жабдықтар, серверлік сөре және шағын-АТС.

2. Кәсіпорынның ақпараттық қажеттіліктерін талдау

Кәсіпорын мақсаты жұмыс орнындағы желілік мәселелерді шешу. Жұмыскерлер үшін қолайлы жағдай жасау. Кәсіпорында желімен байланысқан 36 компьютер бар, және жұмыскерлер үшін әр бөлім үшін 10 телефоннан орнатылды. Желілік құрылғылар толықтай іске қосылып, кәсіпорындағы серверлік жүйеге орналастырылды.

3. Желілік құрылымды жоспарлау

3. 1. Компьютерлік желі. Желілік топология.

Кәсіпорында желілік құрылғылар бір-бірімен тығыз байланыстырыплып орынтылды. Бөлмелерге кабельдер тартылып, компьютерлермен телефондар жақын орыналасты. Барлық жабдықтар тапсырмадағыдай орнатылды. Серверлік сөреге арнайы бір бөлме дайындалды. Серверлік сөреде коммутаторлар, маршрутизаторлар орнатылды, және шағын АТС жүйесі.

3. 2. Желіні басқару әдісі

Желілерді басқару үшін танымал желілік модель қолданылады. Біз кәсіпорында

IMDS модельін таңдадық. Себебі бұл модель желілік топологиямен жұмыс жасауға қолайлы. Кәсіпорында 36-ға жуық компьютерлер қолданылады. Олар бір-біріне тізбектей жалғанды.

3. 3. Бөлме жоспары

Бөлме жоспары төменде көрсетіледі. Кәсіпорында 12 бөлме бар. Оның 9-ы компьютер және телефон, принтермен жабдықталды. Бастық пен хатшы бөлмесіне 1 компьютерден, 1 принтерден, 1 факстан орнатылды. Қалған 1 бөлме серверлік бөлме болып саналады. Серверлік бөлмете сөрелер және АТС орнатылған.

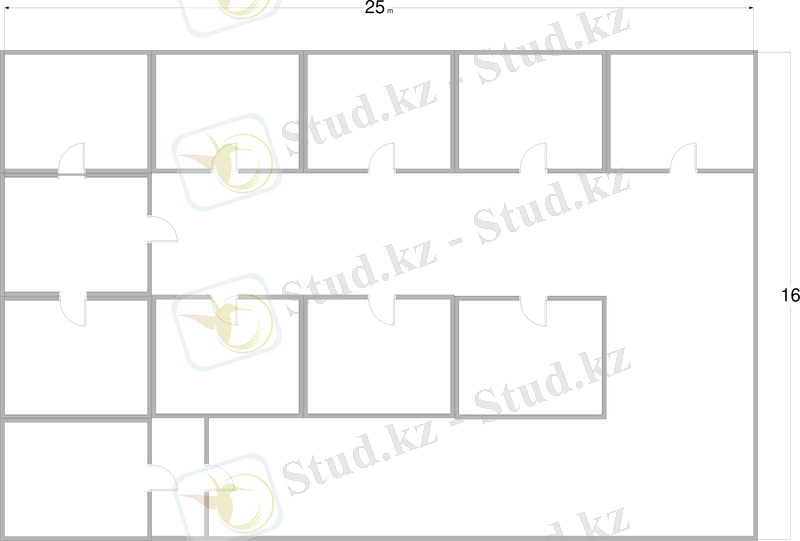

1-сурет. Схема құрылымы

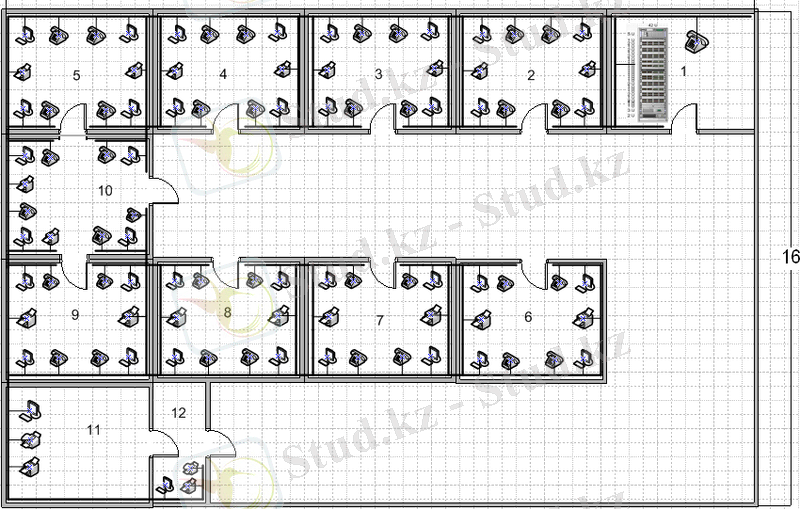

2-сурет. Компьютерлік торап құрылымы

№ 1 - 9 бөлімдері үшін 4 компьютерден, 10 телефоннан, 2 жүйелік принтерден.

Бастық және хатшы кабинеттері үшін 1 факстан, 1 компьютерден, 1 принтерден.

Серверлік бөлме үшін - желілік жабдықтар, серверлік сөре және шағын-АТС.

3. 4. Серверді орналастыру

Серверлік бөлмеде: қосқыштар, маршрутизаторлар, модемдер, серверлер, шағын-АТС орналасқан. Серверлік сөреде барлық құрылғылар бір-бірімен жалғанып байланыс орнатылған.

Серверде кәсіпорындағы компьютерлер үшін 50-ден аса порт бар. Порт жылдамдығы 10/100 Мбит жылдамдығымен жұмыс істейді. Кәсіпорында 36-компьютер жұмыс жасап тұр. Олар Ethernet кабельмен жабдықталған.

Телефондар желілік кабельмен жабдықталды. Кәсіпорында 90-телефон орналасқан. Әрбір телефон кабельмен жабдықталып, АТС-ке жалғанды. Телефондар үшін шағын АТС (телефон станциясы) қойылды.

Серверлік бөлменің жабдықтарына: концентраторлар, коммутаторлар, маршрутизаторлар, модемдер, серверлер, шағын-АТС, үздіксіз қоректендіру көзі (ҮҚК) жатқызуға болады.

Желілік жабдықтар (коммутаторлар, концентраторлар) порттардың әртүрлі санымен жеткізіледі (5, 8, 16, 24, 36, 48 )

Егер желіде компьютерлер саны 48-ден көп болса, сіздің желіңізде 24 порттан 3 коммутаторды (немесе 48 портқа 1 коммутатор және 24 портқа 1 коммутатор) пайдалану мағынасы бар, мысалы, қосымша порттарға серверлерді, желілік принтерлерді және де басқа желілік жабдықтарды қосуға болады.

Шартты белгілер:

Rack- 42 U биіктігі мен типтік өлшемі 19'' болатын телекоммуникациялық шкаф;
PBX- мини-АТС (5 U) ;
Patchpanel- коммутациялық немесе бөліп тұратын панель (2U) ;
Shelf- патч-кордтарды орналастыратын сөре (1 U) ;
Modem- модем (2U) ;
Switch- коммутатор (2U) ;
LCD monitor- ЖК монитор (1U) ;
Keyboard tray- Пернелік тақта (1 U) ;
Server- Сервер(5U) ;
UPS- Үздіксіз қоректену көзі (2 U) .

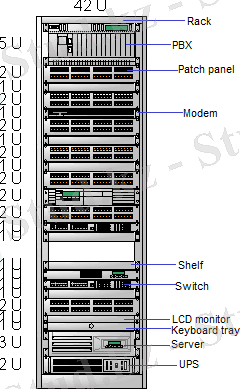

3-сурет . Серверлік мини-АТС

3. 5. Желілік архитектура

Соңғы кездерде 10Мбит/с Ethernet және 100Мбит/с Fast Ethernet шешімдерін қатарластыра үйлестіреді қамтамасыз ететін жаңа шешім табылады. «Қос жылдамдықты» 10/100 Мбит/с Ethernet/Fast Ethernet технологиясы - желілік тақша, концентратор, коммутатор сияқты құрлғларға жоғарыдағы жылдамдықтардың (қай құрылғыларға байланысқанына байланысты) кез-келгенімен жұмыс істеуге мүмкіндік береді. 10/100 Мбит/с Ethernet/Fast Ethernet желілік тақшасы бар дербес компьютерді 10 Мбит/с жылдамдықты концентратор портымен байланыстырғанда ол 10Мбит/с жылдамдықпен жұмыс істейді. Егер де оны 10/100 Мбит/с жылдамдықты концентратор (3 Com SuperStack II Dual Speed Hub 500 сияқты) портымен байланыстырсақ, ол автоматты түрде 100 Мбит/с жылдамдықпен жұмыс істей бастайды. Бұл тәсіл біртіндеп жоғары жұмыс өнімділігіне көшу ісін жүзеге асыра алады.

3. 6. Желілік ресурстар

Желілік ресурстар серверлер мен клиенттердің желілік жабдықтарын қарапайым күйде сақтап, желілік құрылғыларын мен тасымалдау арналарының өткеру алабын өте кең пайдаланатын жаңа программаларды пайдалануға мүмкіндік береді. Желілік ресурстардың мақсаты кәсіпорын желісін дамыту.

4. Желілік ОС негізінде желіге қосылу

4. 1. Желілік ОЖ таңдау. Осы ОЖ ерекшеліктері (таңдауды аяқтау)

Желілік операциялық жүйе кез-келген компьютерлік желінің негізін құрайды. Желідегі әрбір компьютер негізінен автономды болып табылады, сондықтан желілік операциялық жүйе кең мағынада хабарламалар алмасу және ресурстарды бірыңғай ережелерге - хаттамаларға сәйкес бөлу мақсатында өзара әрекеттесетін жеке компьютерлердің операциялық жүйелерінің жиынтығын білдіреді. Бұл протоколдар желінің негізгі функцияларын қамтамасыз етеді: объектілерді адрестеу, қызметтердің жұмыс істеуі, деректердің қауіпсіздігі, желіні басқару. Тар мағынада, желілік ОС-бұл желіде жұмыс істеуге мүмкіндік беретін жеке компьютердің операциялық жүйесі.

Windows NT желілік операциялық жүйесі - Microsoft корпорациясы әзірлеген желілік, клиент-сервер архитектурасын қолдайтын көп функциялы Операциялық жүйе. Windows NT ОЖ екі өнім түрінде бар:

Сервер функцияларын орындайтын Windows NT Server;

Клиент тапсырмаларын орындайтын Windows NT Workstation.

4. 2. Кәсіпорында талап етілетін желілік ОС қызметтері

Жобаның қызметі - АТФ банкі. Банкте операторлар телефондар арқылы қызмет көрсетеді. Ал қалған компьютерлер базаға жауап береді. Жұмыс орнында әр кабинет үшін оперторларға 10 телефон жүйесі орнатылды және де менеджерлер үшін компьютерлер және принтерлер.

5. Кәсіпорынның компьютерлік желісінің құрылымы

5. 1. Кабельдік жүйе

Құрылымдық кабельдік жүйелерді практикалық жүзеге асыру мәселелерi бойынша кейбір аспектілерін қарастырайық

- EIA / TIA (АҚШ-та танымал) ;

- CENELEC EN 50173 (Еуропадағы ортақ) ;

- ISO / IEC (бүкіл әлемде үшін сұраныстың сипатталады) 11801 IS.

Құрылымдалған кабельдік жүйелерді стандарттау тағы бір критерий - тән цифрлық байланыс желісі. нақты проблемаларды шешу үшін арналған. Телефон желілерін салу кезінде, мысалы, бір санаты қолданылады. жоғары жылдамдықпен деректер алмасу үшін кабельдерді 5, 6 және 7-санаттарды пайдаланылады. Token Ring (IBM фирмасы) тектес жергілікті есептеу тораптары. Деректер тасымалдау жылдамдығы 4 немесе 16 Мбит/с. Тасымалдау ортасы ретінде экрандалған және экрандалмаған есулі қоссымдар (STP және UTP) немесе талшық-оптикалық кәбіл қолданылады;

FDDI (Fider Distributer Data Interface) есептеу тораптары. Талшық-оптикалық байланыс желісі пайдаланылады, деректер тасымалдау жылдамдығы 100 Мбит/с. Әдетте, бірнеше жеке жергілікті тораптарды біртұтас есептеу торабына біріктіру үшін қолданылады. CDDI торабы FDDI торабына ұқсас, бірақ тасымалдау ортасы ретінде есулі қоссым қолданылады.

«Жұлдыз» сызба-құрылымы («Star») . Есептеу торабының қалған түйіндерінің әрқайсысымен деректер тасымалданатын жеке арна арқылы байланысқан орталық түйіні бар сызба-құрылым (6-сурет) . Орталық түйінді кейде көп портты қайталауыш немесе шоғырлауыш (Hub, хаб) деп атайды. Жұмыс бекеттерінің арасында байланыс жасау, оны қолдау және үзу міндетін орталық түйін атқарады.

4 - сурет

1 жұмыс орнында қолданылады:

- 6 патч-корд - 5е категориясындағы 2 метрлік 2 RJ-45 коннекторлары;

- 6 патч-корд - 3 категориялы 2 метрлік 1 RJ-45 коннекторы, 1 RJ-11 коннекторы;

- 2 RJ-45 розеткалары;

- Телекоммуникациялық шкафта 36 компьютер мен 90-телефон құрайтын жұмыс орнын қосу үшін қолданылады:

- 6 патч-корд - 5е категориялы 1 метрлік 2 RJ-45 коннекторы.

Сол сияқты біреуі компьютерлерді коммутаторға, ал басқасы - телефон/факсты мини-АТС-ке қосатын 1 жұмыс орны үшін 24 RJ-45 порттары бар 6 патч-панель қолданылады.

Бұл бөлімде желінің барлық жұмыс орнындағы патч-кордтар мен коннекторларына есеп жүргіздік.

5. 1. 1. 1. Құрылыс схемасы5. 1. 1. 1. Құрылыс схемасы

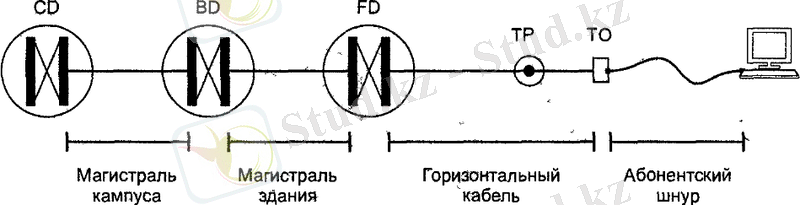

Біздің көлденең кабельдік жүйесін қарастырыңыз (4-суретті қараңыз) . Әмбебап кабельдік жүйенің құрылымы (жалпы кабельдік жүйенің құрылымы) қолданылатын коммуникациялық (желілік) қосымшаларға (мысалы, желілік технологияларға) қарамастан құрылады .

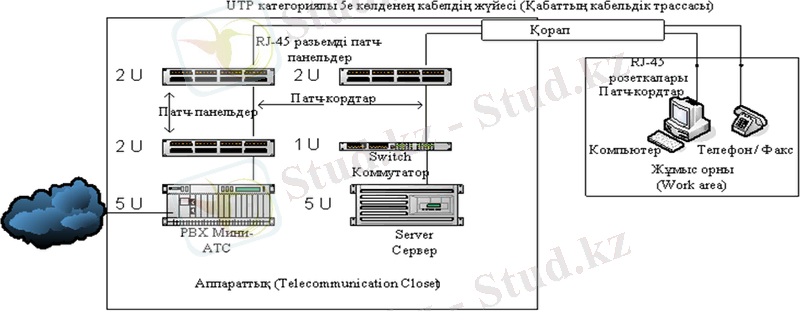

Сурет- 5 . Әмбебап кабель жүйесінің құрылымы.

SCS тұжырымдамасына сәйкес [2-183], ғимараттың бүкіл аумағында (жұмыс орнын) орналастыруға болатын жұмыс орындарына TO (Телекоммуникациялық шығыс) абоненттік телекоммуникациялық сокеты орнатылады. Әрбір абоненттік бөлімнен кабельдер TC телекоммуникациялық үй-жайларында (телекоммуникациялық шкаф) орналасқан тарату панеліне қойылады. Олар әдетте ғимараттың әрбір қабатында орналасады, ал абоненттік ұялардың кабельдері жиналған қабырға бөліктері FD едендік дистрибьюторы (Floor Distributor) деп аталады. Жұмыс орындарындағы кабельдер көлденең деп аталады. Еден дистрибьюторлары BD (Distributor Distributor) үй дистрибьюторы бар магистральдық желілермен қосылады, бұл сызықтар тік деп аталады. Егер жел бірнеше тығыз орналасқан ғимараттарды (Cam-Pus) біріктіретін болса, үй дистрибьюторлары ғимарат кешені (кампус магистралі) бойынша құрылыс комплексі дистрибьюторына (campus distributor) CD (Campus Distributor) арқылы қосылған. Көлденең жүйеде TP (өтпелі нүкте) қосымша нүктелері бар - көлденең кабельдің екі бөлігін қосуға болатын орындар (мысалы, розеткаларға әкелетін жеке кабельдер бар көп буды) . Белсенді жабдықтар осы нүктелерде жоқ.

Біздің жобамызда әрбір жұмыс орнынан серверлік бөлмеге жалпы кабель ұзындығын есептеу керек. Суретте. 6. кабель ұзындығы шектеулерін көрсетеді. Кабель ұзындығы туралы қосымша ақпаратты [2-188, 189] кітабынан табуға болады.

Бұрылған жұптық кабельдің (UTP) жалпы ұзындығы 100 м-ден аспауы керек, осыған сүйене отырып, күріш. Кабель ұзындығы бойынша 6 шектеулер. Біздің жобамыз үшін келесі кабель ұзындығы:

• көлденең кабельдің максималды ұзындығы (С-дан СО-ға дейін) 90 м-ден аспауы тиіс.

• абоненттік сымдардың ұзындығы (патч-кордалар) ТО-дан компьютерге, желі шеткері немесе телефон немесе факс бойынша 5 м-ден (2 м жеткілікті) . Сол сияқты FD қабатының дистрибьюторы B аймағында қолданылатын патч-сым ұзындығы 5 метрден аспауы керек (1 метр жеткілікті) Бұл жерде патч сымы FD панел панелін желілік жабдыққа (хаб немесе коммутатор) E құрылғысына немесе телефонға (шағын АТС) қосымша патч панелі арқылы (7-сурет - сол жақ құрылғы E) .

Осылайша, бір жұмыс орнындағы кабельдік жүйенің құрылымы туралы схема суретте көрсетілгендей көрінуі керек. 8

Көлденең кабельді есептеу кезінде шкафтан төбеге немесе көтерілген қабатқа, қабырғалардың ұзындығы кабель жолының бойымен, содан кейін төбеден немесе көтерілген қабаттан RJ-45 розеткасына дейін қашықтықты қарастырыңыз.

Бұл бөлімде жергілікті желідегі блоктық схеманы орналастыру керек.

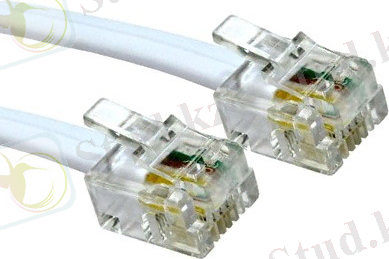

6-сурет. Патч кордттар

5. 1. 1. 2. Жұмыс орнының ұйымдастырылуы

Жұмыс орынанда әр кабинетте 10 телефон орнатылған. Әр телефон 2 RJ-45 розеткаларға және компьютерлерде 2 RJ-45 розеткасына жалғанған. Факстар

RJ-45 кабельдерімен жабдықталған

$C:\Users\Admin\AppData\Local\Microsoft\Windows\INetCache\Content.Word\RJkr-3.jpg$

7-сурет. Розеткалар - RJ-45 кабель

1 жұмыс орнында:

1 патрон сымы - ұзындығы 2 метр және 2 RJ-45 қосқышы бар 5e кабелі

санаты;

1 патрон сымы - 2 метрлік ұзындығы 26 кабель, 1 RJ-45 қосқышы,
1 RJ-11 қосқышы;
2 RJ-45 розеткалары;
Телекоммуникация кабинетінде 4 компьютер мен 10 телефоннан тұратын

жұмыс орнын қосу үшін:

2 патч-кордалар - ұзындығы 1 м және 2 RJ-45 қосқышы бар 5e санаты бар

кабель;

Сондай-ақ 12 жұмыс орнында 12 RJ-45 порты бар 2 патч-кабель пайдаланылады, оның біреуі компьютерлерді коммутаторға, екіншісі - шағын АТС телефондары мен факстерін қосу үшін пайдаланылады. Бұл бөлімде барлық желілік тапсырмалар үшін барлық патч-сымдар мен қосқыштарды есептеңіз.

6. Желіні құру құнын есептеу

6. 1. Кабельдердің құнын анықтау

Результаты расчета длины горизонтального кабеля необходимо свести в таблицу № 1.

Кесте № 1. Көлденең кабельдің ұзындығы
