Басты беріліске ТҚК және жөндеу.
Басты беріліске ТҚК қандай құрылғылармен жұмыс жүргізіледі?
Басты беріліс - жетекші дөңғалаққа қажет мәнге дейін бұрыштық жылдамдықты азайтуға және айналдырушы иінді күшті ұлғайтуға арналған көліктік құралдың күштік берілісіндегі беріліс.

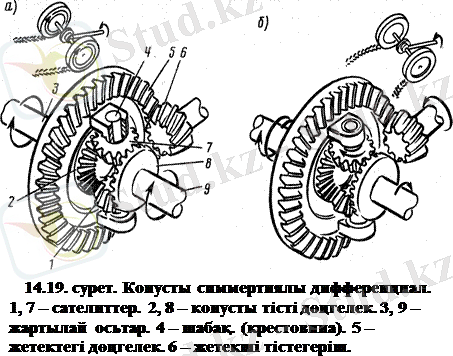

Автомобиль тура жүргенде, ол дискілер конусты дөңгелектермен жанаспайды, ойткені оларды сыртқа қарай итеретін осьтік күш болмайды, болса да аз болады. Ал автомобиль бұрылғанда, немесе жайсыз жер- де тығылғанда, кедергісі көп дөңгелектің конусты дөңгелегінің ось бойымен әсер ететін күші артады да ол артындағы үйкеліс үлкен дискіге жанасады. Енді оны мен диск аралығындағы үйкеліс көп болғандықтан ол дифференциал қорабымен бірге айналады. Сөйтіп, айналыс моменті енді кедергісі аз дөңгелекке емес, керісінше кедергісі көп дөңгелекке беріледі. Сонда тығылып тұрған автомобильдің жер бетімен ілінісі көп дөңгелек айналады да оның жайсыз жерден шығуына көмектеседі.
Басты берілістер.Басты берілістер айналу моментін ұлғайтуға және оны жетекші доңғалақтарға беругі арналған. Басты берілістің негізгі классификациялық белгілері беріліс, тісті берілістердің өзара орналасуы және типі болып табылады. Жалаң қабат, қос қабат, қос қабат таратылған және шапшаң басты берілістер деп ажыратады.
Сур. 4.7. ГАЗ-53-12 автомобилінің одинарлы басты берілісі: 1- тіреу; 2- май қабылдағыш құбыр; 3- реттегіш төсемдер; 4- мойынтірек муфталары; 5- фланец; 6- жетекші тегеріш; 7,15- қақпақтар; 8- реттегіш сақиналар; 9- құршы тесіктердің тығыны 10-сателит; 11- картер; 12- бұрандама; 13- жарты өс; 14- дифференциял қорабының оң жақ чашкасы; 16- жартылай өстік тегеріш; 17- крестовина;18- жетеленуші; 19- дифференциял қорабының сол жақ чашкасы; 20- май ұстағыш.
Конусты немесе гипойдты тісті доңғалағы бар одинарлы басты берілістер (4.7. Сур) кеңінен таралған. Одинарлы басты берілістің беріліс саны 5 ... 3 ... 6 аралығында жатады. Ары қарай беріліс санының ұлғары жетеленуші тісті доңғалақтың диаметрінің ұлғарына әкеледі, бұл өз кезегінде термо-өңдеуді қиындатады және дорожный просвет төмендетеді. Шеңбер доғасы бойынша жасалатын конусты берілістердің тісті доңғалақтары қисық тісті (глисон, элоид, эрликон немесе эвольвента, клингельнберг типінде). Мұндай берілістерлің артықшылығы: тістер доңғалағының өзара орналасуының дәлсіздігіне сезімталдығы аз және тістерді жоғары өнімділіктегі жабдықта өңдеу мүмкіншілігі бар. Гипойдты берілістер қисық сызықты конусты беріліспен червякті тістердің арасында орналасады. Олар конусты берілістен жетеленуші тісті доңғалақ өсіне қатысты жетекші тісті доңғалақтардың өсінің орын ауыстыруымен ерекшеленеді: жеңіл автомобильдерде төмен ( бұл шанақ еденін төмен түсіруге мүмкіндік береді ), ал жүктік автомобильдерде жоғары ( дорожный просвет үлкейту үшін ). Бұл орын ауыстыру әдепте жүктік автомобильдер үшін жетеленуші доңғалақтың бөлгіш диаметрінің 0,12 құрайды, жеңіл автомобильдер үшін 0,2.
Сур.4.8. Зил-431410 автомобилінің қос басты берілісі: 1- конусты тегеріш: 2- білігінің алдыңғы конусты тегеріштің мойынтірегі; 3- реттеуші шайбалар; 4- артқы конусты, роликті мойынтірек; 5- конусты тісті доңғалақтардың ілінісуін реттеуге арналған төсем; 6- конусты тегеріш;7- конусты тісті доңғалақ; 8- реттеуші төсемдер; 9- цилиндрлі тегеріштердің конустық роликті мойынтіректері; 10,19- оң және сол жақ мойынтіректерге сәйкес қақпақтар; 11- цилиндрлі тегеріш; 12- басты берілістің картері; 13- цилиндрлі тісті доңғалақ; 14- жарты өсті тегеріш; 15- дифференциялдың роликті мойынтірегі; 16- дифференциял мойынтірегін реттейтін бұрандама; 17- жартылай өсі; 18- белдік картері; 20-таянышты төлке.
Гипойдты тегеріштің тістерін, конустікі сияқты элоидты немесе эльвовента шеңберінің доғасы бойынша жасайды. Гипойдты берілісті конусты беріліспен салыстырғанда бірдей беріктікте габаритті өлшемі және шу деңгейі аз болады.
Қос басты берілісті жүк көтергіштігі орташа және үлкен жүктік автомобильдерде және автобустарда қолданады; мұндай беріліс тісті доңғалақтың екі жұбынан тұрады: конусты және цилиндрлі, сонда үлкен беріліс саны цилиндрлі жұпта болады ( 4.8. Сур ).

4.8 суретінде Зил-431410 автомобилінің қос басты берілісі көрсетілген. Кіші конусты тегеріш білікпен бірге, екі конустық роликті мойынтіректің 1 және 4 стаканында 2 орнатылған. Мойынтіректің ішкі сақиналарының арасында распорная төлке 20 және екі реттегіш шайба болады. Шайба қалыңдығын талап етілген бастапқы бекітуді қамтамассыз ететіндей етіп таңдайды. Конусты доңғалақ 7 білікке баспақталған, оның фланецтеріне заклепкамен бекітеді және екі роликті мойынтіректерде 9 орнатылған. Қақпақ 10 және 19 болат реттегіш астарлары орналасқан.Картер қапталының 12 және тегеріш білігіндегі мойынтірек стаканының қапталында орналасқан.Болат төсемдер ілінсуді ретеу үшін жұмыс істейды. Жетеленуші тісті доңғалақ 13 дифференциял қорабымен қатты бекіген және екі конустық роликті мойынтіректерде 15 сонымен бірге айналады. Өстік орын ауыстырудан мойынтіректер бұрандамамен 16 бекітеледі.
Қосарлы басты берілісқұрылысы бойынша бір картерде - орталықты немесе жекелеп бөлектелген болады. Ол екі жекеленген механизмнен : артқы белдіке орнатылған сыңарлы конусты тісті берілістен, цилиндрлі тісті берілістен - дөңгелек редукторынан тұрады.
Қосарлы орталық берілісконусты және цилиндрлі тістегеріштер жұбынан тұрады.
Бұралу моменті жетекші конусты тістегеріштерден бір білікке орнатылған
жетекші дөңгелекке, одан цилиндрлі тістегерішке беріледі. Қос берілістер механикалық төзімділігі және беріліс санын ... жалғасы
