Қазақстан Республикасының Білім және Ғылым министрлігі

Семей қаласының Шәкәрім атындағы университеті

Инженерлік-технологиялық факультет

(факультет атауы)

«Техникалық физика және жылуэнергетика» кафедрасы

(кафедра атауы)

БӨЖ

(жұмыс түрі)

Сығымдағыштар мен жылу қозғалтқыштар

(пәннің атауы)

Ортадан тепкіш сорғылар

(тақырыбы)

Орындаған: Ағали А. Қ.

Топ: ТЭ-801

Тексерген: Алдажуманов Ж. К.

Семей

2021

Мазмұны

Кіріспе4

1 Компрессорлардың түрлері5

2 Жұмыс істеу принципі7

3 Ортадан тепкіш компрессордың артықшылығы мен кемшіліктері9

Қорытынды10

Пайдаланылған әдебиеттер тізімі11

Кіріспе

Компрессор (лат. compressi o - қысу) - бұл қысым құралын және газ тәрізді заттардың қозғалысын күшейтуге арналған энергия машинасы немесе құрылғы. Компрессорлардың жұмыс принципі бойынша жіктелуі тұтастай сорғыларға сәйкес келеді және газды сорғымен анықталады. Мұндай әдістер тек екі: тұрақты көлемде және тұрақты ағымдарда. Бірінші жағдайда компрессорлар көлемді, екіншісі - динамикалық болады.

Ортадан тепкіш компрессорлар радиалды құрылымы бар динамикалық түрі компрессорлар тобына енгізілген жабдықтар болып табылады. Басқа түрлеріне қарағанда, осы түрінің негізгі артықшылығы бірнеше есе жоғары өнімділігі. Соның арқасында орталықтан тепкіш компрессорлар, мұнай өңдеу өнеркәсібі, металл өңдеу және басқа да салалардағы кеңінен, яғни өнеркәсіптік масштабта пайдаланылады.

Ортадан тепкіш компрессорлар газ, химия, мұнай, мұнай-химиялық, шыны өнеркәсібі, металлургия, машина жасау, энергетика және басқа да салаларда сәтті қолданылады. Мұнда ешқандай майдың араласуысыз газ өндіреді. Және үлкен шығындарды төмен қысымда сығылатын орта қажет.

1 Компрессорлардың түрлері

Ауа компрессорлары өнеркəсіпте 100 жылдан астам уақыт бойы пайдаланылды, өйткені ауа ресурсы қауіпсіз, икемді, таза жəне қолайлы. Бұл машиналар сенімділігі жоғары * жабдықтарға айналды, олар өздері қызмет ететін көптеген қосымшаларда өте қажет. Компрессорлар әртүрлі типтегі және мөлшерде болуы мүмкін.

Бүгінгі таңда қолданылатын компрессорлардың ең көп тараған түрлері:

Айналмалы бұрандалы компрессорлар
Айналмалы жылжымалы ваннаның компрессоры
Поршеньді немесе поршеньдік компрессорлар
Ортадан тепкіш компрессор

Дегенмен компрессордың басқа түрлері бар [1] .

Айналмалы бұрандалы компрессорлар екі бұрандалы бұрандалар мен олардың корпусының арасындағы бос толтыру принципі бойынша жұмыс жасайды. Екі спираль бұрандалар бұрылып, ауа қысымының жоғарылауына әкеліп соқтырады. Айналмалы бұрандалы компрессорлардың көпшілігі мойын мен қысу аймағына май құяды. Себептерді салқындату, майлау және ішкі ағып кетуді азайту үшін бұрандалар мен корпустың қабырғасы арасындағы тығыздауды жасау. Сығымдау циклынан кейін ауа мен ауа жүйесі қолданыла бастағанға дейін май мен ауаны бөліп алу керек.

Айналмалы бұрғылау компрессорлары , бұрандалы және бұрандалы бұрандалы компрессорлар сияқты компрессорлар оң ығысу компрессорлары болып табылады. Компрессорлық сорғы ең алдымен ротордың, статордың және 8 пышақтың тұрады. Слотты ротордың экстентрическая стираторы орналасқан, ол айқындайды, жарты айқындай отырып, сорғышты және шығыс порттары. Ротор бір революцияны айналдырған сайын, сығымдау шығыс порттарында ең жоғары деңгейден шығып, шығатын портқа дейін жетеді. Поршеньдер ротордың ішінен сыртқа шығып, айналмалы үдеткіш арқылы статор қабырғасына қарсы тұрды. Мұнайды ауаны салқындату үшін ауа ағынына және статор қабырғаларына бойлай салынады, подшипниктерді және қалақтарды майды жағады және қалқалар мен статор қабырғасының арасында тығыздауды қамтамасыз етеді. Сығымдау циклынан кейін ауа мен ауа жүйесіне ауысар алдында май мен ауаны бөліп алу керек.

Поршеньдік немесе поршенді компрессорлар - нарықта ең көп таралған машиналар. Олар оң қозғалтқышты компрессорлар болып табылады және бөлшектенгенден өте жоғары жылқыларға дейінгі диапазондарда кездеседі. Позитивті ауысымдық ауа компрессорлары ауа камерасын ауамен толтырып, камераның көлемін азайту арқылы жұмыс жасайды (бұрандалы, айналмалы бұрандалы және айналмалы слайд-шілтер - бұл оң ығысу компрессорлары болып табылады) . Поршеньді компрессорлар ішкі жану қозғалтқышы сияқты өте ұқсас жұмыс істейді, бірақ негізінен кері үрдісте жұмыс істейді. Олардың цилиндрлері, поршендері, кронштейндері, клапандары және корпустары бар.

Ортадан тепкіш компрессорлар - Поршеньді, бұрандалы немесе гайкалы компрессорлар тәрізді оң компрессорлар (сурет 1) . Олар ауа айналымын жылдамдату үшін жоғары жылдамдықты айналдыруды күшейтеді (60 000 айн / мин дейін), содан кейін ауаны бәсеңдету үшін диффузор. Динамикалық қысу деп аталатын бұл процесс қысымды жоғарылату үшін жылдамдықты пайдаланады. Көптеген орталықтан тепкіш компрессорларда бұл дөңгелек / диффузорлық комбинациялардың бірнеше түрі бар. Әдетте, бұл машиналарда ауаны салқындату үшін әрбір кезеңнің арасындағы интеркулер, сондай-ақ эрозияға байланысты дөңгелектің зақымдануына жол бермеу үшін конденсаттын 100% жоғарылатады [2] .

$C:\Users\Админ\Desktop\ОСЕВОЙ-ЦЕНТРОБЕЖНЫЙ-КОМПРЕССОР.png$

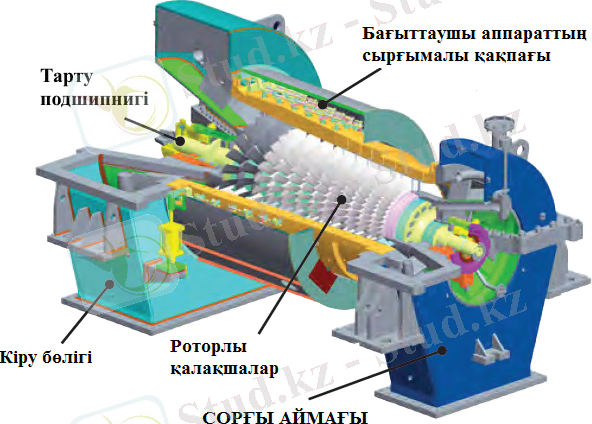

Сурет 1. Ортадан тепкіш компрессор

2 Жұмыс істеу принципі

Компрессорные установки, состоящие в группе оборудования центробежного типа, представляют собой широкое разнообразие агрегатов, различных по своим характеристикам и техническому оснащению. Но при этом, центробежным компрессорам характерно общее стандартное оснащение. Так, оборудование данного типа включает в себя такие основные элементы, как:

корпус оборудования;
патрубки - входное и выходное устройства;
рабочие колеса;
диффузор;
привод - может быть различных типов (дизельный, электрический и другие)

Принцип действия центробежного компрессора в общем сопоставим с принципом действия осевого компрессора, но с одним существенным различием: в центробежном компрессоре поток воздуха входит в рабочее колесо вдоль оси двигателя, а в рабочем колесе происходит поворот потока в радиальном направлении. Таким образом, в рабочем колесе за счет центробежной силы создается дополнительный рост полного давления. То есть частицы рабочего тела получают дополнительную кинетическую энергию(сурет 2) .

$C:\Users\Админ\Desktop\small_2021298644657102177.jpg$

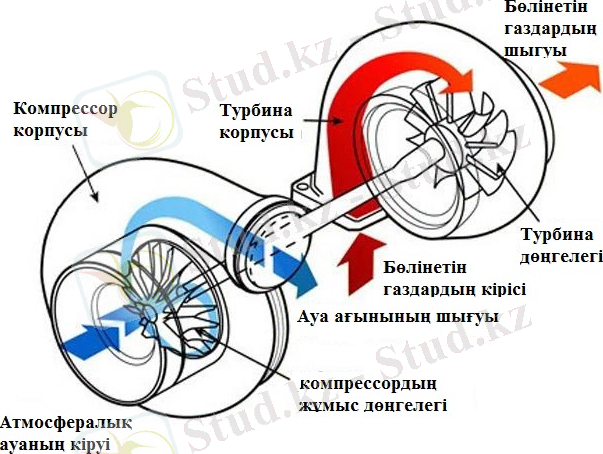

Сурет 2. Ортадан тепкіш компрессордың жұмыс істеуі

Рабочее колесо центробежного компрессора представляет собой диск или же сложное тело вращения, на котором установлены лопатки, расходящиеся от центра к краям диска. Межлопаточный канал в центробежном рабочем колесе, так же, как и в осевом - диффузорный. По типу используемых лопаток рабочие колеса квалифицируются на радиальные (профиль лопатки ровный) и реактивные (профиль лопатки изогнутый) . Реактивные рабочие колеса обладают более высокими КПД и степенью сжатия, но сложнее в изготовлении, как следствие - дороже. Поток газа попадает в рабочее колесо центробежного компрессора, где частицам газа передается кинетическая энергия вращающегося колеса, диффузорный межлопаточный канал производит торможение движения частиц газа относительно вращающегося колеса, центробежная сила придает дополнительную кинетическую энергию частицам рабочего тела и направляет их в радиальном направлении. После выхода из рабочего колеса частицы рабочего тела попадают в диффузор, где происходит их последующее торможение, с преобразованием их кинетической энергии внутреннюю.

Конструкция, а также принцип работы центробежных компрессоров являются достаточно простыми в сравнении с установками других типов. Данная особенность позволяет получить сразу несколько преимуществ - возможность длительного срока использования оборудования при его интенсивной эксплуатации и высоком уровне эффективности работы. При этом, данное оборудование на протяжении всего периода использования требует минимального технического обслуживания, а в случае необходимости, легко поддается ремонту при поломках различных типов [3] .

3 Ортадан тепкіш компрессордың артықшылығы мен кемшіліктері

Орталықтан жасалған компрессорлардың негізгі артықшылықтары:
