Тараз қаласындағы арнаулы әлеуметтік қызмет алушыларды қалыптастыру орталығын жобалау
Кіріспе
Құрылыс саласын қарастыратын болсақ бұл салада өзіндік қиыншылықтары өте көп, мысалы:
қаражат бөлу мәселесі;
құрал-жабдықтармен қамтамасыз ету;
материалдан техникалық ресурстармен қамтамасыз ету;
құрылыс материалдардың қымбатшылығы.
Құрылыстың материалды-техникалық базасы өте қиын жағдайда болып отыр. Көптеген құрылыс индустриясының мекемелері жабылып қалды.
Дегенмен құрылыс әрқашанда болады мемлекет өз жағынан қажетті әрекет жасауда. Сонымен қатар мемлекет саясаты бойынша әр ұжым, мекеме, өндіріс өзіне қажетті құрылыс объектілерін өз күшімен немесе өз қаржысымен салу керек.
Біздің еліміздің экономикасы әкімшілік-командалық басқару жүйесімен нарықтық экономика әдісіне көшуіне байланысты өндірісті ретке келтіру және өнімді үйлестіру және тарату экономикалық қарым-қатынасты жақсарту, жұмыс жүргізуге жағдай жасау және еңбекке белсенділікті арттыруға бағытталған түрлі шаралар кешенін өткізуді, жүргізуді талап етеді.
Құрылыстың техника экономикалық деңгейін елеулі жоғарылату, құрылыс өндірісін бірңғай индустриялы процеске айналдыру, сапаны жоғарылату және құрылыс объектілерінің, құрылымдардың құнын төмендету, құрылыс мерзімін қысқарту және өндірістің қуаттылығын жоғарылату керек. Бұл мәселелер ғылыми-техникалық прогресті жылдамдату негізінде және құрылысқа күрделеі қаржы бөлудің төменділігін, құрылыс жұмыстарын одан әрі индустрияландыруды, құрылыс өндірісін ұйымдастыруды жақсартуды, жобалық-сметалық жұмыстарды жетілдіруді қамтамасыз ететін қорлардың табылуы негізінде шешілуі тиіс. Құрылыс өндірісін ұйымдастыруды жақсартуға шаруашылық механизмдерді жетілдіруге және құрылыс кешенін басқаруға индустриялық әдістерді енгізуге, құрылыс-монтаж жұмыстарын орындау құрылыстағы технологиялық тәртіпті ұйымдастыру жұмыстарын ұйымдастыру жобаларын енгізу міндеттілігін, объектілерді, құрылымдарды мөлшерлі уақыт мерзімінде қамтамасыз етуге , құрылыс өнмдерінің сапасын жоғарылатуға ерекше маңыз беру керек.
Қазіргі уақытта құрылыс сапасы деген ұғым материалдық негізге ие бола алмай отыр. Сондықтан оларға ықпал ететін факторларды бағалайтын айқын көзқарас жоқ, сонымен қатар құрылысты қамтамасыз ету және бақылау жүйелері де жоқ. Кез-келген құрылыс процесінде уақтылы дер кезінде табылған кемістіктерді жоюға жұмсалған шығындарды қоса есептегендегі жалпы шығынның ең аз мөлшеріне ұмтылуға тура келеді. Нарықтық экономика жағдайында төмен сапалы өрындалған жұмыстарға жұмсалған шығындарды мұқият есептеу керек. Осының барлығы өндірістік қызмет міндетке кіруі керек. Құрылыс өнімінің сапалылығы тапсырыс берушіні қызықтырады. Мемлекеттік тапсырыс - бұл мемлекеттің тұтынуын қанағаттандыру әдісі жағдайына байланысты өзара материалдық жауапкершілік болуы керек. Осыған байланысты мемлекетік тапсырыстар механизмінде тапсырыстың орындалуын бақылайтын мемлекеттік бақылау қарастырылуы тиіс. Мемлекеттік бақылау бәрінен бұрын мемлекеттік тапсырыс сферасына кіретін аса жауапты құрылымдарға өте қажет. Бұлар өнеркәсіптік, энергетикалық, гидротехникалық, транспорттық қорғаныс және т.б. обьектілер. Құрылыстың басқа түрінде обьектілерді жергілікті халық депутаттарының кеңесінің бақылау органдары бақылау жүргізуі тиіс.
Қазіргі жағдайда осындай қадағалаушы органдардың квалификациялық деңгейін жоғарылату және бақылау аймағын кеңейту үшін осы органдарда бақылау, жұмысты қабылдау және авторлық, техникалық қадағалау жүргізу үшін сметада қарастырылған қаржының есебінен заказ берушілермен келісім шарт жасау жұмыстарын жүргізетін шаруашылық есептегі бөлімдер құрған жөн.
Кепілдікті қамтамасыз ету үшін тапсырыс беруші құрылыс монтаж жұмыстарының сапасыз орындалуына байланысты келтірілген зияндықтардың орнын толтыру үшін сапаны сақтандыру жүйесін жүргізу қажеттігі туады.
Дипломдық жоба тақырыбын таңдағанда халықтың әлеуметтік мәселелерін шешуге бағытталған тақырып таңдау көзделген еді.
Халықтың әлсіз тобына әлеуметтік көмек көрсете отырып, оларды өмір сүруіне құқықтық, психологиялық жағынан қолдау көрсету.
МАЗМҰНЫ:
КІРІСПЕ
Сәулет- құрылыс бөлімі
Бастапқы мәліметтер
Бас жобаның шешімі
Технологиялық процестер
Көлемдік жоспарлау шешімдері
Конструктивтік шешімдері
Қорғағыш конструкциялардың жылу техникалық есебі
Құрылыс конструкцияларын коррозиядан қорғау.
Сейсмикаға қарсы шара қолдану.
Өртке қарсы шаралар
Инженерлік жүйелер
Конструкциялық есептеу бөлімі
1м2 аралық жабынға түсіп тұрған жүксалмақтарды анықтау.
Көпқуысты темірбетон плитаны есептеу.
Темірбетон баспалдақты есептеу.
Технологиялық ұйымдастыру бөлімі
Жұмыс көлемін есептеу
Еңбек сиымдылығы және монша - кезек-қажеттілігі ведомосі.
Құрылыстың календарлық жоспары
Монтаждағыш кранды тағайындау.
Экономикалық бөлім
Қазақстандағы құрылыс мағлұматы.
Құрылыстың техника - экономикалық негіздеу сатысындағы есептік құнын анықтау тәртібі.
.
Ғылыми бөлім.
Қорытынды
Қолданылған әдебиеттер тізімі
1. Сәулеттік - құрылыс бөлімі.
1.1. Бастапқы мәліметтер
Дипломдық жұмыс келесі шарттарды қақанағаттандыра отырып жобаланған:
Жерасты су деңгейі - 8м
Климаттық ауданы - ІІІВ
Сейсмология бойынша ауданы - 8 балл
Қардың мөлшерлік жүксалмағы - 50 кгм2
Желдің мөлшерлік қысымы - 73 кгсм2
Ең суық бес күндік есептік температура - 23° С
Топырақтың қату тереңдігі - 96см
Кесте 1.
С
СШ
Ш
ОШ
О
ОБ
Б
СБ
Штиль
Қаңтар
92,9
62,4
91,3
343
113,8
135,7
65
123,5
23
5,7
Шілде
243,8
143,2
73,2
243,6
63,8
63,9
65,2
133,9
18
0
1.2. Бас жобаның шешімі.
Тараз қаласындағы арнаулы әлеуметтік қызмет алушыларды қалыптастыру орталығы- қаладағы А.Асқаров көшесінде орналасқан. Алаңшаның формасы төртбұрышты. Жобалап отырған ғимаратымыздың жалпы ауданы 0,30га. Жер бедері тегістеу, солтүстікке қарай ылдыйлау. Ғимарат соғылатын территорияда ешқандай ескі ғимарат жоқ. Ғимарат кешені технологиялық жабдықтармен кіші сәулеттік формалармен сәйкесінше қамтамасыз етілген.
Жолдар, тротуарлар және алаңдар жабыны асьфальтты бетоннан және темірбетон плиталарынан орнатылады. Көгалдандыру көпжылдық шөптермен, бұталы өсімдіктермен, әртүрлі қылқан жапырақтылармен орындалады.
Территорияны металл қоршаумен қоршайды.
Технико - экономикалық көрсеткіштер:
Участок ауданы - 3030м2
Құрылыс ауданы - 1102,9м2
Жабын ауданы - 749,77 м2
Көгалдандыру - 972,42 м2
І.3 Технологиялық процесстер
Жобаланған ғимарат өмірі қиындыққа душар болған (мүгедектік, жұмыссыз, жалғызілікті) азаматтарға әлеуметтік жағынан көмек көрсетуге арналған. Орталық ғимаратында өлшемі 2700x1950мм жүккөтерімділігі 1000кг лифт шахтасы орналасқан. Мүгедектерді қалыптастыру орталығында келесі қызметтер көрсетіледі:
әлеуметтік- тұрмыстық;
әлеуметтік - медициналық;
Психоло - педагогиялық;
Ыстық тағаммен қамтамасыз ету;
Салауатты өмір салтын сақтау.

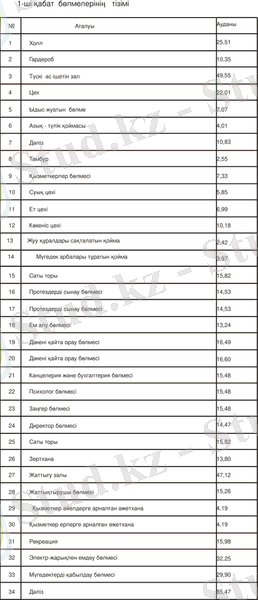

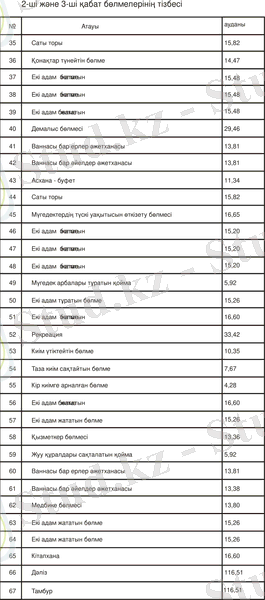

І.4. Көлемдік жобалау шешімдері.
Тараз қаласындағы арнаулы әлеуметтік қызмет алушыларды қалыптастыру орталығыүш қабатты жобадағы өлшемі
15,0 x45,0 м тікбұрышты етіп жобаланған. Ғимарат биіктігі - 3,3м. Ғимараттағы бөлмелер тізімін төмендегі кестеден көруге болады:
І.5. Конструктивтік шешімдер.
Мүгедектерді қалыптастыру орталық ғимаратының өлшемдері 15,0x45,0м. Ғимарат үшқабатты, қабат биіктігі 3,30 м.
Іргетастар - сызықты құймалы В 7,5 бетоннан;
Қабырғалар мен аралық қабырғалар - кәдімгі күйдірілген М75 кірпіш пен М50 цемент- құм ерітіндісі.
Жабын мен аралықжабын - Құрастырмалы темірбетон плиталар.
Шатыры - екі ылдилы ағаш конструкциялардан жасалынады.
І.6. Қоршаушы конструкциялардың жылу техникалық есебі.
1.6.1 Қабырға жылытқышының қалыңдығын есептеу.
Ғимараттың сыртқы қабырғасының жылу беру кедергісін анықтау қажет. Сыртқы қабырға кәдімгі кірпіштен қаланған. Қабырғаның ішкі және сыртқы беттері әк-құм ерітіндісінен салынған. ҚНжЕ 2.01.01-82 климатологиясы және геофизикасы бойынша құрылыс орнына байланысты ең суық тәуліктегі және 5 күндік сыртқы температураны аламыз. Тараз қаласы үшін ол мәліметтер мынадай: tn1=-26∘C,tn5=-23∘C. Ғимараттың және зоналық ылғалдылық режиміне байланысты режим - А.
Ғимараттың ішкі температурасы tв=22∘C,
Құрылыс материалдарының жылу-физикалық сипаттамаларының есептік мәндері төмендегідей:
Кірпіш: p=180 кгм3- тығыздығы;
λ=0,697 Вт(м∘с) - жылу өткізгіштігі;
S=9,08 Вт(м∘с) - жылу сіңіруі.
Ғимарат қабырғасын массивті деп есептеп 5 тәуліктік температураны есептік температура ретінде қабылдаймыз.
tn5=-23∘C.
Қажетті жылу кедергісін анықтаймыз.
RoТР=n(tв-tн)Δtн*αв (1.1)
.
Мұндағы: αв - қоршау конструкцияларының ішкі бетінің жылу өткізу коэффициенті кесте 2 [4]
tв - ішкі ауаның есептік температурасы кесте 1.1 [2]
tн- сыртқы ауаның қыс мезгіліндегі есептік температурасы.
Δtн- сыртқы және ішкі ауа арасындағы температура айырмасы 1.2 [2]
n - қабырғаның ішкі бетінің жағдайын ескеретін коэффициент 4-ші қосымша [2]
4Д7 деп қабылдап қажетті жылу кедергісін (RoТР) анықтаймыз.
RoТР=1(22-(-23)4*8,7=1,3һм2*һ∘СВт
δ1=0,015δ3=0,03һм - сылақ қабатының қалыңдығы жылу беру кедергісін (Ro) анықтаймыз.
Мұндағы Rk - қоршау конструкциясының термиялық кедергісі.
αn - конструкцияның сыртқы бетінің жылу өткізгіштігін ескеретін коэффициент кесте 6 [4]
1.1 - сурет.
R0=18,7+0,0150,76+0,380,7+0,030,76 +123+0,10,076=0,1149+0,0197+0,5428+ 0,0394+0,04347+1,32=2,08Шартын тексереміз:
R0=2.08≻R0тр=1.3
Шарт орындалды. Жылытқыш қалыңдығын 100мм етіп аламыз.
1.5.2 Жабын жылытқышының қалыңдығын табу.
Ғимарат жабынындағы жылытқыштың жылу өткізу кедергісін анықтау керек. Құрылыс материалдарының жылу физикалық сипаттамаларының есептік мәндері төмендегідей:
темірбетон плитасы: δ1=0,22һм
λ1=1,92Втм∘С
S1=17,98Втм2һ∘С
будан оқшаулау қабаты: δ2=0,002һм
λ2=0,174Втмһ∘С
S2=3,33Втм2һ∘С
жылытқыш: δ3=х
λ3=0,209Втмһ∘С
S3=3,35Втм2һ∘С
цемент - құм тегістеу қабаты: δ4=0,02һм
λ4=0,755Втмһ∘С
S4=9,55Втм2һ∘С
судан оқшаулау қабаты: δ5=0,008һм
λ5=0,174Втмһ∘С
S5=3,33Втм2һ∘С
битум мастикасына төселген құм: δ6=0,02һм
λ6=0,084Втмһ∘С
S6=1,56Втм2һ∘С

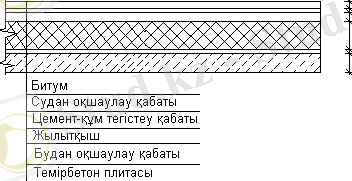

1.2 - сурет.
Жабын массивін төмен деп қабылдап керекті жылу өткізу кедергісін анықтаймыз.
R0TP=0,9(18+26)4*8,7=1,13Һм2һ∘С
R0=R0TP шартынан жылытқыш қалыңдығының ең кіші мәнін анықтаймыз.
R0TP=1αв+ΣRn+1αn=18,7+0,221,92+0,0 020,174+δ30,209+0,020,755+0,0080,17 4+0,020,084+123;
1,13=0,115+0,114+0,011+δ30,209+0,0 26+0,046+0,238+0,043;
δ30,209=1,13-0,115-0,114-0,011-0,0 26-0,046-0,238-0,043;
δ30,209=0.341;
δ3=0,341*0,209=0,0731һм
Жылытқыш қалыңдығы 10 смдеп қабылдаймыз.
І.7. Құрылыс конструкцияларын коррозиядан қорғау.
Құрылыс конструкцияларын коррозиядан қорғау ҚНжЕ ҚР 2.01-19-2004 Құрылыс конструкцияларын коррозиядан қорғау талаптарына сәйкес жүргізіледі.
Ғимаратты ауаның салыстырмалы ылғалдылығы 60% болғанда пайдаланылады. Барлық болат байланыстырғыш детальдарды коррозияға қарсы майлы сырмен сырлаймыз.
І.8. Сейсмикаға қарсы шара қолдану.
Ғимараттың сейсмикаға төзімділігі - 8 балл. Сейсмикаға қарсы шаралар ҚНжЕ ҚР 2.03-30-2006 Сейсмикалық аудандағы құрылыс негізі ретінде алынып жасалады. Аралық плита деңгейінде антисейсмикалық белдеулермен күшейтілген. Маңдайшалар егер ойылымы 1500мм асса қабырғаға тірелуі 350мм деп аламыз.
І.9. Өртке қарсы шаралар
Өртке қарсы шараларды қамтамасыз ету үшін ҚНжЕ ҚР 2.02-15-2003 талаптарын орындау керек. Ғимараттың барлық бөлмелеріне өртті білдіретін автоматты белгі беруді орнатамыз.
Есіктер эвуакуация негізінде ғимараттың іштен сыртқа қарай ашылады. Ғимаратты тұрғызғанда жанбайтын материалдар қолданылды.
1.10 Инженерлік жүйелер
1.10.1 Канализациясы
Тұрмыстық канализациясы - тұрғын суларды санитарлық құрылғылардан тұрмыстық канализацияның сыртқы торабына шығарады. Канализацияның құбырлар жүйесі МЕСТ 22689-89 бойынша пластмасса құбырлармен жобаланған. Желіде тазартқыштар орналастырылған.
Жаңбырлық канализация құбырлары МЕСТ 6942-69 бойынша шойын канализациялық құбырдан құрастырылған.
1.10.2 Жылыту және желдету жүйелері
Жылумен қамтамасыз ету сыртқы жылу желісінен алынады. Жылу тасығыш ретінде 110-70°С ыстық су алынады. Қыздыру құралы ретінде МС-90 шойын радиаторы қабылданды. Жылуды автоматты жылу реттегішпен реттейді.
Желдету жүйесінде екі түрлі: табиғи және механикалық желдетумен жобаланған.
І.10.3 Сумен қамтамасыз ету
Сумен қамтамасыз ету - сыртқы суқұбыр желісінен алу жобаланған. Сырттан ғимаратқа МЕСТ 10704-91 бойынша электрмен дәнекерленген метал құбыр жобаланған. Ал, ғимарат ішінде МЕСТ 3262-91 бойынша мырышталған металл құбыр жобаланған. Ғимаратқа кірген жерінде жалпы су шығынын есептейтін су есептегіш орнатылады.
2. Есептік - конструктивтік бөлім.
2.1. 1м2 аралық жабынға түсіп тұрған жүксалмақтарды анықтау.
1 - сурет.
Кесте2.1.
Жүксалмақтар түрі
Мөлшерлік,
кНм[2]
γƒ
Есептік,
кНм[2]
1. Тұрақты
Паркет - 15, ρ=500 кгм[3]
0,015x5
Желімдеу қабаты - 1, ρ=1400 кгм[3]
0,001x14
Цемент - құм төсемі - М100 - 30, ρ=2000 кгм[3]
0,03x20
Жылу оқшаулағыш қабаты - 30 мм, ρ=110 кгм[3]
0,03x1,1
Темірбетон аралық жабын - tred=110,
ρ=2500 кгм[3] 0,11x25
Итого:
0,075
0,014
0,6
0,03
2,75
3,235
1,1
1,3
1,3
1,2
1,1
0,0825
0,065
0,78
0,04
3,03
3,646
2. Уақытша
уақытша жуксалмақ Р= 1.5 Н
Толық:
1,5
4,74
1,3
1,95
5,6
2.2. Көпқуысты темірбетон плитаны есептеуперекрытия.
Көпқуысты темірбетон плита ұзындығы L=6м. Қолданылатын материалдардың бетон және арматура сипаттамалары:
- Ауыр бетон классы В-20. Призманың беріктігі Rвп=Rвser=15,0 мПа, Rв=15,0 мПа; Соғылу кезіндегі беріктігі Rвtп=Rвser=1,40 мПа) Rвt=0,9 мПа
алғашқы серпімділік модулі Евһ= 27000 мПа;
Жұмыс жағдайының коэффицинті γв2=0,9
- арматура классы А-ІІІ, мөлшерлік кедергісіRІп=390 мПа
Есептік кедергісі Rу=360 мПа
Серпімділік модулі ЕS=200000 мПа
2.2.1. 1м плитаға түсетін толық есептік жүксалмақ:
q=5,6x1,5=8,4 кНм
2.2.2. Көпқуысты плита өлшемдерін анықтау.
2 - сурет.
Lk=5980 мм.
L0=6000-190x2+120x2 =5860 мм.
2.2.3. Плитаны есептеу схемасы.
3 - сурет .
2.2.4. Плитаның иілу моменті мен көлденең күшті анықтау.
Мmax=qxL0[2]8=8.4x5.86[2]8=36.05 кНм
Qmax=qxL02=8.4x5.862=24.6 кН
2.2.5. Келтірілген қиманың өлшемдерін анықтау.
-- Әрбір 200мм-ге 1 қуыс деген шартқа сәйкес қуыс саны анықталады:
n=1500200=7.5 = плитаны 7 қуыс етіп қабылдаймыз.
4 - сурет.
h1=0,9d=0,9x159=143мм
h1 - Тіктөртбұрышты қиманың биіктігі мен ені.
hf =hf'=(220-143)2=38,5 мм
hf' - қима сөресінің биіктігі
--Келтірілген плита қырының қалыңдығы:
b=1460-7x143=459 мм
Сөре ені: bf'=1460 мм
2.2.6. Тік қимасы бойынша плита беріктігін есептеу.
-- Қиманың жұмысшы биіктігі:
ho=h - a=22-2,5=19,5 см
-- Бейтарап осьтің орналасуын анықтау:
Mf=Rbxbf'xhf'x(ho - hf'2)=11,5x100x0,9x146x3,85x(19,5- 3,852)=10224669,26 Нсм =
=102,25 кНм Mmax36.5=кНм ⇒бейтарап ось сөреде жатқандықтан қиманы тіктөртбұрышты етіп есептейміз.Қима ені bf'=146 см.
-- άoкоэфициентін анықтаймыз:
άo=Mmax(Rbxbf'xho2)= 36.5x105(11.5x100x0.9x146x19.52=0. 063
Кесте бойыншаξ=0.065 η=0.9675
-- Керекті бойлық жұмысшы арматура ауданы:
As= Mmax(Rsxηxho)= 36.5 x105(365x100x0,975x19,5)=5.26см2
-- Арматуралау коэфициентін анықтау:
μ=As(bxho)=5.26(45.9x19.5)=0.58 μmin=0.0005
8Ø 10АIII; AS=6.28 см2 қабылдаймыз.
Плитаның төменгі сөресіне конструктивтік талап бойынша төмендегі тор маркасын қабылдаймыз:
Ø5ВрI-200Ø6АІ-200x1470x5840
Ал, плитаның жоғарғы сөресіне Ø5ВрI-200Ø5ВрІ-200x1440x5840 маркалы торды қабылдаймыз.
Плитаны көлденең арматуралау плитаны ұзына бойлай жүргізіледі. Қаңқалар плитаның екі шеткі қырына және әрі қарай 2 - 3 қуыстан кейін қойылады.Плитадағы қаңқа саны - 4.
-- Шартты тексеру:
Q1=2,5xRbtxbxh0 = 2,5x0,9x100x0,9x45,9x19,5 = 181247,62 Н = 181,25 кН Qmax=
=4.6 кН. Шарт орындалды.
2.2.7. Монтаждық беріктікті есептеу
-- Монтаждық ілмекплита шетінен а=500 мм орналасқан.
-- Плитаның өз салмағынан түсетін жүксалмақ ( динамикалық коэфициентті қоса есептегенде ):
q = 0,11x1,49x25x1,1x1,4 = 6,31 кНм
1,1 - жүксалмақ бойынша сенімділік коэфициенті
1,4 - динамикалық коэфициенті
-- Плитаныңконсольдықбөлік салмағының әсерінен болатын теріс иілу моменті:
Моп=qxa22=6,31x0,522=0,79 кНм
Бұл моментті плита қаңқасының бойлық арматурасы мен жоғары жатқан тордың бойлық арматурасы қабылдайды.Жоғарыда жатқан тордың бойлай жатқан Ø4ВрI шыбықтарын200 ммқадаммен орналасады. Шыбықтардың жалпы ауданы: AS=8x0,126=1,008 см2
5 - сурет.
-- Теріс моментті қабылдайтын керекті арматура саны:
As= Моп - (0.9xRsxho)=0.79x105(0.9x410x100x 19.5)=0.11 см2
Rs=410 МПа
Аs=0,11 cм2Аs=1,008 см2⇒Плитаның монтаждық беріктігі қамтамасыз етілді.
2.2.8. Монтаждық ілмекті есептеу.
-- Плитаныңөз салмағынан түсетін жүксалмақтар:
Р=2950x10x1,1x1,4=45430 Н=45.43 H
Плитаны көтеру кезінде өз салмағы 3 ілмекке беріледі:
-- 1 ілмекке түсіп тұрған күш:
N=P3=45,433=15,14 кН
Ілмек АIкл, Rs=225 МПаарматурадан жасалынады.
-- Ілмектің бойлық қима ауданы:
АS1=NRs=15.14x103(225x100)=0.67 cм2
Ø10 АI, As=0,785 см2Ілмекті қабылдаймыз
2.3. Темірбетон баспалдықты есептеу.
Есептеуге және құрасыруға арналған қырлы баспалдақ сипаттамасы:
-- Қабат биіктігі Нқ=3,3 м;
-- баспадақ ені b=1350 мм;
-- қырдың биіктігі hқ=190 мм;
-- қырдың қалыңдығы bр=100 мм;
-- баспалдақ өлшемдері 300x150 мм;
1-1
6 - сурет.
-- Көлденең проекциясының ұзындығы:
l= 300x10+220x2=3440 мм
-- Көтерілу биіктігі1650 мм
tgά=16503440=0.4796 ά=25º
cosά=cos25º=0.906
-- Баспалдақ ұзындығы:
L1=Lcosά=34400.906=3795 мм
-- Баспалдақты В 20 класты бетоннан, жұмысшы арматура ретінде АШ арматураны қабылданалы, тор арматурасы - Вр I.
Есептеуге берілгендері:
-- Rb=11,5 МПа (13 кестеҚНжЕ 2.03.01-84* Бетон және темірбетон конструкциялары);
-- γb2=0.9 (15 кесте ҚНжЕ 2.03.01-84*);
-- Rs=365 МПа (22 кесте ҚНжЕ 2.03.01-84*)
2.3.1. Баспалдаққа түсіп тұрған жүксалмақтарды анықтау
-- Каталог бойынша типтес баспалдақтың өз салмағы qn=3,6 кНм2
-- Жүксалмақ бойынша сенімділік коэфициентіγf=1.1
-- Уақытша мөлшерлік жүксалмақ рn=3 кНм2 (3 кесте ҚНжЕ 2.01.07-85 Жүксалмақтар мен әсерлер).
-- Уақытша жүксалмақ бойынша сенімділік коэфициентіγf=1.2
-- Ені 1,35м - ге тең көлденең проекциясы 1 қадам метр баспалдаққа әсер етіп тұрған толық есептік жүксалмақ :
q1=(qnxγf+pnxγf)xb=(3,6x1,1+3x1,2)x 1,35=9,4 кНм
-- Баспалдаққа тік әсер етіп тұрған толық есептік жүксалмақ:
q=q1xCosa=9,4x0,906=8,52кНм
-- Баспалдақ адымынын есептеу:
l0=lCosa=3,440,906=3,8м
Баспалдақтың төмендегідей есептік сұлбасы анықталады:
7 - сурет.
-- Ең көп есептік күшті анықтау:
М=qxl022=8,52x3,828=15,4кНм
Q=qxl02=8,52x3,82=15,62кН
2.3.2. Баспалдақты тік қима бойынша есептеу.
-- Баспалдақтың шын қимасы ретінде сөресі сығылған таврды аламыз.Тавр қырының еніb=2bр=2x100=200 мм.
Көлденең қырысыз сөре ені bf'төменгіден көп қабылданбау керек :
bf'=2xl06+b=2x38006+200=1470мм
bf'=12hf'+b=12x30+200=560мм
Есептеуге екеуінің азырағы алынады. Сөре ені bf'=560мм деп қабылданады.
8 - сурет.
-- Бейтарап осьтің орналасуын анықтау:
Мf=Rbxbf'xhf'x(h0-hf'2)
h0=h-a=190-30=160мм - қиманың жұмысшы биіктігі
Мf=11,5x100x0,9x56x3x(16-32)=252126 0Нсм=25,21кНм
М=14,84кНм Мf=25,21кНм. Осыған қарап бейтарап ось сөреде жатыр, ал қиманы тіктөртбұрыш ретінде есептейді.
a0=МRbxbf'xh02=15,4x10511,5x100x0,9 x56x162=0,1
Кесте бойынша ξ=0,11жәнеη=0,945.
В 20бетон және АIII арматура үшінξR=0,627және aR=0,43
ξ=0,11ξR=0,627
a0=0,1aR=0,43Баспалдақ жақсы арматураланған.
-- Қажетті арматура ауданы:
As=MRsxηxh0=15,4x105365x100x0,945x1 6=2,79см[2]
Әрбір қырына қаңқа қойылады. 2Ø14 АIIIқабылданады. As=3,08 см[2].
Дәнекерлеу шартына сәйкес тік арматура қабылданады: Ø5 ВрI.
Конструктивтік талаптар бойынша арматуралар қадамы
S1=12xh=1902=95мм. ҚабылданадыS1=75мм
S2=34xh=3x1904=142,5мм. ҚабылданадыS2=100мм
-- Шартты тексеру:
Q= 2,5x Rbt xbxh0
2,5xRbtxbxh0=2,5x0,9x100x0,9x20x16= 64800Н=64,8кН
Q=15,62кН64,8кН. Тік күшті бетон қабылдайды.
Технологиялық ұйымдастыру бөлімі
3.1. Жұмыс көлемін есептеу
кесте 3.1.Жұмыс көлемін есептеу ведомості
№
Жұмыстың аты
өлшем бірлігі
саны
1
2
3
4
І. Жер жұмыстары
1
Өсімдік қабаттын қыру
1000м2
17,95
2
Қазаншұңқырды механикаландырылған әдіспен қазу
100м'
17,14
3
Қалдық топырақты қолмен өңдеу
85,7
4
Топырақты бульдозермен итеріп жолға үю
100mj
17,14
5
Іргетас қуыстарын топырақпен қайта толтыру механи-калық әдіспен
100м3
17,14
6
Тағы да қолмен
м3
85,7
7
Топырақты электр таптағыштармен нығыздау
100mz
28,6
II. Құрастырмалы іргетасты түргызу
1
Құм - қайыртас төсемін салу
100mz
2,38
2
Іргетас плиталарын монтаждау салмағы 2т дейін
дана
153
3
Салмағы 2т дейінгі іргетас блоктарын монтаждау
дана
392
4
Жүкті түсіру, жинау, әперу
100т
5,82
ІІІ.Іргетастың біртүтас бөлігін түргызу
1
Қалыптарды орнату бұзу
м2
320
2
Металл бөшектерді қою
дана
180
3
Бетондау
m3
42,1
4
Жүкті түсіру, жинау, әперу
100т
5,82
IV. Кірпіш қабырганы түргызу
1
Қалыңдығы 2,0 кірпіш күрделілігі орташа қабырғаны тұрғызу
м3
608,5
2
Қалындығы 1,5 кірпіш қабырғаны тұрғызу
451,0
3
Қалыңдығы 12кірпіш жұқа бөлмеаралық қабырғаларды тұрғызу
м2
834,0
4
Кірпіш қабырғаны тұрғызу үшін инвентарлы төсеніштерді құру және бұзу
10м3
105,9
5
Поддондарға кірпіштерді тиеу
1000 дана
423
6
Кірпішті сулау
1000 дана
423
7
Кірпішті және т.б. материалдарды әперу
1000 дана
423
V. Темірбетон конструкцияларын монтаждау
1
Ауданы 10m2дейінгі қабатаралық жабындарды монта - ждау
дана
272
2
Ауданы 10м2 дейінгі жабын плиталарын монтаждау
дана
162
3
Маңдайлық қарыларды монтаждау
дана
276
4
Монтаждық жіктерді пісіріп бекіту
М
70,8
1
2
3
4
5
Плита жіктерін бетонмен бітеу
100м
19,04
6
Еден асты каналының астауларын монтаждау
дана
134
7
Канал плиталарын монтаждау
дана
202
8
Саты маршын және-алаңшасын монтаждау
дана
16
VI. Біртұтас темірбетон учаскелерін тұргызу
1
Қалыпты тұрғызу және бұзу
360
2
Закладты элементтерді, қаңқаларды орнату
дана
140
3
Конструкцияны бетондау
м3
42,4
VII. Жұмсақ жабынды тұргызу
1
Аланды күл - қоқыстан тазарту
100 м2
41,74
2
Будан оқшаулау
100 м2
10,44
3
Жылу сақтау қабатын түрғызу
100 м2
10,44
4
Цемент төсемін салу
100 м*
10,44
5
4 қабатты рубероид кілемше төсеу
100 м2
41,74
6
Қорғағыш қабатты тұрғызу
100 м2
10,44
7
Қабырғалармен шектесетін тұстарды қаңылтырмен әрлеу
м
246
8
Түсіру, қоймалау жэне материалдарды беру
100 тн
7,5
VIII. Үсталық жұмыстар
1
Терезе блоктарын
100м
7,32
2
Есік блоктарын орнату
100м
7,32
3
Элементтерді жонып жөндеу
100м
17,28
4
Терезе асты тақтайын орнату
1м
106
IX. Ішкі сылақ жұмыстары
1
Бетті сылаққа дайындау
100 м2
10,08
2
Ішкі қабырғаларды жетілдірілген сылақпен өңдеу
100 м2
28,0
3
Есік - терезе жактауларын сылау
м2
120
4
Төбені цемент ерітіндісімен жалату
м2
2340
5
Плита жіктерін әрлеу
100 м
19,40
6
Төсеніштерді орнату, бұзу, қозғау
м2
1160
X Қаптау жұмыстары
1
Қабырғаны глазурьлы керамикалық плиткалармен қаптау
м2
450
2
Қабырғаларды судан оқшаулау
м2
265
3
Қабырғаны ағашпен қаптау
мг
183
4
Қаңканы ағаш брустардан құру
100м
7,9
5
Қабырғаға жылу сақтау қабатын орнату
100м2
1,08
XI. Сыртқы әрлеу жұмыстары
1
Қабырғаны сылаққа дайындау
100м2
6,00
2
Қабырғаны жетілдірілген сылақпен өңдеу
м2
1971
3
Есік -- терезе жақтауларын сылау
м*
120
4
Сыртқы қабырғаны фасадтық бояумен сырлау
100м2
19,71
5
Фасадтың карниз бөлігін металл черепицамен қаптау
м2
151,2
6
Металлқаңқаны бекіту
т
1,12
7
Инвентарлы төсеніштерді орнату
м2
252
кесте 3.2.Құрастырмалыэлементтерспецифика циясы
№ пп
Элементтің аты, маркасы
Эскизі
Элемент өлшемдері, мм
Саны, дана
1 элң салмағы, т
1 элң көлемі, м3
Барлық элң сал-мағы, т
Барлық
элң көлемі, м3
L
b
h
1
2
3
5
4
6
7
8
9
10
11
1
Іргетас плитасы
ІП - 1
ІП - 2
2400
1200
^
800
800
300
300
100
53
1,44
0,72
0,576
0,29
144
38,16
57,6
15,37
2
Іргетас блогы
1Б-1
ІБ - 2
ІБ - 3
ІБ-4
2400 1200 2400 1200
500
500
400
400
600
600
600
600
120
108
100
64
1,8
0,9
1,44
0,72
0,72 0,36 0,576 0,29
216
97,2
144
46,1
86,4 38,9 57,6 18,6
3
Қабатаралық және жабын плиталары
ҚП-1
ҚП - 2
ЖП-1
ЖП - 2
5900 5900 5900 5900
1200 1000 1200 1000
220
220
220
220
80
192
40
122
3,33 2,70 3,33 2,70
1,3
1,1
1,3
1,1
266,4 259,2 133,2 329,4
104 105,6
52,0 134,2
1
2
3
5
4
6
7
8
9
10
11
4
Карниз плитасы КП-1
1000
650
300
44
0,49
0,495
21,6
21,8
5
Маңдайлық қарылар МҚ-1
МҚ-2
мқ-з
МҚ-4
МҚ-5
2500
1500
3500
2500
1300
250
200
380
250
150
250
190
450
190
125
180
120
9
18
24
0,39
0,15
1,49
0,30
0,06
0,16
0,06
0,60
0,12
0,03
70,2
18,0
13,41
5,4
1,44
28,8
7,2
5,4
2,16
0,72
6
Еден асты астауы ЕА - 1
ЕП-2
1500
1000
600
600
500
100
134
202
1,15
0,15
0,45
0,06
154,1
30,30
60,3
12,12
7
Саты маршы
СМ-1
3600
1200
300
8
2,0
1,26
16,0
10,08
8
Саты алаңшасы СЛ-1
3000
1200
300
8
1,5
1,08
40
8,64
Σ1990,67
Σ827,5
3.2. Жұмыстардыңеңбексыйымдылығынжәнемаш ина-кезекқажеттілігін есептеу
кесте 3.3. Еңбек сыйымдылығы мен машина - кезек қажеттілігі ведомості
№
пп
Жұмыстыңаты
Жұмыскөлемі
Көлембірлігіне тиістіуақыт мөлшері
Жалпыеңбек сыйымдылығы
БМжБбойынша звеноқұрамы
Қабыл-данған машина маркасы
§БМжБ бойынша негіздеу
өлшем бірлігі
саны
адам-сағат
маш.-сағат
адам-күн
маш-кезек
1
2
3
4
5
6
7
8
9
10
11
І.Жер жұмыстары
1
Өсімдіктіқабаттықыру
1000м2
17,95
-
1,9
-
4,26
маш.5р-1
дз-17
2-1-5
2
Қазаншұңқырдымеханикаландырылған әдіспенқазу
100м3
17,14
-
7,2
-
11,14
маш.5р-1
ЭО-3110
2-1-11
3
Қалдықтопырақтықолменөңдеу
85,7
1,3
-
13,92
-
жқ:Зр-1
-
2-1-50
4
Топырақтыбульдозерменитеріпжолғаүю
100mj
17.14
-
9,4
-
20,2
маш.5р -- 1
дз-17
2-1-15
5
Іргетасқуыстарынтопырақпенқайтатол- тырумеханикалықәдіспен
100м2
1-7,14
-
11,9
-
25,5
маш.5р-1
да-17
2-1-15
6
Тағыдақолмен
м3
30
1,2
-
4,5
-
жқ:2р -- 1
-
2-1-47
7
Топырақтыэлектртаптағыштармен нығыздау
100м2
28,6
2,3
-
8,22
-
жқ:2р -- 1
-
2-1-59
Σ
26,64
61,2
II, Құрастырмалы іргетасты тұргызу
1
Құм-қайыртастөсемінсалу
100м2
2,38
6,2
-
-
жқ:2р-1
-
2
Іргетасплиталарьшмонтаждаусалмағы2т дейін
дана
153
0,63
-
12,04
-
м:4р-1,Зр-1, 2р-1
MKT-16
4-1-2
3
Салмағы2тдейінгііргетасблоктарынмон - таждау
дана
392
0,78
-
38,22
-
м:4р-1,Зр-1, 2р-1
MKT-16
4-1-3
4
Жүктітүсіру,жинау,әперу
100т
4,64'
13,6
-
7,9
-
-
MKT-16
-
I
Σ
68,40
ІІІ. Іргетастың біртұтас бөлігін тұрғы-
зу
кесте 3.3. -- тің жалғасы
1
2
3
4
5
6
7
8
9
10
11
1
Қалыптарды орнату бұзу
м2
320
0,67
-
26,8
-
ағаш ұстасы 4р-1,2р-1;
4-1-38
2
Торларды орнату
дана
180
0,36
-
8,1
-
темірлеуші 2р-1, ЗрФ
4-1-44
3
Конструкцияларды бетондау
м3
42,1
0,42
-
0,2
бетоншы Зр-1
4-1-49
35,1
IV. Кірпіш қабырғаны тұрғызу
1
Қалындығы 2,0 кірпіш күрделілігі орташа қабырғаны тұрғызу
м2
608,5
3,2
-
243,4
-
тас қалаушы: 4р-1,Зр-1
ДЭК-251
ЗгЗ
2
Қалыңдығы 1,5 кірпіш қабырғаны тұрғызу
м2
451,0
3,7
-
208,58
-
тас қалаушы: 4р-1,Зр-1
ДЭК-251
3
Қалыңдығы 12кірпіш жұқа бөлмеаралық қабырғаларды тұрғызу
м
834,0
0,8
-
83,4
-
тас қалаушы: 4р-1,Зр-1
-
3-12
4
Кірпіш қабырғаны тұрғызу үшін инвен - тарды төсеніштерді кұру және бұзу
100м3
47,2
г
7,9
-
46,4
-
ағаш ұстасы: 4р-1,3р-1
-
3-16
5
Поддондарға кірпіштерді тиеу
1000 дана
423
1,04
-
54,99
-
такелажшы: 2р-1
-
1-15
6
Кірпішті сулау
1000 дана
423
0,56
-
29,61
-
такелажшы: 2р-1
-
1-15
7
Кірпішті және т.б. материалдарды әперу
100 т
25,5
13,5
-
43,05
-
такелажшы: 2р-1
-
Σ
706,64
V. Темірбетон конструкцияларын мон-таждау
1
Ауданы 10м2 дейінгі қабатаралық жабындарымонтаждау
дана
272
0,72
-
24,5
-
м:5р-1,4р-1, Зр-1, 2р-1
МКГ-25
4-1-7
2
Аудзньі 10м2 дейінжабьш плиталарын монтаждау
дана
162
0,64
-
12,96
-
м:5р-1,4р-1, Зр-1, 2р-1
MKT-25
4- 1-7
3
Мандайлық қарыларды монтаждау
дана
276
0,57
-
19,56
-
м:5р-1,4р-1, Зр-1, 2р-1
МКГ-25
4-1-20
4
Модаждық жіктерді пісіріп бекіту
100 м
70,8
0,37
-
3,27
-
эл.дәнекер5р-1
-
22-1-1
5
жіктерін бетонмен бітеу
100м
19,04
6,4
-
15,23
-
м:4р- 1, Зр-1
-
4-1-26
6
Карниз плитасын монтаждау
дана
44
0,39
-
2,15
-
м:5р-1,4р-1,
Зр-1, 2р-1
MKT-25
4-1-6
7
Майда плиталарды монтаждау
дана
202
0,52
-
13,2
-
м:5р-1,4р-1,
Зр-1, 2p-1
MKT-25
4-1-7
8
Саты маршын және алаңшасын монтаждау
дана
12
3,2
-
4,8
-
м:5р-1,4р-1,
Зр-1, 2р-1
MKT-25
4-1-20
Σ
170,62
VI. Біртұтас темірбетон учаскелерін тұргызу
1
Қалыпты тұрғызу және бұзу
м2
360
0,95
-
42,74
-
ағаш ұстасы: 4р-1,2р-1
МКГ - 25
6-Г-14
2
Закладты элементтерді, қаңкаларды орнату
дана
140
0,36
-
6,3
темірлеуші 2р-1,4р-1
4-1-44
3
Конструкцияны бетондау
м3
42,4
1,3
-
6,90
-
бетоншы Зр-1, 4р-1
4-1-49
Σ
55,94
VII. Жұмсақ жабынды тұргызу
1
Алаңды күл - қоқыстан тазарту
100 м2
41,76
1,05
-
3,24
-
жұмысшы 2р-1
7-1
2
Будан оқшаулау
100 м2
10,44
6,7
-
8,74
-
шатырлаушы 4р-1,Зр-1
7-13
3
Жылу сақтау қабатын тұрғызу
100 м2
10,44
9,5
-
12.4Р
-
шатырлаушы 4р-1,Зр-1
7-14
4
Цемент төсемін салу
100 м2
10,44
25
-
32,62
-
Бетоншы
4р -- 1, 2р-1
7-15
5
4 қабатты рубероид кілемше төсеу
100 м2
41,76
7
-
36,54
-
шатырлаушы 4р-1,Зр-1
7-16
6
Қорғағыш қабатты түрғызу
100 м2
10,46
6,3
-
8,19
-
шатырлаушы 4р-1,Зр-1
7-4
7
Қабырғалармен шектесетін тұстарды қаңылтырмен әрлеу
м
246
0,38
-
11,68
-
шатырлаушы 4р-1,Зр-1
7-8
8
Түсіру, қоймалау және материалдарды беру
100 та
7,5
13,5
-
12,63
-
такелажшы:
2р-1
VІII .Ұсталық жұмыстар
1
Терезе блоктарын
100м
7,32
11,5
-
10,52
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
2
Есік блоктарын орнату
100м
7,32
11,5
-
10,52
-
ағаш ұстасы: 4р-1,2р^І
6-1-14
3
Элементтерді жонып жөндеу
100м
17,28
7,1
-
15,33
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
4
Терезе асты тақтайын орнату
4м
106
0,31
-
3,98
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
Σ
49,35
IX. Ішкі сылақ жұмыстары
1
Бетті сылаққа дайындау
100 м2
10,08
59
-
74,34
-
сылақшы 4р - 1, Зр-1
8-1
2
Ішкі қабырғаларды жетілдірілген сылақпен өңдеу
М2
2800
0,84
-
311,40
сылақшы 4р - 1, Зр-1
8-7
3
Есік - терезе жақтауларын сылау
М2
120
3,0
-
44,5
-
сылақшы 4р -1, Зр-1
8-8
4
Төбені цемент ерітіндісімен жалату
м2
2340
0,34
-
99,44
-
сылақшы 4р - 1. Зр-1
8-10
5
Плита жіктерін эрлеу
100м
18,40
30,0
-
71,66
сылақшы 4р -- 1, Зр-1
8-11
6
Төсеніштерді орнату, бұзу, қозғау
м2
1160
0,345
-
50,02
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
Σ
669,2
X. Қаптау жүмыстары
1
Қабырғаны глазурьлы керамикалық плит-калармен қаптау
м2
450
2,8
-
157,5
-
қаптаушы 4р-1,2р-1
-
8-21
2
Қабырғаларды судан оқшаулау
100м2
2,65
12
-
3,98
-
3
Қабырғаны ағашпен қаптау
м2
183
0,76
-
17,38
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
4
Қаңқаны ағаш брустардан құру
100м
7,9
45
-
44,44
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
... жалғасы
Құрылыс саласын қарастыратын болсақ бұл салада өзіндік қиыншылықтары өте көп, мысалы:
қаражат бөлу мәселесі;
құрал-жабдықтармен қамтамасыз ету;
материалдан техникалық ресурстармен қамтамасыз ету;
құрылыс материалдардың қымбатшылығы.
Құрылыстың материалды-техникалық базасы өте қиын жағдайда болып отыр. Көптеген құрылыс индустриясының мекемелері жабылып қалды.
Дегенмен құрылыс әрқашанда болады мемлекет өз жағынан қажетті әрекет жасауда. Сонымен қатар мемлекет саясаты бойынша әр ұжым, мекеме, өндіріс өзіне қажетті құрылыс объектілерін өз күшімен немесе өз қаржысымен салу керек.
Біздің еліміздің экономикасы әкімшілік-командалық басқару жүйесімен нарықтық экономика әдісіне көшуіне байланысты өндірісті ретке келтіру және өнімді үйлестіру және тарату экономикалық қарым-қатынасты жақсарту, жұмыс жүргізуге жағдай жасау және еңбекке белсенділікті арттыруға бағытталған түрлі шаралар кешенін өткізуді, жүргізуді талап етеді.
Құрылыстың техника экономикалық деңгейін елеулі жоғарылату, құрылыс өндірісін бірңғай индустриялы процеске айналдыру, сапаны жоғарылату және құрылыс объектілерінің, құрылымдардың құнын төмендету, құрылыс мерзімін қысқарту және өндірістің қуаттылығын жоғарылату керек. Бұл мәселелер ғылыми-техникалық прогресті жылдамдату негізінде және құрылысқа күрделеі қаржы бөлудің төменділігін, құрылыс жұмыстарын одан әрі индустрияландыруды, құрылыс өндірісін ұйымдастыруды жақсартуды, жобалық-сметалық жұмыстарды жетілдіруді қамтамасыз ететін қорлардың табылуы негізінде шешілуі тиіс. Құрылыс өндірісін ұйымдастыруды жақсартуға шаруашылық механизмдерді жетілдіруге және құрылыс кешенін басқаруға индустриялық әдістерді енгізуге, құрылыс-монтаж жұмыстарын орындау құрылыстағы технологиялық тәртіпті ұйымдастыру жұмыстарын ұйымдастыру жобаларын енгізу міндеттілігін, объектілерді, құрылымдарды мөлшерлі уақыт мерзімінде қамтамасыз етуге , құрылыс өнмдерінің сапасын жоғарылатуға ерекше маңыз беру керек.
Қазіргі уақытта құрылыс сапасы деген ұғым материалдық негізге ие бола алмай отыр. Сондықтан оларға ықпал ететін факторларды бағалайтын айқын көзқарас жоқ, сонымен қатар құрылысты қамтамасыз ету және бақылау жүйелері де жоқ. Кез-келген құрылыс процесінде уақтылы дер кезінде табылған кемістіктерді жоюға жұмсалған шығындарды қоса есептегендегі жалпы шығынның ең аз мөлшеріне ұмтылуға тура келеді. Нарықтық экономика жағдайында төмен сапалы өрындалған жұмыстарға жұмсалған шығындарды мұқият есептеу керек. Осының барлығы өндірістік қызмет міндетке кіруі керек. Құрылыс өнімінің сапалылығы тапсырыс берушіні қызықтырады. Мемлекеттік тапсырыс - бұл мемлекеттің тұтынуын қанағаттандыру әдісі жағдайына байланысты өзара материалдық жауапкершілік болуы керек. Осыған байланысты мемлекетік тапсырыстар механизмінде тапсырыстың орындалуын бақылайтын мемлекеттік бақылау қарастырылуы тиіс. Мемлекеттік бақылау бәрінен бұрын мемлекеттік тапсырыс сферасына кіретін аса жауапты құрылымдарға өте қажет. Бұлар өнеркәсіптік, энергетикалық, гидротехникалық, транспорттық қорғаныс және т.б. обьектілер. Құрылыстың басқа түрінде обьектілерді жергілікті халық депутаттарының кеңесінің бақылау органдары бақылау жүргізуі тиіс.
Қазіргі жағдайда осындай қадағалаушы органдардың квалификациялық деңгейін жоғарылату және бақылау аймағын кеңейту үшін осы органдарда бақылау, жұмысты қабылдау және авторлық, техникалық қадағалау жүргізу үшін сметада қарастырылған қаржының есебінен заказ берушілермен келісім шарт жасау жұмыстарын жүргізетін шаруашылық есептегі бөлімдер құрған жөн.
Кепілдікті қамтамасыз ету үшін тапсырыс беруші құрылыс монтаж жұмыстарының сапасыз орындалуына байланысты келтірілген зияндықтардың орнын толтыру үшін сапаны сақтандыру жүйесін жүргізу қажеттігі туады.
Дипломдық жоба тақырыбын таңдағанда халықтың әлеуметтік мәселелерін шешуге бағытталған тақырып таңдау көзделген еді.
Халықтың әлсіз тобына әлеуметтік көмек көрсете отырып, оларды өмір сүруіне құқықтық, психологиялық жағынан қолдау көрсету.
МАЗМҰНЫ:
КІРІСПЕ
Сәулет- құрылыс бөлімі
Бастапқы мәліметтер
Бас жобаның шешімі
Технологиялық процестер
Көлемдік жоспарлау шешімдері
Конструктивтік шешімдері
Қорғағыш конструкциялардың жылу техникалық есебі
Құрылыс конструкцияларын коррозиядан қорғау.
Сейсмикаға қарсы шара қолдану.
Өртке қарсы шаралар
Инженерлік жүйелер
Конструкциялық есептеу бөлімі
1м2 аралық жабынға түсіп тұрған жүксалмақтарды анықтау.
Көпқуысты темірбетон плитаны есептеу.
Темірбетон баспалдақты есептеу.
Технологиялық ұйымдастыру бөлімі
Жұмыс көлемін есептеу
Еңбек сиымдылығы және монша - кезек-қажеттілігі ведомосі.
Құрылыстың календарлық жоспары
Монтаждағыш кранды тағайындау.
Экономикалық бөлім
Қазақстандағы құрылыс мағлұматы.
Құрылыстың техника - экономикалық негіздеу сатысындағы есептік құнын анықтау тәртібі.
.
Ғылыми бөлім.
Қорытынды
Қолданылған әдебиеттер тізімі
1. Сәулеттік - құрылыс бөлімі.
1.1. Бастапқы мәліметтер
Дипломдық жұмыс келесі шарттарды қақанағаттандыра отырып жобаланған:
Жерасты су деңгейі - 8м
Климаттық ауданы - ІІІВ
Сейсмология бойынша ауданы - 8 балл
Қардың мөлшерлік жүксалмағы - 50 кгм2
Желдің мөлшерлік қысымы - 73 кгсм2
Ең суық бес күндік есептік температура - 23° С
Топырақтың қату тереңдігі - 96см
Кесте 1.
С
СШ
Ш
ОШ
О
ОБ
Б
СБ
Штиль
Қаңтар
92,9
62,4
91,3
343
113,8
135,7
65
123,5
23
5,7
Шілде
243,8
143,2
73,2
243,6
63,8
63,9
65,2
133,9
18
0
1.2. Бас жобаның шешімі.
Тараз қаласындағы арнаулы әлеуметтік қызмет алушыларды қалыптастыру орталығы- қаладағы А.Асқаров көшесінде орналасқан. Алаңшаның формасы төртбұрышты. Жобалап отырған ғимаратымыздың жалпы ауданы 0,30га. Жер бедері тегістеу, солтүстікке қарай ылдыйлау. Ғимарат соғылатын территорияда ешқандай ескі ғимарат жоқ. Ғимарат кешені технологиялық жабдықтармен кіші сәулеттік формалармен сәйкесінше қамтамасыз етілген.
Жолдар, тротуарлар және алаңдар жабыны асьфальтты бетоннан және темірбетон плиталарынан орнатылады. Көгалдандыру көпжылдық шөптермен, бұталы өсімдіктермен, әртүрлі қылқан жапырақтылармен орындалады.
Территорияны металл қоршаумен қоршайды.
Технико - экономикалық көрсеткіштер:
Участок ауданы - 3030м2
Құрылыс ауданы - 1102,9м2
Жабын ауданы - 749,77 м2
Көгалдандыру - 972,42 м2
І.3 Технологиялық процесстер
Жобаланған ғимарат өмірі қиындыққа душар болған (мүгедектік, жұмыссыз, жалғызілікті) азаматтарға әлеуметтік жағынан көмек көрсетуге арналған. Орталық ғимаратында өлшемі 2700x1950мм жүккөтерімділігі 1000кг лифт шахтасы орналасқан. Мүгедектерді қалыптастыру орталығында келесі қызметтер көрсетіледі:
әлеуметтік- тұрмыстық;
әлеуметтік - медициналық;
Психоло - педагогиялық;
Ыстық тағаммен қамтамасыз ету;
Салауатты өмір салтын сақтау.
І.4. Көлемдік жобалау шешімдері.
Тараз қаласындағы арнаулы әлеуметтік қызмет алушыларды қалыптастыру орталығыүш қабатты жобадағы өлшемі
15,0 x45,0 м тікбұрышты етіп жобаланған. Ғимарат биіктігі - 3,3м. Ғимараттағы бөлмелер тізімін төмендегі кестеден көруге болады:
І.5. Конструктивтік шешімдер.
Мүгедектерді қалыптастыру орталық ғимаратының өлшемдері 15,0x45,0м. Ғимарат үшқабатты, қабат биіктігі 3,30 м.
Іргетастар - сызықты құймалы В 7,5 бетоннан;
Қабырғалар мен аралық қабырғалар - кәдімгі күйдірілген М75 кірпіш пен М50 цемент- құм ерітіндісі.
Жабын мен аралықжабын - Құрастырмалы темірбетон плиталар.
Шатыры - екі ылдилы ағаш конструкциялардан жасалынады.
І.6. Қоршаушы конструкциялардың жылу техникалық есебі.
1.6.1 Қабырға жылытқышының қалыңдығын есептеу.
Ғимараттың сыртқы қабырғасының жылу беру кедергісін анықтау қажет. Сыртқы қабырға кәдімгі кірпіштен қаланған. Қабырғаның ішкі және сыртқы беттері әк-құм ерітіндісінен салынған. ҚНжЕ 2.01.01-82 климатологиясы және геофизикасы бойынша құрылыс орнына байланысты ең суық тәуліктегі және 5 күндік сыртқы температураны аламыз. Тараз қаласы үшін ол мәліметтер мынадай: tn1=-26∘C,tn5=-23∘C. Ғимараттың және зоналық ылғалдылық режиміне байланысты режим - А.
Ғимараттың ішкі температурасы tв=22∘C,
Құрылыс материалдарының жылу-физикалық сипаттамаларының есептік мәндері төмендегідей:
Кірпіш: p=180 кгм3- тығыздығы;
λ=0,697 Вт(м∘с) - жылу өткізгіштігі;
S=9,08 Вт(м∘с) - жылу сіңіруі.
Ғимарат қабырғасын массивті деп есептеп 5 тәуліктік температураны есептік температура ретінде қабылдаймыз.
tn5=-23∘C.
Қажетті жылу кедергісін анықтаймыз.
RoТР=n(tв-tн)Δtн*αв (1.1)
.
Мұндағы: αв - қоршау конструкцияларының ішкі бетінің жылу өткізу коэффициенті кесте 2 [4]
tв - ішкі ауаның есептік температурасы кесте 1.1 [2]
tн- сыртқы ауаның қыс мезгіліндегі есептік температурасы.
Δtн- сыртқы және ішкі ауа арасындағы температура айырмасы 1.2 [2]
n - қабырғаның ішкі бетінің жағдайын ескеретін коэффициент 4-ші қосымша [2]
4Д7 деп қабылдап қажетті жылу кедергісін (RoТР) анықтаймыз.
RoТР=1(22-(-23)4*8,7=1,3һм2*һ∘СВт
δ1=0,015δ3=0,03һм - сылақ қабатының қалыңдығы жылу беру кедергісін (Ro) анықтаймыз.
Мұндағы Rk - қоршау конструкциясының термиялық кедергісі.
αn - конструкцияның сыртқы бетінің жылу өткізгіштігін ескеретін коэффициент кесте 6 [4]
1.1 - сурет.
R0=18,7+0,0150,76+0,380,7+0,030,76 +123+0,10,076=0,1149+0,0197+0,5428+ 0,0394+0,04347+1,32=2,08Шартын тексереміз:
R0=2.08≻R0тр=1.3
Шарт орындалды. Жылытқыш қалыңдығын 100мм етіп аламыз.
1.5.2 Жабын жылытқышының қалыңдығын табу.
Ғимарат жабынындағы жылытқыштың жылу өткізу кедергісін анықтау керек. Құрылыс материалдарының жылу физикалық сипаттамаларының есептік мәндері төмендегідей:
темірбетон плитасы: δ1=0,22һм
λ1=1,92Втм∘С
S1=17,98Втм2һ∘С
будан оқшаулау қабаты: δ2=0,002һм
λ2=0,174Втмһ∘С
S2=3,33Втм2һ∘С
жылытқыш: δ3=х
λ3=0,209Втмһ∘С
S3=3,35Втм2һ∘С
цемент - құм тегістеу қабаты: δ4=0,02һм
λ4=0,755Втмһ∘С
S4=9,55Втм2һ∘С
судан оқшаулау қабаты: δ5=0,008һм
λ5=0,174Втмһ∘С
S5=3,33Втм2һ∘С
битум мастикасына төселген құм: δ6=0,02һм
λ6=0,084Втмһ∘С
S6=1,56Втм2һ∘С
1.2 - сурет.
Жабын массивін төмен деп қабылдап керекті жылу өткізу кедергісін анықтаймыз.
R0TP=0,9(18+26)4*8,7=1,13Һм2һ∘С
R0=R0TP шартынан жылытқыш қалыңдығының ең кіші мәнін анықтаймыз.
R0TP=1αв+ΣRn+1αn=18,7+0,221,92+0,0 020,174+δ30,209+0,020,755+0,0080,17 4+0,020,084+123;
1,13=0,115+0,114+0,011+δ30,209+0,0 26+0,046+0,238+0,043;
δ30,209=1,13-0,115-0,114-0,011-0,0 26-0,046-0,238-0,043;
δ30,209=0.341;
δ3=0,341*0,209=0,0731һм
Жылытқыш қалыңдығы 10 смдеп қабылдаймыз.
І.7. Құрылыс конструкцияларын коррозиядан қорғау.
Құрылыс конструкцияларын коррозиядан қорғау ҚНжЕ ҚР 2.01-19-2004 Құрылыс конструкцияларын коррозиядан қорғау талаптарына сәйкес жүргізіледі.
Ғимаратты ауаның салыстырмалы ылғалдылығы 60% болғанда пайдаланылады. Барлық болат байланыстырғыш детальдарды коррозияға қарсы майлы сырмен сырлаймыз.
І.8. Сейсмикаға қарсы шара қолдану.
Ғимараттың сейсмикаға төзімділігі - 8 балл. Сейсмикаға қарсы шаралар ҚНжЕ ҚР 2.03-30-2006 Сейсмикалық аудандағы құрылыс негізі ретінде алынып жасалады. Аралық плита деңгейінде антисейсмикалық белдеулермен күшейтілген. Маңдайшалар егер ойылымы 1500мм асса қабырғаға тірелуі 350мм деп аламыз.
І.9. Өртке қарсы шаралар
Өртке қарсы шараларды қамтамасыз ету үшін ҚНжЕ ҚР 2.02-15-2003 талаптарын орындау керек. Ғимараттың барлық бөлмелеріне өртті білдіретін автоматты белгі беруді орнатамыз.
Есіктер эвуакуация негізінде ғимараттың іштен сыртқа қарай ашылады. Ғимаратты тұрғызғанда жанбайтын материалдар қолданылды.
1.10 Инженерлік жүйелер
1.10.1 Канализациясы
Тұрмыстық канализациясы - тұрғын суларды санитарлық құрылғылардан тұрмыстық канализацияның сыртқы торабына шығарады. Канализацияның құбырлар жүйесі МЕСТ 22689-89 бойынша пластмасса құбырлармен жобаланған. Желіде тазартқыштар орналастырылған.
Жаңбырлық канализация құбырлары МЕСТ 6942-69 бойынша шойын канализациялық құбырдан құрастырылған.
1.10.2 Жылыту және желдету жүйелері
Жылумен қамтамасыз ету сыртқы жылу желісінен алынады. Жылу тасығыш ретінде 110-70°С ыстық су алынады. Қыздыру құралы ретінде МС-90 шойын радиаторы қабылданды. Жылуды автоматты жылу реттегішпен реттейді.
Желдету жүйесінде екі түрлі: табиғи және механикалық желдетумен жобаланған.
І.10.3 Сумен қамтамасыз ету
Сумен қамтамасыз ету - сыртқы суқұбыр желісінен алу жобаланған. Сырттан ғимаратқа МЕСТ 10704-91 бойынша электрмен дәнекерленген метал құбыр жобаланған. Ал, ғимарат ішінде МЕСТ 3262-91 бойынша мырышталған металл құбыр жобаланған. Ғимаратқа кірген жерінде жалпы су шығынын есептейтін су есептегіш орнатылады.
2. Есептік - конструктивтік бөлім.
2.1. 1м2 аралық жабынға түсіп тұрған жүксалмақтарды анықтау.
1 - сурет.
Кесте2.1.
Жүксалмақтар түрі
Мөлшерлік,
кНм[2]
γƒ
Есептік,
кНм[2]
1. Тұрақты
Паркет - 15, ρ=500 кгм[3]
0,015x5
Желімдеу қабаты - 1, ρ=1400 кгм[3]
0,001x14
Цемент - құм төсемі - М100 - 30, ρ=2000 кгм[3]
0,03x20
Жылу оқшаулағыш қабаты - 30 мм, ρ=110 кгм[3]
0,03x1,1
Темірбетон аралық жабын - tred=110,
ρ=2500 кгм[3] 0,11x25
Итого:
0,075
0,014
0,6
0,03
2,75
3,235
1,1
1,3
1,3
1,2
1,1
0,0825
0,065
0,78
0,04
3,03
3,646
2. Уақытша
уақытша жуксалмақ Р= 1.5 Н
Толық:
1,5
4,74
1,3
1,95
5,6
2.2. Көпқуысты темірбетон плитаны есептеуперекрытия.
Көпқуысты темірбетон плита ұзындығы L=6м. Қолданылатын материалдардың бетон және арматура сипаттамалары:
- Ауыр бетон классы В-20. Призманың беріктігі Rвп=Rвser=15,0 мПа, Rв=15,0 мПа; Соғылу кезіндегі беріктігі Rвtп=Rвser=1,40 мПа) Rвt=0,9 мПа
алғашқы серпімділік модулі Евһ= 27000 мПа;
Жұмыс жағдайының коэффицинті γв2=0,9
- арматура классы А-ІІІ, мөлшерлік кедергісіRІп=390 мПа
Есептік кедергісі Rу=360 мПа
Серпімділік модулі ЕS=200000 мПа
2.2.1. 1м плитаға түсетін толық есептік жүксалмақ:
q=5,6x1,5=8,4 кНм
2.2.2. Көпқуысты плита өлшемдерін анықтау.
2 - сурет.
Lk=5980 мм.
L0=6000-190x2+120x2 =5860 мм.
2.2.3. Плитаны есептеу схемасы.
3 - сурет .
2.2.4. Плитаның иілу моменті мен көлденең күшті анықтау.
Мmax=qxL0[2]8=8.4x5.86[2]8=36.05 кНм
Qmax=qxL02=8.4x5.862=24.6 кН
2.2.5. Келтірілген қиманың өлшемдерін анықтау.
-- Әрбір 200мм-ге 1 қуыс деген шартқа сәйкес қуыс саны анықталады:
n=1500200=7.5 = плитаны 7 қуыс етіп қабылдаймыз.
4 - сурет.
h1=0,9d=0,9x159=143мм
h1 - Тіктөртбұрышты қиманың биіктігі мен ені.
hf =hf'=(220-143)2=38,5 мм
hf' - қима сөресінің биіктігі
--Келтірілген плита қырының қалыңдығы:
b=1460-7x143=459 мм
Сөре ені: bf'=1460 мм
2.2.6. Тік қимасы бойынша плита беріктігін есептеу.
-- Қиманың жұмысшы биіктігі:
ho=h - a=22-2,5=19,5 см
-- Бейтарап осьтің орналасуын анықтау:
Mf=Rbxbf'xhf'x(ho - hf'2)=11,5x100x0,9x146x3,85x(19,5- 3,852)=10224669,26 Нсм =
=102,25 кНм Mmax36.5=кНм ⇒бейтарап ось сөреде жатқандықтан қиманы тіктөртбұрышты етіп есептейміз.Қима ені bf'=146 см.
-- άoкоэфициентін анықтаймыз:
άo=Mmax(Rbxbf'xho2)= 36.5x105(11.5x100x0.9x146x19.52=0. 063
Кесте бойыншаξ=0.065 η=0.9675
-- Керекті бойлық жұмысшы арматура ауданы:
As= Mmax(Rsxηxho)= 36.5 x105(365x100x0,975x19,5)=5.26см2
-- Арматуралау коэфициентін анықтау:
μ=As(bxho)=5.26(45.9x19.5)=0.58 μmin=0.0005
8Ø 10АIII; AS=6.28 см2 қабылдаймыз.
Плитаның төменгі сөресіне конструктивтік талап бойынша төмендегі тор маркасын қабылдаймыз:
Ø5ВрI-200Ø6АІ-200x1470x5840
Ал, плитаның жоғарғы сөресіне Ø5ВрI-200Ø5ВрІ-200x1440x5840 маркалы торды қабылдаймыз.
Плитаны көлденең арматуралау плитаны ұзына бойлай жүргізіледі. Қаңқалар плитаның екі шеткі қырына және әрі қарай 2 - 3 қуыстан кейін қойылады.Плитадағы қаңқа саны - 4.
-- Шартты тексеру:
Q1=2,5xRbtxbxh0 = 2,5x0,9x100x0,9x45,9x19,5 = 181247,62 Н = 181,25 кН Qmax=
=4.6 кН. Шарт орындалды.
2.2.7. Монтаждық беріктікті есептеу
-- Монтаждық ілмекплита шетінен а=500 мм орналасқан.
-- Плитаның өз салмағынан түсетін жүксалмақ ( динамикалық коэфициентті қоса есептегенде ):
q = 0,11x1,49x25x1,1x1,4 = 6,31 кНм
1,1 - жүксалмақ бойынша сенімділік коэфициенті
1,4 - динамикалық коэфициенті
-- Плитаныңконсольдықбөлік салмағының әсерінен болатын теріс иілу моменті:
Моп=qxa22=6,31x0,522=0,79 кНм
Бұл моментті плита қаңқасының бойлық арматурасы мен жоғары жатқан тордың бойлық арматурасы қабылдайды.Жоғарыда жатқан тордың бойлай жатқан Ø4ВрI шыбықтарын200 ммқадаммен орналасады. Шыбықтардың жалпы ауданы: AS=8x0,126=1,008 см2
5 - сурет.
-- Теріс моментті қабылдайтын керекті арматура саны:
As= Моп - (0.9xRsxho)=0.79x105(0.9x410x100x 19.5)=0.11 см2
Rs=410 МПа
Аs=0,11 cм2Аs=1,008 см2⇒Плитаның монтаждық беріктігі қамтамасыз етілді.
2.2.8. Монтаждық ілмекті есептеу.
-- Плитаныңөз салмағынан түсетін жүксалмақтар:
Р=2950x10x1,1x1,4=45430 Н=45.43 H
Плитаны көтеру кезінде өз салмағы 3 ілмекке беріледі:
-- 1 ілмекке түсіп тұрған күш:
N=P3=45,433=15,14 кН
Ілмек АIкл, Rs=225 МПаарматурадан жасалынады.
-- Ілмектің бойлық қима ауданы:
АS1=NRs=15.14x103(225x100)=0.67 cм2
Ø10 АI, As=0,785 см2Ілмекті қабылдаймыз
2.3. Темірбетон баспалдықты есептеу.
Есептеуге және құрасыруға арналған қырлы баспалдақ сипаттамасы:
-- Қабат биіктігі Нқ=3,3 м;
-- баспадақ ені b=1350 мм;
-- қырдың биіктігі hқ=190 мм;
-- қырдың қалыңдығы bр=100 мм;
-- баспалдақ өлшемдері 300x150 мм;
1-1
6 - сурет.
-- Көлденең проекциясының ұзындығы:
l= 300x10+220x2=3440 мм
-- Көтерілу биіктігі1650 мм
tgά=16503440=0.4796 ά=25º
cosά=cos25º=0.906
-- Баспалдақ ұзындығы:
L1=Lcosά=34400.906=3795 мм
-- Баспалдақты В 20 класты бетоннан, жұмысшы арматура ретінде АШ арматураны қабылданалы, тор арматурасы - Вр I.
Есептеуге берілгендері:
-- Rb=11,5 МПа (13 кестеҚНжЕ 2.03.01-84* Бетон және темірбетон конструкциялары);
-- γb2=0.9 (15 кесте ҚНжЕ 2.03.01-84*);
-- Rs=365 МПа (22 кесте ҚНжЕ 2.03.01-84*)
2.3.1. Баспалдаққа түсіп тұрған жүксалмақтарды анықтау
-- Каталог бойынша типтес баспалдақтың өз салмағы qn=3,6 кНм2
-- Жүксалмақ бойынша сенімділік коэфициентіγf=1.1
-- Уақытша мөлшерлік жүксалмақ рn=3 кНм2 (3 кесте ҚНжЕ 2.01.07-85 Жүксалмақтар мен әсерлер).
-- Уақытша жүксалмақ бойынша сенімділік коэфициентіγf=1.2
-- Ені 1,35м - ге тең көлденең проекциясы 1 қадам метр баспалдаққа әсер етіп тұрған толық есептік жүксалмақ :
q1=(qnxγf+pnxγf)xb=(3,6x1,1+3x1,2)x 1,35=9,4 кНм
-- Баспалдаққа тік әсер етіп тұрған толық есептік жүксалмақ:
q=q1xCosa=9,4x0,906=8,52кНм
-- Баспалдақ адымынын есептеу:
l0=lCosa=3,440,906=3,8м
Баспалдақтың төмендегідей есептік сұлбасы анықталады:
7 - сурет.
-- Ең көп есептік күшті анықтау:
М=qxl022=8,52x3,828=15,4кНм
Q=qxl02=8,52x3,82=15,62кН
2.3.2. Баспалдақты тік қима бойынша есептеу.
-- Баспалдақтың шын қимасы ретінде сөресі сығылған таврды аламыз.Тавр қырының еніb=2bр=2x100=200 мм.
Көлденең қырысыз сөре ені bf'төменгіден көп қабылданбау керек :
bf'=2xl06+b=2x38006+200=1470мм
bf'=12hf'+b=12x30+200=560мм
Есептеуге екеуінің азырағы алынады. Сөре ені bf'=560мм деп қабылданады.
8 - сурет.
-- Бейтарап осьтің орналасуын анықтау:
Мf=Rbxbf'xhf'x(h0-hf'2)
h0=h-a=190-30=160мм - қиманың жұмысшы биіктігі
Мf=11,5x100x0,9x56x3x(16-32)=252126 0Нсм=25,21кНм
М=14,84кНм Мf=25,21кНм. Осыған қарап бейтарап ось сөреде жатыр, ал қиманы тіктөртбұрыш ретінде есептейді.
a0=МRbxbf'xh02=15,4x10511,5x100x0,9 x56x162=0,1
Кесте бойынша ξ=0,11жәнеη=0,945.
В 20бетон және АIII арматура үшінξR=0,627және aR=0,43
ξ=0,11ξR=0,627
a0=0,1aR=0,43Баспалдақ жақсы арматураланған.
-- Қажетті арматура ауданы:
As=MRsxηxh0=15,4x105365x100x0,945x1 6=2,79см[2]
Әрбір қырына қаңқа қойылады. 2Ø14 АIIIқабылданады. As=3,08 см[2].
Дәнекерлеу шартына сәйкес тік арматура қабылданады: Ø5 ВрI.
Конструктивтік талаптар бойынша арматуралар қадамы
S1=12xh=1902=95мм. ҚабылданадыS1=75мм
S2=34xh=3x1904=142,5мм. ҚабылданадыS2=100мм
-- Шартты тексеру:
Q= 2,5x Rbt xbxh0
2,5xRbtxbxh0=2,5x0,9x100x0,9x20x16= 64800Н=64,8кН
Q=15,62кН64,8кН. Тік күшті бетон қабылдайды.
Технологиялық ұйымдастыру бөлімі
3.1. Жұмыс көлемін есептеу
кесте 3.1.Жұмыс көлемін есептеу ведомості
№
Жұмыстың аты
өлшем бірлігі
саны
1
2
3
4
І. Жер жұмыстары
1
Өсімдік қабаттын қыру
1000м2
17,95
2
Қазаншұңқырды механикаландырылған әдіспен қазу
100м'
17,14
3
Қалдық топырақты қолмен өңдеу
85,7
4
Топырақты бульдозермен итеріп жолға үю
100mj
17,14
5
Іргетас қуыстарын топырақпен қайта толтыру механи-калық әдіспен
100м3
17,14
6
Тағы да қолмен
м3
85,7
7
Топырақты электр таптағыштармен нығыздау
100mz
28,6
II. Құрастырмалы іргетасты түргызу
1
Құм - қайыртас төсемін салу
100mz
2,38
2
Іргетас плиталарын монтаждау салмағы 2т дейін
дана
153
3
Салмағы 2т дейінгі іргетас блоктарын монтаждау
дана
392
4
Жүкті түсіру, жинау, әперу
100т
5,82
ІІІ.Іргетастың біртүтас бөлігін түргызу
1
Қалыптарды орнату бұзу
м2
320
2
Металл бөшектерді қою
дана
180
3
Бетондау
m3
42,1
4
Жүкті түсіру, жинау, әперу
100т
5,82
IV. Кірпіш қабырганы түргызу
1
Қалыңдығы 2,0 кірпіш күрделілігі орташа қабырғаны тұрғызу
м3
608,5
2
Қалындығы 1,5 кірпіш қабырғаны тұрғызу
451,0
3
Қалыңдығы 12кірпіш жұқа бөлмеаралық қабырғаларды тұрғызу
м2
834,0
4
Кірпіш қабырғаны тұрғызу үшін инвентарлы төсеніштерді құру және бұзу
10м3
105,9
5
Поддондарға кірпіштерді тиеу
1000 дана
423
6
Кірпішті сулау
1000 дана
423
7
Кірпішті және т.б. материалдарды әперу
1000 дана
423
V. Темірбетон конструкцияларын монтаждау
1
Ауданы 10m2дейінгі қабатаралық жабындарды монта - ждау
дана
272
2
Ауданы 10м2 дейінгі жабын плиталарын монтаждау
дана
162
3
Маңдайлық қарыларды монтаждау
дана
276
4
Монтаждық жіктерді пісіріп бекіту
М
70,8
1
2
3
4
5
Плита жіктерін бетонмен бітеу
100м
19,04
6
Еден асты каналының астауларын монтаждау
дана
134
7
Канал плиталарын монтаждау
дана
202
8
Саты маршын және-алаңшасын монтаждау
дана
16
VI. Біртұтас темірбетон учаскелерін тұргызу
1
Қалыпты тұрғызу және бұзу
360
2
Закладты элементтерді, қаңқаларды орнату
дана
140
3
Конструкцияны бетондау
м3
42,4
VII. Жұмсақ жабынды тұргызу
1
Аланды күл - қоқыстан тазарту
100 м2
41,74
2
Будан оқшаулау
100 м2
10,44
3
Жылу сақтау қабатын түрғызу
100 м2
10,44
4
Цемент төсемін салу
100 м*
10,44
5
4 қабатты рубероид кілемше төсеу
100 м2
41,74
6
Қорғағыш қабатты тұрғызу
100 м2
10,44
7
Қабырғалармен шектесетін тұстарды қаңылтырмен әрлеу
м
246
8
Түсіру, қоймалау жэне материалдарды беру
100 тн
7,5
VIII. Үсталық жұмыстар
1
Терезе блоктарын
100м
7,32
2
Есік блоктарын орнату
100м
7,32
3
Элементтерді жонып жөндеу
100м
17,28
4
Терезе асты тақтайын орнату
1м
106
IX. Ішкі сылақ жұмыстары
1
Бетті сылаққа дайындау
100 м2
10,08
2
Ішкі қабырғаларды жетілдірілген сылақпен өңдеу
100 м2
28,0
3
Есік - терезе жактауларын сылау
м2
120
4
Төбені цемент ерітіндісімен жалату
м2
2340
5
Плита жіктерін әрлеу
100 м
19,40
6
Төсеніштерді орнату, бұзу, қозғау
м2
1160
X Қаптау жұмыстары
1
Қабырғаны глазурьлы керамикалық плиткалармен қаптау
м2
450
2
Қабырғаларды судан оқшаулау
м2
265
3
Қабырғаны ағашпен қаптау
мг
183
4
Қаңканы ағаш брустардан құру
100м
7,9
5
Қабырғаға жылу сақтау қабатын орнату
100м2
1,08
XI. Сыртқы әрлеу жұмыстары
1
Қабырғаны сылаққа дайындау
100м2
6,00
2
Қабырғаны жетілдірілген сылақпен өңдеу
м2
1971
3
Есік -- терезе жақтауларын сылау
м*
120
4
Сыртқы қабырғаны фасадтық бояумен сырлау
100м2
19,71
5
Фасадтың карниз бөлігін металл черепицамен қаптау
м2
151,2
6
Металлқаңқаны бекіту
т
1,12
7
Инвентарлы төсеніштерді орнату
м2
252
кесте 3.2.Құрастырмалыэлементтерспецифика циясы
№ пп
Элементтің аты, маркасы
Эскизі
Элемент өлшемдері, мм
Саны, дана
1 элң салмағы, т
1 элң көлемі, м3
Барлық элң сал-мағы, т
Барлық
элң көлемі, м3
L
b
h
1
2
3
5
4
6
7
8
9
10
11
1
Іргетас плитасы
ІП - 1
ІП - 2
2400
1200
^
800
800
300
300
100
53
1,44
0,72
0,576
0,29
144
38,16
57,6
15,37
2
Іргетас блогы
1Б-1
ІБ - 2
ІБ - 3
ІБ-4
2400 1200 2400 1200
500
500
400
400
600
600
600
600
120
108
100
64
1,8
0,9
1,44
0,72
0,72 0,36 0,576 0,29
216
97,2
144
46,1
86,4 38,9 57,6 18,6
3
Қабатаралық және жабын плиталары
ҚП-1
ҚП - 2
ЖП-1
ЖП - 2
5900 5900 5900 5900
1200 1000 1200 1000
220
220
220
220
80
192
40
122
3,33 2,70 3,33 2,70
1,3
1,1
1,3
1,1
266,4 259,2 133,2 329,4
104 105,6
52,0 134,2
1
2
3
5
4
6
7
8
9
10
11
4
Карниз плитасы КП-1
1000
650
300
44
0,49
0,495
21,6
21,8
5
Маңдайлық қарылар МҚ-1
МҚ-2
мқ-з
МҚ-4
МҚ-5
2500
1500
3500
2500
1300
250
200
380
250
150
250
190
450
190
125
180
120
9
18
24
0,39
0,15
1,49
0,30
0,06
0,16
0,06
0,60
0,12
0,03
70,2
18,0
13,41
5,4
1,44
28,8
7,2
5,4
2,16
0,72
6
Еден асты астауы ЕА - 1
ЕП-2
1500
1000
600
600
500
100
134
202
1,15
0,15
0,45
0,06
154,1
30,30
60,3
12,12
7
Саты маршы
СМ-1
3600
1200
300
8
2,0
1,26
16,0
10,08
8
Саты алаңшасы СЛ-1
3000
1200
300
8
1,5
1,08
40
8,64
Σ1990,67
Σ827,5
3.2. Жұмыстардыңеңбексыйымдылығынжәнемаш ина-кезекқажеттілігін есептеу
кесте 3.3. Еңбек сыйымдылығы мен машина - кезек қажеттілігі ведомості
№
пп
Жұмыстыңаты
Жұмыскөлемі
Көлембірлігіне тиістіуақыт мөлшері
Жалпыеңбек сыйымдылығы
БМжБбойынша звеноқұрамы
Қабыл-данған машина маркасы
§БМжБ бойынша негіздеу
өлшем бірлігі
саны
адам-сағат
маш.-сағат
адам-күн
маш-кезек
1
2
3
4
5
6
7
8
9
10
11
І.Жер жұмыстары
1
Өсімдіктіқабаттықыру
1000м2
17,95
-
1,9
-
4,26
маш.5р-1
дз-17
2-1-5
2
Қазаншұңқырдымеханикаландырылған әдіспенқазу
100м3
17,14
-
7,2
-
11,14
маш.5р-1
ЭО-3110
2-1-11
3
Қалдықтопырақтықолменөңдеу
85,7
1,3
-
13,92
-
жқ:Зр-1
-
2-1-50
4
Топырақтыбульдозерменитеріпжолғаүю
100mj
17.14
-
9,4
-
20,2
маш.5р -- 1
дз-17
2-1-15
5
Іргетасқуыстарынтопырақпенқайтатол- тырумеханикалықәдіспен
100м2
1-7,14
-
11,9
-
25,5
маш.5р-1
да-17
2-1-15
6
Тағыдақолмен
м3
30
1,2
-
4,5
-
жқ:2р -- 1
-
2-1-47
7
Топырақтыэлектртаптағыштармен нығыздау
100м2
28,6
2,3
-
8,22
-
жқ:2р -- 1
-
2-1-59
Σ
26,64
61,2
II, Құрастырмалы іргетасты тұргызу
1
Құм-қайыртастөсемінсалу
100м2
2,38
6,2
-
-
жқ:2р-1
-
2
Іргетасплиталарьшмонтаждаусалмағы2т дейін
дана
153
0,63
-
12,04
-
м:4р-1,Зр-1, 2р-1
MKT-16
4-1-2
3
Салмағы2тдейінгііргетасблоктарынмон - таждау
дана
392
0,78
-
38,22
-
м:4р-1,Зр-1, 2р-1
MKT-16
4-1-3
4
Жүктітүсіру,жинау,әперу
100т
4,64'
13,6
-
7,9
-
-
MKT-16
-
I
Σ
68,40
ІІІ. Іргетастың біртұтас бөлігін тұрғы-
зу
кесте 3.3. -- тің жалғасы
1
2
3
4
5
6
7
8
9
10
11
1
Қалыптарды орнату бұзу
м2
320
0,67
-
26,8
-
ағаш ұстасы 4р-1,2р-1;
4-1-38
2
Торларды орнату
дана
180
0,36
-
8,1
-
темірлеуші 2р-1, ЗрФ
4-1-44
3
Конструкцияларды бетондау
м3
42,1
0,42
-
0,2
бетоншы Зр-1
4-1-49
35,1
IV. Кірпіш қабырғаны тұрғызу
1
Қалындығы 2,0 кірпіш күрделілігі орташа қабырғаны тұрғызу
м2
608,5
3,2
-
243,4
-
тас қалаушы: 4р-1,Зр-1
ДЭК-251
ЗгЗ
2
Қалыңдығы 1,5 кірпіш қабырғаны тұрғызу
м2
451,0
3,7
-
208,58
-
тас қалаушы: 4р-1,Зр-1
ДЭК-251
3
Қалыңдығы 12кірпіш жұқа бөлмеаралық қабырғаларды тұрғызу
м
834,0
0,8
-
83,4
-
тас қалаушы: 4р-1,Зр-1
-
3-12
4
Кірпіш қабырғаны тұрғызу үшін инвен - тарды төсеніштерді кұру және бұзу
100м3
47,2
г
7,9
-
46,4
-
ағаш ұстасы: 4р-1,3р-1
-
3-16
5
Поддондарға кірпіштерді тиеу
1000 дана
423
1,04
-
54,99
-
такелажшы: 2р-1
-
1-15
6
Кірпішті сулау
1000 дана
423
0,56
-
29,61
-
такелажшы: 2р-1
-
1-15
7
Кірпішті және т.б. материалдарды әперу
100 т
25,5
13,5
-
43,05
-
такелажшы: 2р-1
-
Σ
706,64
V. Темірбетон конструкцияларын мон-таждау
1
Ауданы 10м2 дейінгі қабатаралық жабындарымонтаждау
дана
272
0,72
-
24,5
-
м:5р-1,4р-1, Зр-1, 2р-1
МКГ-25
4-1-7
2
Аудзньі 10м2 дейінжабьш плиталарын монтаждау
дана
162
0,64
-
12,96
-
м:5р-1,4р-1, Зр-1, 2р-1
MKT-25
4- 1-7
3
Мандайлық қарыларды монтаждау
дана
276
0,57
-
19,56
-
м:5р-1,4р-1, Зр-1, 2р-1
МКГ-25
4-1-20
4
Модаждық жіктерді пісіріп бекіту
100 м
70,8
0,37
-
3,27
-
эл.дәнекер5р-1
-
22-1-1
5
жіктерін бетонмен бітеу
100м
19,04
6,4
-
15,23
-
м:4р- 1, Зр-1
-
4-1-26
6
Карниз плитасын монтаждау
дана
44
0,39
-
2,15
-
м:5р-1,4р-1,
Зр-1, 2р-1
MKT-25
4-1-6
7
Майда плиталарды монтаждау
дана
202
0,52
-
13,2
-
м:5р-1,4р-1,
Зр-1, 2p-1
MKT-25
4-1-7
8
Саты маршын және алаңшасын монтаждау
дана
12
3,2
-
4,8
-
м:5р-1,4р-1,
Зр-1, 2р-1
MKT-25
4-1-20
Σ
170,62
VI. Біртұтас темірбетон учаскелерін тұргызу
1
Қалыпты тұрғызу және бұзу
м2
360
0,95
-
42,74
-
ағаш ұстасы: 4р-1,2р-1
МКГ - 25
6-Г-14
2
Закладты элементтерді, қаңкаларды орнату
дана
140
0,36
-
6,3
темірлеуші 2р-1,4р-1
4-1-44
3
Конструкцияны бетондау
м3
42,4
1,3
-
6,90
-
бетоншы Зр-1, 4р-1
4-1-49
Σ
55,94
VII. Жұмсақ жабынды тұргызу
1
Алаңды күл - қоқыстан тазарту
100 м2
41,76
1,05
-
3,24
-
жұмысшы 2р-1
7-1
2
Будан оқшаулау
100 м2
10,44
6,7
-
8,74
-
шатырлаушы 4р-1,Зр-1
7-13
3
Жылу сақтау қабатын тұрғызу
100 м2
10,44
9,5
-
12.4Р
-
шатырлаушы 4р-1,Зр-1
7-14
4
Цемент төсемін салу
100 м2
10,44
25
-
32,62
-
Бетоншы
4р -- 1, 2р-1
7-15
5
4 қабатты рубероид кілемше төсеу
100 м2
41,76
7
-
36,54
-
шатырлаушы 4р-1,Зр-1
7-16
6
Қорғағыш қабатты түрғызу
100 м2
10,46
6,3
-
8,19
-
шатырлаушы 4р-1,Зр-1
7-4
7
Қабырғалармен шектесетін тұстарды қаңылтырмен әрлеу
м
246
0,38
-
11,68
-
шатырлаушы 4р-1,Зр-1
7-8
8
Түсіру, қоймалау және материалдарды беру
100 та
7,5
13,5
-
12,63
-
такелажшы:
2р-1
VІII .Ұсталық жұмыстар
1
Терезе блоктарын
100м
7,32
11,5
-
10,52
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
2
Есік блоктарын орнату
100м
7,32
11,5
-
10,52
-
ағаш ұстасы: 4р-1,2р^І
6-1-14
3
Элементтерді жонып жөндеу
100м
17,28
7,1
-
15,33
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
4
Терезе асты тақтайын орнату
4м
106
0,31
-
3,98
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
Σ
49,35
IX. Ішкі сылақ жұмыстары
1
Бетті сылаққа дайындау
100 м2
10,08
59
-
74,34
-
сылақшы 4р - 1, Зр-1
8-1
2
Ішкі қабырғаларды жетілдірілген сылақпен өңдеу
М2
2800
0,84
-
311,40
сылақшы 4р - 1, Зр-1
8-7
3
Есік - терезе жақтауларын сылау
М2
120
3,0
-
44,5
-
сылақшы 4р -1, Зр-1
8-8
4
Төбені цемент ерітіндісімен жалату
м2
2340
0,34
-
99,44
-
сылақшы 4р - 1. Зр-1
8-10
5
Плита жіктерін эрлеу
100м
18,40
30,0
-
71,66
сылақшы 4р -- 1, Зр-1
8-11
6
Төсеніштерді орнату, бұзу, қозғау
м2
1160
0,345
-
50,02
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
Σ
669,2
X. Қаптау жүмыстары
1
Қабырғаны глазурьлы керамикалық плит-калармен қаптау
м2
450
2,8
-
157,5
-
қаптаушы 4р-1,2р-1
-
8-21
2
Қабырғаларды судан оқшаулау
100м2
2,65
12
-
3,98
-
3
Қабырғаны ағашпен қаптау
м2
183
0,76
-
17,38
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
4
Қаңқаны ағаш брустардан құру
100м
7,9
45
-
44,44
-
ағаш ұстасы: 4р-1,2р-1
6-1-14
... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
