Курстық жұмыс тақырыбы: Кірпіш қабырғалы тұрғын ғимаратының терезе аралығыны тасқалақ беріктігін анықтау
Тас қабырғалы ғимараттардың конструктивтік сұлбалары
Конструктивтік талаптар

Тік жүктемелер әсер еткенде кезінде қатаң құрылымдық схемасы бар көп қабатты ғимараттарға арналған қабырғалардың жобалық схемасы этаж биіктігінің Н деңгейінде бекітілген тіректері бар үздіксіз тік көп аралық түрінде қабылданады.
Есептеуді жеңілдету үшін кеселмейтін арқалықты аралық плиталар деңгейінде шарнирлі бекітілген бір аралықты арқалықтармен ауыстырылады (сурет 1).

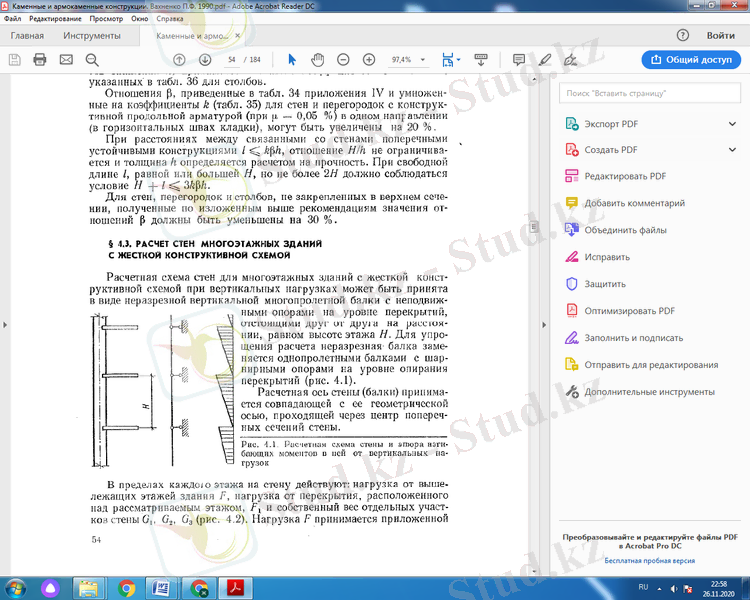

Сурет1. Қабырғаның конструктивтік сұлбасы.
Қабырғаның есептік осі қабырғаның көлденең қималарының ортасынан өтетін оның геометриялық осіне сәйкес келетін етіп қабылданады. Әр қабаттың ішінде қабырғаға мыналар әсер етеді: ғимараттың жоғарғы қабаттарынан түсетін жүктеме F, қарастырылып отырған қабаттың үстінде орналасқан төбеден түсетін жүктеме, F_1 және қабырғаның жеке бөліктерінің өзіндік салмағы G1, G2,G3 (сурет 2).

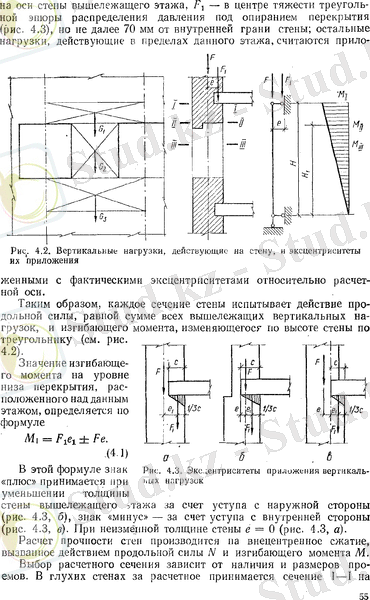

Сурет 2. Қабырғаға әсер етіп тұрған тік жүктемелер және эксцентриситеттері
F жүктемесі үстіңгі қабаттың қабырғасының осіне, F_1 - төбенің астындағы қысымның таралуының үшбұрышты диаграммасының ауырлық центріне қолданылады (сурет. 4.3), бірақ қабырғаның ішкі қырынан 70 мм-ден алыс емес; осы қабат шегінде әрекет ететін қалған жүктемелер есептік оське қатысты нақты эксцентриситеттермен қоса берілген болып саналады.

Сурет 3. Тік жүктеуледен пайда болған эксцентриситеттер

Осылайша, қабырғаның әр бөлімі барлық тік жүктемелердің қосындысына тең бойлық күштің және үшбұрыштың бойымен қабырға биіктігі туралы өзгеретін иілу моментінің әсерін сезінеді.
Осы қабаттың үстінде орналасқан төбенің төменгі деңгейіндегі иілу моментінің мәні келесі формула бойынша анықталады:
M1=F1e1+-Fe
Бұл формулаға "плюс" белгісі сыртқы жағынан кертпеш есебінен жоғары жатқан қабат қабырғасының қалыңдығы азайған кезде қабылданады (сурет 3, б), "минус" белгісі -- ішкі жағынан кертпеш есебінен (Сурет 3, в). Тұрақты қабырға қалыңдығымен e = 0

1. Тасты беткі қабаты бар сыртқы қабырғалардың жалпы сипаттамасы
Көтергіш және өздігінен көтергіш көп қабатты сыртқы қабырғаларды ішкі тасты қабат, сыртқы беткі тасты қабат және арасы жылу оқшаулағыш материалмен толтырылған немесе толтырылмаған ауа саңылауы түрінде жобалау керек (5.1-сурет). Көтергіш немесе өздігінен көтергіш тасты көп қабатты ішкі қабырғаларды араларына дыбыс оқшаулағыш материал орналасатын екі тасты қабатымен жобалау керек.
Сыртқы көтергіш тасты көп қабатты қабырғалардағы барлық тік және көлденең жүктемелер ішкі тасты қабатпен қабылдануы тиіс. Бұл жағдайда сыртқы тасты беткі қабат өз салмағын, жел жүктемесінің бөлігін немесе жертөле қабырғаларындағы топырақтың бүйірлік қысымын қабылдауы және ішкі қабаттарды қоршаған ортаның атмосфералық және агрессивтік әсерлерінен сақтауы тиіс. Ішкі көтергіш тас қабырғаларда екі тасты қабат көтергіш функцияларын орындауы тиіс.
Қаңқа ғимараттарын толтыратын сыртқы өздігінен көтергіш тасты көп қабатты қабаттарда барлық қабаттардың өз салмағынан түсетін тік жүктемелері жабын плиталарына, ал көлденең жүктемелер ұстындарға немесе ішкі тасты қабат бекітілетін қаңқаның көлденең қабырғаларына берілуі тиіс.
Тасты беткі қабат жел жүктемесінің әсерінен созылатын немесе сығылатын күшті қабылдайтын және температура әсерінен туындаған беткі қабаттың көлденең және тік деформациясын қамтамасыз ететін көлденең анкерлі байланыстардың көмегімен ішкі тасты қабатпен жалғануы тиіс (5.2-сурет). Осыған байланысты темірбетонды иіндер, маңдайшалар арқылы немесе тік қалау қатарларын байқау арқылы беткі және ішкі тасты қабаттарды біріктіруге жол берілмейді. Ішкі қабырғалардың тасты қабаттары өзара иілгіш көлденең анкерлі байланыстармен біріктірілуі тиіс.

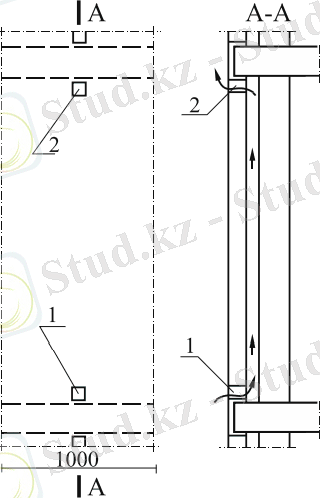

Жылытқыш қалыңдығын суық көпірі арқылы жылу жоғалтуды ескере отырып, жылу техникалық есептеулерге сәйкес қабылдау керек. Қалыңдығы 25 мм кем емес желдетілетін саңылау жылытқыш және тасты беткі қабат арасында орналасуы және қабырғаның барлық биіктігі бойынша үздіксіз болуы тиіс. Ауа алмастырғыштың нәтижесінде желдетілетін саңылау жылытқышта және беткі қабатта ылғалдың жиналуының алдын алуы тиіс, осыған байланысты соңғысында желдету арналары және су қайтарғыш тесіктер қарастырылуы тиіс (5.3-сурет). Соңғылары ретінде қалау ерітінідісімен толтырылмаған тік ерітінді жіктері болуы мүмкін (осы Құралдың қосымшасындағы А.18 және А.37-суреттерін қараңыз).
Ауа саңылауының болуы немесе болмауы климаттық жағдайларға байланысты және талап етілген ғимараттың жылу-ылғалды күйінің есептеулеріне негізделуі тиіс. Жылу оқшаулағышсыз және желдетілмейтін ауа саңылауы бар көп қабатты қабырғаларды жобалау олардың төменгі жылу техникалық қасиеттеріне (жылу оқшаулағышы бар ауа саңылаумен салыстырғанда) және әсіресе жиі жаңбырлы және ылғалды климатты өңірлердегі қабырғалардың ылғалдануына байланысты қолайсыз болып табылады.
Ішкі көтергіш тасты қабаттың минималды қалыңдығы tmin оның орнықтылығын қамтамасыз етуі және ҚР ҚН EN 1996-1-1:20052011 сәйкес статикалық есептеулердің нәтижелеріне сәйкес келуі тиіс. tminмәні ұлттық қосымшада белгіленген.

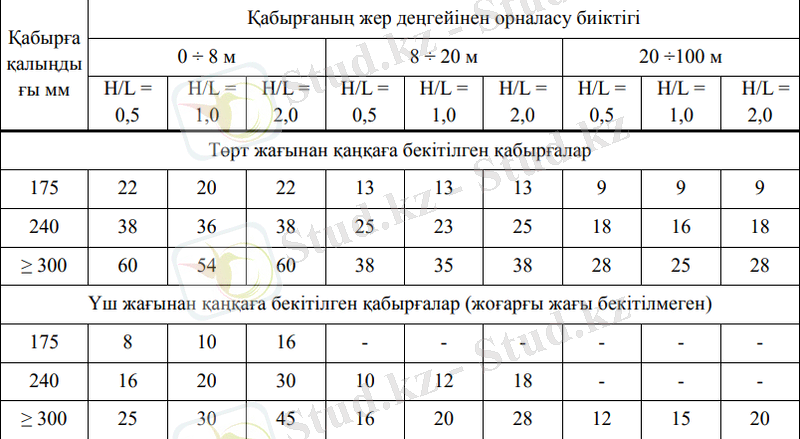

Қаңқа ғимаратын толтыратын өздігінен көтергіш ішкі тасты қабаттың минималды қалыңдығы қаңқаның тік және көлденең көтергіш элементтеріне қабатты бекіту тәсіліне байланысты жел жүктемесінің әсеріне статикалық есеппен анықталуы тиіс.

1-конструкциялық тасты қабат, 2 - беткі тасты қабат, 3 - анкерлі байланыс, 4 - желдетілетін ауа саңылауы, 5 - жылытқыш, 6 - дыбыс оқшаулағыш материал
1 - сурет - тасты көп қабатты қабырғалардың тік қиықтары: ... жалғасы
