Тұрғын кірпіш қабырғалы ғимаратының көтергіш терезе аралығыны тасқалақ беріктігін анықтау

Тас қабырғалы ғимаратардың конструктивтік сұлбалары.

Конструктивтік талаптар

Ғимараттар мен имараттардың көтергіш қабілетін көбейту үшін, олардың бұртұтас жұмысын қамту үшін, тас конструкцияларының және ғимаратардың (имараттардың) зілзалаға төзімділігін арттыру үшін оларды арматуралаудың әр түрлері қолданылады:

● тас қалауының жіктеріне орналасқан торлы (жазық торлармен) арматуралау;

● тас қалауының ішіне немесе тасқалауының сыртында арнайы қалдырылған ойықшаларға орналастырылған бойлық арматуралау;

● тас қалауына темірбетондыкіргізу арқылы арматуралау (күшейту) , яғни комплексті конструкциялау жасау;

● тас қалауының құрамына темірбетоннан, арматураланған сылақтардан немесе металлдан құрасауларенгізу арқылы көтеру күшін арттыру.

Тас конструкцияларын арматуралауда немесе олардың беріктігін арттырғанда, тас қалауы менарматуралар немесе басқа күшейту элементтерінің бірге жұмыс жасалуы қамтамасыз етілуі керек.

Теміртас конструкцияларына кірпіштің барлық түрлері, саңылаулы керамикалық тастар, табиғижәне жасанды қабырғалықтастар қолданылады; бұл жерде кірпіш маркасы 64 - ен, ол тас маркасы 24 - еназ болмауы керек.

Тұтас қалаудың монолиттігін және беріктігін қамтамасызету үшін вертикалды және көлденең тігістердің байлауын жасайды. Көптаралған түрлерібір қатарлыжәне көп қатарлы жүйелер (сурет 1) .

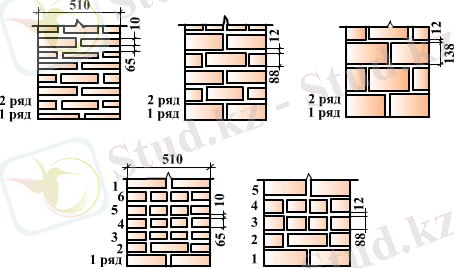

Сурет 1. Қабырға қалауларын байлау түрлері.

Тас үшінбеті тегіс А - I класыжәне бұдырлы А - II класыариатуралар, оларен біре салқын созылған беті тегіс В - І класы арматура сымы қолданылады.

Торлы арматуралау тас қалауының жіктерінеквадрат немесе төртбұрыш формалы немесе “Зигзаг” торларынорналастыру арқылы жасалады.

Вертикалды орташақалындығы 11мм. Жеңілдетілген қалаулардақалау материалыныңбір бөлігін жылу изоляциялық материалмен алмастырады. Жеңілдетілген қалаулардың түрлері (сурет 2) .

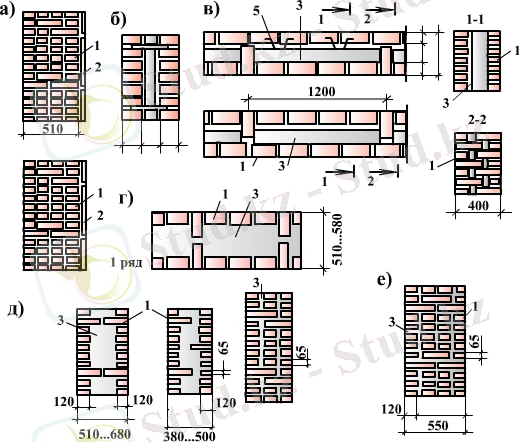

Сурет 2. Тас қалауларының түрлері.

а- жылу изоляциялық тақталардың қабырға бетіне жақын арада орналасуымен; б- жылу изоляциялық тақталардың қабырға ішінде орналасуымен; в, г- вертикалды көлденең қабырғашықтары бар; д- кірпіш-бетонды қалау; е- жылу изоляциялық қалың тігісті қалау.

Қатаң конструктивті сұлбалы ғимаратардың қабырғалар және бағаналарыкөлденең және тікжел жүргізіледі. Бұл жағдайда қабатжабыққа тірелгенкөп аралықты тікбіртұтас арқалықтарға үйлесіміескеріледі.

Кешенді конструкциялар

Күрделі құрылымдарбұл кірпішпенбірге жұмыс істейтінтемірбетонды қамтитын тасқұрылымдар. Күрделіқұрылымдар қысу, иілу және созылу кезінде жүккөтергіштігінің жоғарылауына ие (сурет. 2) .

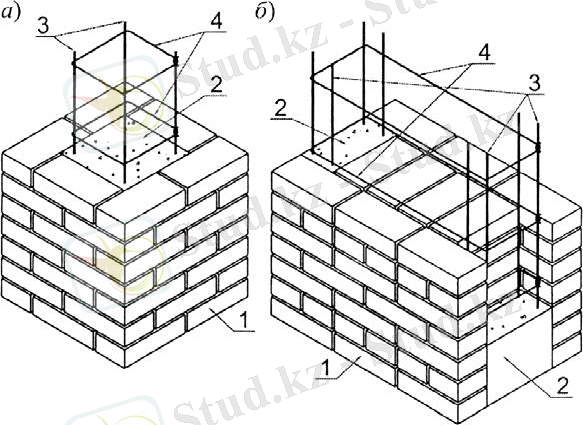

Сур. 2. Кешенді тас қалау: а-темір бетонды қалау ішінде орналастырумен; б - сол сияқты, қалау штрабтарында; 1-кірпіш қалау; 2-бетон; 2-бойлық арматура; 4-қамыттар

Бұлжағдайда темірбетондыкірпіштің сыртқыжағына қоюұсынылады, бұл сізгетөселген бетонныңсапасын бақылауға мүмкіндік береді жәнеорталықтан тыс сығымдаумен иілукезінде ұтымды болады.

Күрделіқұрылымдар бойлықарматурасы баркірпішпен бірдей жағдайларда, сондайақ ауыржүктелген элементтердің жүккөтергіштігін едәуірарттыру қажетболған жағдайларда қолданылады. Бұлжағдайда күрделі құрылымдардықолдану көлемінедәуір азайтуға мүмкіндікбереді.

Кешенді кезіндебарлық бойлық арматураныңқима ауданы бетонныңкөлденең қимасыныңауданынан 1, 4% артықболмауы тиіс. рамалар әдеттетоқылған болып келеді.

Тас төсеугеенетін темірбетонқаңқасы бетондалады, өйткені кірпіш биіктігі 1, 2 м дейінгі , Бетон В12, 4-тен төмен емес класста қолданылады.

Есептіжеңілдету мақсатында, көпкабатты ғимараттыңқабырғажә не бағанал арын біраралықты арқалықтарғабиік тігі бойыншабөлінеді. H қаб аралықтытопсалы сүйенген. H қаб аралығыныңмәні төменгіаражабын қашықтығына тең. Мұнда, жоғары қабаттың жүктеулері, қабырға, бағана, аралықжабын жәнебасқа жоғарғы қабаттарының салмақтарын қосқанда, жоғарғы қабатыныңқабырға жәнебағана қималарын дағы ауыр лық орталықтарынақосыл ған.

Қатаң констр ктивті сұлбалығимарат тардыңқабырғалар және бағаналарыкөлденең жәнтік желжүктеулеріне есептеулержүрг ізіледі. Бұлжағдайда қабатжабыққатірелген көпаралықты тікбіртұтас арқалықтарға үйлесіміескеріледі.

Есепті жеңілдету мақсатында, және бағаналарын біраралықты арқалықтарғабиіктігі бойыншабөлінеді. Көлденең бағыттаражабынға H қаб аралықты топсалысүйенген. H қаб аралығының мәні төменгі аражабын мен жоғары орналасқан аражабын қашықтығына тең. Мұнда, жоғарықабаттың жүктеулері, қабырға, бағана, аралық жабын жән басқа жоғарғықабаттарының салмақтарынқосқанда, жоғарғы қабатыныңқабырға жәнебағана қималарындағыауырлық орталықтарына қосылған.

Тікжүктемелер әсереткенде кезіндеқатаң құрылымдықсхемасы бар көп қабаттығимараттарға арналғанқабырғалардың жобалықсхемасы этаж биіктігінің Н деңгейіндебекітілген тіректербар үздіксіз көпралық түрінде қабылданады.

Есептеуді жеңілдетуүшін кеселмейтінарқалықты аралық плиталар деңгейінде шарнирлібекітілген бір аралықты арқалықтармен ауыстырылады (сурет 4) .

Сурет 4. Қабырғаның конструктивтік сұлбасы

Белгісіз формалар үшін λ i =l o /i; тік төртбұрышты толық қималар үшін λ h =l o /h; мұндағы l o - элементтің есептік биіктігі; h -тік төртбұрышты қиманың аз өлшемі; i - ең кіші инерция радиусы.

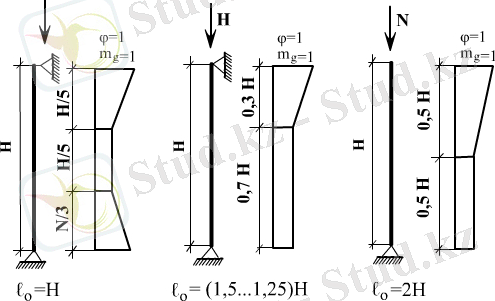

Сурет 4. Ортасынан қысылған элементтерді есептеу үшін.

Сығылғанқабырғалар мен бағандардыңесептік биіктігіолардың көлденең тіректерге (ара жабын) тірелутүріне байланысты. Қозғалмайтын тіректерде (биік ғимаратардың қабырғалары мен бағандары) l o ( сурет 4 а) . Үстіңгісерпімді тірек және астыңғы тірекқатаң қысылғанда (бір қабатты өндірістік ғимаратардың қабырғалары мен бағандары) l o =1, 4Н бір аралық үшін, және l o =1, 24Н көп аралықты ғимарат үшін (сурет 4 б) . Еркін тұрған конструкция үшін l o = 2Н (сурет 4 в) .

Сығылған элементтердің кималарын біртіндеп таңдайды. Тас пен ерітінді түрін және маркасын қабылдап, қалаудың норма бойынша қысуға есептік кедергісін табады.

Бастапқы берілгендер

  • Ғимараттың жоспардағы мөлшері L1× L2, м - 14, 2 × 64
  • Ұстындарторы мөлшерлері l1× l2, м - 4, 4 × 6, 4
  • Уақытша жүксалмақ, Н/м2- 4111
  • Қабат саны, n - 6
  • Қабат биіктігі, м - 4, 5
  • Құрылыс орны: Балхаш қаласы
  • Қабырға қалыңдығы - 1, 5 кірпіш

1. 1 Қабатжапқыш плитасын 1 м 2 ауданына әсер ететін жүксалмақтарды есептеу (Н/м 2 )

Кесте 1.

Жүксалмақтар түрлері мен оларды есептеу (Н/м 2 )
Мөлшерлік жүксалмақ
γ f
Есептік жүксалмақ
Жүксалмақтар түрлері мен оларды есептеу (Н/м2): А. Тұрақты жүксалмақ
Мөлшерлік жүксалмақ:
γf:
Есептік жүксалмақ:
Жүксалмақтар түрлері мен оларды есептеу (Н/м2):
  • Ағаш, еден
Мөлшерлік жүксалмақ: 164
γf: 1, 1
Есептік жүксалмақ: 182
Жүксалмақтар түрлері мен оларды есептеу (Н/м2):
  • Шлакобетон
Мөлшерлік жүксалмақ: 811
γf: 1, 2
Есептік жүксалмақ: 1182
Жүксалмақтар түрлері мен оларды есептеу (Н/м2):
  • Пенобетон
Мөлшерлік жүксалмақ: 211
γf: 1, 2
Есептік жүксалмақ: 241
Жүксалмақтар түрлері мен оларды есептеу (Н/м2):
  • Біртұтас қабатжапқыш плитасы (t=1, 16, γ=2411 H/м2)
Мөлшерлік жүксалмақ: 1641
γf: 1, 1
Есептік жүксалмақ: 1824
Жүксалмақтар түрлері мен оларды есептеу (Н/м2):
Мөлшерлік жүксалмақ:
γf:
Есептік жүксалмақ: 2461
Жүксалмақтар түрлері мен оларды есептеу (Н/м2): Б. Уақытша жүксалмақ
Мөлшерлік жүксалмақ: 4111
γf: 1, 2
Есептік жүксалмақ: 4421

Толық есептеу жүксалмағы:

q = γ n ( g + ϑ ) = 1 , 84 ( 2461 + 4421 ) = 8481 H / м 2 q = \gamma_{n}(g + \vartheta) = 1, 84(2461 + 4421) = 8481\ H/м^{2}

Есептеуге жапқыш плитасының 1м енін қабылдаймыз. Сондықтан, плитаға әсер етіп тұрған жүксалмақ: q = 8481 Н/м 2 .

- еден салмағы, аралық қабырға және т/б плита:

γn g1 Ωпр= 1, 1∙4, 84∙14, 64=68, 1 кН.

- қосалқы арқалық қырының салмағы қимасы 241x441 мм (плита қалыңдығы 81 мм) :

1, 1∙1, 24∙(1, 44-1, 18) ∙4, 1∙24∙1, 1=18, 4 кН;

- бас арқалық қимасының өлшемі 211x611 мм қырының салмағы (плита қалыңдығы 81 мм) :

1, 1∙1, 21∙(1, 61-1, 18) ∙2, 424∙24∙1, 1=12, 4 кН; - K 2 =1, 8 коэффициентін ескеріп:

1, 1∙18, 1∙14, 64∙1, 8=224, 8кН.

Бір аралық жабынның салмағы

N пер =68, 1+18, 4+12, 4+224, 8=226, 4кН.

Екі аралық жабынның салмағы:

Σ N пер =2∙ N пер =2∙226, 4 = 464, 2кН.

в) Қабырға салмағынан

Аралық қабырғаның 1-1 қимасында:

+2, 621 - 1, 181=+2, 441м.

Қабырға тасқалағының салмағы (тығыздығы-18кН/м2, γf =1, 1, γn = 1, 1) :

- верхний участок простенка от отметки +12, 411м белгісінен +14, 111м белгісіне дейін (2-қабат терезенің жоғарғы жағынан қабырға парапетіне дейін), қабырға қалыңдығы 411мм :

1, 1∙1, 41∙4, 1∙(14, 1-12, 4) ∙18∙1, 1=81, 1кН;

- аралық қабырға ені bпр = 2, 11 м +2, 441м белгісінен 12, 411м белгісіне дейін:

1, 1∙1, 44∙2, 11∙(12, 41-2, 44) ∙18∙1, 1= 288, 1кН;

- екі терезе белдеуінің салмағы (Hок =2, 1м, bок =2, 8м, белдеу биіктігі

h=Hэт -Hок =4, 8-2, 1=1, 8м ) :

1, 1∙1, 41∙2, 8∙1, 8∙18∙1, 1∙2=142, 1кН.

Қабырға салмағы

Nкл =81, 1+288, 1+142, 1=422, 1кН.

Терезе толтыруын және сылақ салмағын ескеріргендегі қабырға салмағы:

Nст = 1, 164∙422, 1 = 441, 1 кН.

г) 1-1 қимасында N бойлық күш тең:

N=Nпок +ΣNпер + Nст =118, 4+464, 2+441, 1=1244, 8кН.

Ішкі күштерді анықтау

Ию моментін M және эксцентриситет e 1 e_{1} анықтау

коэффициент K1 =1, 8 \neq \ K2 =1, 8,

Есептік күш N′ер аралық жабыннан, момент шамасы Mпер және N′ер = N п е р N_{пер} =226, 4 кН.

Уақытша жүксалмақ коэффициент K1 =1, 8 мәніне байланысты есептеледі:

1, 1∙18, 1∙14, 64∙1, 8=244, 1кН.

Толық жүксалмақ:

N п е р N_{пер} =68, 1+18, 4+12, 4+244, 1=244, 8кН.

Ию момент М п е р т е ң М_{пер}\ тең :

M п е р M_{пер} = N е р N_{ер} e п e_{п} = 244, 8 ∙ 1, 24 = 81, 4 кН м

Аралық қабырға биіктігі

H H э т \approx H_{эт} - h r h_{r} -1, 12м=4, 81-1, 61-1, 12=4, 18м.

1-1 қимасындағы 1 қабат терезе белдеуінің салмағынан пайда болған ию моменті M:

M= 1, 18 ∙ M п е р M_{пер} ∙ H = 1, 18 ∙ 81, 4 ∙ 2, 62 = 44, 8 кН м.

Терезе аралығын беріктігін анықтау

Темірбетонды арқалық тікелей кірпіш қабырғаға сүйеген (сурет1, а) . Кірпіш маркасы 111, ерітінді мар­касы 41. Әсер етіп тұрған жүк N= 64 кН. Тасқалақты жергілікті мүжілуге есептеу қажет.

Шешуі :

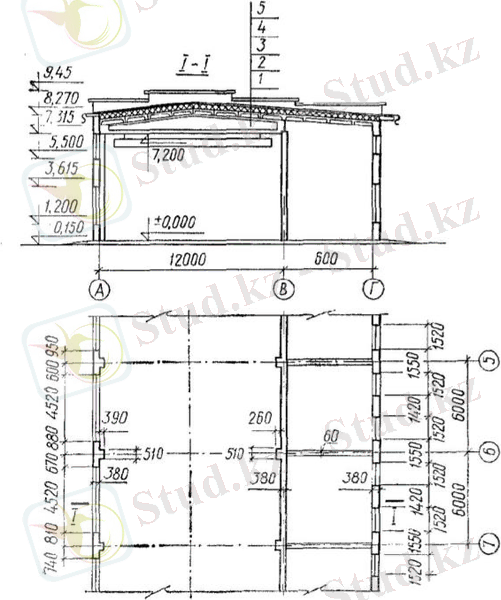

4 ғимараттың А осі бойынша қабырғаны жөндеу шеберханасымен есептеу қажет, оныңжоспарының фрагменті және көлденеңқимасы 4. 14 суретте көрсетілгенбарлық қажеттіөлшемдер осысуретте көрінеді. 64-дәрежелі пластикалық престеудің қатты саздыкірпіштерінен жасалғанқабырғалар. Ерітіндіні алу қажет. Құрылыс Кременчуг қаласында орналасқан. Ғимарат жауапкершіліктің II класына жатады, мақсатүшін сенімділік коэффициенті γ n = 1. 84 \gamma_{n} = 1. 84 құрайды. Күтілетін қызмет мерзімі кем дегенде 41 жыл.

C:\Users\Администратор\Desktop\2750ea2b-1f96-4ba4-8d15-4283205d2ba5.jpg 8 сурет. Мысал 4, 2. серпімді құрылымы бар ғимараттың жоспары мен қимасы. 1- биіктігі 211 мм темірбетон панельдері; 2- ағаш бетон, қалыңдығы 111 мм; 2 - цемент төсемі, қалыңдығы 14 мм; 4 - битуминозды мастикада үш қабат шатыр материалы; 4 - ыстық мастикаға салынған қиыршық тас қабаты.

Жобаланғанберіктігі бар үшін ерітіндінің құрамы кем дегенде 11 болуысодан кейін ІV қосымшаның 22 кестесіне сәйкес бұл қабырғалардытөсеу біріншітопқа жатқызылуыкерек. Көлденеңқабырғалар арасындағы қашықтық l = 48 м > l max = 42 l = 48м > l_{\max} = 42 м отырған ғимараттыңқұрылымдық схемасысерпімді, дәлірекбойлық қабырғалардың жоғарғы тіректерісерпімді болады.

Ғимараттың екі аралықтары L 1 = 12 м ж ә н е L 2 = 4 L_{1} = 12м\ және\ L_{2} = 4 м, ал жабынның тіреу құрылымының еденнен түбіне дейінгі биіктігі H = = 6, 2м (біз A - В және В - Г аралықтарының биіктігіндегі елеусіз айырмашылықты ескермейміз) .

Есептеу үшінбіз көлденең шпангоуттан тұратынкөлденең жақтауды таңдаймыз, оны абсолютті деформацияланбайтын депсанаймыз, ал тіректер - цифрлық осьтер арасындағы қабырға бөліктері, яғни. пилястрлер арасында.

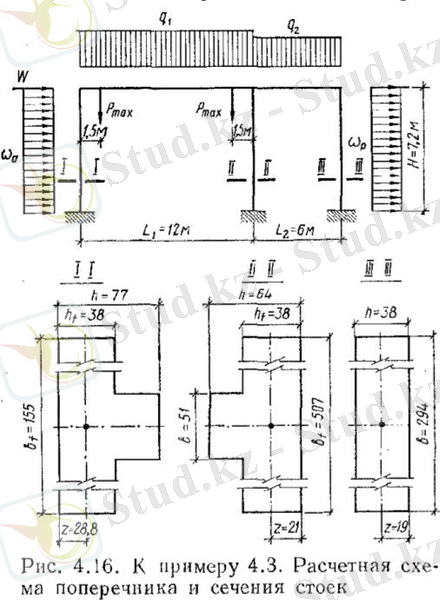

Көлденең қиманың дизайн схемасы 4. 14 суретте көрсетілген.


Кесінділердің геометриялық сипаттамалары

Ескерілген тіректердің көлденең қималарының өлшемдері келесідей:

Ось бойымен A b f = 144 с м A - b_{f} = 144\ см\ (қабырға ені), h = 66 с м , b = 41 с м , h f = 28 с м . h = 66\ см, \ b = 41\ см, \ h_{f} = 28\ см.

Ось бойымен B b f = 41 + 12 * 28 = 416 B - b_{f} = 41 + 12*28 = 416 см, h = 44 с м , b = 41 с м ж ә н е h f = 28 с м . h = 44\ см, \ \ b = 41\ см\ және\ h_{f} = 28\ см.

Ось бойымен Г b = 284 с м Г - b = 284\ см (ескеру қажет көлденең қиманың ішіндегі екі қабырға) және h = 28 с м . h = 28\ см.

Кейінгі есептеулерде тіректердің көлденең қимасының аудандарын, олардың ауырлық центрлерінің орналасуын, инерция моменті мен көлденең қималардың инерция радиустарын білу қажет.

Тіректің қимасы А осі бойымен

A = 144 * 28 + ( 66 28 ) * 41 = 6868 с м 2 = 1 , 6868 м 2 A = 144*28 + (66 - 28) *41 = 6868{см}^{2} = 1, 6868м^{2}

Осы тіректің сыртқы жиегіне қатысты статикалық момент

S = 1 , 4 * 144 * 28 2 + ( 66 28 ) 41 [ 66 1 , 4 ( 66 28 ) ] = 224266 с м 2 \ \ \ \ \ \ S = 1, 4*144*28^{2} + (66 - 28) 41\left\lbrack 66 - 1, 4(66 - 28) \right\rbrack = 224266{см}^{2} .

Кесіндінің ауырлық центрінен көрсетілген бетке дейінгі арақашықтық у = S / A = 224266 / 6868 = 28 , 8 с м = 1 , 288 м у = S/A = 224266/6868 = 28, 8\ см = 1, 288\ м ;

Орталық оське қатысты қиманың инерция моменті I = 144 × 28 2 / 12 + 144 * 28 ( 28 , 8 1 , 4 * 28 ) 2 + 41 ( 66 28 ) 2 12 + [ 66 28 , 8 1 , 4 ( 66 28 ) ] 2 41 ( 66 28 ) = 2164441 с м 4 = 216 , 4 × 11 4 м 4 ; I = 144 \times 28^{2}/12 + 144*28(28, 8 - 1, 4*28) ^{2} + 41(66 - \frac{28) ^{2}}{12} + \lbrack 66 - 28, 8 - 1, 4(66 - 28) \rbrack^{2}41(66 - 28) = 2164441\ {см}^{4} = 216, 4 \times 11^{- 4}м^{4};

4 сурет. Тіректердің геометриялық сипаттамалары.

білік тірегі
түйісу аймағы, м 2
инерция моменті, м 4
айналу радиусы, м
ауырлық центріне дейінгі арақашықтық, м
білік тірегі: А
түйісу аймағы, м2: 1, 6868
инерция моменті, м4: 216, 4·11 -4
айналу радиусы, м: 1, 211
ауырлық центріне дейінгі арақашықтық, м: 1, 288
білік тірегі: В
түйісу аймағы, м2: 2, 141
инерция моменті, м4: 241, 2·11 -4
айналу радиусы, м: 1, 122
ауырлық центріне дейінгі арақашықтық, м: 1, 211
білік тірегі: Г
түйісу аймағы, м2: 1, 116
инерция моменті, м4: 124, 4·11 -4
айналу радиусы, м: 1, 111
ауырлық центріне дейінгі арақашықтық, м: 1, 1

Айналу радиусы i = 2164441 / 6868 = 21. 1 с м = 1 , 211 м . i = \sqrt{2164441/6868\ \ } = 21. 1\ см = 1, 211\ м.

Басқа тіректерге ұқсас есептелген геометриялық сипаттамалар. Олар 4. 2 кестеде көрсетілген.

Жүктеме.

2 жабынды жүктемені есептеу 4. 4 кестеде келтірілген.

4. 4 сурет. Жүктемелерді есептеу.

б/б

Жүк аты
Норм. жүктеме, Па
Жүктеме сенімділік коэффициенті
Есептік жүктеме, Па
№б/б: 1
Жүк аты: Темірбетон жабынының өз салмағы
Норм. жүктеме, Па: 1841
Жүктеме сенімділік коэффициенті: 1, 1
Есептік жүктеме, Па: 2141
№б/б: 2
Жүк аты: Ағаш бетон оқшаулауының салмағы ( γ = 811 к г / м 2 ) \gamma = 811\ кг/м^{2}) қалыңдығы 11 см (811 × 1 , 1 11 ) \times 1, 1 \bullet 11)
Норм. жүктеме, Па: 811
Жүктеме сенімділік коэффициенті: 1, 2
Есептік жүктеме, Па: 841
№б/б: 2
Жүк аты: Қалыңдығы 1, 4 см цемент төсемінің салмағы ( 1 , 114 2211 11 ) (1, 114 \bullet 2211 \bullet 11)
Норм. жүктеме, Па: 221
Жүктеме сенімділік коэффициенті: 1, 2
Есептік жүктеме, Па: 411
№б/б: 4
Жүк аты: Битумды мастикадағы шатыр материалы қабаттарының салмағы
Норм. жүктеме, Па: 111
Жүктеме сенімділік коэффициенті: 1, 2
Есептік жүктеме, Па: 121
№б/б: 4
Жүк аты: Ыстық мастикаға салынған қиыршық тас қабатының салмағы
Норм. жүктеме, Па: 111
Жүктеме сенімділік коэффициенті: 1, 2
Есептік жүктеме, Па: 121
№б/б:
Жүк аты: Жалпы тұрақты жүк
Норм. жүктеме, Па: 2281
Жүктеме сенімділік коэффициенті:
Есептік жүктеме, Па: 2641
№б/б: 4
Жүк аты: Қар жүгі
Норм. жүктеме, Па: 611
Жүктеме сенімділік коэффициенті: 1, 4
Есептік жүктеме, Па: 881
№б/б:
Жүк аты: Барлығы
Норм. жүктеме, Па: 2881
Жүктеме сенімділік коэффициенті:
Есептік жүктеме, Па: 4621
... жалғасы
