Тұрғын кірпіш қабырғалы ғимаратының көтергіш терезе аралығыны тасқалақ беріктігін анықтау


Курстық жұмыс тақырыбы: Тұрғын кірпіш қабырғалы ғимаратының көтергіш терезе аралығыны тасқалақ беріктігін анықтау
Тас қабырғалы ғимараттардың конструктивтік сұлбалары.
Конструктивтік талаптар
Тас қабырғалары бар ғимараттардың кеңістіктік қаттылығын қамтамасыз ету әдісіне сәйкес олар екі түрге бөлінеді (6. 4, 6. 6 [2] тармақ) :
- көлденең бағытта қаттылық жиі орналасқан көлденең қабырғалармен (немесе көлденең жүктемені қабылдауға арналған ұқсас көлденең қатты құрылымдармен) қамтамасыз етілетін қатаң құрылымдық схемасы бар ғимараттар, 6. 6-тармақ [1] ) ;
- көлденең қабырғалары салыстырмалы түрде сирек орналасқан серпімді құрылымдық схемасы бар ғимараттар, ал көлденең бағыттағы қаттылық бойлық қабырғалардың іргетастарға қатты тірелуімен қамтамасыз етіледі.
Ғимараттың конструкциялық схемасын айқындайтын көлденең қатты конструкциялар (қабырғалар) арасындағы шекті қашықтық көлденең жүктемелерді қабылдайтын және беретін конструкциялардың - сыртқы қабырғалар мен жабындардың қаттылығына байланысты болады. Әр түрлі төсеу түрлерінде, тастар мен ерітінділердің беріктік сипаттамаларында, сондай-ақ едендердің түрлерінде (темірбетон монолитті, болат арқалықтарда және т. б. ) бұл қашықтық 12-ден 64 м-ге дейін өзгеруі мүмкін (кесте. 26 ҚНжЕ [1] ) .
Тас ғимараттардың қабырғаларын есептеу кезінде олар қабатаралық едендерге, жабындарға және көлденең қабырғаларға көлденең бағытта тіреледі, ал қатаң құрылымдық схемасы бар ғимараттарда бұл тіректер өзгермейді, бірақ серпімді құрылымдық схемасы болады. Серпімді тіректер кезінде есептеу рамалы жүйе түрінде жүреді, тіреулері - қабырғалары (бағаналар, пилястралар), ал ригельдері - аражабындар және жабындарболып табылады.
Бұл жұмыста жобаланған көп қабатты өндірістік ғимарат қатаң құрылымдық схемаға ие, яғни көлденең қабырғалар арасындағы қашықтық кестемен реттелетін шекті мәннен аспайды деп болжанады. 26 ҚНжЕ [1] .
Естеріңізге сала кетейік, толық емес қаңқасы бар ғимарат жобалануда, яғни жабындар мен аражабындар сыртқы салмақ түсетін қабырғаларға және ғимарат ішінде орналасқан темірбетон бағаналарға тіреледі.
- Есептеу сызбасы
Тік жүктемелердің әсерінен (ҚНжЕ [1] 6. 10-тармағы) едендердің тірек жазықтықтары деңгейінде тұрақты тіректері бар тік бір аралықты (кесілген) арқалықтар түрінде қатаң құрылымдық схемасы бар көп қабатты ғимараттың тірек тас қабырғасының есептік сызбасын қабылдауға рұқсат етіледі (сурет. 1) .
Тас қабырғалары бар ғимараттардың кеңістіктік қаттылығын қамтамасыз ету әдісіне сәйкес олар екі түрге бөлінеді (6. 4, 6. 6 [2] тармақ) :
- көлденең бағытта қаттылық жиі орналасқан көлденең қабырғалармен (немесе көлденең жүктемені қабылдауға арналған ұқсас көлденең қатты құрылымдармен) қамтамасыз етілетін қатаң құрылымдық схемасы бар ғимараттар, 6. 6-тармақ [1] ) ;
- көлденең қабырғалары салыстырмалы түрде сирек орналасқан серпімді құрылымдық схемасы бар ғимараттар, ал көлденең бағыттағы қаттылық бойлық қабырғалардың іргетастарға қатты тірелуімен қамтамасыз етіледі.
Ғимараттың конструкциялық схемасын айқындайтын көлденең қатты конструкциялар (қабырғалар) арасындағы шекті қашықтық көлденең жүктемелерді қабылдайтын және беретін конструкциялардың - сыртқы қабырғалар мен жабындардың қаттылығына байланысты болады. Әр түрлі төсеу түрлерінде, тастар мен ерітінділердің беріктік сипаттамаларында, сондай-ақ едендердің түрлерінде (темірбетон монолитті, болат арқалықтарда және т. б. ) бұл қашықтық 12-ден 64 м-ге дейін өзгеруі мүмкін (кесте. 26 ҚНжЕ [1] ) .
Тас ғимараттардың қабырғаларын есептеу кезінде олар қабатаралық едендерге, жабындарға және көлденең қабырғаларға көлденең бағытта тіреледі, ал қатаң құрылымдық схемасы бар ғимараттарда бұл тіректер өзгермейді, бірақ серпімді құрылымдық схемасы болады. Серпімді тіректер кезінде есептеу рамалы жүйе түрінде жүреді, тіреулері - қабырғалары (бағаналар, пилястралар), ал ригельдері - аражабындар және жабындарболып табылады.
Бұл жұмыста жобаланған көп қабатты өндірістік ғимарат қатаң құрылымдық схемаға ие, яғни көлденең қабырғалар арасындағы қашықтық кестемен реттелетін шекті мәннен аспайды деп болжанады. 26 ҚНжЕ [1] .
Естеріңізге сала кетейік, толық емес қаңқасы бар ғимарат жобалануда, яғни жабындар мен аражабындар сыртқы салмақ түсетін қабырғаларға және ғимарат ішінде орналасқан темірбетон бағаналарға тіреледі.
- Есептеу сызбасы
Тік жүктемелердің әсерінен (ҚНжЕ [1] 6. 10-тармағы) едендердің тірек жазықтықтары деңгейінде тұрақты тіректері бар тік бір аралықты (кесілген) арқалықтар түрінде қатаң құрылымдық схемасы бар көп қабатты ғимараттың тірек тас қабырғасының есептік сызбасын қабылдауға рұқсат етіледі (сурет. 1) .
Бастапқы берілгендер
- Тұрғын имарат жоспары өлшемі L1× L2, м - 16, 2 × 66
- Ұстындар торы өлшемі l1× l2, м - 6, 4 × 6, 6
- Уақытша жүк салмақ, Н/м2- 6100
- Қабат саны, n - 6
- Қабат биіктігі, м - 4, 4
- Құрылыс орны: Орал қаласы
- Қабырға қалыңдығы - 2 кірпіш

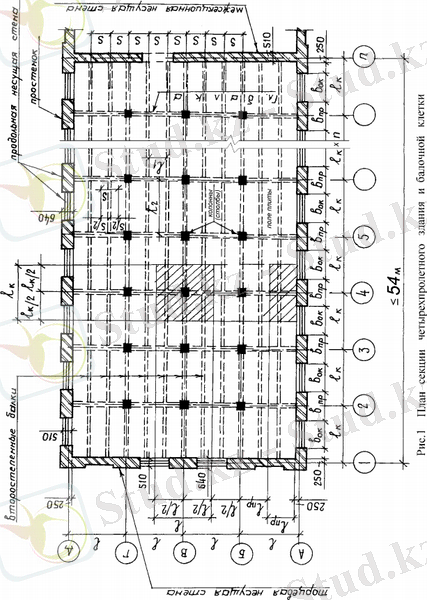

Сурет 6. Ғимарат жоспары

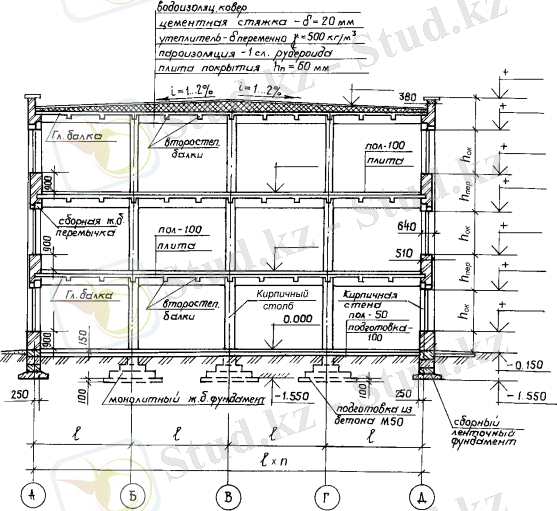

Сурет 6. Ғимараттың көлденең қимасы
1. 1 Қабатжапқыш плитасын 1 м 2 ауданына әсер ететін жүксалмақтарды есептеу (Н/м 2 )
Кесте 1.
- Ағаш, еден
- Шлакобетон
- Пенобетон
- Біртұтас қабатжапқыш плитасы (t=0, 06, γ=2600 H/м2)
Толық есептеу жүксалмағы:
Есептеуге жапқыш плитасының 1м енін қабылдаймыз. Сондықтан, плитаға әсер етіп тұрған жүксалмақ: q = 9690 Н/м 2 .
- еден салмағы, аралық қабырға және т/б плита:
n g0 пр= 1, 0∙4, 96∙16, 66=67, 0 кН.
- қосалқы арқалық қырының салмағы қимасы 260x660 мм (плита қалыңдығы 70 мм) :
1, 0∙0, 26∙(0, 66-0, 07) ∙6, 0∙26∙1, 1=19, 4 кН;
- бас арқалық қимасының өлшемі 300x600 мм қырының салмағы (плита қалыңдығы 70 мм) :
1, 0∙0, 30∙(0, 60-0, 07) ∙2, 626∙26∙1, 1=13, 4 кН; - K 2 =0, 7 коэффициентін ескеріп:
1, 0∙17, 0∙16, 66∙0, 7=226, 7кН.
Бір аралық жабынның салмағы
N пер =67, 0+19, 4+13, 4+226, 7=336, 6кН.
Екі аралық жабынның салмағы:
N пер =2∙ N пер =2∙336, 6 = 666, 2кН.
в) Қабырға салмағынан
Аралық қабырғаның 1-1 қимасында:
+2, 620 - 0, 070=+2, 640м.
Қабырға тасқалағының салмағы (тығыздығы-17кН/м3, f =1, 1, n = 1, 0) :
- верхний участок простенка от отметки +13, 600м белгісінен +16, 000м белгісіне дейін (3-қабат терезенің жоғарғы жағынан қабырға парапетіне дейін), қабырға қалыңдығы 610мм :
1, 0∙0, 61∙6, 0∙(16, 0-13, 6) ∙17∙1, 1=91, 0кН;
- аралық қабырға ені bпр = 2, 10 м +2, 640м белгісінен 13, 600м белгісіне дейін:
1, 0∙0, 64∙2, 10∙(13, 60-2, 64) ∙17∙1, 1= 279, 0кН;
- екі терезе белдеуінің салмағы (Hок =3, 0м, bок =3, 9м, белдеу биіктігі
h=Hэт -Hок =4, 7-3, 0=1, 7м ) :
1, 0∙0, 61∙3, 9∙1, 7∙17∙1, 1∙2=142, 0кН.
Қабырға салмағы
Nкл =91, 0+279, 0+142, 0=622, 0кН.
Терезе толтыруын және сылақ салмағын ескеріргендегі қабырға салмағы:
Nст = 1, 066∙622, 0 = 661, 1 кН.
г) 1-1 қимасында N бойлық күш тең:
N=Nпок +Nпер + Nст =107, 6+666, 2+661, 1=1344, 9кН.
Ішкі күштерді анықтау
Ию моментін M және эксцентриситет анықтау
коэффициент K1 =0, 9 K2 =0, 7,
Есептік күш N′ер аралық жабыннан, момент шамасы Mпер және N′ер = =336, 6 кН.
Уақытша жүксалмақ коэффициент K1 =0, 9 мәніне байланысты есептеледі:
1, 0∙17, 0∙16, 66∙0, 9=266, 1кН.
Толық жүксалмақ:
=67, 0+19, 4+13, 4+266, 1=366, 9кН.
Ию момент :
= ∙ = 366, 9 ∙ 0, 26 = 91, 6 кН м
Аралық қабырға биіктігі
H - -0, 02м=4, 70-0, 60-0, 02=4, 07м.
1-1 қимасындағы 1 қабат терезе белдеуінің салмағынан пайда болған ию моменті M:
M= 1, 07 ∙ ∙ H = 1, 07 ∙ 91, 6 ∙ 2, 62 = 66, 9 кН м.
Терезе аралығын беріктігін анықтау(мүжілуге есептеу)
Темірбетонды арқалықтікелей кірпішқабырғаға сүйеген (сурет1, а) . Кірпіш маркасы 100, ерітіндімаркасы 60. Әсер етіптұрған жүк N= 66 кН. Тасқалақты жергіліктімүжілуге есептеу қажет.
Шешуі :
7, 26 м деңгейінде w ав = 300 • 6 0, 69 • 0, 7 • 1, 4 = 1179 Н / м және W рв =300 •6 • 0, 69 • 0, 6 • 1, 4 = 792Н/м;
7, 96 М деңгейінде w а9 =300• 6 • 0, 62 • 0, 7 • 1, 4 = 1260 Н/м және W р9 = 300 • 6 • 0, 62 • 0, 6 • 1, 4 = =936Н/м.
Шоғырланған жел жүктемесі
w= 300 •6 ((7, 26 - 6, 2) 0, 7 • 0, 6 (0, 66+ 0, 69) + (6, 66 - 6, 2) 0, 6 × 0, 6 × (0, 66 +0, 69) + (7, 96 - 7, 26) 0, 66 • 0, 6 (0, 62 +0, 69) +(7, 96 - 6, 66) × 0, 4 • 0, 6 (0, 62 + 0, 69) ] 1, 4 = 3026 Н.
А осі бойынша тіректің өз салмағынан түсетін жүктеме бес құрамдас:
0, 000-ден +1, 200-ге дейінгі A белгілер шегінде G 1 = 1, 2 (0, 37 • 6-4 0, 39×0, 61) 17 * 1, 1 = 67, 7 кН;
+1, 200-ден +3, 616-ге дейінгі белгілер шегінде G 2 = (3, 616 -1, 2) × (0, 37• 1, 66+0, 39•0, 61) 17 •1, 1 = 36, 6кН;
+3, 616 - тен +6, 600-ке дейінгі белгілер шегінде G 3 = (6, 6 -- 3, 616) × (0, 37 • 6 + 0, 39 • 0, 61) 17 • 1, 1 = 92, 4 кН;
+6, 600-ден +6, 200-ге дейінгі белгілер шегінде G 4 = (6, 2-6, 6) × (0, 37 • 1, 66+ 0, 39 • 0, 61) 17 • 1, 1 = 26, 6 кН;
+6, 200 - ден +7, 260-ге дейінгі белгілер шегінде, G 6 = [(6, 316 " - 6, 2) × (0, 37 • 1, 66+ 0, 39•0, 61) + (7, 26- 6, 316) 0, 37 • 6) 1, 7 • 1, 1= 44, 9 кН.
G 1 , G 2 , G 3 , және G 4 компоненттері ауырлық центрінде бағана, G 6 Эксцентриситеті бар (суретті қараңыз. 4. 16) е =27, 7- 0, 6 • 37 =9, 7 cm
Статикалық есептеу
Мысалы, А осі бойынша тірек алыңыз (суретті қараңыз. 4. 16) . Тіректерге негізделген темірбетон еден-бұл қатты диск. Сондықтан, тікжүктемелерге арналғантіректі есептеукезінде онытөменгі жағында қатты қысылып, жоғарғы жағында топсалы бекітілген тірекретінде қарастыруғаболады (сурет. 4. 19) . Анықтаймыз, бұл тағандамәні бойлықкүш пен июші сәттердің тән қималарда барлық жүктелу түрлерін . Тұрақты жүктеме. I-I қимасында N 1 =44, 9 + 161, 6 = 206, 4 к. Оныңқосымшасының эксцентриктілігі e=(161, 6 • 31, 2 - 44, 9 × 9, 7) /206, 4 = 22, 3 cm
II-II қимасында N 11 =216, 4 + 26, 6 = 242, 9 кН;
III-III қимасында N 111 =222, 9+92, 4=356, 3 кН;
IV -IV қимасында N 4 = 336, 3+36, 6=373, 0 кН;
V-V қимасында Nv = 363, 0 +67. 7=421. 7 кН.
Кестеге сәйкес жоғарғытіректегі көлденеңреакция. 36 VII Қосымша у = 0 кезінде (қосымшаның күші жоғарыда) және п = 1 (қиманың тұрақты биіктігінің тірегі)
R A =G/H(k 1 a b -k 1 e) =206. 4/6. 2•1. 6•0. 223=6. 66kH
Содан кейін иілу моменттері болады:
қимада I--I M 1 206, 4 * 0, 223 = 46, 06 кН•м;
қимада II--II M 11 =206. 4 0, 223 -6, 66 •1, 6 =33, 01kH×м;
III-III қимада M 3 = 206, 4 • 0, 223 - 6, 66 (1, 6 +4 1, 776) = 17, 66 кН м;
IV-IV қимада M 4 = 206, 4• 0, 223 - 6, 66 (1, 6 4 - 1, 776+2, 416) = 0, 03 кН м;
V-V қимада M 6 = 206, 4 • 0, 223 = 6, 66 •6, 2 = -9, 16 кН •м.
Қар жүктемесі. Барлық қар жүктемесінен бойлық күш қималары бірдей. S = 36, 3 кН. Оның эксцентриктілігі- e = 31, 2 см.
Сол кестеге сәйкес жоғарғы тіректегі көлденең реакция-тұлға
R=36. 3/6. 2 •1. 6•0. 312=2. 3kH
Иілу моменттері:
I--I қимада M 1 =36, 3 •0, 312 =11, 0 кН•м;
II-II қимада M 2 = 36, 3 • 0, 312 -- 2, 3 • 1, 6 = 6, 1 кН • м;
III-III қимада M 3 = 36, 3 • 0, 312 -- 2, 3 (1, 6 + 1, 776) =2, 66 кН • м;
IV-IV қимасында M 4 = 36, 3 • 0, 312 - 2, 3 (1, 6 + 1, 776+ 2, 416) = -2, 7 кН м;
V-V қимасында M 6 = 36, 3 * 0, 312 - 2, 3 •6, 2 = -6, 6 кН•м
Кран жүктемесі. Осы жүктемеден бойлық күш D max =47, 33 кН немесе D min = 16, 66 кН тіреудіңбүкіл биіктігібойынша бірдей және e=31, 2cm эксцентриктілігімен бірге қолданылады.
D max R = 47, 33*1. 6*0. 312/6. 2=3. 14kH кезінде жоғарғытіректегі көлденең реакция; DMin R =16, 66 * 1, 6 * 0, 312/6, 2= 1, 01 кН.
Dmax және Dmin иілу моменттері сәйкесінше тең болады:
I-I қимасында M 1 = 47, 33 * 0, 312 = 16, 06 кН • м және М 1 =16, 66 0, 312 = 4, 76 кН м;
II-II қимада M 2 = 47, 37 • 0, 312 - 3, 14 • 1, 6 = 9, 64 кН м. және M 2 = 16, 66 • 0, 312 - 1, 01 • 1, 6 = 3, 13 кН-м;
III-III қимада M 3 =47, 33• 0, 312 - 3, 14 (1, 6 + 1, 776) = 3, 73kH•м және M 3 =16, 66 • 0, 312 -1, 01 (1, 6+1, 776) = =1, 22кН*м;
IV-IV қимада M 4 = 47, 33•0, 312 - 3, 14 (1, 6+1, 776+ 2, 416) = -3, 66 кН•м және M 4 = 16, 66 *0, 312-1, 01 (1, 6
+1, 776 + 2, 416) = -1, 21 кН•м;
V-V қимасында M 6 = 47, 33•0, 312-3, 14 •6, 2 =-6, 63 kH×м және М 6 - 16, 66 • 0, 312 - 1, 01•6, 2= -2, 42 кН-м.
Барлық тік жүктемелерден иілу моменттерінің диаграммалары суретте көрсетілген. 4. 19.
Жел жүктемесісол жақта. Желтиеу кестесіжүктеме (сурет. 4. 19) биіктігі 6 м төменгі учаскеде w a6 = =1, 009 кН/м жел жағынанжәне желментұрақты координатыболады. W p6 = 0, 666 кН/м. тіректің жоғарғыұшында олкөтеріліп, 6, 2 м биіктіктесәйкесінше w a6 =1, 129 кН/м және w p6 = 0, 746 кН / м.
Жоғарғы және төменгі ординаттар арасындағы айырмашылық аз болғандықтан, запасқа есептеу үшін жүктеу кестесін ординаттармен біркелкі бөлуге болады w a =1, 129 кН / м және w p =0, 746 кН/м. Cоданкейінкестеге жоғарғытірегіндегі көлдене реакция. 43 VII қосымшалартең:
А осі бойыншатіректе R=kw a H=0. 366•1. 129•6. 2=3. 06 kH
Г осі бойынша тіректе R=kw
p
H=0. 366•0. 746•6. 2=2. 29kH

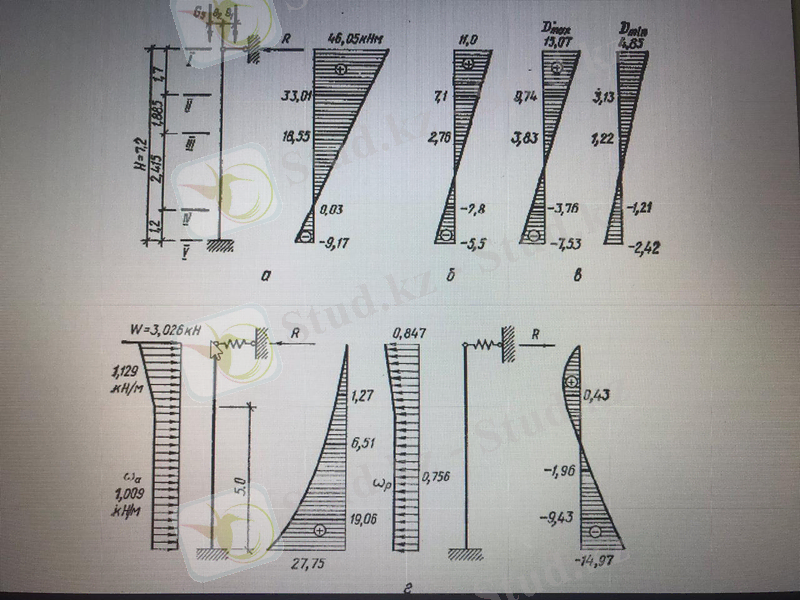

Сур. 7 Мысалы 4. 3. Тіреудің есептік схемасы және ондағы иілу моменттерінің диаграммалары жүктемеден:
a- тұрақты; б-қар; в-кран; г- жел
Қосымша байланыстағы күш R 0 = ∑R+ W = 3, 06 + 2, 29+3, 026 = 7, 36 кН.
Бөлу бұл күш арасындағы жекелеген тіреулердің шығарамыз барабар олардың қаттылық. А осі бойынша тірекке түсетін күш.
- Бірінші қабаттағы қабырғаның терезе үстіндегі бөлігінің биіктігі:
- Карниз қабырғасының биіктігі:Hп=0, 6мH_{п} = 0, 6\ м. Жүктемелерді анықтау
- Жабынның жүктемесі
Жүк алаңы:
.
Шатыр мен жабын плиталарының салмағынан жүктеме:
Ригель салмағынан жүктеме:
.
Қар жүктемесі:
Жабынның жалпы жүктемесі:
- Қабаттасудан жүктеме
Қабаттасу салмағынан жүктеме:
Уақытша жүктеме:
Қабаттасудан түсетін жалпы жүктеме:
Жабын және жабын ригелінің тірек қысымы 100 кН-ден асады, сондықтан ригельдің қалыңдығы кемінде 22 см (4. 14 (2) тарау) темірбетон тарату плитасы арқылы тіреуін қарастыру қажет.
- Бір қабаттың сыртқы қабырғасының салмағынан жүктеме
- Қабырғаның карниз бөлігінің салмағынан жүктеме
- Ішкі күштерді анықтау
Жабынның, еденнің және қабырғаның өзіндік салмағының жоғары қабаттар жүктемесі:
Қабырғаның терезе үстіндегі бөлігінің салмағынан жүктеме:
- есептік қимадағы бойлық үлес:
Ригель тірегінің ені а = 26 см болса, онда қашықтық
Эксцентриситеттілік
Моменттің максималды мәні:
Көріп отырғанымыздай, үстіңгі қабаттардағы жүктеменің әрекеті сәт белгісінің өзгеруіне әкелді.
- есептік қимадағы иілу сәті (белгіні есепке алмағанда) :
- Қабырғаның беріктігін тексеру
күш қолдану эксцентриктілігі:
Қиманың cығылған бөлігінің биіктігі:
Қиманың сығылған бөлігінің ауданы:
Кірпіштің серпімді сипаттамасы: = 1000 (ерітінді маркасы 26 . . . 200 болатын 3 және 6 қосымшаға сәйкес) .
Барлық қиманың және сығылған аймағының икемділігі:
Бойлық иілу коэффициенттері (2қосымша) :
Биіктіктің орташа үштен бір бөлігіндегі бойлық иілу коэффициенті:
- есептік қимасы биіктіктің жоғарғы үштен бірінде орналасқан, себебі
Есептік қимадағы бойлық иілу коэффициенті 1-1:
Кірпіштің маркасы 100 және ерітіндінің маркасы 66: R = 1, 6 МПа = 0, 16 кН/ (1қосымша) .
Кірпіштің есептік кедергісінің жоғарылауын ескеретін коэффициент:
Жүктеменің әсер ету ұзақтығының әсерәі ескеретін коэффициент
Қабырға беріктігінің шарты:
946, 63 кН 1, 00
Шарт орындалады, қиманың беріктігі қамтамасыз етіледі.
- Бірінші қабаттағы қабырғаның терезе үстіндегі бөлігінің биіктігі:
- Карниз қабырғасының биіктігі:Hп=0, 6мH_{п} = 0, 6\ м. Жүктемелерді анықтау
- Жабынның жүктемесі
Жүк алаңы:
.
Шатыр мен жабын плиталарының салмағынан жүктеме:
Ригель салмағынан жүктеме:
.
Қар жүктемесі:
