Ғимаратты жобалау


1. Сәулет-құрылыс бөлімі.
1. 1 Ғимаратқа сипаттама
Ғимарат 4 және 2 қабатты. Қабат биіктігі 3. 3 м.
Ғимаратта жертөле жоспарланған, еден деңгейі -3. 650 м. Жертөледе жылу жүйесі орналасқан. Жоспарда ғимарат бұрыс геометриялық пішінді.
Шеткі өстер бойынша ғимараттың өлшемдері: ұзындығы 73. 52 м, ені 48. 22 м.
Өрт болған жағдайда адамдар П-А, А-П, 1-23, 23-1 қасбетте жобаланған есіктерден шығады.
Ғимараттың инженерлік құрылғылары: су құбыры - шаруашылық және ауыз су қалалық жүйеден; канализация - қалалық жүйеге қосылған; жылу жүйесі орталықтандырылған сумен қамтамасыз етілген, оның параметрлері Т=70-95°С; ішкі ауаны жаңарту үшін вентиляция орнатылған; ыстық су сыртқы жүйеден; электрмен қамтамасыз ету - сыртқы жүйеден кернеулігі 380/220 В; байланыс құрылғылары - радио, телефон, және өрт қауіпі төнгенде белгі беру жүйесі орнатылған.
Ғимараттың өмір сүру дәрежесі І, оның құрылымдық элементтері 100 жылға есептелген (қабырғалары керамикалық кірпіштен, іргетасы мен аражабындары темірбетоннан) . Ғимараттың жауапкершілік классы I ҚНЕ 2. 01. 07-85 бойынша. Ғимарат өрткетөзімділігі бойынша 2 дәрежеге жатады, ҚҚН 2. 02. 01-89 сәйкес.
Технико-экономикалық көрсеткіштер (сәйкес ҚНЕ 2. 08. 01-89 «Тұрғын үйлер») :
- құрылыс алаңы
А з =(12. 6+0. 62) ×(24+0. 62) +(24-0. 31+0. 31) ×(9+0. 62) +(12. 6+0. 62) ×(12+0. 31-0. 31) =715 м 2
- құрылыс көлемі
V1 жер үсті =7. 2×303. 43=2184. 7 м 3
V2 жер үсті =17. 0×725. 7=12336. 9 м 3
V бүкіл жер үсті =2184. 7+12336. 9=14521. 6 м 3
V жер асты =3. 55×1245=4419. 75 м 3
V ғим 4419. 75+14521. 6=18941. 35 м 3
- құрылыстың барлық алаңы
2×[(12. 6-0. 4) ×(24-0. 4) +(24-0. 2+0. 2) ×(9-0. 4) +(12. 6-0. 4) ×(12-0. 2+0. 2) ] =1281. 44 м 2
-Ғимараттың қажетті ауданы
А п =1110. 59 м 2
- ғимараттың есептік ауданы.
А р =1061 м 2
Өртке қарсы іс-шараға сай көршілес ғимараттардың ара қашықтығы ҚНЕ 2. 07. 01-89 бойынша: 1 және 2 ғимараттардың арасы- 40. 4 м, 1 және 3 - 42. 3 м, 2 және 3 - 25 м. Адамдар жүретін жолдың ені 2. 25м, көлік жүретін жолдың ені 7 м.
1. 2 Ғимараттың конструктивті шешімі.
Ғимараттың конструктивті жүйесі - қаңқасыз. Көтергіш қабырға бойдық және көлденең орналасқан. Ғимараттың тұрақтылығы ішкі бойлық қабырғалар мен баспалдақ торлары, аралық жабындары арқылы жүзеге асырылады. Қабырғалар анкер арқылы бір-біріне байланысады, тақалар арасы В15 класты бетонмен толтырылады.
Негіздің топырағы - құмайт (I l =0, e=0. 55) . Жер асты суы 15 тереңдікте.
Іргетастар .
Жобаланған іргетастар - құрастырмалы темірбетонды таспалы. Табанының деңгейі-2. 430 м. Іргетастың орналасу тереңдігі -1. 530 м.
Таспалы ірге тастың ені:
- 3-8, 10-13, В өстер бойынша ішкі негізгі қабырғалардың астында - 800 мм.
- 1, 4, 9, 14, 15 өстер бойынша сыртқы негізгі қабырғалардың астында - 600 мм.
Барлығы 4 типті өлшемдегі плиталар қарастырылған.
Таспалы ірге тастың плиталары алдын ала жобаланған және тығыздалған негіздің үстіне орналастырылады. Монолитті бөлігі В12. 5 класты бетоннан құйылады.
Жертөленің ішкі қабырғаларының блоктарының ені-400мм, сыртқы қабырғалардың ені - 500 мм. Оларды М50 қоспасымен қалайды.
Ғимараттың жертөлесін ылғалдан қорғау үшін гидроизоляция құрылғысы қарастырылған. Қабырға блоктарының сыртқы беті гидрофобты портландцементтен 2 қабат сыланады. Жертөленің қабырғаларының ішкі беті 2 қабат, қалыңдығы20 мм сылақпен сыланады. Астыңғы қабат 1:2 қатынасты цемент-құм ерітіндісінен, үстіңгі - 1:3 қатынаспен сыланған.
. Аралық қабырғалар
Сурет 1. 1.
Қабырғалар.
Жобаланған ғимараттың ішкі қабыралары силикат кірпіштен қаланған, өлшемдері 250×120×88 мм СТБ 1160-99. Ішкі көтергіш қабырғалардың қалыңдығы 380 мм, өзін-өзі көтеретін қабырғалары- 250 мм.
Дәретханаларды бөлетін ішкі қабырғаларында өлшемдері 140×140 мм, 270×140 мм болатын вентиляция каналдары қарастырылған.
Сыртқы қабырғалардың қалыңдығы 510 мм, өлшемдері 250×120×88 мм керамикалық кірпіштен қаланған. Сурет 1. 2. көрсетілген.
Қабырғалар байланысы.
Сурет 1. 2.
Аражабын.
Ғимаратта қалыңдығы 220мм көпқуысты темірбетон жабынтақталары жобаланған.
Бетон класы - В15 ауыр бетоннан.
ПП 63. 15 маркалы көп қуысты тақтасының 5290х1480мм
ПП 12. 30 маркалы көп қуысты 11960х2980мм
ПП 60. 30 маркалы көпқуысты тақтасы 5960х2980мм
Барлығы 5 тип өлшемде жабын тақталары қарастырылған. Сурет 1. 3. Көрсетілген.

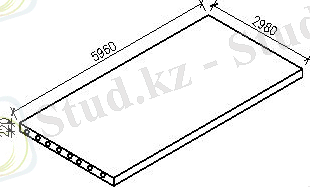

Көпқуысты жабынтақта.
Сурет 1. 3.
Баспалдақ.
Ғимаратта негізгі баспалдақ құрастырмалы темірбетоннан жоспарланған.
- саты саны: 1650/150=11
- басқыштар саны: 11-1=10
- L г. п. м =300×10+220×2=3440 мм.
- b б. т =1350×2+100=2800 мм (3000-2800=200 мм - байланысқа)
- баспалдақ алаңының ені:
адымы 6. 3 м - 6300-3440=2860 мм => b б. а =1290 мм (2860-1290×2=280 - байланысқа ) ;
адымы 6. 0 м - 6000-3440=2560 мм => b б. а =1140 мм (2560-1140×2=280 - байланысқа) . Сурет 1. 4. көрсетілген.
Баспалдақ.
Сурет 1. 4.
Арақабырға.
Аралық қабырғалар
Жобаланған өндірістік пен әкімшілік-тұрмыстық корпустарында барлық аралық қабырғалар кірпіштен жасалған.
Аралық қабырғалардың кірпіштері ГОСТ 530-80 бойынша М75, ал оның тігістерінің арасындағы цемент-құм ертіндісі М50 және қабырғаның қалыңдығы 380мм (2 кірпіш) .
Аралық қабырғалар әрбір 5 қатар сайын 4Вр1 торлар арматурасынан, 100x100мм ұяшықтарымен арматуралайды. Аралық қабырғалары сурет 1. 5. көрсетілген.
Аралық қабырғалар.

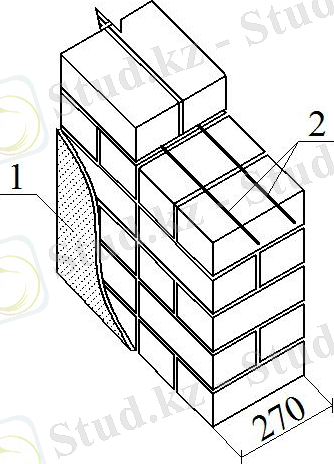

Сурет 1. 5. сылақ; 2 - арматура
Төбежабын.
Жабын және аражабын плиталары-дөңгелек қуысты темірбетон құрамалы панельдер, сериясы 2. 141-1 шығ. 37, 1. 141-1 шығ. 63. Қалыңдығы 200мм.
Аралық жабын дегеніміз - ғимараттың ішіндегі көлдеңен қоршаушы және биіктік бойынша қабаттарға бөліп тұратын конструкциясын айтады.
Біздің жобаланған ғимаратымызда аралық жабынның 1 түрі қабылданды. Өндірістік корпусымызға қырлы тақтасын (сур. 1. 6. ) тандап, ал әкімшілік-тұрмыстық корпусы 1 қабатты болғандықтан, аралық жабын конструкциясы жоқ. Негізінен өндірістік корпусымыз 1 қабатты болғанымен, оның 4. 200м деңгейінде венткамералар жобаланған, сондықтан міндетті түрде аралық жабын конструкциясын қабылдап алдық. 4. 200 деңгейінде ұстындарға арнайы қосалқы бөлшектер ретінде металлдан жасалған консолдарды пісіреді және оның үстіне 12м көпқуысты тақталарын орналастырады.
Әкімшілік-тұрмыстық корпусы мен өндірістік корпустарының жабын-дары әртүрлі. Әкімшілік-тұрмыстық корпусында көпқуысты тақталар (сур. 1. 6. ) орналасады. көпқуысты тақталардың биіктігі 220 мм.
Жобаланған ғимараттарымыздың аралық жабыны мен жабын тақталарының маркасы және негізгі өлшемдері:
ПП 63. 15 маркалы көп қуысты тақтасының 5290х1480мм
ПП 12. 30 маркалы көп қуысты 11960х2980мм
ПП 60. 30 маркалы көпқуысты тақтасы 5960х2980мм
Жабындар мен аралық жабындар тегістелген, қалыңдығы 10мм М100 цемент ертіндісіне орнастырылады. Тақталар бір-бірімен пісіріліп, тігістерін М100 цемент ертіндісімен бітейді.
Өндірістік корпусымызда қырлы тақталарды торлы арқалықтардың үстіне орналастырады. Ал әкімшілік-тұрмыстық корпусымызда көпқуысты тақталары кәдімгі кірпіштен жасалынған көтеруші қабырғаларға орналастырады.
Аралық жабындар мен жабындардың жеке жерлеріне бетон классы В12, 5 құйылып, қаңқалар мен бөлек стержендермен арматуралайды.
Өндірістік корпусымыздың қырлы тақталары өндірістік ғимараттарға арналған 1. 465-3-7 сериясы бойынша жасалынады. Көпқуысты тақталар стержіндік, сымдық, қаңқалы, торлы арматуралармен арматуралайды. Тақталар бетон классы М400 жасалынады. Тақталарды қондыру барысында, оларды 3 жерден кем емес пісіріледі.
Төбежабын.
Сурет 1. 6.
1. 4. Әрлеу жұмыстары.
Сыртқы әрлеу
Сыртқы қабырғалар қалыңдығы 30мм күрделі сылақпен сыланған, шығатын есіктер қалыңдығы 8 мм ірі өлшемді көрме әйнектермен әрленген, жеңіл металл қаңқаға орнатылған. Есікттерде автоматты түрде жабылатын қондырғы орнатылған.
Ішкі әрлеу
Ішкі өңдеу жұмыстары тағайындалған 4 шартқа сәйкес жасалған. Кірпішпен қаланған қабырғалар, үйдің жабындары жоспарлары цемент пен құм қоспасымен сыланған.
Палаталар, гардероб, дәліздер мен дәрігерлер кабинеті, медсестралар бөлмесі, асхана, буфет, кіре беріс жерлері водоэмулциямен, ал операция, опреацияға дайындық бөлмелері, процедура бөлмесі-майлы бояумен, техникалық бөлмелер-ізбеспен өңделген. Операция және стерилизация бөлмелері керамикалық жылтыр плиткалармен, биіктігі-1, 6 м жапсырылған. Бөлме қабырғалары ашық түсті әк сырымен сырланған.
Еден
Жертөле едені - бетоннан.
Баспалдақ алаңының- мозаикалы.
Дәретхана, буфет, процедура бөлмесі және жеке тазалық бөлмесінің едені керамикалық тақтадан құралған.
Палаталар мен қабылдау бөлмелерінің едені паркеттен.
Дәліздер мен дәрігерлер кабинеті, медбикелер бөлмесінің едені линолиумнен. Едендердің түрлері бөлмелердің қызметіне қарай байланысты. Әкімшілік-тұрмыстық корпусында мазайдық (сур. 1. 7. ) пен бетоннан дайындығы бар линолиумнан (сур. 1. 8. ) жасалған едендер жобаланған. Ал өндірістік корпусында бетон едендері (сур. 1. 9. ) жобаланған. Себебі ол жерде өндірістік жұмыстар жүргізіледі.
Мазайдық едендер көп түсті төртбұрыштар бейнесінде жа-салынады.
Линолиумды ауданымыздың ұзынынан мастика арқылы жабыстырады.
Бетон едендері келесідей жасалынады: топырақпен және оның үстіне 100мм қиыршықтас салынып, тығыздалады, содан кейін үстіне бетон классы В15 құйылады.
Едендердің барлығының төмеңгі қабатында топырақ және қиыршық тас төселеніп тығыздалады.

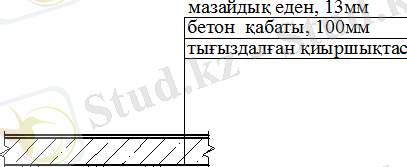

Мазайдық едені.
Сурет 1. 7.
Линолиум едені.
Сурет 1. 8.

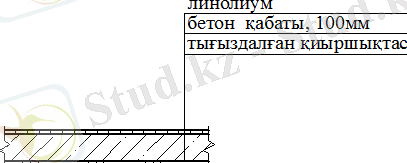

Бетон едені
Сурет 1. 9.
Терезе және есіктер.
Терезелер үш, екі және бір қабатты әйнектен жоспарланған. барлығы 3 типті терезе.
Есіктер бір жақтаулы және екі жақтаулы. Барлығы 6 типті есектер. Сурет 1. 10., 1. 11 суреттерде көрсетілген.

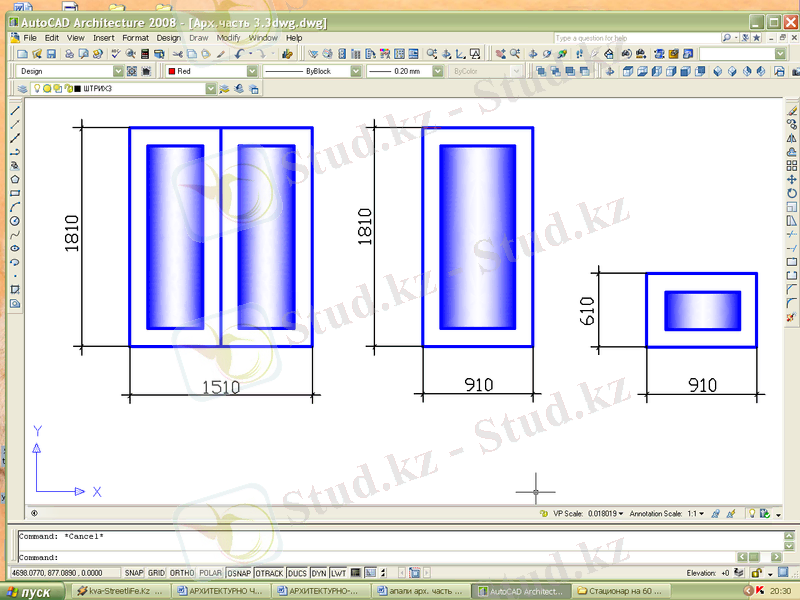

Терезе және есіктер.
Сурет 1. 10.
Сурет 1. 11.
1. 5. Суағар жүйесі
Шатырдың үстіңе суағар (сур. 1. 18. ) қондырылады. Суағар ішкі және нөсерлі канализация жүйесіне қосылған. Суқабылдаушы воронканың ∅100мм. Ғимараттың шатырының элементтері екі ретті еңісті және еңістігі 1:12, ғимаратымызда аралықтары екеу болғандықтан, шатырдың үстіңе 3 воронка қондырылады.

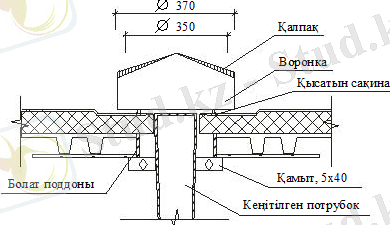

Сурет 1. 18. Суағар
1. 6 Жылутехникалық есеп
Құрылыс орны - Маңғыстау облысы
Ылғалдылық аймағы- құрғақ
Топырақтың қату температурасы-1, 2 м
Қабырға конструкцияның жылу техникалық есебі.
Бөлменің ылғалдылық режимі - орташа
Ең салқын бескүндік температурасы минус 28°С
Ең салқын тәуліктердің температурасы минус 23 °С
Ішкі ауаның есептік температурасы t в = + 20 ˚С
Қоршағыш құралымдардың қажетті жылубергіштікке қарсыласуын анықтайық:
, [(м
2
ч˚С) / ккал] (1. 1)
Мұндағы:n = 1 - коэффициент, ҚР ҚНЕ 2. 04-03-2002 кесте 3
t в = + 20˚С ішкі ауаның температурасы;
∆t н = 4 ˚С - нормативті температураның түсуі;
=8, 7 Вт/(м
2
⋅°С) - қоршағыш құралымдардың ішкі беттерінің жылубергіштік коэффициенті ;
t н - сыртқы ауаның температурасы
t н = (t ест + t есб ) / 2, ˚С (1. 2)
Мұндағы; t ест = - 28 ˚С - ең салқын тәуліктердің температурасы;
t есб = - 23 ˚С Ең салқын бескүндік температурасы;
-t н = (- 28 - 23) / 2 = - 25, 5 ˚С;
R
0
тр
= 1(20 + 25, 5) /4
8, 7 = 1, 2 [(м
2
ч˚С) / ккал] (1. 3)
Біртектес қоршағыш құралымдардың термиялық қарсыласуы R, м 2 ⋅С/Вт мына формула бойынша анықталады;
, м
2
⋅С/Вт, (1. 4)
Мұндағы; δ- қабат қалыңдығы, м;
λ - қабат материалының жылуөткізгіштігінің есептік коэффициенті
Таблица 1. 1 Сыртқы қабырға материалдары
δ,
м
λ,
Вт/м∙°С
s,
Вт/м 2 ∙°С

Қоршағыш құралымдардың жылубергіштікке қарсыласуы R o , м 2 ⋅°С/Вт мына формула бойынша анықталады;
1-қабат Цемент-құм сылағы 20 мм
λ=0, 76 Вт/ м⋅°С s=9. 6 Вт/(м 2 •С)
Equation. 3
=0, 02/0, 76=0, 03 м
2
⋅С/Вт
2-қабат керамикалық кірпіш қалыңдығы х
λ=0, 58 Вт/ м⋅°С s=7, 91 Вт/(м 2 •С)
=х/0, 58
3-қабат күрделі сылақ қалыңдығы 30мм
λ=0, 7 Вт/ м⋅°С s=8, 95 Вт/(м 2 •С)
=0, 03/0, 7=0, 04 м
2
⋅С/Вт
, (1. 5)
=23 Вт/(м °С) - қоршағыш құралымдардың сыртқы жағының (қысқы жағдай үшін)
R- біртектес қоршағыш құралымдардың термиялық қарсыласуы
R 0 =1/8, 7+0, 03+х/0, 58+0, 04 +1/23=1, 2
х=0, 5 қабылдаймыз х=510мм
R 0 =1/8, 7+0, 03+0, 51/0, 58+0, 04+1/23=1, 2
R 0 =1, 2 ≥ R 0 тр =1, 2 шарт орындалады.
Осыған байланысты қабырға қалыңдығын 510мм деп аламыз.
Қоршағыш құралымдардың жылулық инерциясын D мына формула бойынша анықталады;
D = R 1 s 1 + R 2 s 2 + . . . + R n s n ,
Мұндағы R 1 , R 2 , . . . , R n - әрбір қабаттың термиялық қарсыласуы м 2 С/Вт
s 1 , s 2 , . . . , s n - әрбір қабаттың есептік жылуқабылдау коэффициенті Вт/(м 2 •С)
D =0, 03*9, 6+0, 51*7, 91+0, 04*8, 95=4, 3
4<4. 3<7
Жабын конструкциясының жылу техникалық есептеу.
Таблица 1. 2 Төбежабын материалдары
δ,
м
λ,
Вт/м∙°С
s,
Вт/м 2 ∙°С

Қоршағыш құрылымдардың жылу жібергіштікке қарсыласуы R o , мына формула бойынша анықталады:
R
o
=
м
2
⋅°С/Вт
=23 Вт/(м °С) - қоршағыш құралымдардың сыртқы жағының (қысқы жағдай үшін)
R- біртектес қоршағыш құралымдардың термиялық қарсыласуы
R
o
=
= (1, 2 - 0, 39) 0, 07 = 0, 56м
Жылытудың қалыңдығы 60 мм қабылдаймыз
Қоршағыш құралымдардың жылулық инерциясын D мына формула бойынша анықталады;
D = R 1 s 1 + R 2 s 2 + . . . + R n s n ,
Мұндағы R 1 , R 2 , . . . , R n - әрбір қабаттың термиялық қарсыласуы м 2 С/Вт
s 1 , s 2 , . . . , s n - әрбір қабаттың есептік жылуқабылдау коэффициенті Вт/(м 2 •С)
D= 0, 11х 17, 98 + 0, 88х3, 03 + 0, 039х9, 60+0, 018х3, 36 +0, 059х3, 36 = 5, 2
Осы шешімге байланысты жабынның қалыңдығын табамыз:
0, 22 + 0, 003+ 0, 15 + 0, 06+0, 03+0, 01 = 0, 470м =470 мм

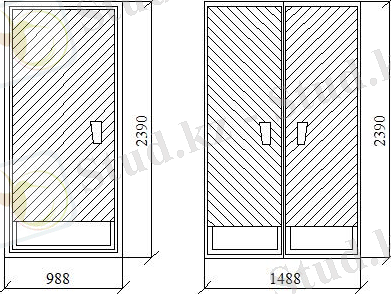

Сурет 1. 13. Есіктердің түрлері

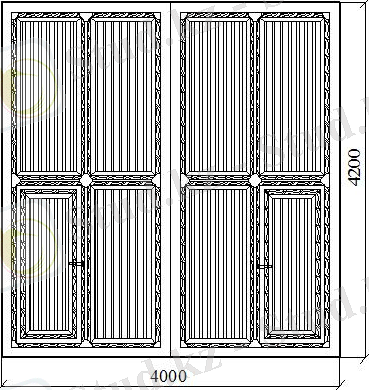

Сурет 1. 14. Дарбаза
2. Есептік конструктивтік бөлім.
2. 1. 1м 2 аражабынға түсетін жүктемелерді анықтау.
Таблица 8.
Нормативті
кН/м 2
Есептік,
кН/м 2
1. Тұрақты
Паркет - 15, ρ=500 кг/м 3
0, 015×5
Желімдегіш мастика қабаты - 1, ρ=1400 кг/м 3
0, 001×14
Арматураланған төсем цемент-құм ерітіндісінен М100 - 30, ρ=2000 кг/м 3
0, 03×20
Жылу-, дыбысоқшаулағыш - «Stroprock» тақтасы-30 мм, ρ=110 кг/м 3
0, 03×1, 1
Темірбетон жабын такта - 110, ρ=2500 кг/м 3 0, 11×25
Барлығы:
0, 075
0, 014
0, 6
0, 03
2, 75
3, 235
1, 1
1, 3
1, 3
1, 2
1, 1
0, 0825
0, 065
0, 78
0, 04
3, 03
3, 646
2. 2. 1м 2 жабынға түсетін жүктемелерді анықтау.
Таблица 9.
Нормативті
кН/м 2
Есептік,
кН/м 2
1. Тұрақты
Екі қабат шатырлық жабынкілем 0, 05×2
Арматураланған цемент-құм төсем- 30, р=2000 кг/м 3 0, 03×20
Жылуоқшаулағыш - минералмақталы тақта PAROC - 60, р=150 кг/м 3
0, 06×1, 5
Керамзитті малтатас еңіс бойынша - 150,
р=400 кг/м 3
0, 15×4
Буоқшаулағыш - 1 қабат қарақағаз РПП-300А
0, 05×1
Темірбетон жабын такта толщины - 110, р=2500 кг/м 3
0, 11×25
Итого:
0, 1
0, 6
0, 09
0, 6
0, 05
2, 75
4, 13
1, 2
1, 3
1, 2
1, 3
1, 2
1, 1
0, 12
0, 78
0, 108
0, 78
0, 06
3, 03
4, 96
2. 3. Көпқуысты жабын тақтасын есептеу.
Сыртқы және ішкі кірпіш қабырғаларға тірелетін, өлшемдері 1, 5×6, 3 м болатын көпқуысты құрастырмалы темірбетон жабын тақтасын есептеу және жобалау. Тақта В20 классты бетоннан, көлденең жұмыс арматура AIII класстан орындалады.
2. 3. 1. 1 м тақтаға түсетін толық есептік жүктеме
q=5, 6×1, 5=8, 4 кН/м
2. 3. 2. Тақтаның есептік аралығын және конструктивтік ұзындығын анықтау.
L k =6280 (каталог бойынша )
L 0 =6280-180/2-190/2=6095 мм.
2. 3. 3. Тақтаның есептік сұлбасы
2. 3. 4. Максималды есептік күшті анықтау .
М max =q×L 0 2 /8=8. 4×6. 095 2 /8=39 кНм
Q max =q×L 0 /2=8. 4×6. 095/2=25. 6 кН
2. 3. 5. Тақтаны есептеуге арналған мәліметтер.
- бетон классы В20;
- R b =11, 5 МПа; R bt =0, 9 МПа (Таблица 13 ҚНжЕ 2. 03. 01-84* «Бетон және темірбетон конструкциялары») ;
- γ b2 =0, 9 (таблица 15 ҚНжЕ 2. 03. 01-84*) ;
- жұмыс арматура классы АIII. R s =365 МПа (таблица 22 ҚНжЕ 2. 03. 01-84*) ;
2. 3. 6. Эквивалентті қиманың өлшемін есептеу.
― Қуыстардың санын анықтау, егер әр 200 мм сайын 1 қуыс болса.
n=1500/200=7. 5 => 7 қуыс деп қабылдаймыз
h 1 =0, 9d=0, 9×159=143мм
h 1 - квадраттың эквивалентті қимасының биіктігі мен ені
h f =h f ’=(220-143) /2=38, 5 мм
h f ’ - қиманың сөресінің биіктігі
― қырдың келтірілген қалыңдығы:
b=1460-7×143=459 мм
Сөренің ені: b f ’=1460 мм
2. 3. 7. Тақтаның беріктігін нормальді қима бойынша есептеу.
― Қиманың жұмыстық биіктігі:
h o =h-a=22-2, 5=19, 5 см
― Бейтарап өстің орналасуын анықтау:
M f =R b ×b f ’×h f ’×(h o -h f ’/2) =11, 5×100×0, 9×146×3, 85×(19, 5-3, 85/2) = =10224669, 26
Нсм =102, 25 кНм > M max =39 кНм ⇒ нейтрал ось сөреден өтеді және қиманы ені b f ’=146 см мм тең тіктөртбұрыш ретінде қарастыру қажет.
b f ’=146 см.
― ά o коэффициентін анықтау
ά o =M max /(R b ×b f ’×h o 2 ) =39×10 5 /(11. 5×100×0. 9×146×19. 5 2 =0. 067
Таблица бойынша, ά o =0. 067 қабылдаймыз:
ξ=0. 07
η=0. 965
― В20 классы бетон және АIII классты арматура үшін ξ r и ά r
ά r =0. 430 > ά o =0. 067
ξr=0. 627 > ξ=0. 07
Элемент орташа арматураланған.
― Көлденең жұмыс арматурасының көлденең қимасының қажетті ауданы:
A s = M max /(R s ×η×h o ) =39×10 5 /(365×100×0, 965×19, 5) =5, 68 см 2
― Арматуралау коэффициентін анықтау:
μ=A s /(b×h o ) =5. 68/(45. 9×19. 5) =0. 61 > μ min =0. 0005
Арматуралау тор түрінде орындалады, оның көлденең стержндері тақтаның жұмыс арматурасы болып табылады. Тақтаның әр қырында тордың көлденең стержндері орналасқан, сондықтан олардың барлық саны 8 дана.
8Ø 10АIII қабылданады; A S =6. 28 см 2 .
Тордың тік стержндері Ø3 ВрI адымы S=200 мм қабылданады.
Тақтаның жоғарғы сөресінде конструктивтік шешім бойынша тордың маркасын:
қабылдаймыз
Тік арматуралау үшін конструктивтік-қысқа қаңқа алынады. Қаңқа шеткі қырларда және 2-3 қуыс сайын орнатылады. Бір бетіндегі қаңқаның саны 4. Көлденең және тік стержндердің диаметрі 6АI қабылданады.
― Шартты тексеру:
Q 1 =2, 5×Rbt×b×h 0 = 2, 5×0, 9×100×0, 9×45, 9×19, 5 = 181247, 62 Н = 181, 25 кН > Q max =25. 6 кН
2. 3. 8. Тақтаны монтаждық күшке тексеру.
Сурет 7.
― Монтаждық ілмектер тақтаның шетінен а=500 мм қашықтықта орналасқан.
― Динамикалық коэффициентпен алғандағы тақтаның өз салмағынан түсетін жүктеме:
q = 0, 11×1, 49×25×1, 1×1, 4 = 6, 31 кН/м
1, 1 - жүктеме бойынша сенімділік коэффициенті
1, 4 - динамикалық коэффициент
― Тақтаның консольдік бөлігіндегі есептік теріс иілу моменті:
М оп =q×a 2 /2=6, 31×0, 5 2 /2=0, 79 кНм
Бұл моментті үстіңгі тордың көлденең және қаңқаның конструктивтік көлденең арматуралары қабылдайды. Үстіңгі торда көлденең бағытта Ø4ВрI адымы 200 мм стержндер орналасқан. Стержндердің ауданы A S =8×0, 126=1, 008 см 2
― Теріс моментті қабылдауға қажетті арматуралар саны:
A s = М оп /(0. 9×R s ×h o ) =0. 79×10 5 /(0. 9×410×100×19. 5) =0. 11 см 2
R s =410 МПа (таблица 23 ҚНжЕ 2. 03. 01-84*)
А s =0, 11 cм 2 < А s =1, 008 см 2 ⇒ тақтаның беріктігі монтаждық күшке қамтамасыз етілді.
2. 3. 9. Монтаждық ілмекті есептеу.
― Тақтаның өз салмағынан түсетін жүктемені анықтау:
Р=2950×10×1, 1×1, 4=45430 Н=45. 43 H
Тақтаны көтерген кезде оның салмағы 3 ілмекке берілуі мүмкін.
― 1 ілмекке түсетін күш:
N=P/3=45, 43/3=15, 14 кН
Ілмектің арматурысы кл. АI, R s =225 МПа
― Ілмектің көлденең қимасының ауданы:
Ø10 АI, A s =0, 785 см 2 ілмекті қабылдаймыз.
2. 4. Темірбетонды белдеулі баспалдақты есептеу.
Қырлы конструкциялы белдеулі баспалдақты есептеу және жобалау үшін керекті мәліметтер:
- қабат биіктігі Нқ=3, 3 м;
- белдеудің ені b=1350 мм;
- қырлардың биіктігі h қ =190 мм;
- қырлардың ені b р =100 мм;
- басқыштар өлшемі 300×150 мм;
- фриздік басқыштардың ені 220 мм.
1-1
- Белдеудің көлденең проекциясының ұзындығы:
= 300×10+220×2=3440 мм
- Белдеудің көтерілу биіктігі 1650 мм
tgά=1650/3440=0. 4796 ά=25º
cosά=cos25º=0. 906
- Белдеудің ұзындығы
L 1 =L/cosά=3440/0. 906=3795 мм
- Белдеу В20 классты бетоннан, көлденең жұмыс арматура AIII класстан, арматура торы - Вр I орындалады.
Есептік мәліметтер:
- R b =11, 5 МПа (таблица 13 СНиП 2. 03. 01-84* «Бетонные и железобетонные конструкции») ;
- γ b2 =0. 9 (таблица 15 СНиП 2. 03. 01-84*) ;
- R s =365 МПа (таблица 22 СНиП 2. 03. 01-84*)
2. 4. 1. Белдеуге түсетін жүктемені анықтау
- Белдеудің өз салмағы q n =3, 6 кН/м 2
- Жүктеме бойынша сенімділік коеффициенті γ f =1. 1
- Уақытша нормативтік жүктеме р n =3 кН/м 2 (таблица 3 СНиП 2. 01. 07-85 «Нагрузки и воздействия») .
- Уақытша жүктемеүшін сенімділік коэффициенті γ f =1. 2
- Ені 1. 35 м тең белдеудің көлденең проекциясының 1 метрне түсетін толық есептік жүктеме:
- Белдеуге перпендикуляр бойынша түсетін толық есептік жүктеме:
кН/м
- Белдеудің есептік аралығын анықтау:
м
Белдеудің келесі есептік сұлбасы қабылданады:
―Максималды есептік күшті анықтау:
кНм
кН
2. 4. 2. Нормальді қима бойынша белдеуді есептеу.
- Белдеудің кәлімгі қимасын сығылған аймақтағы сөрелі есептік таврлыға ауыстырамыз. b=2b р =2×100=200 мм.
Тік қырлар жоқ болған жағдайда сөренің ені
:
мм
мм
Есептік ретінде екі мәннің ең кішісі алынады
мм
- Нейтрал өстің орналасуын анықтау:
мм - қиманың жұмыстық биіктігі
кНм
кНм <
кНм. Осыған байланысты нейтрал ось сөреден өтеді және қиманы ені
мм тең тіктөртбұрыш ретінде қарастыру қажет.
Таблица бойынша
и
.
В 20 класты бетон және АIII класты арматура үшін
және
<
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.

Ақпарат
Қосымша
Email: info@stud.kz
