1. Сәулеттік-құрылыстық шешімдер
1.1. Жалпы мағлұмат
Жоба I және IV климаттық ауданға төмендегідей табиғи ауа-
райына байланысты әкімшілік ғимаратты тұрғызуға қарастырылған:
– Сыртқы ауаның есептік температурасы - (-21оС);
– топырақтың қату тереңдігі - 1,0м;
– жел күші – 0,38 кПа;
– есептік қар салмағы – 0,5 кПа;
– 0,000 деңгейі ретінде еден мөлшері алынды,оның абсолютті мөлшері
158,680.
Құрылыс алаңының ауданы 0,69 га. Жазықтық.Алаң
тегіс,сусымалы топырақ себу арқылы нивелирленген.
Құрылыс сипаттамасы:
– жауапкершілік класы –II;
– Отқа төзімділігі – II;
– Құрылымдық өртке төзімділік класы – СО;
– функционалдық өрт қауіптілік класы – Ф4.3.
Құрылыс сандық осьтер 1-9 және әріптік осьте А-Л тұрғысынан
кешенді Г-тәрізді 36,1х40,0м ось болды.
Құрылыс көтергіш ұстындармен құрастырмалы және биіктігі 17,7м
жердің бетінен бастап болатын 4 қабатты ғимарат.
Ғимараттың құрылыс көлемі - 21,576 мың м3
Салынатын ауданы - 3140,6 м2
Ғимараттың пайдалы ауданы - 4043,4 м2
Жалпы ауданы- 5880,8 м2
Ғимарат 4 қабатты жер астында көлік тұрағы бар,қабат биіктігі-
3,6 м,көлік тұрақ биіктігі-2,55 м. Жоба өрт нормалар мен
талаптарға, функционалдық аймақтандыруға, жайлылық пен қолайлылық
талаптарын қанағаттандыруды назарға ала отырып орындалған.
Құрылыс аумағы I-қар ауданы, IV –жел климаттық ауданына СНиП РК
2.04-01-2001* жатады
Сыртқы ауаның температурасы, °С:
- абсолютті минималды- -
- абсолютті максималды- +41°
- ең суық тәуліктер
0.98- -21
0.92- -19
- ең суық бес күн
0.98- -19
0.92- -17.
- орташа тәуліктік ауа температурасы кезеңі.
≤8 °С ≤10°С
ұзақтығы, тәулік Орташа ұзақтығы, тәулік Орташа
температура, °С температура, °С
212 -5,4 228 -4,4

- Ең суық кезең орташа температурасы, °С:-18.
- орташа тәуліктік температурасы кезеңнің ұзақтығы 0°С, тәулік
160.
Карта [1], ең ыстық күн ауа температурасы анықтау үшін тұрақты
мән T: 10.
Қаңтар айында орташа айлық температура – 4 - 14°С.
Шілде айында орташа айлық температура - +12 - +21°С
Шілде айында орташа айлық салыстырмалы ауа ылғалдылығы 75%.
Қыс 3 ай ішінде алынған орташа жел жылдамдығы: 5-тен астам мс.
Орташа айлық салыстырмалы ауа ылғалдылығы - 13.2%
Ең суық айда- 85%;
Ең ыстық айда- 55%.
Жылдық жауын-шашын мөлшері, мм - 587.
Орташамаксималды айлық температура амплитудасы, °С: 6.520.4,
7.619.7, 819.5, 8.118.7, 10.720.7, 11.921.9, 11.119.1,
10.819.8, 9.221.3, 6.117.3, 5.222.3, 6.226.7.
Айлық сыртқы ауа су буының серпімділігі: 2.2, 2.2, 3.1, 6, 8.7,
12.3, 14.9, 13.8, 9.9, 6.5, 4.2, 2.8.

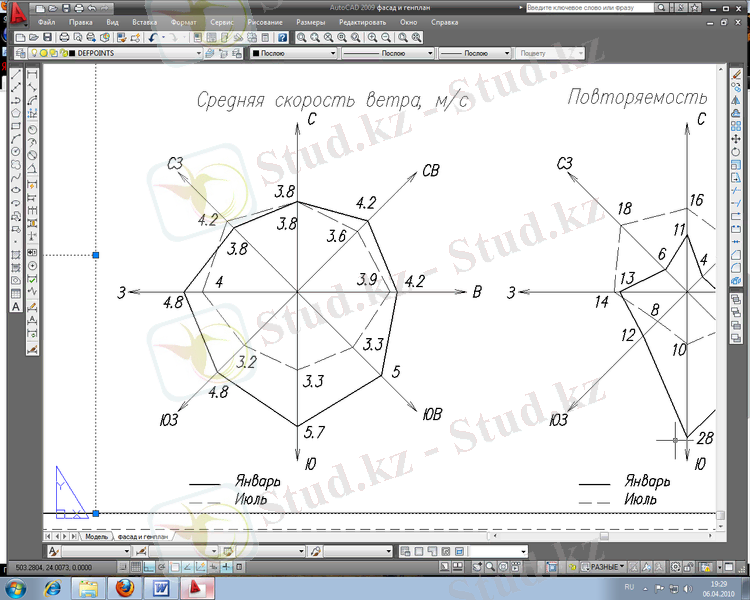

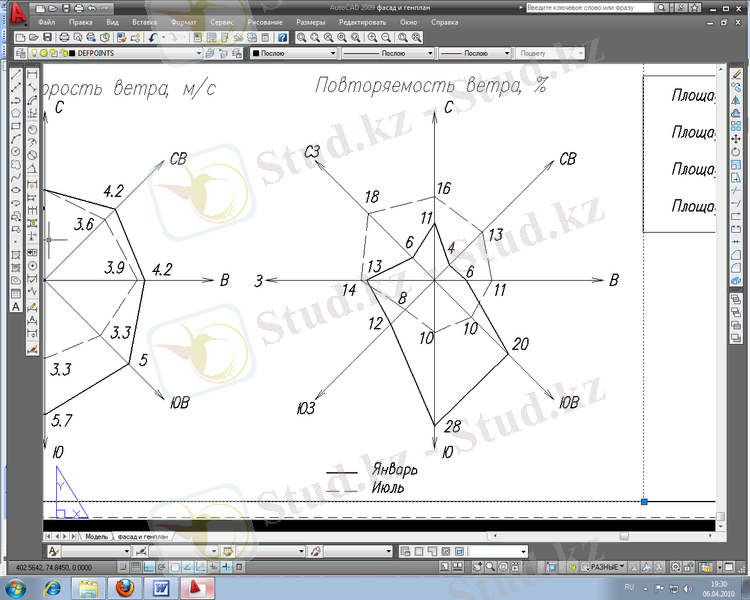

Жел бағыттарының қайталануы (алымы)%, бағыттары орташа желдің
жылдамдығы мс, штильдер жиілігі%, жоғары және ең төменгі жел
жылдамдығы,мс:
Кесте 1
С

Инженерлік қамсыздандыру:
1) Сумен жабдықтау - қолданыстағы желілермен
2) Кәріз - қолданыстағы желілермен
3) Жылыту - қолданыстағы жылу жүйелерімен.
Құрылыс алаңының топырақ талаптары мынадай негіздер ұсынады:
- сары құм 3.5...3.7м
- сары саздақ 2.5...2.6м
- қоңыр балшық 3.8...4.1м
- сары құм 4.6...5.1м
Топырақтар сенімді категориялы,себебі,модуль
деформациясыМПа.
Отырықшы құмдар құрылыс алаңында жоқ.
Жер асты суларының деңгейі жер бетінен 4 м тереңдікте
байқалады.Құрылыс алаңының жер бедері тегіс. Ол биіктігі 2 м (1,5%)
төмпектер құрылыс алаңының шекарасында бар.
1.2. Бас жоспар
Алаң, қаланың инфрақұрылымдық нысанымен көлік қатынасын
жақсы қамтамасыз ететін, жолдың жанында орналасқан.
Өрт сөндіру көліктерінің еркін қозғалысын қамтамасыз ету
үшін ғимараттың айналасында ені 3,5 м. болатын жолдар салынған.Бұл
жолдар және де 2-ші қабатта орналасқан асхананы азық-түлікпен
қамтамасыз ету үшін,қоқыс таситын көліктердің қоқыс жәшіктеріне
жетуі үшін де қолданады.
Бас жоспарда қарастырылған:
кесте 2
Бөлме Аталуы ауданы, м2Ескерту
номері
1 Жобаланатын ғимарат 1413.0
2 Тұрақ алаңы 2425.0
3 Қонақтарға арналған көлік тұрақ 789.0
4 шаруаш.блогы 727.0
5 Спорт алаңы 529.0
6 Көлік тұрақтар 54.0
7 трансформаторлық қосалқы станция 38.0
8 Бақылау өткізу пункті(КПП) 9,0

Бас жоспарда келесідей аумақтарды бөледі:
- басқару ғимараты
- шаруашылық аумақ;
- спорттық демалу аумағы;
Шаруашылық аумақта,
Жер асты көлік тұрақтары негізгі нысанның артқы жағында
орналасқан.Одан басқа тұрғызылып жатқан ғимараттың сол жағында
орналасқан көлік тұрақ жобаланған.Бір көлік орнының ауданы
6х3м.Шаруашылық бөлігіне бақылау өткізу пункті (КПП) арқылы көшеден
кіруге болады.
Спорттық демалу алаңы басқарма ғимаратының күнгей бетінде
орналасқан.Алаң спорттық ойындарға арналған (баскетбол, волейбол).
Қажетті гигиеналық талаптар, инсоляция және аэрация аймағын
қамтамасыз ету мақсатында әзірленген.
Абаттандыру аймақтағы демалыс орны үшін қолайлы жағдай жасаудың
маңызды құрамдас бөлігі,сондай-ақ ауа температурасының, оның
ылғалдылығын, күн радиациясының тікелей әсерінен, қалалық ортаның
жағымсыз факторларының әлсіреуіне ықпал етеді.Басқару аумағын
абаттандыру кем дегенде оның 50% құрайды.
Абаттандыру облысының аймағын жасыл желектер, көгалдар,
гүлзарлар қамтиды.
Негізгі көлік сілтемелерінің ені – 3,5 м, жол радиусы - 6м,
жаяу жүргіншілер жолының ені – 1,5м. Тұрғын үйдің аймағы бір кіру
және бір шығу жолы бар,биіктігі 2 м кірпіш бағандары бар металл
қоршаумен қоршалған.
Бас жоспардың негізгі техникалық-экономикалық көрсеткіштері:
Алаң ауданы – 0,69га;
Құрылыс аумағының ауданы – 1340,6м2;
Асфальт төсемесінің ауданы – 3755,4м2;
Абаттандыру ауданы – 6531,6 м2;
Құрылыс коэффиценті - 0,46;
Асфальт төсемесінің коэффиценті - 0,32;
Абаттандыру коэффиценті - 0,36;
Кәдеге жарату ауданы - 0,64.
1.3. Сәулеттік-жоспарлық шешімдер және функционалдық сызба
Құрылыс-жоспардағы көріністе реттелмеген пішінді.Ғимарат
осьіндегі негізгі өлшемдері 36,1х40м.Қабат саны-4,қабат биіктігі-
3,6м.Орталық қасбет жақта екінші қабатта 120 адамға арналған асхана
және 30 адамға арналған банкет залы орналасқан.
Қасбетке сәулеттік әсемдікті каталог бойынша қасбет бояуы
Тиккурила,карниздерді пайдалану және бұрыштарда ұстындарды қою
арқылы көркейтілген.
Ғимараттың еденнен бастап жалпы биіктігі-16м.Типтік қабаттың
биіктігі-3,6м.Жер төленің биіктігі-2,5м.Жер төле-қызметкерлердің
көліктерін қоюға арналған.Жер төлелік көлік тұраққа қасбеттің
алдыңғы жағынан кіреді.Қызметкерлер көліктеріне бірінші қабат
арқылы арнайы баспалдақ торы арқылы төмен түсе алады.
Бірінші қабаттың бөлмелері
Бірінші қабатта Спорт және фитнес залы, медпункт,мұрағат
орналасқан.
Екінші қабатта асхана,банкет залы орналасқан.Қызметтік-
шаруашылық бөлмелерге:кеңсе менеджері,офис менеджері,шаруашылық
қойма,қызметкерлерге арналған әжетханалар,қызметкерлерге арналған
демалыс орыны орналасқан. Бұл бөлмелерге қасбетің артқы жағында
орналасқан және ауласы арқылы кіру есігі бар.
Ғимаратта екі кірме бар.Ғимаратқа кіру баспалдақ торы арқылы
жүзеге асырылады немесе аула аймағында орналасқан апаттық шығу
арқылы.
Қабаттар арасында тік байланыс жасау үшін үш баспалдақ торлары
және үш жеделсаты қолданылады.Баспалдақ торының өлшемдері осьтерде
6х3м.
Тұрғын қабаттарды эвакуациялау бір-біріне едәуір арақашықтықта
орналасқан баспалдақ торы арқылы қарастырылған және де төтенше
жағдайларға байланысты шатырға шығатын баспалдақ торы
жобаланған.Бірінші қабаттан сыртқа шығу апаттық шығу арқылы немесе
холл арқылы жүзеге асады.
1.4. Конструктивтік шешімдер
Орталық төтенше жағдайға арналған баспалдақ қызметкерлердің
бөлімшелерін қосады.Одан басқа ғимараттың екі жанынан төтенше
жағдайларға арналған баспалдақтар қарастырылған. Жертөлеге кіру
және жерасты автотұраққа кіру көше арқылы.
Шатыр-тегіс.Жабынға барлық үш баспалдақ торы арқылы шығуға
болады.Шатырдың бойында парапеттер қарастырылған.
Жоба назарға өрт қауіпсіздігі нормалары мен талаптарға,
функционалдық аймақтандыруға, жайлылық пен қолайлылық талаптарын
қанағаттандыра отырып жүзеге асырылды.
Конструктивтік шешімдер:
– негіздер – құйылмалы таяз негіз:ұстын астында ростверкті және
қабырға астындағы негіз белдеулі болады;
– Сыртқы қабырға -0.100 белгісінен төмен –монолитті темірбетон,бетон
класы В22,5 МЕСТ 25192 бойынша қалыңдығы 400мм.;
– Ұстын –монолитті темірбетон, МЕСТ 25192 бойынша бетон класы В22,5;
– Сыртқы қабырға – МЕСТ 21520-89 бойынша бетон маркасы Д 500 ұялы
бетон блоктары,қойыртпа маркасы 100;
– -0.100 белгісінен жоғары сыртқы қабырғаларды толтыру– маркасы Д
500 ұяшықты бетон блоктары МЕСТ 21520-89 бойынша қалыңдығы
400мм,қойыртпа маркасы 100;
– Қоршаулар – маркасы Д 500 ұяшықты бетон блоктары МЕСТ 21520-89
бойынша қалыңдығы,қойыртпа маркасы М100;
– Ылғалды бөлмелердегі қоршаулар – пластикалық-керамикалық кірпіш
МЕСТ 530-95 бойынша маркасы қойыртпа маркасы М100;
– Жабын –бетон маркасы В 22,5 монолитті темірбетон МЕСТ 25192
бойынша қалыңдығы 200мм;
– Терезелер – бұралмалы ашылатын пластикалық;
– Сыртқы және ішкі есіктер – қылқан ағаштарынан жасалған панельді.
Сыртқы бетті әрлеу:
Цоколь және шығыңқы бөліктерді жылуоқшаулағыш,жоғары беріктікті
РУФ БАТТС минералды мақталарымен жасау; Сыртқы қабырғаларды
торлармен әсемдеп жасау.
Еден конструкциялары бөлменің пайдалану мақсатына қарай
өзгереді.
Ішкі бетті әрлеу:
Ішкі қабырғаның беттерін және бөлме аралық қабырғаларды сылап
және су эмульсиялы бояумен бояу қажет.Ылғалдылығы жоғары
бөлмелердің едендері мен қабырғаларын керамикалық плиталармен жабу.
Кеңсе бөлмелерінің еденін линолеум төсеу.Ылғал бөлмелердің төбесін
Тиги-Кнауф технологиясы бойынша су өткізбейтін гипсокартоннан
аспалы төбе,кеңсе бөлмелерде-Армстронгаспалы төбе жасау.
Жабын түрі-тегіс.
Шатырдағы суды алып тастау ішкі дренаж арқылы ұйымдастырылады,6
Ø300мм болатын су қабылдайтын мұржа жобаланған,парапетов панельдер
биіктігі 1000 мм етіп қабылданады.
Су қабылдағыш мұржалардың жан-жағын екі қабатты оралымды
материалды су өткізбейтін негізгі кілем күшейтеді.
Парапет үстіндегі металл парақ иілген болуы керек және
қабырғаның кем дегнде 50мм биіктігінжауып тұруы қажет және парапет
қабырғасынан кем дегенде 80мм-дегі суларды алып кетуі қажет.
Шатырдағы ауа арналары мен желдету біліктері керамикалық бүтін
бірегей кірпіштерден жобаланған.Оларға атмосфералық жауын-шашынның
түсуін болдырмау үшін мырышталған болаттан шыңы жобаланған.
Есік-терезелер.
Сыртқы және ішкі есіктер бүтін (шынысыз) және тығыздағыш
жапсырмамен жабдықталған немесе құрылыс көбігімен толтырылады.
Терезелер екі шынылы етіп жобаланған(шынықаптама).Бар болғаны 2
түрлі терезе.
Терезе блогының сыртқы жағынан цементті қойыртпа М100-ге
жабындық балдақ мырышталған болаттан мөлшері 20х3 мм,ал қадамы 600
мм болатын құйма жасау қажет,оны дюбельдерге полиамидтермен бекіту
қажет.Мырышталған болаттың құймаларының қалыңдығы 0,8 мм және
балдаққа өте жақын орналасуы қажет.Құйманың шығу шегі сыртқы
қабырғадан 50 мм аспауы қажет.Терезе тіреуіші терезе мен қабырға
арасындағы тесікке орнатылады.Қалған тесікті құрылыс пенасымен
бітеу қажет.
Есіктер шынысыз,бәр және екі жақты ашылатын.Екі жақты ашылатын
есіктер шынысы бар.Барлығы 7 түрлі есік.
Қабырғаларға іргелес есіктер оралмалы материалдармен судан және
арнайы антисептиктермен қорғалуы қажет.Есік блоктары мен қабырға
арасындағы тесіктердің барлығы жылу оқшаулағыш материалдармен
жабылуы тиіс, тесіктің ¾ тереңдігінде құрғақ паклямен,ал қалған ¼
тереңдігі бөлме жағынан ылғалданған гипсті қойыртпаға салынған
жгутпен бітелуі қажет.Есіктерді қабырғаға болат болттармен бекіту
қажет.Есік блогының әр жағынан кем дегенде биіктігі бойынша 3 тығын
болуы қажет.
1.5 Қоршау конструкцияларының жылу-техникалық есебі.
Қыстың күні жылуды жоғалтуды азайту үшін және жылуды келтіру
үшін ғимараттың қабырға аралық жабындарында және жапқыштарда жылу
техникалық есеп жүргізіледі.
Қоршау конструкцияларында жылу келуіне келтірілген кедергісі
кем болмауы қажет және мыналарға байланысты:
Санитарлық-гигиеналық жағдайға
Энергия үнемдеу жағдайына
1.5.1. Санитарлы-тазалық жайлылық жағдай
Қоршау конструкцияларының жылуөткізгіштік кедергісінің
санитарлық-гигиеналық жайлылығы келесідей формуламен анықталады:
м2 °СВт,
мұндағы:
коэффициенті,конструкцияның қоршауының сыртқы бетінің
сыртқы ауаға байланысты қабылданады,кесте 3.2 [2] бойынша; n=1.
ішкі ауаның есептік температурасы, МЕСТ 12.1.005-88
байланысты қабылдаймыз °С және 2.2 [2] кесте бойынша 18°С
сыртқы ауаның қыс мезгіліндегі есептік температурасы, °С
ең суық бес күнге тең 0,92. 1 кесте бойынша СНиП 23-01-99 -
31°С.
-конструкцияның қоршауының ішкі бетінің температурасы мен
ішкі температураның нормативтік түсуі 2 [2] кесте бойынша
4.0 °С (жабын үшін) немесе 4.5 сыртқы қабырға үшін
коэффиценті қоршауыш конструкциясының ішкі жағының жылу
бөлуі.3,3 кестесі бойынша 8.7 Втм2 °С.
1.5.2 Энергия үнемдеу жағдайы
Жылыту кезеңінде градус-тәулікті (ЖКГТ) келесідей формуламен
анықтайды:
ЖКГТ = (°С·тәул
ішкі ауаның есептік температурасы. 2.2 [2] кесте бойынша
орташа тәуліктік ауа температурасы 8°С тең болғанда немесе = -5.4
болғанда.
мезгілдің орта тәуліктік температурасы 8°С болғанда
немесе тәул. болғанда
1.5.2. Актау қаласына шатырдың жылу-техникалық есебі.
1б кесте бойынша 4,75 м2 °СВт.
Сонда, энергияны үнемдеу мақсатында 4,75м2·°СВт
қабылдаймыз. Тиісті қалыңдығы мен өткізгіштігі бар ішкі және сыртқы
жабындарды жылу өткізгіштігі:
Кесте 4.
№ рс Қабат атауы Қабат қалыңдығы,, Втм°·С
м
1 Монолитті ТБ плита 0.20м 2.04
2 Бу оқшаулағыш 0.01м 0.2
3 Керамзитті қиыршық 0.0÷0.3м 0.23
4 Жылытқыш РУФ БАТТС 0.048
5 Цементті-құмды стяжка 0.06м 0.93
6 3 қабатты орама кілем 0.15м 0.018
7 Қиыршықты қорғаныш қабат 0.01м 0.23

Жылу оқшаулағыш қабаттың қалыңдығы СП-23-101-2004 байланысты
анықталады.

Мұндағы, r = 0.95 – жылуөткізгіштік коэффиценті (ф-ла 11)
8.7 Втм2·°С
қыс мезгілінде жылудың сыртқы қабырғалар мен жабындарға
берілу коэффиценті 23 Вт м2·°С
(4.750.95 – 0.22.04-0.010.2-0,150.23-0.060. 93-0.150.18-
0.010.23-18,7-123)·0.048 = 0.184м
Жылу оқшаулағыштың қажетті қалыңдығын 200мм етіп қабылдаймыз.
1.5.3. Ақтау қаласына сыртқы қабырғалардың жылу-
техникалықесебі
Конструкцияларды қоршағыш қабырғалардың қажетті жылу
оқшаулағыштығы және санитарлық-тазалық және қолайлылығына
байланысты 1б кестеден анықтаймыз:
3,18 м2 °СВт.

Кесте 5.1
№ рс Қабат атауы Қабат қалыңдығы, , Втм·°С
м
1 Әрлеу қабаты 0.004м 0.93
2 Минералды мақталы 0.076
жылытқыш РУФ БАТТС
3 Пенобетоннды блоктар 0.4м 0,47
4 Сылақ қабаты 0.02м 0.87
5 Су бояуы 0.01м 0.93

Қабырғаға бетінде оқшаулау қабатының қалыңдығы жылу-жүргізу
кірмелерді әсерін алып тастау арқылы анықталады.Жылу оқшаулаудың
қалыңдығы мына формуламен анықталады

мұнда r = 0.95 – жылуөткізгіштік коэффиценті (ф-ла 11)
8.7 Втм2·°С
Қыс мезгілінде сыртқы қабырға арқылы өткен сыртқы ауаға
тең коэффицент 12 Вт м2·°С

Жылу оқшаулағыштың қажетті қалыңдығын 150мм етіп қабылдаймыз.
Негізгі технико-экономикалық көрсеткіштер
Қабат саны:
- жер бетінде – 4
- жер астында – 1
Оның:
- қоғамдық – 4
- техникалық – 1
Салынатын ауданы – 1413м²
Ғимараттың жалпы ауданы– 12717м²
Ғимараттың құрылыс ауданы – 41966,1м³
Жалпы ережелер.
Кесте. Құрылыс технологиясы мен ұйымдастыру бойынша сызбалар тізімі.

Парақ Атауы Ескертпе
7 Ғимараттың жер беті
бөлігін тұрғызудың
құрылыс бас жоспары.
8 Қима 1-1,қима
2-2,кранның жүк
көтергіштігі
графигі,стропалау
сұлбасы.
9 Орта алаңдық құрылыс
бас жоспары,шартты
белгілер
10 Ерітпелі орам
материалдардан жұмсақ
жабынға технологиялық
карта
11 Жұмыс өндірісінің
күнтізбелік жоспары
12 Технологиялық карта

Дипломдық жобаның бұл бөлімінде жұмыс жүргізу технологиясы мен
құрылысты ұйымдастыруға байланысты сұрақтар қарастырылады.
Жұмысты жүргізу технологиясы нысанды тұрғызудың нақты бейнесін
көрсетеді.
Негізгі құрылыс-монтаж жұмыстарының өндіру технологиясы
Ақтау қаласындағы әкімшілік ғимаратты тұрғызу технологиясы
келесідей негізгі процесстерді қамтиды:
1. Жер жұмыстары.
2. 0.000 деңгейінен төмен құрылымдарды тұрғызу:
- Іргетас құрылымы
- Монолитті жер төле құрылымы
- Жертөле қабырғаларының құрылымы
3. 0.000 деңгейінен жоғары құрылымдарды тұрғызу:
- Монолитті жабындардың құрылымы
- Қоршағыш қабырғалардың құрылымы (ұяшықты бетон)
- Бөлме аралық қабырғалардың құрылымы
4. Есік және терезе тесіктерін толтыру
5. Жабын құрылымы.
6. Әрлеу жұмыстары.
7. Арнайы жұмыстар.
Ғимараттың жер асты бөлігін монтаждамас бұрын іргетасты орнату
жұмыстары мен қазылған құмды қайта нығыздап көму жұмыстары
жүргізілу керек.
- Құрылымды монтаждау жұмыстарынан бұрын олардың нақты орналасуын
көрсететін инженерлік-геодезиялық жұмыстар жүргізіледі. Оларға:
- Іргетастың бетін нивелирлеу және монтаждау жиегін анықтау.
Ғимараттың жер асты бөлігін монтаждау шынжыр тбанды кран РДК-25
пен жүргізіледі.
Құрылымдарды монтаждаудың технологиялық тізбегі:
- Таяз орналасқан іргетастар құрылымы;
- Монолитті жабындарды орнату;
- Қабырға қоршауының құрылымы;
Монтаждау кезінде барлық құрылымдардың тұрақтылығын қамтамасыз
ету үшін монтаждаудың технологиялық тізімін сақтау керек.Ғимараттың
жер асты бөлігін монтаждап болған соң келесі ұмыстарды орындауға
кіріседі:тік су оқшаулағыш және т.б.
Ғимарат параметрлерін геометриялық қадағалау,орнатылатын
құрылымдардың орналасуы геодезиялық құрылғылармен теодолит және
нивелирмен тексерілді.

Кесте1
Ауытқулар Рұқсат етілген ауытқулар мәні,мм
іргетастақабырғабағаналар
р лар
Ауытқулар:
Өлшемдермен (қалыңдық) жобадағы 30 20 20
құрылым
Тірегіш беттер белгісімен -25 -15 -15
Бөлімдер ені бойынша - -20 -
Тесіктер енімен - +20 -
Терезе тесіктерінің тік - 20 -
осьтерімен жылжуымен
Құрылым остерінің жылжуына 20 15 10
байланысты
Тік орналасудың беттері мен
бұрыштарының ауытқуы :
Бір қабатқа - 20 15

Қабырғаның 10 м ұзындығы бойында30 20 -
бір қатар қалаудың ауытқуы
Ұзындығы 2 м рейканы орнату - 15 15
кезінде анықталған тік қалау
бетіндегі кедір-бұдырлар

Ғимаратты тұрғызудың барлық бөлімінде құрылыстың технологиялық
ережесін сақтау міндетті түрде.Құрылыс алаңына алып келінетін
барлық материалдар мен құрылымдардың өлшемдері мен құрамын
бағалау.Геометриалық өлшемде ауытқулар болмауы керек,плита биіктігі
мен қалыңдығы 5мм көп болмауы,бетон бұрыштарының сынығы 5мм және 1м-
ге 50 мм-ден көп болмауы,жарықшалар ұзындығы 0,2мм-ден көп болмауы
керек және т.б.
2. Ғимараттың жер беті құрылымдарын монтаждау
Монтаждау шынжыр табанды кран РДК-25 Lстр=27.5м мен
жүргізіледі.
Жинау кезінде құрылымдар беріктігі оларды уақытша бекіту арқылы
беріледі.
Әр жоғары орналасқанқабаттардың құрылымдарын монтаждау барлық
төменгі қабатта орналасқан құрылымдарды орнатып болғаннан
кейін,оларды бекітіп уақытша бекітпелерді алып тастап,таттанудан
қорғағыштан кейін жүргізіледі.Барлық орнатылған құрылымдардың дұрыс
орналасуын тексереді және олар мүмкін болатын ауытқулардан аспауы
керек.
Монтаждау жұмыстарымен қатарарнайы және әрлеу жұмыстарына
дайындық жүргізіледі.
3. Монтаждау механизмдерінің саны мен түрлерін таңдау
Ілмектің көтерілу биіктігін анықтаймыз.
Нк=h0+h3+hk+hc=16,64+2,3+0,5+3,5=22 ,94м
Жебенің қажетті иілу бұрышын анықтаймыз

Есептейміз
Краннның қажетті жүк көтергіштігін анықтаймыз Qтр = Q*1,05;
Мұндағы Q –арматуралар массасы,коэффицент стропалар мен
траверстердің салмақтарын ескереді = 1,05.
Qтр = 2*1,05 = 2,1. Жүк көтеру мен ілмектің ұзындықтарының
диаграммасымен жебе ұзындығы 27,5м және шынжыртабанмен 5м кран РДК
25П қабылдаймыз. Тексеруді графикалық әдіспен жүргіземіз.
4. Күнтізбелік жоспарды жобалау
Күнтізбелік жоспар –құрылыс жұмыстарының орындалу тәртібі мен
орындалу уақытын көрсететін құрылыстың жоспарлы-техникалық
көрінісі.Жобалағанда құрылысты жүргізетін фирмаларға,жұмысты өндіру
технологиясына және өмір қауіпсіздігін ескереді. Күнтізбелік
жоспарды жобалауға:жұмыс көлемінің ведомості,көлік уақыты мен еңбек
шығыны,қабылданған жұмысты өндіру технологиясы және жұмысты бітіру
уақытын ала отырып жасалынады.
1.Жұмыс көлемінің ведомосьтін жасау. Барлық қажетті мәліметтер
еңбек шығынының ведомостіне байланысты қабылданады.Негізгі есептеу
параметрі-жұмыс жүргізу ұзақтығы.Бұл параметрді анықтағанда барлық
жұмысты 4 топқа бөлуге болады:
1. Барлығы механикаландырылған жұмыстар.
2. Жұмыс жасағанда механикалық және қол күші де қажет етілетін,бірақ
көбіне механизмдер пайдаланылады(темірбетон құрылымдарды
монтаждау).
3. Қолмен жасалатын жұмыстар(әрлеу жұмыстары).
4. Арнайы жұмыстар (санитарлық-техническалық).
Жұмысшылардың тең емес жұмыс атқаруы күнтізбелік жоспардыда
адам күшін пайдалануға баға беріледі:

мұндағы Nmax –ауысымдағы максималды жұмысшылар саны-
диаграмманың ең биік нүктесі,адам;
Nср –ауысымдағы адамдардың орташа саны, адам.;
Qp –ауысымдағы құрылыс-монтаждық жұмыс еңбегі(диаграмма
ауданы);
Т –құрылыстағы жұмыстың ұзақтығы,күн.
5. Жобалау обьектісі бас жоспарының негізгі принциптері
СНиП РК 1.03.-05-2001. Охрана труда и техника безопасности в
строительстве байланысты құрылымдар мен материалдар ашық қоймалары
монтаждау кранының жұмыс алаңында орналасады. Құрылыс алаңындағы
қоймада екі апталық болат және темірбетон құрылымдарын сақтауға
болады.Оңай тұтанатын,улы және қауіпті материалдарды желді емес
бетіне орналастыру керек.Жабық қоймаларды бөлек топтастырып құрылыс
алаңына жақын орнату керек.Тұрғын бөлмелер жұмысшылардың
күнтізбелік жоспар бойынша жұмыс істеу мерзіміне байланысты
қажеттігі анықталады.
Санитарлық-тұрғын және әкімшілік ғимараттар шаң және газ
бөлетін алаңдардан 50 м қашықта және желді бетінен орналасады.
Инженерлік жүйелер шеңбер сұлбасы бойынша жобаланады.Электр
жүйелері прожектор мачталарында жобаланады.Жолдардың немесе жүк
көтергіш құрылғылардың қиылысында жер асты кабелімен
жүргізіледі.Трансформаторлар есептеу бойынша қабылданады олар және
уақытша ғимараттарда орналастырылады.Күшті құрылғыларды
жарықтандыру жүйесі бөлек сымдар мен кабельдермен жүзеге асырылады.
Сумен қамтамасыз ету жүйелері қату тереңдігінен терең
орналасады немесе жылу оқшаулағыш материалдармен қапталады.Су
жүйесі мен қабырға аралығы 5м кем емес және 50м көп емес.Өрт
сөндіргіш көліктерді су жүйесіне қосу үшін арнайы өрт гидранттары
орнатылады,олардың арасы 100м аспауы керек және жолдан 2,5м
орналасуы керек. Өрт гидранттары өрт шыққан аймақты екі жақтан
өшіруге болатындай етіп орнатылады.
6. Уақытша мүлік ғимараты
Жобалағанда анықтау керек:
- Жұмысшылар саны, ИТЖ, КҚҚ:
максималды жұмысшылар саны адам ауысым(85%) Nmax= адам,
ИТЖ = адам ауысым,(13%),
қызметкерлер = адам (5%), КҚҚ және күзетші = адам (2%)..
- уақытша ғимараттар саны;
- олардың орналасуы;
- инженерлік жүйеге қосу орындары.
Барлық құралдық ғимараттар контейнерлі түрде құрылған.
Құралдық ғимараттардың қажеттілігі 4.3 кестеде көрсетілген.
Кесте 4.3. Құралдық ғимараттардың қажеттілігі
Атауы Аудан Ауданы Жоспардағы Ескерт
нормасы м2 өлшемі мен саныу
1. Прорабская 24м2 5 18 6*3 -1 дана
адамға.
2. Гардероб 0,9м2 1 36 6*3 - 2 дана
адамға
3. Жуынатын орын 0,05м2 1 18 3*6 - 1 дана
адамға
4. Сан. торап 0,07м2 1 4.5 1.5*1.5 – 2
адамға дана
5. Жуынатын бөлме 0,3м2 1 36 3*6 - 2 дана
адамға
6.Тамақтану және 0,7м2 1 18 3*6 - 1 дана
жылыну бөлмесі адамға
7. Кептіру орны 0,2м2 1 18 6*3 - 1 дана
адамға

7. Сумен қамтамасыз ету
Ғимаратта су жүйесін ең сенімді шеңбер сұлбасы бойынша
орнатамыз.Жобалау келесі бөлімдерден тұрады:
- Су қажеттілігін есептеу;
- Су жүйелерін таңдау;
- Жүйені алаңда орнату;
- Су құбырының диаметрін есептеу.
Су қажеттілігін есептеу
Судың барлық шығынын келесі формуламен есептейміз:

Судың қызметтік жағдайда шығынын Qпр келесі формуламен анықтаймыз:
=3,6лс
мұндағы Vсм –жұмыстың аусысмдық көлемі
1,2 – қарастырылмаған шығындар коффиценті;
qср – судың ауысымдағы орташа қызметтік шығыны,
k1 – ауысымдағы суды қолданудың бір қалыпсыздығы, k1=1,6;
Шаруашылық қажеттілікке су шығынын келесі формуламен анықтаймыз:

Мұндағы Nmax – ауысымдағы ең көп жұмысшы саны,Nmax = адам;
q1 – ауысымда 1 адамның пайдалану нормасы, q1=20л тек
алаңға,кәрізсіз;
q2 – бір душ қабылдауға су нормасы, q2=30л;
k3 =0,4;
k2 – суды пайдаланудың бірқалыпсыздық коэффиценті k2 =2,7;
Qшар=753600*(20*2.78+30*0,4)=0,39 л
Өрт сөндіруге судың шығынын үш сағаттық өрт сөндіру ұзақтығына
байланысты қабылдайды.Судың минималды шығынын екі өрт сөндіргіш
көліктің бір мезетте су бүрккіштердің әр өрт гидранттарынан 5лс әр
бүрккіште атқылауына байланысты анықталады. Құрылыс алаңы 10га-ға
10лс қабылданады.
Q=3,6+0,39+10=13,99л
Уақытша су жүйесінің құбырлары келесі формуламен анықталады:
D=√(4*13,99*10003.14*1.5)=109мм. Уақытша су жүйесінің құбырларын
диаметрі 110 мм болат құбырларды қабылдаймыз.
8. Электр жүйесін жобалау
В соответствии с рекомендацией необходимо произвести условный
пересчет паспортной мощности сварочных машин и трансформаторов из
кВ*А, в установленную мощность в кВт по формуле:
P=1.05*(221,54+5,8974+6,503)=245,64
Электр энергиясының көзі – трансформаторлы подстанция СКТП – 750
қуаты 750 кВ*А.
Уақытша электр қажеттілігін есептеу
Атауы Өлш.біСанШекті Сұраныс Қуат Қажеттілік
рл. ы беріктік коэфф.КС коэфф.,түріне
кВт б-ты
орн.қуат.,
кВт
Күштік электрэнергиясы
221,54

Автобетононасос дана 2 7,5 0,5 0,65 11,54
Кран РДК 25 дана 1 30 0,4 0,3 50
Пісіру дана 2 120 0,35 0,4 210
трансформаторлар
Руст = 300·0,4=120
Ішкі жарықтандыру 5,8974
Әкімшілік же шар-қм2 3550,015 0,8 1 4,26
бөлмелер
Душтар же м2 2,20,003 0,8 1 0,0054
әжетханалар 5
Жабық қоймалар м2 36 0,015 0,8 1 0,432
Навес м2 5000,003 0,8 1 1,2
Сыртқы жарықтандыру 6,503
Құрылыс алаңы 100 м22460,015 1 1
5,518
Ашық қоймалар 100 м219,0,05 1 1 0,985
7

8. Құрылыс алаңын жарықтандыру
Құрылыс алаңында жұмысшы,апаттық және күзетшілік жарықтандыру
жобаланады.
Жарықтандыру жүйесін лектрмен қамтамасыз ету үшін шеңбер
сұлбасы қолданылады,ал күштік механизмдерді жабдықтау үшін– тұйық.
Жарықтандыру құрылғылары ретінде мачталарда топтасырылып
орнатуға болатын 5,10,20,50 кВт болатын лампалар және 1.5 кВт
болатын прожекторлар қоладанылады.
Прожекторлар саны келесі формуламен анықталады:
N=0.2*15894*21000=6
мұндағы р –ПЗС-35 р=0,2 Вт(кв.м*лк) прожекторларымен
жарықтандырғандағы қуат;
Е – жарықтану, Е = 2 лк;
S – жарықтанған аудан S = 15894кв.м;
Рл – прожектор лампасының қуаты , Вт (ПЗС-45 – Рл = 1000 және 1500
Вт).
10. Негізгі еңбекті қорғау шаралары
1. Құрылыс аудандары,жұмыс орындарында топтық немесе жеке қорғаныс
құралдары болуы керек,алғашқы өрт сөндіру құралдары,байланыс
құралдары,дабылдар және еңбекті қорғайтын басқа да техникалық
құралдармен жабдықталуы керек.
2. Жұмысшылардың уақытша немесе ұзақ мерзімді болатын жерлер
(санитарлық-шаруашылық бөлмелер,демалыс орындары және адам өтетін
орындар) орнатылғанда қауіпті аймақтардан алшақ болуы қажет.
3. Өткелдер,жұмыс аумақтарында өткелдер,жұмыс орнына өтетін жолдар
таза болуы керек,қоқыстардан және қардан тазалануы керек,сақталатын
құрылыс материалдары мен құрылымдарымен жабылмауы тиіс.
4. Құрылыс алаңына бөгде адамдарды,және де мас жұмысшыларды немесе
сол алаңда жұмысы жоқ адамдарды жіберуге тиым салынады.
Құрылыс алаңында болғанда немесе жұмыс орнында,шаруашылық
алаңшасында,жұмысшылар және де басқа ұйымдардың қызметкерлері
еңбекті қорғауға жататын ішкі еңбек ережесін сақтауы керек.
5. Алаңшалар,жұмыс орындары,жұмыс алаңдары байланыс құрылғыларымен
қамтамасыз етілуі керек.
6. Қорғаныс қоршауларының құрылымы келесі талаптарға сай болуы
тиіс:
- құрылыс аудандарының қоршауларының биіктігі 1,6 м кем болмауы
керек,ал жұмыс алаңынікі-1,2 м-ден кем болмауы тиіс;
- Адамдар көп өтетін орындардың биіктігі 2м кем болмауы тиіс және
қорғағыш маңдайшалы болуы тиіс;
- Маңдайша қар салмағын және шағын заттардың құлаған салмақтарын
іөтеруі тиіс;
- қоршауларда жұмыс уақытысында қаралатын және жұмыстан кейін
құлыптанып кететін есіктерден басқа тесіктер болмауы керек.
7. Адамдар өтетін қауіпті құрылыс аймақта қоғау қоршаулары болуы
тиіс.Тұрғызылып жатқан құрылыс ғимаратына кіре берісі ені 2м
болатын маңдайшамен қорғалуы керек.Маңдайша мен кіре берістен
жоғары орналасқан қабырға арасындағы бұрыш 70 — 75°болуы тиіс.
8. Жабық бөлмелерде жұмысты өндіргенде,биікте,жер астында,адамдарды
өрт болғанда немесе апат болғанда эвакуациялау қарастырылуы керек.
9. Құрылыс алаңына кіре берісіне ішкі құрылыс жолдарды және
материалдар мен құрылымдарды сақтайтын қоймаларға бару жолдары мен
көліктердің бқрылу жолдары,өрт сөндіру құралдары және т.б.
көрсетілген сұлба ілінуі қажет.
10. Құрылыс алаңындағы ішкі автокөліктік жолдарында Қазақстан
Республикасының жолда жүру ережесіне сай көліктердің жолда жүру
қатарына байланысты арнайы жол көрсеткіштері болуы керек.
11. Ашық ауада жұмыс істейтін жұмысшыларға атмосфералық жауын-
шашыннан қорғайтын ілмектер немесе қорғаныштар болуы керек.
12. Құдықтар және басқа да қазбалар қақпақтармен жабылуы тиіс
немесе қоршалуы керек. Қараңғы кезде көрсетілген қоршаулар 42В
аспайтын жарықпен жарықтандырылуы тиіс.
13. 1,3 м биіктіктен өтетін өткелдер мен жұмыс орындары орналасса
2м құлаудан алшақ орналасуы керек,қорғау қоршауларымен қоршалуы
керек,ал 2м көп болса дабылды жарықтармен белгіленуі керек.
14. Жұмыс орнына өткелдер келесі талаптарға жауап беруі тиіс:
- бірлік өткелдердің ені 0,6 м-ден аз болмауы керек,ал осындай
өткелдердің биіктігі-1,8 м-ден кем болмауы керек;
- Жұмысшылардың көтерілуі мен түсуін қамтамасыз ететін 5 м
биіктікте орналасқан баспалдақтарда арнайы жұмысшылардың фалдарын
бекітетін құрылғылары болуы керек.

3. Конструкциялық-есептеу бөлімі
Бұл түсіндірме жазуда статикалық есептеулер
шешімдері,элементтерді жобалау мен әкімшілік ғимараттың темірбетон
көтергіш монолитті құрылымдардың түйіндері келтірілген.
Ғимаратты құрастыру мен тұрғызуға арналған конструкциялық
материалдар сипаттамалары:
Бетон БСГ В30 П3 F50 W4 (М350) –көтергіш темірбетон
құрылымдарын тұрғызғанда.
Бетон БСГ В25 П4 F50 W4 (М350) – көтергіш темірбетон
құрылымдарын тұрғызуда,жабын плиталары мен қосалқы арқалықтарда.
Болат арматура А-400, А-240 (A-III, А-I), ГОСТ 10884-94 –
темірбетон құрылымдарын арматуралау.

3.1 Көтергіш жүйенің жалпы сипаттамасы

Ғимараттың көтергіш құрылымы ретінде кедір-бүдір ұстын торы
3...6 м монолитті темірбетон қаңқасы қабылданған. Қабат биіктігі
3,6 м. Қаңқаның қатаңдығы көлденең және бойлық рамалармен,қатаңдық
диафрагмаларымен,қалыңдығы 400 мм ауыр бетон В25-тен баспалдақ
торының қабырғаларымен қамтамасыз етіледі.
Ұстындар 400х400мм, 400х600мм қималарында ауыр бетон В25
жобаланған. Жабын дискі-қалыңдығы 200 мм болатын, бетон В25 және
екі жақты-үстіңгі және астыңғы жақта арматураланған тегіс
темірбетон плита.
Қатаңдық диафрагмасы қалыңдығы 200 мм етіп қабылданған.Іргетас
ленталы-қиылыспалы,Фундамент перекрестно-ленточный,ұстын астында
таязда орналасқан және ленталы жертөленің монолитті қабырғасының
астында орналасқан.
Темірбетон қаңқасының есептік сұлбасы ретінде қатаңдық түйінді
кеңістіктік рама қабылданған(X, Y, Z, Ux, Uy, Uz).Бұл жағдайда
қаңқа бөлімдерінің бірге жұмыс істеуі ескерілген.
3.2. Жүктемелерді есептеу

Қолданыстағы жүктерді төрт жүктеме түріне бөлеміз:
а) тұрақты жүктеме әсері үшін;
б)Қардың шатырға әсер еткендегі толық жүк салмағы(уақытша)-әсер
ету ұзақтығын есептеу коэфиценті 0,5 тең.
с) төбеге пайдалы әсерді есептеу үшін, жүктеменің ұзақтығының
коэффиценті 0,7 болып табылады;
г) Жел күшінің ғимаратқа әсер ету бағыты.
Ғимараттың биіктігі 40 м дейін болса оны желдің ауытқуынсыз
есептеуге болады.
Қардың салмағы қар ауданына байланысты есептелінеді.Ақтау
қаласы карта бойынша I қар ауданына жатады.
СНиП РК 2.01.-07-85* байланысты қардың 1м2 ауданға түсетін
салмағы есептелінеді.Шатырға түсетін қар салмағы μ коэффиценті 1,0
деп қабылданды.
Шатырға түсетін қардың есептік күші екінші нұсқа бойынша
мынаған тең:
кНм2
Мұндағы, кПа – I қар ауданына байланысты 1м2 жер бетіндегі
қар жабынының салмағы.Қардың әсер ету ұзақтығын қысқа және ұзақ
мерзімге байланысты жартысын аламыз.
кНм2
Кесте 1.1 – жабынға түсетін жүк-салмақтар
Жүктеме түрі және шешімі Норматив-тік СенімділікЕсепті
жүктемелеркНмкоэффи-циек
2 нті γf жүктем
елер
кНм2
1. Тұрақты:
1 Битум мастикасында қиыршық 16·0,01=0,16 1,1 0,176
қорғаныш қабаты -10мм, кНм3
2 3 қабат ерітпелі битум орамы- 3·0,012 1,2 0,043
полимерлі материал"Техноэласт-ЭКП"=0,036
- кНм2
3 Цементті-құмды төсеніш мм, 18·0,04=0,72 1,1 0,792
кНм3
4 Жылу оқшаулағыш - РУФ БАТТС 3·0,2=0,6 1,2 0,72
-200мм,кНм3
5 Цементті-құмды төсеніш мм, 18·0,04=0,72 1,1 0,792
кНм3
6 Сетка 10010055 3,168 1,1 3,45
-5мм, кНм3
7 Керамзитті қиыршық тасты еңіс 12·0,30=3,6 1,1 3,96
300мм, кНм3
8 Буды өткізбеу кНм2 0,012 1,2 0,014
9 Монолитті ТБ плита мм, 25·0,20=5,0 1,1 5,5
кНм3
Барлығы 13,116 14,457
2. Уақытша:
1 Қар 1,68 10,7 2,4
Соның ішінде:
- Ұзақ мерзімді 1,2
- Қысқа мерзімді 1,2
Барлығы 14,79 16,86

Кесте 1.2- Уақытша жүк-салмақтар
Жүктеме түрі және шешімі Норматив-тік СенімділікЕсепті
жүктемелеркНм2коэффи-циек
нті γf жүктем
елер
кНм2
2. Уақытша
1 Қажетті (қызметкерлердің жұмыс 2,0 2,6
орны)
Соның ішінде:
- ұзақ мерзімді 1,3 1,3 1,69
- қысқа мерзімді 0,7 1,3 0,91
2 Дәліздер мен баспалдақтар 3,0 1.1 3,3
3 Техникалық қабат 2,0 1.1 2,2
4 Шатыр асты бөлмесі 0,70 1.3 0,91
5 Балкондар (ені b=0,8м сызықтық 4,0 1.1 4,4
жүк)

Жел күші.
Жер бетіндегі z биіктігіндегі жел күші мына формуламен
анықталады:

Мұндағы, ω0 – IV жел ауданына қатысты жел тығыздығының
нормативті мәні-Ақтау қаласы ω0=0,48кПа (0,48кНм2);
k – коэффициенті,жел тығыздығының биіктікке байланысты өзгеруі;
сe – Аэродинамикалық коэффицент: Жел жақ беті – сe=0,8; ық беті
– сe=0,6.
Биітік бойынша таралған жел моменттік эквивалент бойынша
түйіндерге күш түсіреді.Түйіндерге түскен күш мына формуламен
анықталады:

мұндағы γf- сенімділік коэффиценті, γf =1,4;
Нfl – қарастырып отырған түйіннің жоғарғы және төменгі жағында
орналасқан қабаттардың жартысы етіп қабылданатын қабат биіктігі;
В – алдыңғы желдің ені (іргелес қабырға қадамы).

Кесте 2 – Жел қысымының статикалық мәні.Ғимараттың желді жағы
Ғимараттың желді жағы
БиіктіктеЖел қысымының Жел қысымының есептік
р (м) нормативтік мәні (кНм2)мәні (кНм2)
0 0.12 0.17
5 0.12 0.17
10 0.16 0.22
15 0.18 0.26
20 0.21 0.29
Ғимараттың ық беті
Биіктігі Жел қысымының Жел қысымының есептік
(м) нормативтік мәні (кНм2)мәні (кНм2)
0 -0.09 -0.13
5 -0.09 -0.13
10 -0.12 -0.16
15 -0.14 -0.19
20 -0.15 -0.22

Жүктемелер коэффициенттерінің үйлесімі.

Коэффициент надежности по I уровню ответственности здания:
γn=1.
Берілген аудан мен үйлесімінің коэффицентін келесі формуламен
анықтаймыз:
;
Бұл формулада А ретінде ең аз жүк түсетін ауданды
қабылдаймыз,содан коэффицентінің максималды мәнін аламыз:

Екі немесе одан да көп жабынның жүк салмағын қабылдайтын
ұстын,қабырғалардың көтеретін жүктерінің салмағын ψn1
коэффицентінің үйлесімімен көбейтіп азайтқан жөн:
;
Мұндағы, n - қабаттың жалпы саны, бағанның қарастырып отырған
бөлімін есептеу кезінде пайдаланылады.
Тұрақты немесе екіден аспайтын уақытша жүк салмақтардың
үйлесімін ескергенде олардың күштері үйлесім коэффицентіне
көбейген,ұзақ мерзімдіге (1 = 0,95;қысқа мерзімдіге (2 = 0,9.

3.3. Монолитті жазық жабынды есептеу

+3,300 белгісіндегі екінші қабаттағы сандық осьте 4-8 және
әріптік осьте Ж-Л жабынға жүк салмақтар жиынтығын жасаймыз.
Жабын құрылымындағы жүк салмақ тең мөлшерде түскен ретінде
қабылданады.
Кесте 3- Жабынға жүктемелер жинау
Жүктеме түрі және шешімі Норматив-тікСенімділік Есептік
жүктемелер коэффи-циенжүктемел
кНм2 ті γf ер кНм2
1. Тұрақты:
1 Еден құрылымы: 1,425 1,2 1,71
1.1Линолеум "Таркет" - δ=2мм ρ=18 0,002·18= 1,2 0,043
кНм3 =0,036
1.2Желімдеу мастикасы "бустилат" 0,001·9= 1,2 0,011
- δ=1мм ρ=9 кНм3 =0,009
1.3Цементті-құмды төсеніш М150 – 0,04·18=0,721,1 0,792
δ=0,04м, ρ=18 кНм3 ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
