Жер асты паркингі бар 9 қабатты тұрғын үйді жобалау
Сәулеттік - құрылыстық бөлім
Құрылыс ауданының сипаттамалары
Климат
Құрылыс ауданының климаттық ерекшеліктері ҚНжЕ 2.04.01-2001 Құрылыс климатологиясы бойынша берілген. ҚНжЕ 2.04.01-2001 бойынша құрылыс ауданы ІІІ климаттық аймақта орналасқан. Айлар бойынша сыртқы ауа температурасы 1.1- кестеде келтірілген.
1.1-кесте - Жыл айлары бойынша сыртқы ауаның температурасы
I
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
Жыл
-6.5
-5.1
2.0
10.8
16.2
20.7
23.5
22.3
17.0
9.5
0.9
-4.5
8.9
Ең суық тәуліктердегі орташа ауа температурасы -28[0]С.
Ең суық бескүндіктегі орташа ауа температурасы -25[0]С.
Абсолютті минималды ауа температурасы -38[0]С.
Абсолютті максималды ауа температурасы +42[0]С.
Құрылыс аймағындағы топырақтың қату тереңдігі 100см.
Құрылыс аймағындағы қар жамылғысының орташа массасы 0,7 кгм[2].
Құрылыс аймағы мүмкін болатын сейсмикалық әсердің 9 баллдық аумағында орналасқан.
Айлық салыстсырмалы ауа ылғалдылығының орташа мәні:
ең суық айдағы ауа ылғалдылығы 75%
ең жылы айдағы ауа ылғалдылығы 45%.
Жауын-шашын мөлшері:
қараша-наурыз айлары - 213мм
сәуір-қазан айлары - 403мм.
Жыл бойынша жел қайталануының ең жиі бағыты - ОШ.
Құрылыс аймағындағы желдің әсер ету қуаты 0,38 кгм[2].
Қаңтар айы бойынша орташа жел жылдамдығының максималды мәні - 1.3 мс.
Шілде айы бойынша орташа жел жылдамдығының максималды мәні - 1мс.
Құрылыс аймағының инженерлік - геологиялық жағдайы.
Сейсмикалық ерекшеліктері бойынша құрылыс аймағындағы топырақ ІІ категорияға жатады.
Ғимарат іргетасының негізі ретінде келесі физико-механикалық қасиеттері бар шөкпейтін сазбалшық топырақ пайдаланылған:
Деформация модулі Е = 11МПа
Есептік үлестік ілінісу С = 12КПа
Топырақтың есептік тығыздығы - 1,87 тм[3]
Кеуектілік коэффициенті - 0,65
Ішкі ысылу бұрышы - 23.
Құрылыс аймағындағы топырақтың нормативті қату тереңдігі - 119см.
Жер асты сулары жер деңгейінен 7,5м тереңдікте анықталған.
Сейсмика
ҚР ҚНжЕ 2.03-04-2001 Сейсмикалық аудандардағы құрылыс бойынша Тараз қаласы, яғни құрылыс аймағы кешенді сейсмикалық аудандастыру картасында II-А-1шекарасында, мүмкін болатын сейсмикалық әсердің 9 баллдық аумағында орналасқан. ҚНжЕ 2.03-04-2001 2.1. кестенің негізінде cейсмикалық ерекшеліктері бойынша құрылыс аймағындағы топырақ ІІ категорияға жатады. Құрылыс аймағындағы топырақтың нормативті қату тереңдігі - 119см.
Инженерлік-сейсмикалық II-А-1 аудандарында құрылыс жүргізу шаралары ҚНжЕ 2.03-04-2001 ережелерінде регламенттелген.
1.2. Бас жоспардың шешімдері
Жер асты паркингі бар 9 қабатты тұрғын үй Тараз қаласында орналасқан. Құрылыс аймағы ҚНжЕ 2.03-04-2001 бойынша 9 баллдық сейсмикалық әсер аумағы болып табылады. Бас жоспардың шешімдері ҚНжЕ 2.07.01-89 Қала салу. Қалалық және ауылдық ғимараттарды жобалау және салу және ГОСТ 21.508-93 Азаматтық және тұрғын-үй объектілерінің бас жоспарларының жұмысшы құжаттарын дайындау ережелері талаптарына сәйкес орындалған. Техниканың соңғы жетістіктерне сәйкес жабдықталған паркингке және әкімшілік комплекске Гагарин даңғылынан кіру ыңғайлы. Көгалдандырылған және жаңарту жұмыстары уақытылы жүргізіледі. Қосымша көгалдандыру мен территорияны жақсартылады. Қауіпсіздік мақсатында құрылыс объектісінің территориясы металл қақпамен қоршалған, территорияға кіру металл қақпадан жүзеге асады. Ғимарат территориясы қызыл түсті тротуар плиткасымен қапталған. Әкімшілік комплекстің территориясындағы ауаның үнемі табиғи жолмен алмасуы қарастырылған. Жолдар тікелей комплекске және қосымша ғимараттарға өткізілген. Бас жоспардың техника - экономикалық көрсеткіштері 1.2-кестеде көрсетілген.
1.2-кесте - Техника - экономикалық көрсеткіштері
№
жб
Атаулары
Өлш. бірл.
Көрсеткіштері
Құрылыс алаңы бша
Құрылыс алаңынан тыс
Барлығы
1
Алаңның ауданы
га
0,4356
0,1688
0,6044
2
Құрылыс ауданы
га
0,1944
0,1944
3
Алаңның қапталу ауданы
га
0,1952
0,0588
0,254
4
Көгалдандыру ауданы
га
0,046
0,11
0,156
5
Құрылыс пайызы
%
32,16
6
Алаңның қапталу пайызы
%
42,04
7
Көгалдандыру пайызы
%
25,8
1.3 Көлемдік - жоспарлық шешімдері
Тұрғын үйдің ғимараты - 9 қабат + 1 паркинг деңгейі, 1 блоктан тұрады, жоспардағы өлшемдері блок I 18,3x50,4м.
Қабат биіктігі 2,700 м деп қабылданған. Негізінен тұрғын үй орташа табыс табатын көпшілікке арналғандықтан, тұрғын үйде 1 бөлмелі, қос 2 бөлмелі және 3 бөлмелі пәтерлер желісі бойынша жобаланған. Бұл дипломдық жобада ішкі және сыртқы есіктер МЕСТ - ке сай алынған. Бір еденді және екі еденді есіктер қолданылған. Өлшемдері: 2,1 м биіктігі және 1,6; 0,9 м ені. Өрт кезінде ғимараттан адамдарды эвакуациялау шарттарына сәйкес лезде эвакуациялауды қамтамасыз ету мақсатында есіктер көшеге қаратылған және сыртқа қарай ашылады. Сыртқы металопластикті есіктер үшін баспалдақ торларында және ішкі бөлме аралық есіктерді табалдырықсыз етіп жасайды. Есік полотноларын ашық есіктерді шешу үшін, жөндеу жұмыстары кезіне оғай ауыстыру үшін іліп жасайды. Есіктерді ашық күйінен сақтайтын немесе тарс етіп жабылуынан сақтау үшін арнайы сертпелер орнатылады. Осының нәтижесінде есік жеңіл жабылады. Есіктер тұтқа, ілмек құлыптарымен қамтылған. Шаштараз, саяхаттау бюросы дүкенге кіретін, яғни сыртқы есік екі қабатты штампталған аллюминийден жасайды. Есіктердің қораптары қабырғаға анкерленген штамты алюминийленген профильден жасалады.
1.3-кесте - Ғимарат бөлмелерінің экспликациясы
№
Бөлмелердің атаулары
Ауданы, м2
І. Паркинг бойынша:
1
Паркинг залы
803.9
2
Күзет бөлмесі
22.3
3
Бақылау бөлмесі 1
8.3
4
Дәретхана 1
3.4
5
Техникалық бөлме
14.4
6
Бақылау бөлмесі 2
11.8
ІІ. Тұрғын үй бойынша:
7
Кіре беріс фойе
37.1
8
Коридор 1
5.7
9
Қонақ бөлме 1
23.6
10
Ас бөлме 1
9.7
11
Балкон 1
2.6
12
Дәретхана 2
3.3
13
Коридор 2
14.2
14
Қонақ бөлме 2
20.3
15
Жатын бөлме 1
12.6
16
Ас бөлме 2
8.7
17
Жуынатын бөлме 1
3.7
18
Дәретхана 3
2.2
19
Коридор 3
10.8
20
Қонақ бөлме 3
27.6
21
Жатын бөлме 2
12.3
22
Ас бөлме 3
12
23
Жуынатын бөлме 2
3.3
24
Дәретхана 4
2.6
25
Балкон 2
12.5
26
Коридор 4
14.5
27
Қонақ бөлме 4
27.7
28
Жатын бөлме 3
13.7
29
Жатын бөлме 4
12.5
30
Ас бөлме 4
11.8
31
Жуынатын бөлме 3
3.3
32
Дәретхана 5
1.9
33
Балкон 3
12.6
1.3.1 Ғимарат қасбетінің композициялық шешімдері
Құрылыс алаңы Тараз қаласында орналасқан. Есептеулер нәтижесінде іргетас тақтасының негізі ретінде қиыршық құмды топырақ құрамы : Жерасты сулары табылмаған.
Табиғи негіз ретінде құмды толтырғыштары бар топырақ, яғни жоғары су сіңіргіштігі, жүк кқтергіш қабілеті бар, ал шартты есептік кедергісі , Ro=600 кПа. Топырақ тұтқырлығы жоқ, сулардың капиллярлық көтерілуі табылмаған. Топырақтың салмағы γ=22,8 кНм³, ішкі үйкеліс бұрышы φ=34 градус, топырақтың ілінісуі С=24 кПа.
Құрылыс объектілерінен бос территория максималды түрде талдар, теректермен және газонмен көгалдандырылған.
Қасбет және интерьердің әрленуі қазіргі заманғы әрлеу материалдарымен жүзеге асырылған. Пешеход өтпелері мен жолдары қызыл тротуар плиткалармен жасақталған.
Территорияны көгалдандыру голландиялық газонды шөптермен жасалған. Талдар мен тоғайларды отырғызу қарастырылған.
Көптеген мөлшерде ғимараттағы сая мен ыңғайлылық деңгейін және сәулет көркем шешімін анықтайды. Терезелер мен витраждар жарықтатылатын бөлменің ауданына сәйкес таңдалған. Терезелердің жоғарғы бөлігі төбесіне максималды жаөын алынған. Осының нәтижесінде бөлме төрі жарық болады. Витраждардың негізінде, яғни қораптармен қапсырмалары карозиялы- төзімді және декоративті материалдан - аллюминийден жасалған.
Сондай-ақ, еденге бөлмені әрлеуге қатысты көркем-эстетикалық талаптар ұсынылады. Едендер ылғалды бөлмелерде суға төзімді және су сіңбейтін болуы керек.
Еденнің қасиеті ең алдымен жабын материалымен анықталады. Қазіргі кезеңде мынандай жабындар қолданылады: тас, бетонды, асфальтты, қышты, ксилолитті, линолеумнен, релиннен жасалған, синтетикалық шайыр негізіндегі жабын, тақтайшалы, паркеттік.
Едендер жабындары салу тәсіліне қарай тұтасқа (жіксіз), даналық элементтерге және орамдарға бөлінеді
1.4 Сәулеттік - конструктивтік шешімдері
Дипломдық сызбалардың тағайындау барысында қабылданған көрсеткіштер :
- жел ауданы - III ҚНжЕ 2.01.07-85 (W = 38 кгм[2]);
- қар ауданы - II ҚНжЕ 2.01.07-85 (S = 70кгм2);
- сыртқы ауаның есептік температурасы - 25°С.
- ортаның агрессивтілік деңгейі - агрессивті емес;
- есептік сейсмика - 9 балл;
- сейсмикалық қасиеттері бойынша топырақ категориясы - II;
- үймереттің жауапкершілік деңгейі - I (қалыпты).
- топырақтың қату тереңдігі - 119см.
- жерасты сулары 7,5 м тереңдікте табылған.
Комплекстің ғимараты - 9 қабат +1 деңгейлі паркинг, I блоктан тұрады.
Жобаланатын ғимараттың конструктивтік жүйесі биіктігі бойынша монолитті қырлы жабындармен тақта біріктіріліп, жиі орналасқан ұстындардан тұратын - рамалы жүйе. Ұстындардың көлденең қимасы паркинг деңгейінде 600 х 600 мм, 1 - 5 қабаттар аррлығында 500 х 500 мм, 5 - техникалық қабаттар аралығында 400 х 400 мм, ригельдердің көлденең қимасы 350 х 400 мм; төбе жабындардың қалыңдығы 200мм.
- Автопаркинг - монолитті тб.
- Жабын тақталары - шеттері бойынша тірелген монолитті
- Қабырғалары - монолитті тб., қабырғаның биіктігі бойынша ауыспалы - 400мм ден 300мм-ге дейін.
- Шатыры - жалпақ шатырлы, ішкі сужинағышы бар;
Қасбетті әрлеуде қазіргі заманғы материалдар қолданылады.
- түсті профильді алюминий витраждар(көк түсті);
- ғимараттың жертөлесі, негізгі кіру есігі - қозғалыс датчигі бар панорамды әйнектелген, керамогранитпен қапталған, түсі қара;
Ішкі бөлмелерінің әрлеу жұмыстарында қазіргі заманғы материалдар қолданылған, мысалы: гипсокартон, ағаш, ламинат-паркет, армстронг, керамикалық тақта.
Іргетас - қалыңдығы 1200 мм, В25 классты тұтас құймалы темір-бетонды плита. Іргетас плитасы жоғарғы және төменгі бөліктерінде арматуралық сырықтармен және арматура торларымен арматураланады. Монолитті іргетас плитасының бетоны қалыңдығы 50мм В7,5 класс бетон маркасынан орындалатын бетонды төсеменің үстіне орнатылады. Баспалдақтар - монолитті темірбетоннан.
Ішкі тасалар әр түрлі конструкциялы және түрлі қалыңдықтағы гипсоталшықты беттерден (ГВЛ) жасалған.
Ғимараттың әрлеу жұмыстары халықаралық сапа жүйесіне сай қазіргі заманғы материалдарды қолдану арқылы жүзеге асырылады.Ғимараттың сыртқы қабырғалары керамогранитпен қоршалған.
Холдардың ішкі әрленуі - водоэмульсионды бояу (ашық сары), кеңсе бөлмелерінде - водоэмульсионды бояу(ашық күлгін).
Кіре-беріс бөлмелер мен жертөле едендері - керамикалық плитка.
Аудитория едендері - линолеум.
Құбырлары - металлопластикті.
Жылыту құралдары(конвекторлар) - жақсартылған дизайнді.
Канализация құбырлары - шойыннан.
Су құбырлары - металл.
Санитарлық - гигиеналық шарттардың ыңғайлы орналасуына сәйкес, қоғамдық ғимараттардың жоспарлық шешімдерін негізгі принцип бойынша қоғамдық және тұрмыстық аумаққа бөлеміз.
Екі деңгейлі автопаркингі бар офистік ғимараттың негізгі функциялары келушілер мен жұмысшыларға қажет негізгі талаптарын құру.
Тараз қаласында орналасқан көп қабатты тұрғын үй ғимараттың жұмыстық жобасының құрамы мен мазмұны 4.2 ҚР ҚНжЕ А.2.2-1-2001 Инструкция о порядке разработки, согласования, утверждения и составе проектно-сметной документации на строительство предприятий, зданий и сооружений.
Тараз қаласындағы көп қабатты тұрғын үй ғимараты мына нормативтік құжаттардың негізінде жасалған :
:: ҚНжЕ 2.08.02.-89* Қоғамдық ғимараттар мен үймереттер.
:: ҚНжЕ 2.02.-01-97 Ғимараттар мен үймереттердің өрт қауіпсіздігі.
:: ҚНжЕ 2.01.02-85* Өртке қарсы нормалар.
:: Құрылыстық - монтаждық және отпен жұмыс істеу кезіндегі өндірістегі өрт қауіпсіздігі ережелері ППБС-01-94 ГУПО МВД РК.
Құрылыс ережелері және ыстық су құбырларын қолдану ережелері, Госгортехнадзор РК.
::Энергетика және электификация Мемлкомитет бекітілген электрқұрылғыларын қолдану ережелері ( ПУЭ - 76)
:: ҚНжЕ В. 12-4-98 Сейсмикалық аудандағы құрылыс.
:: ҚНжЕ 20.03.11-85 Құрылыс конструкцияларын коррозиядан қорғау.
Кеңселер құрылысы бір қатарға қарастырылған. Алаңның жоспарлануына сәйкес аумақты функционалды талаптары бойынша бөледі.
Аймақтың қоршауында металл қаңқалы цинктелген профнастилді қолданамыз.Территорияға бір кіру - шығу жолы қарастырылған.
Жолдар мен тротуарлардың жаппасы асфальтобетонды.
1.4.1 Қоршау конструкцияларының жылутехникалық есебі
Құрылыс ауданы - Тараз қаласы. Қабырғалардың сыртқы жағы қалыңдығы темірбетон сыланған, ал ішкі беті қалыңдығы әкті-кұмды сылақпен майланған. Осы қабырғаның қалыңдығын анықтау қажет.
1 - темірбетон, R1 = 0,156(м²ºC)Вт.
2 - минералды-мақталы плита (МСТ-21880-94*) R2=X0.064.
ҚР ҚНжЕ 2.04-03-2002 сәйкес Ro алынатын қосымша
3 - штукатурка, R3=0,066(м²ºC)Вт .
Кесте - 1.3
ҚР ҚНжЕ 2.04-03-2002 сәйкес Қазақстан территориясының ылғалдылық аумағын анықтау - 3 - құрғақ.
1.4-кесте - Бөлме ауасының ылғалдылығының температураға тәуелділігі
Режимі
Ішкі ауаның ылғалдығы, %
12С темп. дейін
12-24С темп.
24С темп. арт.
Құрғақ
60 - қа дейін
50 - қа дейін
40 - қа дейін
Қалыпты
60-75
50-60
40-50
Ылғал
75-тен артық
60-75
50-60
Сулы
-
75-тен артық
60-тан артық
Шешуі. мәліметтерді жазып аламыз: tв=22 С - МСТ 12.1.005.88*-ге сәйкес ғимараттар мен имараттарды жобалау нормаларына сәйкес алынатын ішкі ауаның есептік температурасы; [6] 15 бетіндегі 1 қосымша бойынша климат ылғалдылығы - құрғақ , 2 қосымша 3 бетіндегі 1-ші кесте бойынша ішкі ауаның ылғалдылығы - қалыпты, яғни жылу өткізгіштік коэффициентінің мәнін [6] 3 қосымшасының А бағанасы бойынша аламыз.
Санитарлық-гигиеналық және жайлылық шарттарына сәйкес келетін қоршаушы құрылымдардың жылу таратуға керекті кедергісін келесі формуладан анықгайды:
, (1.1)
мұндағы n - [6] 3* - кесте бойынша сыртқы ауаға қарағанда қоршаушы құрылымдардың сыртқы беттерінің орнына байланысты қабылданатын
коэффициент;
tв - [3] ҚР ҚНжЕ 2.04 - ге сәйкес ғимараттар мен үймереттерді жобалау нормаларына сәйкес алынатын ішкі ауаның есептік температурасы, +22°С;
tН - [6] ҚР ҚНжЕ 2.04 - 2001 бойынша қамтамасыз етілген ең салқын бескүндіктің орташа температурасына тең сыртқы ауаның есептік қысқы температурасы, -21°С; (ҚР ҚНжЕ 2.04-03-2002 Құрылыс жылу техникасы
3 қосымша )
- [6] 2* - кесте бойынша алынатын, ішкі ауа температурасы мен қоршаушы құрылымның ішкі беті температурасы арасындағы нормативтік температуралық айырма, (= 4,5);
-[6] 4* - кесте бойынша алынатын қоршаушы құрылымдардың ішкі беттерінің жылу беру коэффициенгі.
Қоршаушы құрылымның жылу таратуға кедергісін , келесі формуламен анықтау керек:
, (1.2)
мұндағы - (1) формуладағыдай;
Rк - қоршаушы құрылымның жылулық кедергісі біртекті келесі формуламен анықталады:
(1.3)
мұндағы - қабат қалыңдығы, м:
- [3]3* - қосымшаға сәйкес алынатын қабат материалының жылу өткізгіштік есептік коэффициенті, Вт(м °С );
- [6] 6* - кесте бойынша алынатын қоршаушы құрылымның сыртқы бетінің жылу беру коэффициенті (қысқы жағдай үшін), 23 Вт(м °С ).
Rк-ны анықтағанда, сыртқы ауамен желдетілетін ауа қабатшасы мен қоршаушы құрылымның сыртқы беті арасында орналасқан құрылым қабаттары ескерілмейді.
Rk =δ1λ1+δ2λ2+δ3λ3 (1.4)
Rк = R1+ R2+ ...+Rn+Rв.п.=0,115+0,04+ 0,156+х0,07+0,066 (1.5)
х=0,85x0,07 = 0,06 м , осыған байланысты қабат қалыңдығын 100 мм етіп қабылдаймыз
.

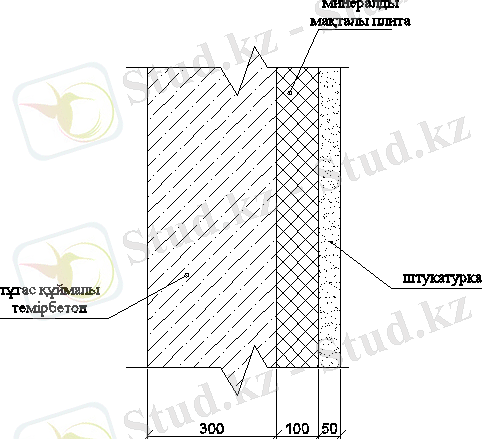

1.1-сурет. Есептелген қоршау конструкциясының қалыңдығы.
Жылыту периодының градус-тәулігі (ГСОП) мына формуламен анықтайды:
ГСОП = (tв-tот. пер.)zот. пер.=(22-(-1,6)168=3965 (1.6)
мұндағы tот. пер. , tот. пер. - ҚР ҚНжЕ 2.04-01-2001 [1-кесте] орташа температура
zот. пер. - 168, орташа ұзақтық
Қоршаушы құрылымның жылулық инерциясы Д-ны келесі формуламен анықтау керек.
Д=RS+RS+...+RS (1.7)
мұндағы R,R,R- (1.4) формула бойынша анықталатын қоршаушы құрылымдардың жекелеген қабаттарының қызулық кедергілері, м²·ºСВт;
S,S,S- [6] 3*-қосымша бойынша алынатын, қоршаушы құрылымның жеке қабаттары материалының жылу сіңіруінің есептік коэффициенттері
S=17.98 Вт(м²·ºС); R=0.156;
S=0.94Вт(м²·ºС); R=1.429;
S3=9.60 Вт(м²·ºС); R=0.066;
1.5 Ғимаратты инженерлік қамту жүйелері
Ғимараттың биіктік белгілері жүріс бөлігінің , көше, тротуарлардың белгілеріне байланысты алынған. Гүлдерді суару, талдарды, газондарды суару су құбырымен жүзеге асады.Қалыңдығы бойынша қабат : 40см - өсімді қабат, 100 см - сазбалшық, валуногалечник (3 %) саз бен құм аралас , топырақ қабатына әсер етпейтін бөлігі.Шартты есептік кедергісі Ro=0,3 мПа, жоғары суөткізгіштік қасиеті бар, Топырақ тұтқырлығы жоқ, сулардың капиллярлық көтерілуі табылмаған. Топырақтың салмағы γ=22,8 кНм³, ішкі үйкеліс бұрышы φ=38 градус, топырақтың ілінісуі С=3,3 кПа.
Аймақтағы арықтық жүйе темірбетон жаймадан.
Жылыту. Әкімшілік ғимараттық комплекстің жылыту жүйесі: П тәріздес тіреушілері бар , төменгі талағы бар.Жертөленің астымен магистраль құбырлар өткізілген.Жылыту құралдары ретінде термостатикалық қақпақшасы және термостстикалы басы бар "Calidor" бөлімді радиаторлары қолданылған.
Жылыту құбырлары ретінде болат құбырлары алынған (магистраль және тірекшелі). Жылыту жүйесінің тіреушелер мен құбырларын өткізу жүйесі - ашық. Жылутасығыш - 70-95º параметрлі су.Жертөледе орналасқан жылыту жүйесінің барлық құбырлары шыныматалы қабаты бар 40 мм қалыңдықты минватамен оқшауланады.
Жылыту жүйесінің тіреушелері мен құбырларын төсеу тәсілі - жасырылған.
Желдету. Ғимараттың әр өрт сөндіру бөлігі: түтін жойғыш, сорғыш және ағынды желдеткіш камерамен жабдықталған. Таза ауамен қамту паркингтің жоғары деңгейіндегі жалюзи торына жүзеге асады. Желдетудің ауа әкелу жүйесі жұқа беттік цинктелген болаттан жасалады, сонымен қатар өртке төзімділік мақсатында базальтті материалмен оқшауланған жобада ҚР ҚНжЕ 2.04.05-91 байланысты қарастырылады. Түтінге қарсы қоғаныш жүйесі мен ауа бағанасы 2 мм біркелкі тігісі бар беттен жасалады.
- АӨС. Автоматты өрт сөндіру жүйесі жерасты паркингтің барлық деңгейінде жүреді және инженерлік құрал-жабдықтары арнайы сақталатын бөлмесі болады. АӨС жүйесінің бөлмесі ғимараттың ең төменгі бөлігінде орналасады. Өрт туындаған жағдайдақажет болатын үлкен су көлемі бар сиымдылығы зор зат орналасады. Ғимараттың бүкіл ауданында орналасқан Сплинтлер жүйесі бар.Орташа есеппен 1 данасы 2 шаршы метрге. Ішкі жүйелер су құбырлары, канализация, электрожабдықтау, желдету, сонымен қатар өрт сөндіру жүйесі жобалау ережелері мен нормаларына сәйкес орындалған.
Енгізу құралы ретінде ВРУ панельдері қолданылған.Топтық желілердің өшіргіші бар ЩЭ типті стандартты өабат сауыты ретінде таңдалған.
Қоректендіру және топтық желілерде ВВГ маркалы маркалы, винипластикалық құбыр мыс тармақты ПВ өткізгіштері қабылданған.
Негізгі электр тұтынушылар - ғимарат ішінде орналасқан автоматты режимде жұмыс істейтін желдеткіш камералары. Ғимарат автоматты ң автоматты еөтерілетін қақпамен жабдықталатын. Баспадақ торындағы жарықты басқарып - бақылау өшіргіш (авариялы жарық кезінде) және шлюз тамбурындағы фотореледен автоматты түрде өтеді.
Электробақылау электромонтаждау жұмыстарды басқару мақсатында жобада қосып - өшіру , розетка және асқанлаипасы бар ілгіш патрон қолданылады. Сыртқы металл коммуникацияларды жоғары бораннан қорғау үшін ғимаратқа кіргізер жерінде іргетас арматурасына бекіту қажет.
Желдету және түтінсорғыш жүйелерді автоматты басқару қарстырылған. Жобада ғимараттар барлық бөліктеріне видеобақылау орнатылған. Оператордың бөлмесіне түсетін видеобақылау жүйесі қауіпсіздіктің қызметіне тәулік бойы бақылау жүргізуге мүмкіндік береді.
Көршілес жерасты паркингінде орналасқан дизельді электростанстанция арқылы ғиматаратты автаномды режимде жұмыс атқарады. Дизельді станцияның қуаты ғимарат маңында орналасқан тоғыз түрлі қабатты ғимараттарға жетеді. Салынатан ғимараттардың сыртқы желісі, байланыс проектісін қалалық телекоммуникация орталығы Казтелеком берген техникалық шарттар ТУ - 9204 28 ақпан 2007 жыл.
Гагарин көшесінде орналасқан Р - 9235 тоқ шкафынан алынған өткізгіш қалалық ОПС - 92 телефон желісіне сыйымдылығы 100*2 бокстермен жабдықталды. Байланыстырғыш және тармақталу муфтасы шкаф құдығында орналасады.
Әлсіз ағымды құрал: а) телефон байланысы. Салынатын офистік ғимараттың телефондалу жүйесі қалалық телефон жүйесінен шығады. Телефонды енгізу сыйымдылығы - 30 жұп. өткізгіштер жертөлемін 0,8 м тереңдігінде орналасады. Қабат аралық әлсіз шкафта телефон бөлгіш 10*2 сыйымдылықты ұораптар орнатылған. Телефон аппараттары кабинеттерде, офистерде және де басқа бөлмелерде қарастырылған. Телефон өосылғыштары еденнен 0,4 м биіктікте орнатылады. әкімшілік комплестің жобасындағы әлсіз ағынды қондырғылар мен өрт сигнализациясы сәуле - құрылыстық шешімге сәйкес жасалған. Қалалық телефон желәсінен телефон сымдарын жертөлеге өткізу жүргізілген. Жертөледегі сым әлсіз ағымды қондырғыдан тірекше бойымен тірекшеге дейін жіберіледі. Тоқ қосқыштар 400 мм биіктікте орналасады. Әрқабатта реттегіш қораптарды орнату үшін ШЭС әлсіз ағымды шкаф қойылған.
Жеделесаты байланысы. Жеделсатының жұмысын бақылау, жеделсаты тоқтап қалған кезде диспетчерді шақыру, жөндеу кезінде реттеу үшін желесатының машиналы бөлмесінде телефонды үлестіргіш қораптар қойылған. КРТП сымдары көрші ғимараттағы диспетчерлік бөлмеде орналасады. Және кабельді бокске бөлінеді.
Өрт сигнализациясы. Қоғамдық ғимараттырдың қорғанышы ретінде өрт сигнализациясы қолданылады. Қабаттардағы әлсіз ағымды шкафтарда қабылдағыш - бақылау панельдері орнатылады. өрт сигнализациясының сүйреткісінде түтін, жылу және қол датчигі қосылады. Күзет орныдарындағы индикация және басқару құралдарына қосылып, қабылдап бақылағыш панельдер өзара шинамен байланыстырылады. Эвакуация жолдарында қол мәлімдегіштер қойылады. Негізгі электр тұтынушылар - ғимарат ішінде орналасқан автоматты режимде жұмыс істейтін желдеткіш камералары.
1.6 Антисейсмикалық шаралар
Негізінен сейсмикалық аймақтарда қаңқалы ғимараттардың рамаларын, және басқа жүк көтергіш конструкцияларын тұтас құймалы темірбетоннан тұрғызған ұтымды болып табылады. Сондай-ақ ірі көлемді ғимараттарды жеке-жеке блок етіп тұрғызу сейсмикалық аймақтар үшін маңызды. Ғимараттардың жеке блоктары, әдетте, дұрыс пішінді болады. Ғимарат биіктіктерінің өзгерістері жоспарда симметриялы болады. Ғимараттың сыбайлас бөліктерінде 5 метрден жоғары ауытқу жоқ. Сейсмикасы 9 балл II категориялы топырақ және ұзындығы 54 м құрылыс алаңында антисейсмикалық тігістерді жасау қажет. Антисейсмикалық тігіс қосарлы раманы тұрғызу арқылы жасалады. Антисейсмикалық тігістің ені екі аралас бөліктердің горизоталь ығысуының есептік көрсеткішінен аз болмауы керек. Есептік ығысу мөлшері жүктеме әсері арқылы анықталады. Ғимарат биіктігі 5 м дейін болғанда антисейсмикалық тігіс ені, есептеулер нәтижесіне тәуелсіз, 50 мм - ден аз болмауы тиіс. Ғимарат биік болғандықтан антисейсмикалық тігісті әр 5 м сайын 30 мм қосамыз. Антисейсмикалық тігіс ғимаратты биіктігінен бөлмеуі керек. Ғимарат қабатының саны 3 қабаттан артық болғандықтан, әр бөлігіне 1 баспалдақ торын қабылдаймыз.
Қаңқа,яғни ұстындар, ригельдер, төбе жабындары және қатаңдық диафрагмалары тұтас құймалы темір-бетоннан тұрғызылады. Бетон классы В25, конструкция қаңқалары А ІІІ, АІІ, АІ класты арматуралармен арматураланады. Ұстындар ригеьдер мен ара жабындар арқылы тік жүктемелерді қабылдап оны іргетас плитасына береді. Сейсмикалық әсерлердің талабы бойынша қатаңдық диафрагмалары жеткілікті мөлшерде көлденең жүктемелерді қабылдап статикалық және динамикалық әсерлер кезінде ғимараттың орнықтылығын сақтауында елеулі рөл атқарады. Қоршау қабырға конструкциялары ретінде кірпіш толтырғыштар қолданылады. Тасалар ұстындармен, ал ұзындығы 3 м - ден асса, жабындармен қосылады. Тасалар сейсмикалық жүкткемелерді жүк көтеруші конструкциялармен қоса қабылдайды. Құрылыс алаңының сейсмикасы 9 балл болғандықтан, және де биіктігі 6 қабат рұқсат етілендіктен тасалар кірпіштен қаланған. Кірпіш тасалар биіктігі бойымен 450 мм қима ауданы 0,3 м² арматурамен арматураланады. Ригель рама түйінінде 150 мм көлденең арматурамен (қамыттар) арматураланған.
2 Есептік-конструктивтік бөлім
2.1 Ғимарат қаңқасының сипаттамасы
Ең көп таралған қаңқалық жүйелерге байланысты, рамалы және рамалы-байланысты жүйелер жатады. Ғимарат қаңқасының негізгі элементтері - ұстын мен арқалық тік және көлденең жүктемелерді қабылдап, іргетасқа беретін негізгі жүйені құрайды. Бұған қоса кезкелген қаңқа жүйесі қарқынды және ұзақ әсер ететін жел күштемесі секілді әсерлерге төтеп бере алатын орнықтылыққа ие болу керек. Негізінен сейсмикалық аймақтарда қаңқалы ғимараттардың рамаларын, және басқа жүк көтергіш конструкцияларын тұтас құймалы темірбетоннан тұрғызған ұтымды болып табылады.
Рамалық жүйелерді әрбір ұстын бағытымен рамалық конструкциялар ретінде жобалайды және олар өзара көлденең дискілер арқылы байланысады.
Ал біздің жағдайда тұрғын үйдің конструктивтік схемасы - байланысты-рамалы қаңқа. Көлденең жүктемелерді бойлық және көлденең бағытта орналасқан қатаңдық диафрагмалары қабылдайды.
Қаңқа,яғни ұстындар, ригельдер, төбе жабындары және қатаңдық диафрагмалары тұтас құймалы темір-бетоннан тұрғызылады. Бетон классы В25, конструкция қаңқалары А ІІІ, АІІ, АІ класты арматуралармен арматураланады.
Ұстындардың көлденең қимасы паркинг деңгейінде 600 х 600 мм, 1 - 5 қабаттар аррлығында 500 х 500 мм, 5 - техникалық қабаттар аралығында 400 х 400 мм, ригельдердің көлденең қимасы 350 х 400 мм; төбі жабындардың қалыңдығы 200мм.
Іргетас - қалыңдығы 1200 мм, В25 классты тұтас құймалы темір-бетонды плита. Іргетас плитасы жоғарғы және төменгі бөліктерінде арматуралық сырықтармен және арматура торларымен арматураланады. Монолитті іргетас плитасының бетоны қалыңдығы 50мм В7,5 класс бетон маркасынан орындалатын бетонды төсеменің үстіне орнатылады. Ұстындар ригеьдер мен ара жабындар арқылы тік жүктемелерді қабылдап оны іргетас плитасына береді. Сейсмикалық әсерлердің талабы бойынша қатаңдық диафрагмалары жеткілікті мөлшерде көлденең жүктемелерді қабылдап статикалық және динамикалық әсерлер кезінде ғимараттың орнықтылығын сақтауында елеулі рөл атқарады.
Сыртқы қабырғалар қалыңдығы 300 мм болатын тұтас құймалы темір-бетоннан тұрғызылады. Қоршау қабырға конструкциялары ретінде пено-блокты кірпіш толтырғыштар қолданылады. Құрылыс ауданына байланысты ерекшеліктер:
- жел ауданы - III ҚНжЕ 2.01.07-85 (W = 38 кгм[2]);
- қар ауданы - II ҚНжЕ 2.01.07-85 (S = 70кгм2);
- есептік сейсмика - 9 балл;
- сейсмикалық қасиеттері бойынша топырақ категориясы - II;
- үймереттің жауапкершілік деңгейі - I (қалыпты).
2.1.1. Жүктемелерді жинақтау және есептік схеманы құру
2.1-кесте- Ара жабындарға түсетін жүктемелерді жинақтау.
№
р.н
Жүктеме
Нормативтік жүктеме,
кНм[2]
Сенімділік коэффициенті γ
Есептік
жүктеме , кНм[2]
1
Тұрақты:
Бөлме аралық қабырғалар
3,0
1,2
3,6
Еден құрылымы(орташа есеппен)
0,11
1,3
0,143
Тегістеуші қабат δ=300 мм ρ=1800 кгм3
0,54
1,3
0,702
керамзитоботен δ=50 мм ρ=1300 кгм3
0,65
1,3
0,845
Темірбетон жабын δ=200 мм ρ=2500 кгм3
5
1,1
5,5
Барлығы g=
9,3
-
10,79
2
Уақытша
Ұзақ мерзімді
Пайдалы
1,5
1,3
1,95
Толық q=
10,8
-
12,74
2.2-кесте - Төбе жабынына түсетін жүктемелерді жинақтау
№
р.н
Жүктеме
Нормативтік жүктеме,
кНм2
Сенімділік коэффициенті, γ
Есептік
жүктеме , кНм2
1
Тұрақты:
-Шатыр конструкциясы
гидрооқшаулағыш төсем
0,07
1,2
0,084
2.2-кестенің жалғасы
1
Тұрақты:
-Шатыр конструкциясы
гидрооқшаулағыш төсем
0,07
1,2
0,084
еңісті тегістеуші қабат
1,8
1,3
2,34
2
-Шатыр еденінің конструкциясы
минералды мақта
0,15
1,2
0,18
арматураланған тегістеуші қабат
1,26
1,3
1,638
буоқшаулағыш қабат
0,030
1,2
0,036
Темірбетон жабын δ=200 мм ρ=2500 кгм3
5
1,1
5,5
Барлығы g=
8,31
-
9,778
3
Уақытша (v)
Қар жүктемесі
1
1,4
1,4
Толық q=
9,31
-
11,178
2.2 Лира 9.6 бағдарламасы арқылы тұтас құймалы темірбетонды тұрғын үйдің қаңқасын есептеу
Лира 9.6 бағдарламасы - қолданылуына байланысты әр түрлі конструкцияларды, есептеуге, зерттеуге, проектілеуге, арналған программалық комплкес. Лира программалық комплексі құрылыс, машина жасау, атомдық энергетика, мұнай өңдеу, және т.б сфераларда қолданылады.
Лира программалық базасының шамамен 40 жылдай жасау, даму, ғылыми зерттеулерге қолдану, проектілеу практикасында тарихы бар.
Лира программалық комплексі үзіліссіз даму үстінде, программалар жаңа операциялық жүйелерге, графикалық орталарға бейімделуде. Лира программалық базасының ең соңғы моделі Лира 9.6.
Лира 9.6 программасы обьектіні әр түрлі статикалық, температуралық, деформациялық, динамикалық, жүктемелерден басқа, проектілеу процестерін автоматтандыруға атап айтқанда: жүктемелердің, әсерлердің үйлесімін есептеу, конструктивтік элементтерді беру, темірбетон және болат конструкцияларының қималарын анықтау, және тексеру, колонналар мен арқалықтардың жұмыстық сызба эскизедерін жасауға мүмкіндік береді.
Лира 9.6 программасы есептеліп жатқан модельдің жалпы орнықтылығын зерттеуге, әр түрлі қирау теорияларына сәйкес элементтердің қима беріктігін тексеруге мүмкіндік береді.
Арматура мен бетонның сипаттамалары:
Бетон класы В25. Призмалық беріктігі Rв=14,5МПа. [5] Осьтік созылу беріктігі Rвt=1,05МПа. Серпімділік модулі Ев=2,7х10[4] МПа. [5]Бетонның жұмыс істеу коэфициенті =0,9 .
Rвt=1,05х0,9=0,945МПа, Rв=14,5х0,9=13,05МПа.
Арматура класы АIII. Есептік кедергісі Rs=365МПа [5]. Көлденең арматура АI Rsw=365МПа, Ев=2,7х104.
2.2.1 Ғимарат қаңқасын есептеудің нәтежиелері
АРМАТУРА ТАҢДАУ НӘТИЖЕЛЕРІ
ДАТА:10 наурыз 2016 КОД: RAS4ET ЛИРА (Тб конструкции) v9.6 ЛИРА софт. КИЕВ
___________________________________ ___________________________________ __________________________________
Э Қ КӨЛДЕНЕҢ АРМАТУРА ЖАРЫҚШАНЫҢ
Л И БОЙЛЫҚ АРМАТУРА -----------------------------АШЫЛ У
Е М ( см2 ) ASW1 (см2) ASW2 (см2)
М А ---------------------------- ЕНІ(мм)
Е -------- БҰРЫШТЫҚ ---------- ҚИМА ЖАНЫНДА ------ АДЫМДАР (см) АДЫМДАР (см)---------
Н
Т AU1 AU2 AU3 AU4 AS1 AS2 AS3 AS4 % 15 20 30 15 20 30 ЕСЕҰЗАҚ
---------------------------------- ----------------------------------- -----------------------------------
ЕСЕП НЕГІЗГІ CХЕМА
---------------------------------- ----------------------------------- -----------------------------------
ӨЗЕК
ТІК БҰРЫШ B = 60.0 H = 60.0 (см)
БЕТОН: B25 ; АРМАТУРА: БОЙЛЫҚ A-III ; КӨЛДЕНЕҢ A-I
14590 1 С 12.57 12.57 12.57 12.57 8.05 8.05 13.13 13.13 2.57 0.01 0.02 0.02 0.01 0.02 0.02
12.57 12.57 12.57 12.57 8.05 8.05 13.13 13.13 2.57
2 С 12.57 12.57 12.57 12.57 8.39 8.39 13.83 13.83 2.63 0.01 0.02 0.02 0.01 0.02 0.02 0.33
12.57 12.57 12.57 12.57 8.39 8.39 13.83 13.83 2.63
14591 1 С 12.57 12.57 12.57 12.57 37.77 37.77 9.11 9.11 4.00 0.42 0.55 0.83 0.02 0.03 0.04 0.40
12.57 12.57 12.57 12.57 37.77 37.77 2.99 2.99 3.66
2 С 12.57 12.57 12.57 12.57 17.54 17.54 14.52 14.52 3.18 0.42 0.55 0.83 0.02 0.03 0.04 0.25
12.57 12.57 12.57 12.57 17.54 17.54 14.52 14.52 3.18
14592 1 С 12.57 12.57 12.57 12.57 15.50 15.50 9.09 9.09 2.76 0.12 0.17 0.25 0.09 0.12 0.18 0.33
12.57 12.57 12.57 12.57 15.50 15.50 9.09 9.09 2.76
2 С 12.57 12.57 12.57 12.57 15.04 15.04 9.56 9.56 2.76 0.12 0.17 0.25 0.09 0.12 0.18
12.57 12.57 12.57 12.57 15.04 15.04 9.56 9.56 2.76
14593 1 С 12.57 12.57 12.57 12.57 12.65 12.65 8.71 8.71 2.58 0.06 0.08 0.13 0.06 0.07 0.11
12.57 12.57 12.57 12.57 12.65 12.65 8.71 8.71 2.58
2 С 12.57 12.57 12.57 12.57 5.34 5.34 15.71 15.71 2.57 0.06 0.08 0.13 ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Құрылыс ауданының сипаттамалары
Климат
Құрылыс ауданының климаттық ерекшеліктері ҚНжЕ 2.04.01-2001 Құрылыс климатологиясы бойынша берілген. ҚНжЕ 2.04.01-2001 бойынша құрылыс ауданы ІІІ климаттық аймақта орналасқан. Айлар бойынша сыртқы ауа температурасы 1.1- кестеде келтірілген.
1.1-кесте - Жыл айлары бойынша сыртқы ауаның температурасы
I
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
Жыл
-6.5
-5.1
2.0
10.8
16.2
20.7
23.5
22.3
17.0
9.5
0.9
-4.5
8.9
Ең суық тәуліктердегі орташа ауа температурасы -28[0]С.
Ең суық бескүндіктегі орташа ауа температурасы -25[0]С.
Абсолютті минималды ауа температурасы -38[0]С.
Абсолютті максималды ауа температурасы +42[0]С.
Құрылыс аймағындағы топырақтың қату тереңдігі 100см.
Құрылыс аймағындағы қар жамылғысының орташа массасы 0,7 кгм[2].
Құрылыс аймағы мүмкін болатын сейсмикалық әсердің 9 баллдық аумағында орналасқан.
Айлық салыстсырмалы ауа ылғалдылығының орташа мәні:
ең суық айдағы ауа ылғалдылығы 75%
ең жылы айдағы ауа ылғалдылығы 45%.
Жауын-шашын мөлшері:
қараша-наурыз айлары - 213мм
сәуір-қазан айлары - 403мм.
Жыл бойынша жел қайталануының ең жиі бағыты - ОШ.
Құрылыс аймағындағы желдің әсер ету қуаты 0,38 кгм[2].
Қаңтар айы бойынша орташа жел жылдамдығының максималды мәні - 1.3 мс.
Шілде айы бойынша орташа жел жылдамдығының максималды мәні - 1мс.
Құрылыс аймағының инженерлік - геологиялық жағдайы.
Сейсмикалық ерекшеліктері бойынша құрылыс аймағындағы топырақ ІІ категорияға жатады.
Ғимарат іргетасының негізі ретінде келесі физико-механикалық қасиеттері бар шөкпейтін сазбалшық топырақ пайдаланылған:
Деформация модулі Е = 11МПа
Есептік үлестік ілінісу С = 12КПа
Топырақтың есептік тығыздығы - 1,87 тм[3]
Кеуектілік коэффициенті - 0,65
Ішкі ысылу бұрышы - 23.
Құрылыс аймағындағы топырақтың нормативті қату тереңдігі - 119см.
Жер асты сулары жер деңгейінен 7,5м тереңдікте анықталған.
Сейсмика
ҚР ҚНжЕ 2.03-04-2001 Сейсмикалық аудандардағы құрылыс бойынша Тараз қаласы, яғни құрылыс аймағы кешенді сейсмикалық аудандастыру картасында II-А-1шекарасында, мүмкін болатын сейсмикалық әсердің 9 баллдық аумағында орналасқан. ҚНжЕ 2.03-04-2001 2.1. кестенің негізінде cейсмикалық ерекшеліктері бойынша құрылыс аймағындағы топырақ ІІ категорияға жатады. Құрылыс аймағындағы топырақтың нормативті қату тереңдігі - 119см.
Инженерлік-сейсмикалық II-А-1 аудандарында құрылыс жүргізу шаралары ҚНжЕ 2.03-04-2001 ережелерінде регламенттелген.
1.2. Бас жоспардың шешімдері
Жер асты паркингі бар 9 қабатты тұрғын үй Тараз қаласында орналасқан. Құрылыс аймағы ҚНжЕ 2.03-04-2001 бойынша 9 баллдық сейсмикалық әсер аумағы болып табылады. Бас жоспардың шешімдері ҚНжЕ 2.07.01-89 Қала салу. Қалалық және ауылдық ғимараттарды жобалау және салу және ГОСТ 21.508-93 Азаматтық және тұрғын-үй объектілерінің бас жоспарларының жұмысшы құжаттарын дайындау ережелері талаптарына сәйкес орындалған. Техниканың соңғы жетістіктерне сәйкес жабдықталған паркингке және әкімшілік комплекске Гагарин даңғылынан кіру ыңғайлы. Көгалдандырылған және жаңарту жұмыстары уақытылы жүргізіледі. Қосымша көгалдандыру мен территорияны жақсартылады. Қауіпсіздік мақсатында құрылыс объектісінің территориясы металл қақпамен қоршалған, территорияға кіру металл қақпадан жүзеге асады. Ғимарат территориясы қызыл түсті тротуар плиткасымен қапталған. Әкімшілік комплекстің территориясындағы ауаның үнемі табиғи жолмен алмасуы қарастырылған. Жолдар тікелей комплекске және қосымша ғимараттарға өткізілген. Бас жоспардың техника - экономикалық көрсеткіштері 1.2-кестеде көрсетілген.
1.2-кесте - Техника - экономикалық көрсеткіштері
№
жб
Атаулары
Өлш. бірл.
Көрсеткіштері
Құрылыс алаңы бша
Құрылыс алаңынан тыс
Барлығы
1
Алаңның ауданы
га
0,4356
0,1688
0,6044
2
Құрылыс ауданы
га
0,1944
0,1944
3
Алаңның қапталу ауданы
га
0,1952
0,0588
0,254
4
Көгалдандыру ауданы
га
0,046
0,11
0,156
5
Құрылыс пайызы
%
32,16
6
Алаңның қапталу пайызы
%
42,04
7
Көгалдандыру пайызы
%
25,8
1.3 Көлемдік - жоспарлық шешімдері
Тұрғын үйдің ғимараты - 9 қабат + 1 паркинг деңгейі, 1 блоктан тұрады, жоспардағы өлшемдері блок I 18,3x50,4м.
Қабат биіктігі 2,700 м деп қабылданған. Негізінен тұрғын үй орташа табыс табатын көпшілікке арналғандықтан, тұрғын үйде 1 бөлмелі, қос 2 бөлмелі және 3 бөлмелі пәтерлер желісі бойынша жобаланған. Бұл дипломдық жобада ішкі және сыртқы есіктер МЕСТ - ке сай алынған. Бір еденді және екі еденді есіктер қолданылған. Өлшемдері: 2,1 м биіктігі және 1,6; 0,9 м ені. Өрт кезінде ғимараттан адамдарды эвакуациялау шарттарына сәйкес лезде эвакуациялауды қамтамасыз ету мақсатында есіктер көшеге қаратылған және сыртқа қарай ашылады. Сыртқы металопластикті есіктер үшін баспалдақ торларында және ішкі бөлме аралық есіктерді табалдырықсыз етіп жасайды. Есік полотноларын ашық есіктерді шешу үшін, жөндеу жұмыстары кезіне оғай ауыстыру үшін іліп жасайды. Есіктерді ашық күйінен сақтайтын немесе тарс етіп жабылуынан сақтау үшін арнайы сертпелер орнатылады. Осының нәтижесінде есік жеңіл жабылады. Есіктер тұтқа, ілмек құлыптарымен қамтылған. Шаштараз, саяхаттау бюросы дүкенге кіретін, яғни сыртқы есік екі қабатты штампталған аллюминийден жасайды. Есіктердің қораптары қабырғаға анкерленген штамты алюминийленген профильден жасалады.
1.3-кесте - Ғимарат бөлмелерінің экспликациясы
№
Бөлмелердің атаулары
Ауданы, м2
І. Паркинг бойынша:
1
Паркинг залы
803.9
2
Күзет бөлмесі
22.3
3
Бақылау бөлмесі 1
8.3
4
Дәретхана 1
3.4
5
Техникалық бөлме
14.4
6
Бақылау бөлмесі 2
11.8
ІІ. Тұрғын үй бойынша:
7
Кіре беріс фойе
37.1
8
Коридор 1
5.7
9
Қонақ бөлме 1
23.6
10
Ас бөлме 1
9.7
11
Балкон 1
2.6
12
Дәретхана 2
3.3
13
Коридор 2
14.2
14
Қонақ бөлме 2
20.3
15
Жатын бөлме 1
12.6
16
Ас бөлме 2
8.7
17
Жуынатын бөлме 1
3.7
18
Дәретхана 3
2.2
19
Коридор 3
10.8
20
Қонақ бөлме 3
27.6
21
Жатын бөлме 2
12.3
22
Ас бөлме 3
12
23
Жуынатын бөлме 2
3.3
24
Дәретхана 4
2.6
25
Балкон 2
12.5
26
Коридор 4
14.5
27
Қонақ бөлме 4
27.7
28
Жатын бөлме 3
13.7
29
Жатын бөлме 4
12.5
30
Ас бөлме 4
11.8
31
Жуынатын бөлме 3
3.3
32
Дәретхана 5
1.9
33
Балкон 3
12.6
1.3.1 Ғимарат қасбетінің композициялық шешімдері
Құрылыс алаңы Тараз қаласында орналасқан. Есептеулер нәтижесінде іргетас тақтасының негізі ретінде қиыршық құмды топырақ құрамы : Жерасты сулары табылмаған.
Табиғи негіз ретінде құмды толтырғыштары бар топырақ, яғни жоғары су сіңіргіштігі, жүк кқтергіш қабілеті бар, ал шартты есептік кедергісі , Ro=600 кПа. Топырақ тұтқырлығы жоқ, сулардың капиллярлық көтерілуі табылмаған. Топырақтың салмағы γ=22,8 кНм³, ішкі үйкеліс бұрышы φ=34 градус, топырақтың ілінісуі С=24 кПа.
Құрылыс объектілерінен бос территория максималды түрде талдар, теректермен және газонмен көгалдандырылған.
Қасбет және интерьердің әрленуі қазіргі заманғы әрлеу материалдарымен жүзеге асырылған. Пешеход өтпелері мен жолдары қызыл тротуар плиткалармен жасақталған.
Территорияны көгалдандыру голландиялық газонды шөптермен жасалған. Талдар мен тоғайларды отырғызу қарастырылған.
Көптеген мөлшерде ғимараттағы сая мен ыңғайлылық деңгейін және сәулет көркем шешімін анықтайды. Терезелер мен витраждар жарықтатылатын бөлменің ауданына сәйкес таңдалған. Терезелердің жоғарғы бөлігі төбесіне максималды жаөын алынған. Осының нәтижесінде бөлме төрі жарық болады. Витраждардың негізінде, яғни қораптармен қапсырмалары карозиялы- төзімді және декоративті материалдан - аллюминийден жасалған.
Сондай-ақ, еденге бөлмені әрлеуге қатысты көркем-эстетикалық талаптар ұсынылады. Едендер ылғалды бөлмелерде суға төзімді және су сіңбейтін болуы керек.
Еденнің қасиеті ең алдымен жабын материалымен анықталады. Қазіргі кезеңде мынандай жабындар қолданылады: тас, бетонды, асфальтты, қышты, ксилолитті, линолеумнен, релиннен жасалған, синтетикалық шайыр негізіндегі жабын, тақтайшалы, паркеттік.
Едендер жабындары салу тәсіліне қарай тұтасқа (жіксіз), даналық элементтерге және орамдарға бөлінеді
1.4 Сәулеттік - конструктивтік шешімдері
Дипломдық сызбалардың тағайындау барысында қабылданған көрсеткіштер :
- жел ауданы - III ҚНжЕ 2.01.07-85 (W = 38 кгм[2]);
- қар ауданы - II ҚНжЕ 2.01.07-85 (S = 70кгм2);
- сыртқы ауаның есептік температурасы - 25°С.
- ортаның агрессивтілік деңгейі - агрессивті емес;
- есептік сейсмика - 9 балл;
- сейсмикалық қасиеттері бойынша топырақ категориясы - II;
- үймереттің жауапкершілік деңгейі - I (қалыпты).
- топырақтың қату тереңдігі - 119см.
- жерасты сулары 7,5 м тереңдікте табылған.
Комплекстің ғимараты - 9 қабат +1 деңгейлі паркинг, I блоктан тұрады.
Жобаланатын ғимараттың конструктивтік жүйесі биіктігі бойынша монолитті қырлы жабындармен тақта біріктіріліп, жиі орналасқан ұстындардан тұратын - рамалы жүйе. Ұстындардың көлденең қимасы паркинг деңгейінде 600 х 600 мм, 1 - 5 қабаттар аррлығында 500 х 500 мм, 5 - техникалық қабаттар аралығында 400 х 400 мм, ригельдердің көлденең қимасы 350 х 400 мм; төбе жабындардың қалыңдығы 200мм.
- Автопаркинг - монолитті тб.
- Жабын тақталары - шеттері бойынша тірелген монолитті
- Қабырғалары - монолитті тб., қабырғаның биіктігі бойынша ауыспалы - 400мм ден 300мм-ге дейін.
- Шатыры - жалпақ шатырлы, ішкі сужинағышы бар;
Қасбетті әрлеуде қазіргі заманғы материалдар қолданылады.
- түсті профильді алюминий витраждар(көк түсті);
- ғимараттың жертөлесі, негізгі кіру есігі - қозғалыс датчигі бар панорамды әйнектелген, керамогранитпен қапталған, түсі қара;
Ішкі бөлмелерінің әрлеу жұмыстарында қазіргі заманғы материалдар қолданылған, мысалы: гипсокартон, ағаш, ламинат-паркет, армстронг, керамикалық тақта.
Іргетас - қалыңдығы 1200 мм, В25 классты тұтас құймалы темір-бетонды плита. Іргетас плитасы жоғарғы және төменгі бөліктерінде арматуралық сырықтармен және арматура торларымен арматураланады. Монолитті іргетас плитасының бетоны қалыңдығы 50мм В7,5 класс бетон маркасынан орындалатын бетонды төсеменің үстіне орнатылады. Баспалдақтар - монолитті темірбетоннан.
Ішкі тасалар әр түрлі конструкциялы және түрлі қалыңдықтағы гипсоталшықты беттерден (ГВЛ) жасалған.
Ғимараттың әрлеу жұмыстары халықаралық сапа жүйесіне сай қазіргі заманғы материалдарды қолдану арқылы жүзеге асырылады.Ғимараттың сыртқы қабырғалары керамогранитпен қоршалған.
Холдардың ішкі әрленуі - водоэмульсионды бояу (ашық сары), кеңсе бөлмелерінде - водоэмульсионды бояу(ашық күлгін).
Кіре-беріс бөлмелер мен жертөле едендері - керамикалық плитка.
Аудитория едендері - линолеум.
Құбырлары - металлопластикті.
Жылыту құралдары(конвекторлар) - жақсартылған дизайнді.
Канализация құбырлары - шойыннан.
Су құбырлары - металл.
Санитарлық - гигиеналық шарттардың ыңғайлы орналасуына сәйкес, қоғамдық ғимараттардың жоспарлық шешімдерін негізгі принцип бойынша қоғамдық және тұрмыстық аумаққа бөлеміз.
Екі деңгейлі автопаркингі бар офистік ғимараттың негізгі функциялары келушілер мен жұмысшыларға қажет негізгі талаптарын құру.
Тараз қаласында орналасқан көп қабатты тұрғын үй ғимараттың жұмыстық жобасының құрамы мен мазмұны 4.2 ҚР ҚНжЕ А.2.2-1-2001 Инструкция о порядке разработки, согласования, утверждения и составе проектно-сметной документации на строительство предприятий, зданий и сооружений.
Тараз қаласындағы көп қабатты тұрғын үй ғимараты мына нормативтік құжаттардың негізінде жасалған :
:: ҚНжЕ 2.08.02.-89* Қоғамдық ғимараттар мен үймереттер.
:: ҚНжЕ 2.02.-01-97 Ғимараттар мен үймереттердің өрт қауіпсіздігі.
:: ҚНжЕ 2.01.02-85* Өртке қарсы нормалар.
:: Құрылыстық - монтаждық және отпен жұмыс істеу кезіндегі өндірістегі өрт қауіпсіздігі ережелері ППБС-01-94 ГУПО МВД РК.
Құрылыс ережелері және ыстық су құбырларын қолдану ережелері, Госгортехнадзор РК.
::Энергетика және электификация Мемлкомитет бекітілген электрқұрылғыларын қолдану ережелері ( ПУЭ - 76)
:: ҚНжЕ В. 12-4-98 Сейсмикалық аудандағы құрылыс.
:: ҚНжЕ 20.03.11-85 Құрылыс конструкцияларын коррозиядан қорғау.
Кеңселер құрылысы бір қатарға қарастырылған. Алаңның жоспарлануына сәйкес аумақты функционалды талаптары бойынша бөледі.
Аймақтың қоршауында металл қаңқалы цинктелген профнастилді қолданамыз.Территорияға бір кіру - шығу жолы қарастырылған.
Жолдар мен тротуарлардың жаппасы асфальтобетонды.
1.4.1 Қоршау конструкцияларының жылутехникалық есебі
Құрылыс ауданы - Тараз қаласы. Қабырғалардың сыртқы жағы қалыңдығы темірбетон сыланған, ал ішкі беті қалыңдығы әкті-кұмды сылақпен майланған. Осы қабырғаның қалыңдығын анықтау қажет.
1 - темірбетон, R1 = 0,156(м²ºC)Вт.
2 - минералды-мақталы плита (МСТ-21880-94*) R2=X0.064.
ҚР ҚНжЕ 2.04-03-2002 сәйкес Ro алынатын қосымша
3 - штукатурка, R3=0,066(м²ºC)Вт .
Кесте - 1.3
ҚР ҚНжЕ 2.04-03-2002 сәйкес Қазақстан территориясының ылғалдылық аумағын анықтау - 3 - құрғақ.
1.4-кесте - Бөлме ауасының ылғалдылығының температураға тәуелділігі
Режимі
Ішкі ауаның ылғалдығы, %
12С темп. дейін
12-24С темп.
24С темп. арт.
Құрғақ
60 - қа дейін
50 - қа дейін
40 - қа дейін
Қалыпты
60-75
50-60
40-50
Ылғал
75-тен артық
60-75
50-60
Сулы
-
75-тен артық
60-тан артық
Шешуі. мәліметтерді жазып аламыз: tв=22 С - МСТ 12.1.005.88*-ге сәйкес ғимараттар мен имараттарды жобалау нормаларына сәйкес алынатын ішкі ауаның есептік температурасы; [6] 15 бетіндегі 1 қосымша бойынша климат ылғалдылығы - құрғақ , 2 қосымша 3 бетіндегі 1-ші кесте бойынша ішкі ауаның ылғалдылығы - қалыпты, яғни жылу өткізгіштік коэффициентінің мәнін [6] 3 қосымшасының А бағанасы бойынша аламыз.
Санитарлық-гигиеналық және жайлылық шарттарына сәйкес келетін қоршаушы құрылымдардың жылу таратуға керекті кедергісін келесі формуладан анықгайды:
, (1.1)
мұндағы n - [6] 3* - кесте бойынша сыртқы ауаға қарағанда қоршаушы құрылымдардың сыртқы беттерінің орнына байланысты қабылданатын
коэффициент;
tв - [3] ҚР ҚНжЕ 2.04 - ге сәйкес ғимараттар мен үймереттерді жобалау нормаларына сәйкес алынатын ішкі ауаның есептік температурасы, +22°С;
tН - [6] ҚР ҚНжЕ 2.04 - 2001 бойынша қамтамасыз етілген ең салқын бескүндіктің орташа температурасына тең сыртқы ауаның есептік қысқы температурасы, -21°С; (ҚР ҚНжЕ 2.04-03-2002 Құрылыс жылу техникасы
3 қосымша )
- [6] 2* - кесте бойынша алынатын, ішкі ауа температурасы мен қоршаушы құрылымның ішкі беті температурасы арасындағы нормативтік температуралық айырма, (= 4,5);
-[6] 4* - кесте бойынша алынатын қоршаушы құрылымдардың ішкі беттерінің жылу беру коэффициенгі.
Қоршаушы құрылымның жылу таратуға кедергісін , келесі формуламен анықтау керек:
, (1.2)
мұндағы - (1) формуладағыдай;
Rк - қоршаушы құрылымның жылулық кедергісі біртекті келесі формуламен анықталады:
(1.3)
мұндағы - қабат қалыңдығы, м:
- [3]3* - қосымшаға сәйкес алынатын қабат материалының жылу өткізгіштік есептік коэффициенті, Вт(м °С );
- [6] 6* - кесте бойынша алынатын қоршаушы құрылымның сыртқы бетінің жылу беру коэффициенті (қысқы жағдай үшін), 23 Вт(м °С ).
Rк-ны анықтағанда, сыртқы ауамен желдетілетін ауа қабатшасы мен қоршаушы құрылымның сыртқы беті арасында орналасқан құрылым қабаттары ескерілмейді.
Rk =δ1λ1+δ2λ2+δ3λ3 (1.4)
Rк = R1+ R2+ ...+Rn+Rв.п.=0,115+0,04+ 0,156+х0,07+0,066 (1.5)
х=0,85x0,07 = 0,06 м , осыған байланысты қабат қалыңдығын 100 мм етіп қабылдаймыз
.
1.1-сурет. Есептелген қоршау конструкциясының қалыңдығы.
Жылыту периодының градус-тәулігі (ГСОП) мына формуламен анықтайды:
ГСОП = (tв-tот. пер.)zот. пер.=(22-(-1,6)168=3965 (1.6)
мұндағы tот. пер. , tот. пер. - ҚР ҚНжЕ 2.04-01-2001 [1-кесте] орташа температура
zот. пер. - 168, орташа ұзақтық
Қоршаушы құрылымның жылулық инерциясы Д-ны келесі формуламен анықтау керек.
Д=RS+RS+...+RS (1.7)
мұндағы R,R,R- (1.4) формула бойынша анықталатын қоршаушы құрылымдардың жекелеген қабаттарының қызулық кедергілері, м²·ºСВт;
S,S,S- [6] 3*-қосымша бойынша алынатын, қоршаушы құрылымның жеке қабаттары материалының жылу сіңіруінің есептік коэффициенттері
S=17.98 Вт(м²·ºС); R=0.156;
S=0.94Вт(м²·ºС); R=1.429;
S3=9.60 Вт(м²·ºС); R=0.066;
1.5 Ғимаратты инженерлік қамту жүйелері
Ғимараттың биіктік белгілері жүріс бөлігінің , көше, тротуарлардың белгілеріне байланысты алынған. Гүлдерді суару, талдарды, газондарды суару су құбырымен жүзеге асады.Қалыңдығы бойынша қабат : 40см - өсімді қабат, 100 см - сазбалшық, валуногалечник (3 %) саз бен құм аралас , топырақ қабатына әсер етпейтін бөлігі.Шартты есептік кедергісі Ro=0,3 мПа, жоғары суөткізгіштік қасиеті бар, Топырақ тұтқырлығы жоқ, сулардың капиллярлық көтерілуі табылмаған. Топырақтың салмағы γ=22,8 кНм³, ішкі үйкеліс бұрышы φ=38 градус, топырақтың ілінісуі С=3,3 кПа.
Аймақтағы арықтық жүйе темірбетон жаймадан.
Жылыту. Әкімшілік ғимараттық комплекстің жылыту жүйесі: П тәріздес тіреушілері бар , төменгі талағы бар.Жертөленің астымен магистраль құбырлар өткізілген.Жылыту құралдары ретінде термостатикалық қақпақшасы және термостстикалы басы бар "Calidor" бөлімді радиаторлары қолданылған.
Жылыту құбырлары ретінде болат құбырлары алынған (магистраль және тірекшелі). Жылыту жүйесінің тіреушелер мен құбырларын өткізу жүйесі - ашық. Жылутасығыш - 70-95º параметрлі су.Жертөледе орналасқан жылыту жүйесінің барлық құбырлары шыныматалы қабаты бар 40 мм қалыңдықты минватамен оқшауланады.
Жылыту жүйесінің тіреушелері мен құбырларын төсеу тәсілі - жасырылған.
Желдету. Ғимараттың әр өрт сөндіру бөлігі: түтін жойғыш, сорғыш және ағынды желдеткіш камерамен жабдықталған. Таза ауамен қамту паркингтің жоғары деңгейіндегі жалюзи торына жүзеге асады. Желдетудің ауа әкелу жүйесі жұқа беттік цинктелген болаттан жасалады, сонымен қатар өртке төзімділік мақсатында базальтті материалмен оқшауланған жобада ҚР ҚНжЕ 2.04.05-91 байланысты қарастырылады. Түтінге қарсы қоғаныш жүйесі мен ауа бағанасы 2 мм біркелкі тігісі бар беттен жасалады.
- АӨС. Автоматты өрт сөндіру жүйесі жерасты паркингтің барлық деңгейінде жүреді және инженерлік құрал-жабдықтары арнайы сақталатын бөлмесі болады. АӨС жүйесінің бөлмесі ғимараттың ең төменгі бөлігінде орналасады. Өрт туындаған жағдайдақажет болатын үлкен су көлемі бар сиымдылығы зор зат орналасады. Ғимараттың бүкіл ауданында орналасқан Сплинтлер жүйесі бар.Орташа есеппен 1 данасы 2 шаршы метрге. Ішкі жүйелер су құбырлары, канализация, электрожабдықтау, желдету, сонымен қатар өрт сөндіру жүйесі жобалау ережелері мен нормаларына сәйкес орындалған.
Енгізу құралы ретінде ВРУ панельдері қолданылған.Топтық желілердің өшіргіші бар ЩЭ типті стандартты өабат сауыты ретінде таңдалған.
Қоректендіру және топтық желілерде ВВГ маркалы маркалы, винипластикалық құбыр мыс тармақты ПВ өткізгіштері қабылданған.
Негізгі электр тұтынушылар - ғимарат ішінде орналасқан автоматты режимде жұмыс істейтін желдеткіш камералары. Ғимарат автоматты ң автоматты еөтерілетін қақпамен жабдықталатын. Баспадақ торындағы жарықты басқарып - бақылау өшіргіш (авариялы жарық кезінде) және шлюз тамбурындағы фотореледен автоматты түрде өтеді.
Электробақылау электромонтаждау жұмыстарды басқару мақсатында жобада қосып - өшіру , розетка және асқанлаипасы бар ілгіш патрон қолданылады. Сыртқы металл коммуникацияларды жоғары бораннан қорғау үшін ғимаратқа кіргізер жерінде іргетас арматурасына бекіту қажет.
Желдету және түтінсорғыш жүйелерді автоматты басқару қарстырылған. Жобада ғимараттар барлық бөліктеріне видеобақылау орнатылған. Оператордың бөлмесіне түсетін видеобақылау жүйесі қауіпсіздіктің қызметіне тәулік бойы бақылау жүргізуге мүмкіндік береді.
Көршілес жерасты паркингінде орналасқан дизельді электростанстанция арқылы ғиматаратты автаномды режимде жұмыс атқарады. Дизельді станцияның қуаты ғимарат маңында орналасқан тоғыз түрлі қабатты ғимараттарға жетеді. Салынатан ғимараттардың сыртқы желісі, байланыс проектісін қалалық телекоммуникация орталығы Казтелеком берген техникалық шарттар ТУ - 9204 28 ақпан 2007 жыл.
Гагарин көшесінде орналасқан Р - 9235 тоқ шкафынан алынған өткізгіш қалалық ОПС - 92 телефон желісіне сыйымдылығы 100*2 бокстермен жабдықталды. Байланыстырғыш және тармақталу муфтасы шкаф құдығында орналасады.
Әлсіз ағымды құрал: а) телефон байланысы. Салынатын офистік ғимараттың телефондалу жүйесі қалалық телефон жүйесінен шығады. Телефонды енгізу сыйымдылығы - 30 жұп. өткізгіштер жертөлемін 0,8 м тереңдігінде орналасады. Қабат аралық әлсіз шкафта телефон бөлгіш 10*2 сыйымдылықты ұораптар орнатылған. Телефон аппараттары кабинеттерде, офистерде және де басқа бөлмелерде қарастырылған. Телефон өосылғыштары еденнен 0,4 м биіктікте орнатылады. әкімшілік комплестің жобасындағы әлсіз ағынды қондырғылар мен өрт сигнализациясы сәуле - құрылыстық шешімге сәйкес жасалған. Қалалық телефон желәсінен телефон сымдарын жертөлеге өткізу жүргізілген. Жертөледегі сым әлсіз ағымды қондырғыдан тірекше бойымен тірекшеге дейін жіберіледі. Тоқ қосқыштар 400 мм биіктікте орналасады. Әрқабатта реттегіш қораптарды орнату үшін ШЭС әлсіз ағымды шкаф қойылған.
Жеделесаты байланысы. Жеделсатының жұмысын бақылау, жеделсаты тоқтап қалған кезде диспетчерді шақыру, жөндеу кезінде реттеу үшін желесатының машиналы бөлмесінде телефонды үлестіргіш қораптар қойылған. КРТП сымдары көрші ғимараттағы диспетчерлік бөлмеде орналасады. Және кабельді бокске бөлінеді.
Өрт сигнализациясы. Қоғамдық ғимараттырдың қорғанышы ретінде өрт сигнализациясы қолданылады. Қабаттардағы әлсіз ағымды шкафтарда қабылдағыш - бақылау панельдері орнатылады. өрт сигнализациясының сүйреткісінде түтін, жылу және қол датчигі қосылады. Күзет орныдарындағы индикация және басқару құралдарына қосылып, қабылдап бақылағыш панельдер өзара шинамен байланыстырылады. Эвакуация жолдарында қол мәлімдегіштер қойылады. Негізгі электр тұтынушылар - ғимарат ішінде орналасқан автоматты режимде жұмыс істейтін желдеткіш камералары.
1.6 Антисейсмикалық шаралар
Негізінен сейсмикалық аймақтарда қаңқалы ғимараттардың рамаларын, және басқа жүк көтергіш конструкцияларын тұтас құймалы темірбетоннан тұрғызған ұтымды болып табылады. Сондай-ақ ірі көлемді ғимараттарды жеке-жеке блок етіп тұрғызу сейсмикалық аймақтар үшін маңызды. Ғимараттардың жеке блоктары, әдетте, дұрыс пішінді болады. Ғимарат биіктіктерінің өзгерістері жоспарда симметриялы болады. Ғимараттың сыбайлас бөліктерінде 5 метрден жоғары ауытқу жоқ. Сейсмикасы 9 балл II категориялы топырақ және ұзындығы 54 м құрылыс алаңында антисейсмикалық тігістерді жасау қажет. Антисейсмикалық тігіс қосарлы раманы тұрғызу арқылы жасалады. Антисейсмикалық тігістің ені екі аралас бөліктердің горизоталь ығысуының есептік көрсеткішінен аз болмауы керек. Есептік ығысу мөлшері жүктеме әсері арқылы анықталады. Ғимарат биіктігі 5 м дейін болғанда антисейсмикалық тігіс ені, есептеулер нәтижесіне тәуелсіз, 50 мм - ден аз болмауы тиіс. Ғимарат биік болғандықтан антисейсмикалық тігісті әр 5 м сайын 30 мм қосамыз. Антисейсмикалық тігіс ғимаратты биіктігінен бөлмеуі керек. Ғимарат қабатының саны 3 қабаттан артық болғандықтан, әр бөлігіне 1 баспалдақ торын қабылдаймыз.
Қаңқа,яғни ұстындар, ригельдер, төбе жабындары және қатаңдық диафрагмалары тұтас құймалы темір-бетоннан тұрғызылады. Бетон классы В25, конструкция қаңқалары А ІІІ, АІІ, АІ класты арматуралармен арматураланады. Ұстындар ригеьдер мен ара жабындар арқылы тік жүктемелерді қабылдап оны іргетас плитасына береді. Сейсмикалық әсерлердің талабы бойынша қатаңдық диафрагмалары жеткілікті мөлшерде көлденең жүктемелерді қабылдап статикалық және динамикалық әсерлер кезінде ғимараттың орнықтылығын сақтауында елеулі рөл атқарады. Қоршау қабырға конструкциялары ретінде кірпіш толтырғыштар қолданылады. Тасалар ұстындармен, ал ұзындығы 3 м - ден асса, жабындармен қосылады. Тасалар сейсмикалық жүкткемелерді жүк көтеруші конструкциялармен қоса қабылдайды. Құрылыс алаңының сейсмикасы 9 балл болғандықтан, және де биіктігі 6 қабат рұқсат етілендіктен тасалар кірпіштен қаланған. Кірпіш тасалар биіктігі бойымен 450 мм қима ауданы 0,3 м² арматурамен арматураланады. Ригель рама түйінінде 150 мм көлденең арматурамен (қамыттар) арматураланған.
2 Есептік-конструктивтік бөлім
2.1 Ғимарат қаңқасының сипаттамасы
Ең көп таралған қаңқалық жүйелерге байланысты, рамалы және рамалы-байланысты жүйелер жатады. Ғимарат қаңқасының негізгі элементтері - ұстын мен арқалық тік және көлденең жүктемелерді қабылдап, іргетасқа беретін негізгі жүйені құрайды. Бұған қоса кезкелген қаңқа жүйесі қарқынды және ұзақ әсер ететін жел күштемесі секілді әсерлерге төтеп бере алатын орнықтылыққа ие болу керек. Негізінен сейсмикалық аймақтарда қаңқалы ғимараттардың рамаларын, және басқа жүк көтергіш конструкцияларын тұтас құймалы темірбетоннан тұрғызған ұтымды болып табылады.
Рамалық жүйелерді әрбір ұстын бағытымен рамалық конструкциялар ретінде жобалайды және олар өзара көлденең дискілер арқылы байланысады.
Ал біздің жағдайда тұрғын үйдің конструктивтік схемасы - байланысты-рамалы қаңқа. Көлденең жүктемелерді бойлық және көлденең бағытта орналасқан қатаңдық диафрагмалары қабылдайды.
Қаңқа,яғни ұстындар, ригельдер, төбе жабындары және қатаңдық диафрагмалары тұтас құймалы темір-бетоннан тұрғызылады. Бетон классы В25, конструкция қаңқалары А ІІІ, АІІ, АІ класты арматуралармен арматураланады.
Ұстындардың көлденең қимасы паркинг деңгейінде 600 х 600 мм, 1 - 5 қабаттар аррлығында 500 х 500 мм, 5 - техникалық қабаттар аралығында 400 х 400 мм, ригельдердің көлденең қимасы 350 х 400 мм; төбі жабындардың қалыңдығы 200мм.
Іргетас - қалыңдығы 1200 мм, В25 классты тұтас құймалы темір-бетонды плита. Іргетас плитасы жоғарғы және төменгі бөліктерінде арматуралық сырықтармен және арматура торларымен арматураланады. Монолитті іргетас плитасының бетоны қалыңдығы 50мм В7,5 класс бетон маркасынан орындалатын бетонды төсеменің үстіне орнатылады. Ұстындар ригеьдер мен ара жабындар арқылы тік жүктемелерді қабылдап оны іргетас плитасына береді. Сейсмикалық әсерлердің талабы бойынша қатаңдық диафрагмалары жеткілікті мөлшерде көлденең жүктемелерді қабылдап статикалық және динамикалық әсерлер кезінде ғимараттың орнықтылығын сақтауында елеулі рөл атқарады.
Сыртқы қабырғалар қалыңдығы 300 мм болатын тұтас құймалы темір-бетоннан тұрғызылады. Қоршау қабырға конструкциялары ретінде пено-блокты кірпіш толтырғыштар қолданылады. Құрылыс ауданына байланысты ерекшеліктер:
- жел ауданы - III ҚНжЕ 2.01.07-85 (W = 38 кгм[2]);
- қар ауданы - II ҚНжЕ 2.01.07-85 (S = 70кгм2);
- есептік сейсмика - 9 балл;
- сейсмикалық қасиеттері бойынша топырақ категориясы - II;
- үймереттің жауапкершілік деңгейі - I (қалыпты).
2.1.1. Жүктемелерді жинақтау және есептік схеманы құру
2.1-кесте- Ара жабындарға түсетін жүктемелерді жинақтау.
№
р.н
Жүктеме
Нормативтік жүктеме,
кНм[2]
Сенімділік коэффициенті γ
Есептік
жүктеме , кНм[2]
1
Тұрақты:
Бөлме аралық қабырғалар
3,0
1,2
3,6
Еден құрылымы(орташа есеппен)
0,11
1,3
0,143
Тегістеуші қабат δ=300 мм ρ=1800 кгм3
0,54
1,3
0,702
керамзитоботен δ=50 мм ρ=1300 кгм3
0,65
1,3
0,845
Темірбетон жабын δ=200 мм ρ=2500 кгм3
5
1,1
5,5
Барлығы g=
9,3
-
10,79
2
Уақытша
Ұзақ мерзімді
Пайдалы
1,5
1,3
1,95
Толық q=
10,8
-
12,74
2.2-кесте - Төбе жабынына түсетін жүктемелерді жинақтау
№
р.н
Жүктеме
Нормативтік жүктеме,
кНм2
Сенімділік коэффициенті, γ
Есептік
жүктеме , кНм2
1
Тұрақты:
-Шатыр конструкциясы
гидрооқшаулағыш төсем
0,07
1,2
0,084
2.2-кестенің жалғасы
1
Тұрақты:
-Шатыр конструкциясы
гидрооқшаулағыш төсем
0,07
1,2
0,084
еңісті тегістеуші қабат
1,8
1,3
2,34
2
-Шатыр еденінің конструкциясы
минералды мақта
0,15
1,2
0,18
арматураланған тегістеуші қабат
1,26
1,3
1,638
буоқшаулағыш қабат
0,030
1,2
0,036
Темірбетон жабын δ=200 мм ρ=2500 кгм3
5
1,1
5,5
Барлығы g=
8,31
-
9,778
3
Уақытша (v)
Қар жүктемесі
1
1,4
1,4
Толық q=
9,31
-
11,178
2.2 Лира 9.6 бағдарламасы арқылы тұтас құймалы темірбетонды тұрғын үйдің қаңқасын есептеу
Лира 9.6 бағдарламасы - қолданылуына байланысты әр түрлі конструкцияларды, есептеуге, зерттеуге, проектілеуге, арналған программалық комплкес. Лира программалық комплексі құрылыс, машина жасау, атомдық энергетика, мұнай өңдеу, және т.б сфераларда қолданылады.
Лира программалық базасының шамамен 40 жылдай жасау, даму, ғылыми зерттеулерге қолдану, проектілеу практикасында тарихы бар.
Лира программалық комплексі үзіліссіз даму үстінде, программалар жаңа операциялық жүйелерге, графикалық орталарға бейімделуде. Лира программалық базасының ең соңғы моделі Лира 9.6.
Лира 9.6 программасы обьектіні әр түрлі статикалық, температуралық, деформациялық, динамикалық, жүктемелерден басқа, проектілеу процестерін автоматтандыруға атап айтқанда: жүктемелердің, әсерлердің үйлесімін есептеу, конструктивтік элементтерді беру, темірбетон және болат конструкцияларының қималарын анықтау, және тексеру, колонналар мен арқалықтардың жұмыстық сызба эскизедерін жасауға мүмкіндік береді.
Лира 9.6 программасы есептеліп жатқан модельдің жалпы орнықтылығын зерттеуге, әр түрлі қирау теорияларына сәйкес элементтердің қима беріктігін тексеруге мүмкіндік береді.
Арматура мен бетонның сипаттамалары:
Бетон класы В25. Призмалық беріктігі Rв=14,5МПа. [5] Осьтік созылу беріктігі Rвt=1,05МПа. Серпімділік модулі Ев=2,7х10[4] МПа. [5]Бетонның жұмыс істеу коэфициенті =0,9 .
Rвt=1,05х0,9=0,945МПа, Rв=14,5х0,9=13,05МПа.
Арматура класы АIII. Есептік кедергісі Rs=365МПа [5]. Көлденең арматура АI Rsw=365МПа, Ев=2,7х104.
2.2.1 Ғимарат қаңқасын есептеудің нәтежиелері
АРМАТУРА ТАҢДАУ НӘТИЖЕЛЕРІ
ДАТА:10 наурыз 2016 КОД: RAS4ET ЛИРА (Тб конструкции) v9.6 ЛИРА софт. КИЕВ
___________________________________ ___________________________________ __________________________________
Э Қ КӨЛДЕНЕҢ АРМАТУРА ЖАРЫҚШАНЫҢ
Л И БОЙЛЫҚ АРМАТУРА -----------------------------АШЫЛ У
Е М ( см2 ) ASW1 (см2) ASW2 (см2)
М А ---------------------------- ЕНІ(мм)
Е -------- БҰРЫШТЫҚ ---------- ҚИМА ЖАНЫНДА ------ АДЫМДАР (см) АДЫМДАР (см)---------
Н
Т AU1 AU2 AU3 AU4 AS1 AS2 AS3 AS4 % 15 20 30 15 20 30 ЕСЕҰЗАҚ
---------------------------------- ----------------------------------- -----------------------------------
ЕСЕП НЕГІЗГІ CХЕМА
---------------------------------- ----------------------------------- -----------------------------------
ӨЗЕК
ТІК БҰРЫШ B = 60.0 H = 60.0 (см)
БЕТОН: B25 ; АРМАТУРА: БОЙЛЫҚ A-III ; КӨЛДЕНЕҢ A-I
14590 1 С 12.57 12.57 12.57 12.57 8.05 8.05 13.13 13.13 2.57 0.01 0.02 0.02 0.01 0.02 0.02
12.57 12.57 12.57 12.57 8.05 8.05 13.13 13.13 2.57
2 С 12.57 12.57 12.57 12.57 8.39 8.39 13.83 13.83 2.63 0.01 0.02 0.02 0.01 0.02 0.02 0.33
12.57 12.57 12.57 12.57 8.39 8.39 13.83 13.83 2.63
14591 1 С 12.57 12.57 12.57 12.57 37.77 37.77 9.11 9.11 4.00 0.42 0.55 0.83 0.02 0.03 0.04 0.40
12.57 12.57 12.57 12.57 37.77 37.77 2.99 2.99 3.66
2 С 12.57 12.57 12.57 12.57 17.54 17.54 14.52 14.52 3.18 0.42 0.55 0.83 0.02 0.03 0.04 0.25
12.57 12.57 12.57 12.57 17.54 17.54 14.52 14.52 3.18
14592 1 С 12.57 12.57 12.57 12.57 15.50 15.50 9.09 9.09 2.76 0.12 0.17 0.25 0.09 0.12 0.18 0.33
12.57 12.57 12.57 12.57 15.50 15.50 9.09 9.09 2.76
2 С 12.57 12.57 12.57 12.57 15.04 15.04 9.56 9.56 2.76 0.12 0.17 0.25 0.09 0.12 0.18
12.57 12.57 12.57 12.57 15.04 15.04 9.56 9.56 2.76
14593 1 С 12.57 12.57 12.57 12.57 12.65 12.65 8.71 8.71 2.58 0.06 0.08 0.13 0.06 0.07 0.11
12.57 12.57 12.57 12.57 12.65 12.65 8.71 8.71 2.58
2 С 12.57 12.57 12.57 12.57 5.34 5.34 15.71 15.71 2.57 0.06 0.08 0.13 ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
