1. Сәулеттік-жоспарлау бөлімі
1.1 Жалпы орналасуы
Жобаланып жатқан обьект – қонақ үй – сауда кешені. Ғимарат биіктігі -5
қабатты. Көп қабатты бөлігі 96 орыннан тұратын қонақ үйді көрсетеді. Бір
қабатты бөлігінде сауда мен қонақ үйдің қызметтік-тұрмыстық бөлігі
орналасқан.
Құрылыс ауданы – Қостанай қаласы.Құрылыс алаңы 68 км орналасқан.
СНиП РК 2.04.-01-2010 бойынша құрылыс алаңының климаттық жағдайлары:
Қостанай қаласында желдің айлар бойынша қайталануы (бөлшектің алымы),%,
желдің бағыттар бойынша орташа жылдамдығы (бөлшектің бөлімі), метрсек
Айл С
81 62
Ауаның температурасы:
- ең суық бескүндік 0,98 қамтамасыздығымен -370С,
- ең суық тәуліктің 0,98 қамтамасыздығымен -400С,
- ең суық тәуліктің 0,92 қамтамасыздығымен -360С,
- 0,94 қамтамасыздығымен - 240С.
- абсолютті ең төмен (минималды) - 0С.
- абсолютті ең жоғары (максимальды)- +420С.
Жерге түсетін ылғал мөлшерлері, мм:
- сәуір-қазан айларында – 237 мм,
- қараша – наурыз айларында – 73 мм;
Жердегі (топырақтағы) тоңның тереңдігі – 140 см.
Қар салмағы бойынша 2-ші қар ауданына жатады – s0=0.7кПа.
Желдің қысымы бойынша 3-ші жел ауданына жатады – w0=0.38кПа.
Жер асты суларының деңгейі жер асты деңгейінен 4.4 м тереңдікте
байқалады. Суды талдау нәтижелері бойынша су мен бетон жақсы байланысады.
Құрылыс алаңының жер бедері жеткілікті жайпақ. Шекара аймағында 3 м
биіктікте еңкеюінің ауысуын білдіреді (2%).
1.2 Бас жоспар
Құрылыс үшін тағайындалған телім нысаны қаланың инфрақұрылымымен жақсы
көлік байланысын қамтамассыз ететін жолдың жанында орналасқан.
Өрт сөндіру көліктерінің кедергісіз жүруі үшін ғимарат айналасында
көліктердің өтуіне арналған арнайы жол орналасқан. Осы жолдар тауарларды
жеткізу үшін және қызметкерлердің көліктерін қоятын орынға жетуін
қаматамассыз ету үшін қызмет атқарады.
Бас жоспардың бөлімдері:
- қонақ үйдің сауда кешенінің ғимараты
- шаруашылық аулалар
- қонақ үйдің қызметтік аймағы
- сауда мекемелерінің қызметтік аймағы
- келушілер аймағы
Кәсіпорынды тамақпен және қонақ үйді жабдықтау, қалдықтарды сақтау
және тауарларды сауда мекемелеріне жеткізу үшін шаруашылық аулалары қызмет
етеді. Шаруашылық аулалары салынып жатқан кешеннің сыртқы жағында
орналасқан. Бұл келушілер мен қызметтік көліктерін бөлуге мүмкіндік береді.
Қонақ үйдің қызметтік аймағы қонақ үй қызметкерлеріне арналған. Оның
құрамына қызметкерлердің кіретін бөлігіне жақын орналасқан 20 көлікке
арналған орын орналасқан. Бұл аймақ салынып жатқан ғимараттың сыртқы
жағындағы екі шаруашылық ауласының ортасында орналасқан.
Сауда мекемелерінің қызметтік аймағы қызметкерлерге арналған. Оның
құрамында 6 көлікке есептелген орын орналасқан. Бұл аймақ қызметкерлердің
мекемеге жылдам қатынауын қамтамассыз ету үшін ғимараттың бүйір бетінде
орналасқан.
Келушілерге арналған аймақ 160 көлікке арналған орыннан және
келушілерге демалуға аранлаған орыннан тұрады. Бір көлікке арналған орынның
өлшемі 6х3 м құрайды. Келушілерге арналған орынға көшеден кіру үшін екі
кіру жолы бар. Келушілердің демалу аймағының ортасында гүлзар орналасқан.
Гүлзардың айналасында орындақтар орналасқан.
Орталық кіру аймағы тас төселген жабындар түрінде жасалған. Қалған
жаяу жүрушілер жолдары және көлік жолдары асфальт-бетоннан жасалған.
Негізгі көлік жолдарының ені – 6 м, жаяужол ені – 3м.
Бас жоспардың негізгі технико-экономикалық көрсеткіштері
- телім ауданы 27000 м²
- құрылыс алаңының ауданы 6150 м²
- асфальт және тас төсеу ауданы 12909 м²
- көгалдандыру ауданы 7941 м²
- құрылыс салу коэффициенті 0.23
- тас төсеу коэффициенті 0.48
- көгалдандыру коэффициенті 0.29
- аумақты пайдалану коэффициенті 0.72
1.3 Көлемдік-жоспарлау шешімі
Ғимарат жоспарда түзу емес түрде орналасқан. Бес қабатты орталық
бөлігі тікбұрыш түрінде жасалған. Онын жақтарында ортасынан шетіне қарай
дөңгелегі бар бір қабатты бөліктері орналасқан.
Осіндегі негізгі өлшемдері 139х60 м. Екінші және одан кейінгі қабаттар
осіндегі негізгі өлшемдері 60х15 м.
Бес қабатты бөлігі үстінде самғап тұр. Биіктігі тік бұрышты шығыңқы
элементтер көмегімен сызылады. Сондай-ақ, биіктігі орталық бөлігінің жаппай
шынылануымен ерекшеленеді. Осылайша, қонақ үй дәліздерінің жарықтандырылуы
қамтамассыз етіледі.
Бірінші қабаттың таза еденінен толық биіктігі – 24 м. Бір қабатты
бөлігінің биіктігі – 5.4 м.
Қонақ үйдің типтік тұрғын қабаттарының биіктігі – 3.6 м.
Сауда залдары мен бірінші қабатының биіктігі – 4.2 м.
Техникалық қабат биіктігі – 2.4 м.
Техникалық қабат қонақ үйдің тұрғын-үй бөлігімен байланысуын
орналастыру үшін арналған.
1.3.1 Қонақ үй
Жобаланып жатқан қонақ үй аз сыйымдылықты және аз қабатты жалпы типтік
қонақ үй құрамына жатады. Жайлылық деңгейі бойыннша - I разрядты.
Функционалдық мақсаты бойынша түрлі қонақ үйлер тұрғын, қоғамдық және
қызметтік-шаруашылық бөлігі болып бірігеді. Осылайша, тұрғын және қоғамдық
бөлігі негізгі құрамдас бөлігі болып табылады. Орналасуы бойынша және осы
бөліктердің есептелуі бойынша әр түрлі көлемді-кеңістікті қонақ үйдің
құрылымдары құрылады. Біздің жағдайда тұрғын және құрамдас бөліктері бір
ғимаратта орналасқан. Осылайша, қоғамдық мақсаттағы бөлігі төменгі бөлікте
орналасқан, ал тұрғылықты бөлігі – үстінде. Қоғамдық тұрғын-үй орналасқан
төменгі қабаттағы құрылыс аумағының тұрғын бөлігі құрылыс ауданынан өзінше
стилобат жасап артып тұр және оның үстінде қонақ үйдің тұрғын бөлігі
орналасқан. Осындай қабылдау, құрылыс тәжірибесінде кеңінен таралған және
құралас ауданын қысқартуға көп үлес қосады.
Тұрғын қабаттарының жоспарлау құрылымы дәліз түрінде қабылданған және
оның екі жағынан номерлер орналасқан. Жоспардың геометриялық түрі –
тіктөртбұрыш.
Тұрғын үйлерді бірінші қабатпен тік өзара байланысын қамтамассыз ету
үшін екі лифт және баспалдақ алаңы қолданылады. Баспалдақ алаңының осьтегі
размері 6х3 м.
Қызметкерлерге бөлек лифт пен баспалдақ алаңы қарастырылған.
Тұрғын үйлердің жалпы ауданы 1437.98 м² құрайды.
Қызметтік-шаруашылық үйдің жалпы ауданы – 1197.06 м²
Тұрғын үй қабатының ауданы – 940.68м²
Бірінші қабат ауданы – 6149.72 м²
Әр тұрғын үй қабатында әр қабатқа арналған қызмет көрсету қарастырылған,
оның толық ауданы 52.99 м² құрайды.
Қонақ үй құрамына тамақтандыру кешені кіргізілген. Оның қызметтік
орны өзге мақсаттағы жайлардан оқшауланған.
Тамақтандыру кәсіпорнының толық ауданы 429.03 м² құрайды.
Одан келушілерге арналған орын құрайды:
- 133.38 м² ауданды түскі ас залы, екі шығу есігімен қамтамассыз етілген.
- 16.93 м² ауданды бар.
- қол жуғышымен гардероб – 54.54 м²
Тұрғын қабаттарынан эвакуациялау баспалдақ алаңы арқылы жүргізіледі
және олар бір-бірінен жеткілікті аралықта орналасқан. Бірінші қабаттан
сыртқа шығу вестибюль және қонақ үйге қызметтік кіру жағынан жүргізіледі.
Тағы да шатырға шығуға екі шығу баспалдақтары қарастырылған.
1.3.2 Сауда мекемелері
Көлемдік-жоспарлық құрылымы тауарлар қозғалысының функционалдық
жүйесімен анықталады және прогрессивтік технологияны, жаңа құрылғыларды
және кешенді механикаландыру мен өндірістік процестерді автоматтандыруды
ескереді, сатып алушыларға оңтайлы қоршаған ортаны қамтамасыз етеді.
Ішкі жүк ағындарының және сатып алушылардың қозғалу жолдарын жақсы
ұйымдастыру мақсатында сауда мекемелерін жоспарлау кезінде осы ағындарды
мүшелеп бөлу және оқшаулау қарастырылған.
Сауда залдарының биіктігі – 4.2м.
Сауда бөлмелері кешеннің бір қабатты бөліктерінде орналасады. Оларда
табиғи бүйірінен жарықтандыру болады. Әрбір залға 3 шашыраңқы шығу есіктері
қарастырылған.
Тауарларды жеткізу үшін көлік тұрағынан 0.9 м биікте түсіру
платформалары көзделген. Платформа ені 4м. Олар көліктерді артқы немесе
артқы және оң жағынан түсіруге жобаланады. Бұл ретте, жүк түсіру
платформалары шатыр астында орналастырылады. Бұл жағдайда тауар түсіру
платформасынан қабылдау орнына жеткізіледі.
Әрбір сауда мекемелерінің жалпы ауданы – 1574.8 м²
Сату залдарының ауданы – 942.41 м²
Жылу тораптары мен электр қондырғылары әрбір сауда мекемелерінде және
қонақ үйлерде орналастырылады.
1.4 Құрылымдық шешімдері
Қонақ үй – сауда кешені II дәрежелі жауапкершілікті ғимарат қатарына
жатады. Көп қабатты бөлігінің өртке қарсы тұру дәрежесі – II, бір қабатты
бөлігі – III.
Ғимараттың құрылымдық жүйесінің рамасы болатты каркасыты көрсетеді.
Ғимарат іргетасы – ұстын астында орналастырылатын монолитті іргетас.
Қабырғалары салмақ көтермейтін жылу оқшаулағыш пенобетон блоктарынан
жасалған, сыртқы жағы аспалы желдетілген қасбеттермен қапталады. Пенобетон
блоктарының қалыңдығы – 200мм. Қолданылатын жылытқыш – Роквул қалыңдығы
150 мм. Қабырға блоктары тікелей жабынға сүйенеді.
Терезе ойықтары аллюминді жақтаулы қос шыны пакеттермен толтырылады.
Олардың үстінде темірбетон ұстатқыштары орналастырылады.
Тұтас әйнекті сауда залдары стеклопакетімен толтырылған аллюминді
жақтаулардан жасалады.
Ұстынның бір қабатты бөлігі үшін сандық осі бойынша қадамы 12 м және
көп қабатты бөлігі үшін 15м. Әріптік осі бойынша ұстын қадамы – 6 м.
Бір қабатты бөлік үшін ұстын жоспардағы өлшемі 300х300 мм бойынша
екі таврлы қима түрінде жасалады. Көп қабатты бөлігінің ұстындары 400х400
мм қимасы бойынша жасалады.

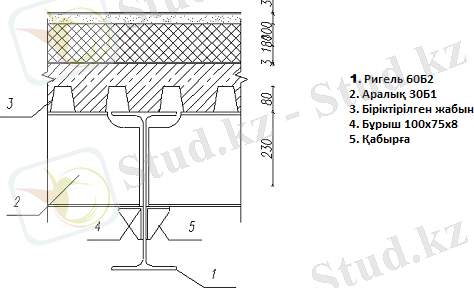

Қабат аралық жабындар монолитті темірбетоннан жасалған аралас
жабыннан және болат профильді төсеніштен жасалған. Аралас жабын аралықтарға
2.5 м қадаммен сүйенеді.
Бір қабатты бөлігінің жабыны болат профильді төсеніштен жасалады және
3м қадаммен аралықтарға орналастырылады.

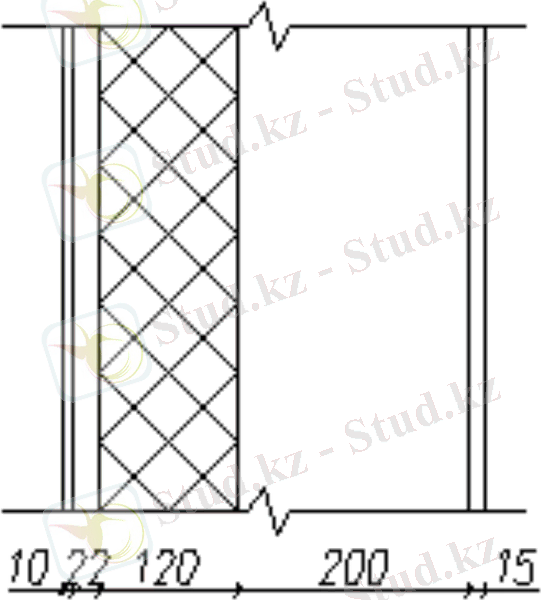

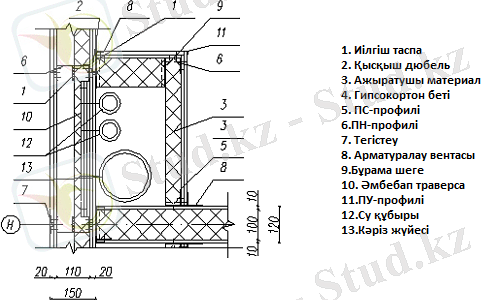

Арақабырғалар гипсокартон түрінде жасалады. Арақабырғалардың жиынтық
қалыңдығы қызметтік және қоғамдық бөліктерінде 120 мм құрайды. Тұрғын
бөлмелерінің арақабырға қалыңдығы 150 мм құрайды және арасын дыбыс
өткізбейтін материалмен толтырады. Бұл ыңғайлы акустикалық жағдай жасауына
мүмкіншілік береді.
Сантораптар, цехтар сияқты дымқыл үйлер ылғалға төзімді гипсокартонмен
қапталады және суды төмен өткізу мен ылғалдың енуіне кедергісі бар
гипсокартон пайдаланылады.
Қалған үй-жайлар қарапайым гипсокартонмен қапталады.
Қаңқа элементтерін талап етілетін отқа төзімділігін бір қабатты
қарапайым гипсокартонмен қаптайды және гипсокартонның ашық отқа жоғары
қарсылатын қабатымен қапталады.
Негізгі қаңқасының арақабырғасы профиль болып табылады. Олардың 50х50
мм- ден 100х50 мм-ге дейінгі қимасы болады.
Дыбысты оқшаулау қабаты ретінде минералды немесе синтетикалық
байланысқан шыны талшықтар қолданылады.

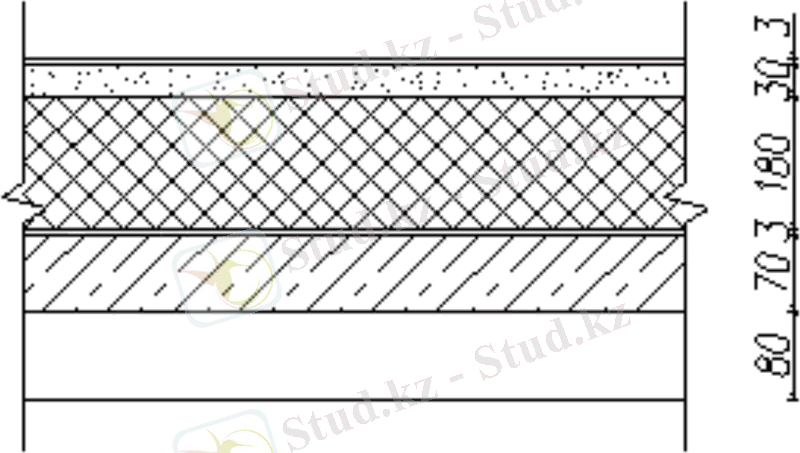

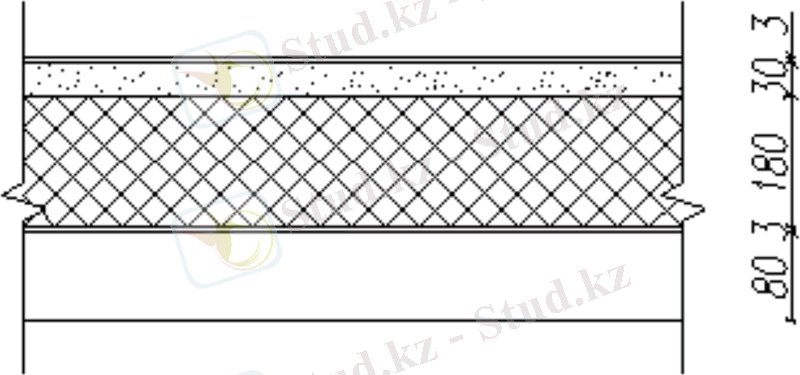

Жабынның негізгі материалдары – гидрооқшаулау қабаты Изолен, 30 мм
қалыңдықты цементтік тартпа, қонақ үйдің үстіндегі 180 мм қалыңдықты
жылытқыш Ursa және 150 мм бір қабатты бөлігінің үстінде.

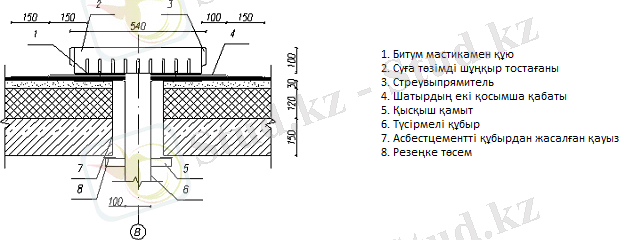

Жабындағы суағар ішке біріктіріліп орнатылады. Суды жинау құйғыштар
арқылы жүзеге асады:
Баспалдақтардың көп қабатты бөлігі металл косоурамен төселген жиынтық
темірбетон сатылары түрінде орындалады:
Сыртқы баспалдақтар құрамалы темірбетоннан жасалады.

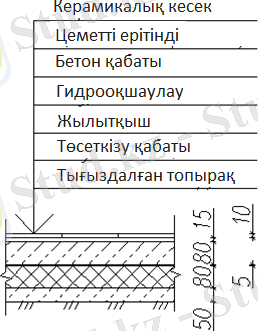

Қолданылатын едендердің құрылымы үй-жайлардың тағайындалуына
байланысты бөлінеді. Мәселен, дәретханаларда, сауда залдарында, киім
ілгіштерде, тамақ цехтарында, тамақтану залында және барда кесек едендер
қолданылады:

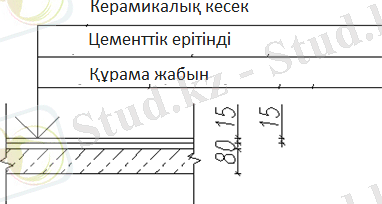

Қызметкерлердің үй-жайларда болуы, бухгалтерия, архив, касса,
қызметкерлер бөлмесі сияқты бөлмелерде төмендегідей едендер қолданылады:
Бірінші қабат дәліздерінде, қоймаларда. Тауарларды сақтау
орындарында, шеберхана мен қоймаларда цементтік едендер қолданылады:
Тұрғын қабаттардың дәліздерінде кесек едендер қолданылады:

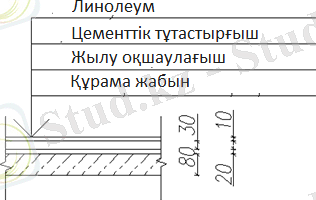

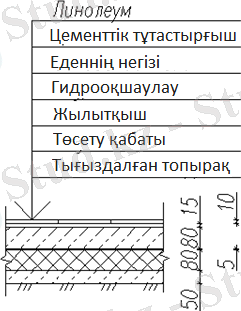

Тұрғын бөлмелерде едендер линолеумнан жасалады:
Бөлмелердің, кабинеттердің, қабылдау бөлмелері мен қызметшілер
бөлмелерінің қабырғалары боялған түсқағаздармен жабыстырылады. Бұл
бөлмелердің түсін өзгерту қажет болғанда өзгертуге мүмкіндік береді.
Қабырғаларды жабу плиткамен күптеледі. Киім ілетін бөлме мен қоймаларда
қабырға бояумен боялады. Қонақ үйдің дәліздері мен вестибюлінің қабырғалары
фактуралық сылаумен жасалады.
Қызметтік, тұрмыстық, әкімшілік бөлмелердің және дәліздердің төбесі
табиғи материалдан жасалған аспалардан жасалады. Санитарлық тораптар,
себезгі секілді бөлмелерде металл панельдер қолданылады.
1.5 Қоршау құрылымдарының теплотехникалық есебі
Қысқы мерзімде жылу шығынын қысқарту мақсатында және жаз кезінде жылудың
болуын қамтамасыз ету үшін қабырға қоршаулары мен жабындардың
теплотехникалық есебі жүргізіледі.
1) СНиП РК 2.04.-01-2010 1 қосымшаға сәйкес ылғалдылық аймағын анықтаймыз.
Қостанай қаласы – қалыпты ылғалды аймақ.
2) 1 кесте бойынша үй-жайлардың ылғалдылығын анықтаймыз-құрғақ.
3) 2 қосымшаға сәйкес ылғалдылығына байланысты үй-жайлардың қоршау
құрылымдарының пайдалану шарттарын және құрылыстың ылғалдылық аймағын
анықтаймыз – А.
4) Жылыту кезеңінің тәліктік градусын анықтаймыз
, мұндағы
- ішкі ауаның есептік температурасы, (С, ГОСТ 12.1.005-88 бойынша
және жобалау нормаларына сәйкес келетін ғимараттар мен имараттар бойынша
қабылданады.
- сыртқы ауаның есептік қысқы температурасы, (С, орташа температурасы
- орташа температура, (С, және ұзақтығы, тәулік, СНиП РК 2.04.-01-
2010 бойынша тәуліктік ауаның орташа температурасы 8 (С –қа тең.
1.5.1 Қабырғалық қоршаулар
Талап етілетін қабырғалық қоршау құрылымдарының жылу өткізуге қарсыласуы,
санитарлы-гигиеналық және жайлылық шарттарына жауап беруән 1б кестесі
бойынша анықтайды
Қабырғалық қоршаулар келесідей қабаттардан тұрады:
Қабаттың аталуы Қалыңдығы, мм λ, Вт(м·°С) R, м²·°СВт
Сылау 15 0.7 0.021
Газобетон 200 0.22 0.909
"Роквул" жылытқышы 100 0.047 2.128
Әуелі қабат 22
Қаптау 10 2.91 0.003
Термиялық кедергісі R, м²·(СВт, қоршалған құрылымдардың көп қабатты қабаты
және біртекті(бір қабатты) қоршау құрылымдарының қабаты.
, мұндағы
( — қабаттың қалыңдығы, м
( — материал қабатының есептік жылу өткізгіштігі, Вт(м·(С), 3-ші қосымша
бойынша қабылданған.
Қоршау құрлымдарыдың қабаттарының жиынтық кедергісі (сүйемелдеу кедергісін
ескермейміз).
Қоршау құрылымдарының жылу өткізгіштікке кедергісі
, мұндағы
- қоршау құрылымдарының ішкі бетінің жылу беруге коэффициенті, 4
кесте бойынша қабылданады.
- қоршау құрылымдарының сыртқы бетінің жылу беруге коэффициенті
(қысқы мерзім үшін), 6 кесте бойынша қабылданады.
Аспалы қасбет секілді біріктірілген суық көпірлердің болуынан, жылу
оқшаулау қалыңдығын үлкейтеміз және бекітпелердің теріс әсерін болдырмау
үшін 120 мм-ге дейін сыртқы қабырғаға қоямыз.
1.5.2 Қонақ үй жабыны
Жылу өткізуге санитарлы-гигиеналық және жайлылық талаптарына керекті
кедергі жауап береді, 1б кесте бойынша анықталады.
Жабын келесідей қабаттардан тұрады:
Қабаттың аталуы Қалыңдығы,мм λ, Вт(м·°С) R, м²·°СВт
СПН 1 58 0
Темірбетон 70 1.92 0.036
"Пароизол" будан айыру 3 0.17 0.018
"Ursa" жылытқыш 180 0.041 4.39
Цементтік тартпа 30 0.76 0.039
Орама кілем 3 0.17 0.018
Термиялық кедергісі R, м²·(СВт, қоршалған құрылымдардың көп қабатты қабаты
және біртекті(бір қабатты) қоршау құрылымдарының қабаты.
, мұндағы
( — қабат қалыңдығы, м
( — материал қабатының есептік жылу өткізгіштігі, Вт(м·(С), 3-ші қосымша
бойынша қабылданған.
Қоршау құрлымдарыдың қабаттарының жиынтық кедергісі (сүйемелдеу кедергісін
ескермейміз).
Қоршау құрылымдарының жылу өткізгіштікке кедергісі
, мұндағы
- қоршау құрылымдарының ішкі бетінің жылу беруге коэффициенті, 4
кесте бойынша қабылданады.
- қоршау құрылымдарының сыртқы бетінің жылу беруге коэффициенті
(қысқы мерзім үшін), 6 кесте бойынша қабылданады.
1.5.3 Сауда мекемелерінің жабыны
Жылу өткізуге санитарлы-гигиеналық және жайлылық талаптарына керекті
кедергі жауап береді, 1б кесте бойынша анықталады.
Жабын келесідей қабаттардан тұрады:
Қабат аталуы Қалыңдығы,мм λ, Вт(м·°С) R, м²·°СВт
СПН 1 58 0
"Пароизол" будан айыру 3 0.17 0.018
"Ursa" жылытқыш 140 0.041 3.415
Цементтік тартпа 30 0.76 0.039
Орама кілем 3 0.17 0.018
Термиялық кедергісі R, м²·(СВт, қоршалған құрылымдардың көп қабатты қабаты
және біртекті(бір қабатты) қоршау құрылымдарының қабаты.
, мұндағы
( — қабат қалыңдығы, м
( — материал қабатының есептік жылу өткізгіштігі, Вт(м·(С), 3-ші қосымша
бойынша қабылданған.
Қоршау құрлымдарыдың қабаттарының жиынтық кедергісі (сүйемелдеу кедергісін
ескермейміз).
Қоршау құрылымдарының жылу өткізгіштікке кедергісі
, мұндағы
- қоршау құрылымдарының ішкі бетінің жылу беруге коэффициенті, 4
кесте бойынша қабылданады.
- қоршау құрылымдарының сыртқы бетінің жылу беруге коэффициенті
(қысқы мерзім үшін), 6 кесте бойынша қабылданады.
1.6 Үдерістер технологиясы
1.6.1 Қонақ үй
Кеңістік құрылымы қонақтар, қызметшілер мен қоғамдық мақсатта
келушілердің ағындарының нақты бөлінуін қамтамасыз етеді.Келушілер негізгі
кіру аймағын, қабылдау аймағын, күту, демалу және ұйымдасқан топтарды
жинау, анықтама, тамақтану кәсіпорнына, байланысу аймағына кіруге бөлген
кіру есігінен қонақ үй вестибюльіне енеді. Қабылдау және тіркеу аймағы
қабылдау бюросын, тіркеуді және берендеу бюросын қамтиды. Кезекші
бөлмесінде темірсандық орналасқан. Берендеу бюросында жедел пункті және
факсимальді байланыс орналасады. Негізгі кіру есігінің жанында жүк
вестибюльі орналасқан. Жүктерді сақтау үшін вестибюльде сақтау бөлмесі
орналасқан. Сондай-ақ, келушілерге байланыс бөлімшесі және телефонмен
сөйлесу орны, дәрігер бөлімшесі орналасқан. Негізгі ағындардан тыс
қызметтік санитарлы-гигиеналық блоктар орналасқан.
Тік байланыстар (екі лифт пен баспалдақ) вестибюльде орналасқан.
Асханаға және барға кіру қол жууға арналған қаяулар орналасқан киім ілетін
бөлмеле арқылы жүреді.
Әкімшілік үй-жайы келушілердің негізгі ағындарынан тыс бірінші қабатта
топтастырылған. Қызметтік кіру бөлімінде душы бар киім ілетін орын
орналасқан. Қонақ үй жұмысшыларына 20 орынға арналған көлік қою орындары
ұйымдастырылған.
Қызметтік-шаруашылық үй-жайлар міндеттерді бірінші қабатта да
орындауға топтастырылған. Тік байланыстар кезінде сақтауға арналған бөлім,
сақтық қойма және киімдерді бөлу үшін бөлме орналастырылған. Киімдерді
қабаттарға жеткізу лифттің көмегімен жүргізіледі. Шеберханалар мен
материалды-техникалық қоймалар жеке топтарға орналастырылған.
Қонақ үй құрамына 100 орындықты асхана қосылған. Оның жұмысы жартылай
дайын өнімдер мен жоғарғы дәрежелі дайындықты өнімдер арқылы жүзеге асады.
Мекменің үй-жайларын төрт топқа бөлеміз: келушілер үшін, өнімдерді қабылдау
және сақтау, өндірістік, қызметтік-тұрмыстық.
Келушілерге арналған үй-жайға түскі үлестіру залы, қол жуғышы бар киім
ілетін орын және бар кіреді. Залдағы негізгі өтетін жолдың ені 1.5 м. Түскі
ас ішетін залға және барға жол киім ілетін бөлме арқылы өтеді.
Қабылдау және сақтау үшін үй-жайдың жүк түсіру бастырмасы бар.
Тұғырнама ені 4 м. Жерден есептегендегі биіктігі 0.9 м, сондықтан арнайы
түсіру құрылғылары қолданылмайды. Ол тек бір мезгілді түсіруге және тек бір
көлікпен түсіруге есептелген. Сосын азық-түлікті құрғақ өнімдерді сақтайтын
бөлмеге жүктейді, ал көкеністерді салқын бөлмелерде сақтайды. Арбалар
көмегімен тасымалдау жүргізіледі.
Өнімдер сақтау орнынан кейін дайындайтын цехқа өтеді. Дайындайтын
цехтан өнімдер салқын цехқа өтеді. Салқын цехтан кейін жылы цехқа
жіберіледі. Дайын тағамдар таратқыш құрал арқылы тікелей залға шығады.
Жылыту цехта асхана және ас үй ыдыстарын жуу үшін жуушылар жұмыс атқарады.
Төртінші топ қызметкерлер киім ілетін бөлмені қамтиды және оның шомылатын
орны, санитарлық желісі және өндіріс меңгерушінің бөлмесі бар. Топтың жалпы
қонақ үй әкімшілігінен кіру орны бар.
Қонақ үйдің тұрғын бөлігінің әр қабатында бөлмелерден бөлек орналасқан
қабаттық қызмет көрсету топтары орналасқан. Бұл топтардың тұрғындардың
байланыстарынан бөлек өздерінің тік байланыстары бар.
Барлық тұрғын қабаттарының баспалдақ торлары мен лифттерінде демалу
және күту үшін арналған холл орналасқан. Холлдан балконға шығуға
мүмкіншілік бар.
Қонақ үйдің жалпы сыйымдылығы 96 орынға есептелген. Оның құрамына 36
екі орынды бөлмелер және 24 бір орынды бөлмелер кіреді. Әрбір бөлмеде
санитарлық торап, шомылатын бөлме, әжетхана және қол жуғыш орналасқан.
Бөлмелер бөлек балкондармен жабдықталған.
1.6.2 Сауда мекемесі
Кешен құрамындағы сауда мекемелері – спорттық құрылғылар және киімдер
дүкені, тұрмыстық электр тауарлар дүкені.
Атқарымдық сауда мекемесі үш топтық үй-жайға бөлінеді. Негізгісі сауда
залдары болып табылады. Оларда табиғи жарықтандыру бар. Екінші топқа
қабылдау және тауарларды сақтау үй-жайлары жатады. Үшінші топ – қызметтік
және тұрмыстық үй жайлар тобы.
Келушілерге сауда мекемесіне кіруге мүмкіндік жеке кіретін есіктер
арқылы жүргізіледі. Екеуі де сатылмайтын мекемелерден және сатып
алушылармен есептесетін бөлек орындардан тұрады. Сату залдарындағы тауарлар
сөрелерде параллель қатармен орналастырылады және олардың арасында 1.5 м
кем емес өтуге болатын орын болады. Негізгі өтетін жолдардың ені 2.5 м кем
емес. Тауарларды сатушы сөресіне жеткізу сауда мекемесінің жұмысшыларының
арбаларының көмегімен жүзеге асады.
Үй-жайдың екінші тобы тауарларды түсіру, қабылдау және сақтау
жұмыстарын қосады. Оларды жеткізу түсірушілер арқылы жүзеге асырылады және
олардың әрбірі бір мезгілде екі көліктен түсіруге арналған. Түсіру
құрылғысы 4 м ені бар қалқамен жабдықталған. Ары қарай тауарлар қабылдау
орындарына келеді, сосын оларды қолмен тауарларды сақтайтын орындарға
жеткізеді. Олар сауда залдарының үлкен тараптарында орналасқан. Бұл бөлмеге
кіруге сауда мекемесі немесе қызметтік дәліз арқылы болады. Тауарларды
залға жеткізу сақтау орындарынан тікелей жеткізіледі.
Қызметтік үй-жайдың өзінің кіру есігі бар. Олар киім ілетін орындардан
және санитарлық тораптардан, үй-жай әкімшілігі ментехникалық үй-жайдан
тұрады.
Қызметтік үй-жайларға сауда залдарынан жету қарастырылған.
1.7 Техника-экономикалық көрсеткіштері
Қабаттар саны - 5
Құрылыс ауданы – 6047.8 м²
Тұрғын қабаттарының жалпы ауданы – 960.48 м²
Оның ішіндегі тұрғын бөлмелер – 239.6 м²
Бірінші қабаттың жалпы ауданы – 6047.8 м²
Оның ішінде:
- сауда залдары – 1884.82 м²
- тамақтану залы – 133.38 м²
- бар – 16.93 м²
Ғимараттың жалпы ауданы – 9889.72 м²
Ғимараттың құрылыс көлемі – 40960.5 м³
2. Құрылыс технологиясы және ұйымдастыру
2.1 Жұмысты жүргізу жобасы
2.1.1 Жұмысты жүргізу технологиясы
Тіреу құрылымдар мен жабындардың бес қабатты бөлігін бір қабатты мысал
түрінде тұрғызуды қарастыру бойынша жұмыстарды ұйымдастыру:
1) ұстындарды монтаждау
2) ригельдерді монтаждау
3) аралықтарды монтаждау
4) төсенішті қалау
5) арматуралық торларды қалау
6) бетонды төсеу және ұсыну
Келесі реттілік бойынша бір қабатты бөлігі салынуда:
1) ұстындарды монтаждау
2) ригельдерді монтаждау
3) аралықтарды монтаждау
4) төсенішті монтаждау
а) ұстындарды монтаждау
Ұстындарды орнатудан бұрын анкерлік бұрандалар майланған және
тексерілген болуы тиіс. Тексеруді сомындарды ораудан бастайды. Ұстынды
түсіру кезінде бұранданы сақтау үшін, түсіру кезінде бұрандаға үсті
конусты жабын болатынан немесе газ құбырларынан жасалған сақтандырғыштарды
жабын тесігіне қиындықсыз кіру үшін кию керек.
Ұстындарды түзетілген сомындарға орнатады. Сомындарды үстіңгі бетіне
керекті дәлдікпен орнатады. Оралған бұрандаларға сүйене және бөлгіш остьті
ұстын тәуекелін сабақтастыра көтерілген ұстынды орнатады. Ұстынның тік
орналасуын бұрандалардың дәлдікпен орнатылуы арқылы көруге болады және
қажет болған жағдайда оларды бұрау арқылы түзетілуі мүмкін. Ұстынды
орнына орнатқан соң тіреу жабындарын қысу және ұстын төзімділігін
қамтамасыз ету үшін бұрандалардың орнатылуы мен жабындарды екінші
сомындармен орнатуды белгілеу керек. Тексерілген ұстындарды ұсақ түйірлі
бетонмен құю керек.
Ұстындарды монтаждау алдында бұрыш астындағы ағаш төсемдерге орнату
қатарына тарату қажет. Ұстынды көтеру алдында келесідей құралғыларды салу
керек: баспалдақтар мен алаңдар және де тұтастырғыш монтаждау құрылғылар.
Монтаждауды жүзеге асыру бұрылғыш жебелі кранды жылжытусыз жүзеге
асады. Жебені қозғала алатындай етіп тұрағын орналастыру керек және
іргетасқа қойып ұстынның тік күйін өзгертпей бұру керек. Ұстынды бір
мезгілде көтеру кезінде және жебенің қауіпті ауытқуы кезінде көтергіш
полиспастың тік жағынан қауіпті ауытқу болуы мүмкін. Барлық жұмыстарды ең
кіші жылдамдықта жүргізу керек.
Көтерген соң тік қалпын сақтау үшін строповканы ауырлық центрінен
жоғары жүргізеді. Ұстынды орнату кезінде тік қалыпда болу үшін ілмек
ұстынның осінің ауырлық центрі бойынша немесе екі жағынан қамтылып
бекітілген болуы қажет. Ілмектерді арнайы қарастырылған тесіктерге бекіту
керек.
Дәлдеудің барлық жұмыстары ұстындарды бекіту арқылы жүргізіледі.
Қажетті тік тексеруді екі теодолит бойынша жүргізу қажет.
б) Ригельдер мен аралықтарды монтаждау
Монтажды бөлек элементтермен жүргіземіз. Элементтерге алдын-ала
тәуекелдерді келтіру қажет. Ригельдерді тірек тілімдерге монтаждау крек
және монтажды бұрандамалармен тік тілімдерге бекіту керек. Төменгі
белдікті, тік қабырғаны, жоғарғы тілімді монтажды пісіргішпен бекітеміз.
Барлық қажетті пісіру жіктерін орындағаннан соң монтажды бұрандаларды алып
тастау қажет. Аралықтарды салыстыру аяқталған соң монтажды пісірумен бекіту
керек.
Ілмектеудің соңын жоғарғы белбеуге бекітуді екі ілмекпен жүзеге
асырады. Ілмектеу екі бұтақты строппен жүргізеді және оның соңындағы
қармауды жоғарғы белдеуге бекітеді. Тағы екі бұтақты строппен ілмектеудің
қашықтықтан ашу бекіту түрі болады. Құлып қадасының жұлқуының арқанын
элементтердің соңындағы бекітілу орнына бекіту керек.
Ригельдер мен аралықтарды таратуды бұрыш астындағы ағаш төсеніштеріне
орнату арқылы орындау керек.
в) Келтірілген болат төсенішті монтаждау
Төсеніш беттерін өз арасында құрамдастырылған шегендеумен
біріктіреміз. Аралықтар мен ригельдерге төсенішті өз бойынша туралатын
бұрандалармен бекітеміз.
Төсеніш беттерін жұмыс бойына төсеу керек. Қағазқапшыктарды төсеніш
беттеріне қойып, үстін су өткізбейтін материалмен жабу керек. Төсенішті
монтаждау монтаждау және төмен жатқан құрылғыларды біріктіру біткен соң
орындалады.
Ілмектеуді төсеніш толқынына кіргізілген қармау мен траверсті қолдану
арқылы орындайды. Қалауды бірінің соңынан келесіге немесе шетінен ортасына
қарай жасайды. Бұрандалады орнына орнату үшін шегіне жеткенге дейін
бұралған бұрандаларға тесіктерді бұрғылайды.
2.1.2 Кран түрін таңдау және олардың нысанға байланысы.
Ғимарат пен құрылыс алаңының шарттарының аумақты өлшемдеріне
байланысты(имараттарға дейінгі қашықтық) бес қабатты бөлігі үшін соғылып
жатқан ғимараттың бүйір жағына бір мұнаралы кранды орналастыру үлгісін
қабылдаймыз. Бір қабатты бөліктері үшін қадалы өз бойынша қозғалатын шынжыр
табанды крандарды қабылдаймыз.
Кранды таңдау және жалғау құрылымдарды монтаждау есебі немесе кранның
рельсті жолының осінен үлкенірек қашықтықта орналасқан және жүкті үлкен
биіктікте көтеру – Нраб жәшікте кішкене Q күші бар салмақты көтерумен
орындалады.
Кранның негізгі жұмыс пареаметрлерінің есебіне жатады: жүк
көтергіштігі, ілмектің ұшуы мен биіктігі талдамалы үлкен жүктердің салмағын
көтеру, олардың көтеруінің үлкен аралығы пен биіктігі кран жолының осінен
және жүк қабылдағыш құрылғылардың рельстерінің бастарының белгілері,
қауіпсіщдік аумағының өлшемдері мен жүк өлшемдері(жәшіктер).
2.1.2.1 Мұнара кранды есептеу
1) Ілмектің ең кіші көтеру биіктігін анықтаймыз
, мұндағы
- кран тұрағының деңгейінен ең жоғарғы монтаждық белгіге дейінгі
қашықтық,
- құрылымды тірек үстінен алып өту үшін қосымша биіктік,
- соңғы монтаждық элементтің биіктігі,
- ілмектеу элементінің биіктігі,
2) Талап етілетін жүк көтергіштікті анықтаймыз
Ригель ең ауыр элемент болып табылады -
Онда кранның қажетті жүк көтергіштігі
, мұндағы
- ілмектеу құрылғылардың салмағы,
3) Қажетті ілмектің ұщуын анықтаймыз
Қажетті ілмектің ұшуын формула бойынша анықтаймыз
, мұндағы
- кран жолдарының арасындағы қашықтық,
- соғылу бөлігінен рельс осіне дейінгі ең төменгі қашықтық,
- соғылу бөлігінің ені,
Крандардың нақты түрі мен маркасы кранның техникалық параметрлерінің
диаграммасы бойынша алынған талдау нәтижелерін ескере отырып таңдалады.
Оларға: жүк көтергіштігі, ұшуы, жүк тұрақтылығын қамтамасыз ету мақсатында
оның жүк сипаттамасы мен есепке алынған барлық жүктерден алынған шамалардың
салыстыру мүмкіндігі кезіндегі ілмек биіктігі.
Жүктердің арақашықтығы мен биіктігінің кестесі
Жүктердің аталуы Жүк Қажетті Ілмектің Жүктеу
салмағы, көтеру жоғары моменті,
т биіктігіұшуы, м т·м
Ұстын 0,979 21,7 21,75 21,29
Ригель 1,64 27,35 14,25 23,37
Аралық 0,21 24,85 21,75 4,57
Төсеніш 0,54 26,85 19 10,26
Бес қабатты бөлігін тұрғызу үшін КБ-308А көпірлі кранын таңдаймыз.
2.1.2.2 Жебелі кранды есептеу
1) Ілмектің ең кіші көтеру биіктігін анықтаймыз
, мұндағы
- кран тұрағының деңгейінен ең жоғарғы монтаждық белгіге дейінгі
қашықтық,
- құрылымды тірек үстінен алып өту үшін қосымша биіктік,
- соңғы монтаждық элементтің биіктігі,
- ілмектеу элементінің биіктігі,
2) Талап етілетін жүк көтергіштікті анықтаймыз
Ригель ең ауыр элемент болып табылады -
Онда кранның қажетті жүк көтергіштігі
, мұндағы
- ілмектеу құрылғылардың салмағы,
3) Қажетті ілмектің ұщуын анықтаймыз
Қажетті ілмектің ұшуын графикалық жолмен бойынша анықтаймыз
Крандардың нақты түрі мен маркасы кранның техникалық параметрлерінің
диаграммасы бойынша алынған талдау нәтижелерін ескере отырып таңдалады.
Оларға: жүк көтергіштігі, ұшуы, жүк тұрақтылығын қамтамасыз ету мақсатында
оның жүк сипаттамасы мен есепке алынған барлық жүктерден алынған шамалардың
салыстыру мүмкіндігі кезіндегі ілмек биіктігі.
Жүктердің арақашықтығы мен биіктігінің кестесі
Жүктердің аталуы Жүк Қажетті Ілмектің Жүктеу
салмағы, көтеру жоғары моменті,
т биіктігі ұшуы, м т·м
Ұстын 0,69 6,9 6,7 4,62
Ригель 0,96 10,7 6 5,76
Ұстын 0,21 8,2 9 1,89
Төсеніш 0,54 10,2 9 4,86
Бір қабатты бөлігін тұрғызу үшін РДК-25.2 шынжыр табанды кранын
қабылдаймыз.
2.2. Күнтізбелік графикті жобалау
Толық техникалық ұйымдасқан сызбалар негізінде құрылыстың күнтізбелік
жоспарлы-кезектілік пен негізгі және қосымша ғимараттар мен имараттардың
құрылыс ұзақтығын орнатады.
Құрылыстың күнтізбелік жоспарының деректері бойынша жұмыс күшінің,
шикізаттардың, негізгі көліктердің және механизмдердің қажеттілік графигін
тұрғызады. СМР көлемі және бөлшектер қажеттіліктерін, шала өнімдердерін
және негізгі шикізаттарын типтік, үйлес жобалар немесе есептелген белгілі
анықтамалар бойынша анықтайды.
Күнтізбелік жоспарды құру үшін бастапқы деректерге келесілер жатады:
жоспардың сметалық және қалған бөліктері, ПОС-тың қалған бөліктері,
жоспарды құрмас бұрын жасалғандар, көлемдік жұмыстар есебі, қажетті
шикізаттар есебі, негізгі ғимараттар мен имараттардың жоспарлы-кезектілік
сұлбасы және күрделі СМР әдістерінің түсініктемесі, кешен мен оның
бөліктерінің құрылысының нормативті және директивті ұзақтығы.
Күнтізбелік жобаларды тізбектеу негізі құрылыстың тасқынды қағидасы
болып табылады. Өнімділік жұмысын аттыру үшін жұмыстарды үйлестіру қажет.
Жұмыстарды уақыт бойынша дұрыс үйлестіру шарттарды қамтамасыз етуге
жетілдіреді және құрылыс ұзақтығы тоқтамайды, тағы да материалдық және тағы
басқа шикізаттарды дұрыс пайдалануға жеткізеді. Құрылыста тасқынды өндіріс
төмендегілерді қарастырады:
а) өндіріс процесін бірдей немесе аздау еңбек сыйымдылықтарына байланысты
бөлек жұмыстарға бөлу
б) тиімді жұмыстарды орнату реттілігін орнату және жалпы жиынтық
процестерін өзара байланыс жүйелеріне, тағы оларды синхрондауға қарағанда
құрылыс өндірісінің үздіксізідігіне қол жеткізеді.
в) белгілі бір жұмысшылар тобына жұмыстардың жекелеген түрлерін бекіту,
жекелеген обьектілер ағынына бірізділігін бекіту және жұмысшылар тобының
жұмыс процесін орындауда қозғалуы.
2.3 Құрылыс бас жоспары
2.3.1 Жобалаудың негізгі принциптері
Құрылыс бас жоспары дегеніміз – негізгі жинақтау және жүк көтеретін
механизмдер, уақытша ғимараттар, құрылыстар мен салынып жатқан немесе
құрылыс кезеңінде пайдаланып жатқан қондырғылар көрсетілген алаңның бас
жоспары.
Құрылыс бас жоспары құрылыстағы кешенді құжаттаманың бір бөлігі және
оның шешімі қалған қалған жоба бөлімдерімен ұштастырылуы керек, тағы жұмыс
технологиясы мен графиктермен көрстетілген құрылыстың мерзімі қабылданады.
Құрылыс бас жоспарының шешімі құрылыс нормативтерінің талаптарына жауап
беруі тиіс. Құрылыс бас жоспарының шешімі жүк көтерімдердің құрылыс
алаңындағы тығыз жолдарда кедергісіз өтуін және тасымалдау қашықтығының
азаюын қамтамасыз етуі керек. Ең алдымен, бұл талаптар өте ауыр жүктерге
қатысты. Монтаждау механизмдерін, қоймаларды дұрыс тасымалдау ен басты
міндеті болып табылады. Құрылыс бас жоспары жұмысшылардың тұрмыстық
қажеттіліктерін толық қанағаттанарлықтай етіп қамтамасыз етуі керек,
шешімнің қабылдануы техника қауіпсіздігіне, өрт қауіпсіздігіне және
қоршаған ортаны қорғайтын күзетшілерге толықтай жауап беруі тиіс.
Уақытша құрылыстар арналған шығындар аз көлемде болуы тиіс. Олардың
қысқаруы тұрақты обьектілерді пайдалануға және уақытша ғимараттардың
азаюына қол жеткізеді. Обьектілік бас жоспар толық құрылыстың құрылыс бас
жоспарының құрамына кіретін салынып жатқан ғимараттар мен имараттарды бөлек
барлық түрлерін жобалайды. Күрделі обьектілер үшін құрылыс бас жоспары
бірнеше бөлімдерге және жұмыс түлеріне бөлінуі мүмкін.
Жобалаудың бстапқы сатысында орындалған құрылыс бас жоспарын қазудағы
бастапқы деректер толық аумақты бас жоспар үшін қызмет етеді,
шикізаттардың қажеттілігін көрсететін құрылыс аумағының ППР-і және
ғимаратттың жұмыс сұлбалары.
Құрылыс бас жоспарын жобалау кезінде үй-жайлардың әректек ету
аймағында орналасқан қойма габариттерін анықтау жеткіліксіз, құрылымдарыдң
түрлері мен маркаларына байланысты оларды құрастыру және таратуды жүргізу
қажет, сол немесе өзге де материалдарды,ыдыстарды және керек –жарақтар мен
жабдықтарды толықтай көрсету керек. Қоймаларды орналастырудан кейін уақытша
құрылыстарды байланыстыруға өтеді. Жобалаудың келесі кезеңі уақытша
байланыстарды біріктіру және тұрақты байланыстарды орнату орындарын
белгілеуден тұрады.
2.3.2 Уақытша инвентарлық ғимараттарды есептеу және жобалау
Уақытша ғимараттар мен имараттардың ауданын анықтау құрылыс алаңындағы
бір уақытта жұмыс істейтіндердің саны және аумақты пайдаланатын бір адамның
нормативті ауданы арқалы жүреді.
Жұмысшылардың саны төмендегі формула бойынша анықталады
, мұндағы
- жұмыс күнтізбелік кестесі бойынша қозғалу графигінен алынатын
жұмысшылардың саны,
- инженерлык-техникалық қызметшілердің саны
- қызмет көрсететін кіші персонал саны
Түгендеу ғимараттардағы қажеттілік
№ Аталуы Қызметші Бір адамға Аудан Қабыл.өлшем
саны қалыпты есебі
Өзг. Үлкен
1 Ұстын қоймасы ашық 21,6 3х7,2 – қатар
1дана
2 Арқалық қоймасы ашық 123 4,1х15 – қатар
2дана
3 Аралықтар қоймасыашық 216 6х6 – 3данақатар
4 Профнастил ашық 12 1х6 – 2данақатар
қоймасы
Құрылыс конструкцияларын қоймалау үшін аудандар технологиялық ретпен
монтаждауды ескере отырып крандардың әрекет ету аймағында орналасады.
Алаңның өлшемі габаритті конструкцияларды ескере отырып алынады.
2.3.5 Судағы құрылыс қажеттілігін есептеу
Желінің уақытша су құбыры өндірістік, шаруашылық-тұрмыстық және өртке
қарсы қажеттіліктерін қанағаттандыру үшін арналған.
Су құбырын обьектіде неғұрлым сенімді айналма сұлба бойынша
орналастырған жөн. Жобалау келесідей кезеңдерден тұрады:
- судың қажеттілік есебі
- сумен жабдықтау көздерін таңдау
- алаңда желісін орналастыру
- құбыр диматрінің есебі
Суды тұтынудың ең үлкен мерзімі жұмысты өндіру күнтізбесінің жоспары
бойынша анықталады. Судың толық шығыны формула бойынша анықталады
, мұндағы
- өндірістік мұқтажлық үшін су шығыны
- шаруашылық-тұрмыстық үшін су шығыны
- қарсы қажеттіліктер үшін су шығыны
Өндірістік қажеттіліктер үшін су шығыны формула бойынша анықталады
, мұндағы
- заттай өлшемде жұмыс көлемінің өзгеруі
- ескерілмеген шығындар коэффициенті
- ауысымдағы орташа өндірістік су шығыны
- ... жалғасы
1.1 Жалпы орналасуы
Жобаланып жатқан обьект – қонақ үй – сауда кешені. Ғимарат биіктігі -5
қабатты. Көп қабатты бөлігі 96 орыннан тұратын қонақ үйді көрсетеді. Бір
қабатты бөлігінде сауда мен қонақ үйдің қызметтік-тұрмыстық бөлігі
орналасқан.
Құрылыс ауданы – Қостанай қаласы.Құрылыс алаңы 68 км орналасқан.
СНиП РК 2.04.-01-2010 бойынша құрылыс алаңының климаттық жағдайлары:
Қостанай қаласында желдің айлар бойынша қайталануы (бөлшектің алымы),%,
желдің бағыттар бойынша орташа жылдамдығы (бөлшектің бөлімі), метрсек
Айл С
81 62
Ауаның температурасы:
- ең суық бескүндік 0,98 қамтамасыздығымен -370С,
- ең суық тәуліктің 0,98 қамтамасыздығымен -400С,
- ең суық тәуліктің 0,92 қамтамасыздығымен -360С,
- 0,94 қамтамасыздығымен - 240С.
- абсолютті ең төмен (минималды) - 0С.
- абсолютті ең жоғары (максимальды)- +420С.
Жерге түсетін ылғал мөлшерлері, мм:
- сәуір-қазан айларында – 237 мм,
- қараша – наурыз айларында – 73 мм;
Жердегі (топырақтағы) тоңның тереңдігі – 140 см.
Қар салмағы бойынша 2-ші қар ауданына жатады – s0=0.7кПа.
Желдің қысымы бойынша 3-ші жел ауданына жатады – w0=0.38кПа.
Жер асты суларының деңгейі жер асты деңгейінен 4.4 м тереңдікте
байқалады. Суды талдау нәтижелері бойынша су мен бетон жақсы байланысады.
Құрылыс алаңының жер бедері жеткілікті жайпақ. Шекара аймағында 3 м
биіктікте еңкеюінің ауысуын білдіреді (2%).
1.2 Бас жоспар
Құрылыс үшін тағайындалған телім нысаны қаланың инфрақұрылымымен жақсы
көлік байланысын қамтамассыз ететін жолдың жанында орналасқан.
Өрт сөндіру көліктерінің кедергісіз жүруі үшін ғимарат айналасында
көліктердің өтуіне арналған арнайы жол орналасқан. Осы жолдар тауарларды
жеткізу үшін және қызметкерлердің көліктерін қоятын орынға жетуін
қаматамассыз ету үшін қызмет атқарады.
Бас жоспардың бөлімдері:
- қонақ үйдің сауда кешенінің ғимараты
- шаруашылық аулалар
- қонақ үйдің қызметтік аймағы
- сауда мекемелерінің қызметтік аймағы
- келушілер аймағы
Кәсіпорынды тамақпен және қонақ үйді жабдықтау, қалдықтарды сақтау
және тауарларды сауда мекемелеріне жеткізу үшін шаруашылық аулалары қызмет
етеді. Шаруашылық аулалары салынып жатқан кешеннің сыртқы жағында
орналасқан. Бұл келушілер мен қызметтік көліктерін бөлуге мүмкіндік береді.
Қонақ үйдің қызметтік аймағы қонақ үй қызметкерлеріне арналған. Оның
құрамына қызметкерлердің кіретін бөлігіне жақын орналасқан 20 көлікке
арналған орын орналасқан. Бұл аймақ салынып жатқан ғимараттың сыртқы
жағындағы екі шаруашылық ауласының ортасында орналасқан.
Сауда мекемелерінің қызметтік аймағы қызметкерлерге арналған. Оның
құрамында 6 көлікке есептелген орын орналасқан. Бұл аймақ қызметкерлердің
мекемеге жылдам қатынауын қамтамассыз ету үшін ғимараттың бүйір бетінде
орналасқан.
Келушілерге арналған аймақ 160 көлікке арналған орыннан және
келушілерге демалуға аранлаған орыннан тұрады. Бір көлікке арналған орынның
өлшемі 6х3 м құрайды. Келушілерге арналған орынға көшеден кіру үшін екі
кіру жолы бар. Келушілердің демалу аймағының ортасында гүлзар орналасқан.
Гүлзардың айналасында орындақтар орналасқан.
Орталық кіру аймағы тас төселген жабындар түрінде жасалған. Қалған
жаяу жүрушілер жолдары және көлік жолдары асфальт-бетоннан жасалған.
Негізгі көлік жолдарының ені – 6 м, жаяужол ені – 3м.
Бас жоспардың негізгі технико-экономикалық көрсеткіштері
- телім ауданы 27000 м²
- құрылыс алаңының ауданы 6150 м²
- асфальт және тас төсеу ауданы 12909 м²
- көгалдандыру ауданы 7941 м²
- құрылыс салу коэффициенті 0.23
- тас төсеу коэффициенті 0.48
- көгалдандыру коэффициенті 0.29
- аумақты пайдалану коэффициенті 0.72
1.3 Көлемдік-жоспарлау шешімі
Ғимарат жоспарда түзу емес түрде орналасқан. Бес қабатты орталық
бөлігі тікбұрыш түрінде жасалған. Онын жақтарында ортасынан шетіне қарай
дөңгелегі бар бір қабатты бөліктері орналасқан.
Осіндегі негізгі өлшемдері 139х60 м. Екінші және одан кейінгі қабаттар
осіндегі негізгі өлшемдері 60х15 м.
Бес қабатты бөлігі үстінде самғап тұр. Биіктігі тік бұрышты шығыңқы
элементтер көмегімен сызылады. Сондай-ақ, биіктігі орталық бөлігінің жаппай
шынылануымен ерекшеленеді. Осылайша, қонақ үй дәліздерінің жарықтандырылуы
қамтамассыз етіледі.
Бірінші қабаттың таза еденінен толық биіктігі – 24 м. Бір қабатты
бөлігінің биіктігі – 5.4 м.
Қонақ үйдің типтік тұрғын қабаттарының биіктігі – 3.6 м.
Сауда залдары мен бірінші қабатының биіктігі – 4.2 м.
Техникалық қабат биіктігі – 2.4 м.
Техникалық қабат қонақ үйдің тұрғын-үй бөлігімен байланысуын
орналастыру үшін арналған.
1.3.1 Қонақ үй
Жобаланып жатқан қонақ үй аз сыйымдылықты және аз қабатты жалпы типтік
қонақ үй құрамына жатады. Жайлылық деңгейі бойыннша - I разрядты.
Функционалдық мақсаты бойынша түрлі қонақ үйлер тұрғын, қоғамдық және
қызметтік-шаруашылық бөлігі болып бірігеді. Осылайша, тұрғын және қоғамдық
бөлігі негізгі құрамдас бөлігі болып табылады. Орналасуы бойынша және осы
бөліктердің есептелуі бойынша әр түрлі көлемді-кеңістікті қонақ үйдің
құрылымдары құрылады. Біздің жағдайда тұрғын және құрамдас бөліктері бір
ғимаратта орналасқан. Осылайша, қоғамдық мақсаттағы бөлігі төменгі бөлікте
орналасқан, ал тұрғылықты бөлігі – үстінде. Қоғамдық тұрғын-үй орналасқан
төменгі қабаттағы құрылыс аумағының тұрғын бөлігі құрылыс ауданынан өзінше
стилобат жасап артып тұр және оның үстінде қонақ үйдің тұрғын бөлігі
орналасқан. Осындай қабылдау, құрылыс тәжірибесінде кеңінен таралған және
құралас ауданын қысқартуға көп үлес қосады.
Тұрғын қабаттарының жоспарлау құрылымы дәліз түрінде қабылданған және
оның екі жағынан номерлер орналасқан. Жоспардың геометриялық түрі –
тіктөртбұрыш.
Тұрғын үйлерді бірінші қабатпен тік өзара байланысын қамтамассыз ету
үшін екі лифт және баспалдақ алаңы қолданылады. Баспалдақ алаңының осьтегі
размері 6х3 м.
Қызметкерлерге бөлек лифт пен баспалдақ алаңы қарастырылған.
Тұрғын үйлердің жалпы ауданы 1437.98 м² құрайды.
Қызметтік-шаруашылық үйдің жалпы ауданы – 1197.06 м²
Тұрғын үй қабатының ауданы – 940.68м²
Бірінші қабат ауданы – 6149.72 м²
Әр тұрғын үй қабатында әр қабатқа арналған қызмет көрсету қарастырылған,
оның толық ауданы 52.99 м² құрайды.
Қонақ үй құрамына тамақтандыру кешені кіргізілген. Оның қызметтік
орны өзге мақсаттағы жайлардан оқшауланған.
Тамақтандыру кәсіпорнының толық ауданы 429.03 м² құрайды.
Одан келушілерге арналған орын құрайды:
- 133.38 м² ауданды түскі ас залы, екі шығу есігімен қамтамассыз етілген.
- 16.93 м² ауданды бар.
- қол жуғышымен гардероб – 54.54 м²
Тұрғын қабаттарынан эвакуациялау баспалдақ алаңы арқылы жүргізіледі
және олар бір-бірінен жеткілікті аралықта орналасқан. Бірінші қабаттан
сыртқа шығу вестибюль және қонақ үйге қызметтік кіру жағынан жүргізіледі.
Тағы да шатырға шығуға екі шығу баспалдақтары қарастырылған.
1.3.2 Сауда мекемелері
Көлемдік-жоспарлық құрылымы тауарлар қозғалысының функционалдық
жүйесімен анықталады және прогрессивтік технологияны, жаңа құрылғыларды
және кешенді механикаландыру мен өндірістік процестерді автоматтандыруды
ескереді, сатып алушыларға оңтайлы қоршаған ортаны қамтамасыз етеді.
Ішкі жүк ағындарының және сатып алушылардың қозғалу жолдарын жақсы
ұйымдастыру мақсатында сауда мекемелерін жоспарлау кезінде осы ағындарды
мүшелеп бөлу және оқшаулау қарастырылған.
Сауда залдарының биіктігі – 4.2м.
Сауда бөлмелері кешеннің бір қабатты бөліктерінде орналасады. Оларда
табиғи бүйірінен жарықтандыру болады. Әрбір залға 3 шашыраңқы шығу есіктері
қарастырылған.
Тауарларды жеткізу үшін көлік тұрағынан 0.9 м биікте түсіру
платформалары көзделген. Платформа ені 4м. Олар көліктерді артқы немесе
артқы және оң жағынан түсіруге жобаланады. Бұл ретте, жүк түсіру
платформалары шатыр астында орналастырылады. Бұл жағдайда тауар түсіру
платформасынан қабылдау орнына жеткізіледі.
Әрбір сауда мекемелерінің жалпы ауданы – 1574.8 м²
Сату залдарының ауданы – 942.41 м²
Жылу тораптары мен электр қондырғылары әрбір сауда мекемелерінде және
қонақ үйлерде орналастырылады.
1.4 Құрылымдық шешімдері
Қонақ үй – сауда кешені II дәрежелі жауапкершілікті ғимарат қатарына
жатады. Көп қабатты бөлігінің өртке қарсы тұру дәрежесі – II, бір қабатты
бөлігі – III.
Ғимараттың құрылымдық жүйесінің рамасы болатты каркасыты көрсетеді.
Ғимарат іргетасы – ұстын астында орналастырылатын монолитті іргетас.
Қабырғалары салмақ көтермейтін жылу оқшаулағыш пенобетон блоктарынан
жасалған, сыртқы жағы аспалы желдетілген қасбеттермен қапталады. Пенобетон
блоктарының қалыңдығы – 200мм. Қолданылатын жылытқыш – Роквул қалыңдығы
150 мм. Қабырға блоктары тікелей жабынға сүйенеді.
Терезе ойықтары аллюминді жақтаулы қос шыны пакеттермен толтырылады.
Олардың үстінде темірбетон ұстатқыштары орналастырылады.
Тұтас әйнекті сауда залдары стеклопакетімен толтырылған аллюминді
жақтаулардан жасалады.
Ұстынның бір қабатты бөлігі үшін сандық осі бойынша қадамы 12 м және
көп қабатты бөлігі үшін 15м. Әріптік осі бойынша ұстын қадамы – 6 м.
Бір қабатты бөлік үшін ұстын жоспардағы өлшемі 300х300 мм бойынша
екі таврлы қима түрінде жасалады. Көп қабатты бөлігінің ұстындары 400х400
мм қимасы бойынша жасалады.
Қабат аралық жабындар монолитті темірбетоннан жасалған аралас
жабыннан және болат профильді төсеніштен жасалған. Аралас жабын аралықтарға
2.5 м қадаммен сүйенеді.
Бір қабатты бөлігінің жабыны болат профильді төсеніштен жасалады және
3м қадаммен аралықтарға орналастырылады.
Арақабырғалар гипсокартон түрінде жасалады. Арақабырғалардың жиынтық
қалыңдығы қызметтік және қоғамдық бөліктерінде 120 мм құрайды. Тұрғын
бөлмелерінің арақабырға қалыңдығы 150 мм құрайды және арасын дыбыс
өткізбейтін материалмен толтырады. Бұл ыңғайлы акустикалық жағдай жасауына
мүмкіншілік береді.
Сантораптар, цехтар сияқты дымқыл үйлер ылғалға төзімді гипсокартонмен
қапталады және суды төмен өткізу мен ылғалдың енуіне кедергісі бар
гипсокартон пайдаланылады.
Қалған үй-жайлар қарапайым гипсокартонмен қапталады.
Қаңқа элементтерін талап етілетін отқа төзімділігін бір қабатты
қарапайым гипсокартонмен қаптайды және гипсокартонның ашық отқа жоғары
қарсылатын қабатымен қапталады.
Негізгі қаңқасының арақабырғасы профиль болып табылады. Олардың 50х50
мм- ден 100х50 мм-ге дейінгі қимасы болады.
Дыбысты оқшаулау қабаты ретінде минералды немесе синтетикалық
байланысқан шыны талшықтар қолданылады.
Жабынның негізгі материалдары – гидрооқшаулау қабаты Изолен, 30 мм
қалыңдықты цементтік тартпа, қонақ үйдің үстіндегі 180 мм қалыңдықты
жылытқыш Ursa және 150 мм бір қабатты бөлігінің үстінде.
Жабындағы суағар ішке біріктіріліп орнатылады. Суды жинау құйғыштар
арқылы жүзеге асады:
Баспалдақтардың көп қабатты бөлігі металл косоурамен төселген жиынтық
темірбетон сатылары түрінде орындалады:
Сыртқы баспалдақтар құрамалы темірбетоннан жасалады.
Қолданылатын едендердің құрылымы үй-жайлардың тағайындалуына
байланысты бөлінеді. Мәселен, дәретханаларда, сауда залдарында, киім
ілгіштерде, тамақ цехтарында, тамақтану залында және барда кесек едендер
қолданылады:
Қызметкерлердің үй-жайларда болуы, бухгалтерия, архив, касса,
қызметкерлер бөлмесі сияқты бөлмелерде төмендегідей едендер қолданылады:
Бірінші қабат дәліздерінде, қоймаларда. Тауарларды сақтау
орындарында, шеберхана мен қоймаларда цементтік едендер қолданылады:
Тұрғын қабаттардың дәліздерінде кесек едендер қолданылады:
Тұрғын бөлмелерде едендер линолеумнан жасалады:
Бөлмелердің, кабинеттердің, қабылдау бөлмелері мен қызметшілер
бөлмелерінің қабырғалары боялған түсқағаздармен жабыстырылады. Бұл
бөлмелердің түсін өзгерту қажет болғанда өзгертуге мүмкіндік береді.
Қабырғаларды жабу плиткамен күптеледі. Киім ілетін бөлме мен қоймаларда
қабырға бояумен боялады. Қонақ үйдің дәліздері мен вестибюлінің қабырғалары
фактуралық сылаумен жасалады.
Қызметтік, тұрмыстық, әкімшілік бөлмелердің және дәліздердің төбесі
табиғи материалдан жасалған аспалардан жасалады. Санитарлық тораптар,
себезгі секілді бөлмелерде металл панельдер қолданылады.
1.5 Қоршау құрылымдарының теплотехникалық есебі
Қысқы мерзімде жылу шығынын қысқарту мақсатында және жаз кезінде жылудың
болуын қамтамасыз ету үшін қабырға қоршаулары мен жабындардың
теплотехникалық есебі жүргізіледі.
1) СНиП РК 2.04.-01-2010 1 қосымшаға сәйкес ылғалдылық аймағын анықтаймыз.
Қостанай қаласы – қалыпты ылғалды аймақ.
2) 1 кесте бойынша үй-жайлардың ылғалдылығын анықтаймыз-құрғақ.
3) 2 қосымшаға сәйкес ылғалдылығына байланысты үй-жайлардың қоршау
құрылымдарының пайдалану шарттарын және құрылыстың ылғалдылық аймағын
анықтаймыз – А.
4) Жылыту кезеңінің тәліктік градусын анықтаймыз
, мұндағы
- ішкі ауаның есептік температурасы, (С, ГОСТ 12.1.005-88 бойынша
және жобалау нормаларына сәйкес келетін ғимараттар мен имараттар бойынша
қабылданады.
- сыртқы ауаның есептік қысқы температурасы, (С, орташа температурасы
- орташа температура, (С, және ұзақтығы, тәулік, СНиП РК 2.04.-01-
2010 бойынша тәуліктік ауаның орташа температурасы 8 (С –қа тең.
1.5.1 Қабырғалық қоршаулар
Талап етілетін қабырғалық қоршау құрылымдарының жылу өткізуге қарсыласуы,
санитарлы-гигиеналық және жайлылық шарттарына жауап беруән 1б кестесі
бойынша анықтайды
Қабырғалық қоршаулар келесідей қабаттардан тұрады:
Қабаттың аталуы Қалыңдығы, мм λ, Вт(м·°С) R, м²·°СВт
Сылау 15 0.7 0.021
Газобетон 200 0.22 0.909
"Роквул" жылытқышы 100 0.047 2.128
Әуелі қабат 22
Қаптау 10 2.91 0.003
Термиялық кедергісі R, м²·(СВт, қоршалған құрылымдардың көп қабатты қабаты
және біртекті(бір қабатты) қоршау құрылымдарының қабаты.
, мұндағы
( — қабаттың қалыңдығы, м
( — материал қабатының есептік жылу өткізгіштігі, Вт(м·(С), 3-ші қосымша
бойынша қабылданған.
Қоршау құрлымдарыдың қабаттарының жиынтық кедергісі (сүйемелдеу кедергісін
ескермейміз).
Қоршау құрылымдарының жылу өткізгіштікке кедергісі
, мұндағы
- қоршау құрылымдарының ішкі бетінің жылу беруге коэффициенті, 4
кесте бойынша қабылданады.
- қоршау құрылымдарының сыртқы бетінің жылу беруге коэффициенті
(қысқы мерзім үшін), 6 кесте бойынша қабылданады.
Аспалы қасбет секілді біріктірілген суық көпірлердің болуынан, жылу
оқшаулау қалыңдығын үлкейтеміз және бекітпелердің теріс әсерін болдырмау
үшін 120 мм-ге дейін сыртқы қабырғаға қоямыз.
1.5.2 Қонақ үй жабыны
Жылу өткізуге санитарлы-гигиеналық және жайлылық талаптарына керекті
кедергі жауап береді, 1б кесте бойынша анықталады.
Жабын келесідей қабаттардан тұрады:
Қабаттың аталуы Қалыңдығы,мм λ, Вт(м·°С) R, м²·°СВт
СПН 1 58 0
Темірбетон 70 1.92 0.036
"Пароизол" будан айыру 3 0.17 0.018
"Ursa" жылытқыш 180 0.041 4.39
Цементтік тартпа 30 0.76 0.039
Орама кілем 3 0.17 0.018
Термиялық кедергісі R, м²·(СВт, қоршалған құрылымдардың көп қабатты қабаты
және біртекті(бір қабатты) қоршау құрылымдарының қабаты.
, мұндағы
( — қабат қалыңдығы, м
( — материал қабатының есептік жылу өткізгіштігі, Вт(м·(С), 3-ші қосымша
бойынша қабылданған.
Қоршау құрлымдарыдың қабаттарының жиынтық кедергісі (сүйемелдеу кедергісін
ескермейміз).
Қоршау құрылымдарының жылу өткізгіштікке кедергісі
, мұндағы
- қоршау құрылымдарының ішкі бетінің жылу беруге коэффициенті, 4
кесте бойынша қабылданады.
- қоршау құрылымдарының сыртқы бетінің жылу беруге коэффициенті
(қысқы мерзім үшін), 6 кесте бойынша қабылданады.
1.5.3 Сауда мекемелерінің жабыны
Жылу өткізуге санитарлы-гигиеналық және жайлылық талаптарына керекті
кедергі жауап береді, 1б кесте бойынша анықталады.
Жабын келесідей қабаттардан тұрады:
Қабат аталуы Қалыңдығы,мм λ, Вт(м·°С) R, м²·°СВт
СПН 1 58 0
"Пароизол" будан айыру 3 0.17 0.018
"Ursa" жылытқыш 140 0.041 3.415
Цементтік тартпа 30 0.76 0.039
Орама кілем 3 0.17 0.018
Термиялық кедергісі R, м²·(СВт, қоршалған құрылымдардың көп қабатты қабаты
және біртекті(бір қабатты) қоршау құрылымдарының қабаты.
, мұндағы
( — қабат қалыңдығы, м
( — материал қабатының есептік жылу өткізгіштігі, Вт(м·(С), 3-ші қосымша
бойынша қабылданған.
Қоршау құрлымдарыдың қабаттарының жиынтық кедергісі (сүйемелдеу кедергісін
ескермейміз).
Қоршау құрылымдарының жылу өткізгіштікке кедергісі
, мұндағы
- қоршау құрылымдарының ішкі бетінің жылу беруге коэффициенті, 4
кесте бойынша қабылданады.
- қоршау құрылымдарының сыртқы бетінің жылу беруге коэффициенті
(қысқы мерзім үшін), 6 кесте бойынша қабылданады.
1.6 Үдерістер технологиясы
1.6.1 Қонақ үй
Кеңістік құрылымы қонақтар, қызметшілер мен қоғамдық мақсатта
келушілердің ағындарының нақты бөлінуін қамтамасыз етеді.Келушілер негізгі
кіру аймағын, қабылдау аймағын, күту, демалу және ұйымдасқан топтарды
жинау, анықтама, тамақтану кәсіпорнына, байланысу аймағына кіруге бөлген
кіру есігінен қонақ үй вестибюльіне енеді. Қабылдау және тіркеу аймағы
қабылдау бюросын, тіркеуді және берендеу бюросын қамтиды. Кезекші
бөлмесінде темірсандық орналасқан. Берендеу бюросында жедел пункті және
факсимальді байланыс орналасады. Негізгі кіру есігінің жанында жүк
вестибюльі орналасқан. Жүктерді сақтау үшін вестибюльде сақтау бөлмесі
орналасқан. Сондай-ақ, келушілерге байланыс бөлімшесі және телефонмен
сөйлесу орны, дәрігер бөлімшесі орналасқан. Негізгі ағындардан тыс
қызметтік санитарлы-гигиеналық блоктар орналасқан.
Тік байланыстар (екі лифт пен баспалдақ) вестибюльде орналасқан.
Асханаға және барға кіру қол жууға арналған қаяулар орналасқан киім ілетін
бөлмеле арқылы жүреді.
Әкімшілік үй-жайы келушілердің негізгі ағындарынан тыс бірінші қабатта
топтастырылған. Қызметтік кіру бөлімінде душы бар киім ілетін орын
орналасқан. Қонақ үй жұмысшыларына 20 орынға арналған көлік қою орындары
ұйымдастырылған.
Қызметтік-шаруашылық үй-жайлар міндеттерді бірінші қабатта да
орындауға топтастырылған. Тік байланыстар кезінде сақтауға арналған бөлім,
сақтық қойма және киімдерді бөлу үшін бөлме орналастырылған. Киімдерді
қабаттарға жеткізу лифттің көмегімен жүргізіледі. Шеберханалар мен
материалды-техникалық қоймалар жеке топтарға орналастырылған.
Қонақ үй құрамына 100 орындықты асхана қосылған. Оның жұмысы жартылай
дайын өнімдер мен жоғарғы дәрежелі дайындықты өнімдер арқылы жүзеге асады.
Мекменің үй-жайларын төрт топқа бөлеміз: келушілер үшін, өнімдерді қабылдау
және сақтау, өндірістік, қызметтік-тұрмыстық.
Келушілерге арналған үй-жайға түскі үлестіру залы, қол жуғышы бар киім
ілетін орын және бар кіреді. Залдағы негізгі өтетін жолдың ені 1.5 м. Түскі
ас ішетін залға және барға жол киім ілетін бөлме арқылы өтеді.
Қабылдау және сақтау үшін үй-жайдың жүк түсіру бастырмасы бар.
Тұғырнама ені 4 м. Жерден есептегендегі биіктігі 0.9 м, сондықтан арнайы
түсіру құрылғылары қолданылмайды. Ол тек бір мезгілді түсіруге және тек бір
көлікпен түсіруге есептелген. Сосын азық-түлікті құрғақ өнімдерді сақтайтын
бөлмеге жүктейді, ал көкеністерді салқын бөлмелерде сақтайды. Арбалар
көмегімен тасымалдау жүргізіледі.
Өнімдер сақтау орнынан кейін дайындайтын цехқа өтеді. Дайындайтын
цехтан өнімдер салқын цехқа өтеді. Салқын цехтан кейін жылы цехқа
жіберіледі. Дайын тағамдар таратқыш құрал арқылы тікелей залға шығады.
Жылыту цехта асхана және ас үй ыдыстарын жуу үшін жуушылар жұмыс атқарады.
Төртінші топ қызметкерлер киім ілетін бөлмені қамтиды және оның шомылатын
орны, санитарлық желісі және өндіріс меңгерушінің бөлмесі бар. Топтың жалпы
қонақ үй әкімшілігінен кіру орны бар.
Қонақ үйдің тұрғын бөлігінің әр қабатында бөлмелерден бөлек орналасқан
қабаттық қызмет көрсету топтары орналасқан. Бұл топтардың тұрғындардың
байланыстарынан бөлек өздерінің тік байланыстары бар.
Барлық тұрғын қабаттарының баспалдақ торлары мен лифттерінде демалу
және күту үшін арналған холл орналасқан. Холлдан балконға шығуға
мүмкіншілік бар.
Қонақ үйдің жалпы сыйымдылығы 96 орынға есептелген. Оның құрамына 36
екі орынды бөлмелер және 24 бір орынды бөлмелер кіреді. Әрбір бөлмеде
санитарлық торап, шомылатын бөлме, әжетхана және қол жуғыш орналасқан.
Бөлмелер бөлек балкондармен жабдықталған.
1.6.2 Сауда мекемесі
Кешен құрамындағы сауда мекемелері – спорттық құрылғылар және киімдер
дүкені, тұрмыстық электр тауарлар дүкені.
Атқарымдық сауда мекемесі үш топтық үй-жайға бөлінеді. Негізгісі сауда
залдары болып табылады. Оларда табиғи жарықтандыру бар. Екінші топқа
қабылдау және тауарларды сақтау үй-жайлары жатады. Үшінші топ – қызметтік
және тұрмыстық үй жайлар тобы.
Келушілерге сауда мекемесіне кіруге мүмкіндік жеке кіретін есіктер
арқылы жүргізіледі. Екеуі де сатылмайтын мекемелерден және сатып
алушылармен есептесетін бөлек орындардан тұрады. Сату залдарындағы тауарлар
сөрелерде параллель қатармен орналастырылады және олардың арасында 1.5 м
кем емес өтуге болатын орын болады. Негізгі өтетін жолдардың ені 2.5 м кем
емес. Тауарларды сатушы сөресіне жеткізу сауда мекемесінің жұмысшыларының
арбаларының көмегімен жүзеге асады.
Үй-жайдың екінші тобы тауарларды түсіру, қабылдау және сақтау
жұмыстарын қосады. Оларды жеткізу түсірушілер арқылы жүзеге асырылады және
олардың әрбірі бір мезгілде екі көліктен түсіруге арналған. Түсіру
құрылғысы 4 м ені бар қалқамен жабдықталған. Ары қарай тауарлар қабылдау
орындарына келеді, сосын оларды қолмен тауарларды сақтайтын орындарға
жеткізеді. Олар сауда залдарының үлкен тараптарында орналасқан. Бұл бөлмеге
кіруге сауда мекемесі немесе қызметтік дәліз арқылы болады. Тауарларды
залға жеткізу сақтау орындарынан тікелей жеткізіледі.
Қызметтік үй-жайдың өзінің кіру есігі бар. Олар киім ілетін орындардан
және санитарлық тораптардан, үй-жай әкімшілігі ментехникалық үй-жайдан
тұрады.
Қызметтік үй-жайларға сауда залдарынан жету қарастырылған.
1.7 Техника-экономикалық көрсеткіштері
Қабаттар саны - 5
Құрылыс ауданы – 6047.8 м²
Тұрғын қабаттарының жалпы ауданы – 960.48 м²
Оның ішіндегі тұрғын бөлмелер – 239.6 м²
Бірінші қабаттың жалпы ауданы – 6047.8 м²
Оның ішінде:
- сауда залдары – 1884.82 м²
- тамақтану залы – 133.38 м²
- бар – 16.93 м²
Ғимараттың жалпы ауданы – 9889.72 м²
Ғимараттың құрылыс көлемі – 40960.5 м³
2. Құрылыс технологиясы және ұйымдастыру
2.1 Жұмысты жүргізу жобасы
2.1.1 Жұмысты жүргізу технологиясы
Тіреу құрылымдар мен жабындардың бес қабатты бөлігін бір қабатты мысал
түрінде тұрғызуды қарастыру бойынша жұмыстарды ұйымдастыру:
1) ұстындарды монтаждау
2) ригельдерді монтаждау
3) аралықтарды монтаждау
4) төсенішті қалау
5) арматуралық торларды қалау
6) бетонды төсеу және ұсыну
Келесі реттілік бойынша бір қабатты бөлігі салынуда:
1) ұстындарды монтаждау
2) ригельдерді монтаждау
3) аралықтарды монтаждау
4) төсенішті монтаждау
а) ұстындарды монтаждау
Ұстындарды орнатудан бұрын анкерлік бұрандалар майланған және
тексерілген болуы тиіс. Тексеруді сомындарды ораудан бастайды. Ұстынды
түсіру кезінде бұранданы сақтау үшін, түсіру кезінде бұрандаға үсті
конусты жабын болатынан немесе газ құбырларынан жасалған сақтандырғыштарды
жабын тесігіне қиындықсыз кіру үшін кию керек.
Ұстындарды түзетілген сомындарға орнатады. Сомындарды үстіңгі бетіне
керекті дәлдікпен орнатады. Оралған бұрандаларға сүйене және бөлгіш остьті
ұстын тәуекелін сабақтастыра көтерілген ұстынды орнатады. Ұстынның тік
орналасуын бұрандалардың дәлдікпен орнатылуы арқылы көруге болады және
қажет болған жағдайда оларды бұрау арқылы түзетілуі мүмкін. Ұстынды
орнына орнатқан соң тіреу жабындарын қысу және ұстын төзімділігін
қамтамасыз ету үшін бұрандалардың орнатылуы мен жабындарды екінші
сомындармен орнатуды белгілеу керек. Тексерілген ұстындарды ұсақ түйірлі
бетонмен құю керек.
Ұстындарды монтаждау алдында бұрыш астындағы ағаш төсемдерге орнату
қатарына тарату қажет. Ұстынды көтеру алдында келесідей құралғыларды салу
керек: баспалдақтар мен алаңдар және де тұтастырғыш монтаждау құрылғылар.
Монтаждауды жүзеге асыру бұрылғыш жебелі кранды жылжытусыз жүзеге
асады. Жебені қозғала алатындай етіп тұрағын орналастыру керек және
іргетасқа қойып ұстынның тік күйін өзгертпей бұру керек. Ұстынды бір
мезгілде көтеру кезінде және жебенің қауіпті ауытқуы кезінде көтергіш
полиспастың тік жағынан қауіпті ауытқу болуы мүмкін. Барлық жұмыстарды ең
кіші жылдамдықта жүргізу керек.
Көтерген соң тік қалпын сақтау үшін строповканы ауырлық центрінен
жоғары жүргізеді. Ұстынды орнату кезінде тік қалыпда болу үшін ілмек
ұстынның осінің ауырлық центрі бойынша немесе екі жағынан қамтылып
бекітілген болуы қажет. Ілмектерді арнайы қарастырылған тесіктерге бекіту
керек.
Дәлдеудің барлық жұмыстары ұстындарды бекіту арқылы жүргізіледі.
Қажетті тік тексеруді екі теодолит бойынша жүргізу қажет.
б) Ригельдер мен аралықтарды монтаждау
Монтажды бөлек элементтермен жүргіземіз. Элементтерге алдын-ала
тәуекелдерді келтіру қажет. Ригельдерді тірек тілімдерге монтаждау крек
және монтажды бұрандамалармен тік тілімдерге бекіту керек. Төменгі
белдікті, тік қабырғаны, жоғарғы тілімді монтажды пісіргішпен бекітеміз.
Барлық қажетті пісіру жіктерін орындағаннан соң монтажды бұрандаларды алып
тастау қажет. Аралықтарды салыстыру аяқталған соң монтажды пісірумен бекіту
керек.
Ілмектеудің соңын жоғарғы белбеуге бекітуді екі ілмекпен жүзеге
асырады. Ілмектеу екі бұтақты строппен жүргізеді және оның соңындағы
қармауды жоғарғы белдеуге бекітеді. Тағы екі бұтақты строппен ілмектеудің
қашықтықтан ашу бекіту түрі болады. Құлып қадасының жұлқуының арқанын
элементтердің соңындағы бекітілу орнына бекіту керек.
Ригельдер мен аралықтарды таратуды бұрыш астындағы ағаш төсеніштеріне
орнату арқылы орындау керек.
в) Келтірілген болат төсенішті монтаждау
Төсеніш беттерін өз арасында құрамдастырылған шегендеумен
біріктіреміз. Аралықтар мен ригельдерге төсенішті өз бойынша туралатын
бұрандалармен бекітеміз.
Төсеніш беттерін жұмыс бойына төсеу керек. Қағазқапшыктарды төсеніш
беттеріне қойып, үстін су өткізбейтін материалмен жабу керек. Төсенішті
монтаждау монтаждау және төмен жатқан құрылғыларды біріктіру біткен соң
орындалады.
Ілмектеуді төсеніш толқынына кіргізілген қармау мен траверсті қолдану
арқылы орындайды. Қалауды бірінің соңынан келесіге немесе шетінен ортасына
қарай жасайды. Бұрандалады орнына орнату үшін шегіне жеткенге дейін
бұралған бұрандаларға тесіктерді бұрғылайды.
2.1.2 Кран түрін таңдау және олардың нысанға байланысы.
Ғимарат пен құрылыс алаңының шарттарының аумақты өлшемдеріне
байланысты(имараттарға дейінгі қашықтық) бес қабатты бөлігі үшін соғылып
жатқан ғимараттың бүйір жағына бір мұнаралы кранды орналастыру үлгісін
қабылдаймыз. Бір қабатты бөліктері үшін қадалы өз бойынша қозғалатын шынжыр
табанды крандарды қабылдаймыз.
Кранды таңдау және жалғау құрылымдарды монтаждау есебі немесе кранның
рельсті жолының осінен үлкенірек қашықтықта орналасқан және жүкті үлкен
биіктікте көтеру – Нраб жәшікте кішкене Q күші бар салмақты көтерумен
орындалады.
Кранның негізгі жұмыс пареаметрлерінің есебіне жатады: жүк
көтергіштігі, ілмектің ұшуы мен биіктігі талдамалы үлкен жүктердің салмағын
көтеру, олардың көтеруінің үлкен аралығы пен биіктігі кран жолының осінен
және жүк қабылдағыш құрылғылардың рельстерінің бастарының белгілері,
қауіпсіщдік аумағының өлшемдері мен жүк өлшемдері(жәшіктер).
2.1.2.1 Мұнара кранды есептеу
1) Ілмектің ең кіші көтеру биіктігін анықтаймыз
, мұндағы
- кран тұрағының деңгейінен ең жоғарғы монтаждық белгіге дейінгі
қашықтық,
- құрылымды тірек үстінен алып өту үшін қосымша биіктік,
- соңғы монтаждық элементтің биіктігі,
- ілмектеу элементінің биіктігі,
2) Талап етілетін жүк көтергіштікті анықтаймыз
Ригель ең ауыр элемент болып табылады -
Онда кранның қажетті жүк көтергіштігі
, мұндағы
- ілмектеу құрылғылардың салмағы,
3) Қажетті ілмектің ұщуын анықтаймыз
Қажетті ілмектің ұшуын формула бойынша анықтаймыз
, мұндағы
- кран жолдарының арасындағы қашықтық,
- соғылу бөлігінен рельс осіне дейінгі ең төменгі қашықтық,
- соғылу бөлігінің ені,
Крандардың нақты түрі мен маркасы кранның техникалық параметрлерінің
диаграммасы бойынша алынған талдау нәтижелерін ескере отырып таңдалады.
Оларға: жүк көтергіштігі, ұшуы, жүк тұрақтылығын қамтамасыз ету мақсатында
оның жүк сипаттамасы мен есепке алынған барлық жүктерден алынған шамалардың
салыстыру мүмкіндігі кезіндегі ілмек биіктігі.
Жүктердің арақашықтығы мен биіктігінің кестесі
Жүктердің аталуы Жүк Қажетті Ілмектің Жүктеу
салмағы, көтеру жоғары моменті,
т биіктігіұшуы, м т·м
Ұстын 0,979 21,7 21,75 21,29
Ригель 1,64 27,35 14,25 23,37
Аралық 0,21 24,85 21,75 4,57
Төсеніш 0,54 26,85 19 10,26
Бес қабатты бөлігін тұрғызу үшін КБ-308А көпірлі кранын таңдаймыз.
2.1.2.2 Жебелі кранды есептеу
1) Ілмектің ең кіші көтеру биіктігін анықтаймыз
, мұндағы
- кран тұрағының деңгейінен ең жоғарғы монтаждық белгіге дейінгі
қашықтық,
- құрылымды тірек үстінен алып өту үшін қосымша биіктік,
- соңғы монтаждық элементтің биіктігі,
- ілмектеу элементінің биіктігі,
2) Талап етілетін жүк көтергіштікті анықтаймыз
Ригель ең ауыр элемент болып табылады -
Онда кранның қажетті жүк көтергіштігі
, мұндағы
- ілмектеу құрылғылардың салмағы,
3) Қажетті ілмектің ұщуын анықтаймыз
Қажетті ілмектің ұшуын графикалық жолмен бойынша анықтаймыз
Крандардың нақты түрі мен маркасы кранның техникалық параметрлерінің
диаграммасы бойынша алынған талдау нәтижелерін ескере отырып таңдалады.
Оларға: жүк көтергіштігі, ұшуы, жүк тұрақтылығын қамтамасыз ету мақсатында
оның жүк сипаттамасы мен есепке алынған барлық жүктерден алынған шамалардың
салыстыру мүмкіндігі кезіндегі ілмек биіктігі.
Жүктердің арақашықтығы мен биіктігінің кестесі
Жүктердің аталуы Жүк Қажетті Ілмектің Жүктеу
салмағы, көтеру жоғары моменті,
т биіктігі ұшуы, м т·м
Ұстын 0,69 6,9 6,7 4,62
Ригель 0,96 10,7 6 5,76
Ұстын 0,21 8,2 9 1,89
Төсеніш 0,54 10,2 9 4,86
Бір қабатты бөлігін тұрғызу үшін РДК-25.2 шынжыр табанды кранын
қабылдаймыз.
2.2. Күнтізбелік графикті жобалау
Толық техникалық ұйымдасқан сызбалар негізінде құрылыстың күнтізбелік
жоспарлы-кезектілік пен негізгі және қосымша ғимараттар мен имараттардың
құрылыс ұзақтығын орнатады.
Құрылыстың күнтізбелік жоспарының деректері бойынша жұмыс күшінің,
шикізаттардың, негізгі көліктердің және механизмдердің қажеттілік графигін
тұрғызады. СМР көлемі және бөлшектер қажеттіліктерін, шала өнімдердерін
және негізгі шикізаттарын типтік, үйлес жобалар немесе есептелген белгілі
анықтамалар бойынша анықтайды.
Күнтізбелік жоспарды құру үшін бастапқы деректерге келесілер жатады:
жоспардың сметалық және қалған бөліктері, ПОС-тың қалған бөліктері,
жоспарды құрмас бұрын жасалғандар, көлемдік жұмыстар есебі, қажетті
шикізаттар есебі, негізгі ғимараттар мен имараттардың жоспарлы-кезектілік
сұлбасы және күрделі СМР әдістерінің түсініктемесі, кешен мен оның
бөліктерінің құрылысының нормативті және директивті ұзақтығы.
Күнтізбелік жобаларды тізбектеу негізі құрылыстың тасқынды қағидасы
болып табылады. Өнімділік жұмысын аттыру үшін жұмыстарды үйлестіру қажет.
Жұмыстарды уақыт бойынша дұрыс үйлестіру шарттарды қамтамасыз етуге
жетілдіреді және құрылыс ұзақтығы тоқтамайды, тағы да материалдық және тағы
басқа шикізаттарды дұрыс пайдалануға жеткізеді. Құрылыста тасқынды өндіріс
төмендегілерді қарастырады:
а) өндіріс процесін бірдей немесе аздау еңбек сыйымдылықтарына байланысты
бөлек жұмыстарға бөлу
б) тиімді жұмыстарды орнату реттілігін орнату және жалпы жиынтық
процестерін өзара байланыс жүйелеріне, тағы оларды синхрондауға қарағанда
құрылыс өндірісінің үздіксізідігіне қол жеткізеді.
в) белгілі бір жұмысшылар тобына жұмыстардың жекелеген түрлерін бекіту,
жекелеген обьектілер ағынына бірізділігін бекіту және жұмысшылар тобының
жұмыс процесін орындауда қозғалуы.
2.3 Құрылыс бас жоспары
2.3.1 Жобалаудың негізгі принциптері
Құрылыс бас жоспары дегеніміз – негізгі жинақтау және жүк көтеретін
механизмдер, уақытша ғимараттар, құрылыстар мен салынып жатқан немесе
құрылыс кезеңінде пайдаланып жатқан қондырғылар көрсетілген алаңның бас
жоспары.
Құрылыс бас жоспары құрылыстағы кешенді құжаттаманың бір бөлігі және
оның шешімі қалған қалған жоба бөлімдерімен ұштастырылуы керек, тағы жұмыс
технологиясы мен графиктермен көрстетілген құрылыстың мерзімі қабылданады.
Құрылыс бас жоспарының шешімі құрылыс нормативтерінің талаптарына жауап
беруі тиіс. Құрылыс бас жоспарының шешімі жүк көтерімдердің құрылыс
алаңындағы тығыз жолдарда кедергісіз өтуін және тасымалдау қашықтығының
азаюын қамтамасыз етуі керек. Ең алдымен, бұл талаптар өте ауыр жүктерге
қатысты. Монтаждау механизмдерін, қоймаларды дұрыс тасымалдау ен басты
міндеті болып табылады. Құрылыс бас жоспары жұмысшылардың тұрмыстық
қажеттіліктерін толық қанағаттанарлықтай етіп қамтамасыз етуі керек,
шешімнің қабылдануы техника қауіпсіздігіне, өрт қауіпсіздігіне және
қоршаған ортаны қорғайтын күзетшілерге толықтай жауап беруі тиіс.
Уақытша құрылыстар арналған шығындар аз көлемде болуы тиіс. Олардың
қысқаруы тұрақты обьектілерді пайдалануға және уақытша ғимараттардың
азаюына қол жеткізеді. Обьектілік бас жоспар толық құрылыстың құрылыс бас
жоспарының құрамына кіретін салынып жатқан ғимараттар мен имараттарды бөлек
барлық түрлерін жобалайды. Күрделі обьектілер үшін құрылыс бас жоспары
бірнеше бөлімдерге және жұмыс түлеріне бөлінуі мүмкін.
Жобалаудың бстапқы сатысында орындалған құрылыс бас жоспарын қазудағы
бастапқы деректер толық аумақты бас жоспар үшін қызмет етеді,
шикізаттардың қажеттілігін көрсететін құрылыс аумағының ППР-і және
ғимаратттың жұмыс сұлбалары.
Құрылыс бас жоспарын жобалау кезінде үй-жайлардың әректек ету
аймағында орналасқан қойма габариттерін анықтау жеткіліксіз, құрылымдарыдң
түрлері мен маркаларына байланысты оларды құрастыру және таратуды жүргізу
қажет, сол немесе өзге де материалдарды,ыдыстарды және керек –жарақтар мен
жабдықтарды толықтай көрсету керек. Қоймаларды орналастырудан кейін уақытша
құрылыстарды байланыстыруға өтеді. Жобалаудың келесі кезеңі уақытша
байланыстарды біріктіру және тұрақты байланыстарды орнату орындарын
белгілеуден тұрады.
2.3.2 Уақытша инвентарлық ғимараттарды есептеу және жобалау
Уақытша ғимараттар мен имараттардың ауданын анықтау құрылыс алаңындағы
бір уақытта жұмыс істейтіндердің саны және аумақты пайдаланатын бір адамның
нормативті ауданы арқалы жүреді.
Жұмысшылардың саны төмендегі формула бойынша анықталады
, мұндағы
- жұмыс күнтізбелік кестесі бойынша қозғалу графигінен алынатын
жұмысшылардың саны,
- инженерлык-техникалық қызметшілердің саны
- қызмет көрсететін кіші персонал саны
Түгендеу ғимараттардағы қажеттілік
№ Аталуы Қызметші Бір адамға Аудан Қабыл.өлшем
саны қалыпты есебі
Өзг. Үлкен
1 Ұстын қоймасы ашық 21,6 3х7,2 – қатар
1дана
2 Арқалық қоймасы ашық 123 4,1х15 – қатар
2дана
3 Аралықтар қоймасыашық 216 6х6 – 3данақатар
4 Профнастил ашық 12 1х6 – 2данақатар
қоймасы
Құрылыс конструкцияларын қоймалау үшін аудандар технологиялық ретпен
монтаждауды ескере отырып крандардың әрекет ету аймағында орналасады.
Алаңның өлшемі габаритті конструкцияларды ескере отырып алынады.
2.3.5 Судағы құрылыс қажеттілігін есептеу
Желінің уақытша су құбыры өндірістік, шаруашылық-тұрмыстық және өртке
қарсы қажеттіліктерін қанағаттандыру үшін арналған.
Су құбырын обьектіде неғұрлым сенімді айналма сұлба бойынша
орналастырған жөн. Жобалау келесідей кезеңдерден тұрады:
- судың қажеттілік есебі
- сумен жабдықтау көздерін таңдау
- алаңда желісін орналастыру
- құбыр диматрінің есебі
Суды тұтынудың ең үлкен мерзімі жұмысты өндіру күнтізбесінің жоспары
бойынша анықталады. Судың толық шығыны формула бойынша анықталады
, мұндағы
- өндірістік мұқтажлық үшін су шығыны
- шаруашылық-тұрмыстық үшін су шығыны
- қарсы қажеттіліктер үшін су шығыны
Өндірістік қажеттіліктер үшін су шығыны формула бойынша анықталады
, мұндағы
- заттай өлшемде жұмыс көлемінің өзгеруі
- ескерілмеген шығындар коэффициенті
- ауысымдағы орташа өндірістік су шығыны
- ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
![google play](assets/img/google-play-badge.png)
Ақпарат
Қосымша
Email: info@stud.kz
