Бақылау сұрақтары

ИНВЕРТОР

Тиристорлық инвертор дегеніміз не?

Тиристорлық инверторлар-бұл автономды жүктеме үшін жұмыс істейтін және тұрақты кернеуді берілген немесе реттелетін жиіліктің айнымалы ток кернеуіне айналдыруға арналған құрылғылар. Инвертация дегеніміз-тұрақты ток энергиясын айнымалы ток энергиясына түрлендіру процесі

Тиристорлық инверторларда коммутация ретінде қандай элементтер қолданылады? Басқару элементтерін ауыстыру принципі бойынша құрылғылардың екі класы бар: бір сатылы коммутациямен;

Екі сатылы.

Бір сатылы құрылғылар қарапайым электр тізбегімен ерекшеленеді, бірақ Шығыс кернеуін реттеу мүмкіндігі жоқ, өйткені басқару барлық тиристорлармен бір уақытта жүзеге асырылады. Кернеуді реттеу реттелетін түзеткішті орнату арқылы тұрақты қуат кернеуін тізбекке орнату арқылы жүзеге асырылады.

Өз кезегінде екі сатылы түрлендіргіштер тізбектерге бөлінеді:

Топтық коммутациямен;

Фазалық коммутациясы бар;

Жеке басқарумен

Тиристорлық инверторлар қайда қолданылады?

Қолдану:

1, Айнымалы ток тұтынушыларының электрмен жабдықтау жүйелерінде жалғыз қуат көзі тұрақты кернеу көзі болған кезде (мысалы: қайта зарядталатын немесе күн батареясы) .

2. Электр желісінің кернеуі жоғалған кезде кепілдендірілген электрмен жабдықтау жүйелерінде (мысалы: электр станцияларының, компьютерлердің жеке қажеттіліктері үшін) .

3. Асинхронды қозғалтқыштардың жылдамдығын жиіліктік реттеу үшін.

4. Тұрақты токпен жабдықтау желілерінен айнымалы ток тұтынушыларын қоректендіру үшін.

5. Бір шаманың тұрақты кернеуін басқа шаманың тұрақты кернеуіне түрлендіру үшін түрлендіргіштерде.

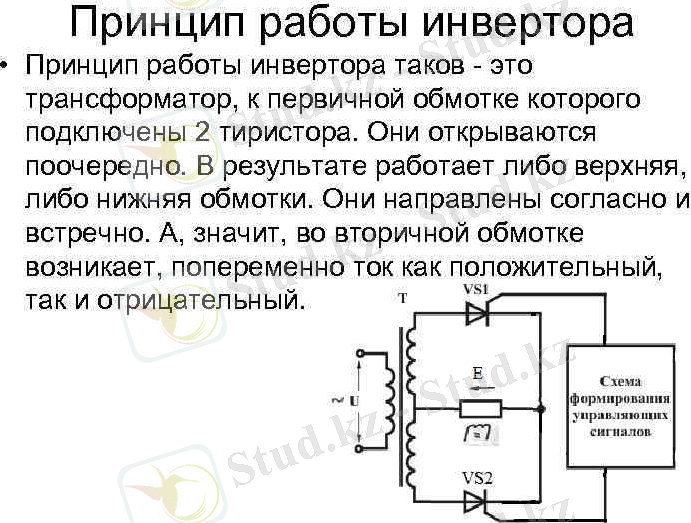

Ток инверторы мен кернеу инверторының жұмыс принципі?

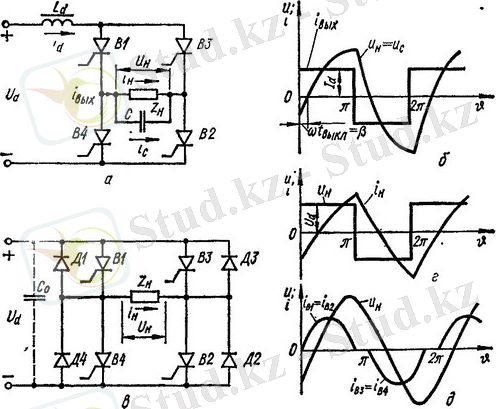

Электромагниттік процестердің ағымының сипаттамаларына байланысты автономды инверторларды үш негізгі түрге бөлуге болады: ток инверторлары (сурет. 2. 2, а) ; кернеу инверторлары (сурет. 2. 2, в) ; резонанстық инверторлар (сурет. 2. 2, д) .

Ток инверторлары үшін олардың жүктемеде пайда болатындығымен сипатталады ток (ivih) және кернеудің пішіні мен фазасы жүктеме параметрлеріне байланысты.

Тұрақты ток көзі ток генераторы режимінде жұмыс істейді, ол үшін үлкен индуктивтілігі бар LD реакторы кіріс тізбегіне қосылады. Сонымен қатар, LD реакторы жоғары гармоникалық кернеу сүзгісі ретінде қызмет етеді, өйткені оған кез-келген уақытта инвертордың кірісіндегі тұрақты кернеу мен импульстік кернеу арасындағы айырмашылық қолданылады; тиристорлардағы ток коммутациясы кезінде конденсатордың қуат көзіне түсуіне жол бермейді және кіріс тогының аз пульсациясына тән инвертордың апериодтық жұмыс режимін қамтамасыз етеді. Айта кету керек, инвертор ток көзіне жақын сипаттамалары бар көздерден қуат алған кезде, Ld дроссель болмауы мүмкін.

Ток инверторы жұмыс режимін қамтамасыз етуі керек, онда тиристордың құлыптау қасиеттерін қалпына келтіру үшін қажетті теріс кернеу анод пен жабық тиристордың катоды арасында біраз уақыт сақталады. Бұл уақыт tвыкл құлыптау уақыты деп аталады (сурет. 2. 2, б) .

Тұтынушының белсенді индуктивті сипатында реактивті қуаттың тепе-теңдігі коммутациялық және өтемдік конденсаторлармен қамтамасыз етіледі. Жүктемеге қатысты конденсаторлар параллель, қатар, қатар-параллель қосылуы мүмкін.

Ток инверторлары айнымалы ток тізбегіне қосылған коммутациялық және компенсаторлық конденсаторлар, жүктеме тізбегінің реактивтері және кіріс ток тізбегіндегі Ld дроссель арасындағы энергия алмасуымен сипатталады.

Неліктен кернеу инверторының тізбегінде қуат көзіне параллель қосылған конденсатор қажет?

Тұтынушының белсенді индуктивті сипатында реактивті қуаттың тепе-теңдігі коммутациялық және өтемдік конденсаторлармен қамтамасыз етіледі. Жүктемеге қатысты конденсаторлар параллель, қатар, қатар-параллель қосылуы мүмкін.

Инверторларды жобалаудағы басты мәселе неде?

Жоғары бөліктің үлкен токтарына арналған тақталарды жобалаудағы басты мәселе-өткізгіштердің, контейнерлердің, транзисторлардың корпустарының индуктивтілігі, атап айтқанда оның барлығын бұзатын шығарындылар және кілттерге параметрлер қорын салу қажеттілігі, бұл дизайнның қымбаттауына және қосу шығындарының артуына әкеледі.

Мәжбүрлі коммутация дегеніміз не, яғни тиристор тұрақты ток тізбектерінде қалай өшіріледі? Тиристордың мәжбүрлі коммутациясы әдетте гибридті қосқыштарда үздіксіз қуат беру жүйелері үшін қолданылады. Мәжбүрлі коммутациялық қосқыштарда тиристорлардың табиғи коммутациясына қарағанда аз ауысу уақыты болуы мүмкін. Гибридті қосқыштардағы және тиристорлық контакторлардағы мәжбүрлі коммутация құрылғыларының схемасы бірдей
Түрлендіргіштің желі жетегіндегі инвертор режимінде жұмыс істеуінің шарттарын атап өтіңіз

Жетектегі инверторлар қандай сұлбалар бойынша орындалады?
Жетектегі инверторлардың қандай сұлбасы практикада кеңінен қолданыс тапты?

Ең көп таралған кернеу инверторының тізбегі көпір тізбегіне қосылған төрт IGBT Vt1 . . . VT4 транзисторларынан және vd1 . . . VD4 деп белгіленген төрт кері диодтардан тұрады, олар басқарылатын жартылай өткізгіш кілттерге қарама-қарсы бағытта параллель қосылған. Түрлендіргіш белсенді индуктивті жүктемені береді. Бұл ең көп таралған, сондықтан ол негіз ретінде алынды.

Дербес инверторларды қолдану салалары.

Автономды инверторларды қолданудың негізгі бағыттары: жалғыз қуат көзі қайта зарядталатын батарея болып табылатын құрылғылардағы айнымалы ток тұтынушыларының қуаты (ain, ait) . (мысалы, борттық екінші реттік қоректендіру көздері, сондай-ақ ауыспалы ток желісін (электр байланысы, есептеу техникасы) ажырату мүмкіндігі кезінде жауапты тұтынушылардың резервтік қоректенуі) ;
