Мазмұны

Кіріспе
Алаңның инженерлік-геологиялық жағдайларын бағалау
II бөлім. Жүктемелерді табу
III бөлім. Ұсақ іргетастарды есептеу
IV бөлім. Іргетасты екінші шекті жағдай бойынша есептеу
Конструктивті Әрекеттер

Кіріспе

Бұл көпкурстық қызметтің мақсаты сатып алынған жалпы теориялық білімді бекіту, белгілі бір нақты мәселелерді шешу үшін оларды қолдану сызығы болып саналады. Орындау барысында жоғары оқу орнының оқушысы көрсетілген үзіндіге сәйкес анықтамалық әдебиеттерді қолдануды үйренуі керек, сонымен қатар үйлердің негіздерін, сондай-ақ ғимараттардың себептерін жобалау дағдыларын игеруі керек. Сонымен қатар, белгілі бір жағдайларда әр түрлі қорытындылардың нақты жағдайларға қолданылуы туралы мәселені қарастырған жөн, сонымен қатар неғұрлым ақылға қонымды шешімді табу керек.
Әрбір үзіндіні зерттеудегі маңызды қадам-белгілі бір нақты мәселелерді шешу үшін алынған дерексіз білімді оларды қолдану жолымен бекіту. Бұл миссия "механикалық беріліс, себептер де іргетастар" үзіндісіне сәйкес курстық жоспарға арналған, оқушы кез-келген уақытта көрсетілген үзіндіге сәйкес анықтамалық әдебиеттерді қолдануды үйренуі керек (бірақ бұл қазіргі деректер ағымының болуы өте маңызды) сонымен қатар үйлердің негіздерін жобалау дағдыларын алуға болады.сонымен қатар ғимараттардың себептері. Сонымен қатар, белгілі бір жағдайларда әртүрлі тұжырымдардың нақты жағдайларға қолданылуы туралы мәселені, сондай-ақ осы белгілі бір проблема үшін неғұрлым оңтайлы шешімді ашу туралы мәселені қарастырған жөн.
Үй негіздерінің себептерін жобалаудың бірыңғай негіздері
Себептері есептеу болуы, сондай-ақ үйлердің негіздері олар жалпы тұжырымдамасы негізі-негізі-ғимарат енеді, бұл туралы есте сақтау керек. Осы Тұжырымдаманың құрамдас бөліктерінің өзара әсері сөзсіз. Құрылыс алаңының инженерлік-геологиялық талаптары ғимараттың пайдалы сипаттамалары сонымен қатар үйдің негізгі жүйесінің түрін таңдауға үлкен әсер етеді.
Үйдің негізінің табанына жақын қысымның таралуының жүйелілігі үйдің негізінің қаттылығының сәйкес келуіне байланысты, сонымен қатар себептері, жобадағы үй негізінің фигурасы. Шешудің деформациялық қасиеттері құрылыстың пайдалы компоненттеріндегі күш-жігерді бөлуге нақты әсер етеді.
Бірақ тұжырымдаманы бір реттік санау негіз-ғимарат тұжырымдама компоненттерінің жалпы сипаттамаларының өзара байланысына байланысты кейбір проблемалармен байланысты: мысалы, ғимараттың беріктігі себептердің деформациясына байланысты - өте Деформацияланатын негіз тұрақты емес маңызды жауын-шашынға бейімделген жүйені білдіреді; өз кезегінде бөлу қалдық құрылыстың ауырлығымен анықталады. Шамаларды түсінбестен, мен құрылыстың әртүрлі пайдалы компоненттері арасында беріктікті тиісті түрде бөле алмаймын; ғимараттың қаттылығын түсінбестен, мен жаңбыр тұжырымдамасын жалпы біртұтас етіп орната алмаймын. Іргетастар негізгі жүйелердегі жер үсті жүйелерімен ұсынылған шамадан тыс жүктемелерге сүйене отырып (үйлердің серпімді негіздерінің шығарылуына байланысты), негіз-негіз - ғимарат тұжырымдамасының компоненттерінің ұжымдық қызметін тікелей ескерусіз жобаланады.

Топырақтың гранулометриялық құрамы пайыздық қатынаста.
№ слоя
Диаметр гранул мм.

10-5
5-2
2-1
1-0,5
0,5
0,25
0,25
0,1
0,1
0,05
0,05
0,01
0,01
0,005
0,005
0,001
0,001
1
0
0
2,0
3,0
16
24
11
17
7
9
3
2
0
0
2,0
4
10,9
40
23
8
16
1,6
1,5
3
0
5
3,0
25
27
20
8
8
3
1
0

Негіз топырақтарының физикалық және физикалық-механикалық қасиеттері.
№
слоя
Границы
текучести и
пластичности
Уд. вес
γу
кн м[3]
Об. вес
γ
кн м[3]
Влаж-ть
%
i1=i0-∆i1, Мпа
C
φ

∆l1
P1=0.1
∆l2
P2=0.2
∆l3
P3=0.3
∆l4
P4=0.4

WL
WP

1
32
20
27,2
18,6
25,4
0,085
0,130
0,182
0,064
4
14
2
19,9
13,0
26,7
21,7
15,1
0,032
0,058
0,067
0,082
7
29
3
0
0
27,5
21,0
25
0,072
0,073
0,195
0,205
8
17

Раздел I. Оценка инженерно-геологических условий
площадки

1 түрін анықтайтын негізгі жағдайлардың бірі, сонымен қатар ғимарат себебінің масштабы-бұл инженерлік-геологиялық жағдай.сайттың құрылысы. Сенімділік сонымен қатар үнемділік
таңдалған тұжырымдама ғимараттың себептері болып табылады, бірақ сонымен қатар құрылымның қауіпсіздігі физикалық және механикалық ақпаратты анықтаудың дәлдігіне, балық аулау таяқшасының түріне қосымша күшке байланысты. Құрылыстың топырақ жағдайлары туралы деректерді алу инженерлік-геологиялық, топографиялық-триангуляциялық, бұдан басқа гидрогеологиялық зерттеулер процесінде жүргізіледі.
Негіз топырақтарының атауын анықтау.
Snip II-15-74 сәйкес топырақтың толық атауы физикалық негізде.бастапқы және туынды болып бөлінетін топырақ сипаттамалары.
Бастапқы сипаттамаларға мыналар жатады:
а) топырақтың гранулометриялық құрамы;
б) үлес салмағы, уу [кн м3];
в) көлемді салмақ, γ0 [кн м3];
г) салмақ ылғалдылығы, W0 [%];
д) жаю(иілгіштік) шекарасы, Wр [%];
е) аққыштық шекарасы, WL [%];
ж) топырақта басқа қоспалардың болуы туралы мәліметтер.
Туынды физикалық сипаттамаларға мыналар жатады:
а) кеуектілік. Бойынша анықталады, келесі формула бойынша:

б) ылғалдылық дәрежесі G топырақ табиғаты ылғалдылығының топырақтың сумен толық толтырылуына сәйкес келетін оның толық ылғалдылығына қатынасы. Бойынша анықталады, келесі формула бойынша:

, где γw - уд. вес воды.

в) икемділік саны JP [ % ] JP = 0.01 (WL-WP)
г) консистенция коэффициенті JL=(W0-WP) (WL-WP);
д) em аққыштық шекарасындағы кеуектілік коэффициенті. Формула бойынша анықталады:

е) топырақтың шөгу қасиеттерін сипаттайтын п коэффициенті. P=(em-e) (1+e).
ж) топырақтың гетерогенділік коэффициенті U=d60d10. Мұндағы d60 және d10-топырақта сәйкесінше 60% және 10% болатын бөлшектердің диаметрі.
Топырақтың бірінші қабатының атауын анықтау.
Сұйықтық пен икемділік шекараларының болуы топырақтың бірінші қабаты сазды екенін көрсетеді.
1. Біз икемділікті анықтаймыз: JP=0.01(WL-WP)=0.01 (31-20)=0.12.
6-кестеге сәйкес, Snip II-15-74, 0,11 икемділік саны бар сазды топырақ саздақ деп қорытынды жасаймыз.
0.1 Консистенция коэффициентін анықтаймыз:

JL=(W0-WP) (WL-WP)=(25,7-20)(31-20)=0,528

1. 7-кестеге сәйкес, Snip II-15-74 0,528 консистенциясы бар саздауыт жұмсақ пластикалық деген қорытынды.
2. Топырақтың кеуектілік коэффициентін анықтаймыз:

3. Топырақтың ылғалдылығын анықтаңыз:

Ылғалдылық деңгейі 0.8 болғандықтан, бұл топырақ қабаты тұнбайды.
4. Топырақтың аққыштық шекарасындағы кеуектілік коэффициентін анықтаймыз:

5. Топырақтың шөгу қасиеттерін анықтаймыз:

Салыстырмалы сығылу коэффициентін анықтаймыз:

Қорытынды: топырақтың бірінші қабаты - саздауыт, жұмсақ пластикалық күйде, отырғызылмаған.
Екінші қабаттың атауын анықтау.
Аққыштық шектерінің сипаттамаларының болуы да мұны көрсетеді, топырақтың 1-ші қабаты сазды болып саналады.
1. Икемділік санын анықтаңыз: JP=0.01 (WL-WP)=0,01(18,9-12)=0,069.
6-кестеге сәйкес, Snip II-15-74, 0,069 икемділік саны бар сазды топырақ құмдақ деп қорытынды жасаймыз.
2. Консистенция коэффициентін анықтаймыз:
JL=(W0-WP) (WL-WP)=(16,1-12)(18,9-12)=0,594.

7-кестеге сәйкес Snip II-15-74 0,594 консистенциясы бар құмдақ пластикалық деп қорытынды жасаймыз.
Топырақтың кеуектілік коэффициентін анықтаймыз:

Топырақтың ылғалдылық дәрежесін анықтаймыз:

Ылғалдылық деңгейі 0.8 болғандықтан, бұл топырақ қабаты тұнбайды. (ҚНжЕ II-15-74, 2.13-тармақ).
Топырақтың аққыштық шекарасындағы кеуектілік коэффициентін анықтаймыз:

Топырақтың шөгуін анықтаңыз:

П=(em-e)(1+e)=(0,5046-0,4285)(1+0 ,4285)=0,0532.

Топырақтың сығылу коэффициентін анықтаймыз:

Топырақтың салыстырмалы сығылу коэффициентін анықтаймыз:

Қорытынды: топырақтың екінші қабаты - құмды саздақ, пластикалық күйде, отырғызылмаған.
Топырақтың үшінші қабатының атауын анықтау.
Аққыштық шектерінің сипаттамаларының жетіспеушілігі де бұл туралы айтады, 3-ші топырақ қабаты құм деп саналады.

2-кестеге сәйкес, Snip II-он бес-74 біз аяқтаймыз, 3-ші топырақ қабаты әдеттегі мөлшердегі құм болып саналады. Осылайша, элементтердің массасы 0-ден асады.Жиырма бес миллиметр, топырақта ең көп 50%.

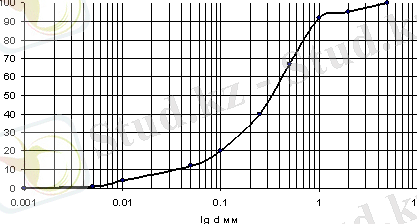

Топырақтың гетерогенділігін анықтаймыз. Ол үшін топырақтың гетерогенділік коэффициентін анықтау қажет. Біз топырақтағы фракциялардың пайыздық мөлшерін білдіретін жиынтық график құрамыз.

d60= 0,42 мм
d10=0,035 мм
U=d60d10=12

Топырақтың сығылу коэффициентін анықтаймыз:

Топырақтың салыстырмалы сығылу коэффициентін анықтаймыз:

Қорытынды: 3 топырақ қабаты әдеттегі мөлшердегі құм, жарқын су деп саналады. Біз біреудің тікелей себеп болуы мүмкін деген қорытынды жасаймыз.
Кесте 1. Негіз топырақтарының туынды физикалық ... жалғасы
