Бағана астындағы іргетас табанының енін анықтау
1 Бағана астындағы іргетас табанының енін анықтау
Қабылданған іргетас табанының тереңдік орналасу деңгейі арқылы, А ауданын алдын ала келесі формула бойынша анықтауға болады:
А = N0II m (R0 - d γср) (18)
мұндағы: N0II , R0, d, m, γср 3.1 бөлім бойынша анықталады.
Табан a ұзындығы келесі формула бойынша анықталады:
a = A0,7 (19)
Табан b ені келесі формула бойынша анықталады:
b = 0,7a (20)
Топырақ негіздерінің есептік қарсыласуын R кПа 3.1 бөлім бойынша анықтаймыз:
R=γc1γc2[Mγkz bγII + Mq d1 γ'II + (Mq-1) dbγ'II + Mc cII]k (21)
Бағананың центрден тыс жүктелген іргетас табаны астындағы максималды және минималды қысымы келесі формула арқылы анықталады:
Pminmax= (NII +G)A - MIIW (22)
мұндағы: N0II - тапсырма бойынша бағана іргетасқа тік жүктеме, кН (1.2 кесте);
M0II - тапсырма бойынша бағана іргетасқа әсер етуші момент (1.2 кесте), кНм;
W - іргетас табаны ауданының қарсыласу моменті, м3;
Іргетас табаны ауданының W қарсыласу моментін келесі формула бойынша анықтаймыз:
W=ba26 (23)
G = b·a·d γср (24)
Центрлі жүктелген іргетас үшін келесі шартттар орындалуы қажет
Pmax=1,2Rp=RPmin0 (25)
Есептеу жұмыстары:
A = 1,2*1120(281,09-13)=5,01м2 d1=0,65 м
a =5,010.7=2,67 м
b = 0,7⋅2,67 = 1,87 м
R=1*1,25*0.10*1*1,87*17,8+1,39*0,65 *16+3,72*361=331,28 кПа
G = 1,87*2,67*0,65*20=64,9077 кН
W = 1,87⋅2,6726=2,22 м3
Pmax = 1120+64,90075,01+1222,22=290,85 Нм2
Pmin = 1120+64,90075,01-1222,22=181 Нм2
kz = 331,28-290,85331,28⋅100%=12%
A = 5,01 м2 Іргетас ауданы.
b = 1,5 м Іргетас ені.
a = 2,14 м Іргетас ұзындығы.
R=1*1,25*0.10*1*1,5*17,8+1,39*0,65* 16+3,72*361=330,4575 кПа
G = 2,14*1,5*0,65*20=41,73 кН
W = 1,5⋅2,1426=1,14 м3
Pmax = 1120+41,735,01+1221,14=361,07 Нм2
Pmin = 1120+41,735,01-1221,14=124,86 Нм2
kz=396,549-361,07396,549⋅100%=8%
1.1 Баған астындағы іргетас негізінің отыру есебі
s негіздің отыруы есебінен сызықтық - деформациялық жартылай кеңістік түрінде есептік сұлбасы пайдаланылған қабаттық жиынтық әдісі арқылы анықталады. Топыраққа сызықты деформациялау теориясын қолданудың негізгі шарты болып, іргетас табанындағы кернеулер топырақтың кернеулі күйінің бастапқы екі фазасында орналасуы негізделеді, яғни р = R шарт орындалуы тиіс.
Сызықты деформациялық жартылай кеңістікте тік қалыпты кернеулерді үйлестіру сұлбасы 8 - суретте көрсетілген. Суреттегі белгілер:
DL - жайғастыру белгісі;
NL - табиғи жер бедері бетінің белгісі;
FL - іргетас табаны белгісі;
WL - жер асты суларының деңгейі;
B.C - сығылатын қабаттың төменгі шегі;
d - жайғасытыру белгісінен іргетастың тереңдік орналасу деңгейі;
dn - іргетастың табиғи жер бедері бетінен тереңдік орналасу деңгейі;
b - іргетас ені;
p - іргетас табаны астындағы орташа қысым;
pl - негізгі қосымша қысым;
σzg - іргетас табанынан z тереңдіктегі топырақтың меншікті салмағынан тік кернеу;
σzq.0 - табан деңгейіндегі топырақтың меншікті салмағынан тік кернеу;
σzp - іргетас табанынан z тереңдіктегі сыртқы жүтемеден қосымша тік кернеу;
σzp0 - табан деңгейіндегі сыртқы жүтемеден қосымша тік кернеу;
Hc - сығылатын қабаттың тереңдігі.

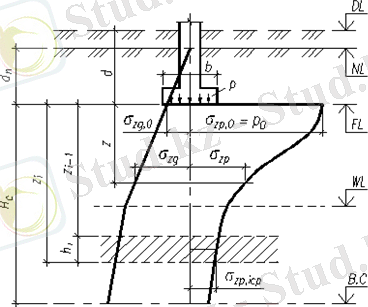

8-сурет - Негіздегі тік кернеулер үйлестіру сұлбасы

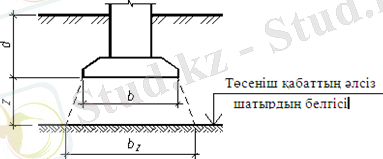

9-сурет - Төсеніш қабатын топырақ сипаттамалары есептік қарсыласу тексеруге арналған сұлба
Отыруды есептеудегі негізгі мақсаты σzg , σzp эпюраларын тұрғызу және сығылатын қабаттың төменгі шегін анықтау болып табылады.
σzg эпюрасы NL белгісінен салынады. Іргетас табанынан z тереңдікте орналасқан, қабат шегіндегі σzg топырақтың меншікті салмағынан тік кернеу, келесі формула арқылы анықталады
σzg = γ'dn + γihi (26)
мұндағы γ' - іргетас табанынан жоғары орналасқан, топырақтың меншікті салмағы;
γi - і - лы топырақ қабатының меншікті салмағы;
hi - і - лы инженерлік-геологиялық топырақ қабатының қалыңдығы;
Жер асты суларынан төмен, бірақ су өткізбейтін қабаттан жоғары орналасқан топырақтардың меншікті салмағы, су әсері ескеруімен қабылданады. Су өткізбейтін қабат ретінде қатты және жартылай қатты күйдегі саздар және саздақтар болып саналады.
Қарастырылатын тереңдіктен жоғары орналасқан, σzg анықтау кезінде су өткізбейтін қабатта су бағананың қысымын ескерген жөн.
Σzp эпюрасы FL белгісінен бастап тұрғызылады. Іргетас табанынан вертикаль бойынша z тереңдіктегі, іргетас табанының центрі арқылы өтетін қосымша тік кернеулер, келесі формула арқылы анықталады
σzp = αр0 (27)
мұндағы λ - 3.4 кесте арқылы іргетас түріне байланысты анықталатын коэффициент, тікбұрышты іргетас жақтарының арақатынасы ή = lb (l - іргетас ұзындығы) және салыстырмалы тереңдік [1].
ζ = 2zb (z - FL белгісінен вертикаль бойынша қарастырылатын нүктеге дейінгі арақашықтық, негіз бөлінген элементарлы қабаттардың қалыңдығына байланысты алынады)
р0 - негізге түсетін қосымша тік кернеу, келесі формула арқылы анықталады (b = 10 м іргетас ені үшін, p0 = p алынады)
р0 = p-σzg,0 (28)
р - іргетас табаны астындағы орташа қысым (2.1 бөлімінің есептеулері арқылы қабылданады);
σzg,0 - іргетас табаны деңгейіндегі топырақтың меншікті салмағынан тік кернеу (кесу кезіндегі жайғастыру σzg,0 = γ'd деп алынады, жайғастыру және себу арқылы жайғастыру болмаған σzg,0 = γ'dn).
Отыруды есептеуде қажетті дәлдікті қамтамасыз ету үшін, негіздің қысылатын қалыңдығы элементарлы қабаттарға бөлінеді, олардың hi қалыңдықтарын hi = 0,4b шарты арқылы қабылдауға ұсынады.
Негіздің сығылтын қабаттың төменгі шегі z = Hc тереңдікте алынады, келесі шарт орындалады
Σzp = 0,2σzg (29)
Егер жоғарыда көрсетілген шарт арқылы E 5 МПа деформация модулі бар, сығылатын қалыңдықтың төменгі шегі топырақ қабатында орналасса, немесе мұндай қабат z = Hc тереңдіктен төмен орналасса, сығылатын қалыңдықтың төменгі шегі келесі шартты орындауы қажет
σzp = 0,1σzg (30)
Негіздің отыруы қабаттардың жалпы қосындысының, мына формула арқылы анықталады.
s=βinσzp,icp Eihi (31)
мұндағы β - өлшемсіз коэффициент 0,8 тең;
σzp,icp - қалыпты қосымша кернеудің і - дағы элементарлы топырақ қабатының орташа мәні, zi-1 жоғарыдағы және zi төменгі қабат шегіндегі көрсетілген кернеулердің жарты қосындысына тең
σzp,icp = (σzp,i-1+σzp,i)2 (32)
hi ˗ топырақтың і - лы элементарлы қабаттың қалыңдығы (hi = 0,4b);
Ei - топырақтың і - лы элментарлы қабаттың деформация модулі;
n - негіз бөлінген сығылған қалыңдықтың, элементарлы қабаттар саны.
Отыру есебінің қорытындысы 3 кестеде келтірілген.
Есептеу жұмыстары:
σzg,0 = 17,8*0,65=11,57
р0=361,07-11,57=349,5
σzp= 0,87*349,5
Σzp=0,2*11,57=2,314
Кесте 3 - Негіз отырудың есептелуі
Қаб-ат №
Іргетас табаны-нан қабат табаны-ның тереңді-
гі
zi , м
Қабат-тың қалың-
дыгы
hi , м
Коэффи-циент
ζi=2 zib
Коэффи-циент
λ
σzp,i кернеу
zi тереңдігі, кПа
Орта-ша кер-неу
σzp,icp , кПа
Дефор-мация модулі Е, кПа
Қабат-тың оты-руы
si,м
σzqi
1
2
3
4
5
6
7
8
9
10
0
0
0
0
1.0
349,5
1
0,6
0.6
0,8
0,87
304,065
326,78
11000
0,0132
22,25
2
1,2
0.6
1,6
0,5757
201,207
252,64
11000
0,0087
32,93
3
1,8
0.6
2,4
0,372
130,014
161,61
11000
0,0056
43,61
4
2,4
0.6
3,2
0,2489
86,99
108,50
11000
0,0047
54,29
5
3,15
0.15
4
0,1744
60,95
73,97
11000
0,0026
64,97
6
3,75
0.6
4,2
0,16155
56,4617
58,705
11000
0,00061
67,64
7
4,05
0.3
5
0,120
41,94
49,2
11000
0,00018
78,32
8
4,65
0.3
5,4
0,1049
36,66
39,3
11000
0,00079
83,66
9
5,25
... жалғасы
Қабылданған іргетас табанының тереңдік орналасу деңгейі арқылы, А ауданын алдын ала келесі формула бойынша анықтауға болады:
А = N0II m (R0 - d γср) (18)
мұндағы: N0II , R0, d, m, γср 3.1 бөлім бойынша анықталады.
Табан a ұзындығы келесі формула бойынша анықталады:
a = A0,7 (19)
Табан b ені келесі формула бойынша анықталады:
b = 0,7a (20)
Топырақ негіздерінің есептік қарсыласуын R кПа 3.1 бөлім бойынша анықтаймыз:
R=γc1γc2[Mγkz bγII + Mq d1 γ'II + (Mq-1) dbγ'II + Mc cII]k (21)
Бағананың центрден тыс жүктелген іргетас табаны астындағы максималды және минималды қысымы келесі формула арқылы анықталады:
Pminmax= (NII +G)A - MIIW (22)
мұндағы: N0II - тапсырма бойынша бағана іргетасқа тік жүктеме, кН (1.2 кесте);
M0II - тапсырма бойынша бағана іргетасқа әсер етуші момент (1.2 кесте), кНм;
W - іргетас табаны ауданының қарсыласу моменті, м3;
Іргетас табаны ауданының W қарсыласу моментін келесі формула бойынша анықтаймыз:
W=ba26 (23)
G = b·a·d γср (24)
Центрлі жүктелген іргетас үшін келесі шартттар орындалуы қажет
Pmax=1,2Rp=RPmin0 (25)
Есептеу жұмыстары:
A = 1,2*1120(281,09-13)=5,01м2 d1=0,65 м
a =5,010.7=2,67 м
b = 0,7⋅2,67 = 1,87 м
R=1*1,25*0.10*1*1,87*17,8+1,39*0,65 *16+3,72*361=331,28 кПа
G = 1,87*2,67*0,65*20=64,9077 кН
W = 1,87⋅2,6726=2,22 м3
Pmax = 1120+64,90075,01+1222,22=290,85 Нм2
Pmin = 1120+64,90075,01-1222,22=181 Нм2
kz = 331,28-290,85331,28⋅100%=12%
A = 5,01 м2 Іргетас ауданы.
b = 1,5 м Іргетас ені.
a = 2,14 м Іргетас ұзындығы.
R=1*1,25*0.10*1*1,5*17,8+1,39*0,65* 16+3,72*361=330,4575 кПа
G = 2,14*1,5*0,65*20=41,73 кН
W = 1,5⋅2,1426=1,14 м3
Pmax = 1120+41,735,01+1221,14=361,07 Нм2
Pmin = 1120+41,735,01-1221,14=124,86 Нм2
kz=396,549-361,07396,549⋅100%=8%
1.1 Баған астындағы іргетас негізінің отыру есебі
s негіздің отыруы есебінен сызықтық - деформациялық жартылай кеңістік түрінде есептік сұлбасы пайдаланылған қабаттық жиынтық әдісі арқылы анықталады. Топыраққа сызықты деформациялау теориясын қолданудың негізгі шарты болып, іргетас табанындағы кернеулер топырақтың кернеулі күйінің бастапқы екі фазасында орналасуы негізделеді, яғни р = R шарт орындалуы тиіс.
Сызықты деформациялық жартылай кеңістікте тік қалыпты кернеулерді үйлестіру сұлбасы 8 - суретте көрсетілген. Суреттегі белгілер:
DL - жайғастыру белгісі;
NL - табиғи жер бедері бетінің белгісі;
FL - іргетас табаны белгісі;
WL - жер асты суларының деңгейі;
B.C - сығылатын қабаттың төменгі шегі;
d - жайғасытыру белгісінен іргетастың тереңдік орналасу деңгейі;
dn - іргетастың табиғи жер бедері бетінен тереңдік орналасу деңгейі;
b - іргетас ені;
p - іргетас табаны астындағы орташа қысым;
pl - негізгі қосымша қысым;
σzg - іргетас табанынан z тереңдіктегі топырақтың меншікті салмағынан тік кернеу;
σzq.0 - табан деңгейіндегі топырақтың меншікті салмағынан тік кернеу;
σzp - іргетас табанынан z тереңдіктегі сыртқы жүтемеден қосымша тік кернеу;
σzp0 - табан деңгейіндегі сыртқы жүтемеден қосымша тік кернеу;
Hc - сығылатын қабаттың тереңдігі.
8-сурет - Негіздегі тік кернеулер үйлестіру сұлбасы
9-сурет - Төсеніш қабатын топырақ сипаттамалары есептік қарсыласу тексеруге арналған сұлба
Отыруды есептеудегі негізгі мақсаты σzg , σzp эпюраларын тұрғызу және сығылатын қабаттың төменгі шегін анықтау болып табылады.
σzg эпюрасы NL белгісінен салынады. Іргетас табанынан z тереңдікте орналасқан, қабат шегіндегі σzg топырақтың меншікті салмағынан тік кернеу, келесі формула арқылы анықталады
σzg = γ'dn + γihi (26)
мұндағы γ' - іргетас табанынан жоғары орналасқан, топырақтың меншікті салмағы;
γi - і - лы топырақ қабатының меншікті салмағы;
hi - і - лы инженерлік-геологиялық топырақ қабатының қалыңдығы;
Жер асты суларынан төмен, бірақ су өткізбейтін қабаттан жоғары орналасқан топырақтардың меншікті салмағы, су әсері ескеруімен қабылданады. Су өткізбейтін қабат ретінде қатты және жартылай қатты күйдегі саздар және саздақтар болып саналады.
Қарастырылатын тереңдіктен жоғары орналасқан, σzg анықтау кезінде су өткізбейтін қабатта су бағананың қысымын ескерген жөн.
Σzp эпюрасы FL белгісінен бастап тұрғызылады. Іргетас табанынан вертикаль бойынша z тереңдіктегі, іргетас табанының центрі арқылы өтетін қосымша тік кернеулер, келесі формула арқылы анықталады
σzp = αр0 (27)
мұндағы λ - 3.4 кесте арқылы іргетас түріне байланысты анықталатын коэффициент, тікбұрышты іргетас жақтарының арақатынасы ή = lb (l - іргетас ұзындығы) және салыстырмалы тереңдік [1].
ζ = 2zb (z - FL белгісінен вертикаль бойынша қарастырылатын нүктеге дейінгі арақашықтық, негіз бөлінген элементарлы қабаттардың қалыңдығына байланысты алынады)
р0 - негізге түсетін қосымша тік кернеу, келесі формула арқылы анықталады (b = 10 м іргетас ені үшін, p0 = p алынады)
р0 = p-σzg,0 (28)
р - іргетас табаны астындағы орташа қысым (2.1 бөлімінің есептеулері арқылы қабылданады);
σzg,0 - іргетас табаны деңгейіндегі топырақтың меншікті салмағынан тік кернеу (кесу кезіндегі жайғастыру σzg,0 = γ'd деп алынады, жайғастыру және себу арқылы жайғастыру болмаған σzg,0 = γ'dn).
Отыруды есептеуде қажетті дәлдікті қамтамасыз ету үшін, негіздің қысылатын қалыңдығы элементарлы қабаттарға бөлінеді, олардың hi қалыңдықтарын hi = 0,4b шарты арқылы қабылдауға ұсынады.
Негіздің сығылтын қабаттың төменгі шегі z = Hc тереңдікте алынады, келесі шарт орындалады
Σzp = 0,2σzg (29)
Егер жоғарыда көрсетілген шарт арқылы E 5 МПа деформация модулі бар, сығылатын қалыңдықтың төменгі шегі топырақ қабатында орналасса, немесе мұндай қабат z = Hc тереңдіктен төмен орналасса, сығылатын қалыңдықтың төменгі шегі келесі шартты орындауы қажет
σzp = 0,1σzg (30)
Негіздің отыруы қабаттардың жалпы қосындысының, мына формула арқылы анықталады.
s=βinσzp,icp Eihi (31)
мұндағы β - өлшемсіз коэффициент 0,8 тең;
σzp,icp - қалыпты қосымша кернеудің і - дағы элементарлы топырақ қабатының орташа мәні, zi-1 жоғарыдағы және zi төменгі қабат шегіндегі көрсетілген кернеулердің жарты қосындысына тең
σzp,icp = (σzp,i-1+σzp,i)2 (32)
hi ˗ топырақтың і - лы элементарлы қабаттың қалыңдығы (hi = 0,4b);
Ei - топырақтың і - лы элментарлы қабаттың деформация модулі;
n - негіз бөлінген сығылған қалыңдықтың, элементарлы қабаттар саны.
Отыру есебінің қорытындысы 3 кестеде келтірілген.
Есептеу жұмыстары:
σzg,0 = 17,8*0,65=11,57
р0=361,07-11,57=349,5
σzp= 0,87*349,5
Σzp=0,2*11,57=2,314
Кесте 3 - Негіз отырудың есептелуі
Қаб-ат №
Іргетас табаны-нан қабат табаны-ның тереңді-
гі
zi , м
Қабат-тың қалың-
дыгы
hi , м
Коэффи-циент
ζi=2 zib
Коэффи-циент
λ
σzp,i кернеу
zi тереңдігі, кПа
Орта-ша кер-неу
σzp,icp , кПа
Дефор-мация модулі Е, кПа
Қабат-тың оты-руы
si,м
σzqi
1
2
3
4
5
6
7
8
9
10
0
0
0
0
1.0
349,5
1
0,6
0.6
0,8
0,87
304,065
326,78
11000
0,0132
22,25
2
1,2
0.6
1,6
0,5757
201,207
252,64
11000
0,0087
32,93
3
1,8
0.6
2,4
0,372
130,014
161,61
11000
0,0056
43,61
4
2,4
0.6
3,2
0,2489
86,99
108,50
11000
0,0047
54,29
5
3,15
0.15
4
0,1744
60,95
73,97
11000
0,0026
64,97
6
3,75
0.6
4,2
0,16155
56,4617
58,705
11000
0,00061
67,64
7
4,05
0.3
5
0,120
41,94
49,2
11000
0,00018
78,32
8
4,65
0.3
5,4
0,1049
36,66
39,3
11000
0,00079
83,66
9
5,25
... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
