Деңгей өлшеуіштер - олар сақталатын белгілі бір резервуарларда немесе жұмыс ортасында сұйықтар, ұнтақтар жəне басқа материалдар немесе шикізат деңгейін анықтау үшін пайдаланылатын арнайы құрылғылар. Деңгей өлшеуіштер деңгей қадағалары (сигнализаторлар) немесе деңгей түрлендіргіштері деп те аталады. Алайда, деңгей өлшегіштер мен деңгей сигнализаторының басты айырмашылығы - тек шекаралық белгілерді өлшейтін деңгей сигнализаторына қарағанда толық деңгейдің жалпы градацияларын өлшеу қабілеті.
Деңгей өлшегіштер - қазіргі заманғы өнеркəсіпте жəне техникада өте қажет құралдар. Бұл оқулықта біз деңгей өлшегіштердің негізгі түрлерін қарастыратын боламыз, сондай-ақ ЖМС мен құм жəне қиыршық тас карьерлерінде қолданылатын деңгей өлшегіштері аталатын болады. Өнеркəсіпте деңгей өлшеуіштердің мынадай түрлері қолданылады: Визуалдық - деңгей өлшеуіштерінің ең қарапайым түрі. Олардың жұмысы байланысты ыдыстар принципіне негізделген, ал сұйықтық деңгейін тікелей су өлшегіш шыны арқылы қадағалайды.

Механикалық деңгей өлшеуіштер - онда деңгей есебі: не заттың сұйықтық бетінде орналасуын бағалау бойынша өлшеудің екі нүктесіне қатысты болады - бұл қалтқылы деңгей өлшегіштер; не затты батыру кезінде ығыстырылған сұйықтық деңгейін бағалау бойынша (Архимед Заңы - FA = p*gV, мұндағы p - сұйықтықтың (газдың) тығыздығы, g - еркін түсуді жеделдету, ал V - тиелген дененің көлемі) - буйктік деңгей өлшегіштер.
Гидростатикалық деңгей өлшеуіштер - əрекет принципі қандай да бір өндірісте өлшеуіш аспапты толтыратын өлшенетін сұйықтық бағанасы мен сұйықтық бағанасының қысымын теңестіруге негізделген. Өнеркəсіптік маманданудың электрлік деңгей өлшеуіштері сыйымдылық жəне омдық болып бөлінеді.

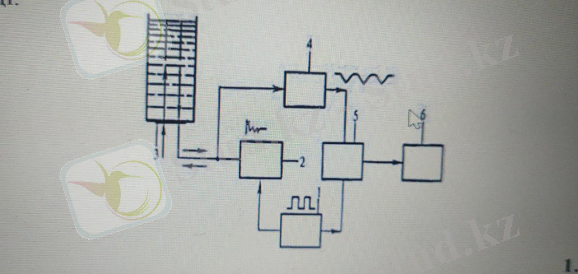

Акустикалық деңгей өлшеуіштер - əрекет принципі газ бақыланатын орта бөлімінің бетінен дыбыстық тербелістерді көрсету уақытын өлшеуге негізделген. Акустикалық деңгей өлшегіштердің бір түрі ультрадыбыстық деңгей өлшегіш болып табылады.
Радарлық деңгей өлшеуіш - ең заманауи түрі болып табылады, оның əрекет ету принципі газ - жоғары жиілікті радиотолқындардың бақыланатын ортасына негізделген. Деңгей өлшегіштің соңғы түрі сұйықтықтар мен сусымалы денелердің деңгейін өлшеуге мүмкіндік береді. Бұл ретте оны агрессивті ортаның деңгейін өлшеу кезінде де қолдануға болады, мысалы қышқылдар, балқытылған күкірт, аммиак жəне т. б.
Əрекет принципі бойынша бұл деңгей өлшеуіштер бөлінеді:
* визуалды,
* қалытқылы,
* гидростатикалық, -
* электрлік,
* 37 - ультрадыбыстық, -
* радиоизотоптық.

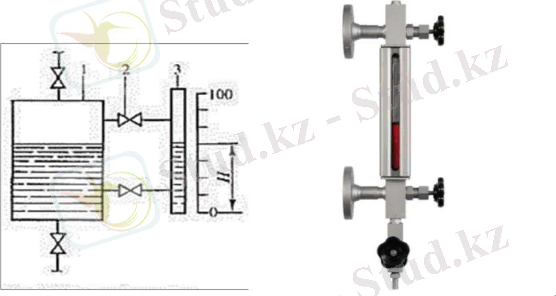

Визуалды деңгей өлшеуіштер- сұйықтық деңгейін қарапайым өлшеуіштер. Технологиялық аппаратқа 1 тиекті шұралар арқылы 2 көрсеткіш шынысы (түтік 3) қосылған. Аппарат пен түтікше байланысқан ыдыстар болып табылады, сондықтан түтікшедегі сұйықтықтың H деңгейі аппараттағы оның деңгейіне тең жəне шкала бойынша есептеледі.

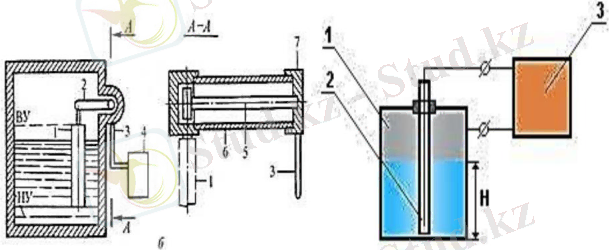

Қалытқылы деңгей өлшегіштер. Сезімтал элемент - сұйықтық бетіндегі қалтқы (1.24, а сурет). Қалтқы 1 жүкпен 3 теңестіріледі, ол иілгіш арқанмен 2 байланыстырылған. Сұйықтық деңгейі жүктің шкалаға 4 қатысты қалпынмен анықталады. Өлшеу шектері жоғарғы жəне төменгі деңгейлердің қабылданған мəндеріне сəйкес орнатылады. Батырылатын қалтқылар əлдеқайда сенімді - көлемді буйктер

Сұйықтықтың деңгейі өзгерген кезде Архимед заңы бойынша иінтіректің соңында əрекет ететін 2 итеретін күш (буйктің салмағы 1) өзгереді. Сəйкесінше, иінтірекке 2 əсер ететін күштердің өзгермелі сəті түбінде бекітілген 7 буйктен білік арқылы буйктен түтікке 6 жіберіледі жəне оны бұрау сəті теңестіріледі. Түтікті бұрау бұрышының шамасы деңгейдің шамасына пропорционал.
Гидростатикалық деңгей өлшеуіштер. Олардың əрекеті аппараттағы (қоймада) сұйықтық бағанасының қысымын өлшейтін, аспапты немесе серіппелі механизммен (р = Hr, мұндағы r = const - сұйықтық тығыздығы) толтыратын сұйықтық бағанасының қысымымен теңестіруге негізделген. Я деңгейінің мəні жеткілікті болса жəне У ретінде сұйықтық үстінде артық қысым болмаса, т. белгісінде орнатылатын нөлдік деңгейдің түтікті серіппесі бар манометрін пайдалануға болады
Дифманометриялық деңгей өлшеуіштер деңгейді ашық (атм. қысым) немесе жабық (қысым немесе сирету) қазандықтарда өлшеуге мүмкіндік береді (4-сурет). Буынның біріндегі сұйықтықтың тұрақты деңгейін салыстырмалы түрде аспап (дифманометр) өлшейді, демек, бақыланатын аппаратта теңдестірілген ыдыспен қамтамасыз етіледі (аппараттағы сұйықтықпен бірдей белгілі деңгейге дейін толтырылады). Дифманометрдің басқа буынындағы сұйықтық бағанасының биіктігі аппараттағы деңгей өзгергенде өзгереді. Ондағы деңгейдің əрбір мəніне аппарат пен аспап арасындағы биіктік бойынша қашықтықпен негізделген қысымның кейбір 39 ауытқулары жауап береді. Егер аппарат атм.қысым кезінде жұмыс істесе, теңестіруші ыдыс нөлдік деңгей белгісіне орналастырылады
Пьезометрлік деңгей өлшеуіштер гидравликалық бекітпенің (əдетте су) принципіне негізделген. Деңгейді өлшеу үшін ауа немесе инертті газ пайдаланылады, ол қысыммен сұйықтық қабаты арқылы үрленеді (рх - оның үстіндегі қысым). Ауа мөлшері 1 диафрагмамен немесе 2 реттеуші шұрамен оның құбыржолдағы қозғалыс жылдамдығы барынша аз болатындай етіп шектеледі (үйкеліске шығындарды азайту мақсатында). Ауа шығынын бақылау үшін арнайы стақандар 3 немесе ротаметрлер орнатылады. Сұйықтық деңгейі H ( p px) pж , мұнда pж - дифманометрдегі тұйықталған сұйықтықтың тығыздығы. Қысымның өзгеруі ( p px ) манометрдегі h сұйықтық бағанасының биіктігі бойынша анықталады. Агрессивті сұйықтықтардың деңгейін өлшеген жағдайда дифманометрге 40 қосылатын екі желіге ауа жеткізу қажет. Пьезометриялық аспаптар жер асты резервуарларындағы сұйықтық деңгейін өлшеу үшін кеңінен қолданылады.
Электрлік деңгей өлшеуіштер оларда сұйықтық деңгейінің өлшенетін мəндері тиісті электр сигналдарына түрлендіріледі. Ең көп таралған ыдыстық жəне омдық аспаптар.

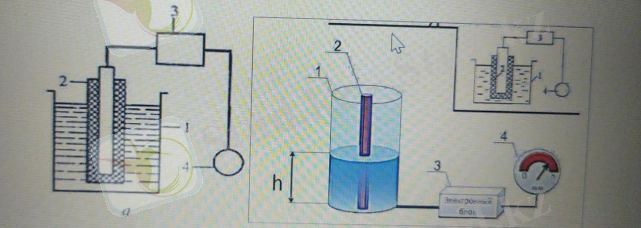

Ыдыстық деңгей өлшеуіштер ыдыстың қабырғаларымен бірге 1 электрод 2 сезімтал элемент - цилиндрлік конденсаторды құрайды, оның электрлік сыйымдылығы сұйықтық деңгейіне пропорционалды түрде өзгереді. Сыйымдылық 3 электрондық блокпен өлшенеді, оның сигналы 4 блокқа түседі, ол релелік элемент болып табылады (белгілі бір деңгейге жету сигналының схемаларында) немесе аспапты көрсетеді (өлшенген деңгейдің схемаларында) Омдық (кондуктометрлік) деңгей өлшегіштер ... жалғасы
