ҚАЗАҚСТАН РЕСПУБЛИКАСЫ ҒЫЛЫМ ЖӘНЕ ЖОҒАРЫ БІЛІМ МИНИСТРЛІГІ

Коммерциялық емес акционерлік қоғам

«Ғ. Ж. ДӘУКЕЕВ атындағы

АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ»

«Электрмен жабдықтау және энергияның жаңғыртылатын көздері» кафедрасы

32jpg

«ЭЛЕКТР ТІЗБЕКТЕРІН ЖӘНЕ ӨРІСТЕРІН ТАЛДАУ» пәні бойынша

№1 ЗЕРТХАНАЛЫҚ ЖҰМЫС

Жұмыстың тақырыбы: Үшфазалы тізбектердің симметриялы емес режимдерін кернеу мен токтардың симметриялы құрауышыларын пайдалана отырып зерттеу

Мамандығы: Электр энергетикалық жүйелер

Орындаған: Унгалов Нурғали

Тобы: ЭЭСк-21-2.

Тексерген: Тексерген: аға оқытушы Аршабекова А. Т

«» 2023ж

(бағасы) (қолы)

Алматы, 2023

Зертханалық жұмыс №1.

Үшфазалы тізбектердің симметриялы емес режимдерін кернеу мен токтардың симметриялы құрауышыларын пайдалана отырып зерттеу.

Жұмыс мақсаты: симметриялы құрамдастардың сүзгілерін қолдана отырып, үшфазалы тізбектердің симметриялы емес режимдерін тәжірибелік зерттеу дағдыларын алу.

1. 2 жұмыстың орындалу тәртібі

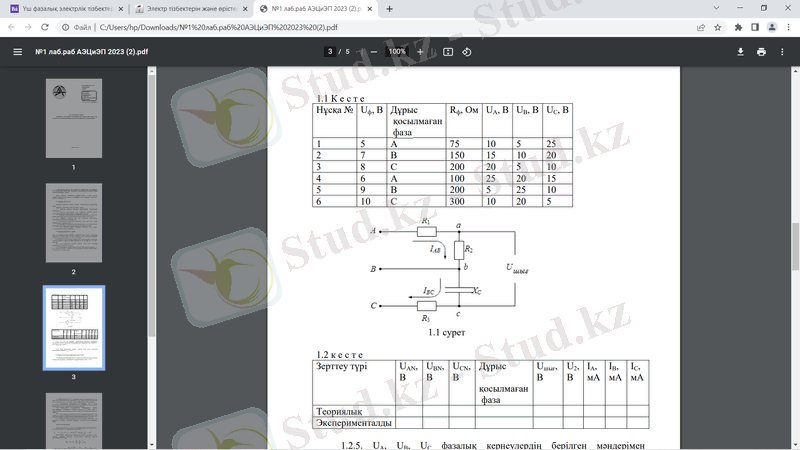

1. 2. 1 Uф фазалық кернеуі берілген үшфазалы тізбек көзіне "жұлдызша" байланысы бойынша жинап, көздің бір фазасы дұрыс қосылмаған жағдайда (1. 1 кесте нұсқасына сәйкес) . UАN, UBN, UCN өлшеу.

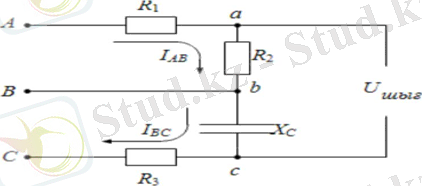

1. 2. 2 Кері реттіліктегі кернеу сүзгісін келесі параметрлердің мәндерімен *7жинау керек (1. 1 сурет) : R1= R2= 200-300 Ом, C= 10 мкФ, R3 = √3 Xc = 551, 6 Ом.

1. 2. 3 Кері реттіліктегі кернеу сүзгісін қосу және сүзгісінің шығысындағы кернеуді Uшығ өлшеу.

1. 2. 4 Симметриялы активті жүктемені қосу (Rф жүктеме кедергісі 1. 1 кесте нұсқасына сәйкес таңдалады) және фазаларда токтарды өлшеу. Өлшеу нәтижелерін 1. 2 кестеге енгізу

Зерттеу түрі

UАN, В

UBN, В

UCN, В

Дұрыс қосылмаған фаза

Uшығ, В

U2, В

IA, мА

IB, мА

IC, мА

Зерттеу түрі: Теориялық

UАN, В:

UBN, В:

UCN, В:

Дұрыс қосылмаған фаза: В

Uшығ, В:

U2, В:

IA, мА:

IB, мА:

IC, мА:

Зерттеу түрі: Эксперименталды

UАN, В: 7

UBN, В: 7

UCN, В: 7

Дұрыс қосылмаған фаза: В

Uшығ, В: 7, 8

U2, В:

IA, мА: 42

IB, мА: 18

IC, мА: 44

1. 2. 5. UА, UB, UC фазалық кернеулердің берілген мәндерімен "жұлдызша" сұлбасы бойынша симметриялы емес үшфазалы көзді жинау (1. 1 кесте нұсқасына сәйкес) .

1. 2. 6. Кері реттіліктегі кернеу сүзгісін қосу және сүзгісінің шығысындағы кернеуді Uшығ өлшеу.

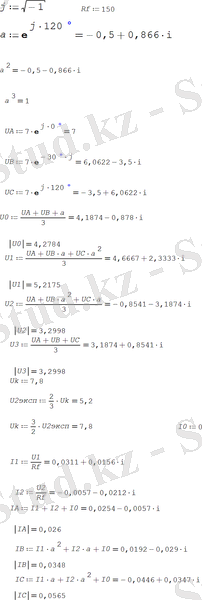

Есеп шығарылуы:

Бақылау сұрақтары:

СЕТмЭӨТ курсының бөлімін қайталау "Симметриялық құрауыштар әдісі".

Сұрақтарға жауап беру және келесілерді орындау:

1. 1. 1 үшфазалы шамалар жүйесінің симметриялық құраушылары дегеніміз не?

Жауабы:

Симметриялы құраушылар әдісі кез келген симметриялы емес үш фазалы жүйе шамаларын (токтар, кернеулер) үш симметриялы жүйе шамаларының қосындысы түрінде көрсутіге негізделген. Жиынтықта симметриялы емес үш фазалы жүйені құратын бұл симметриялық жүйелер симметриялық құраушылар деп аталады. Симметриялық құраушылар бір-бірінен фазалардың алмасу реттіліктермен ерекшеленеді, яғни қалай фазалық

шамалар максимум арқылы өту ретімен. Олар тура, кері және нөлдік реттілік жүйлер деп аталады.

1. 1. 2 берілген симметриялы емес үшфазалы шамалар жүйесі симметриялы құрамдастардың сомасы түрінде берілуі мүмкін?

Жауабы:

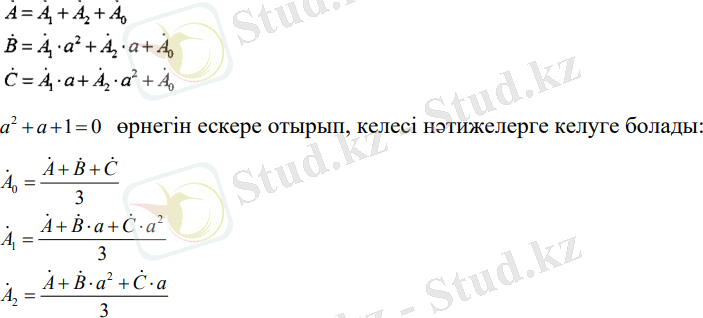

Кез келген симметриялы емес жүйені симметриялы құраушыларға жіктеуге болады. Симметриялы емес жүйені симметриялы құраушыларға жіктеу, тізбектің жұмыс режимін симметриялы режимдердің қосындысы ретінде анықтап алуға мүмкіндік береді. Симметриялы емес жүйенің комплексті шамаларын симметриялы құраушылар арқылы өрнектейік:

Изображение выглядит как текст Автоматически созданное описание

1. 1. 3 кернеудің симметриялық емес үшфазалы жүйесінің тура, кері және нөлдік тізбектерінің симметриялық құрауыштарын қалай есептеу керек?

Жауабы:

Изображение выглядит как текст Автоматически созданное описание

1. 1. 4 үшфазалы тізбектің ток пен кернеудің симметриялы құрауыштарына қатысты қасиеттері неде?

Жауабы:

Қорек көзі мен қабылдағыштары жұлдызша жалғанған нейтралды сымы бар тізбекті қарастырайық. Нейтралды сымның тогы екені белгілі, сондықтан:

Егер нейтралды сым жоқ болса, сәйкесінше нөлдік реттіліктің тогының құраушылары да жоқ болады.

Сызықты кернеулердің қосындысы нөлге тең екені белгілі, яғни сызықты кернеулердің құрамында нөлдік реттіліктің құраушылары жоқ болады.

1. 1. 5 симметриялы үшфазалы жүктеменің тура, кері және нөлдік тізбектеріндегі кедергі неге тең?

Жауабы:

Тура, кері немесе нөлдік реттіліктің фазалы кернеулерінің, токтардың сәйкесті симметриялы құраушыларына қатынасы тура Z ₁ , кері Z ₂ және нөлдік Z ₀ реттіліктердің комплексті кедергілері деп аталады
