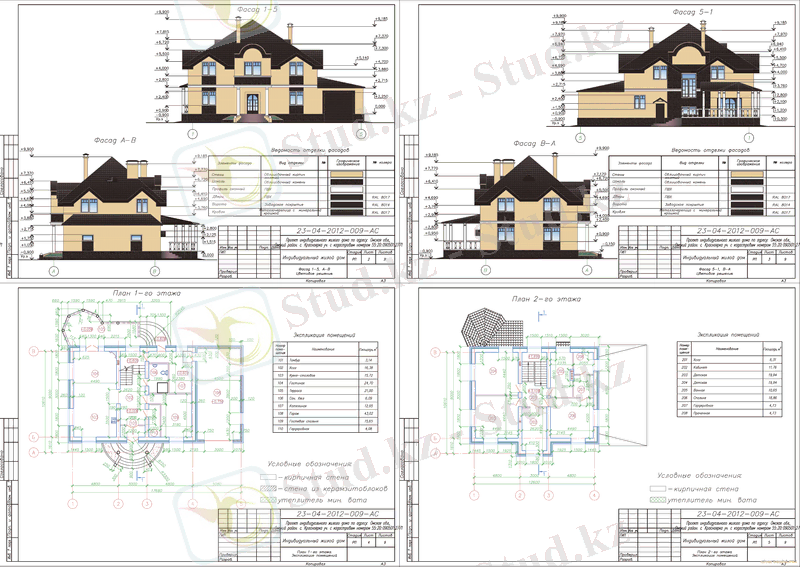

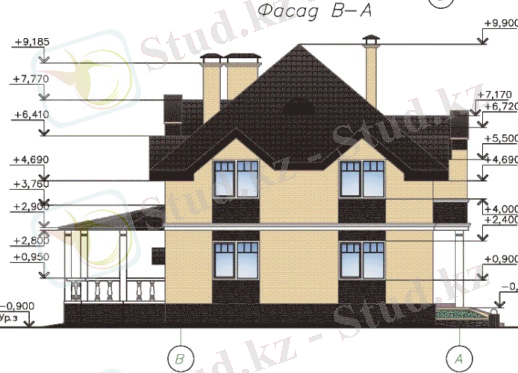

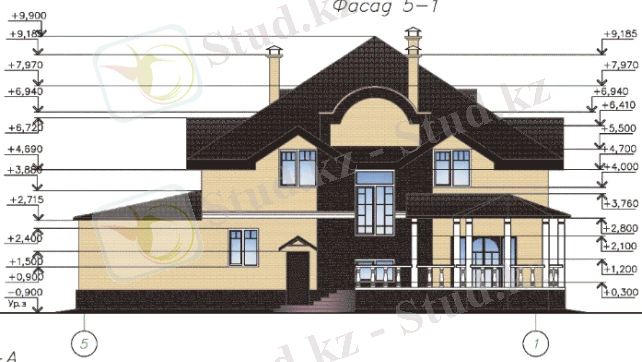

Эскиздік жоба

$C:\Documents and Settings\Администратор\Мои документы\Downloads\ar_dvuhetazhnyj_kirpichnyj_kottedzh_1768_h_1061_m_v_g._omsk.gif$

Кіріспе

Құрылыс пен сәулет егіз ұғымдар. Олар үнемі бірге қолданылады. Құрылыс саласы адам баласымен бірге дамып келеді. Сәулет өнері барлық өнер салаларының тоғысқан жері. Ақтөбе қаласы мен облыс аумағындағы елді мекендерде мемлекеттік сәулет-құрылыс алаңдары мен қала құрылысы саласының саясатын жүзеге асыру мақсатында, облыстың елді мекендердің аумағында инфрақұрылымды дамыту және құрылыстар жүргізу мақсатында құрылған «Ақтөбе облысының құрылыс, сәулет және қала құрылысы басқармасы» бар. 2000-ыншы жылдардың басында Ақтөбе қаласы мен облысындағы құрылыстың өсу қарқыны едәуір өзгеріп, елордамыз Астанадан да асып түсіп, құрылыс саласындағы ең үлкен серпіліс орын алған болатын. Мысалы, Ақтөбе қаласында 2005 жылы 2004 жылға қарағанда 2, 8 есе тұрғын үй қүрылысы қолданысқа өткен екен. Яғни, Ақтөбе қаласындағы құрылыс саласы жылдан жылға дамып келе жатқандығын аңғаруға болады. 2019 жылдан қалада заманға сай 8 ықшамадауның құрылысы жүргізілуде. Олардың қатарындағы «Батыс-2», «Батыс-3» ықшамауданында жататын 32 тұрғын үйдің құрылысы жүргізілуде. Сонымен қатар осындай шағын аудандар маңынан мектептер, балабақшалар және медициналық мекемелер де салынуда. Ең қызығы, бұл аудандарда екі деңгейлі аулаларды салу жоспарланған, яғни жертөле паркингпен жабдықталып, жоғарғы қабаты балаларға арналған ойын алаңы болады деп күтілуде. Қазіргі таңда «ескі» және «жаңа» болып екіге бөлінетін Ақтөбе қаласын біріктіретін орталыққа айналдыру мақсатында Мәскеу ықшамауданында Көп қабатты тұрғын үйлер салу басты мақсаттардың бірі. Қала халқының саны артып келе жатқандықтан, 2030 жылға дейін 600мыңға жетеді деп болжам жасалып, жеке тұрғын үй құрылысы шектеліп көпқабатты көп пәтерлі тұрғын үйлер тұрғызылады деп жоспарланып отыр. Қазіргі кезде Ақтөбе қаласындағы ең биік ғимарат - 25 қабаттан тұрады. Алдағы уақытта қаланың кез-келген бөлігінде биік ғимараттар бой көтереді деп ойлаймын. Бірақ мен көп қабатты пәтерден гөрі, жеке тұрғын үйде тұрғанды жөн санадым. Мен таңдаған жеке тұрғын үйдің жобасы Ақтөбе қаласының континенталды климатына сай етіліп және заманауи үлгіде жасалынған. Оның үстіне қазіргі таңда Ақтөбе қаласында жүргізілген көп қабатты тұрғын үйлердің құрылыстарынан көптеген шикіліктер анықталып, халық өз наразылығын білдіріп жатыр. 9 бөлмелі 2 қабатты жеке тұрғын үйді таңдаған себебім, болашақта ата-анама осындай үйді сыйға тарқым келген. Жеке тұрғын үйдің, пәтерден артықшылықтары өте көп. Кейбір егде жастағы адамдарға, көп қабатты үйлерде тұру денсаулығына кері әсер беруі мүмкін. Оларға жеке тұрғын үй ыңғайлы деп есептеймін. Қонысың жеке тұрғын үй болса, аулаң тек өзіңе ғана тиесілі болады, қалағаныңша пайдалансың. Жеке тұрғын үйде тұрсаңыз көршілеріңіз мазаңызды алмайды. Ең кереметі өз отбасыңмен, аулаңда табиғат аясында көңіл көтергенге не жетсін!

1 Бас жоспар

Мен жеке тұрғын үйді Ақтөбе қаласы, Алматы ауданы, Заречный- 4 елді мекені 213-жер учаскесіне жоспарладым. Бұл елді-мекен Қарғалы өзенінің жағасында орналасқан. Жалпы Ақтөбе қаласының климаты континенталды болып келеді. Климаты күрт континенттік және тәулік бойына және жыл бойына да температура мен ылғалдылықтың, және басқа да метеорологиялық элементтердің құбылмалылығымен ерекшеленеді. Ақтөбе қаласына күшті желдің жиі қайталанып тұратын қатаң режимі тән және қыста оңтүстік құрамдас желдің, ал жазда солтүстік құрамдас желдің басымдығымен сипатталады. Ақтөбе қаласы ҚР ҚНжЕ 2. 04-01-2010 «Құрылыс климатологиясына» сәйкес III - А құрылыстық-климаттық ауданында орналасқан болып табылады. Ақтөбе қаласының географиялық координаталары - 50°16′00″ с. е. 57°13′00″ ш. б. Және UTC+05:00 уақыт белдеуіне сәйкес келеді. Ақтөбе қаласының аумағы Ақтөбе-Орал маңындағы, Елек өзенінің алқапүстілік I террассасының Орал-Ембі платформасының шеткі шығыс бетіндегі толқынды беткейінде . Мен жеке тұрғын үйді жоспарлаған елді-мекен Қарғалы өзенінің жағалауында, теңіз деңгейінен 250м биіктікте орналасқан. Террассаның беткейі жалпы алғанда солтүстік батысы мен Елек өзенінің арнасына қарай ойысатын әлсіз толқынды жазық болып табылады. Рельеф беткейінің абсолюттік шамалары 209, 8-210, 1 м шегінде өзгеріп тұрады.

Гидрографиялық ерекшелігі бойынша аумақ Елек өзені және оның сағалары Қарғалы, Жіңішке, Тамды және Саздыға қарайды. Елек өзенінде Ақтөбе суқоймасы, ал Сазды өзенінде - Сазды суқоймасы салынған .

Аумақ қара-күлгін топырақты орташа құрғақ даланың аймағы шегінде жатыр. Көгалдандыру жасанды көшеттерді отырғызу жолымен жүзеге асырылады.

Қала аумағы мен жаңадан игерілетін аумақтарда қауіпті геологиялық және гидрогеологиялық процестер мен құбылыстар қатарынан мыналар атап өтуге болады:

1) шөгінділігі; қала аумағындағы саздақтар мен құмайтты және саз шөгінділік қасиетіне ие болып табылады;

2) еру мен көшкіннің кең таралуы сияқты тайғақты процестер кездеседі;

3) эрозия : өзен жағасында кездесетін бүйірлік эрозия және де беткейлеріндегі тұрақты ағынсуы жоқ жыралы эрозия;

4) топырақтың борпылдақтығының күшеюіне және күштілігінің кемуіне әсер ететін ісінулер болып тұрады;

Аймақтың орташа жылдық температурасы +5, 3 C°. Жаздағы ең ыстық ауа температура шілде айында болады, ауа температурасы +40C° қа дейін көтеріледі. Шілде айы бойынша орташа температура +29, 9C°ты құрайды. Ал қыс айларындағы ең суық температура қаңтар айында болады, ауа температурасы - 35C°қа дейін төмендейді, орташа температура -13, 3C°ты құрайды. Қар жүктемесіне келетін болсақ, қыстағы ең үлкен онкүндіктің орташа мәні бойынша -32, 7 ні құрайды. Ал қыс мезгіліндегі онкүндік бойынша ең үлкен мән -65, 0 құрайды. Тұрақты қар жамылғысының жату ұзақтығы - 134.

Ақтөбе қаласындағы жалпы халық қолданысындағы сумен қамту жүйесі Елек өзені мен оның сағалары (Қарғалы, Тамды, Сазды) алабының аллювиальді қабаттарының жерасты сулары арқылы жүзеге асырылады. Шаруашылық-ауыз су қажеттіліктері үшін бекітілген жерасты сулары қорларының жалпы шамасы тәулігіне 325, 6 мың м3, ал белгіленбегені - тәулігіне 25, 1 мың м3 құрайды.

Ақтөба облысында жеке тұрғын үйлер бойынша жер аумағы (үй маңы құрылыстары) жалпы ауданы 2, 5 млн. м2 құрайды.

Соңғы жылдар Ақтөбе қалалық әкімшілігі бойынша тұрғын үйлердің пайдалануға орташа жылдық берілу аумағы 317, 8 мың м2 құраған. Аумақтарды және тұрғын үй қорының жағдайын талдау, үй маңы учаскелері бар көбінесе аз қабаттық үйлер салынған учаскелерді бөлуге мүмкіндік береді. Сонымен қатар 240, 8 га аумақта ауданы 264, 9 мың м2 қолданыстағы жалпы тұрғын үйді бұзу арқылы реконструкциялау алға қойылған негізгі іс-шаралардың бірі.

2 Ғимараттың функциональдық тағайындалуы

Жалпы ауданы - 187, 58м ² .

Бірінші қабат еденінің ауданы- 162, 73м ²

Екінші қабат еденінің ауданы-96, 92 м ²

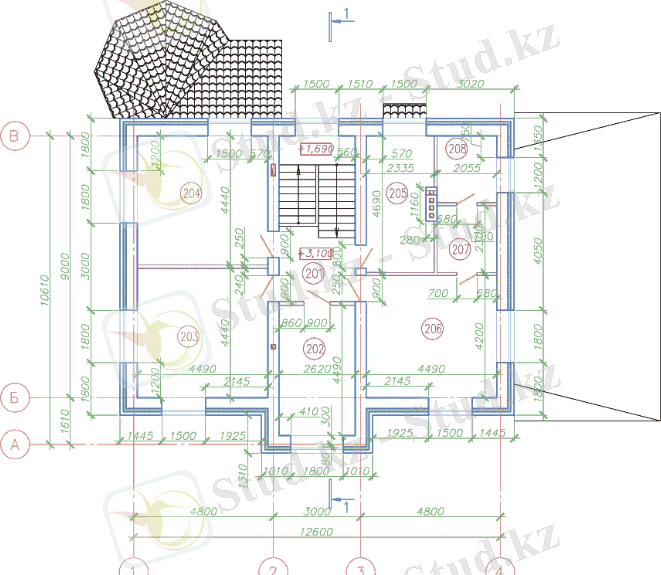

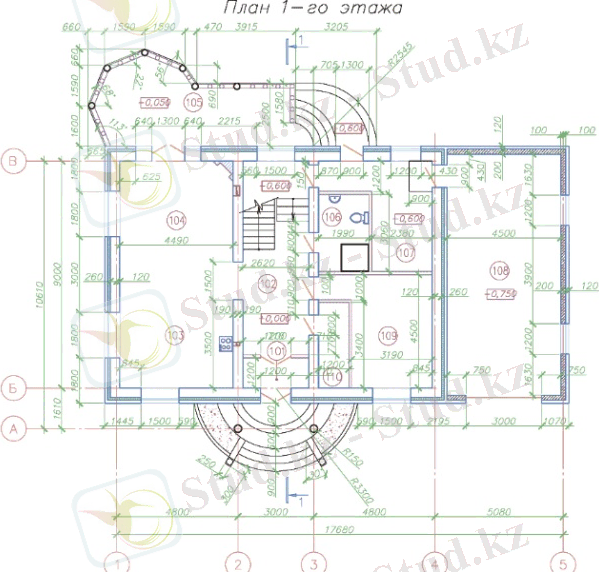

Бірінші қабат жоспары Екінші қабат жоспары

Тұрғын үй биіктігі 9, 9 м, қабат биіктігі 2, 9м. Салыстырмалы белгі ретінде 0, 000 деңгейдегі 1-қабат таза еден деңгейі алынды.

Бірінші қабатта орталық кіре беріс орналасқан. Сол арқылы холға өтеді. Есіктен тіке жүргенде екінші қабатқа көтерілетін баспалдақ бар. Сонымен қатар бірінші қабатта асхана, тамбур, гардероб, терраса, санузел, қонақ, қонақтық жатын, қазандық бөлмесі орналасқан.

Екінші қабатта холымен қатынасатын 2 балалар жатын бөлмесі, жуынатын бөлме, 1 жатын бөлме, жұмыс кабинеті, гардероб және кір жуатын бөлме орналасқан. Қабаттардың әрқайсысында сан. түйін бар. Бірінші және екінші қабаттағы қосарласқан сан. тораптар сыртқы қабырғамен шектеседі, сондықтан мұнда гидрооқшаулағышына айрықша көңіл бөлінеді.

Жобада екі маршты баспалдақ берілген. Есептеулер барысында баспалдақтардың биіктігін 169 мм деп алдым, демек n=3100/169=19 көтеріліс.

Еңісті мына формула бойынша анықтаймыз:

i= $tg\alpha = \frac{h}{b}$

i= $\frac{169}{130}$ =0. 5

ҚНжЕ бойынша еңіс і=1/1, 25=0, 8 нормативтерден аспау керек. Марш енін 125мм деп алу қабылданған.

3. Ғимараттың көлемдік-жайғастыру шешімі

Ғимараттағы бөлмелердің экспликациясы

Бөлменің нөмірі

Бөлменің атауы

Бөлменің ауданы, м2

Бөлменің категориясы (өрт қауіпсіздігі бойынша)

Бөлменің нөмірі: 1

Бөлменің атауы: 2

Бөлменің ауданы, м2: 3

Бөлменің категориясы (өрт қауіпсіздігі бойынша): 4

Бөлменің нөмірі: 101

Бөлменің атауы: Тамбур

Бөлменің ауданы, м2: 3, 14
