Кіріспе
Электр монтаждау жұмыстары кезінде сыртқы және ішкі электр желілеріне, қосалқы станцияларға және басқа да электрмен жабдықтау құрылғыларына, Күштік және жарықтандыру электр жабдықтарына техникалық құжаттаманы қамтитын жобаның электротехникалық бөлігінің жұмыс сызбалары пайдаланылады. Әдетте, жобаның электротехникалық бөлігінің жұмыс сызбаларын әзірлеу кезінде электр жабдықтарын үлкейтілген тораптармен орната отырып, жиынтық-блоктық әдіске негізделген электр монтажы көзделеді. Бұл әдіспен орнату кезінде түзету, бұрғылау, реттеу, кесу және т.б. операцияларды орындау қажет емес, сондықтан жұмыс құжаттамасын қабылдай отырып, ондағы монтаждау жұмыстарын индустрияландыру талаптарын ескеруге, сондай-ақ кабельдерді төсеу, электр жабдықтарының тораптары мен блоктарын такелаждау және оларды орнату бойынша жұмыстарды механикаландыруға назар аудару қажет.
Жобалау құжаттамасын әзірлеу кезінде монтаждауды жүргізетін ұйымның электр монтаждау өндірісі технологиясының талаптары ескеріледі. Монтаждау аймағында (жабдықтарды орнату және цехтарда, ғимараттарда электр желілерін төсеу орнында) монтаждау жұмыстары электр құрылғыларының ірі блоктарын орнатудан, тораптарды жинаудан және желілерді төсеуден тұрады. Сондықтан жұмыс сызбалары олардың мақсатына сәйкес жинақталады: сатып алу жұмыстары үшін, яғни. дайындаушы кәсіпорындарда немесе электр Монтаждау дайындамаларының (МЭЗ) шеберханаларында блоктар мен тораптарға тапсырыс беру үшін және монтаждау аймағының электр техникалық құрылғыларын монтаждау үшін.
Жобаның архитектуралық-құрылыс бөлігінің сызбаларында электр монтажына арналған саңылаулар, тауашалар, тесіктер ескерілуі керек. Тарату шкафтарын, ажыратқыштарды, штепсельдік розеткаларды орнатуға арналған сымдарды, тауашаларды, ипотекалық бөлшектері бар арналарды немесе құбырларды құрылыс конструкцияларының жұмыс сызбаларында(темірбетон, гипс-бетон және т.б.) қарастырған жөн.
Күштік электр жабдықтарын монтаждау үшін ғимараттар мен цехтардың оларға қоректендіру және тарату күштік желілерін төсеу трассаларын көрсете және үйлестіре отырып, шиналарды, күштік қоректендіру пункттері мен шкафтарды, электр қабылдағыштар мен іске қосу реттеу аппараттарын орналастыра отырып, электр жарығын монтаждау үшін - оларда қоректендіру және топтық желілерді, шамдарды, жарықтандыру пункттері мен қалқандарды көрсете және үйлестіре отырып, қабаттық жоспарларын әзірлейді.
Электр монтаждау бөлімшесі тапсырыс берушіден жобалық құжаттаманы алады және өндіруші кәсіпорындарда және монтаждау ұйымдарының базаларында электр қондырғыларының блоктары мен тораптарын дайындауға тапсырыс береді.
Монтаждау ұйымына берілетін жұмыс сызбаларына тапсырыс берушінің жауапты өкілінің қолы қойылған мөртабан немесе "өндіріске рұқсат етілген" деген жазу қойылады. Тапсырыс беруші монтаждау ұйымына жабдықты дайындаушы кәсіпорындардан келетін монтаждау жөніндегі схемалар мен нұсқаулықтарды да береді.
Монтаждау өндірісіндегі техникалық прогрестің маңызды бағыттарының бірі индустрияландыру болып табылады. Ол екі негізгі мақсатты көздейді:
1. Монтаждау жұмыстарының максималды көлемін монтаждау аймағынан монтаждау ұйымдарының зауыттары мен өндірістік базаларына көшіру. Мұнда мінсіз станоктар мен құрылғыларды қолдана отырып, ең тиімді жұмыс әдістері қамтамасыз етілуі мүмкін.
2. Құрылыс жұмыстарын жүргізумен қатар, үлкейтілген блоктар мен тораптарға жинақталған электр жабдықтарын, электр конструкциялары мен электр сымдарын дайындаңыз.
Индустрияландыру монтаждау жұмыстары өндірісінің қарқынын жеделдетуді және олардың құнын төмендетуді қамтамасыз етеді. Сонымен қатар, жиынтық ірі блокты құрылғылар мен тораптардың жаппай зауыттық өндірісі монтаждау аймағына шашыратқышпен жеткізілетін жабдықтар мен материалдардан монтаждау орнында жабдықтар мен сымдарды орнатумен салыстырғанда электр қондырғыларының сапасын жақсартады.
Ірі блокты құрылғылар мен монтаждау тораптарын пайдалану кәсіпорындардың электр шаруашылығын пайдалануды жеңілдетеді. Ақырында, үлкен блокты жиынтық құрылғылар құрылыс жұмыстарының көлемін азайтады, өйткені олар көптеген жағдайларда арнайы үй-жайларды салусыз тікелей цехтарда орнатылуы мүмкін.
Электр монтаждау жұмыстарын жүргізу кезеңдері
1 кезең. Жоба
Жоба қажет! Тек жоба сізге болашақта түзету өте қиын болатын барлық ұсақ-түйектерді электрмен жабдықтау туралы ойлануға мүмкіндік береді. Жақсы жоба үшін алдымен өз қажеттіліктеріңізді шешіп, содан кейін электр сымдарының схемасын жасау керек. Жоба кәсіби және жеке HPV болуы мүмкін (адамға түсінікті сурет). Жобада ажыратқыштардың, розеткалардың, шамдардың және басқа да электр жабдықтарының орналасуы міндетті түрде көрсетіледі.Мысал 1-сурет.

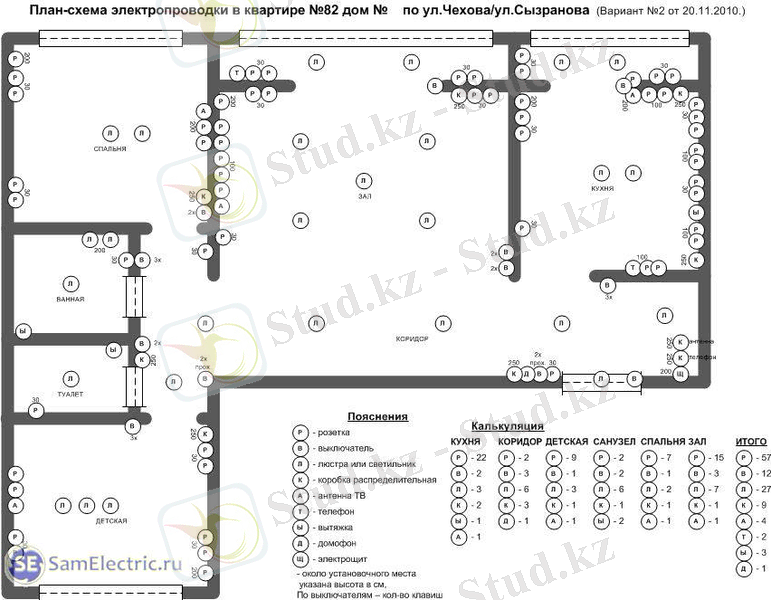

1-сурет. Электр монтаждау жұмысының жобасы
2 кезең. Электр монтаждау жұмыстарына дайындық
Осы кезеңде жоспарланған жұмыстарды орындау үшін барлық материалдар мен орнату өнімдері сатып алынады. Қажет болған жағдайда объектіге қажетті құрылыс техникасы, Электр жабдықтары мен құрал-саймандар тасымалданады.(2-сурет)

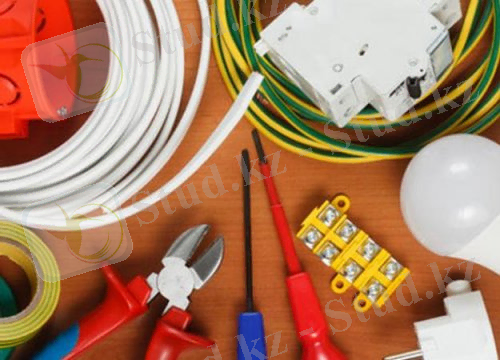

2-сурет. Электр монтаждау жұмыстарына керекті жабдықтар
3 кезең. Белгілеу
Ғимаратта жұмысты бастамас бұрын электриктің жоспары қабырғаларға, еденге және төбеге ауыстырылады. Үйдің учаскесінде кабельдер мен электр жабдықтарын орнатуға арналған жол белгіленеді.(3-сурет)

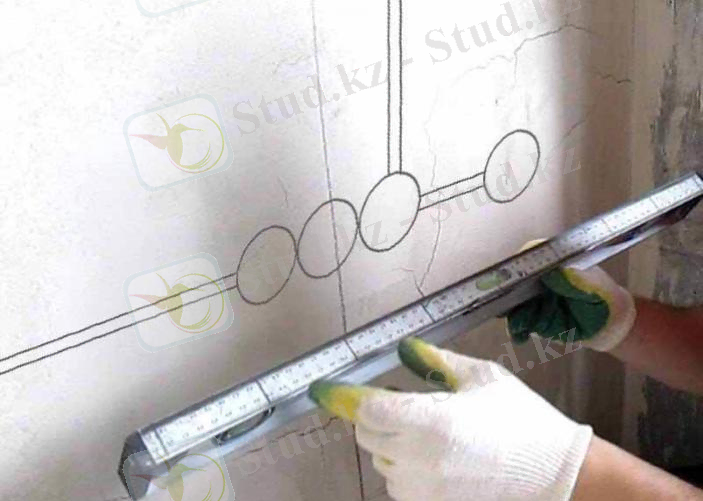

3-сурет Белгілеу жұмыстары
4 кезең. Енгізу құрылғысы
Қажет болған жағдайда пәтерге немесе саяжайға жаңа немесе қосымша желілер жүзеге асырылады.
5 кезең. Құрылыс жұмыстары
Электр нүктелері мен кабель желілерін белгілеудегі дәлдікті тексергеннен кейін, электр Монтаждау жұмыстарының ең шулы және лас кезеңі - қабырғаларды кесу және кесу. Бұл жұмыстарды сапалы жүргізу үшін арнайы құрал болуы керек. Мысалы, жылдам кесу үшін штраб, строб кескіш немесе шаңды кетіретін бороздодель қолданылады. Бұл кезеңді мүмкіндігінше тез аяқтауға тырысу керек және бұл ғимараттың тірек құрылымдарына зиян келтірместен өте маңызды.
Есіңізде болсын, электр құралының шуы мен құрылыс шаңы денсаулыққа айтарлықтай зиян келтіреді!
Тұрғын пәтерлерде шулы жұмыстар жұмыс күндері 9-00 - ден 19-00-ге дейін, демалыс күндері барлық көршілердің келісімімен ғана орындалады. Егер реттелетін "тыныш үзілістер" болса (көбінесе элиталық үйлерде 13-00-ден 15-00-ге дейін) шулы жұмыстар жүргізілмейді.
6 кезең. Кабель сымдары. Орнату және тарату қораптарын орнату
Кабельді төсеу бірнеше жолмен жүзеге асырылуы мүмкін: төбеде (егер төбелер қарастырылған болса), еден арқылы (Егер стяжка болса немесе болса) және қабырғаларда (гипстің астында).(4-сурет)
Пәтерлерде қол жетімділік шектеулі болса, қосқыш қораптарды пайдаланудан аулақ болыңыз. Сымдарды тікелей орнату қораптарында дәнекерлеу үшін схемаларды пайдаланыңыз.
Дәнекерлеу (сымдарды қосу) бұрандалы терминалдардың көмегімен, қысу әдісімен, Дәнекерлеумен, жылдам қысқыш терминалдармен және басқа да рұқсат етілген әдістермен жүзеге асырылады.
Сымдарды әдеттегі бұрау-тыйым салынған! Сымдарды дәнекерлеу-ұсынылмайды!

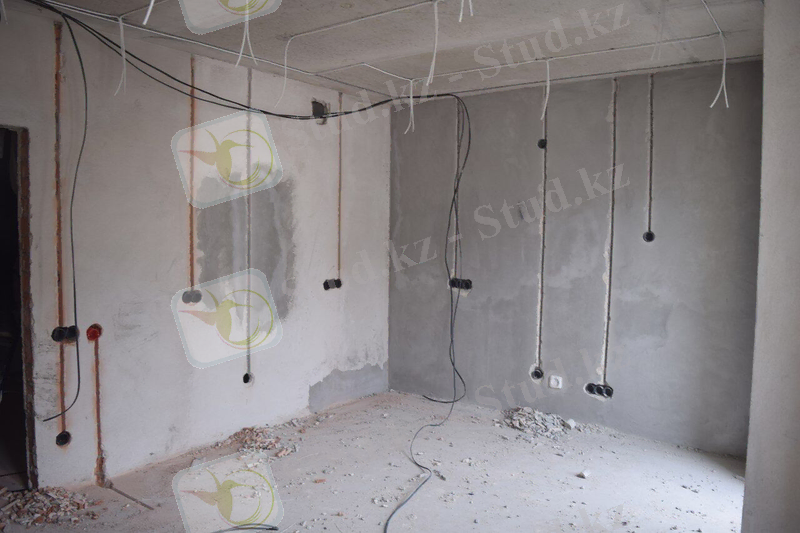

4-сурет. Құрылыс жұмыстары
7 кезең. Электр қалқанын орнату және қосу
Электр қалқаны ішкі немесе сыртқы болуы мүмкін. Бетон қабырғаларында құрылыс жобасында қарастырылмаған жерлерде 12 топтан артық ішкі қалқан орнатпау керек.(5-сурет) Бетонның шамадан тыс бұзылуы қабырғалардың жүк көтергіштігін айтарлықтай төмендетуі мүмкін. Бұл жағдайда сыртқы орындалатын электр қалқанын іліп қою немесе ішкі орындалатын қалқан үшін гипсокартон құрылымын салу жақсы.

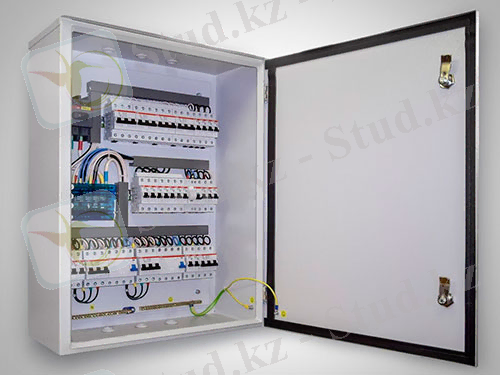

5-сурет. . Электр қалқанын орнату
8 кезең. Розеткалар мен ажыратқыштарды орнату.
Электр жабдықтарын орнату және қосу. Шамдарды, Люстраларды және шамдарды ілу.
Бұл кезең әрлеуден кейін басталады (яғни, дайын жөндеуден кейін) және бірнеше күнге созылуы мүмкін (өйткені ерекше дәлдік қажет).(6-сурет)
6-сурет. Розеткалар мен ажыратқыштарды орнату.
9 Кезең (Аяқтау).
Электр сымдарын диагностикалау және барлық электр жабдықтарының жұмыс қабілеттілігін тексеру.Барлық электр сымдарының жұмыс қабілеттілігі, қуат желілері мен жарықтандыру схемаларының дұрыс қосылуы тексерілетін соңғы кезең. Толық диагностикадан кейін электр жұмыстары сәтті аяқталды деп айтуға болады.
Екі сатыда электр монтаждау жұмыстарын орындау
Бірінші кезең
Бірінші кезең-қондырғы мен жабдықты монтаждауға дайындау. Бірінші қадам-ғимарат ішіндегі жабдықтың тұрақты жұмысын қамтамасыз ету. Бұған электр жабдықтарына арналған тірек конструкцияларын монтаждау, сымдар мен кабельдерді төсеу, шина сымдарын орнату, пластмасса және болат құбырларды орнату, әрлеу және сылау жұмыстарына арналған жасырын сымдарды төсеу және т.б. кіреді. Ғимараттың сыртында алдын - ала жұмыс жеткілікті-желіні жерге қосу және кабельдік желілерді орнату мәселесін шешу қажет. Бірінші кезеңде жұмыстар біріктірілген кесте бойынша ғимаратта орындалады. Негізгі құрылыс жұмыстарының өндірісі қатар жүреді, сонымен қатар осы кезеңде төселген құбырлар мен орнатылған құрылымдар ластанудан және бұзылудан қорғалған.
Сонымен қатар, МЭЗ-де электр жабдығының ірілендірілген блоктары мен тораптарын алдын ала жинау, жарықтандыру және күштік электр сымдарының тораптары мен пакеттерін дайындау, сондай-ақ электр жабдықтарын, аппаратураларды және т. б. тексеру, реттеу және сынау жүзеге асырылады.
Екінші кезеңі
Жұмыстың екінші кезеңіне ең алдымен электр жабдықтарын монтаждау, тораптар мен пакеттерге арналған кабельдерді төсеу және электр жабдықтарын қосуды қамтамасыз ету кіреді. Машина залдары, ЗРУ, трансформатор камералары, туннельдер мен каналдар сияқты электротехникалық үй-жайларда жұмыстың екінші кезеңі барлық әрлеу және жалпы құрылыс жұмыстары аяқталғаннан кейін ғана жүреді. Сондай-ақ, осы уақытқа дейін сантехникалық құрылғыларды орнату және басқа да арнайы жұмыстар аяқталуы керек.
Цехтардың аралықтары сияқты электротехникалық емес типтегі басқа өндірістік үй-жайларда екінші дәрежелі электр Монтаждау жұмыстары қажетті технологиялық жабдықты орнатқаннан кейін, сондай-ақ Желдеткіш қораптар мен санитарлық құбырларды орнатқаннан кейін ғана басталады. Басқа іргелес ұйымдардың жұмысымен бір мезгілде өтетін екінші сатыдағы ЭМР жүргізу тәртібіне жиынтық желілік кесте жауап береді. Онда әртүрлі ұйымдармен біріктірілген жұмыстардағы қауіпсіздікке қатысты барлық мәселелер көрсетілген. Кестеде көрсетілген шаралар әр түрлі ұйымдардың бір үй-жайда аралас жұмыс істеуі үшін қажетті барлық қорғаныс құрылғыларын қарастырады.
Электротехникалық құрылғыларды монтаждау монтаждалған электр жабдықтарына барлық қажетті сынақтарды жүргізумен аяқталады, олардың жетістігі монтаждаудың аяқталу актісі деп аталатын тиісті құжатқа қол қоюмен куәландырылады. Сынақ электр қондырғысы пайдалану режиміне енген сәтте басталады. Осыдан кейін электр Монтаждау жұмыстарын ұйымдастыру екі кезеңде аяқталады.
Барлық электротехникалық құрылғыларды монтаждау процесін бақылау үшін әр жұмыс объектісінде арнайы өндіріс журналдары жүргізіледі. Бұл журналдар электр Монтаждау ұйымы Тапсырыс берушіге беретін құжаттар тізіміне кіреді. Сондай-ақ, барлық тексерулер мен сынақтардың хаттамалары мен актілерінің тізімі бар.
Электр монтаждау жұмыстары
Электр энергиясын өндіру, оны түрлендіру, беру, тарату және тұтыну үшін мақсаты, ток түрі және кернеуі бойынша бөлінетін электр қондырғылары қолданылады.
Электр қондырғысының мақсаты бойынша генерациялайтын (электр энергиясын өндіретін), тұтынушылық (электр энергиясын тұтынатын) және түрлендіргіш-таратушы (электр энергиясын тұтынушыларға ыңғайлы түрге айналдыратын және олардың арасында тарататын) болады.
Электр қондырғыларының ток түрі бойынша тұрақты және айнымалы ток, ал кернеуі бойынша - 1000 В дейін және 1000 В жоғары.
Электр станцияларында орнатылған электр генераторлары электр энергиясын өндіреді.
Тұтынушы қондырғылары-бұл тұтынушыларға Орнатылатын көптеген электр қабылдағыштары. Халық шаруашылығының барлық салалары, сондай-ақ мәдени-тұрмыстық ғимараттар, ауруханалар, ғылыми мекемелер мен оқу орындары электр энергиясын тұтынушылар болып табылады. Электр энергиясын қабылдағыштар әр түрлі: электр қозғалтқыштары( әртүрлі станоктық жабдықтар мен электр көлігінің жетектері); Электротехнологиялық жабдықтар (дәнекерлеу машиналары мен аппараттары, электр пештері, металдарды электр ұшқынымен өңдеуге арналған станоктар); электр тұрмыстық аспаптар (электр плиталары, Шаңсорғыштар, Кір жуғыш машиналар, тоңазытқыштар және т.б.); радиоқабылдағыштар, Теледидарлар; электромедициналық аспаптар мен аппараттар (рентген аппараттары, электротерапия және электродиагностикаға арналған аппараттар); ғылыми мекемелерге арналған аспаптар мен қондырғылар (осциллографтар, электронды микроскоптар, радиотелескоптар, синхрофазотрондар) және әртүрлі электр жарық көздері.
Электр энергиясын беру және тарату үшін электр станцияларын бір-бірімен және тұтынушылармен электр беру желілерінің көмегімен байланыстыратын электр желілері қолданылады. Электр энергиясын кернеу бойынша түрлендіру (жоғарылату және төмендету) трансформаторлық қосалқы станцияларда, ал ток түрі бойынша (айнымалы кернеуді тұрақты және тұрақты кернеуді айнымалыға) түрлендіргіштерде жүзеге асырылады.
Конструктивті орындалуы бойынша электр желілері мыналарға бөлінеді: ауа (тіректердегі оқшаулағыштардың көмегімен сымдарды бекітіңіз), кабель (электр кабельдерін жер астына тікелей жерге немесе тиісті кабельдік кәріздерге салыңыз) және оқшауланған сымдармен төселген электр сымдары түрінде (ғимараттарда құрылыс негіздері бойынша ашық, арналарда немесе құрылымдық элементтердің ойықтарында жасырылған).
Өнімнің басқа түрлерінен айырмашылығы, электр энергиясы оны өндіру, беру және тұтыну процестерінің бірлігі мен үздіксіздігімен сипатталады.
Электр энергетикасындағы негізгі өнеркәсіптік кәсіпорын-бұл өзара байланысты электр станцияларының, электр және жылу желілерінің және электр энергиясын өндіру, беру және тұтыну процесінің бірлігімен біріктірілген электр және жылу энергиясын тұтынушылардың жиынтығы болып табылатын электр жүйесі (энергия жүйесі). Электр жүйесі объектілерінің электр жабдықтарының жиынтығы электр жүйесінің электр бөлігі деп аталады.
Электр тізбектерін басқару және басқару процесі екінші реттік тізбектерде негізінен ток коммутациясы арқылы жүзеге асырылады: электр ажыратқыштарын қосу үшін тиісті тізбектерді жабу, олардың күйі туралы сигнал беру үшін ажыратқыштардың қосалқы контактілерін жабу және ашу және т.б. сонымен қатар, коммутация көбінесе сымдарды құрылғылар мен құрылғыларға қосудан тұратын монтаждау процесі деп аталады.
Құрылыс-монтаждау жұмыстарын жүргізудің негізгі ұйымдастырушылық қағидаты мердігерлік әдіс болып табылады. Салынып жатқан немесе кеңейтіліп жатқан кәсіпорын (тапсырыс беруші) барлық құрылыс-монтаждау жұмыстарын белгіленген көлемде және белгіленген мерзімде орындау міндеттемелерін өзіне қабылдайтын мамандандырылған ұйыммен (бас мердігермен) шарт жасасады.
Құрылыс-монтаждау жұмыстарын жүргізудің қазіргі заманғы әдістері оларды индустрияландыру мен мамандандыруға негізделген. Индустрияландыру дегеніміз-тікелей монтаждалатын объектіде (монтаждау аймағында), құрылыс индустриясы мен электр монтаждау өнімдерінің зауыттарында механикаландыруға және автоматтандыруға қабілетсіз немесе қиын жұмыстардың көп бөлігін беру.
Құрылыс-монтаждау жұмыстарының мамандануы деп арнайы технологиялық жабдықтар мен жабдықтарды, сондай-ақ монтаждау персоналын ерекше таңдауды қажет ететін жұмыстардың жекелеген түрлерін беру түсініледі. Мұндай жұмыс түрлері қуатты күштік трансформаторларды, электр беру желілерін, термиялық бақылау және автоматика аспаптарын монтаждау, іске қосу-баптау жұмыстары және т. б. болып табылады.
Мамандандырылған тресттердің электр монтаждау учаскелері тікелей монтаждалатын объектілерде электр монтаждау жұмыстарының орындалуын қамтамасыз етуі тиіс. Жұмыс орындарын жабдықтауға қажетті электр монтаждау бұйымдарымен, механизмдермен, құралдармен, құрылғылармен және құрал-саймандармен электр монтаждау жұмыстарын жүргізуді материалдық-техникалық қамтамасыз етуге ерекше назар аудару қажет.
Электр монтаждау жұмыстарының технологиясы
Электр желілері мен электр жабдықтарын монтаждау мақсатында ғимараттар мен құрылыстарды салу және реконструкциялау кезінде электр Монтаждау жұмыстары орындалады.
Электр монтаждау жұмыстарына электр машиналары мен аппараттарын өндірумен байланысты кейбір жұмыстар жатады, мысалы: электр машиналары орамаларының бөліктерін қосу, электр машиналары мен аппараттарының орамаларын қысқыштарға қосу, икемді ток өткізгіштерді төсеу және бекіту және т.б. Электр қондырғыларын немесе олардың бөліктерін жөндеу кезінде электр монтаждау жұмыстары жүргізіледі.
Көп жағдайда технологиялық процесс келесі ретпен жүзеге асырылады:
* Электр қондырғысы жобасының жұмыс сызбаларымен монтаждық схемалармен танысыңыз.
* Электр жабдықтарын, шамдарды, арматураларды, коммутациялық аппараттарды, электр қалқандарын, сымдарды төсеу желілерін орнату орындарын белгілейді. Белгілеу электр қондырғысы жобасының сызбалары негізінде жасалған схемалар мен карталарға сәйкес жасалады.
* Ғимараттың құрылымдық элементтерінде тесіктер мен розеткалар тесіліп (қажет болса), өткелдер бұрғыланады, бороздар фрезерленеді.
* Бекіту бөлшектерін, тірек құрылымдарын, оқшаулағыштарды және т. б. орнатыңыз
* Электр жабдықтарын, қалқандарды, арматураларды, коммутациялық аппараттарды орнатады және бекітеді. Әдетте сымдар алдын-ала бекітілген қалқандар мен арматуралар орнатылады.
:: Сымдар (кабельдер) өлшенеді, кесіледі, басқарылады, тартылады және бекітіледі.
* Орнатылған сымдарды бір-бірімен байланыстырыңыз және оларды қалқандарға, аппаратураға және т. б.
* Орнатудың дұрыстығын және оның электр қондырғысының жобасына сәйкестігін тексеріңіз.
* Электр қондырғысының жұмысын тексеріңіз, ақаулықтарды жойыңыз (кернеу өшірілген кезде!) және сымдардың оқшаулау кедергісін және жерге қосу кедергісін алдын ала тексере отырып, электр қондырғысын пайдалануға тапсырады.
Электр сымдарын орнату
Сымдар-бұл "электр қондырғыларын орнату ережелеріне" (Pue) сәйкес орнатылған сымдар мен кабельдер жиынтығы.
Электр сымдарына барлық қималардың оқшауланған сымдарымен немесе қимасы 16 мм2 дейінгі резеңке және пластмасса оқшаулағышы бар брондалмаған кабельдермен орындалған кернеуі 1000 В дейінгі күштік, жарықтандыру желілері және қайталама тізбектер жатады.
Ғимараттар мен құрылыстардың ішіндегі электр сымдары Ішкі деп аталады.
Ғимараттардың сыртқы қабырғаларына, шатырлардың астына, сондай-ақ жолдар мен көшелердің сыртындағы бағаналарға (әрқайсысының ұзындығы 25 м 4 аралықтан аспайтын) салынған электр сымдары сыртқы болып саналады.
Сыртқы және ішкі сымдар ашық немесе жасырын болуы мүмкін.
Ашық электр сымдары тікелей ғимараттар мен құрылыстардың құрылыс элементтерінің бетіне; роликтерге, изоляторларға, ішектер мен жолақтарға; металл жеңдерге, құбырлар мен қораптарға, науаларға, электротехникалық плинтустар мен плиталарға; кабельдерге; еркін аспаға салынады.
Жасырын электр сымдары ғимараттар мен құрылыстардың құрылымдық элементтерінің ішіне, еден жабындары бойынша, еденді дайындау кезінде, тікелей алынбалы еденнің астына, сондай-ақ металл жеңдерге, құбырларға, қораптарға, жабық арналарға және құрылыс конструкцияларының бос жерлеріне, сыланған бороздарға, сылақ қабатының астына және оларды жасау кезінде құрылыс конструкцияларын монолитті етіп төсейді.
Екінші байланыс құрылғыларын орнату кезінде сымдарды төсеу бүкіл электр процесінің негізгі операцияларының бірі болып табылады. Бұл екінші реттік тізбектерді құрайтын сымдар, бірақ екінші реттік байланыс құрылғыларында олардың көп болуына байланысты бұл сымдар бір қабат (бір қабатты тығыздау), бірнеше қабат (көп қабатты тығыздау) немесе дөңгелек пішінді шоқ түрінде ағындарға айналады. Екінші тізбектердегі тығыздау бір сыммен әрең кездеседі.
Қалқан панельдерінде, шкафтарда, қалқандарда, сондай-ақ тарату құрылғыларында қайталама тізбектерді орнату үшін монтаждау сымдары негізінен резеңке немесе поливинилхлоридті оқшаулаудағы мыс өзегімен қолданылады.
Электр сымдарын орнату сызбалар мен монтаждық схемалардың көмегімен жүзеге асырылады.
Электр сымдары мен электр жабдықтарын орнату кезінде құрылыс конструкцияларындағы тесіктерді, ұялар мен бороздарды дайындау жұмыстары үлкен көлемде жүреді. Қарастырылып отырған жұмыстардың кейбірі қашаулар, балғалар, шлямбурлар көмегімен қолмен орындалады. Қазіргі уақытта бұл жұмыстар көп жағдайда электрлендірілген, пневматикалық және ұнтақ құралдарының, механизмдер мен құрылғылардың (перфораторлар, монтаждық тапаншалар) көмегімен жүзеге асырылады. Мұндай жұмыстарға кемінде 18 жастағы білікті жұмысшы-Электромонтерлер жіберіледі.
Бекіткіштер (түйреуіштер, спиральдар, қапсырмалар) және оқшаулағыш тіректер алдын ала ... жалғасы
