Батыс Қазақстан инновациялық-технологиялық университеті
Инженерлік-гуманитарлық факультет

Сәулет және құрылыс кафедрасы

КУРСТЫҚ ЖҰМЫС
Тақырыбы: Монолитті құрылыстарды салу
ғимараттар мен құрылыстар

6B07302 - Құрылыс мамандығы бойынша

Орындаған: СТР - 31О топ студенті
Төлеген А.Т.
Ғылыми жетекшісі: аға оқытушы т.ғ.к.
Нариков К.А.

Орал қаласы, 2022 ж

Кіріспе
Монолитті темірбетоннан ғимараттар мен құрылыстарды салудың күрделі процесі бір мезгілде және дәйекті орындалатын бір технологиялық желідегі өзара байланысты көптеген процестерден тұрады және жұмыста мұқият дайындықты, жоғары ұйымдастыруды және үйлестіруді талап ететін ұйымдастырушылық-технологиялық ағым болып табылады. өндірістік, дайындау, көлік және қосалқы бөлімшелердің.
Көп қабатты монолитті ғимараттың құрылымдық жүйесін таңдау туралы шешім қабылдау кезеңінде құрылыс әдісі анықталады. Әдетте, монолитті ғимараттарды салу үшін дәстүрлі және тәжірибеде бірнеше рет қолданылатын әдістер қолданылады.
Құрылыс әдісі барлық тән технологиялық ерекшеліктерімен қалып жүйесінің түріне негізделген.
Жеке монолитті ғимараттарда бірнеше қалыптау жүйелерінің комбинациясы қолданылуы мүмкін: мысалы, қаңқалы конструктивті жүйелерде қатайтатын өзек жылжымалы немесе тігінен жылжымалы қалыптарда, ал төбені кіші және үлкен пішінде тұрғызуға болады. жобалық биіктікте орнатылған панельдік қалып; сонымен бірге ғимараттың қаңқасы құрастырмалы (металл, темірбетон) немесе монолитті болуы мүмкін.
Осылайша, белгілі бір қалып жүйесін таңдау көбінесе ғимараттың сәулеттік-жоспарлау шешіміне байланысты, ал қабылданған қалып жүйесі, өз кезегінде, интерфейстердің сипатын анықтай алады және, демек, ғимараттың жобалық схемасына әсер етеді.
Монолитті көпқабатты үйлерде, тұрғын үй құрылысының басқа ешбір түріндегідей, оларды жобалаудың бастапқы кезеңінде де өндірістік коэффициентті ескеру қажет. Ғимараттар мен құрылыстарды қалқымалы қалыптарда тұрғызу кезінде бетондау әдісі ғимараттың жобалық ерекшеліктерін, төселетін монолитті темірбетонның жоспарланған көлемін, монолитті ғимараттарды тұрғызудың қажетті қарқындылығын, бетондалған құрылыстың қайталану мүмкіндігін ескере отырып таңдалады. құрылымдар.
Барлық механикаландыру құралдары өнімділік пен уақыт бойынша күрделі технологиялық процесте байланысты. Механикаландырудың белгілі бір құралдарын таңдау көбінесе ғимараттар мен құрылыстардың көлеміне, қолданылатын қалып жүйесіне, жұмыс қарқынына, бетонды шыңдау мерзіміне және т.б.

1. Темірбетонды жобалаудың реттілігі элементтері мен құрылымдары

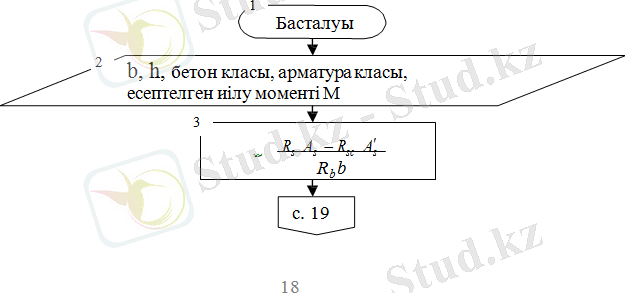

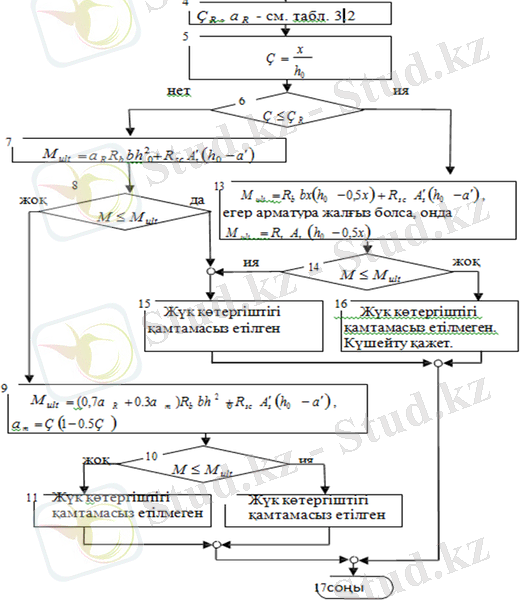

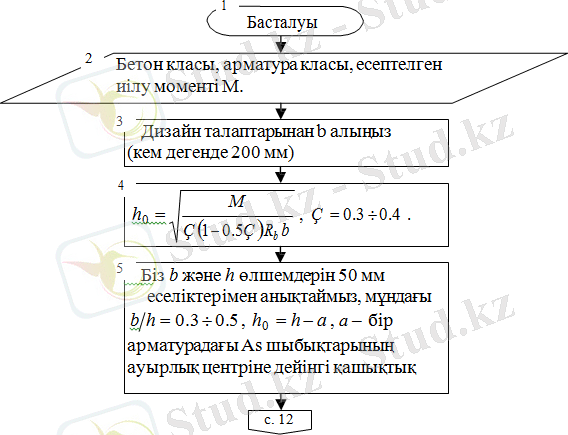

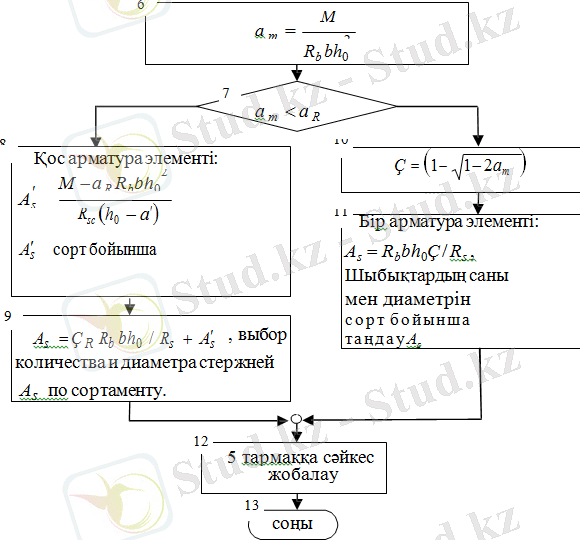

Жобалау процесі бірнеше өзара байланысты қамтиды 1.1 блок-схемасында көрсетілген реттілікпен орындалатын кезеңдер.
Бетон және темірбетон конструкцияларын жобалау [1]-де көрсетілген талаптарға сәйкес жүзеге асырылады.
Бөлу:
Жалпы талаптар;материалдарға қойылатын талаптар (бетон және арматура);
есептеуге қойылатын талаптар;
дизайн талаптары;
технологиялық және пайдалану талаптары;
қайта салынған ғимараттар үшін - қалпына келтіруге қойылатын талаптар және құрылымдарды нығайту.
Жалпы талаптарға мыналар жатады:
- қауіпсіздік туралы;
- пайдалану жарамдылығы бойынша;
- төзімділік үшін.
Материалдық талаптар сәйкес белгіленеді құрылымдарға қойылатын талаптар, негізінен байланысты олардың жұмыс істеу шарттары, мақсаты туралы.
Бетонға қойылатын талаптар сыныптарға топтастырылған (қысылу беріктігі бойынша және осьтік керілу) және сорттары (аязға төзімділік, суға төзімділік үшін, орташа тығыздық). Негізгі нормаланған және бақыланатын бетон сапасының көрсеткіштері физикалық және механикалық қасиеттері болып табылады - күш ( Rbt,n, Rbn ) және деформация сипаттамалары (on bt,on bn bt cr shr b ,E , ,G, , , b , n a e e e e).
Арматураға қойылатын талаптар құрылымдарға қойылатын талаптармен анықталады.
Негізгі стандартталған және бақыланатын сапа көрсеткіштері болат арматура физикалық және механикалық қасиеттері болып табылады - беріктігі кернеу (А, В, К кластары) және деформация сипаттамалары(с, н e). Есептеу талаптары әдістің негізгі ережелерін көрсетеді шекті күйлер. Шектеу күйі басталуымен шақырылады құрылыс (элемент) талаптарды қанағаттандыруды тоқтататын талаптар.
Темірбетон конструкциялары үшін осындай талаптар екі топқа топтастырады:
- аяқталуға әкелетін бірінші топтың шекті күйлері құрылымдардың жұмысқа жарамсыздығы;
- қалыптыға әсер ететін екінші топтың шекті күйлері
құрылымның жұмыс істеуі немесе олардың төзімділігін төмендету.
Бұл талаптарды орындау үшін қажет [1, 2, 3] сәйкес сәйкес есептеулерді орындау. үшін есептеулер шекті күйлердің бірінші тобына мыналар жатады:
- беріктікті есептеу;
- пішіннің тұрақтылығын есептеу;
- позицияның тұрақтылығын есептеу.
Элементтер үшін екінші топтың шекті күйлері үшін есептеулер.
Алдын ала кернеусіз арматураларға мыналар жатады:
- жарықшақтардың пайда болуын есептеу;
- жарықшақтардың ашылуына есептеу;
- деформацияны есептеу.
Мақсатқа байланысты дизайн талаптары жобаланған элементтің көлденең қимасының геометриялық өлшемдері (құрылым) және күшейту (қорғаныс қабатын тағайындау, минимум шыбықтар арасындағы қашықтық, максималды және минималды мазмұны бойлық және көлденең арматура, оны бекіту, агрессиядан қорғау қоршаған орта).
Өндіріс және құрылыс технологиясына қойылатын талаптар материалдардың нормаланған физикалық-механикалық қасиеттерін қамтамасыз ету қажеттілігі үшін белгіленеді және бетон құрамын таңдауға қатысты,жобаға сәйкес фитингтерді орнату. Оларды жүзеге асыру керек құрылымдық қауіпсіздікті қамтамасыз ету, пайдалану жобаланатын элементтің ғана емес жарамдылығы мен беріктігі немесе құрылымдар, сонымен бірге тұтастай алғанда ғимараттар (құрылыстар).
Темірбетонды қалпына келтіруге және пайдалануға қойылатын талаптар құрылымдар қайта құру үшін орнатылған немесе қалпына келтірілген ғимараттар (құрылыстар). [1] тізімде көрсетілгендерге қосымша тармағында көрсетілген талаптарға сай болуы керек.
Шекті күйлер үшін құрылымдарды жобалау үшін қажет жобаланғанға әсер ететін сыртқы жүктемеден түсетін күштерді білу элемент (конструкция). Ол үшін сізге қажет:
- есептеу схемасын таңдау;
- [4] сәйкес жүкті жинау;
- белгілі құрылыс тәсілдерін пайдалана отырып, күш-жігерді анықтау
механика.

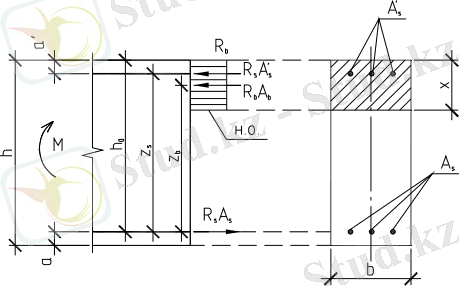

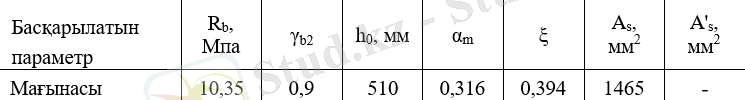

2. Тік бұрышты профиль элементтерін беріктікке есептеу элементтің бойлық осіне нормаль қималар бойымен
Мақсаты - темірбетон элементінің көтергіштігін қамтамасыз ету.
Тапсырмалар - бойлық көлденең қиманың қажетті ауданын таңдау темірбетон элементіндегі сығымдау және кернеуді күшейту; тексеру секциялық беріктігі, конструкциясы.
Тапсырманы орындамас бұрын 3.14 - 3.22 тарауларын оқып шығу керек SNiP 52-01-2003 бойынша нұсқаулықтар және № № дәріс материалдары, сонымен қатар бақылау сұрақтарына жауап береді.
Бақылау сұрақтары.

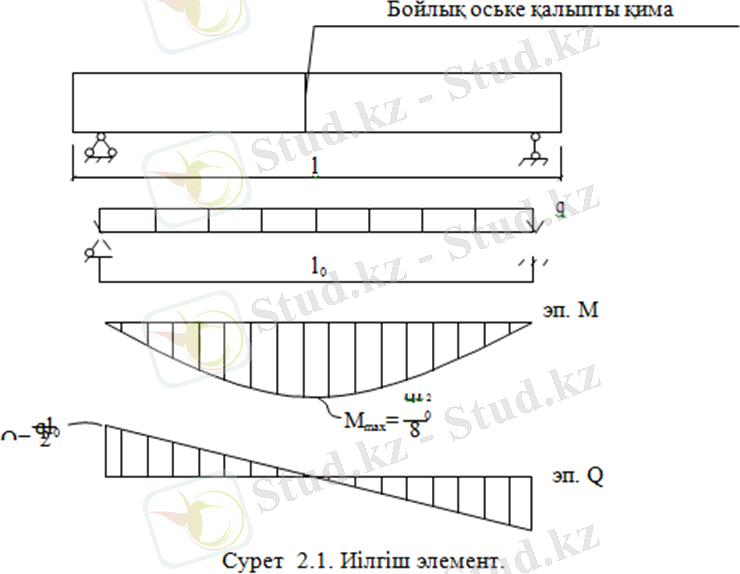

1. Қандай элемент иілгіш деп аталады?

а) Иілгіштер сыртқы жүктеме кезінде көлденең қимада иілу моменті пайда болатын элементтер деп аталады.
б) иілгіштер көлденең қимада біркелкі бөлінген сыртқы жүктеме кезінде иілу моменті мен көлденең күш пайда болатын элементтер деп аталады.
в) Иілгіштер біркелкі бөлінген сыртқы жүктеме әсер ететін элементтер деп аталады.

2. Техникалық сипаттамалар қандай бетон және арматура есептеу кезінде ескеріледі көлденең қиманың беріктігі үшін, қалыптыдан бойлық осьтер?

a) Есептелген қарсылық мәндері осьтік сығымдауға бетон және арматура және созылу.
b) Номиналды қарсылық мәндері осьтік сығымдауға бетон және арматура және осьтік созылу.
c) Номиналды қарсылық мәндері бетон және осьтік сығымдауға арналған арматура, бастапқы серпімділік модулінің мәндері бетон және арматура.

3. Не қамтамасыз етілген жүк көтергіштігі қалыптыдан бойлық иілуге арналған қима осі?

а) Ішкі күштер жұбының моменті.
б) Сырттан иілу моменті жүктер.
в) Бетонның есептік кедергісі қысу.

4. Шартты көрсетіңіз қысылған фитингтер есептеу бойынша?

a) 0 aR.
б) a m aR.
c) h0 400мм.
5. Кезеңдерді атаңыз стресс-штамм қалыпты жағдайы темірбетонды секциялар иілу элементтері?

а) Серпімділік, істен шығу кезеңі.
б) Жарықтардың пайда болуы, қирауы.
в) 3 кезең: серпімді, сыртқы түрі және дамуы жарықтар, бұзылулар.

6. Не істеу керек болса M M ult?

а) Қайта есептеу.
б) Бөлімнің өлшемдерін өзгерту.
в) элементті күшейту.

Иілу элементтері көлденең қимасы бар элементтер деп аталады сыртқы жүктеменің ... жалғасы
